Giroo HELI 3.5CH R/C User manual

-8 +8
Please read carefully before use • Léa el manual antes de usar • Por Favor, ler antes de utilizar
PT Heli 3.5CH R/C
Manual de Utilização Página 2
ES Heli 3.5CH R/C
Manuale de Usuário Pagina 8
EN Heli 3.5CH R/C
User Manual Page 14
HELI 3.5CH R/C
FXD938
+14

- 2-
Helicópetro Controlo
Infra Vermelho
3.5 Canáis
MANUAL DE UTILIZAÇÃO
Comprimento: 20cm
Largura: 4 cm
Altura: 9,5cm
Cores: amarelo, azul e verde
Frequência: Infra Vermelhos
Raio de Controle: até 30 metros
Tempo de Vôo: até 6 minutos
Tempo de Carga: de 30 a 40 minutos
Lista de Produtos Incluídos
Características do produto
Helicóptero: 1pcs, Comando: 1pcs, Cabo USB, Manual de utilização: 1pcs, Lâmina principal: 2pcs,
Hélice de cauda: 1pcs.
Controlo remoto de escala digital, controle inteligente micro-computador rápido, controla com precisão os
movimentos de voo e rotas.
Design inovador e exclusivo. O motor simula estéticamente o da máquina real, antena escondida e design
estético da fuselagem. As luzes permitem uma sinalização continua do vôo em modo ativo, piscam durante o
vôo, adicionando mais dinamismo e divertimento.
O comando permite denir a velocidade, direção e iluminação. Com proteção reforçada e giroscópio high-tech.
Produzido com materiais de alta qualidade com excelente resistência a impactos.
+14
Muito obrigado por adquirir o nosso produto.
Por favor, leia o manual antes de usar o nosso helicóptero.
Especicações e parâmetros técnicos

- 3-
Componentes (Ilustração)
Cabine
Luz Principal
Trem de aterragem.
Instalação do comando
Instale as baterias. Abra o compartimento e carregue 6 AA
de 1.5V com as polaridades corretas, em seguida feche
correctamente o compartimento da bateria. (ver gura)
AVISOS
Por favor, verique a polari-
dade das baterias.
Por favor, não misture tipos
de baterias.
Não misture baterias novas
com usadas.
Eixo de
Equilibrio
Eixo Principal
Fixador
Cobertura da
Fuselagem
Apoio da cauda
Hélices
Principal A
Hélices
Principal B
Eixo da cauda
Aleta vertical
Carregar o Helicóptero
Hélice
de Cauda
Motor da
cauda
Selecione a frequência A, B ou C.
Carregar o helicóptero com o cabo USB fornecido/cabo incluído no comando pic.4.
Desligue o interruptor do helicóptero (OFF), conecte o cabo ao helicóptero, e coloque-o a carrregar.
Quando estiver a carregar a luz vermelha no comando acende. Carregue-o entre 30-40 minutos, quando
carregado a luz verde acende, o carregamento está concluído. (se piscar as baterias estão esgotadas)
1
2
3
4
5
6
7
8

- 4-
Não se esqueça de voar com o heli-
cóptero num lugar interior espaçoso ou ao
ar livre em espaço aberto e mantenha-se
afastado de multidões, animais, postes
com os e outros obstáculos.
Não voe perto de estradas ou locais com
movimento de veiculos de transporte.
AVISOS
Por favor, não carregar imediatamente após o vôo. Para evitar danicar a bateria, deve
ser carregada depois de repousar(arrefecer) cerca de 20 minutos.
Não carregue sem a supervisão de um adulto. Por favor, retire o adaptador depois de
carregar 30-40minutos, caso contrário pode causar danos.
Não mergulhe a bateria em água ou abra a bateria, para evitar queimaduras.
Não coloque bateria com as polaridades invertidas, os terminais positivo e negativo
devem corresponder ao do produto, para evitar o perigo de curto-circuito.
Espaço de Vôo
Voe com o helicóptero num espaço livre,
sem chuva e sem vento.
Pronto para descolar
Mais de 3 metros
Mais de 3 meros
AVISOS
Não voar em condições meteorológicas adversas: muito calor,
forte vento, trovoadas ou tempestades.
Por favor, mantenha-se longe de multidões, animais, postes
com os e outros obstáculos.
Certique-se que está a voar com a frequência correta no seu
helicóptero.
Mantenha sempre o helicóptero no seu raio de visão.
Por favor, não voe com o helicóptero dentro de um raio de 5.000
metros da pista do aeroporto, ou perto de postes com os.
Não recomendado para crianças menores de 8 anos, sem
supervisão de um adulto.
Mais de 2.5 metros
Mais de 2 metros
Mais de 3 metros
Coloque o interruptor “ON / OFF” do comando na posição “ON”. coloque o helicóptero numa supercie
plana e dura ou no chão, mantenha-se afastado de multidões, animais e outros obstáculos para evitar
lesões provocadas pela alta velocidade e rotação da hélice.
Coloque o interruptor “ON / OFF” do helicóptero na posição “ON”, a luz pisca e depois xa.
Selecione A, B ou C.
Desloque o manipulo esquerdo para a frente lentamente, a hélice irá iniciar a rotação.
Deve-se manter a pelo menos dois metros atrás do helicóptero.
Aprenda a controlar o helicóptero com movimentos lentos de direção e a pouca altura do chão(50cm).

- 5-

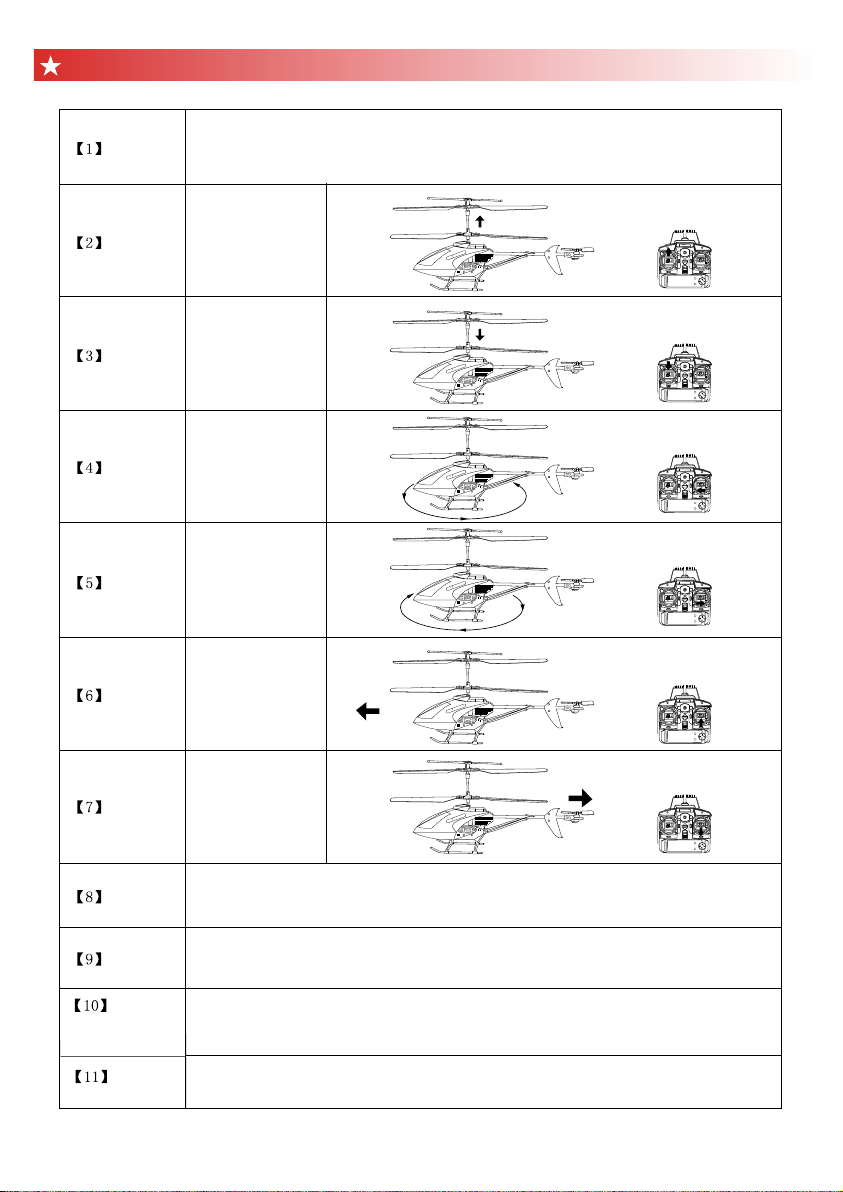

Instruções de Vôo
Sincronia
de Sinal
Subir
Descer
Para
Esquerda
Para
Direita
Frente
Trás
Pairar
Ajustar
Primeiro, pressione o interruptor ON / OFF do helicóptero para a posição “ON”, e empurre
o interruptor do comando de acordo com a direção da seta, em seguida, empurre a
alavanca esquerda do comando para cima e puxe de imediato para baixo. Enquanto a luz
indicadora do comando estiver ligada, isso signica que o sinal é normal e pode voar.
Empurre a ala-
vanca esquerda
do comando
lentamente para
baixo.
Empurre a
alavanca direita
do comando len-
tamente para a
esquerda.
Empurre a
alavanca direita
do comando len-
tamente para a
direita.
Empurre a
alavanca direita
do comando len-
tamente para a
cima.
Empurre a
alavanca direita
do comando len-
tamente para a
baixo.
Mudança
Controle
de Luz.
Quando a alavanca esquerda do comando está na posição central, o helicóptero vai
voar numa altura estável. Pare de mover as alavancas do comando, ajuste o botão
trimmer para manter o helicóptero a pairar.
Empurre a ala-
vanca esquerda
do comando
lentamente para
cima.
Sem empurrar as alavancas de controle, o helicóptero vai continuar a girar ou desativar
a conecção. O botão trimmer pode ajustar o vôo. Se o nariz do helicóptero gira para a
esquerda, rode o botão trimmer no sentido do relógio para o ajustar. Para o outro lado,
rodar o botão trimmer no sentido contrário.
Após o emparelhamento do sinal, o helicóptero está a voar a baixa velocidade. A luz
principal está a piscar. Pressione a tecla de transição de velocidade, o modo de alta
velocidade irá iniciar. Pressione novamente, para voltar ao modo de baixa velocidade.
Quando o sinal de vôo é normal a luz é intermitente. Pressione o interruptor da luz para
as apagar.
Pressione novamente e as luzes reacendem.
de Velocidade

AVISOS (manutenção)
① Antes de voar, ligue primeiro o interruptor do comando, em seguida, ligue o interruptor de helicóptero.
Depois de terminar vôo, desligue o interruptor de alimentação do helicóptero em primeiro lugar, em seguida, desligue o
interruptor do comando.
1- Quando a baterias do comando ou do helicóptero está fraca, a distância do comando será menor.
Se a luz indicadora do comando está a piscar, a bateria está fraca deverá mudar para pilhas novas.
Se o helicóptero não voa alto ou não levanta, isso signica que o helicóptero está com a bateria fraca.
Por favor, empurrar o interruptor “ON / OFF” do helicóptero para a posição “OFF” e carregue-o.
2- Carregue o helicóptero por completo (30-40minutos) quando não foi utilizado num periodo alargado de tempo.
3- Quando o helicóptero embater em obstáculos, puxe a alavanca de controle remoto para a posição central.
4- Este produto pode ser controlado para voar dentro de um raio de 30 metros, num espaço sem obstáulos, sem interfer-
ência de outras radio frequências e sem vento, chuva ou trovoadas. Por favor, mantenha-o a voar dentro desse raio e em
condições ideais.Caso contrário, o helicóptero vai estar fora de controle.
5- Pare de voar se o helicóptero estiver danicado, contacte o nosso serviço pós venda. (página seguinte)
Diagramas de treino
Rotação num
ponto xo. Aterragem “8” Movimento Innito
Resolução de Problemas
Problema Causa Solução
Não responde ou
a luz do comando
está desligada.
O interruptor está na posição “OFF” Mude o interruptor para a posição “ON”
As baterias não estão instalados corretamente. Instale ou substitua a bateria corretamente.
Bateria fraca. Substitua por uma bateria nova ou recarregue.
Sem Controle
Interruptor de alimentação do comando está
na posição “OFF”
Mude o interruptor do comando para a posição
“ON”
O interruptor do helicóptero está na posição
“OFF”
Mude o interruptor do helicóptero para a posição
“ON”
O vento é muito forte Não voe com vento forte
Não pode voar
alto
A rotação da hélice está lenta. Empurre para cima a alavanca esquerda
Bateria do helicóptero está baixa Carregue o helicóptero por completo
Subida acentuada A alavanca de controle esquerda foi empurrada
para cima bruscamente
Empurre lentamente até a altura pretendida, tendo
em atenção o raio de alcance e espaço envolvente.
Descida acen-
tuada
A alavanca de controle esquerda foi empurrada
para baixo bruscamente
Empurre lentamente até a altura pretendida, tendo
em atenção o raio de alcance e espaço envolvente.
Desvio de direção O mau funcionamento da alavanca de controle
direita
Consulte o procedimento “Instruções de vôo” para
ajustar voar
- 6-

AVISOS : A Garantia Geral apenas cobre as avarias de produção ou mon-
tagem, sendo da competência exclusiva do Centro de Assistência do dis-
tribuidor a determinação da sua origem e resolução.
A falta de cuidado ou de manutenção pode originar avaria.
CENTRO ASSISTÊNCIA TÉCNICA
O cliente deverá solicitar através dos contac-
tos disponíveis a abertura de um processo de
reparação / assistência.
CONTACTOS
E-mail: [e-mail]
Telefone: [phone].
www.ajaguiar.com/spv
- 7-

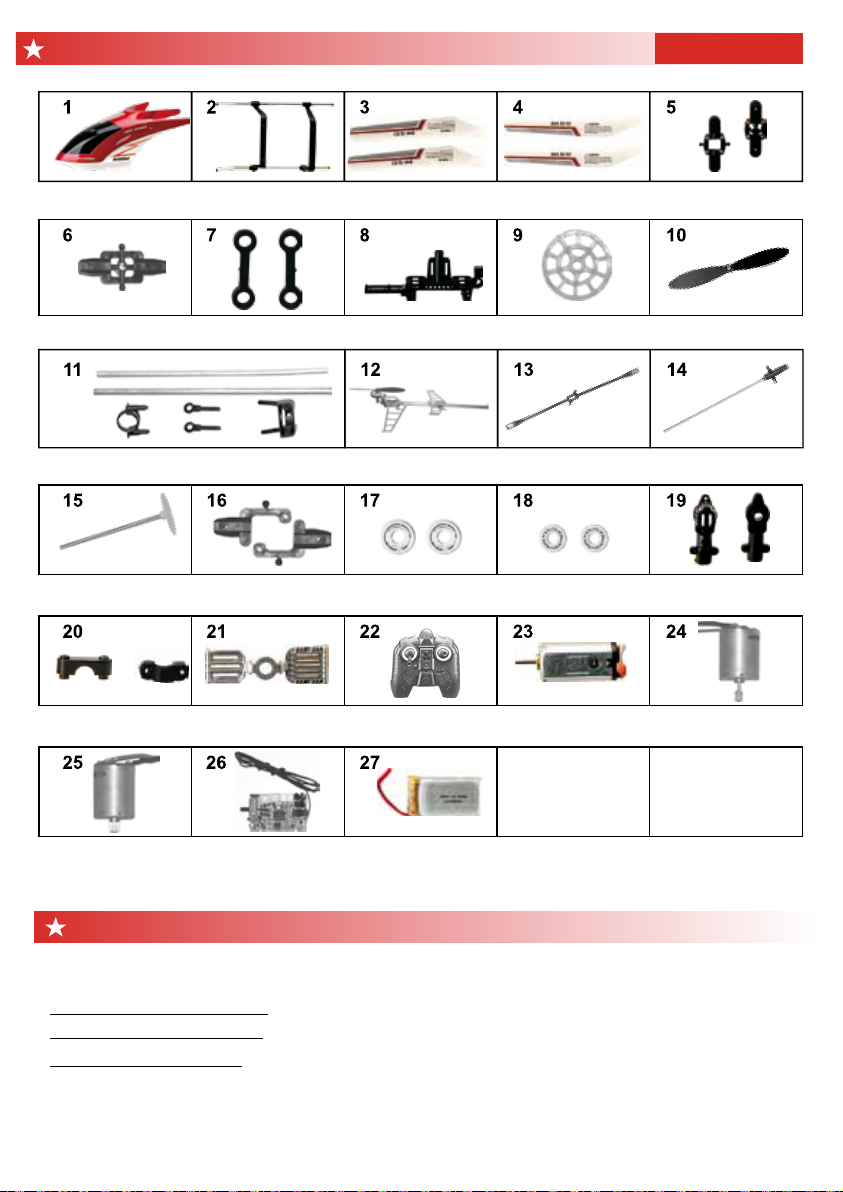

Identicação das peças que se podem substituir.
Painel de Cobertura Estrutura de Aterragem Palheta Principal A Palheta Principal B Fixador Superior Hélices
Parte de União Lanço da Cauda Barra de Equilíbrio Eixo Interno
Componentes da Conjunto de pinças para Rolamento Superior Rolamento Inferior Suporte Motor Traseiro
engrenagem palhetas principáis
Fixador do motor de cauda Placa superior do motor Comando Infra Vermelhos Motor da cauda Motor esquerdo
Motor direito Placa de circuito Bateria Li-ion 3.7V
Fixador Inferior Hélices Anel de Ligação Piso Engrenagem Hélice de Cauda
938

- 8-
Helicópetro
Infra Rojo
3.5 Canáis
MANUAL DE USUARIO
Longitud: 20cm
Ancho: 4 cm
Altura: 9.5 cm
Colores: amarillo, azul y verde
Frecuencia: Infra Rojo
Ray de control: hasta 30 metros
Tiempo de vuelo: hasta 6 minutos
Tiempo de carga: de 30 a 40 minutos
Lista de productos incluidos
Características del producto
Helicóptero: 1pcs, Mando: 1pcs, cargador: 1pcs, manual del usuario: 1pcs, Blade principal: 2pcs,
Rotor de cola: 1pcs.
Especicaciones y parámetros técnicos
Control digital de escala a distancia, control inteligente del microordenador, rápido e inteligente para controlar
con precisión el movimiento y las rutas de vuelo.
Diseño innovador, único y nuevo. El motor estéticamente simula la máquina real, antena escondida, cuidado
estético del fuselaje. Diseño Luze permite la señalización continúa volando en modo activo. Luces parpadean
durante el vuelo, añadiendo más dinámica y divertida.
Le permite ajustar la velocidad de transición, control de iluminación, una mayor protección y un giroscopio
importados de alta tecnología. Controles adelante / atrás con sensibilidad, izquierda / derecha, arriba / abajo,
otar y aterrizar, ideal para principiantes.
Con los materiales de ingeniería de alta calidad, tiene una fuerte resistencia a los impactos.
Construcción racional, estructura de calidad, funcionamiento estable y fácil utilzação.
+14
Gracias por adquirir nuestro producto.
Por favor, lea el manual antes de usar el producto.

- 9-
Product component (Aircraft illustration)
Toldo
Luz principal
Instalación del mando a distancia
Precaución
Por favor, asegúrese que la
polaridad cuando se carga
la batería.
Por favor, no use los tipos
mixtos de baterías.
No mezcla pilas nuevas y
usadas.
Balance Bar
Eje Principal
Stop Collar Cubriendo
Fuselaje
Resbalón de
aterrizaje
Lámina
principal A
Lámina
principal B
Aleación, eje de cola
Cola horizontal
Apoyo de aleación Luz LED
Aleta vertical
Rotor de
Cola
Apoyo de rotor
de cola
Instale las baterías. Abra la tapa y pulse 6 AA 1,5 V con la
polaridad correcta y cierre la batería correctamente. (Ver
gura)
Carga del Helicóptero
Seleccione la frecuencia de A, B o C.
Cargue el helicóptero con el cable / cable USB incluido en el comando Fig.4.
Apague el helicóptero (OFF), conecte el cable al helicóptero, y lo puso a carrregar.
Cuando se carga la luz roja se enciende en el mando. Pulse es entre 30 a 40 minutos cuando se cargan
las vueltas de la luz verde encendido, la carga ha nalizado. (intermitente si se agotan las baterías)
1
2
3
4
5
6
7
8

- 10-
No te olvides de volar el helicóptero en un
lugar espacioso interior o al aire libre en
una zona abierta y se mantenga alejado
de las multitudes, animales, cartel con
conexión de cable y otros obstáculos.
No vuele cerca del aeropuerto.
ADVERTENCIAS
Asegúrese de que el voltaje y el enchufe del adaptador son de acuerdo a su uso.
Por favor, no cargue inmediatamente después del vuelo. Para evitar dañar la batería
se debe cargar después de reposar unos 20 minutos.
No realice sin la supervisión de un adulto. Por favor, retire el adaptador después de la
carga, de lo contrario puede causar daños o explosión.
No sumerja la batería en agua o cambiar la batería, para evitar el peligro de explosão.
Não poner la batería con las polaridades invertidas, los terminales positivo y negativo
deben coincidir con el producto para evitar el peligro de explosión y de cortocircuito.
Ubicación de Vuelo
Volar con el helicóptero en un claro,
soleado y sin viento.
Iniciar el vuelo
Más de 3 metros
Más de 3 meros
ADVERTENCIAS
No volar en condiciones meteorológicas adversas se sobrecali-
ente, fuerte viento, rayos o tormentas.
Por favor, manténgase alejado de las multitudes, animales,
postes con cables y otros obstáculos.
Asegúrese de que puedes volar con la frecuencia correcta de
su helicóptero.
Mantenga helicóptero en su campo de visión.
Por favor, no vuelan con el helicóptero dentro del radio de
5.000 metros de la pista de aterrizaje del aeropuerto, o postes
de cerca con alambres.
No recomendado para niños menores de 14 años.
Más de 2.5 metros
Más de 2 metros
Más de 3 metros
Pulse el interruptor “ON / OFF” control remoto de helicóptero en “ON” y estenda a antena completa-
mente. Baje la palanca a la izquierda del control.
Pulse el interruptor de mando a la posición “ON”, “ON / OFF”, el indicador luminoso parpadea.
Ampliar la hélice de un avión, apague el interruptor de botón en el helicóptero de control remoto para la
posición “ON”, “ON / OFF”, puesto que el helicóptero en un spercie plana y dura o el piso, se mantenga
alejado de las multitudes, los animales y otros obstáculos a evitar lesiones pelaalta velocidad y la
rotación de la hélice.
Se debe tener al menos 2 metros detrás del helicóptero.

- 11-
Instrucciones de Vuelo
Señal
Sync
Arriba
Abajo
Para
izquierda
Para
Direita-
Frente
Espalda
Flotar
Ajustar
En primer lugar, pulse el interruptor de encendido / apagado del helicóptero a la posición
“ON” y presione el interruptor de la línea de comandos con la dirección de la echa y
empuje la palanca izquierda del comando y tire inmediatamente. Mientras que la luz
indicadora del comando está activado, signica que la señal es normal y puede volar.
Empuje la palan-
ca de mando
hacia la izquierda
lentamente.
Empuje la palanca
de mando a la
derecha poco a
poco a la izqui-
erda.
Empuje la palanca
de mando a la
derecha poco a
poco a la derecha
.
Empuje la
palanca derecha
lentamente al
comando anterior.
Empurre a
alavanca direita
do comando len-
tamente para a
baixo.
Cambiar
Control de
la luz
Cuando el comando es la palanca izquierda en la posición central, el helicóptero vuela a
una altura constante. Detener las palancas de control, ajuste el botón del condensador
de ajuste puede mantener el helicóptero en vuelo estacionario.
Empuje la palan-
ca de mando
hacia la izquierda
lentamente hacia
arriba.
Sin empujando las palancas de control, el helicóptero continuará activar o desactivar la
conexión. El botón se puede ajustar el trimmer de vuelo. Si la nariz del helicóptero gira a
la izquierda, pulse el botón de la derecha para ajustar el trimmer. Al otro lado, empuje el
trimmerno dirección opuesta botón.
Después de la vinculación de la señal, el helicóptero está volando a baja velocidad. La
luz principal está parpadeando. Pulse la velocidad de transición, el modo de alta veloci-
dad, se iniciará. Pulse de nuevo para volver al modo de baja velocidad.
Cuando la señal es un vuelo normal, y la luz parpadea. Pulse el interruptor de la luz en off.
Pulse de nuevo y volver a encender las luces.
acelerar

ADVERTENCIAS
① Antes de volar, primero llame al conmutador de comandos, a continuación, gire el helicóptero interruptor.
Después de terminar de vuelo, apague el interruptor de alimentación en el helicóptero en primer lugar, a continuación,
apague el interruptor de mando.
② Cuando la carga de la batería o helicóptero es débil, se verá afectado el comando.
Si el indicador luminoso de carga parpadea, la batería está baja debe cambiar a las nuevas baterías.
Si el helicóptero no vuela alto o no plantea, esto signica que el helicóptero está fuera de energía de la batería.
Por favor presione el interruptor “ON / OFF” helicóptero “OFF” y presiónelo.
③ Pulse el helicóptero completamente cuando no está en uso durante un período prolongado de tiempo. Pulse el inter-
ruptor de mando “ON / OFF” a la posición “OFF” y retire las pilas.
④ Cuando el helicóptero golpeó con obstáculos, tire de la palanca de control remoto a la posición original.
⑤ Este producto puede ser controlado para volar dentro de un radio de 30 metros. Por favor tenga que volar en ese raio.
Caso contrario, el helicóptero estará fuera de control.
⑥ Dejar de volar si el helicóptero está dañado.
Esquemas
La rotación en
un punto jo.
Aterrizaje “8” Movimiento Innito
Solución de problemas
Problema Causar Solución
No responde
ni a la luz del
comando está
activado.
El interruptor está en “OFF” Cambie el interruptor a la posición “ON”
Las pilas no están instaladas correctamente. Instale o reemplace la batería correctamente.
La batería está débil. Reemplace con una batería nueva
Sin Control
Comando interruptor de alimentación está
ajustado en “OFF”
Cambie el interruptor de mando a “ON”
El interruptor de helicóptero está en la
posición “OFF”
Cambie el interruptor del helicóptero a la
posición “ON”
El viento es muy fuerte No volar con viento fuerte
No se puede volar
alto
La rotación de la hélice es lento. Empuje hacia arriba la palanca de la izquierda
La batería de Helicóptero es baja Cargue el helicóptero completamente
Fuerte aumento La palanca de control izquierda ha sido empujado
bruscamente
Empuje lentamente a la altura deseada, teniendo
en cuenta la amplitud y sus alrededores.
Fuerte caída La palanca de control izquierda se empuja hacia
abajo bruscamente
Empuje lentamente a la altura deseada, teniendo
en cuenta la amplitud y sus alrededores.
Desviarse aer-
olínea
O mau funcionamento da alavanca de controle
direita
Vea las “Instrucciones para el vuelo” para ajustar
volar
- 12-

SERVICIO POST-VENTA
El cliente debe solicitar a través
de los contactos disponibles
para abrir un proceso de repa-
ración / mantenimiento.
ADVERTENCIA : La garantía sólo cubre defectos generales de fabricación o el
montaje, siendo exclusiva responsabilidad del centro de servicio del concesion-
ario para determinar su origen y su resolución. La falta de cuidado o manten-
imiento puede causar un mal funcionamiento.A falta de cuidado ou de ma-
nutenção pode originar avaria.
CONTATOS
E-mail: [e-mail]
Telefóne [phone].
www.ajaguiar.com/spv
- 13-
Identicación de las piezas que pueden reemplazar.
Cabina de cobertura Tren de aterrizaje Hélice principale A Hélice principale B Abrazadera superior de las
hélices
Parte de la Unión Haul cola Barra del balance Árbol interno
Componentes del engranaje Sistema de las abrazaderas Balanceo superior Balanceo inferior Ayuda trasera del motor
para las hélices principales 5x8x2,5cm 6x2,5x2,5cm
Abrazadera del motor de la Placa superior del motor Mando R/C Motor de la cola Motor izquierdo
cola
Motor derecho Placa del circuito Batería Li-ion
Abrazadera inferior de las Anillo de conexión Piso Engranaje Hélice de cola
hélices
938

AFTER SALES SERVICE
CONTACTS
E-mail: [e-mail]
Phone [phone].
www.ajaguiar.com/spv
- 14-
Spare Parts
Panel Coverage. Structure Landing. Main Propeller A Main Propeller B Fixer Upper Propellers.
Parts of the Union. Tail Section. Balance Bar. Internal shaft.
Gear components Set of tongs to main blades Upper rollings Lower rollings Back Motor support
5x8x2,5cm 6x2,5x2,5cm
Clamp of the tail engine Superior plate of the engine Controller R/C Tail Engine Left Engine
Right Engine Circuit board Battery Li-ion
Fixer Bottom Propellers. Ring Connection. Floor. Gear. Propeller Tail.
938

ThisDeclarationofConformity,isissuedunderthesoleresponsabilityofthemanufacturer,
confirmsthatthisproductisincompliancewiththeessentialrequirementsandanyother
Directive2009/48/EC‐Safety&Conformity Yes √NotAplicable
Yes
√
NotAplicable
Yes √NotAplicable
Yes √NotAplicable
Yes NotAplicable
Yes √NotAplicable
Yes √NotAplicable
Yes √NotAplicable
Yes √NotAplicable
YesOthers:
Stamp
InharmonywiththeStandardsaboveandtestsdone,theConformityisdeclared
andconfirmedby/EntidadeCertificadora:(Certificator)
Date:MAY29TH2013
Signature
ECDeclarationofConformity
DeclaraçãodeConformidadeCE
Directive1999/5/EC‐R&TTE
Directive2006/66/EC‐BatteriesMarks&Registration
Item(s)number/reference(s)/ReferênciaArtigo:PF938
BatchorSerialnumber/NºdeSérie:201306
Directive1999/45/EC‐Class,Pack&LabelDP
Directive2002/95/EC‐RoHS
Objectofthedeclaration/ObjectodaDeclaração:
TheObjectOftheDeclaration(describedabove)isinconformitywithallrelevantEClegislation./OObjectodesta
Declaração(mencionadoacima)estáemconformidadeeharmoniacomalegislaçãoComunitáriaemvigor.
NameorDescriptionoftheitem/Designaçãodoartigo:IRhelicopter3.5CH
ManufacturerName/NomedoFabricante:FexdaToysIndustryCo.,Ltd.
Address/Endereço:FengxiangIndustrialZone,ChenghaiDistrict,Shantou,China
PostalCode/CódigoPostal:515800
EN62115‐SafetyStandardsofElectricalToys
statedinthebelowmentionDirectives./EstaDeclaraçãodeConformidade,emitidasobaexclusiva
responsabilidadedofabricante,confirmaqueesteprodutoestáemconformidadecomalegislaçãocomunitária
aplicável,abaixodesignada.
EN71‐Part1,2&3
Directive2004/108/EC‐EMC
Directive1907/2006/EC‐SVHC/ECHA/REACH
- 15-

- 16-
