Glacier bay 65710N-B8401 Assembly instructions

¿Preguntas, problemas o piezas faltantes?
Antes de regresar a la tienda, llama a servicio al cliente de Glacier Bay
de lunes a viernes entre 8 a.m. y 7 p.m., (hora estándar del Este)
sábados entre 9:00 a.m. y 6:00 p.m. (hora estándar del Este)
01-800-00-4663-3
HOMEDEPOT.COM.MX
2/2019 REV.01HDX
GUÍA DE INSTALACIÓN Y CUIDADO
Modelo núm.
65710N-B8401
SKU NÚM.
000000
GRACIAS POR TU COMPRA
Agradecemos la conanza que has depositado en Glacier Bay al comprar esta mezcladora para fregadero.
Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por
Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir Glacier Bay!
Importador/ Imported by: SERVICIOS HOME DEPOT, S. DE R.L. DE C.V.
Ricardo Margain 605, Santa Engracia, San Pedro Garza García, Nuevo León, México, C.P. 66267
Tel./Phone [phone]
CONTEMPORARY MONOMANDO
RETRÁCTIL PARA LAVABO

Información importante
□ Averigua todos los códigos locales de construcción y plomería.
□ Cubre el drenaje del lavamanos para evitar que se pierdan piezas.
□ Revisa la sección de cuidado y limpieza incluida en esta guía.
2
Tabla de contenido
Información importante .........................2
Garantía...................................................3
Pre-instalación .......................................4
........................4
Herramientas y herrajes requeridos ....4
Contenido del paquete.........................5
Instalación ..............................................6
Funcionamiento......................................10
Mantenimiento y limpieza......................11
Solución de problemas...........................11
Planicar la instalación

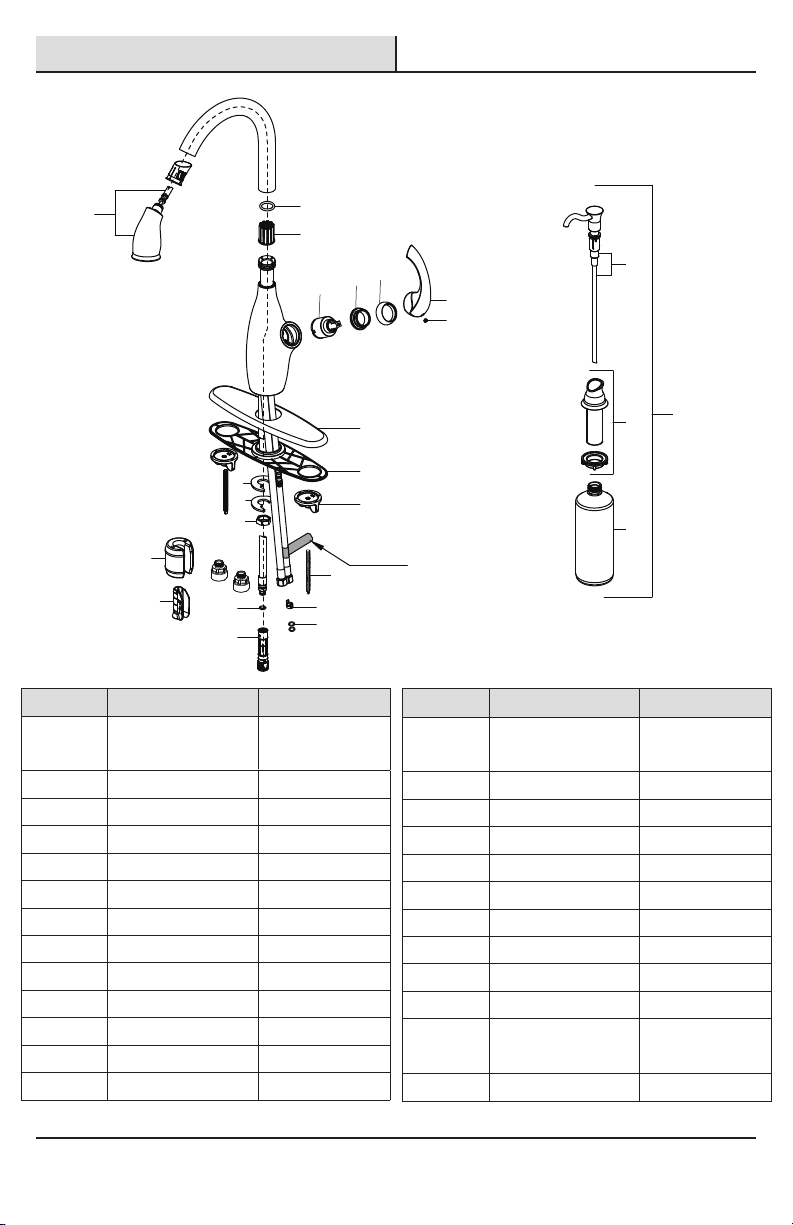

Piezas de repuesto ................................12

3 HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
Garantía
POLÍTICA DE GARANTÍA DE SERVICIOS HOME DEPOT, S. DE R.L.
Producto: Mezcladoras
Marca: Glacier Bay
Modelo(s): 65710N-B8401
Los productos de Glacier Bay están fabricados bajo las normas de más alta calidad y fabricación. Los productos de Glacier
Bay están fabricados bajo las normas de más alta calidad y fabricación. Servicios Home Depot, S. de R.L. de C.V. garantiza
este producto por el término de por vida en todas las piezas y componentes del producto, incluyendo la mano de obra
contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de compra o instalación bajo las siguientes
condiciones:
Condiciones para hacer efectiva esta garantía:
1. Para hacer efectiva esta garantía, deberá presentarse esta póliza sellada por el establecimiento que lo vendió, junto con
el producto, en el establecimiento en el que fue adquirido o en cualquiera de las tiendas The Home Depot México.
2. Una vez que el consumidor presente el producto en el establecimiento adquirido o en cualquiera de las tienda de The
Home Depot, Servicios Home Depot, S. de R.L. de C.V. se compromete a cambiar el producto sin ningún cargo para el
consumidor y a cubrir los gastos de transportación que se deriven del cumplimiento de la presente garantía, dentro de
la red de servicio.
Esta garantía no es válida, ni cubre los siguientes puntos:
1. Cuando el producto haya sido utilizado en condiciones distintas a las normales, (se entenderán condiciones distintas a
las normales cuando el producto sea comprado para uso comercial o de negocios).
2. Cuando el producto no haya sido usado de forma incorrecta o no haya sido operado de acuerdo con el instructivo de uso
anexo al mismo.
3. Cuando no se sigan las instrucciones anexas al producto de instalación y recomendaciones.
4. Cuando el producto haya sido alterado o reparado por personas no autorizadas por Servicios Home Depot.
5. Los costos, mano de obra y daños ocasionados por la instalación, desinstalación, reinstalación o remplazo del producto,
o bien en caso de no haber seguido las instrucciones de forma correcta o por el uso de partes no autorizadas.
6. El uso y degaste normales, daños por abuso, descuido, uso incorrecto, daños por uso de químicos de limpieza o
pulimentos abrasivos, daños ocurridos por un accidente o por daños ocasionados por desastres naturales, o daños por
instalación errónea.
En caso que la presente garantía se extraviara, el consumidor puede recurrir al establecimiento donde se efectuó la
compra para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
Nombre del consumidor: ___________________________
Calle y número: __________________________________
Colonia o poblado:________________________________
Delegación o municipio:____________________________
Ciudad, código postal y estado:______________________
El consumidor podrá solicitar que se haga efectiva esta garantía y podrá obtener las partes, componentes, consumibles y
accesorios en el domicilio que aparece en este documento o en cualquiera de las tiendas de The Home Depot México.
Esta garantía es válida para hacer cambio de producto por producto, por lo que no se otorgan ninguna clase de refacciones.
Para consultas o dudas respecto a esta garantía escriba a Servicios Home Depot, S. de R.L de C.V. a la dirección o llame al
teléfono que se incluye abajo. Explique defecto o la petición especí¬ca, e incluya un comprobante con su nombre,
dirección y número de teléfono o llama a los teléfonos que aparecen a continuación:
• Teléfono:01-800-004-6633 (HOMED)
• Correo electrónico: [email protected]
Sello del establecimiento y fecha de
compra o instalación

4
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de contenido del paquete. Si alguna pieza falta o está dañada, no intentes instalar el producto.
Comunícate con servicio al cliente para obtener piezas de repuesto.

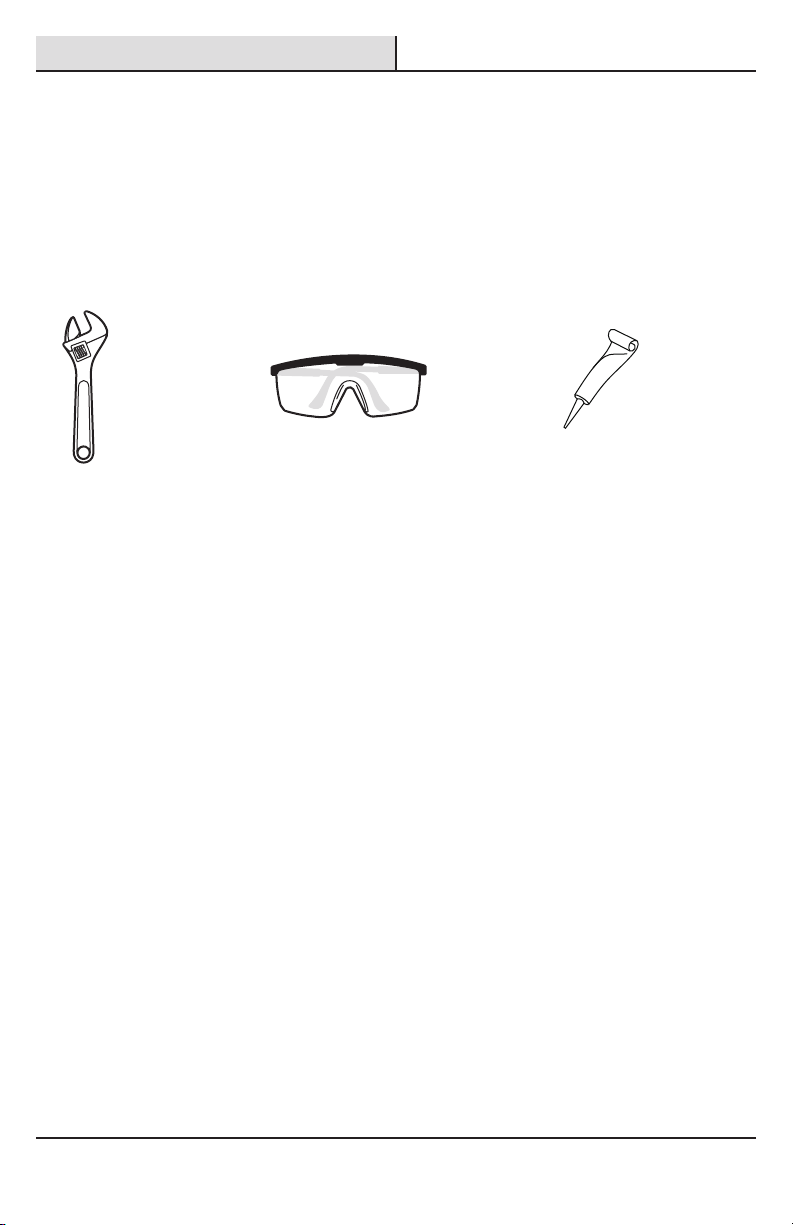

HERRAMIENTAS Y HERRAJES REQUERIDOS
Llave ajustable Gafas de
seguridad
SILICONE
Sellador de
silicona

5
Pre-instalación (continuación)

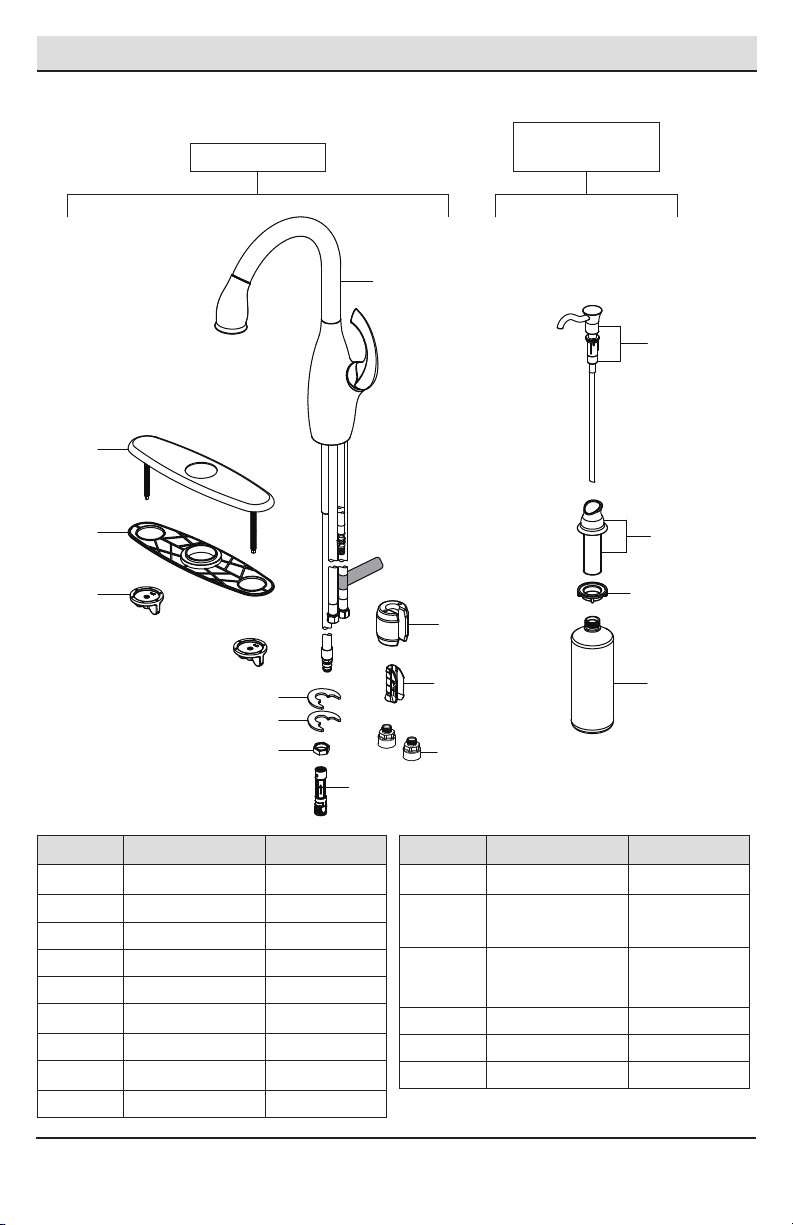

CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A 1
B Arandela de hule 1
C Arandela metálica 1
D Tuerca 1
Ensamblaje del grifo
E Placa protectora 1
F 1Junta
H 1Conector rápido
Pieza Descripción Cantidad
G Tuerca de montaje 2
I Peso 1
KEnsamblaje
para jabón 1
L 1
Tuerca de montaje
para el dispensador
de jabón
J 1
M Botella de jabón 1
Bomba para jabón
Ensamblaje del grifo
Ensamblaje de la
bomba para jabón
J
K
L
M
HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
N Sujetador con peso 1
A
B
C
D
H
E
F
G
I
N
O
O Conector 2

6

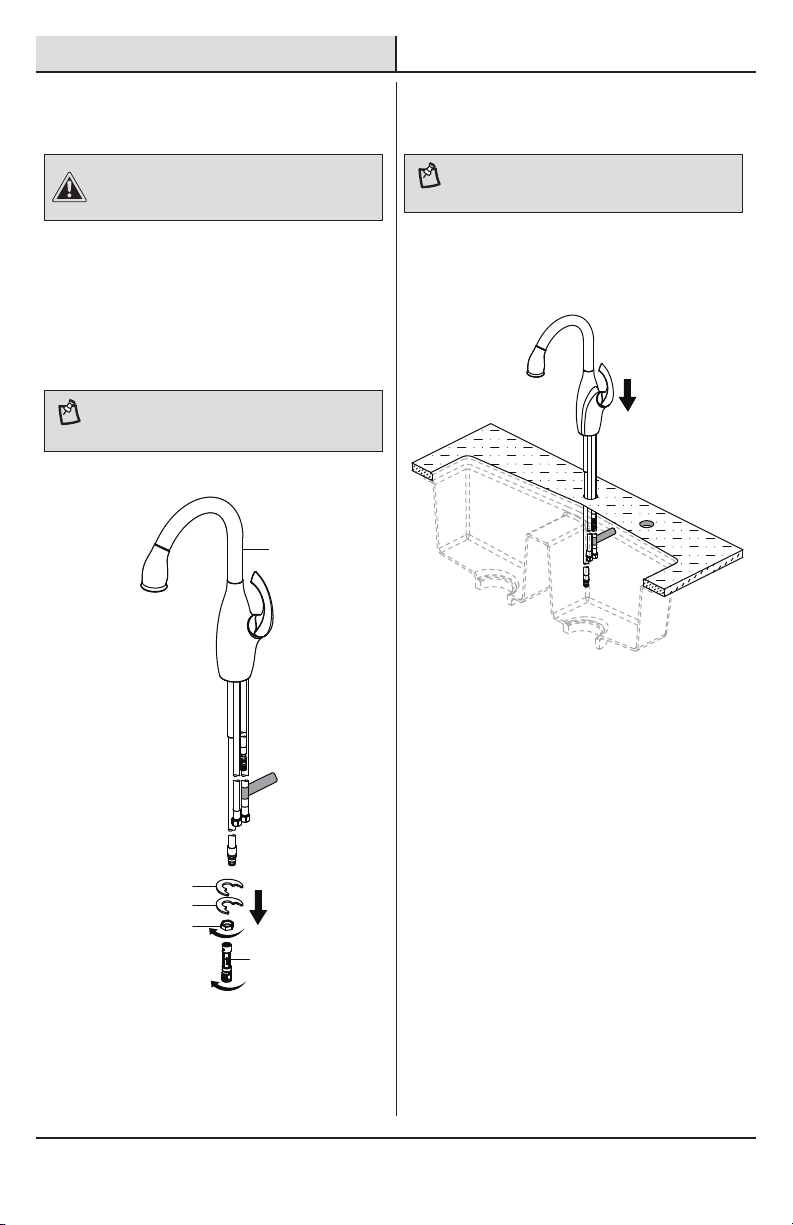

Instalación
1
□Cierra el suministro de agua.
Cómo prepararse para la
instalación
PRECAUCIÓN: Cierra siempre el
suministro de agua antes de retirar un grifo
existente o reemplazar alguna parte del
mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el
suministro de agua esté completamente
cerrado.
2 Cómo instalar el ensamblaje
del grifo
NOTA: Este paso es para una instalación
sin placa protectora (opcional). Si se va a
usar una placa protectora, instala el
ensamblaje del grifo como se describe en
el paso 3.
□Antes de instalar, desenrosca de izquierda a
derecha el conector rápido (I) del extremo libre
de la manguera, y quítalo.
□Desenrosca la tuerca (D) y quita las arandelas
(B y C).
NOTA: Si vas a instalar el ensamblaje del
grifo (A) sin la placa protectora, empieza por
el paso 2. Si vas a instalar el ensamblaje del
grifo (A) con la placa protectora, empieza
por el paso 3.
□Inserta el cuerpo del grifo a través del oricio
del fregadero.
A
B
C
D
H

7
Instalación
3 Cómo instalar la placa
protectora
NOTA: Este paso es para la instalación de
la placa protectora (opcional). Si no usarás
la placa protectora, instala el ensamblaje del
grifo como se describe en el paso 2.
NOTA: Se requiere aplicar silicona debajo
de la junta (F).
□Asegúrate de que la junta (F) esté presionada
sobre la placa protectora (E) antes de instalarla
en los tres oricios del lavamanos.
□Asegura la placa protectora (E) al fregadero con
las tuercas de montaje (G) incluidas. Ajusta sólo
manualmente.
4 Cómo instalar el ensamblaje
del grifo
NOTA: Este paso es para la instalación de
la placa protectora (opcional). Si no usarás
la placa protectora, instala el ensamblaje
del grifo como se describe en el paso 2.
□Coloca el ensamblaje del grifo (A) en el oricio
de la placa protectora (E).
E
A
HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
E
F
G
SILICONE

6 Cómo montar el conector
rápido en la manguera
□Después de insertar la manguera por el oricio
de la supercie del fregadero, vuelve a conectar
el conector rápido (H) enroscándolo en dirección
de las manillas del reloj en el extremo roscado
de la manguera (1). Ajústalo sólo manualmente.
8

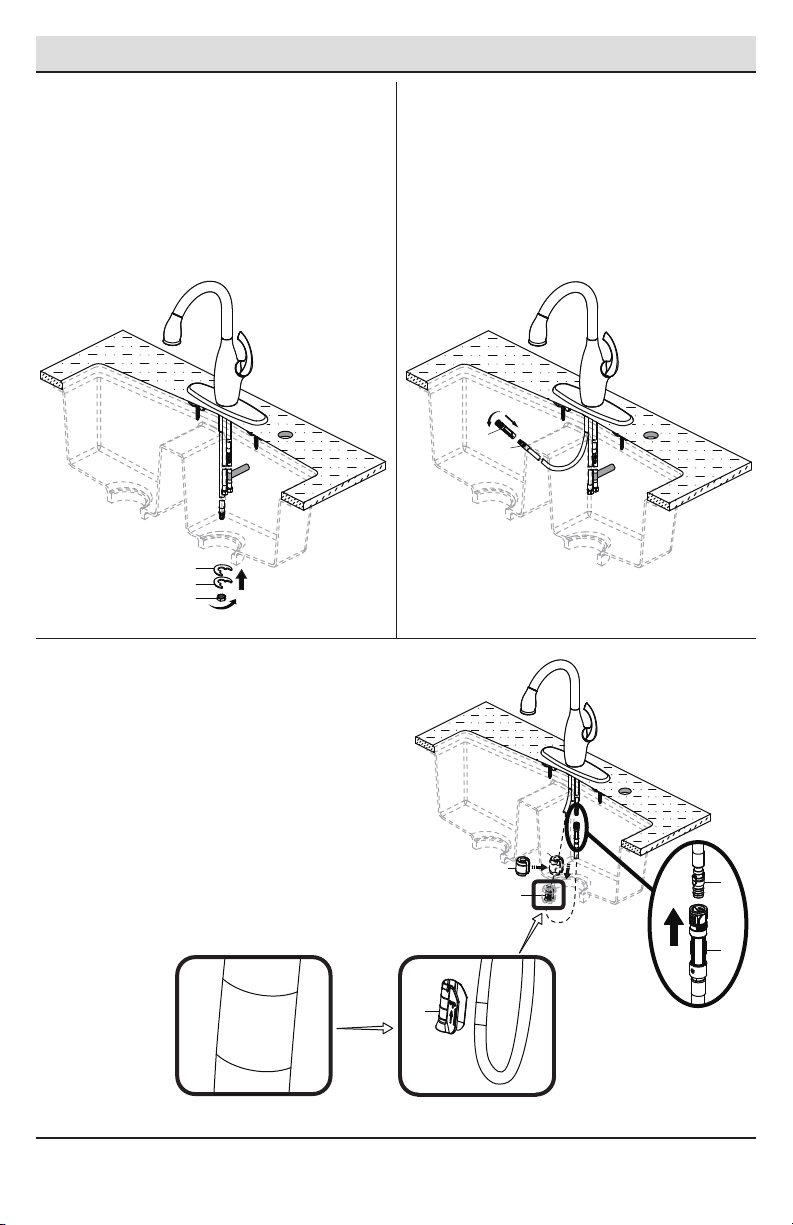

Instalación (continuación)
□Instala el sujetador con peso (N) en el punto de
la manguera marcado con “peso aquí” (“weight
here”).
□Inserta el peso (I) deslizándolo hacia abajo en
el sujetador (N).
7 Cómo montar el conector
rápido al bloque receptor
□Presiona rmemente el conector rápido (H)
hacia arriba y fíjalo en el bloque receptor (1).
Hala hacia abajo ligeramente para asegurar
que la conexión es segura.
5 Cómo fijar el ensamblaje del
grifo
□Instala la arandela de hule (B) y la arandela
de metal (C) en el vástago de montaje roscado.
□Enrosca la tuerca (D) en el vástago de montaje
con una llave. No aprietes demasiado.
B
C
D
1
H
Weight Here
Peso aquí
Poids ici
1
H
WeightHere
Pesoaquí
Poidsici
N
N
I
I

9
Instalación (continuación)
8 Cómo instalar el dispensador
de jabón
□Desde abajo del fregadero, enrosca la botella
de jabón (M) en el vástago del ensamblaje para
jabón (K). Inserta la bomba para jabón (J) abajo
en el ensamblaje para el jabón (K).
□Inserta el ensamblaje para jabón (K) en el
oricio seleccionado del fregadero. Asegura
el ensamblaje para jabón en el fregadero
con la tuerca de montaje incluida (L) para
el dispensador de jabón.
J
L
M
K
HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
9Cómo realizar las conexiones
de suministro de agua
□Enrosca el conector (O) de la tubería de suministro
a la salida de la válvula de suministro de agua (2)
y aprieta con la llave. No aprietes demasiado.
NOTA: El tubo lateral de entrada de agua caliente está
marcado con una etiqueta. No tuerzas los cables entre sí ni
los coloques cerca unos de otros para que no se dañen.
□Coloca el conector (O) a la manguera (1).
2
2
1
1
O
1
2

10
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Retira del caño el ensamblaje de la manguera
y retira el cabezal del rociador desenroscándolo
de la manguera en el sentido contrario a las
manecillas del reloj. Asegúrate de sostener el
extremo de la manguera hacia abajo en el
fregadero y gira el grifo a la posición de
agua tibia donde mezcla el agua caliente y
la fría.
□Deja que corra el agua por un minuto. Esto
enjuagará cualquier suciedad que podría
dañar las piezas internas. Verica que no
haya ltraciones.
□Vuelve a ajustar las conexiones que lo necesiten,
pero sin apretar demasiado. Vuelve a instalar el
cabezal rociador ajustándolo manualmente en la
manguera del rociador de izquierda a derecha.
Funcionamiento
2Cómo quitar el conector rápido
□Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
Aprieta
Hala
hacia
abajo
1
2
1
1
IMPORTANTE: Luego de terminar la
instalación, abre los suministros de agua
caliente y fría. Verica que no haya
ltraciones. No aojes la junta (1) en la
manguera.

11
Problema Posible causa Solución
Hay ltraciones debajo
de la manija.
La tuerca ciega se aojó y el aro tórico
del cartucho está sucio o dañado.
□Aprieta la tuerca ciega. Limpia
o reemplaza el aro tórico.
El aireador tiene
ltraciones o el ujo de
agua no es constante.
El aireador está sucio o mal colocado.
El cartucho puede estar obstruido.
□Quita el aireador y comprueba
que no haya suciedad en sus
rejillas.
□Quita el cartucho y comprueba
que no haya suciedad.
□Cerciórate de que el aireador
está bien instalado.
Hay ltraciones
provenientes de la
manguera debajo
de la cubierta.
La conexión entre la manguera y el tubo
de descarga puede estar oja.
□Aprieta la conexión entre el tubo
de descarga y la manguera.
La manguera no se retrae. El peso no está instalado en la posición
adecuada.
□Vuelve a instalar o reajusta
el peso.
La presión de agua es
baja.
El conector debajo de la cubierta está
obstruido con suciedad.
El aireador está obstruido.
□Cierra el suministro de agua
y desconecta el conector
/ aireador.
□Desenrosca el conector
/ aireador y limpia debajo
del agua corriente.
□Vuelve a enroscar el conector
/ aireador en su sitio.
□Comprueba el ujo de agua.
Si la presión de agua todavía
es baja, sustituye el conector
/ aireador.
No hay agua caliente
o fría.
La manguera de entrada de agua se torció
accidentalmente durante la instalación y
está limitando el ujo de agua.
□Vuelve a instalar la manguera
de entrada de agua.
HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
Mantenimiento y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores o químicos abrasivos ni esponja de alambre al limpiar este grifo. De lo contrario, se
anulará la garantía.
Solución de problemas
NOTA: Consulta la sección de piezas de
repuesto de este manual para ver una
ilustración detallada sobre la ubicación
de las piezas enumeradas a continuación.

Piezas de repuesto
Las etiquetas de
identicación de la
mezcladora pueden
encontrarse en la
entrada de agua
caliente.
Pieza Descripción Número de pieza
1 RP38227*
Cabezal rociador
y manguera
Pieza Descripción Número de pieza
2 Aro tórico RP60006
3 Anillo de uso RP64092
4 Cartucho RP20005
5 Tuerca del bonete RP70639
6 Tapa RP80028*
7 Llave RP13131*
8 Tornillo de jación RP50002
9 Arandela de hule RP64087
10 Arandela metálica RP64088
11 Tuerca RP56045
12 RP70689
13 Aro tórico RP60089
14 Ensamblaje del
conector rápido RP70479
15 Placa protectora RP80226*
16 Junta RP70172
17 Tuerca de montaje RP56109
18 Perno RP50071
19 Bloque RP70421
20 Aro tórico RP60002
Peso
21 Kit de bomba RP46018
22 Kit de brida RP46028*
23 Botella de jabón RP46002
24 Kit del dispensador
de jabón RP46007*
12
*Especicar acabado
Muchos repuestos de cartuchos, aireadores y
ensamblajes del desagüe pueden comprarse
en tu tienda local de The Home Depot o por
Internet en HOMEDEPOT.COM.MX
25 Sujetador con peso RP64204
12
3
456
7
8
15
16
17
9
10
11
12
25 13
14
19
20
21
22
23
24
18

¿Preguntas, problemas o piezas faltantes?
Antes de regresar a la tienda, llama a servicio al cliente de Glacier Bay
de lunes a viernes entre 8 a.m. y 7 p.m., (hora estándar del Este)
sábados entre 9:00 a.m. y 6:00 p.m. (hora estándar del Este)
01-800-00-4663-3
HOMEDEPOT.COM.MX
Conserva este manual para uso futuro.
VÁLVULA MONOMANDO PARA LAVABO A PRESIÓN BAJA, MEDIA Y ALTA
LOW, MEDIUM AND HIGH PRESSURE VALVE KITCHEN FAUCET
ESTA MEZCLADORA TRABAJA EN / THIS FAUCET WORKS IN:
• BAJA, MEDIA Y ALTA PRESIÓN / LOW, MEDIUM AND HIGH PRESSURE
CLASIFICACIÓN DE VÁLVULAS PARA AGUA DE USO DOMÉSTICO DE ACUERDO A LA PRESIÓN DE TRABAJO
CLASSIFICATION OF VALVES FOR DOMESTIC WATER BY THE WORKING PRESSURE
PRESIÓN DE TRABAJO
WORKING PRESSURE
NIVELES DE EDIFICACIÓN
BUILDING LEVELS
BAJA / LOW • 1-4
MEDIA / MEDIUM • 4-12 O EQUIPO HIDRONEUMÁTICO / OR PRESSURE SYSTEM EQUIPMENT
ALTA / HIGH • MÁS DE 12 Ó EQUIPO HIDRONEUMÁTICO
MORE THAN 12 OR PRESSURE SYSTEM EQUIPMENT
EN CASO DE INSTALAR EL PRODUCTO A UNA PRESIÓN DISTINTA A LA INDICADA, ALTERA EL
FUNCIONAMIENTO Y CONSUMO DE AGUA DEL MISMO
IF INSTALLING THE PRODUCT TO A DIFFERENT PRESSURE THAN THE ONE INDICATED, IT WILL ALTER IT’S
FUNCTION AND WATER CONSUMPTION
ESTE PRODUCTO CUMPLE CON LA NORMA NMX-C-415-ONNCCE-2015
THIS PRODUCT COMPLIES WITH THE STANDARD NMX-C-415-ONNCCE-2015

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
01-800-00-4663-3
HOMEDEPOT.COM.MX
Model#
65710N-B8401
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this kitchen faucet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
SKU#
000000
CONTEMPORARY PULL-DOWN KITCHEN FAUCET

15
Table of Contents
Important Information..............................15
Warranty ...................................................16
Pre-Installation.........................................17
Planning Installation ..............................17
Package Contents..................................18
Installation................................................19
Care and Cleaning ....................................24
Troubleshooting........................................24
Service Parts ........................................... 25
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Tools and Hardware Required ...............17
Operation...................................................23

16 HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.
Warranty
SERVICIOS HOME DEPOT, S. de R.L. de C.V. GUARANTEE POLICY
Product: Mixers
Brand: Glacier Bay
Model(s): 65710N-B8401
Glacier Bay products are made according to the highest standards of quality and construction. Servicios Home Depot,
S. de R.L. de C.V. guarantees this product for life in all its parts and components, including labor, and against any
manufacturing or functional defect as of the date of purchase or installation under the following conditions:
Conditions to make this guarantee effective:
1. To make this guarantee effective, this policy must be presented, sealed by the establishment that sold it, together
with the product, in the establishment where it was acquired or in any of The Home Depot México stores.
2. Once the consumer presents the product in the establishment where acquired, or in any of The Home Depot stores,
then Servicios Home Depot, S. de R.L. de C.V. is committed to changing the product without any charge for the
consumer and to cover the expenses of transportation that derive from fulllment of the present guarantee within
the service network.
This guarantee is invalid to cover, and does not cover, the following points:
1. When the product has been utilized in conditions distinct from normal (conditions “distinct from normal” are
understood to be those when the product is purchased for a commercial or business use).
2. When the product has not been used correctly or has not been operated in accordance with the instructions for use
annexed to the same (product).
3. When the annexed instructions are not followed for the product installation and recommendations.
4. When the product has been altered or repaired by persons not authorized by Servicios Home Depot.
5. The costs, labor and damages occasioned by the installation, de-installation, reinstallation or replacement of the
product, or in the case of not having correctly followed the instructions, or for the use of parts not authorized.
6. Normal wear and tear and use, damage from abuse, from negligence, from incorrect use, from the use of cleaning
chemicals or polishing abrasives, from accident, or from damages occasioned from natural disasters or from
erroneous installation.
In the event of loss of this present guarantee, the consumer may return to the establishment where the purchase was
made so that another policy may be issued, previous presentation of the respective purchase receipt or invoice is required.
Name of Consumer: ___________________________
Street and Number: __________________________________
Suburb or District:________________________________
Delegation or Municipality:____________________________
City, Zip Code, and State:______________________
The consumer may solicit that this guarantee becomes effective and may obtain parts, components, consumables and
accessories in the domicile that appears in this document or in any of The Home Depot México stores.
This guarantee is valid to make a product-for-product exchange, for which reason no type of spare parts are granted.
For consultations or questions regarding this guarantee, write to Servicios Home Depot, S. de R.L de C.V. at the address,
or call the telephone number(s), included below. Explain the defect or the specic request, and include a verication
(receipt or bill of services such as gas, water, etc. or an ofcial identication) with your name, address, telephone number,
or call the telephone numbers that next appear.
• Telephone: [phone] (HOMED)
• Email Address: [email protected]
Seal of the Establishment and Date of
Purchase or Installation

17
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench Safety
goggles
SILICONE
Silicone
sealant

18
Pre-Installation (continued)
PACKAGE CONTENTS
Part Description Quantity
A 1
B Rubber washer 1
C Metal washer 1
D Nut 1
Faucet assembly
E Escutcheon 1
F 1Gasket
H 1Quick connector
Part Description Quantity
G Mounting nut 2
I Weight 1
K Soap assembly 1
L 1
Soap dispenser
mounting nut
J 1
M Soap bottle 1
N Weight clip 1
O Connector 2
Soap pump
Faucet Assembly Soap Pump Assembly
J
K
L
M
HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.
A
B
C
D
H
E
F
G
I
N
O

19
Installation
1
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply.
□Before installation, remove the quick connector
(I) from the free end of the hose by unscrewing
it in a counterclockwise direction.
Preparing for installation 2
NOTE: This step is for no escutcheon installation (optional).
If the escutcheon will be used, install the faucet assembly
as described in step 3.
Installing the faucet assembly
□Unscrew the nut (D), and remove the
washers (B & C).
NOTE: If installing the faucet assembly (A) without the
escutcheon, begin with step 2. If installing the faucet
assembly (A) with the escutcheon, begin with step 3.
□Insert the faucet body through the hole in the
sink.
A
B
C
D
H

20
Installation
3
NOTE: This step is for escutcheon installation (optional).
If the escutcheon will not be used, install the faucet
assembly as described in step 2.
Installing the escutcheon
□Ensure that the gasket (F) is pressed onto the
escutcheon (E) before the escutcheon (E) is
installed over the three holes in the sink.
NOTE: Silicone sealant is required under the gasket (F).
□Secure the escutcheon (E) to the sink using the
mounting nuts (G) provided. Hand tighten only.
4
NOTE: This step is for escutcheon installation (optional).
If the escutcheon will not be used, install the faucet
assembly as described in step 2.
Installing the faucet assembly
□Insert the faucet assembly (A) through the hole
in the escutcheon (E).
E
A
HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.
E
F
G
SILICONE
