Glacier bay 67276W-8004 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
TWO-HANDLE LAVATORY FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
6/2016 REV.01YOW
Model#
67276W-8004
67276W-8096H
SKU#
726733
726732

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................10
Troubleshooting........................................10
Service Parts ........................................... 11
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Tools and Hardware Required ...............2
Operation...................................................9
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Phillips
screwdriver
Basin
wrench
Adjustable
wrench
Safety
goggles
Channel
lock pliers
(2) Supply
lines
SILICONE
Silicone
sealant
HacksawPliers

3
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
A 1
BHandle assembly
- Hot 1
CHandle assembly
- Cold 1
IQuick connecting
hose 1
Faucet body
D 2
ENut 2
FScrew 4
Washer
G 2
HLock nut 1
Washer
Part Description Quantity
Faucet Assembly Drain Assembly
NOTE: *Items J - N come pre-assembled.
J 1Pop up stopper
K 1Drain ange
L 1Rubber washer
M 1Lock nut
N 1Drain body
O 1Joint
P 1Horizontal rod
Q 1Lift rod strap
S 1Lift rod
R 1Clip
C
D
E
F
A
G
B
H
I
J*
K*
L*
M*
Q
R
N*
O
P
S

4
Installation
1 Installing the faucet assembly
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Place the faucet (A) through the mounting
holes in the sink.
□Ensure the slot openings of the washers (G) face
toward to the rear of the sink.
2 Installing the faucet handles
□Remove the preassembled nuts (E) and washers
(D) from the hot and cold faucet handles (B and C).
□Insert the hot faucet handle (B) to the left of the
spout and cold faucet handle (C) to the right of
the spout.
NOTE: The hot water valve is identied with a label.
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface. □Loosen the screws (F) on the nuts (E) until the
ends of the screws (F) are ush with the face of
the nuts (E).
□Attach the faucet handles (B and C) underneath
the sink using the washers (D) and nuts (E).
Securely tighten the screws (F) on the nuts (E).
□Secure the faucet (A) to the sink using the lock
nut (H) provided.
□Remove the preassembled lock nut (H) and
washers (G) from the new faucet (A).
1
1
F
E
A1
H
G
H
2
A
3
2
2
B
C
E
D
F
E
D
F
3
3
F
4
E
5

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
5
Installation (continued)

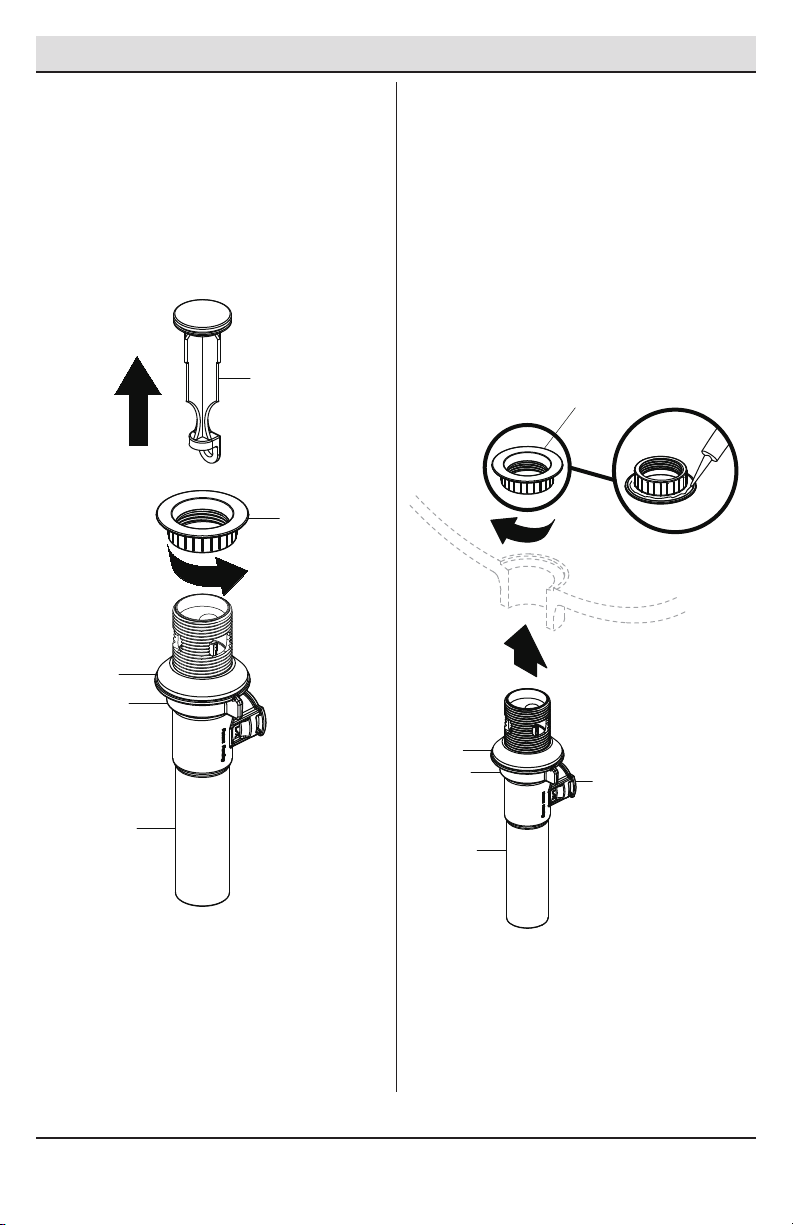

4 Installing the drain body
□Apply silicone sealant (not included) under the
drain ange (K) and place the drain ange (K)
into the drain hole of the sink.
□From underneath the sink, screw the drain
body (N) onto the drain ange (K). Ensure that
the opening (1) for the ball rod on the drain
body (N) faces towards the rear of the sink.
3 Preparing the pop-up assembly
□Remove the pop up stopper (J) and drain
ange (K) from the drain body (N).
□Screw the lock nut (M) all the way down, and
push the rubber washer (L) down.
□ Tighten the rubber washer (L) and lock nut (M)
on the drain body (N). Do not overtighten.
J
K
L
M
N
1
2
K
L
M
SILI
N
1

6
Installation (continued)

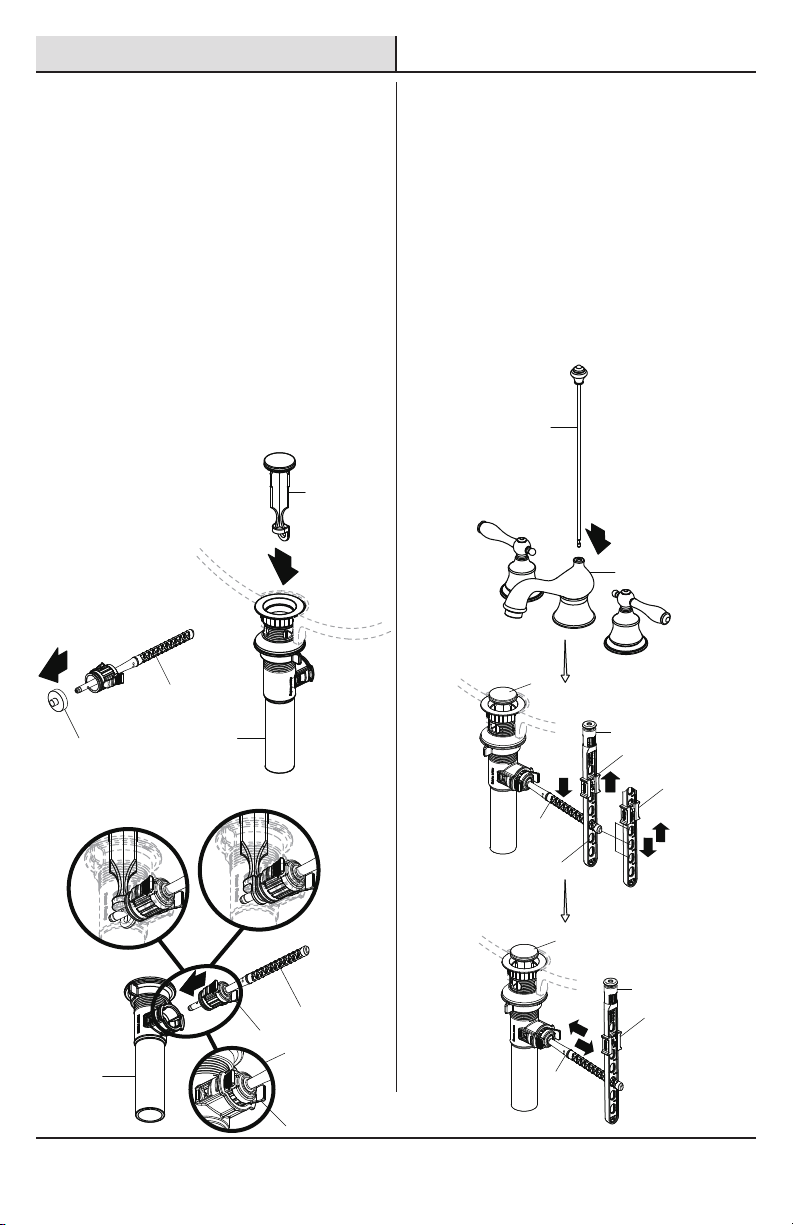

5 Installing the stopper and
horizontal rod
□Insert the stopper (J) into the drain hole in the
sink.
□Before installation, unscrew the protective cap
(1) from the horizontal rod (P).
□For easier removal and cleaning, rotate the
stopper (J) 90 degrees so that the horizontal
rod (P) does not go through the hole in the
stopper (J). See insert 3.
□Make sure the joint (O) on the horizontal rod (P)
inserts into the drain body (N) completely, as
shown (4). You can press the two sides of the
joint (O) to remove the horizontal rod (P).
□Insert the horizontal rod (P) into the drain body
(N) and through the hole of the stopper (J). See
insert 2.
2
3
Insert 3
Insert 2
2
N
1
J
O
P
N
O
4
1
P
6
□Slide the lift rod (S) through the faucet (A).
□Slide the clip (R) upward, adjust the location of
the lift rod strap (Q) to the appropriate height and
insert the horizontal rod (P) with the correct hole
of the lift rod strap (Q).
□Move the lift rod strap (Q) in or out to choose an
appropriate location.
□Press the rod (P) down to ensure the stopper (J)
is in the maximum open position.
Attaching the horizontal rod
and strap
5
5
P
J
R
Q
Hole
23
44
P
J
R
Q
R
S
A
1

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
7
Installation (continued)
7 Installing the lift rod
□Slide the clip (R) downward until it secures with the horizontal rod (P).
□Slide the lift rod (S) down into the lift rod strap (Q) until it clicks into the lift rod strap (Q).
NOTE: If a shorter lift rod (S) is required for your installation, you may call Glacier Bay Customer service for assistance.
S
Q
1
S
Q
2
P
J
R
Q
8Adjusting the length of lift rod strap
□If the pop up lift rod strap (Q) is interfering with your installation, as shown in the Fig 1, the lift rod strap (Q)
can be cut shorter.
□Once you have identied the proper hole in the lift rod strap (Q) that is necessary for your installation, you
may cut off the bottom portion (1) of the lift rod strap (Q) by snapping off with pliers or cut off with a saw
at the cutting point (2), as shown in the Fig 2. Ensure the clip (R) does not slide off the lift rod strap (Q).
Q
1
2
Q
Q
R
Fig 1 Fig 2

8
Installation (continued)

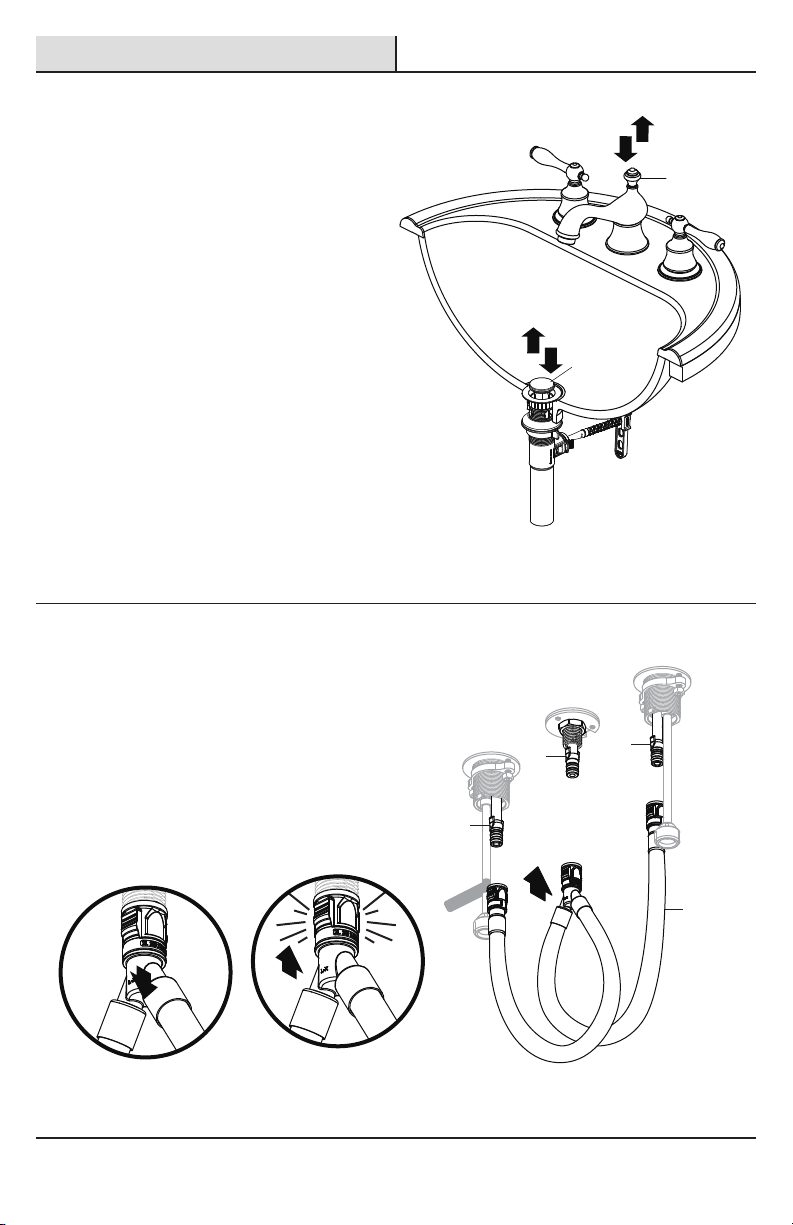

9Checking the operation of the
pop up
□Operate the lift rod (S) up and down to verify
that the stopper (J) opens and closes correctly.
10 Attaching the quick connecting
hose
□Attach the quick connecting hose (I) connections
to the hot faucet handle (B) connection, faucet
body (A) connection, and cold faucet handle (C)
connection. Push until the connections snap
together.
□Pull down moderately to ensure the connection
has been made.
1
C
I
A
B
2
3
J
S

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
9
11

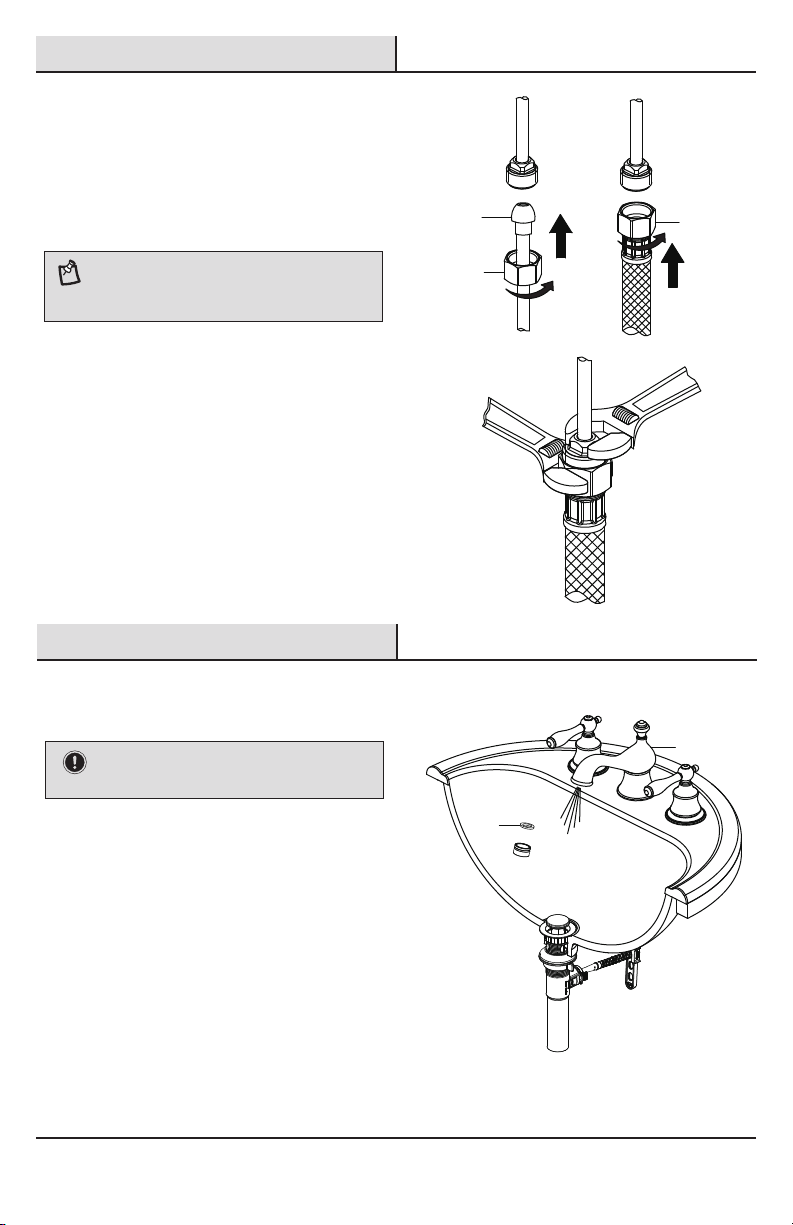

Making the water supply
connections
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube tting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
Installation (continued)
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the gasket (1) in the aerator.
□Ensure the faucet (A) handles are in the off
position, and turn on the water supply and check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
Operation
3
12
A
1

10

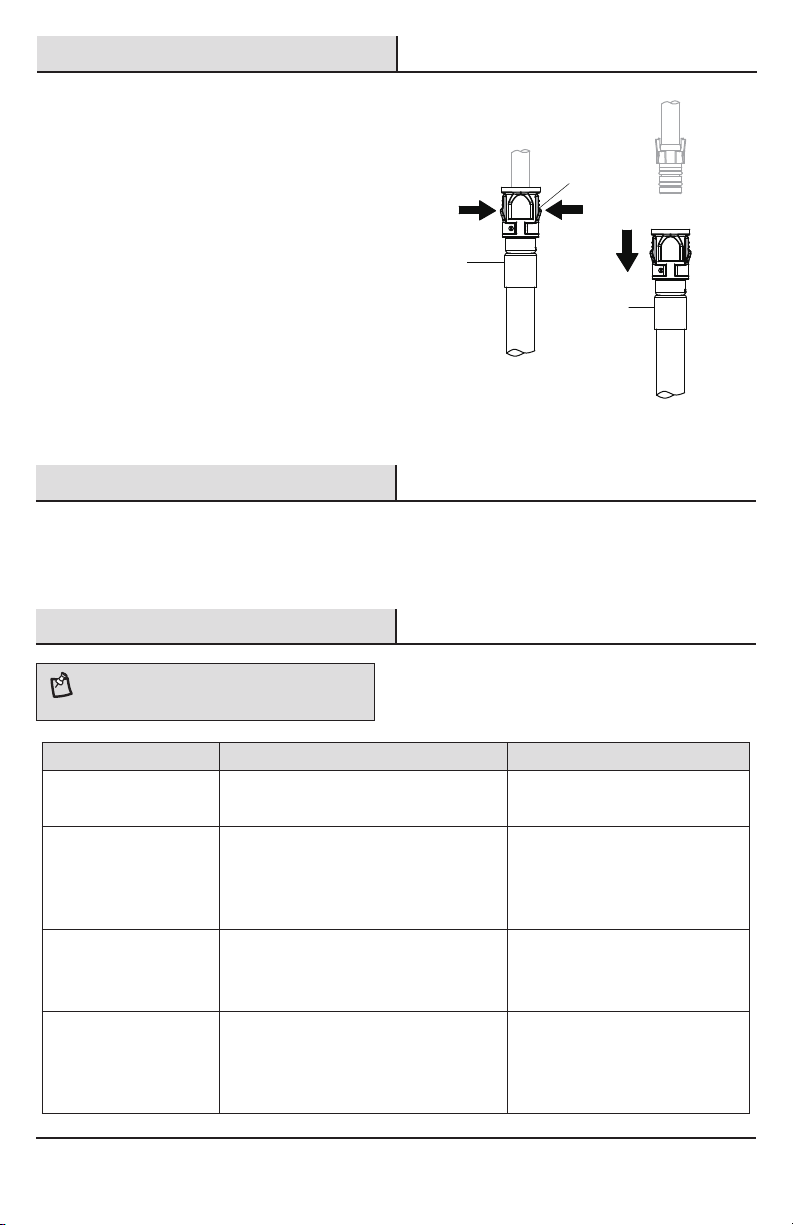

2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
□Ensure that the rubber washer
is properly installed.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Operation (continued)
2
Squeeze
Pull
down
1
1

11
Service Parts
Part Description Part Number
1 RP10003*
2 Screw RP50005
3
5
Handle seat RP17019*
6
7
Inverter RP64044
8
Cartridge H RP20067
4
Cartridge C RP20068
9
Handle RP13081*
Index 11
Nut & Screw RP56114
O-ring RP60002
Part Description Part Number
10
Washer RP64147
12
13
14
15
Washer RP64193
Lock nut RP56094
Bonnet nut RP70435
Block RP70421
Aerator RP30210*
16 Quick connecting hose RP70430
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can
be found on the
hot water inlet
17 ClickInstall™ drain
assembly RP40228*
18 Lift rod RP40242*
18
1
2
4
3
5
6
7
8
9
10
11
13
14
15
16
17
12

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Modelo núm.
67276W-8004
67276W-8096H
GRIFO PARA LAVAMANOS, DE DOS LLAVES
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
726733
726732

14
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................14
Garantía...................................................14
Pre-instalación .......................................14
.............14
Herramientas y herrajes necesarios....14
Contenido del paquete.........................15
Instalación ..............................................16
Funcionamiento......................................21
Cuidado y limpieza ................................22
Piezas de repuesto ................................23
Planicación de la instalación Solución de problemas...........................22
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Destornillador
Phillips
Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Pinzas
ajustables
Líneas de
suministro
SILICONE
Sellador de
silicona
Sierra para
metales
Alicate

15
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
A 1
BEnsamblaje de la
llave - Caliente 1
CEnsamblaje de la
llave - Fría 1
IManguera de
conexión rápida 1
Cuerpo del grifo
D 2
E Tuerca 2
F Tornillo 4
Arandela
G 2
HTuerca de bloqueo 1
Arandela
Pieza Descripción Cantidad
NOTA: *Los artículos J - N vienen preensamblados.
Ensamblaje de
la mezcladora Ensamblaje
del drenaje
J 1Tapón emergente
K 1Brida del drenaje
L 1Arandela de goma
M 1Tuerca de bloqueo
N 1Cuerpo del drenaje
O 1Junta
P 1Varilla horizontal
Q 1
Correa de la varilla
de elevación
S 1Varilla de elevación
R 1Sujetador
C
D
E
F
A
G
B
H
I
J*
K*
L*
M*
Q
R
N*
O
P
S

16
Instalación
1 Cómo instalar el ensamblaje
del grifo
□Coloca la mezcladora (A) en los oricios de
montaje del lavabo.
□Asegúrate de que las ranuras de la arandela (G)
apunten hacia el fregadero.
2 Cómo instalar las llaves del
grifo
□Retira las tuercas preensambladas (E) y las
arandelas (D) de las llaves de agua caliente
y fría (B y C) del grifo.
□Inserta la llave caliente (B) del grifo a la izquierda
del caño y la llave fría (C) del grifo a la derecha
del caño.
NOTA: La válvula de agua caliente está identicada con
una etiqueta.
□Aoja los tornillos (F) en las tuercas (E) hasta que
los extremos de los tornillos (F) estén al ras de la
cara de las tuercas (E).
□Asegura las llaves (B y C) del grifo bajo el
lavamanos usando las arandelas (D) y las
tuercas (E). Aprieta bien los tornillos (F) en las
tuercas (E).
□Asegura el grifo (A) al lavamanos con las
contratuercas (H) suministradas.
□Retira las contratuerca (H) preensambladas
y las arandela (G) del grifo (A) nuevo.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
1
1
F
E
A1
H
G
H
2
A
3
2
2
B
C
E
D
F
E
D
F
3
3
F
4
E
5

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
17
Instalación (continuación)
4 Cómo instalar el cuerpo del
drenaje
□Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (K) y coloca ésta dentro
del oricio de drenaje del lavabo.
□Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (N) en la brida del drenaje (K).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (N) esté frente
a la parte posterior del lavabo.
3 Cómo preparar el ensamblaje
emergente
□Retira el tapón emergente (J) y la brida del
desagüe (K) del cuerpo de desagüe (N).
□Enrosca la tuerca de bloqueo (M) hasta el límite.
Presiona la arandela de goma (L) hacia abajo.
□ Aprieta la arandela de goma (L) y la tuerca de
bloqueo (M) en el cuerpo del drenaje (N). No
aprietes demasiado.
J
K
L
M
N
1
2
K
L
M
SILI
N
1

□Antes de la instalación, desenrosca la tapa
protectora (1) de la varilla horizontal (P).
18
Instalación (continuación)
5 Cómo instalar el tapón y la
varilla horizontal
□Inserta el tapón (J) en el oricio del drenaje del
lavabo.
□Para retirar y limpiar más fácilmente, gira el
tapón (J) a 90º de manera que la varilla
horizontal (P) no atraviese el oricio del tapón (J).
Consulta el folleto 3.
□Asegúrate de que la junta (O) de la varilla
horizontal (P) se inserte completamente en el
cuerpo del desagüe (N), como se muestra (4).
Puedes presionar ambos lados de la junta (O)
para retirar la varilla horizontal (P).
□Inserta la varilla horizontal (P) en el cuerpo del
desagüe (N) y a través del oricio del tapón (J).
Consulta el folleto 2.
Folleto 3 Folleto 2
2
3
2
N
1
J
O
P
N
O
4
1
P
□Desliza la presilla (R) hacia arriba, ajusta la ubicación
de la correa de la varilla de elevación (Q) a la altura
adecuada e inserta la varilla horizontal (P) con el
oricio correcto de la varilla de elevación (Q).
Mueve la correa de la varilla de elevación (Q) hacia
adentro o hacia afuera para seleccionar la ubicación
adecuada.
6
□Desliza la varilla de elevación (S) a través del
grifo (A).
□
□Presiona hacia abajo la varilla (P) para garantizar
que el tapón (J) esté abierto completamente.
Cómo instalar la varilla
horizontal y la correa
Oricio
5
5
P
J
R
Q
23
44
P
J
R
Q
R
S
A
1

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
19
Instalación (continuación)
7 Cómo instalar la varilla de elevación
□Desliza la presilla (R) hacia abajo hasta que la varilla horizontal (P) esté asegurada.
□Desliza la varilla de elevación (S) hacia abajo dentro de la correa de la varilla de elevación (Q) hasta que
haga clic dentro de la correa de la varilla de elevación (Q).
NOTA: Si necesitas una varilla de elevación (S) más corta para tu instalación, puedes llamar al Servicio al Cliente de Glacier Bay para
recibir ayuda.
S
Q
1
S
Q
2
P
J
R
Q
Q
1
2
Q
Q
R
Fig. 1 Fig. 2
8Cómo ajustar el largo de la correa de la varilla de elevación
□Si la correa de la varilla de elevación (Q) sobresale tanto que interere con tu instalación, como se
muestra en la Fig 1, la varilla de elevación (Q) puede recortarse.
□Una vez que hayas identicado el oricio correspondiente en la correa de la varilla de elevación (Q),
necesario para tu instalación, puedes recortar la porción inferior (1) de la correa de la varilla de elevación
(Q) partiendo con alicates o cortando con una sierra en el punto de corte (2), como se muestra en la Fig. 2.
Asegúrate de que la presilla (R) no se salga de la correa de la varilla de elevación (Q).

20
Instalación (continuación)
9Cómo verificar el
funcionamiento del drenaje
emergente
□Mueve la varilla de elevación (S) hacia arriba y
abajo para vericar que el tapón (J) se abre y
cierra correctamente.
10 Cómo montar la manguera de
conexión rápida
□Conecta las conexiones de la manguera de
conexión rápida (I) a la conexión de la llave de
agua caliente (B), la conexión del cuerpo del
grifo (A) y a la conexión de la llave de agua fría (C).
Presiona hasta que las conexiones se aseguren
entre sí.
□Hala hacia abajo ligeramente para comprobar que
la conexión es segura.
1
C
I
A
B
2
3
J
S
