Glacier bay FW0C4100CP Assembly instructions

INSTALLATION AND CARE GUIDE
THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
WIDESPREAD LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
SKU#
478-405
Model#
FW0C4100CP
THD 10/2014 REV.01

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ................................2
Tools and Hardware Required..................2
Package Contents....................................3
Installation................................................4
Operation...................................................8
Care and Cleaning ....................................9
Troubleshooting........................................9
Service Parts...........................................10
Important Information
□Observe all local plumbing and building codes.
□Cover the sink drain to avoid losing any parts.
□Review the care and cleaning section included in this guide.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD Glacier (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD Glacier for
more details.
Pre-Installation
PLANNING INSTALLATION
Before you begin to install this product, ensure that all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service for
replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
Wrench
Phillips
Screwdriver
Safety
Goggles
SILICONE
Channel-
Lock
Pliers
Sealant (2) Supply
Lines

3 HOMEDEPOT.COM/GLACIERBAY
Pre-Installation (continued)
PACKAGE CONTENTS
C*
D*
E*
B
A
F*
G*
H*
I*
J
K
Faucet Assembly Drain Assembly
NOTE: *Items come pre-assembled.
P*
L*
M*
N*
U*
T*
O
W*
S
Q
V*
R*

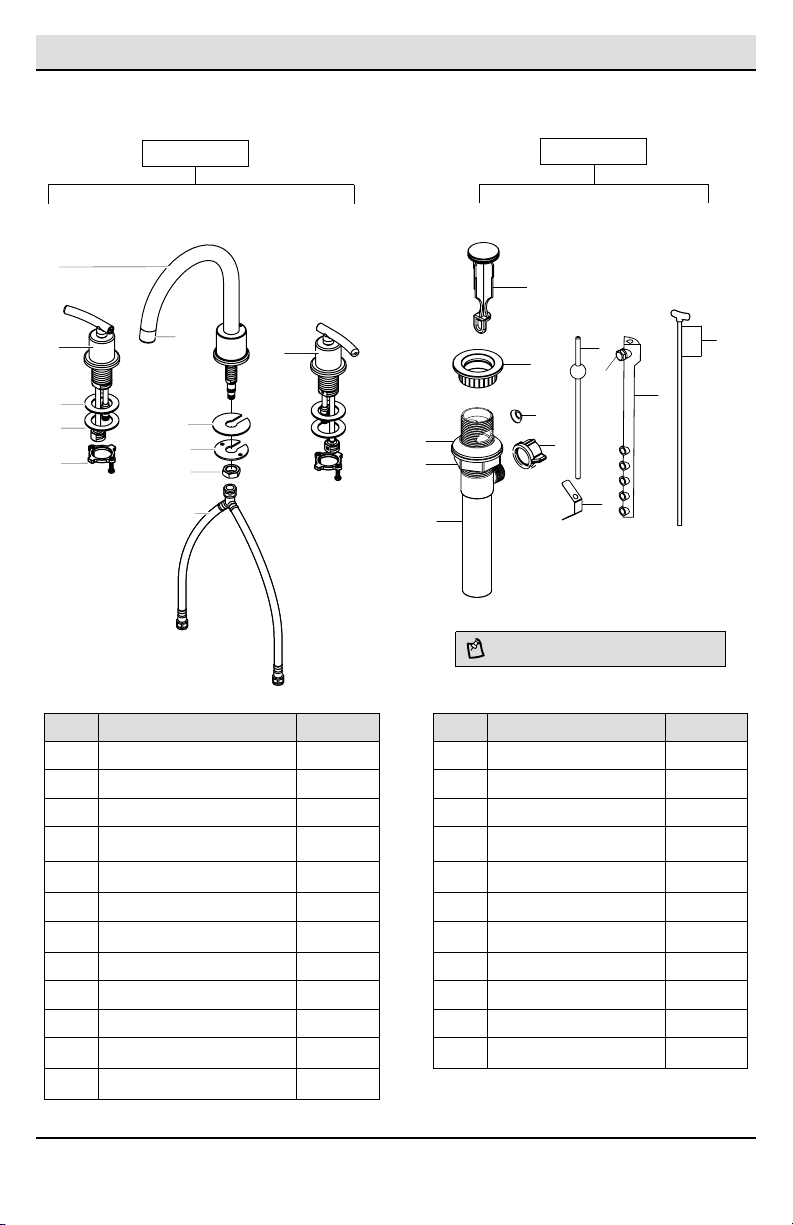

Part Description Quantity Part Description Quantity
A Faucet body 1 M Rubber washer 1
B Handle assembly - Hot 1 N Lock nut 1
C Rubber washer 2 O Drain body 1
DMetal washer 2 P Pop up stopper 1
EGuide washer 2 Q Lift rod 1
FAerator 1 R Thumb screw 1
GRubber spacer 1 S Lift rod strap 1
H Metal spacer 1 T Spring clip 1
I Lock nut 1 U Ball rod 1
J Quick connecting hose 1 V Bushing 1
KHandle assembly - Cold 1 W Ball nut 1
LDrain flange 1

4
Installation

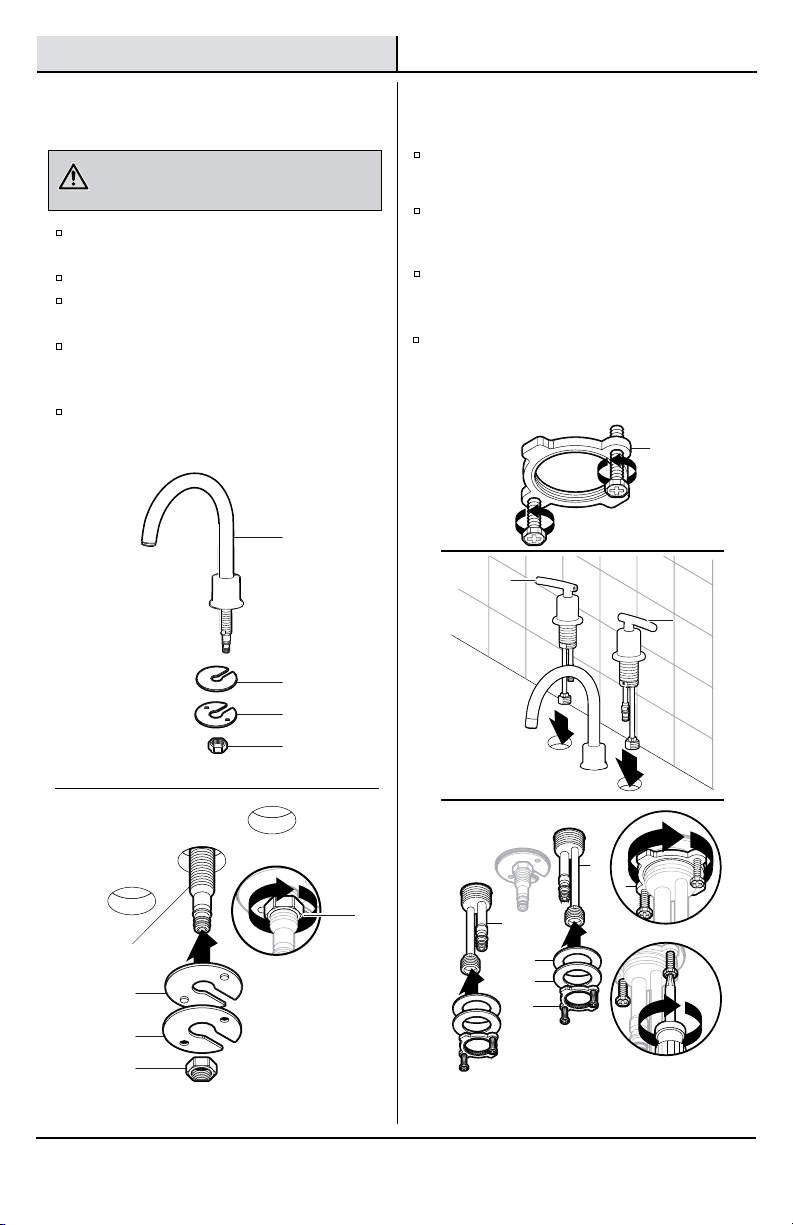

1 Installing the faucet assembly
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface.
□Place the faucet (A) through the mounting
holes in the sink.
□Ensure the slot openings of the rubber spacer
(G) and metal spacer (H) face toward the rear
of the sink.
□Secure the faucet (A) to the sink using the lock
nut (I) provided.
A
G
H
I
A
G
H
I
I
E
K
C
D
E
B
E
K
B
□Remove the preassembled guide washers
(E), metal washers (D), and rubber washers
(C) from the hot and cold faucet handles (B
and K).
□Loosen the screws on the guide washers (E)
until the ends of the screws are ush with the
face of the guide washers (E).
□Insert the hot faucet handle (B) to the left of
the spout and cold faucet handle (K) to the
right of the spout.
□Attach the faucet handles (B and K) under-
neath the sink using the rubber washers (C),
metal washers (D), and guide washers (E).
Securely tighten the screws on the guide
washers (E).
CAUTION : Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
2Installing the faucet handles

5 HOMEDEPOT.COM/GLACIERBAY
Installation (continued)
O
N1
L
SILI
M
1
2
□Apply silicone sealant (not included) under the
drain ange (L) and place the drain ange (L)
over the drain hole in the sink.
□From underneath the sink, screw the drain
body (O) onto the drain ange (L). Ensure that
the opening (1) for the ball rod on the drain
body (O) faces towards the rear of the sink.
□Tighten the rubber washer (M) and lock nut (N)
on the drain body (O).

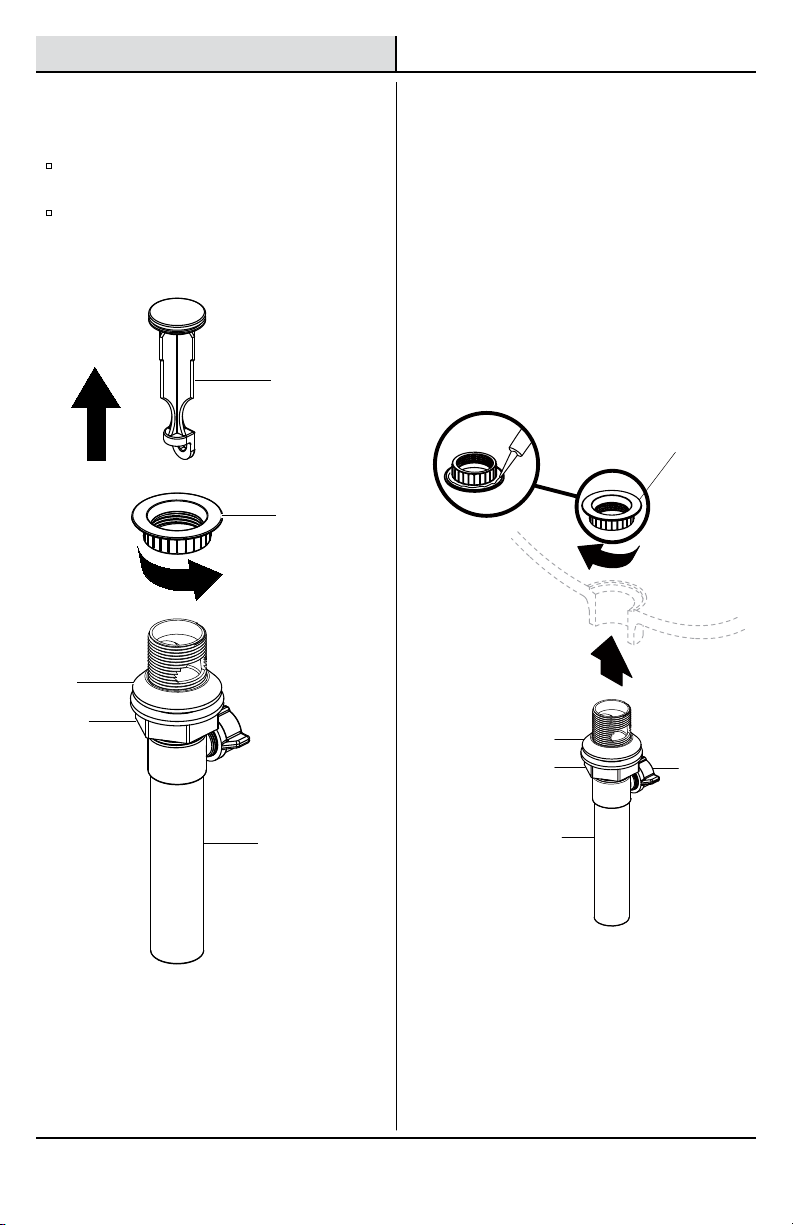

Preparing the pop-up assembly
P
L
O
M
N
Remove the pop up stopper (P) and drain ange
(L) from the drain body.
Screw the lock nut (N) all the way down, and
push the rubber washer (M) down.
3 4 Installing the drain body

6
Installation (continued)

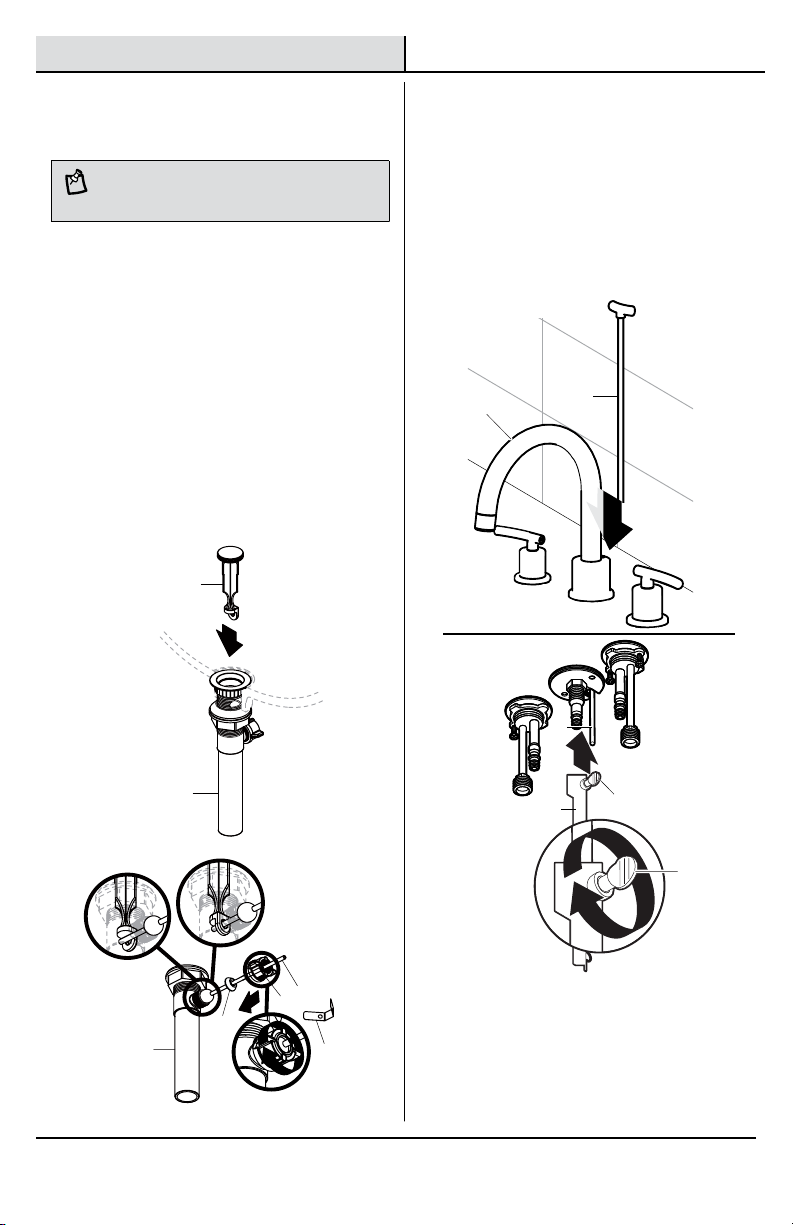

NOTE: In shallow cabinet installations, the ball rod (U) may
need to be shortened. Use a hack saw to cut the end of the
rod, away from the ball, to the desired length .
□Insert the pop up stopper (P) into the drain hole
in the sink.
□Remove the spring clip (T) from the ball rod (U).
□Remove the ball nut (W). Insert the ball rod (U)
into the drain body (O) and through the hole of
the pop up stopper (P). See insert 1.
□For easier removal and cleaning, rotate the pop
up stopper (P) 90 degrees so that the ball rod
(U) does not go through the hole in the pop up
stopper (P). See insert 2.
□Secure the ball nut (W) and bushing (V), against
the hole in the drain body (O) and tighten the
ball nut (W) onto the threaded end. Do not
overtighten.
1
P
O
T
U
O
W
V
2
2
3
Insert 2 Insert 1
Q
A
R
Q
R
S
□Insert the lift rod (Q) through the faucet (A)
and down into the lift rod strap (S). Tighten
the thumb screw (R).
5Installing the stopper and ball
rod
Installing the lift rod
6

7 HOMEDEPOT.COM/GLACIERBAY
Installation (continued)
UT
S
□Attach the ball rod (U) to the lift rod strap (S)
using the spring clip (T).
R
R
Q
S
□Loosen the thumb screw (R) on the lift rod
strap (S).
□Push down the lift rod (Q) until the drain is
in the open position. Retighten the thumb
screw (R).
Attaching the ball rod and
strap
7Adjusting the lift rod 8

8
Installation (continued)
IMPORTANT: After installation is complete, remove the
Do not lose the gasket in
the aerator.
□Ensuring the handles are in the off position, turn
on the water supply and check for leaks. If you
discover any leaks, check your connections to
ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This ushes
away any debris that could cause damage to
internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
□Remove the cap from the quick connect tubes.

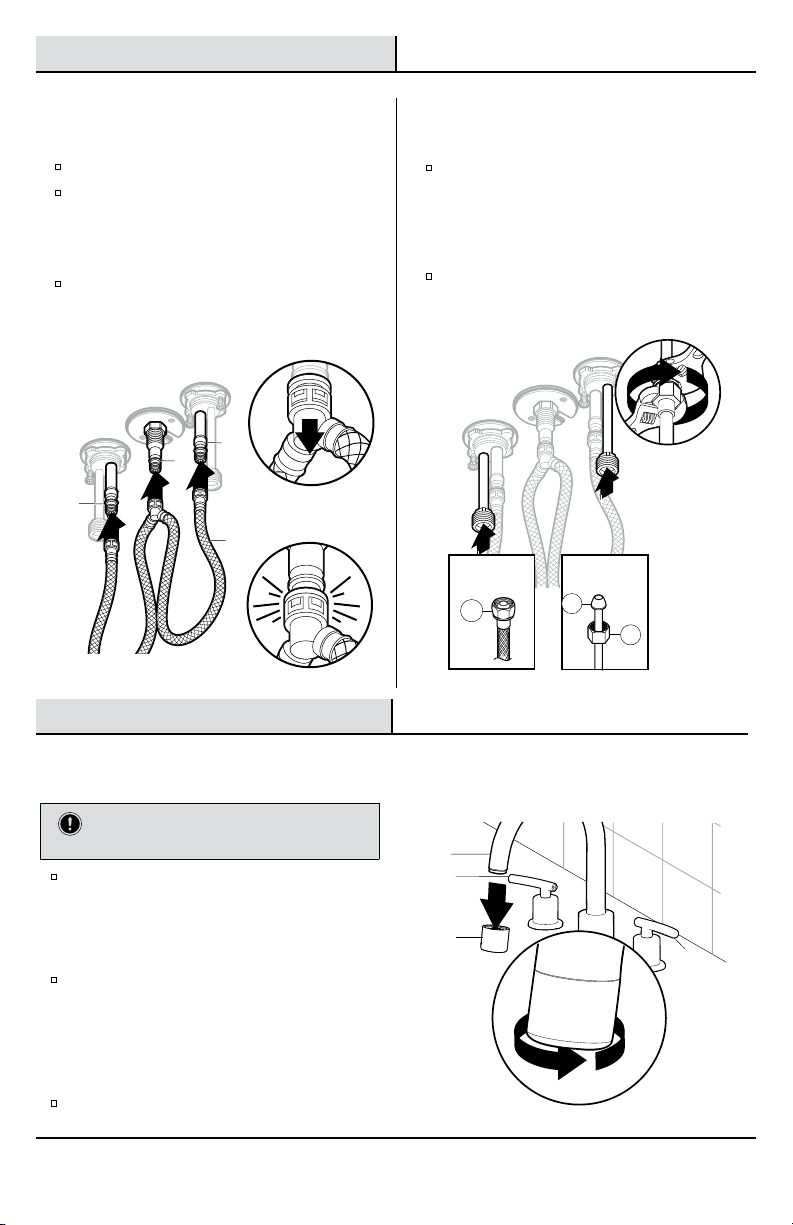

□Attach the quick connecting hose (J) connections
to the hot faucet handle (B) connection, faucet
body (A) connection, and cold faucet handle (K)
connection. Push until the connections snap
together.
□Pull down moderately to ensure the connection
has been made.
B
AK
J
A
K
B
F
1
2
3
9
1
10
Attaching the quick connecting
hose
Flushing and checking for leaks
Connecting the supply lines
Use 1/2 in. I.P.S. faucet connections (1), or a
3/8 in. O.D. ball-nose riser (2) with supply line
coupling nuts (3) (not included).
Use two wrenches to tighten the connections.
Do not over tighten or torque the copper supply
line.
Operation

9 HOMEDEPOT.COM/GLACIERBAY
Operation (continued)
3
2
1
CAUTION: Use caution when removing the quick
connecting hose connections in order to prevent cutting
your hands.
□If it is necessary to remove the quick
connector, push the quick connector
housing (J) up, hold the housing together
and pull down.
Problem Possible Cause Solution
There are leaks from the handle. The bonnet nut is loose.
The O-ring on the cartridge is
dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the O-ring.
The aerator is dirty or mis-tted.
The cartridge may be clogged.
□Remove the aerator and check for
debris.
□Remove cartridge and check for
debris.
Ensure the aerator is properly
installed.
The spout leaks. The retainer nut is loose. □Tighten the retainer nut.
The sink drain at the base of the
sink is leaking.
The sink surface is rough or
irregular.
□Apply additional silicone sealant to
the beveled side of the drain ange.
□Apply silicone sealant to the beveled
side of the rubber washer on the
drain body.
□Retighten and test for leaks.
The locking nut is loose or
cartridge is not positioned
correctly.
□Remove the cartridge to check the
rubber seat and spring.
□Tighten lock nut.
□Clean or replace.
The aerator leaks or has a reduced
water ow.
The water will not shut off
completely.
Care and Cleaning
To clean, wipe down with a damp cloth and towel dry.
Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
2Removing the quick connector
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.

10
Service Parts
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
*Specify Finish
Part Description Part No.
1 Handle assembly (C) A66E467C*
2 Handle assembly (H) A66E467H*
3 Bonnet nut A016026
4 Ceramic disc cartridge (C) A507072W
5 Ceramic disc cartridge (H) A507071W
6 Handle trim ring A66F149
7 Handle valve body A661002W
8Handle mounting hardware
assembly A663951
9 Aerator and Housing A500107N-50*
Part Description Part No.
10 Spout assembly A666335W*
11 Spout trim ring A66F148*
12 Spout mounting hardware
assembly A66D455
13 Supply hose A135141N
14 Drain assembly less lift rod A556012L*
15 Lift rod & lift rod knob A025577*
16 Allen Wrench
(H 2.5 * 19 mm L * 53 mm L) A031000NI

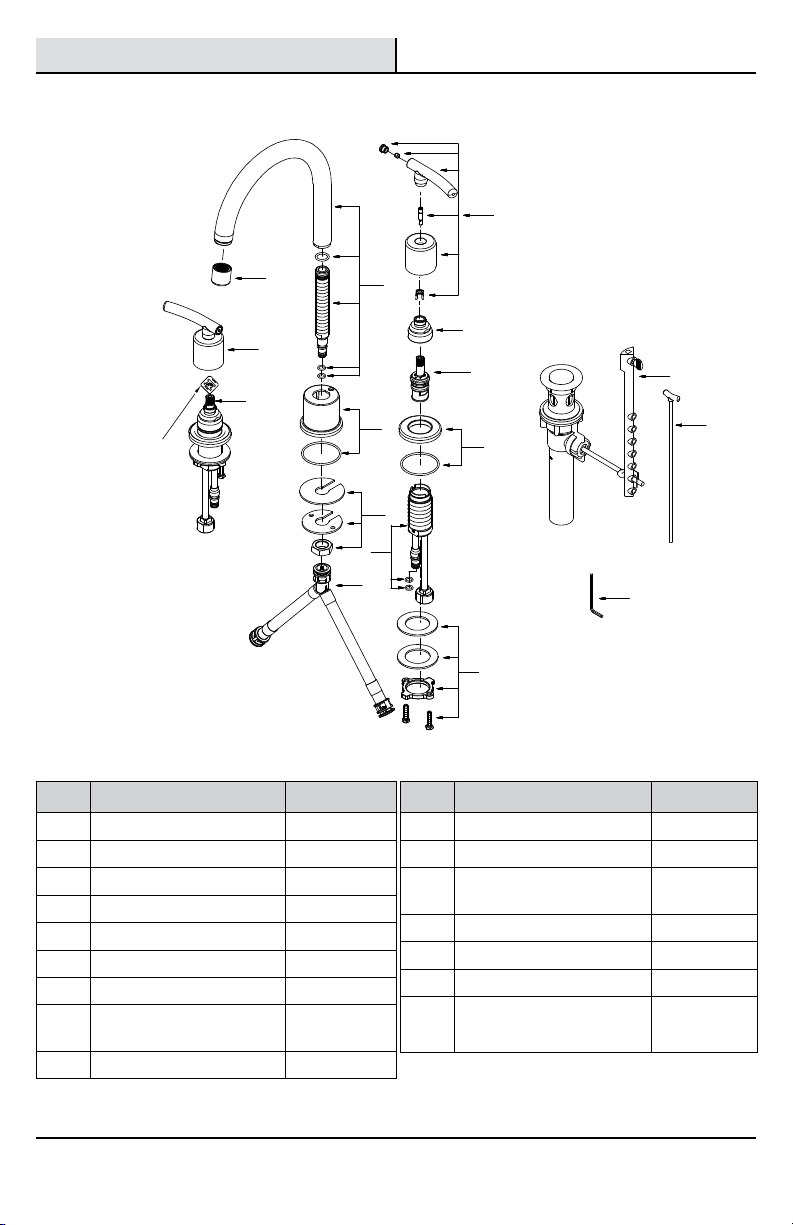

1
3.
4.
6.
12.
10.
11.
8.
13.
16.
14.
15.
9.
Faucet ID Tags can
be found by removing
the hot water handle
14-06-11
GlobeUnion
DON OT REMOVE
2.
5.
7.

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

Núm. de sku
478-405
Núm. de modelo
FW0C4100CP
GUÍA DE INSTALACIÓN Y CUIDADO
GRIFO PARA LAVABO CON MANIJAS DE ABERTURA AMPLIA
¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este
de lunes a viernes de 9 a.m. a 6 p.m., sábado
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
GRACIAS
Apreciamos la conanza que ha depositado en Glacier Bay por la compra de este para lavabo. Nos esforzamos por
crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra ínea
completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!

2
Tabla de contenido
Información Importante
Garantía
Garantía de por vida limitada
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier pro-
ducto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las ubicaciones
de venta al detalle de The Home Depot o llame al 1-855-HD Glacier (1-855-434-5224) para recibir el artículo de
reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar disponible
para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos le-
gales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una tienda
o llame al 1-855-HD Glacier para más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar a instalar este producto, asegúrese de que todas las partes estén presentes. Compare las partes
con la lista de contenido del paquete. Si hace falta alguna parte o se encuentra dañada, no intente instalar el produc-
to. Póngase en contacto con servicio al cliente para las partes de reemplazo.
HERRAMIENTAS Y PIEZAS NECESARIAS
Información Importante.................................2
Garantía..........................................................2
Pre-instalación...............................................2
Planicación de la Instalación......................2
Herramientas y Piezas Necesaria.................2
Contenido del Paquete..................................3
Instalación.................................................4
Operación...................................................8
Cuidado y Limpieza....................................9
Solución de Problemas..............................9
Piezas de Repuesto..................................10
Cumpla con todos los códigos locales de plomería y de construcción.
Tape el desagüe del lavabo para evitar que se pierdan piezas.
Lea el apartado Cuidado y Limpieza de esta guía.
Tenaza con
ajustes
(2)
Conductos de
alimentación
SILICONE
Llave
ajustable
Destornillador
Phillips
Gafas de
seguridad Sellador

Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
3HOMEDEPOT.COM/GLACIERBAY
C*
D*
E*
B
A
F*
G*
H*
I*
J
K
Ensamblaje del Grifo Tubo de Desagüe
P*
L*
M*
N*
U*
T*
O
W*
S
Q
V*
R*
NOTA: *Las piezas vienen preensambladas.
Pieza Descripción Cantidad
A Cuerpo del grifo 1
BEnsamblaje de manija - caliente 1
CArandela de goma 2
D Metal washer 2
E Arandela guía 2
F Aireador 1
G Separador de goma 1
H Separador de metal 1
I Tuerca de seguridad 1
J Manguera con conector rápido 1
KEnsamblaje de manija - fría 1
L Brida del desagüe 1
Pieza Descripción Cantidad
MArandela de goma 1
NTuerca de seguridad 1
OCuerpo del desagüe 1
P tapón levadizo 1
QVarilla de levantamiento 1
RTornillo de pulgar 1
S Correa de varilla de
levantamiento
1
TGancho de resorte 1
UVarilla de bola 1
VBuje 1
W Tuerca de bola 1

4
Instalación
Instalación del conjunto del grifo
1
Limpie la supercie donde va a montar el grifo.
Compruebe que las aberturas del separador de
caucho (G) y del separador metalico (H) estan de
cara a la parte trasera del lavabo.
Coloque el grifo (A) a traves de los oricios de
montaje del lavabo.
Sujete el grifo (A) al lavabo con la contratuerca
(I) provista.
Cierre el suministro de agua. Retire el grifo
viejo.
ADVERTENCIA: Cierre siempre el suministro de agua
antes de retirar el grifo viejo o sustituir cualquier pieza de un
grifo. Abra la manija del grifo para reducir la presión del agua
y compruebe que el agua está completamente cortada.
A
G
H
I
A
G
H
I
I
Instalación del manijas
Retire las arandelas guia (E), las arandelas metalicas (D)
y las arandelas de caucho (C) preensambladas de las
manijas de agua caliente y fria del grifo (B y K).
Aoje los tornillos de las arandelas guia (E) hasta que los
extremos de los tornillos esten a nivel con la supercie
de las arandelas guia (E).
Introduzca la manija del agua caliente (B) a la
izquierda del vertedor y la manija del agua fria (K)
a la derecha del vertedor.
Sujete las manijas del grifo (B y K) por debajo del lavabo
por medio de las arandelas de caucho (C), de las arandelas
metalicas (D) y de las arandelas guia (E). Apriete bien los
tornillos de las arandelas guia (E).
2
E
K
C
D
E
B
E
K
B

Retire las arandelas guia (E), las arandelas metalicas (D)
y las arandelas de caucho (C) preensambladas de las
manijas de agua caliente y fria del grifo (B y K).
P
L
O
M
N
O
N1
L
SILI
M
1
2
Preparación del conjunto
levadizo
Retire el tapon levadizo (P) y el reborde de
desague (L) del cuerpo del desague (O).
Ponga sellante de silicona (no incluido) debajo
del reborde del desague (L) y coloquelo sobre
el oricio del desague (L) del lavabo.
Enrosque el cuerpo del desague (O) en el
reborde del desague (L) por debajo del lavabo.
Compruebe que la abertura (1) para la varilla de
rotula del cuerpo del desague (O) esta de cara a
la parte trasera del lavabo.
Apriete la arandela de caucho (M) y la contrat-
uerca (N) en el cuerpo del desague (O).
Enrosque la contratuerca (N) totalmente hasta
abajo y empuje hacia abajo la arandela de caucho
(M).
34Instalación du corps du drain
5HOMEDEPOT.COM/GLACIERBAY
Instalación (continuación)

6
1
P
O
T
U
O
W
V
2
2
3
Insert 2 Insert 1
Q
A
R
Q
R
S
Sujete la tuerca esférica (W) y el casquillo (V) con-
tra el oricio del cuerpo de desagüe (O) y apriete
la tuerca esférica (W) en el extremo roscado. No
apriete excesivamente.
Retire la tuerca esférica (W). Introduzca la varilla
esférica (U) en el cuerpo del desagüe (O) y por el
oricio del tapón levadizo (P). Véase el recuadro 1.
Para facilitar la desinstalación y la limpieza, gire
el tapón levadizo (P) 90 grados de forma que la
varilla esférica (U) no pase por el oricio del tapón
levadizo (P). Véase el recuadro 2.
Instalación del émbolo y la
varilla de bola
Introduzca el tapón levadizo (P) en el oricio de
desagüe del lavabo.
Retire la pinza sujetadora (T) de la varilla de
rótula (U).
5
NOTA: En las instalaciones en armarios poco profundos
puede ser necesario acortar la varilla de rótula (T). Use una
sierra para metales para cortar el extremo de la varilla,
lejos de la rótula, a la longitud deseada.
Instalación de la varilla de
levantamirnto
Inserte la varilla de levantamiento (Q) a traves del
grifo (A) y abajo dentro de la correa (S). Apriete el
tornillo de pulgar (R).
6
Instalación (continuación)

UT
S
R
R
Q
S
Conexión de la varilla de
bola y la correa Ajuste de la varilla de levan- tamiento
Aoje el tornillo de pulgar (R) en la correade la
varilla de levantamiento (S).
Sujete la varilla esferica (U) a la correa de la
varilla de elevacion (S) con la pinza sujetadora (T).
Empuje hacia abajo la varilla de elevacion (Q) hasta
la posicion inferior de forma que el dispositivo de
cierre del desague este en posicion abierta. Vuelva
a apretar el tornillo de aletas (R).
78
7HOMEDEPOT.COM/GLACIERBAY
Instalación (continuación)

8
B
AK
J
A
K
B
F
1
2
3
IMPORTANTE: Una vez terminada la instalación, retire
el aireador para enjuagar los conductos de agua. No pierda
el empaque del aireador.
Sujeción de la manguera de
conexión rápida
Quita la tapa del tubo de conexion rapida.
Sujete las conexiones de la manguera de conexion rapida
(J) a la conexion de la manija de agua caliente (B) del grifo,
a la conexion del cuerpo del grifo (A) y a la conexion de
la manija de agua fria (K) del grifo. Empuje hasta que las
conexiones encajen bien.
Jale hacia abajo moderadamente para comprobar
que se ha hecho la conexion.
9Conexión de las líneas de
suministro de agua
Use conexiones para grifos I.P.S. de ?pulgada
(1) o un tubo ascendente de punta esferica con
diametro exterior de 3/8 de pulgada (2) con las
tuercas de union del conducto de alimentacion
(3) (no incluidas).
Use dos llaves para apretar las conexiones. No
apriete excesivamente el conducto de alimen-
tacion de cobre.
10
Opération
Purge et vérication de l’étanchéité
S’assurer que la manette est en position fermée,
puis ouvrir l’alimentation en eau pour vérier
qu’il n’y a pas de fuite. En cas de fuites, vérier
les raccordements pour s’assurer qu’ils sont
correctement installés.
Retire el aireador y el receptáculo (de ser el caso).
Abra las manijas de agua caliente y fría para
que el agua corra al menos durante un minuto.
De esta manera se enjuagan los conductos y se
hace salir la suciedad que podría dañar las piezas
internas.
Fermer l’eau et réinstaller l’aérateur et le boîtier
(s’il y a lieu).
1
Instalación (continuación)

Operación (continuación)
1 Desmontaje de la manguera de
conexión rápida
PRECAUCIÓN: Tenga cuidado al retirar el extremo del
conector rápido de la manguera para no sufrir cortes en
las manos.
Solución de Problemas
Si es necesario retirar el conector rápido,
empuje el receptáculo del conector (I) hacia
arriba, sujete el receptáculo al mismo tiempo y
jale hacia abajo.
3
2
1
Limpie con un trapo húmedo y seque con un paño.
No use limpiadores abrasivos, lana metálica ni productos químicos fuertes para limpiar el grifo o la garantía
podría anularse.
Cuidado y Limpieza
NOTA: Consulte la sección de piezas de repuesto de este
manual para ver dibujos detallados sobre la ubicación de las
piezas enumeradas abajo.
Problema Posible causa Solución
Hay fugas por la manija. La tuerca tapa está oja.
La junta tórica del cartucho está
sucia o dañada.
□Apriete la tuerca tapa.
□Limpie o reemplace el anillo O.
El aireador está sucio o mal
ajustado.
El cartucho puede estar
obstruido.
□Retire el aireador y compruebe si hay
suciedad.
□Retire el cartucho y compruebe si hay
suciedad.
□Compruebe que el aireador está
instalado correctamente.
El vertedor pierde agua. La tuerca retenedora se ha
aojado.
□Apriete la tuerca retenedora.
El desagüe del lavabo en la base
del lavabo tiene una fuga.
La supercie del lavabo es
desigual o irregular.
□Ponga más sellante de silicona en
la parte biselada del reborde del
desagüe.
□Vuelva a apretar y verique si sigue
habiendo goteo.
La contratuerca está oja o
el cartucho no está colocado
correctamente.
□Retire el cartucho para vericar el
asiento de caucho y el resorte.
□Apriete la contratuerca.
□Limpie o sustituya.
El aireador tiene fugas o un ujo
de agua reducido.
El agua no se cerrará
completamente.
9HOMEDEPOT.COM/GLACIERBAY
