Glacier bay 67780-0001 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Model#
67780-0001
67780-0008D2
PULL-DOWN KITCHEN FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this kitchen
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
3/2017 REV.02THD
SKU#
1000045277
1000045279

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents ..................................3
Installation................................................4
Care and Cleaning ....................................8
Troubleshooting........................................9
Service Parts ........................................... 10
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts..

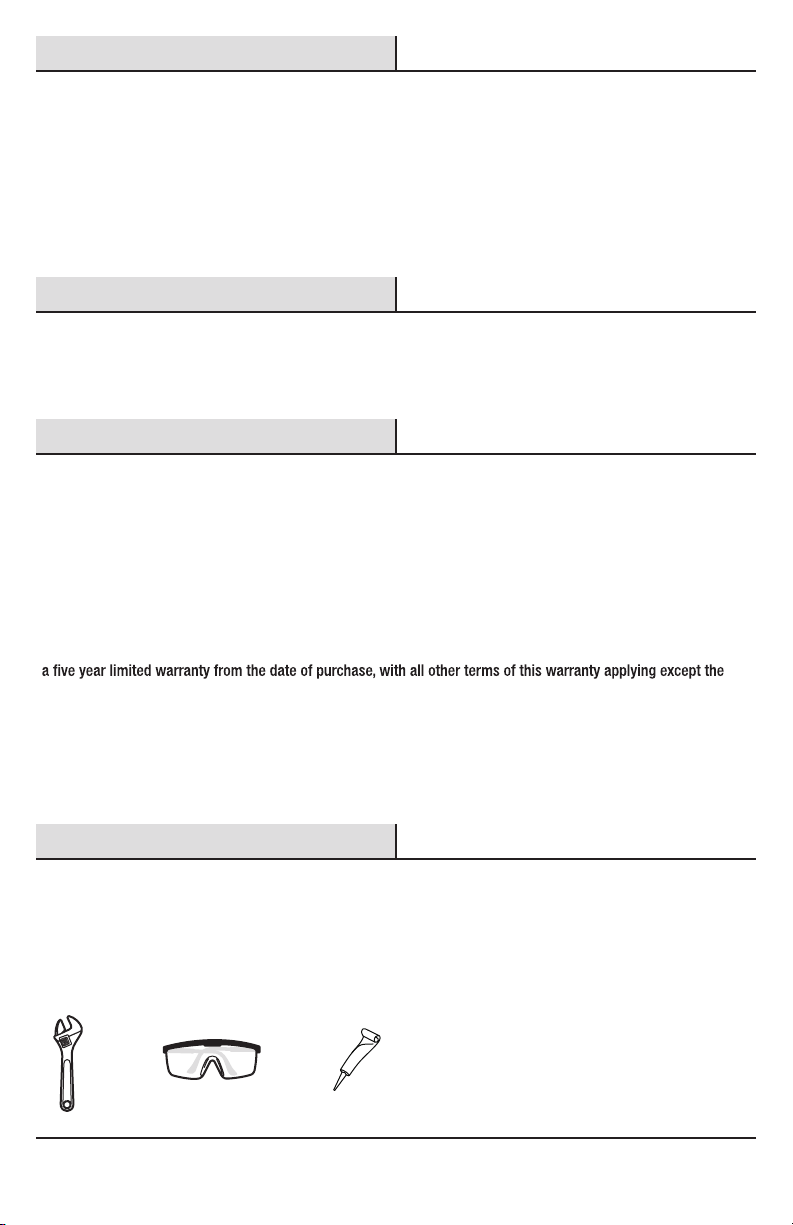

TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................7

3
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
A 1
B FastMount™ 1
Faucet assembly
D Escutcheon 1
E 1Gasket
C 1
F Weight 1
Quick connector
I
J
K
L
Part Description Quantity
G Weight clip 1
H Cap 1
J Soap assembly 1
K 1
Soap dispenser
mounting nut
I 1
L Soap bottle 1
Soap pump
Faucet Assembly Soap Pump Assembly
A
B
C
D
E
F
G
H

4
Installation
1
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply.
□Insert the faucet body through the hole in the
sink.
2
NOTE: A silicone is required under the gasket (E).
NOTE: This step is for no escutcheon installation (optional).
If the escutcheon will be used, install the faucet assembly
as described in step 2.
NOTE: This step is for escutcheon installation (optional).
If the escutcheon will not be used, install the faucet
assembly as described in step 1.
Installing the faucet assembly Installing the faucet assembly
□Place the escutcheon (D) and the gasket (E) on
the bottom of the new faucet assembly (A).
□Insert the faucet assembly (A) through the hole
in the escutcheon (D).
A
A
D
E

5
Installation (continued)

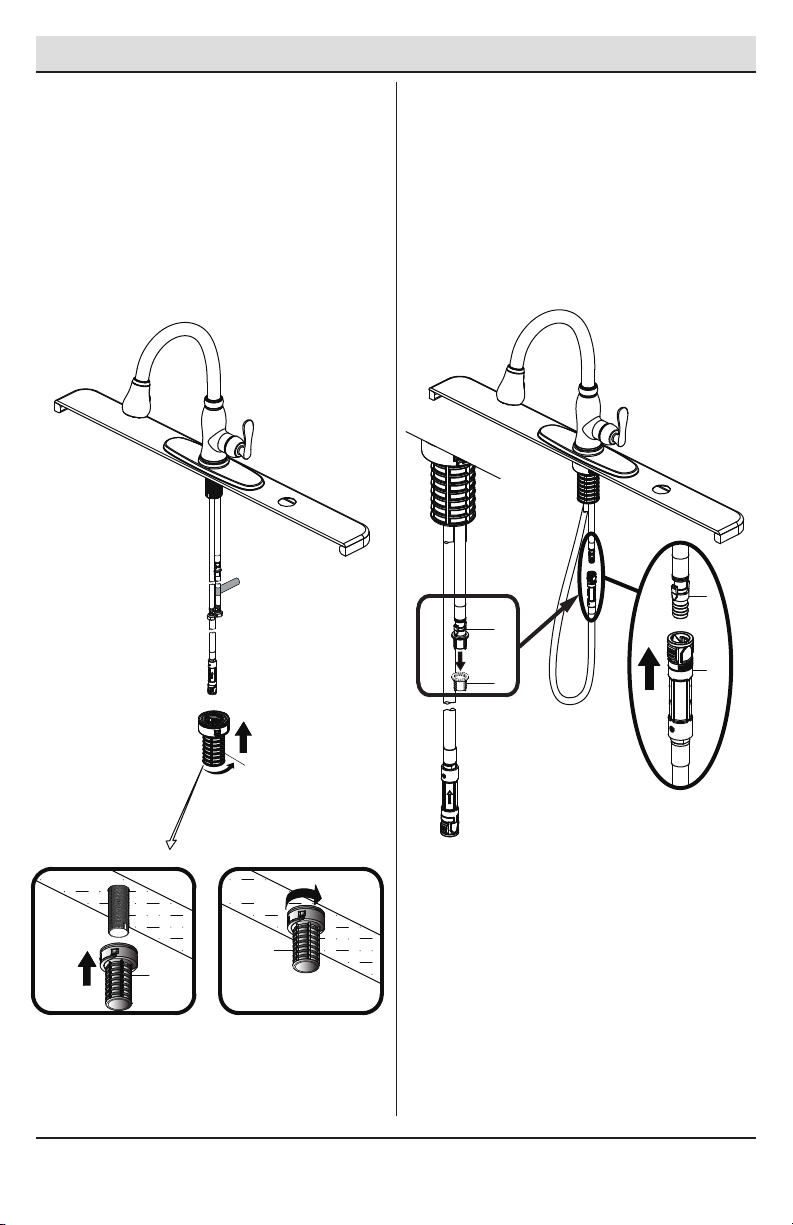

3 Securing the faucet assembly
□From underneath the sink, secure the faucet
assembly to the sink with the FastMount™
system (B). Push the FastMount™ system (B)
up over the threads until it stops against the
bottom of the sink, then hand turn (clockwise)
to tighten (Fig 1).
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
4 Attaching the quick connector
to the receiving block
□Remove the cap (H) from the quick connect
tube (1).
□Push the quick connector (C) rmly upward and
attach it to the receiving block (1). Pull down
moderately to ensure the connection has been
made.
Sink
Sink
Push
up
Screw
Fig 1
B
B
B
1
1
C
H

6
Installation (continued)

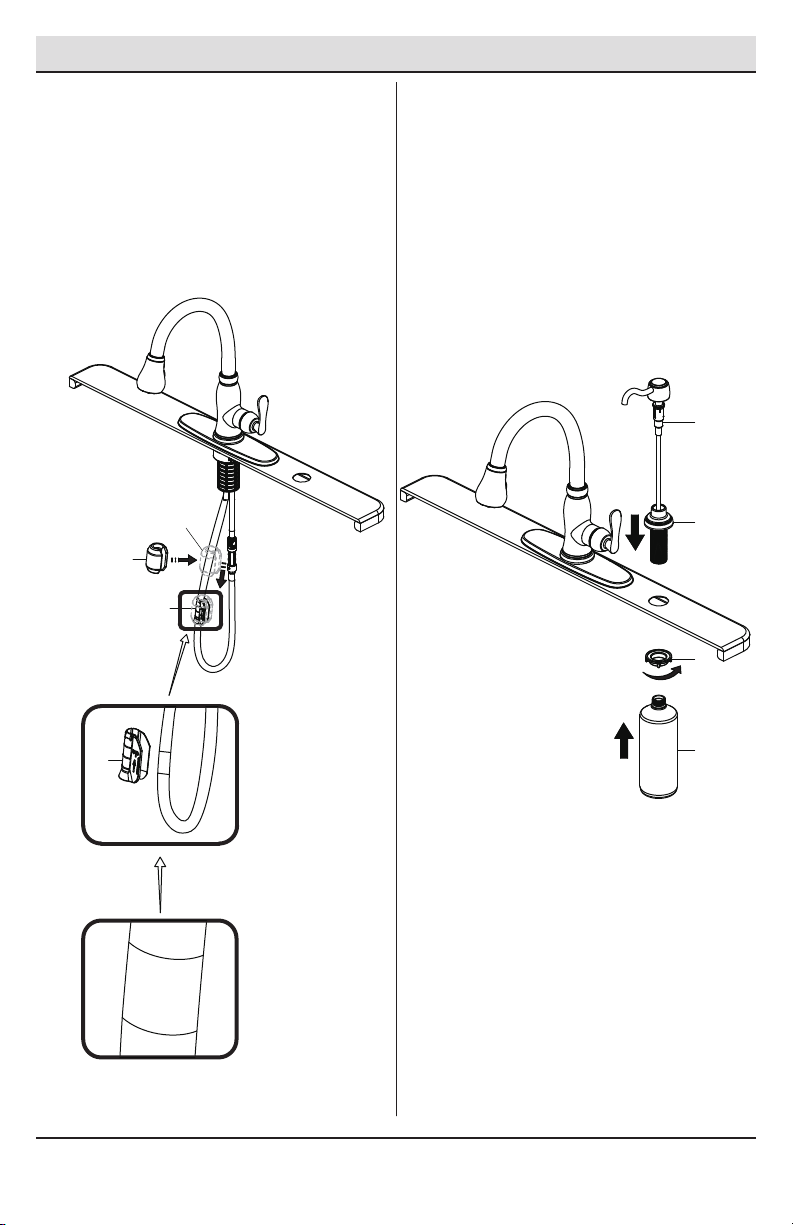

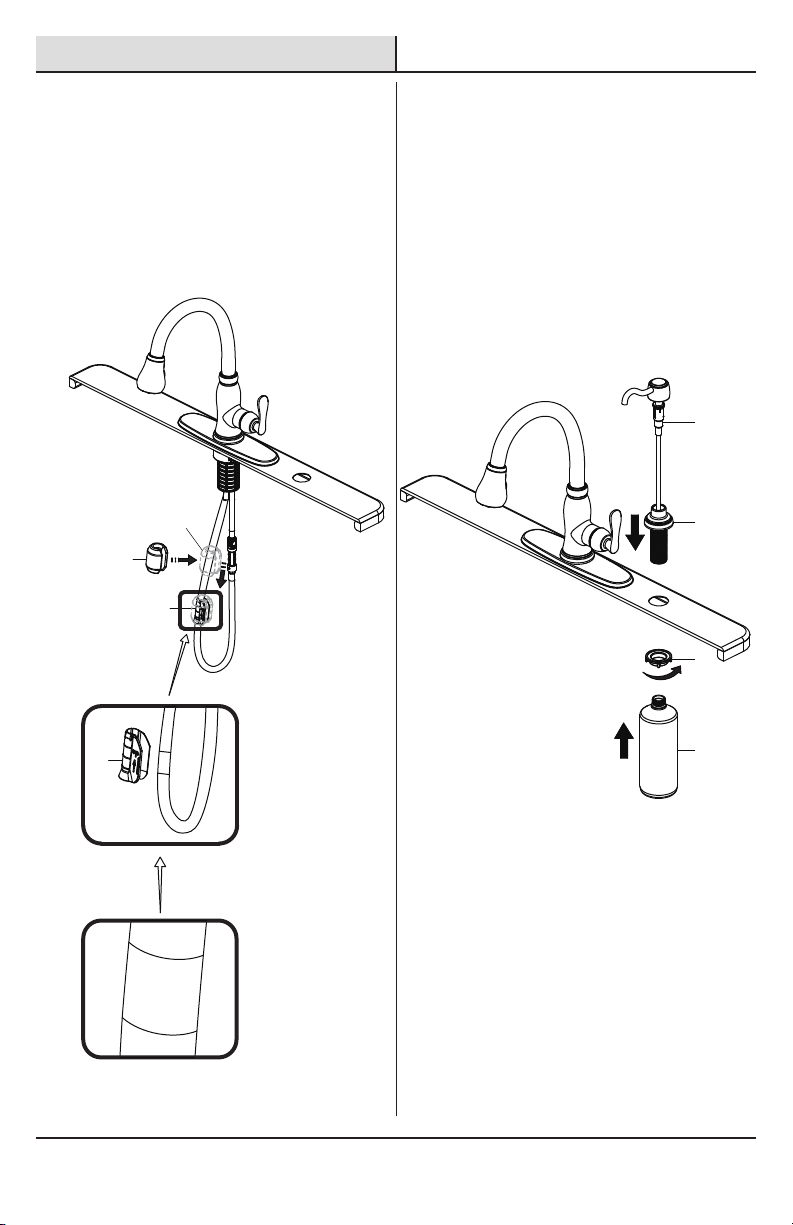

5 Installing the weight
□Insert the weight (F) onto the clip (G) by sliding
it down onto the clip (G).
□Install the weight clip (G) at the point of the
hose marking “weight here”.
6 Installing the soap dispenser
□From under the sink, screw the soap
bottle (L) onto the soap assembly (J)
shank. Insert the soap pump (I) down
into the soap assembly (J).
□Insert the soap assembly (J) through the
selected hole in the sink. Secure the soap
assembly to the sink with the soap
dispenser mounting nut (K) provided.
I
J
K
L
Weight
here
Weight
here
G
G
F
F

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
7
Installation (continued)
Operation

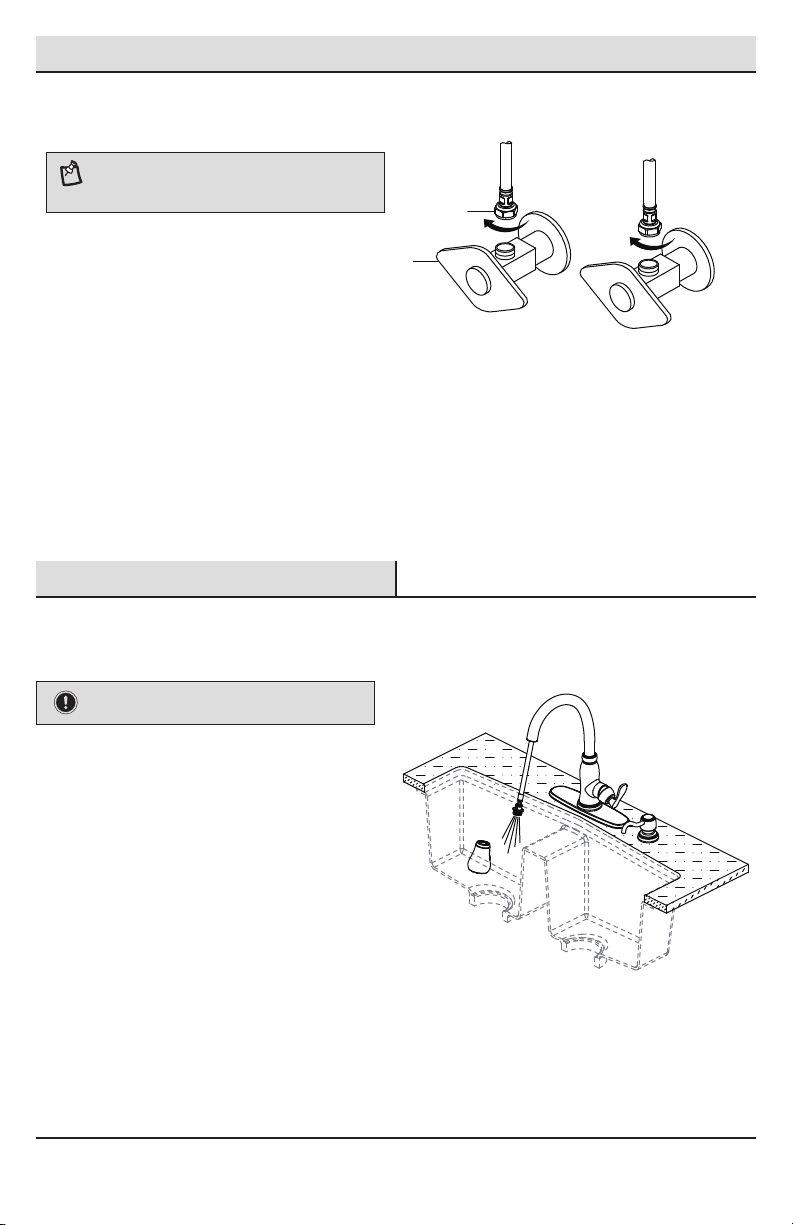

1Flushing and checking for leaks
□Pull the hose assembly out of the spout and
remove the spray head by unscrewing it from
the hose in a counterclockwise direction. Be
sure to hold the end of the hose down into the
sink and turn the faucet to the warm position
where it mixes hot and cold water.
□Flush the water lines for one minute. This ushes
away any debris that could cause damage to
internal parts. Check for leaks.
□Re-tighten any connections if necessary, but do
not overtighten. Reinstall the spray head by hand
tightening it back onto the spray hose in a
clockwise direction.
IMPORTANT: After installation is completed, turn on the
hot and cold water supplies. Check for leaks.

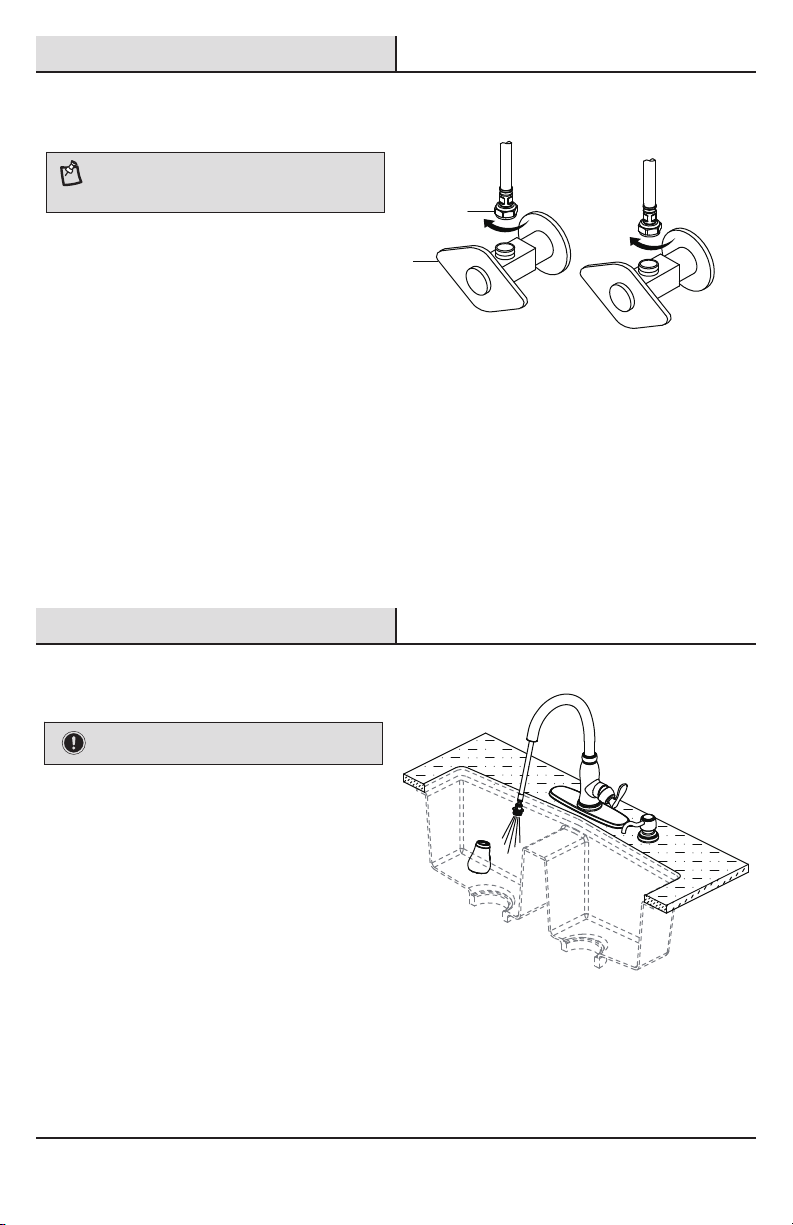

7Making the water supply
connections
□Thread the nut (1) on the supply line onto the
outlet of the water supply valve (2) and tighten
with a wrench. Do not overtighten.
NOTE: The hot side inlet tube is indicated by a label. Avoid
twisting wires together or placing the wires close to each
other and damaging.
1
2

8
Operation (continued)
2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Pull
down
1
1
Squeeze
2

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
9
Troubleshooting
Problem Possible Cause Solution
There are leaks
underneath the handle.
The bonnet nut has come loose and the
o-ring on the cartridge is dirty or damaged.
□Tighten the bonnet nut. Clean
or replace the o-ring.
The aerator leaks or has
an inconsistent water
ow pattern.
The aerator is dirty or mistted.
The cartridge may be clogged.
□Remove the aerator and check
for debris in the aerator screens.
□Remove the cartridge and check
for debris.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
□Ensure the aerator is properly
installed.
There are leaks from the
hose underneath the deck.
The hose and discharge tube connection
may be loose.
□Tighten the connection between
the discharge tube and hose.
The hose does not retract. The weight is not installed in the
appropriate position.
□Reinstall or readjust the weight.
The water pressure is low. The connector underneath the deck is
clogged with debris.
The aerator is clogged.
□Turn off the water supply and
disconnect the connector
/ aerator.
□Unscrew the connector / aerator
and clean under running water.
□Screw the connector / aerator
back.
□Test water ow. If water
pressure is still low then replace
the connnector / aerator.
There is no hot or cold
water.
The water inlet hose was acccidentally
kinked during installation and is limiting
the water ow through.
□Reinstall the water inlet hose.

10
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM

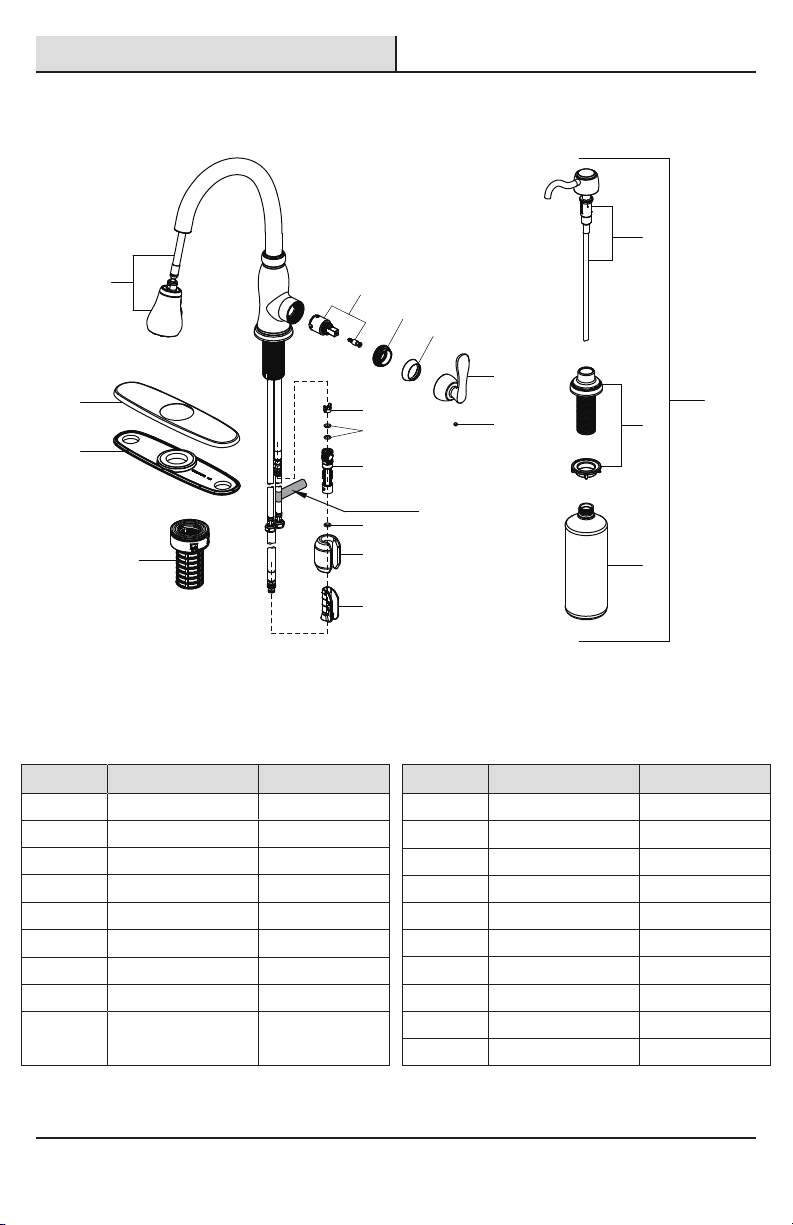

Service Parts
Part Description Part Number
1RP38341*
2 Cartridge & Screw RP20089
3 Bonnet nut RP70582
4 Cap RP80184*
5 Handle RP13143*
Spray head and Hose
8 O-ring RP60002
Part Description Part Number
9Quick connect
assembly RP70429
10 O-ring RP60089
11 Weight RP70441
12 Weight clip RP70590
13 Escutcheon RP80603*
14 Gasket RP80604
15 FastMount™ RP56096
16 Pump kit RP46018
17 Flange kit RP46019*
18 Soap bottle RP46002
19 Soap dispenser kit RP46020*
Faucet ID tags can
be found on the
hot water inlet
6 Set screw RP50002
7 Block RP70421
8
9
10
11
12
13
12
3
4
5
6
7
14
15
16
17
18
19

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Modelo núm.
67780-0001
67780-0008D2
GRIFO RETRÁCTIL PARA COCINA
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
1000045277
1000045279

13
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Llave
ajustable
Gafas de
seguridad
SILICONE
Sellador
de silicona
Tabla de contenido
Información importante .........................13
Garantía...................................................13
Pre-instalación .......................................13
.............13
Herramientas y herrajes necesarios....13
Contenido del paquete.........................14
Instalación ..............................................15
Funcionamiento......................................18
Cuidado y limpieza ................................19
Piezas de repuesto ................................21
Planicación de la instalación Solución de problemas...........................20
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.

14
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
A 1
B FastMount™ 1
Ensamblaje del grifo
D Placa protectora 1
E 1Junta
C 1
F Peso 1
Conector rápido
Pieza Descripción Cantidad
G Sujetador con peso 1
H Tapa 1
JEnsamblaje
para jabón 1
K 1
Tuerca de montaje
para el dispensador
de jabón
I 1
L Botella de jabón 1
Bomba para jabón
I
J
K
L
Ensamblaje del grifo
Ensamblaje de la
bomba para jabón
A
B
C
D
E
F
G
H

15
Instalación
1
□Cierra el suministro de agua.
Cómo instalar el ensamblaje
del grifo
□Inserta el cuerpo del grifo a través del oricio
del fregadero.
NOTA: Este paso es para una instalación sin placa
protectora (opcional). Si se va a usar una placa protectora,
instala el ensamblaje del grifo como se describe en el
paso 2.
2 Cómo instalar el ensamblaje
del grifo
□Coloca la placa protectora (D) y la junta (E) en
la parte inferior del ensamblaje del grifo nuevo
(A).
□Coloca el ensamblaje del grifo (A) en el oricio
de la placa protectora (D).
NOTA: Se requiere aplicar silicona debajo de la junta (E).
NOTA: Este paso es para la instalación de la placa
protectora (opcional). Si no usarás la placa protectora,
instala el ensamblaje del grifo como se describe en el
paso 1.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
AA
D
E

Desde abajo del lavamanos, asegura el conjunto
del grifo a aquel con la sistema FastMount™ (B).
Empuja la sistema FastMount™ (B) hacia arriba
sobre las roscas hasta que toque la parte inferior
del lavamanos. Enseguida gírala con la mano
(hacia la derecha) para ajustar (Fig. 1).
3 Cómo fijar el ensamblaje del
grifo
□
16
Instalación (continuación)
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
4 Cómo montar el conector
rápido al bloque receptor
□Quite la tapa (H) del tubo de conexión rápida (1).
□Presiona rmemente el conector rápido (C)
hacia arriba y fíjalo en el bloque receptor (1).
Hala hacia abajo ligeramente para asegurar
que la conexión es segura.
Lavamanos Tornillo
Empuja
hacia
arriba
Lavamanos
Fig 1
B
B
B
1
1
C
H

17
Instalación (continuación)
5 Instalar la peso
□Inserta la peso (F) en el sujetador (G)
deslizándola en el sujetador (G).
□Instala el sujetador de la peso (G) en la punta
de la manguera marcada “weight here”
(peso aquí).
6 Cómo instalar el dispensador
de jabón
□Desde abajo del fregadero, enrosca la botella
de jabón (L) en el vástago del ensamblaje para
jabón (J). Inserta la bomba para jabón (I) abajo
en el ensamblaje para el jabón (J).
□Inserta el ensamblaje para jabón (J) en el
oricio seleccionado del fregadero. Asegura
el ensamblaje para jabón en el fregadero
con la tuerca de montaje incluida (K) para
el dispensador de jabón.
I
J
K
L
Weight
here
Weight
here
G
G
F
F

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
18
Instalación (continuación)
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Retira del caño el ensamblaje de la manguera
y retira el cabezal del rociador desenroscándolo
de la manguera en el sentido contrario a las
manecillas del reloj. Asegúrate de sostener el
extremo de la manguera hacia abajo en el
fregadero y gira el grifo a la posición de
agua tibia donde mezcla el agua caliente y
la fría.
□Deja que corra el agua por un minuto. Esto
enjuagará cualquier suciedad que podría
dañar las piezas internas. Verica que no
haya ltraciones.
□Vuelve a ajustar las conexiones que lo necesiten,
pero sin apretar demasiado. Vuelve a instalar el
cabezal rociador ajustándolo manualmente en la
manguera del rociador de izquierda a derecha.
Funcionamiento
IMPORTANTE: Luego de terminar la instalación, abre los
suministros de agua caliente y fría. Revisa si hay ltraciones.
7Cómo hacer las conexiones
del suministro de agua
□Enrosca la tuerca (1) de la línea de suministro
en la salida de la válvula de suministro de
agua (2) y aprieta con una llave. No aprietes
demasiado.
NOTA: El tubo de entrada del agua caliente se identica
con una etiqueta. Evita enroscar los cables juntos o
colocarlos cerca y evita dañarlos.
1
2

19
Funcionamiento (continuación)
2Cómo quitar el conector rápido
□Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
Aprieta
Hala
hacia
abajo
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
1
1
2

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
20
Solución de problemas
Problema Posible causa Solución
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay ltraciones debajo
de la manija.
La tuerca ciega se aojó y el aro tórico
del cartucho está sucio o dañado.
□Aprieta la tuerca ciega. Limpia
o reemplaza el aro tórico.
El aireador tiene
ltraciones o el ujo de
agua no es constante.
El aireador está sucio o mal colocado.
El cartucho puede estar obstruido.
□Quita el aireador y comprueba
que no haya suciedad en sus
rejillas.
□Quita el cartucho y comprueba
que no haya suciedad.
□Cerciórate de que el aireador
está bien instalado.
Hay ltraciones
provenientes de la
manguera debajo
de la cubierta.
La conexión entre la manguera y el tubo
de descarga puede estar oja.
□Aprieta la conexión entre el tubo
de descarga y la manguera.
La manguera no se retrae. El peso no está instalado en la posición
adecuada.
□Vuelve a instalar o reajusta
el peso.
La presión de agua es
baja.
El conector debajo de la cubierta está
obstruido con suciedad.
El aireador está obstruido.
□Cierra el suministro de agua
y desconecta el conector
/ aireador.
□Desenrosca el conector
/ aireador y limpia debajo
del agua corriente.
□Vuelve a enroscar el conector
/ aireador en su sitio.
□Comprueba el ujo de agua.
Si la presión de agua todavía
es baja, sustituye el conector
/ aireador.
No hay agua caliente
o fría.
La manguera de entrada de agua se torció
accidentalmente durante la instalación y
está limitando el ujo de agua.
□Vuelve a instalar la manguera
de entrada de agua.
