Glacier bay CENTERSET F51A1074CP Assembly instructions

SKU#
192-981
193-014
Model#
F51A1074CP
F51A1074BN
INSTALLATION AND CARE GUIDE
CENTERSET LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-434-5224
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this faucet. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
THD 9/2014 REV.01

PLANNING INSTALLATION
Tools and Hardware Required
Important Information................................2
Warranty......................................................2
Pre-Installation...........................................2
Planning Installation................................2
Tools and Hardware Required..................2
Package Contents....................................3
Installation.................................................4
Care & Cleaning.........................................7
Troubleshooting.........................................7
Service Parts..............................................8
Table of Contents
Pre-Installation
LIMITED LIFETIME WARRANTY
Important Information
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD Glacier (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD Glacier for
more details.
Before you begin to install this product, ensure that all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
Adjustable
Wrench Channel-
Lock Pliers
Safety
Goggles Sealant
□Observe all local plumbing and building codes.
□Cover the sink drain to avoid losing any parts.
□Review the care and cleaning section included in this guide.
Warranty
(2) Supply
lines
2

B
G
O
F
M
K
J
I
L
E
D
H
C
A
N
Faucet Assembly
Drain Assembly
Pre-Installation (continued)

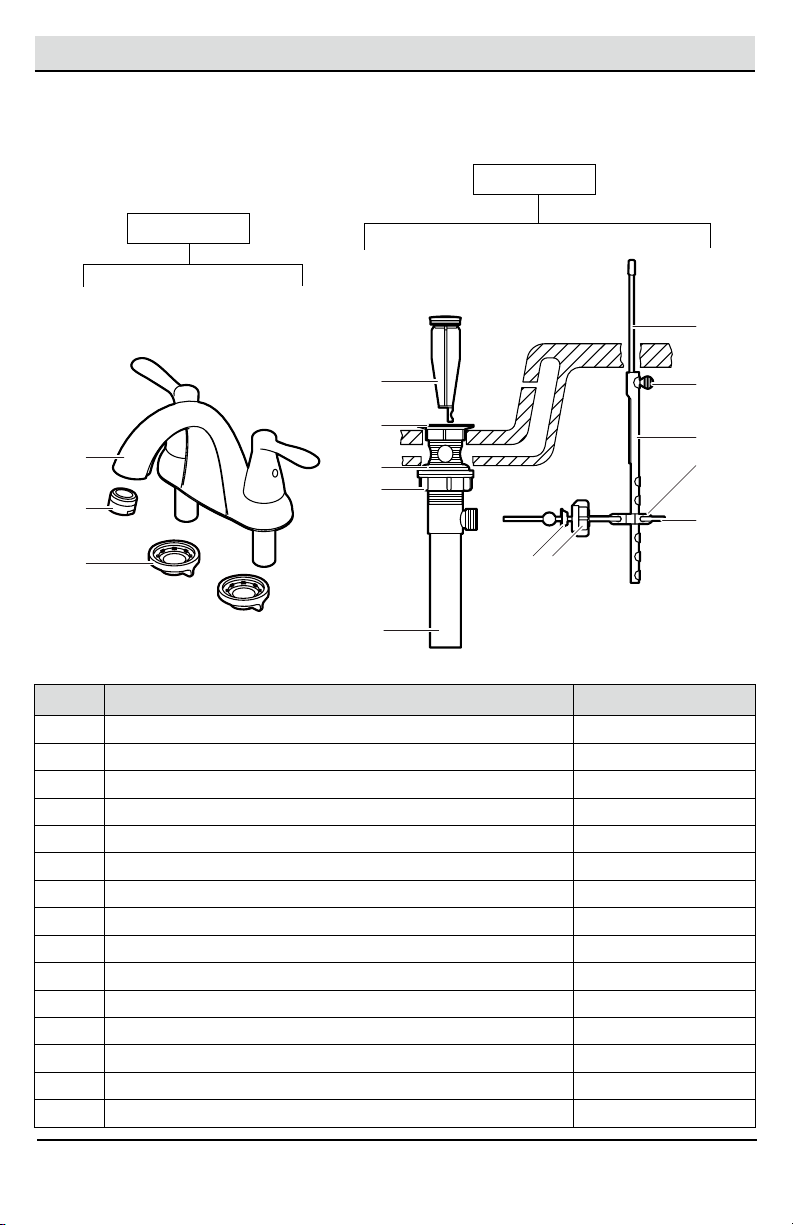

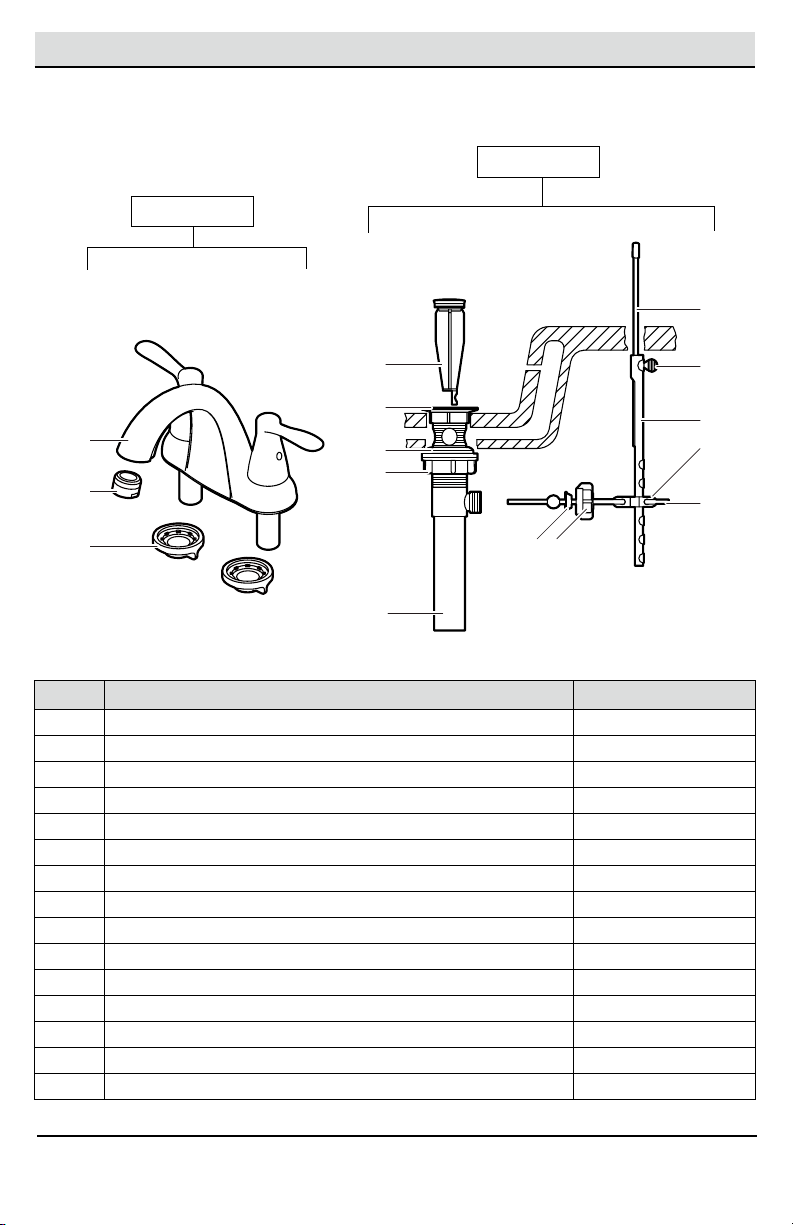

PACKAGE CONTENTS
Part Description Quantity
A Faucet 1
B Aerator 1
C Lock nut 2
D Drain ange (Preassembled to Drain body (G)) 1
E Rubber washer (Preassembled to Drain body (G)) 1
F Lock nut (Preassembled to Drain body (G)) 1
G Drain body 1
H Plunger (Preassembled to Drain body (G)) 1
I Lift rod 1
J Thumb screw (Preassembled to Lift rod (K)) 1
K Lift rod strap 1
L Spring clip (Preassembled to Ball rod (M)) 1
M Ball rod 1
N Ball nut (Preassembled to Ball rod (M)) 1
O Bushing (Preassembled to Ball rod (M)) 1
3HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Installing the faucet assembly Preparing the pop-up assembly
Shut off the water supply.
Place the faucet (A) through the mounting-
holes in the sink.
Clean off the installation surface.
Secure the faucet (A) to the sink using the
mounting nuts (C) provided .
Installation
1 2
CAUTION : Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
NOTE: If the sink is uneven, use silicone under the
putty plate.
H
D
E
F
Remove the plunger (H) and drain ange (D) from
the drain body (G).
Screw the lock nut (F) all the way down, and
push the rubber washer (E) down.
A
C
4

1
1
1
1
2
3
Installing the drain body Installing the plunger and ball
rod
Insert the plunger (H) into the drain hole in the
sink.
Apply silicone caulk (not included) under the
drain ange (D) and place the drain ange (D)
over the drain hole in the sink.
From underneath the sink, screw the drain
body (G) onto the drain ange (D). Ensure that
the opening (1) for the ball rod on the drain
body (G) faces towards the rear of the sink.
Tighten the rubber washer (E) and lock nut (F)
on the drain body (G).
Remove the lift rod strap (K) and spring clip (L)
from the ball rod (M).
Push the bushing (O) and ball nut (N) against
the hole in the drain body (G) and tighten the
ball nut (N) onto the threaded end.
Installation (continued)
34
N
O
D
G
F
E
H
K
G
1
Remove the ball nut (N). Insert the ball rod (M)
into the drain body (G) and through the hole of
the plunger (H).
For easier removal and cleaning, rotate the
plunger (H) 90 degrees so that the ball rod (M)
does not go through the hole in the plunger (H).
L
M
5HOMEDEPOT.com/GLACIERBAY
Please contact 1-855-434-5224 for further assistance.

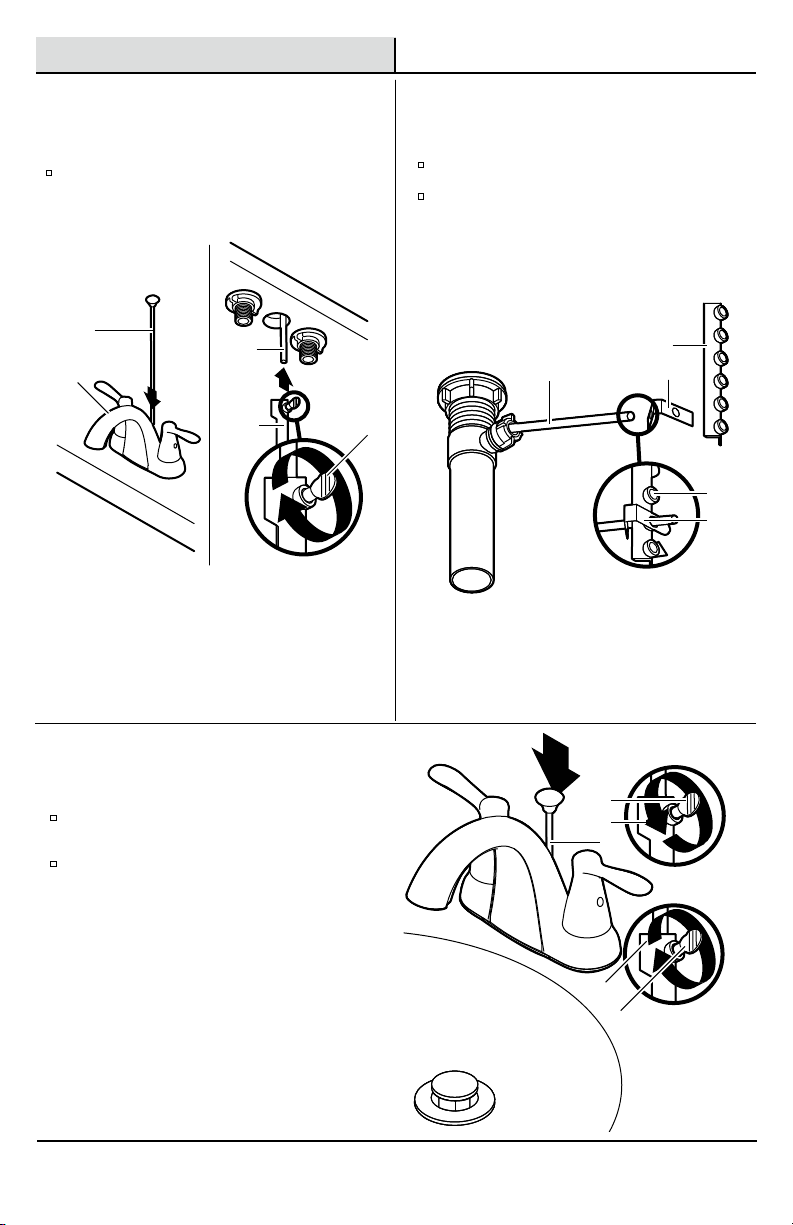

Attaching the ball rod and strap
Installing the lift rod
Adjusting the lift rod
Adjust the ball rod (M) to the down position.
Insert the lift rod (I) through the faucet (A) and
down into the strap (K). Tighten the thumb
screw (J).
Loosen the thumb screw (J) on the lift rod
strap (K).
Attach the ball rod (M) to the strap (K) using
the clip (L).
Adjust the lift rod (I) to the down position and
re-tighten the thumb screw (J).
Installation (continued)
6
5
7
K
K
K
K
I
J
K
L
M L
I
A
I
KJ
6

Care and Cleaning
Clean periodically with a soft cloth.
This faucet is designed for years of trouble-free performance. Keep it looking new by doing the following:
Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish and void your warranty.
Problem Possible Cause Solution
There are leaks underneath the
handle.
The retainer nut has come loose
and the O-ring on the cartridge
is dirty or damaged.
Tighten the retainer nut.
Clear or replace the O-ring.
The aerator leaks or has an
inconsistent water ow pattern.
The aerator is dirty or mis-tted. Remove the aerator and check for
debris in the aerator screens.
Conrm that the rubber washer is
properly installed.
The water will not shut off
completely.
The rubber seat and spring is
dirty or broken.
Remove the handle and cartridge to
check the rubber seat and spring.
Clean or replace.
Checking for leaks
Turn on the water supply to the faucet.
Use the aerator wrench to remove the aerator
(B) from the faucet (A).
When nished, turn the water off and replace
the aerator (B) with the aerator wrench.
Turn the handles on the faucet (A) and allow
the hot and cold water to run for at least 1
minute to ush out any debris and identify any
possible leaks.
9
A
B
Installation (continued)
Troubleshooting
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.

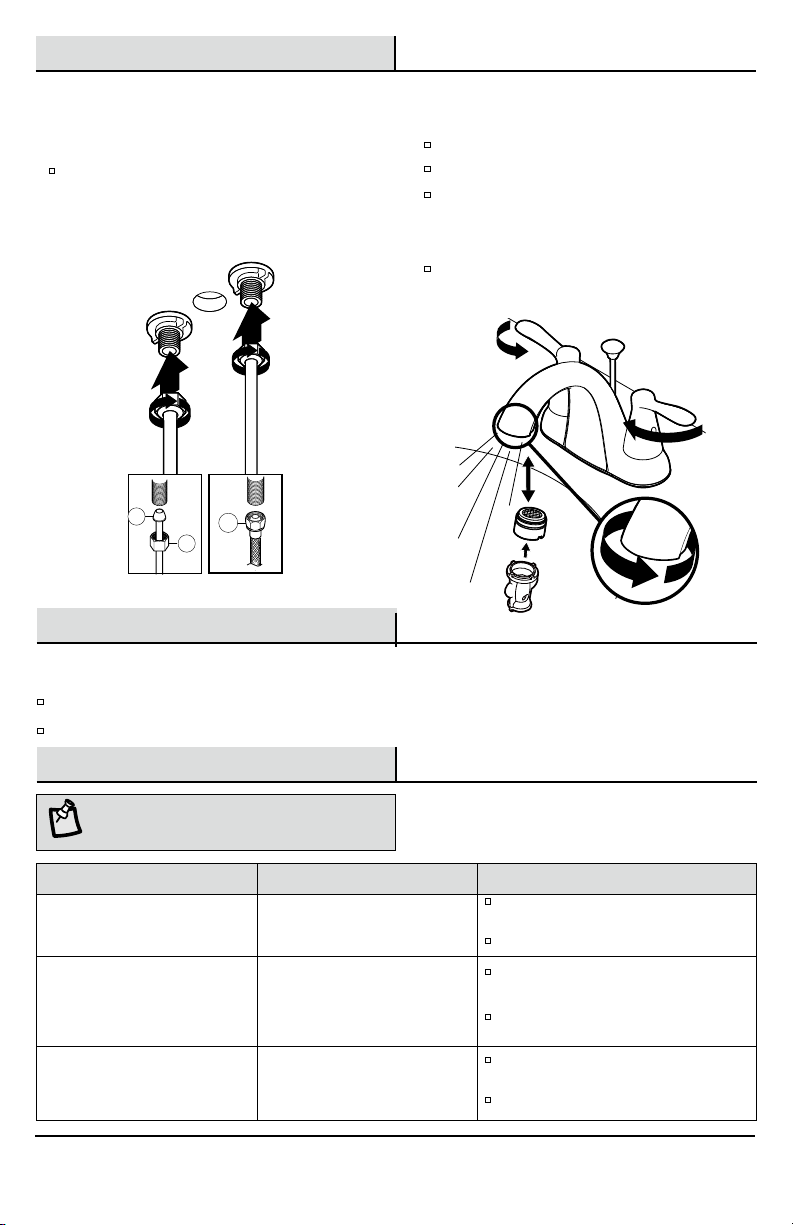

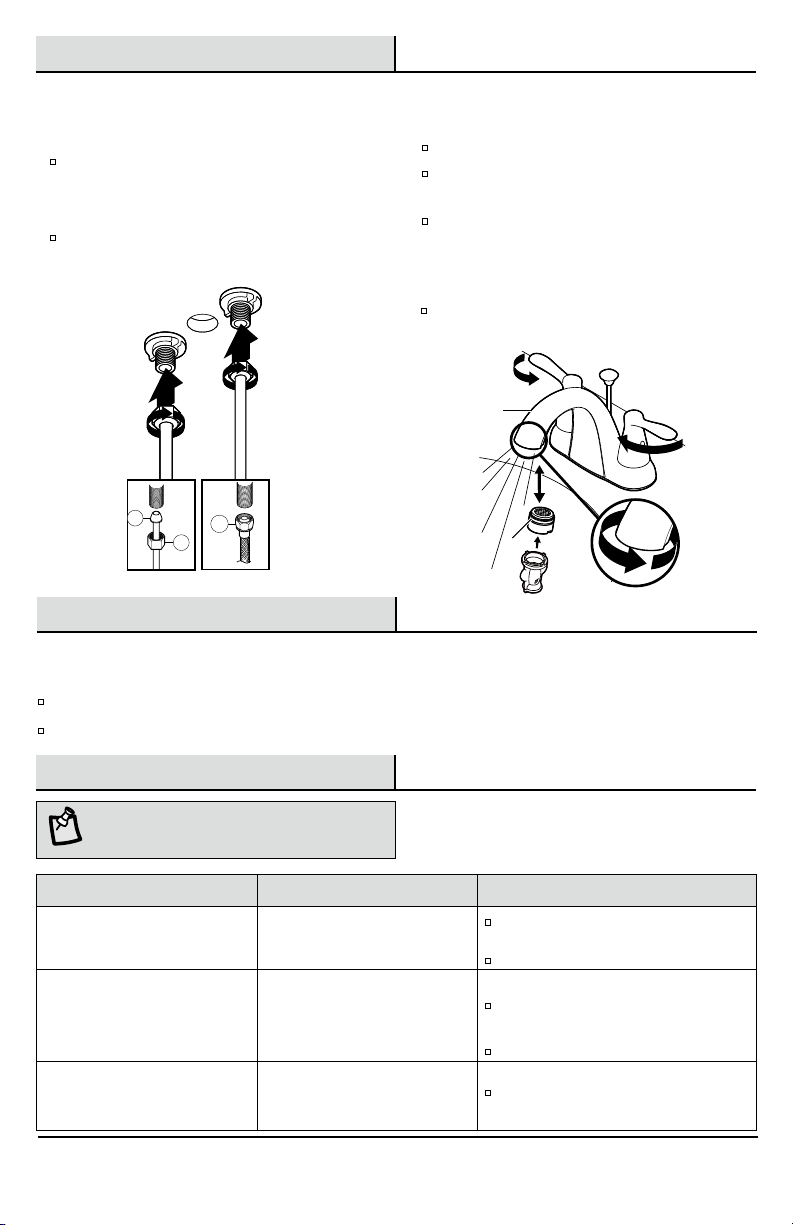

Connecting the water supply
lines
8
2
1
3
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
Use wrenches to tighten the connections. Do
not overtighten.
7HOMEDEPOT.com/GLACIERBAY
Please contact 1-855-434-5224 for further assistance.

3.1
5.1
5.2
3.2
2.
4.
1.
6.
7.
8.
9.
10.
11.
12.
Faucet ID Tags can
be found by removing
the hot water handle
DO NOT REMOVE

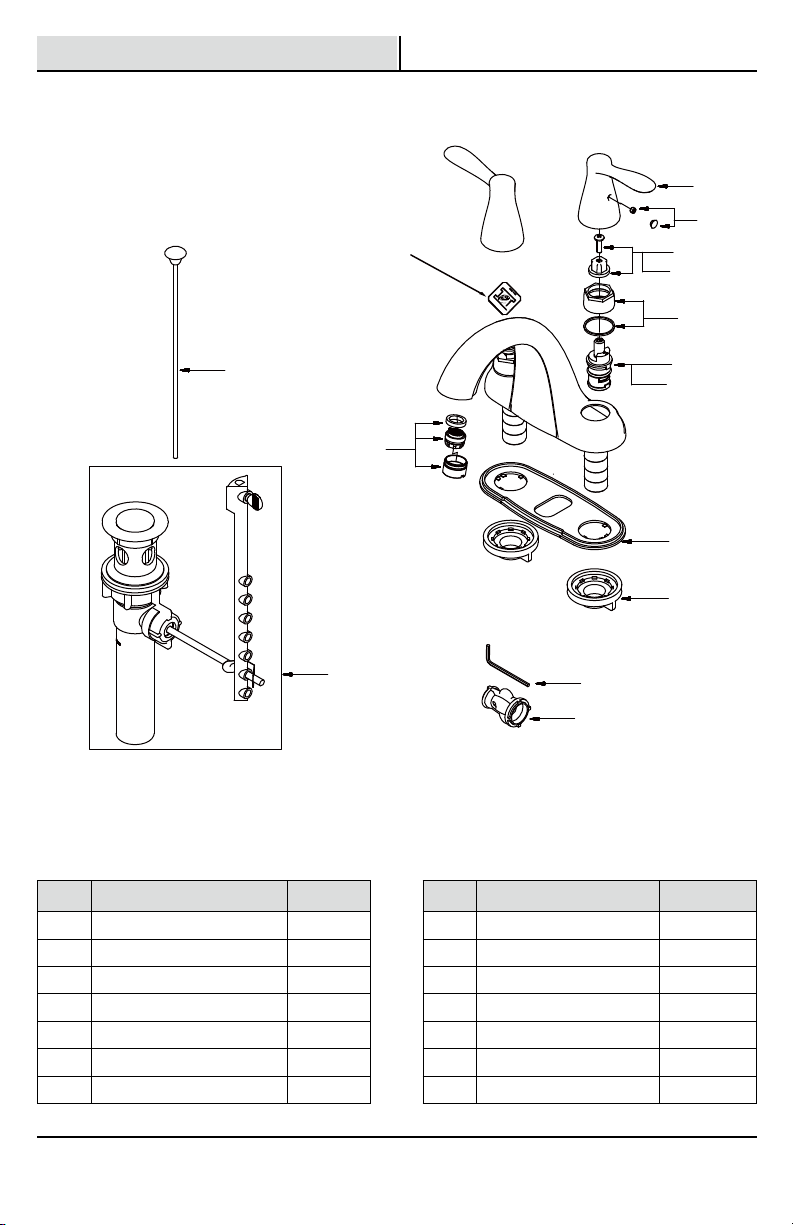

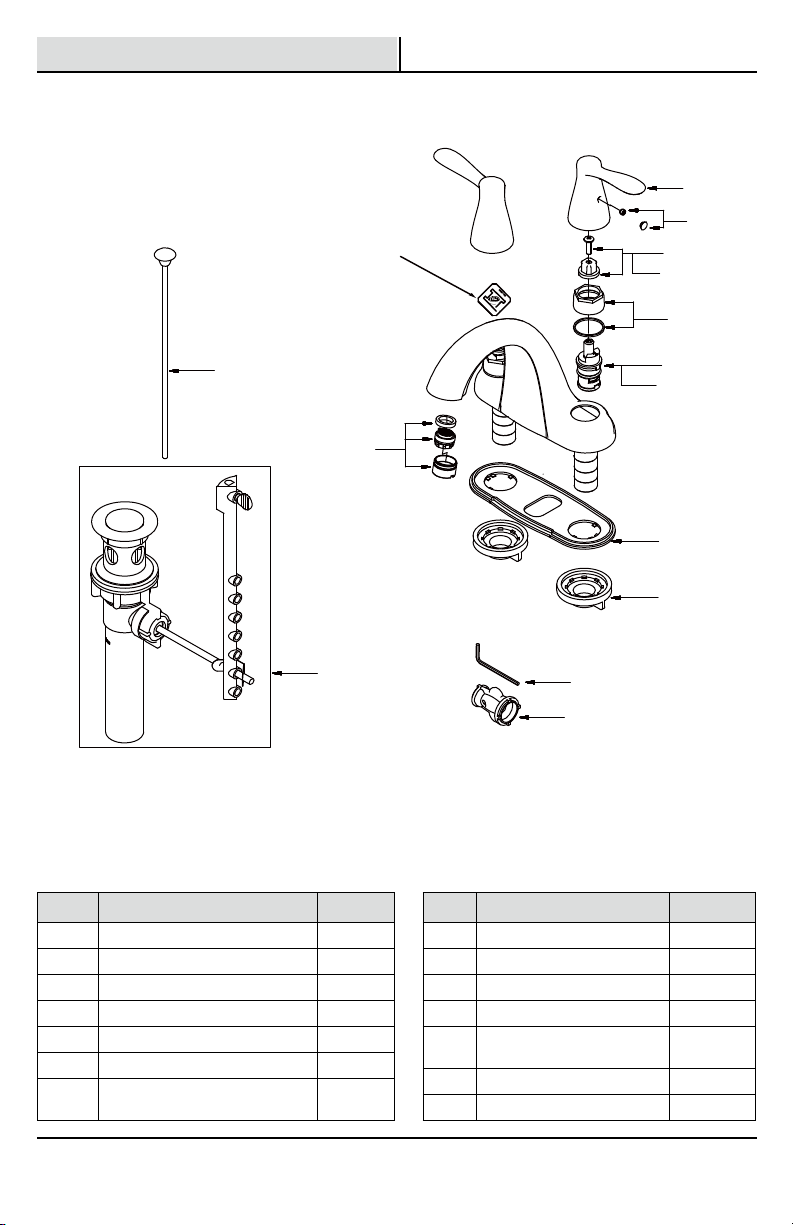

Service Parts
Part Description Part No.
1 Metal handle A069382
2 Index button A66G325
3.1 Handle adaptor (cold) A66D574H
3.2 Handle adaptor (hot) A66D574C
4 Retainer nut and washer A663631
5.1 Ceramic disc cartridge (cold) A507104N
5.2 Ceramic disc cartridge (hot) A507103N
Part Description Part No.
6 Putty plate A011005
7 Lock nut set A504023
8 Aerator A500992N-T
9 Lift rod A025041
10 Pop-up assembly A556012L
11 Hex wrench A031000NI
12 Aerator wrench A031245NI
8
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM

Questions, problems, missing parts?
Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
Retain this manual for future use.

Núm. de sku
192-981
193-014
Núm. de modelo
F51A1074CP
F51A1074BNV
GUÍA DE INSTALACIÓN Y CUIDADO
GRIFO MEZCLADOR PARA LAVABO
¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda,
llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este
1-855-434-5224
HOMEDEPOT.COM
GRACIAS
Apreciamos la conanza que ha depositado en Glacier Bay por la compra de este grifo. Nos esforzamos por crear
continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea
completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!

PLANIFICACIÓN DE LA INSTALACIÓN
HERAMIENTAS REQUERIDAS
Información Importante ...........................2
GARANTÍA .................................................2
Pre-instalación .........................................2
planicación de la instalación.............2
herramientas requeridas.....................2
Contenido del paquete.........................3
Instalación...................................................4
Cuidado y limpieza......................................7
Resolución de fallas....................................7
Piezas de repuesto......................................8
Tabla de contenido
Pre-instalación
GARANTÍA
Información Importante
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra
garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres
de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier producto o pieza que se demuestre está
defectuosa. Símplemente, devuelva el producto a cualquiera de las ubicaciones de venta al detalle de The Home Depot o llame
al 1-855-HD Glacier (1-855-434-5224) para recibir el artículo de reemplazo. La prueba de compra (recibo de venta original) del
comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por el uso. Esta
garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la presente, se les ha ampliado
una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros artículos de esta garantía que aplican
excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales, por lo tanto, las
limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos legales especícos y también
puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una tienda o llame al 1-855-HD Glacier para más
detalles.
Antes de comenzar a instalar este producto, asegúrese de que todas las partes estén presentes. Compare las partes con la lista de
contenido del paquete. Si hace falta alguna parte o se encuentra dañada, no intente instalar el producto. Póngase en contacto con
servicio al cliente para las partes de reemplazo.
Llave
ajustable
Tenaza con
ajustes
Gafas de
seguridad Sellador (2)Líneas
de sumin-
istro
GARANTÍA DE POR VIDA LIMITADA
Cumpla con todos los códigos locales de plomería y de construcción.
Tape el desagüe del lavabo para evitar que se pierdan piezas.
Lea el apartado Cuidado y Limpieza de esta guía
2

B
G
O
F
M
K
J
I
L
E
D
H
C
A
N
Tubo de desagüe
Ensamblaje del grifo
Pre-instalación (continuación)
CONTENIDO DEL PA QUETE
Pieza Descripción Cantidad
A Grifo 1
B Aireador 1
C Tuerca de seguridad 2
D Brida del desagüe (Preensamblada al cuerpo del desagüe (G)) 1
E Arandela de goma (Preensamblada al cuerpo del desagüe (G)) 1
F Tuerca de seguridad (Preensamblada al cuerpo del desagüe (G)) 1
G Cuerpo del desagüe 1
H Émbolo (Preensamblada al cuerpo del desagüe (G)) 1
I Varilla de levantamiento 1
J Tornillo de pulgar (Preensamblado a varilla de levantamiento (K)) 1
K Correa de varilla de levantamiento 1
L Gancho de resorte (Preensamblado a varilla de bola (M)) 1
M Varilla de bola 1
N Tuerca de bola (Preensamblada a varilla de bola (M)) 1
O Buje (Preensamblado a varilla de bola (M)) 1
3HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.

Cómo preparar el ensamblaje
emergente
Retira el tapón (H) y la brida (D).
Enrosca la tuerca (F) hasta el límite. Presiona
la junta (E) hacia abajo.
Instalación
2
A
C
Cómo instalar el ensamblaje
del grifo
Cierre el suministro de agua.
Si es necesario, retire el grifo viejo y limpie la
supercie de instalación.
1
Coloca el ensamblaje del grifo (A) en los ori
ciosde montaje del lavamanos.
Asegura el ensamblaje del grifo (A) al
lavamanoscon las tuercas de montaje (C)
incluidas.
CAUTION : Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
NOTE: Si el lavamanos es irregular, usa silicona
debajode la junta .
H
D
E
F
4

1
1
1
1
2
3
Instalación del cuerpo del
desagüe Instalación del émbolo y la varilla de bola
Inserte el émbolo (H) en el agujero del desagüe en
el lavabo.
Aplique masilla de silicona (no incluida) bajo la brida
del desagüe (D) y coloque la brida del desagüe (D)
sobre el agujero del desagüe en el lavabo.
Desde abajo del lavabo, atornille el cuerpo del
desagüe (G) sobre la brida del desagüe (D). Asegúrese
de que la abertura (1) para la varilla de bola en el
cuerpo del desagüe (G) quede mirando hacia la parte
trasera del lavabo.
Apriete la arandela de goma (E) y la tuerca de
seguridad (F) en el cuerpo del desagüe (G).
Retire la correa de la varilla de levantamiento (K) y el
gancho de resorte (L) de la varilla de bola (M).
Presione el buje (O) y la tuerca de bola (N) contra
el agujero en el cuerpo del desagüe (G) y apriete la
tuerca de bola (N) sobre el extremo roscado.
Instalación (continuación)
3 4
N
O
H
K
G
L
M
D
G
F
E
1
□ Retire la tuerca esférica (O). Introduzca la varilla de
rótula (M) en el cuerpo del desagüe (G) y a través del
oricio del dispositivo de cierre (H).
□ Para facilitar la retirada y limpieza, gire 90 grados el
dispositivo de cierre (H) de manera que la varilla de
rótula (M) no pase por el oricio del dispositivo de
cierre (H).
5HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.

Conexión de la varilla de bola y
la correa
Instalación de la varilla de
levantamiento
Ajuste de la varilla de
levantamiento
Ajuste la varilla de bola (M) a la posición de abajo.
Inserte la varilla de levantamiento (I) a través del grifo
(A) y abajo dentro de la correa (K). Apriete el tornillo
de pulgar (J).
Aoje el tornillo de pulgar (J) en la correa de la varilla
de levantamiento (K).
Conecte la varilla de bola (M) a la correa (K) usando
el gancho (L).
Ajuste la varilla de levantamiento (I) a la posición de
abajo y apriete de nuevo el tornillo pulgar (J).
Instalación (continuación)
6
5
7
K
K
K
K
I
J
K
L
M L
I
A
I
KJ
6

Cuidado y limpieza
Resolución de fallas
Límpielo periódicamente con un paño suave.
Este grifo está diseñado para muchos años de trabajo libre de problemas. Manténgalo como nuevo haciendo lo siguiente:
Evite usar limpiadores abrasivos, lana de acero y químicos fuertes ya que opacarán el acabado y anularán su garantía.
Problema Posible causa Solución
Hay fugas debajo de la manecilla. La tuerca retenedora se ha aojado y
el anillo O en el cartucho está sucio
o dañado.
Apriete la tuerca retenedora.
Limpie o reemplace el anillo O.
El aireador tiene fugas o tiene un
patrón inconsistente de ujo de agua.
El aireador está sucio o no está
ajustado correctamente.
Retire el aireador y revise en busca de
desechos en las mallas del aireador.
Conrme que la arandela de goma está
instalada adecuadamente.
El suministro de agua no se corta por
completo.
El asiento de goma y el resorte están
sucios o rotos.
Retire la manecilla y el cartucho para
revisar el asiento de goma y el resorte.
Límpielos o reemplácelos.
Conexión de las líneas de
suministro de agua
Conecte las líneas de suministro de agua con las
tuercas de acoplamiento (1) (no incluidas). Apriete
bien las tuercas de acoplamiento, pero no en exceso.
8
Instalación (continuación)
Comprobación de fugas
Cierre el suministro de agua al grifo.
retirar el aireador(B) del grifo (A).
Cuando haya terminado, cierre el agua y vuelva a
colocar el aireador (B) con la llave del aireador.
Gire las manecillas en el grifo (A) y deje que corra
el agua caliente y el agua fría durante al menos 1
minuto para desalojar cualquier desecho e identicar
cualquier fuga posible.
9
2
1
3
NOTA: Consulte en el apartado de piezas de repuesto de este
manual el dibujo detallado que muestra la ubicación de las
piezas enumeradas.
7HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.

3.1
5.1
5.2
3.2
2.
4.
1.
6.
7.
8.
9.
10.
11.
12.
Las etiquetas de identicación
del grifo se encontrarán al
retirar la manija del agua caliente
DO NOT REMOVE
Piezas de servicio
Pieza Descripción Pieza No.
1 Manecilla de metal A069382
2 Tapón A66G325
3.1 Adaptador de manecilla (frío) A66D574H
3.2 Adaptador de manecilla (caliente) A66D574C
4 Tuerca retenedora y arandela A663631
5.1 Cartucho de disco de cerámica (frío) A507104N
5.2 Cartucho de disco de cerámica
(caliente)
A507103N
Pieza Descripción Pieza No.
6 Placa de masilla A011005
7 Juego de tuercas de seguridad A504023
8 Aireador A500992N-T
9 Varilla de levantamiento A025041
10 Ensamblaje del elevador del
tapón del desagüe
A556012L
11 Llave hexagonal A031000NI
12 Llave del aireador A031245NI
8
Muchos cartuchos, aireadores y conjuntos de desagüe
de repuesto se pueden adquirir en la tienda Home Depot
más próxima o en línea en HOMEDEPOT.COM.

¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda,
llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este
1-855-434-5224
HOMEDEPOT.COM
Conserve este manual para uso futuro.
