Glacier bay HD883X-0004 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
TWO-HANDLE ROMAN TUB FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this roman tub
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
12/2016 REV.01HOMEDEPOT.COM
Model#
HD883X-0004
HD883X-0027D
SKU#
767441
767436
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM

Phillips
screwdriver Basin
wrench
2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................9
Troubleshooting........................................9
Service Parts ........................................... 10
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
(2) Supply
lines
Tools and Hardware Required ...............2
Operation...................................................9
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.

3
Pre-Installation (continued)

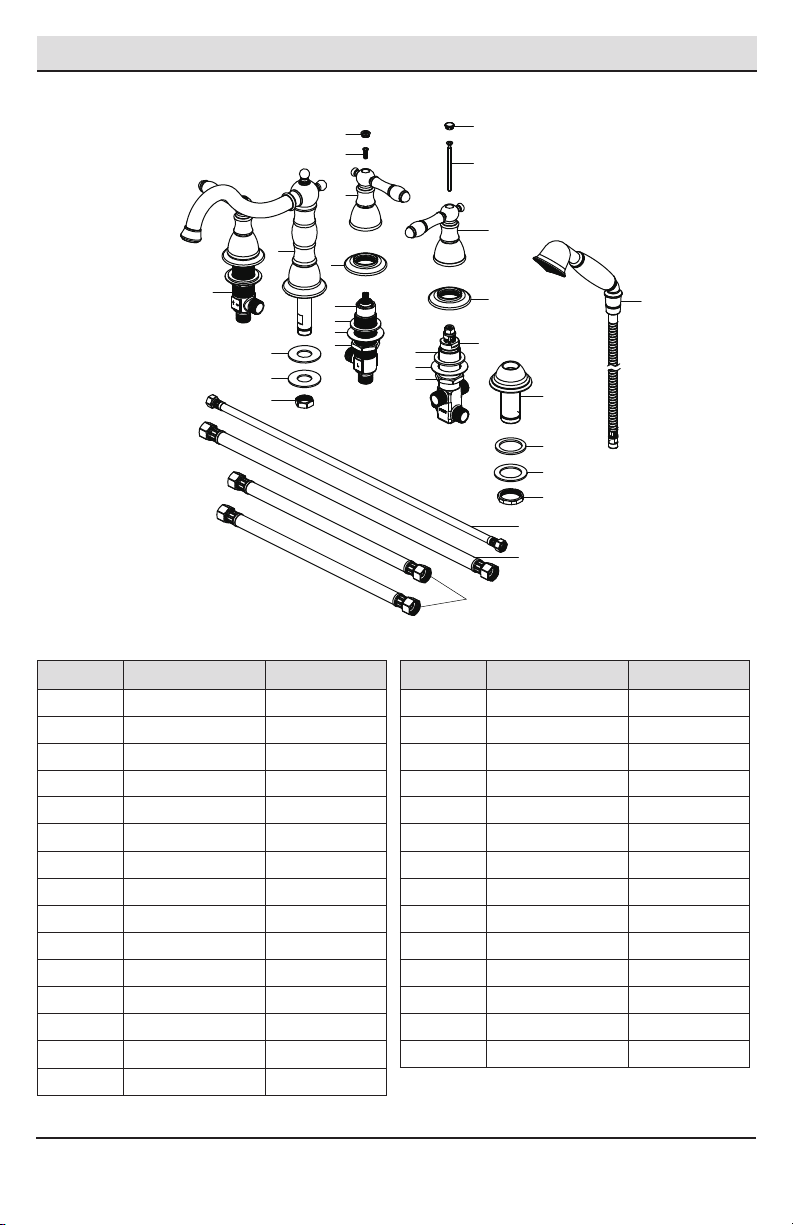

PACKAGE CONTENTS
Part Description Quantity
EIndex 2
FScrew 2
G 2
HFlange 2
Handle
Part Description Quantity
ASpout assembly 1
BRubber washer 1
CMetal washer 1
DMounting nut 1
TMetal washer 1
UMounting nut 1
V 1
WRubber washer 1
Spray support
PDiverter handle 1
QFlange 1
RDiverter body 1
SRubber washer 1
LMetal washer 2
MMounting nut 2
N 1
OScrew 1
Index
IHot end valve 1
JCold end valve 1
KRubber washer 2
AA Hose 1
BB 1
CC Hose 2
Hose
XMetal washer 1
YMounting nut 1
ZSpray assembly 1
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
A
B
C
D
G
F
E
H
IJ
K
L
M
N
O
P
Q
R
S
T
UV
W
X
Y
Z
AA
BB
CC

4
Installation
1 Preparing for installation
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface.
□Drill holes in the nished deck as shown in
the diagram below.
5 in. min.
8~16 in.
4~6 in. 4~6 in.
3 in. min.
1-3/4 in. MAX. DECK THICKNESS
1-1/8 in.
Diamter
1-3/8 in.
Diamter
1-3/8 in.
Diamter
1-3/8 in.
Diamter
1-3/8 in.
Diamter
NOTE: This kit allows up to 1-3/4 in. deck thickness.
A
B
C
D

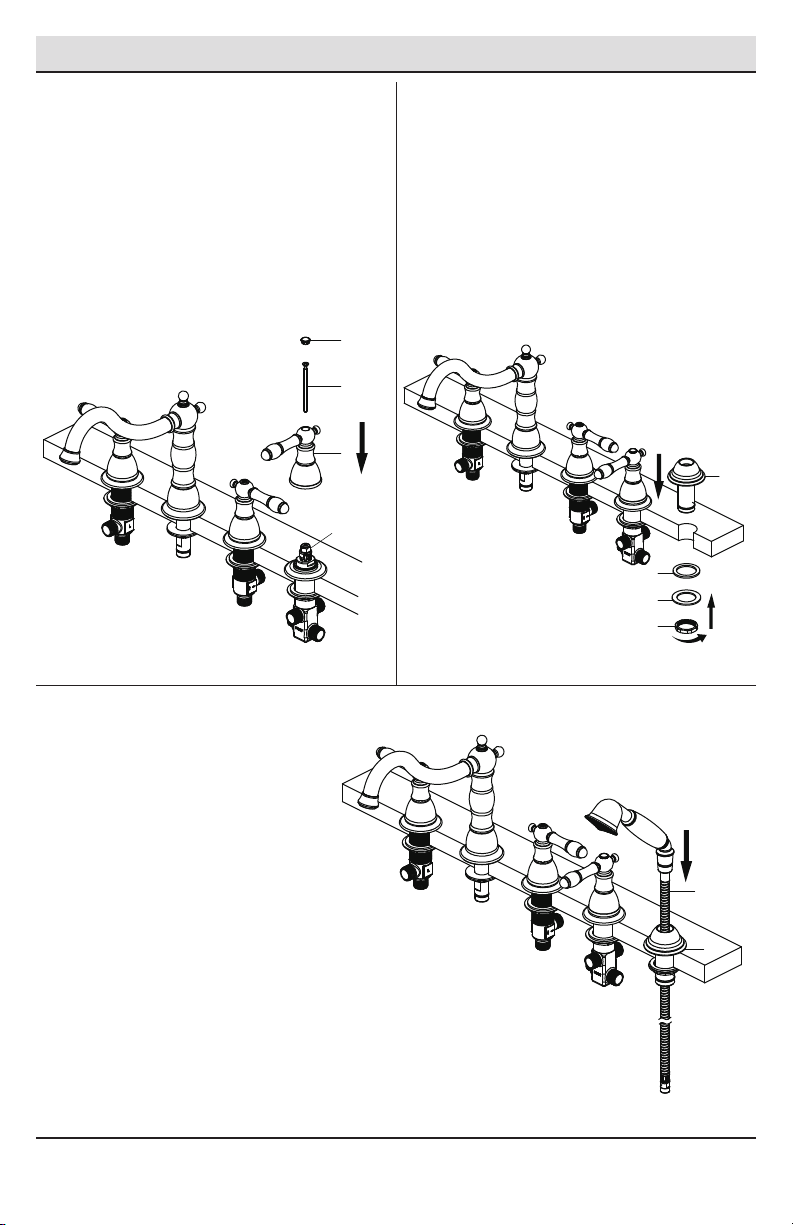

2 Installing the spout assembly
□Remove the preassembled mounting nut (D) and
washers (B & C) from the spout assembly (A).
□Insert the spout assembly (A) through the hole
in the deck.
□Secure the spout assembly (A) with the rubber
washer (B), metal washer (C) and mounting
nut (D).
3 Removing the mounting kits
□Remove the indexes (E). Loosen the screws (F)
and remove the handles (G).
□Loosen the anges (H) from the valve bodys
(I & J). Adjust the rubber washers (K), metal
washers (L) and mounting nuts (M) to the
bottom of valve bodys (I & J).
I
K
L
M
K
L
M
J
H
H
G
F
E
E
F
G

5
Installation (continued)
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.

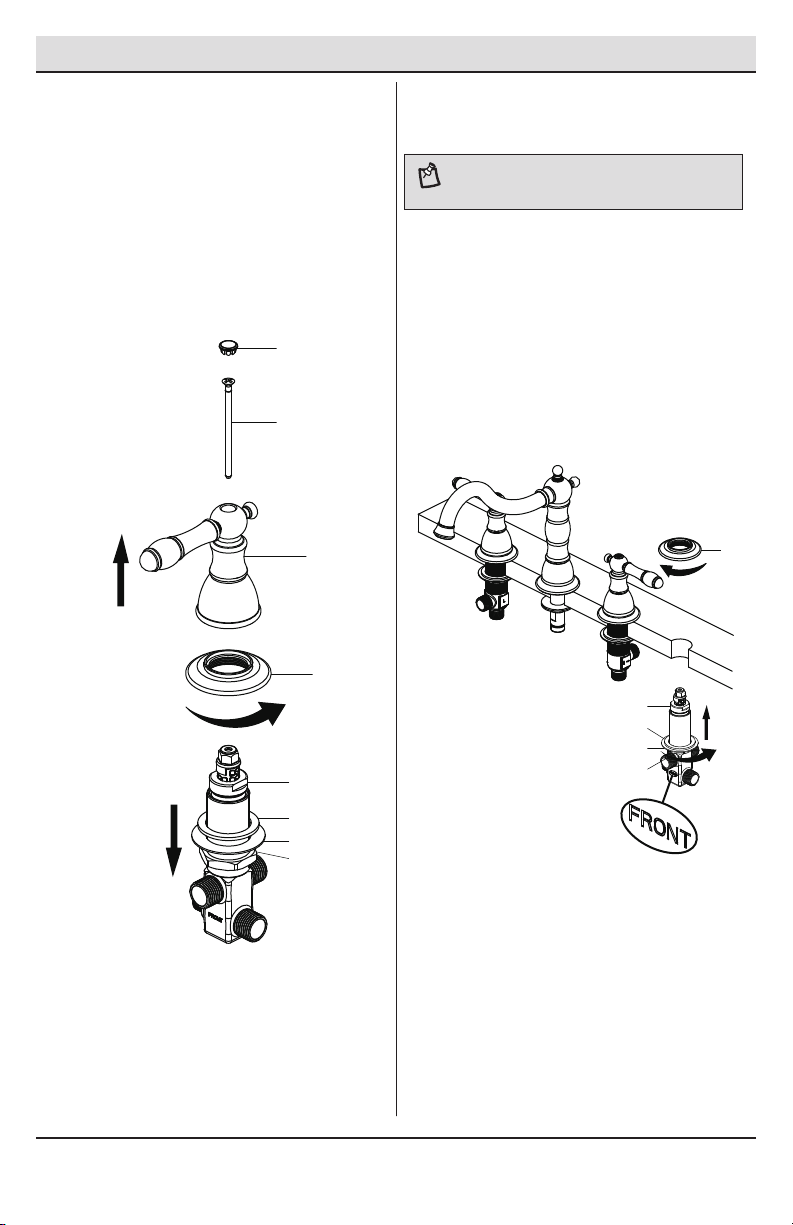

4 Installing the valve bodies
□From underneath the deck, insert the cold end
valve (J) with the rubber washer (K), metal
washer (L) and mounting nut (M) through
the hole on the right (cold) side.
□From above, thread the ange (H) onto the
valve body (J).
□Tighten the mounting nut (M) using a basin
wrench, so that the ange (H) sits ush against
the nished deck surface.
□Repeat this procedure for the hot end valve (I)
on the left (hot) side.
NOTE: The hot end valve is identied with a label.
H
K
L
M
J
I
G
F
E
1
5 Installing the handle
□Place the handle (G) onto the cartridge stem (1)
and tighten with the screw (F). Insert the
index (E).
□Place the other handle onto the left (hot) valve
and install the same way.

7 Installing the diverter valve
body
□From underneath the deck, insert the diverter
valve body (R) with the rubber washer (S),
metal washer (T) and mounting nut (U) through
the hole.
□From above, thread the ange (Q) onto the
diverter valve body (R).
□Tighten the mounting nut (U) using a basin
wrench, so that the ange (Q) sits ush against
the nished deck surface.
6 Removing the mounting kits
□Remove the index (N). Loosen the screw (O)
and remove the diverter handle (P).
□Loosen the ange (Q) from the diverter valve
body (R). Adjust the rubber washer (S), metal
washer (T) and mounting nut (U) to the bottom
of diverter valve body (R).
6
Installation (continued)
Q
R
S
T
U
NOTE: Make sure that the face marked with "FRONT" on
the diverter valve body (R) is facing forward.
Q
R
S
T
U
N
O
P

8 Installing the diverter handle
□Before installation, place the diverter handle (P)
onto the inverter (1) and turn it clockwise until
it stops, then remove the diverter handle (P).
□Reinstall the diverter handle (P) facing forward
onto the inverter (1) and tighten with the screw
(O). Insert the index (N).
7
Installation (continued)
9 Installing the spray support
□Remove the preassembled mounting nut (Y) and
washers (W & X) from the spray support (V).
□Insert the spray support (V) through the hole in
the deck.
□Secure the spray support (V) with the rubber
washer (W), metal washer (X) and mounting
nut (Y).
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
10 Installing the spray
assembly
□Insert the spray assembly (Z) into
the spray support (V).
N
O
P
1
V
W
X
Y
Z
V

1
2

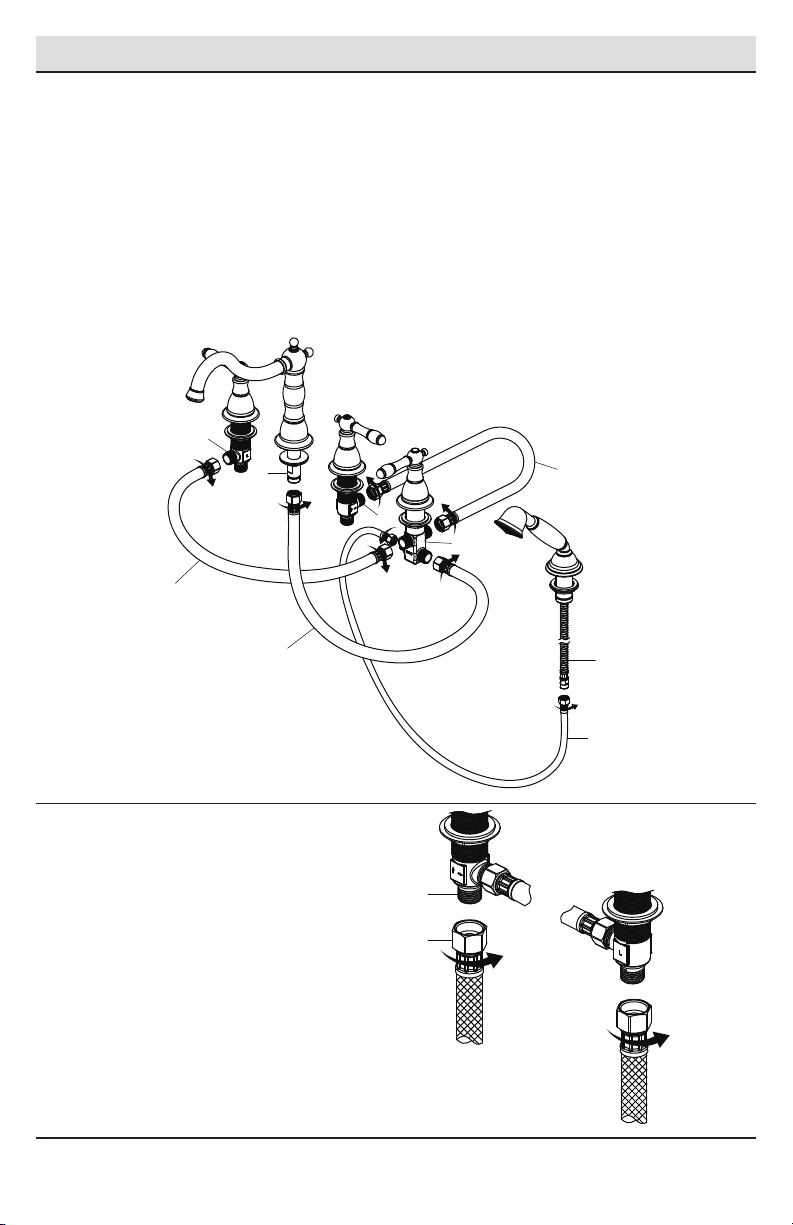

11 Connecting the hoses
□Connect one end of hoses (CC) to the two connectors on the diverter valve body (R) and the other end
of the hoses (CC) to the bottom of the hot and cold end valves (I & J).
□Connect one end of hose (BB) to the diverter valve body (R) and the other end of the hose (BB) to the
shank on spout assembly (A).
□Connect one end of hose (AA) to the diverter valve body (R) and the other end of the hose (AA) to the
spray assembly (Z).
□Gently bend the hoses to available space underneath the deck. Tighten all connections with a wrench.
8
Installation (continued)
AA
BB
CC
CC
R
I
J
A
Z
12 Making the water supply
connections
□Connect the water supply lines (1) to the
faucet inlets (2). (Supply lines are not
included.)

9
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.

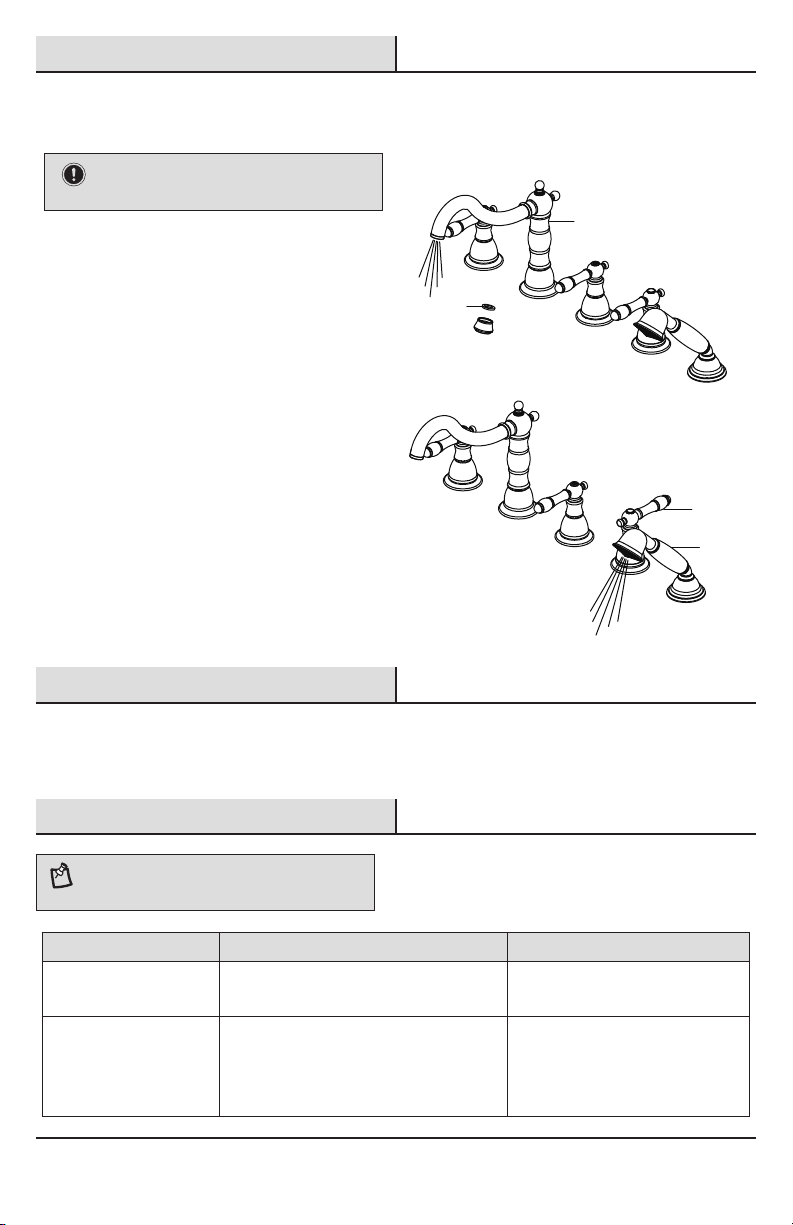

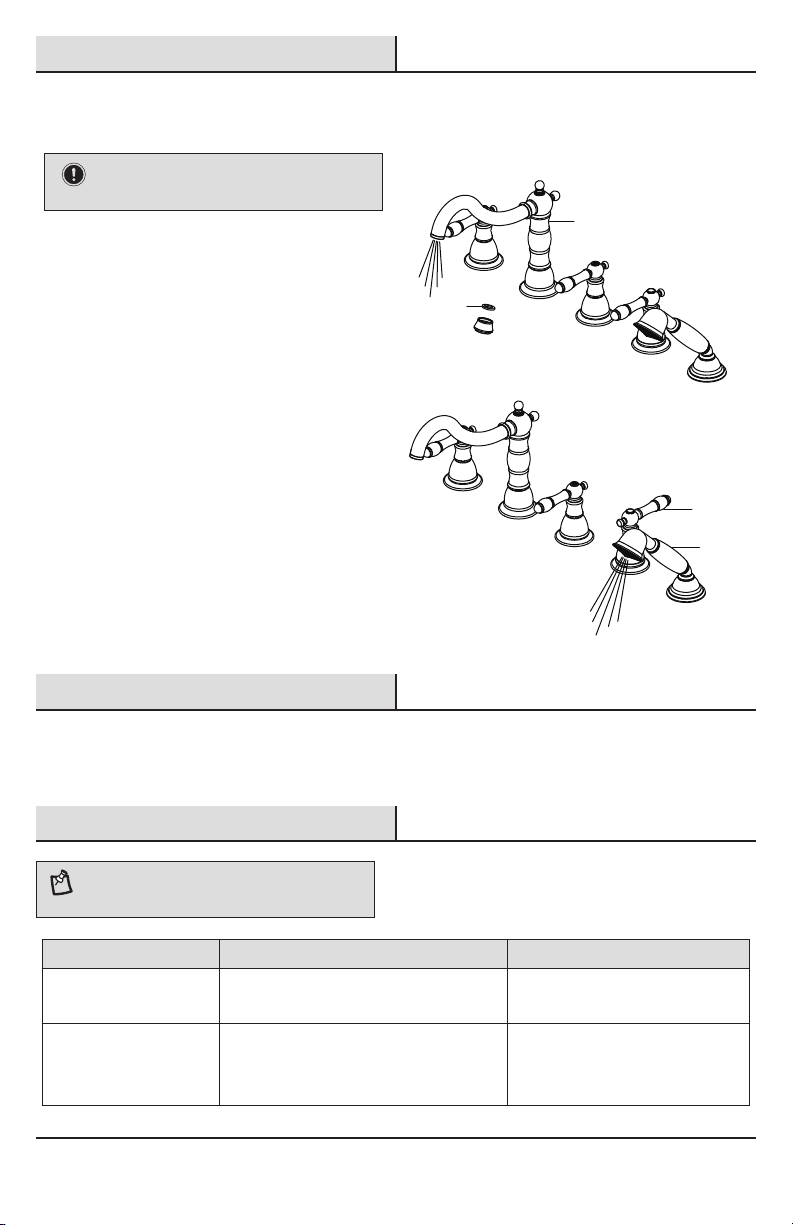

1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the spout assembly (A) to ush the water lines.
Do not lose the gasket (1) in the aerator.
□Ensure the faucet handles are in the off position,
and turn on the water supply and check for leaks.
If you discover any leaks, check your connections
to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Rotate the diverter handle (P) 180°
counter-clockwise to make the diverter
handle (P) is facing backward, and allow
both hot and cold water to run for at least
one minute each from the spray assembly (Z).
This ushes away any debris that could cause
damage to internal parts.
□While the water is running, check for leaks.
□Turn off the water and reinstall the aerator and
housing (if applicable).
Operation
1
P
Z
A

10

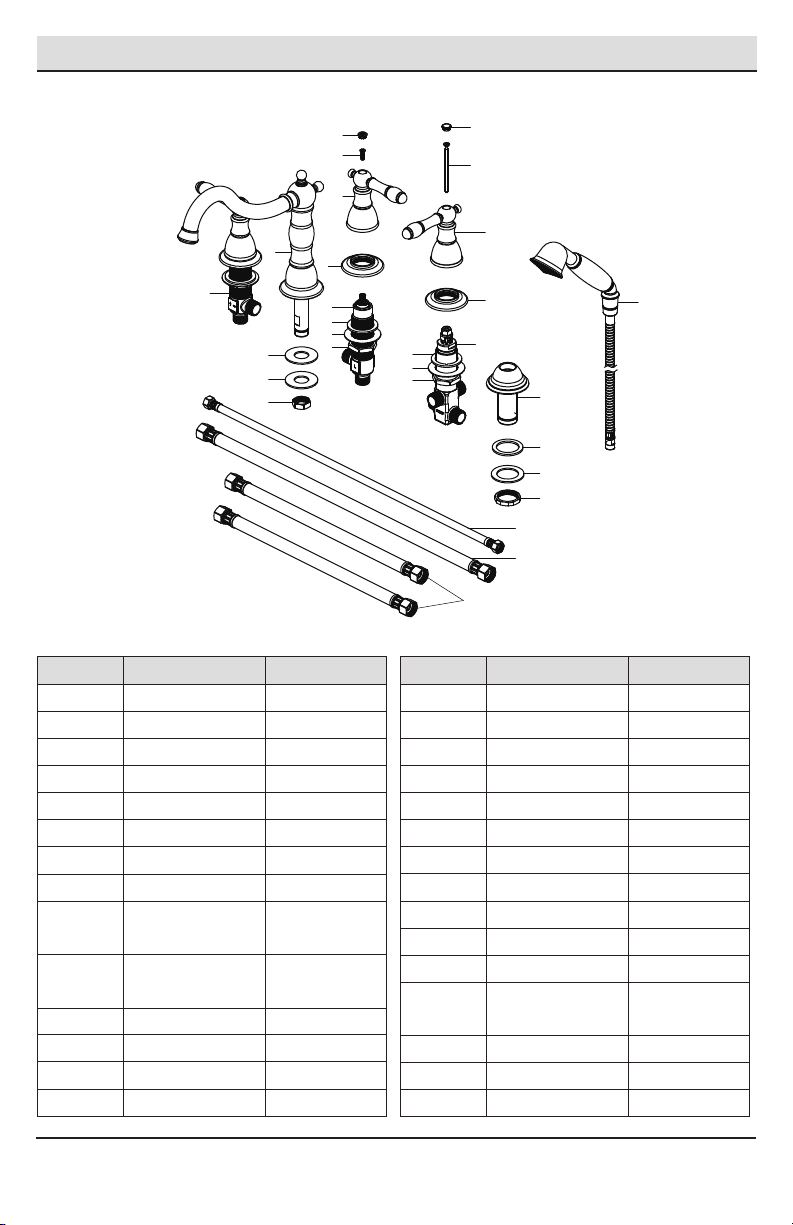

Service Parts
*Specify Finish
Faucet ID tags can be
found by removing
the hot water handle
23 Inverter RP64041
Part Description Part Number
Handle seat RP17092*
Part Description Part Number
21
22
Screw RP50066
1RP30009*
2 Accessorize cap RP80001*
3
4
5
6
7
O-ring RP60008
8
Rubber washer RP64032
9
Metal washer RP64033
Aerator
19
Index H RP10001*
10
18
Mounting nut RP56028
20
Index C RP10002*
Screw RP50005
Metal washer RP64024
Mounting nut RP56014
Wearable ring RP64002
Index RP10007*
11
12
13
14
Handle RP13150*
15
Handle seat RP17036*
16
Flange RP80412*
Cartridge H RP20087
Bonnet nut RP70001
Cartridge C RP20088
17 Rubber washer RP64023
Diverter RP70235
25
26
Connector RP70426
24 Bonnet nut RP70043
30 Hose RP70046
Spray assembly RP38337*
28
29
Mounting nut RP56016
27 Metal washer RP64147
32 Hose RP70042
31 Hose RP70063
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
30
31
32
1
2
3
4
5
6
7
9
10 11
12
13
14
15
16
17
18
19
11
20
21
22
13
23
24
25
26
8
17
27
28
17
18
19
29

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
Modelo núm.
HD883X-0004
HD883X-0027D
GRIFO DE DOS LLAVES PARA BAÑERA ROMANA
Agradecemos la con anza que has depositado en Glacier Bay al comprar este grifo para bañera romana. Nos
esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet
para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir a Glacier Bay!
SKU núm.
767441
767436
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM

Destornillador
Phillips Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Líneas de
suministro
13
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................13
Garantía...................................................13
Pre-instalación .......................................13
.............13
Herramientas y herrajes necesarios....13
Contenido del paquete.........................14
Instalación ..............................................15
Funcionamiento......................................20
Cuidado y limpieza ................................20
Piezas de repuesto ................................21
Planicación de la instalación Solución de problemas...........................20
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.

14
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
EÍndice 2
FTornillo 2
G 2
HBrida 2
Llave
Pieza Descripción Cantidad
AEnsamblaje del caño 1
BArandela de hule 1
CArandela metálica 1
DTuerca de montaje 1
TArandela metálica 1
UTuerca de montaje 1
V 1
WArandela de hule 1
Soporte del rociador
PManija de desviador 1
QBrida 1
RCuerpo del desviador 1
SArandela de hule 1
LArandela metálica 2
MTuerca de montaje 2
N 1
OTornillo 1
Índice
IVálvula de borde
para agua caliente 1
JVálvula de extremo
para agua fría 1
KArandela de hule 2
AA Manguera 1
BB 1
CC Manguera 2
Manguera
XArandela metálica 1
YTuerca de montaje 1
ZEnsamblaje
del rociador 1
A
B
C
D
G
F
E
H
IJ
K
L
M
N
O
P
Q
R
S
T
UV
W
X
Y
Z
AA
BB
CC

15
Instalación
1 Cómo prepararse para la
instalación
□Taladra oricios en la plataforma acabada,
como se muestra en el diagrama más abajo.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
12.7 cm mín.
20,32 cm a 40,64 cm
10,16 cm
a 15,24 cm 10,16 cm
a 15,24 cm
7.62 cm
mín.
GROSOR MÁXIMO DE LA PLATAFORMA DE 4,44 CM
diámetro
de 2.86 cm
diámetro
de 3.49 cm
diámetro
de 3.49 cm
diámetro
de 3.49 cm
diámetro
de 3.49 cm
NOTA: Este kit permite un grosor de plataforma de hasta
1-3/4" (4,44 cm).
2 Cómo instalar el ensamblaje
del caño
□Quita la tuerca de montaje preensamblada (D) y
las arandelas (B y C) del conjunto del caño (A).
□Inserta el conjunto del caño (A) a través del
oricio en la plataforma.
□Asegura el conjunto del caño (A) con la
arandela de hule (B), las arandela de metal (C)
y la tuerca de montaje (D).
A
B
C
D
Cómo quitar los kits de montaje
3
□Quita los índices (E). Aoja los tornillos (F)
y quita las manijas (G).
□Quita las bridas (H) de los cuerpos de la válvula
(I y J). Ajusta las arandelas de goma (K) y de
metal (L), así como las tuercas de montaje (M)
en la parte inferior de los cuerpos de la válvula
(I y J).
I
K
L
M
K
L
M
J
H
H
G
F
E
E
F
G

16
Instalación (continuación)
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
4 Cómo instalar los cuerpos
de la válvula
□Desde la parte inferior de la plataforma, inserta
el cuerpo de la válvula con la arandela (J) de
goma (K), la arandela metálica (L) y el tornillo
de montaje (M) por los oricios del lado derecho
(agua fría).
□Desde arriba, enrosca la brida (H) en la válvula
con la arandela (J).
□Aprieta la tuerca de montaje (M) con la llave de
grifería, de modo que la brida (H) quede a ras
con la supercie de la plataforma con acabado.
□Repite este procedimiento para la válvula de
extremo para agua caliente (I) del lado
izquierdo (caliente).
NOTA: La válvula de agua caliente está identicada con
una etiqueta.
5 Cómo instalar la llave
□Coloca la llave (G) en el vástago del cartucho (1)
y aprieta con el tornillo (F). Inserta el índice (E).
□Coloca la otra llave sobre la válvula izquierda
(agua caliente) e instala de la misma manera.
G
F
E
1
H
K
L
M
J
I

7 Cómo instalar el cuerpo de la
válvula del desviador
□Desde abajo de la plataforma, inserta el cuerpo
de la válvula del desviador (R) con la arandela
de hule (S), la arandela de metal (T) y la tuerca
de montaje (U) a través del oricio.
□Desde arriba, enrosca la brida (Q) en el cuerpo
de la válvula del desviador (R).
□Aprieta la tuerca de montaje (U) con la llave de
grifería, de modo que la brida (Q) quede a ras
con la supercie de la plataforma con acabado.
□Quita el índice (N). Aoja el tornillo (O) y quita
la manija del desviador (P).
□Aoja la brida (Q) del cuerpo de la válvula del
desviador (R). Ajusta las arandelas de goma (S)
y de metal (T) más la tuerca de montaje (U) a
la parte inferior del cuerpo de la válvula del
desviador (R).
6 Cómo quitar los kits de montaje
17
Instalación (continuación)
NOTA: Asegúrate de que el lado marcado como “PARTE
FRONTAL” del cuerpo de la válvula del desviador (R) quede
mirando hacia delante.
Q
R
S
T
U
Q
R
S
T
U
N
O
P

8 Cómo instalar la manija del
desviador
□Antes de la instalación, coloca la manija del
desviador (P) sobre el inversor (1) y gira hacia
la derecha hasta que se detenga; enseguida
quita la manija (P).
□Vuelve a instalar la manija del desviador (P)
mirando hacia delante en el inversor (1) y
aprieta con el tornillo (O). Inserta el índice (N).
9 Cómo instalar el soporte del
rociador
□Quita la tuerca de montaje preensambada (Y) y
las arandelas (W y X) del soporte del rociador (V).
□Inserta el soporte del rociador (V) a través del
oricio en la plataforma.
□Asegura el soporte del rociador (V) con la
arandela plástica (W), la arandela de metal (X)
y la tuerca de montaje (Y).
18
Instalación (continuación)
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
10 Cómo instalar el conjunto
del rociador
□Inserta el conjunto del rociador (Z)
dentro del soporte de este (V).
N
O
P
1
V
W
X
Y
Z
V

12 Cómo hacer las conexiones
del suministro de agua
□Conecta las líneas del suministro de agua (1)
a las entradas del grifo (2). (Las líneas de
suministro no están incluidas).
11 Cómo conectar las mangueras
□Conecta un extremo de las mangueras (CC) a los dos conectores en el cuerpo de la válvula del desviador
(R) y el otro extremo (CC) a la parte inferior de las llaves de agua fría y caliente (I & J).
□Conecta un extremo de la manguera (BB) al cuerpo de la válvula del desviador (R) y enseguida el otro
extremo (BB) al vástago del conjunto del caño (A).
□Conecta un extremo de la manguera (AA) al cuerpo de la válvula del desviador (R) y el otro extremo (AA)
al conjunto del rociador (Z).
□Con cuidado, dobla las mangueras para que quepan en el espacio disponible debajo de la plataforma.
Aprieta con una llave todas las conexiones.
19
Instalación (continuación)
AA
BB
CC
CC
R
I
J
A
Z
1
2

20
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
□Gira la manija del desviador (P) 180° hacia la
izquierda para que está (P) quede mirando
hacia atrás, y deja que el agua fría y caliente
del conjunto del rociador (Z) corran al menos
por un minuto. Esto elimina cualquier desecho
que pudiera dañar las piezas internas.
□Mientras el agua uye, verica que no haya fugas.
1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del conjunto del caño (A) para descargar las
líneas de agua. No aojes la junta (1) en el aireador.
□Asegúrate de que las manijas del grifo estén
cerradas, abre el suministro del agua y comprueba
que no haya ltraciones. Si descubres alguna
ltración, verica tus conexiones para asegurarte
de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
Funcionamiento
1
P
Z
A
