Glacier bay HD67816W-5001 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
SINGLE-HANDLE LAVATORY FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
9/2017 REV.01HOMEDEPOT.COM
Model#
HD67816W-5001
HD67816W-5004
HD67816W-5027D
Internet#
302871351
302871345
302871342
SKU#
1002707348
1002707354
1002707356

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................7
Service Parts ........................................... 8
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................6
HacksawPliers
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)

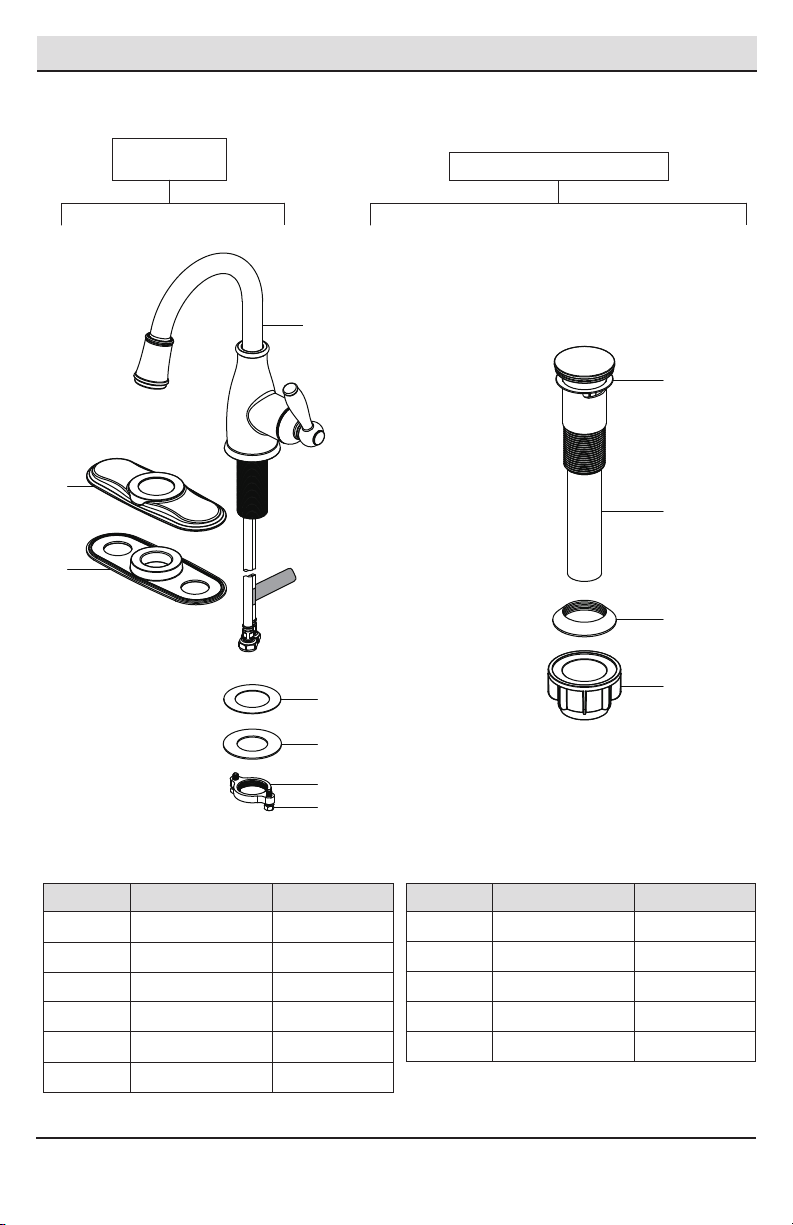

PACKAGE CONTENTS
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Faucet Assembly Press Pop-Up Assembly
Part Description Quantity
A 1Faucet
B 1Deck plate
C 1Gasket
D 1Plastic washer
E 1Metal washer
F 1Nut
G 2Screw
Part Description Quantity
H 1Top gasket
I 1Pop-up body
J 1Bottom gasket
K 1Nut
A
D
E
F
G
B
C
H
I
J
K

Installation
4

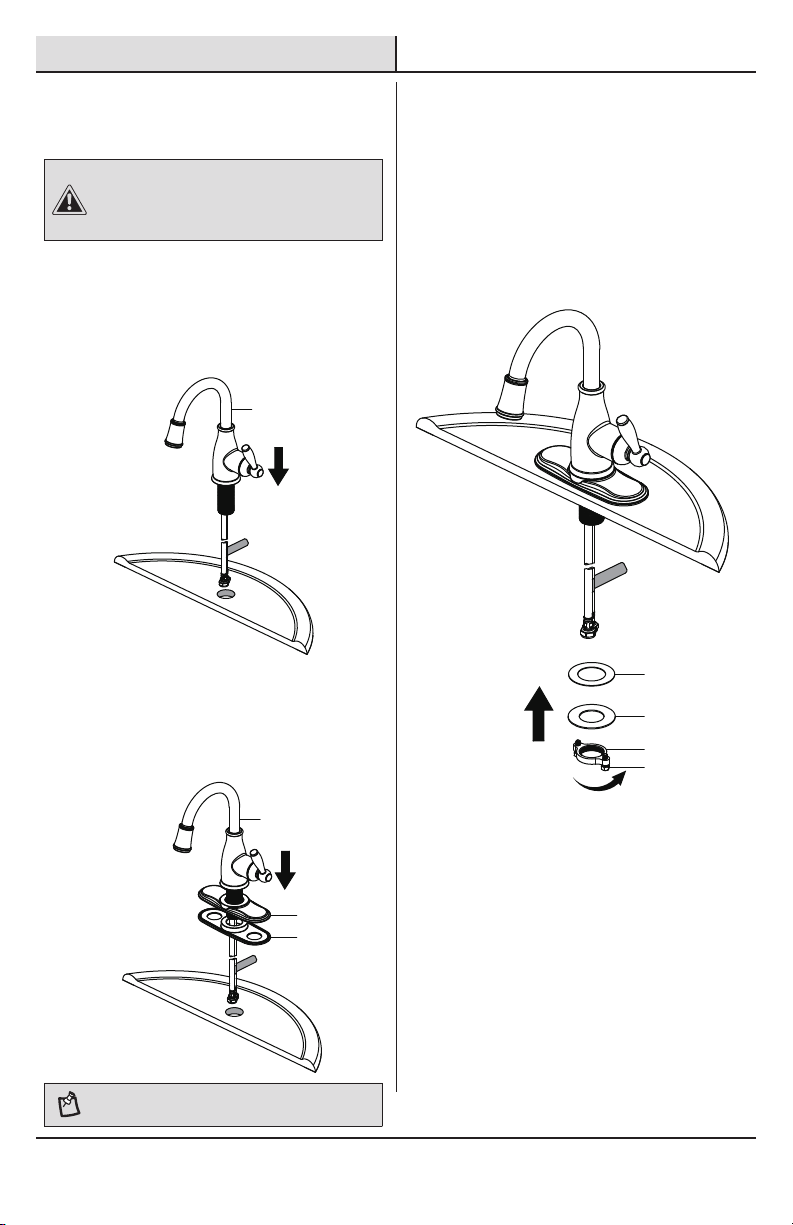

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
2 Securing the faucet
□Install the plastic washer (D), and metal washer
(E) onto the threaded mounting shank.
□Thread the nut (F) onto the mounting shank.
Lock the nut (F) into position by tightening the
screws (G). Do not overtighten.
□WITH DECK PLATE: Align the hole in the gasket
(C) and deck plate (B) with the mounting hole in
the sink. Place the faucet (A) through the deck
plate (B) and mounting hole in the sink until
the faucet (A) sets on top of deck plate (B).
□Clean the mounting surface.
□WITH FLANGE: Place the faucet (A) through the
mounting holes in the sink until the faucet (A)
sets on top of the sink.
NOTE: If the sink is uneven, use silicone under the
gasket (C).
A
B
C
A
D
E
F
G

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
5
Installation (continued)
5 Securing the pop-up body
□From underneath the sink, screw the bottom
gasket (J) and nut (K) assembly onto the pop-up
body (I) by twisting clockwise until secure.
K
I
J
3Preparing the pop-up assembly
□Remove the bottom gasket (J) and nut (K) from
the top gasket (H) and pop-up body (I).
□Attach these pieces together by pushing the
bottom gasket (J) down into the top of the
nut (K) and twisting together.
4 Installing the pop-up body
□Insert the pop-up body (I) into the sink. Ensure
that the top gasket (H) rests securely between
the top of the sink and the top of the pop-up
body (I).
H
I
H
K
I
J

6
Installation (continued)
6 Making the water supply
connections
NOTE: The hot side inlet tube is indicated by a label. Avoid
twisting wires together or placing the wires close to each
other and damaging.
□Thread the nut (1) on the supply line onto the
outlet of the water supply valve (2) and tighten
with a wrench. Do not overtighten.
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the mesh washer (1). Ensure the washer is installed,
as shown upon reinstallation of the aerator.
Operation
□Ensure the faucet (A) handle is in the off
position, and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold water handle to allow
the water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
1
2
A
1

7
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
□Ensure that the mesh washer
is properly installed.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.

8

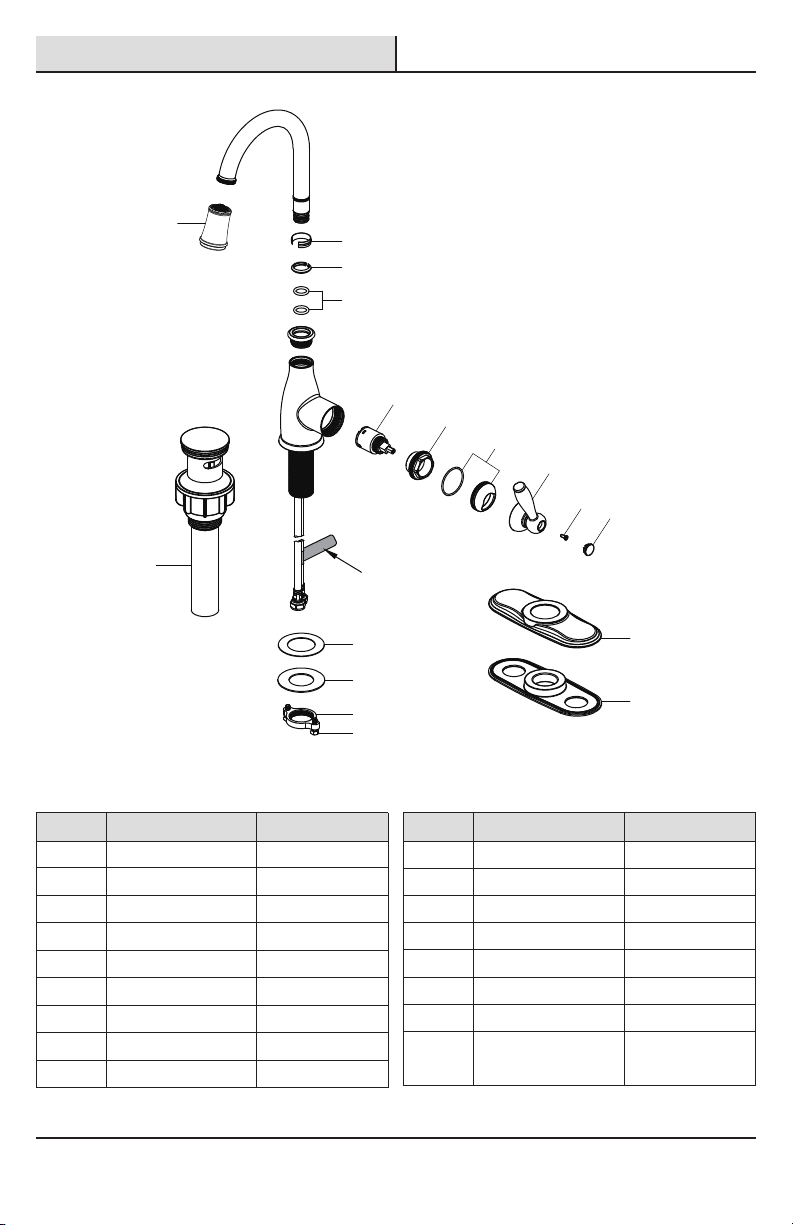

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can
be found on the
hot water inlet
Part Description Part Number
1 RP30218*
2 Wearable ring RP70077
3 Clip RP70106
5 Cartridge RP20104
6 Bonnet nut RP70613
7 Cap & O-ring RP80524*
8 Handle RP13561*
10 Index RP10089*
Aerator
4 O-ring RP60107
11 Deck plate RP80629*
9Screw RP50205
12 Gasket RP80630
14 Metal washer RP64188
Part Description Part Number
13 Plastic washer RP64131
15 Nut RP56086
17 Press pop-up
assembly RP40176*
16 Screw RP50004
17
12
3
4
5
6
7
8
10
9
11
12
13
14
15
16

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
GRIFO PARA LAVAMANOS, DE UNA SOLA LLAVE
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Internet núm.
302871351
302871345
302871342
Modelo núm.
HD67816W-5001
HD67816W-5004
HD67816W-5027D
SKU núm.
1002707348
1002707354
1002707356

11
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................11
Garantía...................................................11
Pre-instalación .......................................11
.............11
Herramientas y herrajes necesarios....11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................15
Cuidado y limpieza ................................16
Piezas de repuesto ................................17
Planicación de la instalación Solución de problemas...........................16
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Llave
ajustable
Gafas de
seguridad
SILICONE
Sellador
de silicona
Sierra
para
metales
Alicate
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Ensamblaje de
la mezcladora
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Presiona el ensamblaje emergente
Pieza Descripción Cantidad
A 1Mezcladora
B 1Placa de la cubierta
C 1Junta
D 1Arandela plástica
E 1Arandela metálica
F 1Tuerca
G 2Tornillo
Pieza Descripción Cantidad
H 1Junta superior
I 1Cuerpo emergente
J 1Junta inferior
K 1Tuerca
A
D
E
F
G
B
C
H
I
J
K

Instalación
13
1 Cómo instalar el ensamblaje
del grifo
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□Instala la arandela plástica (D) y metálica (E)
en el vástago roscado de montaje.
□Enrosca la tuerca (F) en el vástago de montaje.
Fija la tuerca (F) en posición, apretando los
tornillos (G). No aprietes demasiado.
□CON PLACA DE CUBIERTA: Alinea el oricio en la
junta (C) y la placa de cubierta (B) con el oricio de
montaje del lavamanos. Coloca el grifo (A) a través
de la placa de cubierta (B) y el oricio del montaje
del lavamanos hasta que el grifo (A) se asiente en
la parte superior de la placa de cubierta (B).
2 Cómo fijar el grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
□CON BRIDA: Coloca el grifo (A) a través de los
oricios de montaje del lavamanos hasta que el
grifo (A) se asiente en la parte superior del
lavamanos.
NOTA: Si el lavamanos es irregular, usa silicona debajo
de la junta (C).
A
B
C
A
D
E
F
G

14
Instalación (continuación)
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
K
I
J
H
I
H
K
I
J
5 Cómo asegurar el cuerpo
emergente
□Desde la parte inferior del lavamanos,
enrosca la junta inferior (J) y el ensamblaje
de la tuerca (K) en el cuerpo emergente (I)
en el sentido de las manecillas del reloj
hasta que quede seguro.
3Cómo preparar el ensamblaje
emergente
□Retira la junta inferior (J) y la tuerca (K) de la
junta superior (H) y del cuerpo emergente (I).
□Sujeta las dos piezas empujando la junta
inferior (J) hacia abajo en la parte superior
de la tuerca (K) y enroscándolas juntas.
4 Cómo instalar el cuerpo
emergente
□Inserta el cuerpo emergente (I) en el lavamanos.
Asegúrate de que la junta superior (H) descansa
de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo
emergente (I).

15
Instalación (continuación)
NOTA: El tubo de entrada del agua caliente se identica
con una etiqueta. Evita enroscar los cables juntos o
colocarlos cerca y evita dañarlos.
□Enrosca la tuerca (1) de la línea de suministro
en la salida de la válvula de suministro de
agua (2) y aprieta con una llave. No aprietes
demasiado.
6Cómo hacer las conexiones
del suministro de agua
1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aojes la arandela de malla (1). Asegura que la arandela
quede instalada, tal como se muestra, al reinstalarse el
aireador.
Funcionamiento
□Asegúrate de que las llave del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya ltraciones. Si descubres
alguna ltración, verica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre la llave de agua caliente y fría; deja que
corra agua por al menos un minuto. Esto elimina
cualquier desecho que pudiera dañar las piezas
internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
1
2
A
1

16
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Retira el aireador y verica si
hay suciedades.
□Asegúrate de que la arandela de
malla esté bien instalada.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.

17
Piezas de repuesto
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de
identicación de
la mezcladora
pueden encontrarse
en la entrada de
agua caliente.
Pieza Descripción Número de pieza
1 RP30218*
2 Anillo de uso RP70077
3 Sujetador RP70106
5 Cartucho RP20104
6 Tuerca del bonete RP70613
7 Tapa y Aro tórico RP80524*
8 Llave RP13561*
10 Índice RP10089*
Aireador
4 Aro tórico RP60107
11 Placa de la cubierta RP80629*
9Tornillo RP50205
12 Junta RP80630
14 Arandela metálica RP64188
Pieza Descripción Número de pieza
13 Arandela plástica RP64131
15 Tuerca RP56086
17 Presiona el
ensamblaje emergente RP40176*
16 Tornillo RP50004
17
12
3
4
5
6
7
8
10
9
11
12
13
14
15
16

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.

THANK YOU
GUIDE D’INSTALLATION
ET D’ENTRETIEN
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8het 19h, HNE, du lundi au vendredi au
entre 9het 18h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
ROBINET DE LAVABO À UNE SEULE MANETTE
Nous vous remercions d'avoir fait conance à Glacier Bay en achetant ce robinet de salle de bains. Nous efforçons
en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre
site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.
Merci d'avoir choisi Glacier Bay!
Internet nº
302871351
302871345
302871342
Modèle n°
HD67816W-5001
HD67816W-5004
HD67816W-5027D
UGS n°
1002707348
1002707354
1002707356

Clé à
molette
Lunettes de
protection
SILICONE
Mastic à
la silicone
Scie à
métaux
Pinces
20
Table des matières
Information importante
□ Respectez tous les codes de plomberie et du bâtiment locaux.
□ Couvrez l'évacuation de l’évier pour éviter de perdre des pièces.
□ Consultez la section entretien et nettoyage comprise dans ce guide.
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la section Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
OUTILS ET QUINCAILLERIE REQUIS
Information importante ..........................20
Garantie...................................................20
Pré-installation.......................................20
................20
Outils et quincaillerie requis................20
Contenu de l’emballage.......................21
Installation..............................................22
Utilisation ................................................24
Entretien et nettoyage ............................25
Pièces de rechange ................................26
Dépannage .............................................25
Garantie
GARANTIE À VIE LIMITÉE
Les produits Glacier Bay sont fabriqués dans le respect de normes de qualité supérieure et sont protégés par notre
garantie à vie limitée. Les produits Glacier Bay sont garantis contre les défauts de fabrication et de matériaux,
pourvu que l’acheteur original soit le propriétaire. Nous remplacerons GRATUITEMENT toute pièce ou tout produit
s’avérant être défectueux. Il suft de retourner le produit, en totalité ou en partie, à n’importe quel magasin Home
Depot ou d’appeler au 1-855-HD-GLACIER (1-855-434-5224) an de recevoir un article de rechange. Une réclamation
au titre de la garantie de Glacier Bay faite par l’acheteur original doit être accompagnée d’une preuve d’achat (reçu
de vente d’origine).
Cette garantie exclut les dommages accessoires et indirects causés par une utilisation inadéquate ou abusive, ou
par l’usure normale. Cette garantie exclut tout usage industriel, commercial ou professionnel. Pour un tel usage,
les acheteurs reçoivent par la présente une garantie limitée de cinq ans à partir de la date d’achat. Toutes les
autres modalités de la présente garantie sont applicables, à l’exception de la durée.
Certaines provinces ou certains territoires ne permettent pas l’exclusion ou la restriction des dommages
accessoires ou indirects. Par conséquent, les restrictions ou les exclusions susmentionnées pourraient ne pas
s’appliquer à votre situation. Cette garantie vous accorde des droits spéciques, mais vous pourriez aussi en avoir
d’autres, lesquels varient en fonction des provinces et territoires. Pour obtenir davantage de renseignements,
renseignez-vous en magasin ou composez le 1-855-HD-GLACIER.
Communiquez avec l’équipe du service à la clientèle au 1-855-434-5224 ou visitez le site www.HomeDepot.com.
