Glacier bay HD67458-1108D2 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Model#
HD67458-1108D2
SINGLE-HANDLE PULL-DOWN
SPRAYER KITCHEN FAUCET
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this kitchen
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
9/2021 REV.01THD
SKU#
1005126669

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents ..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................8
Service Parts ........................................... 9
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.

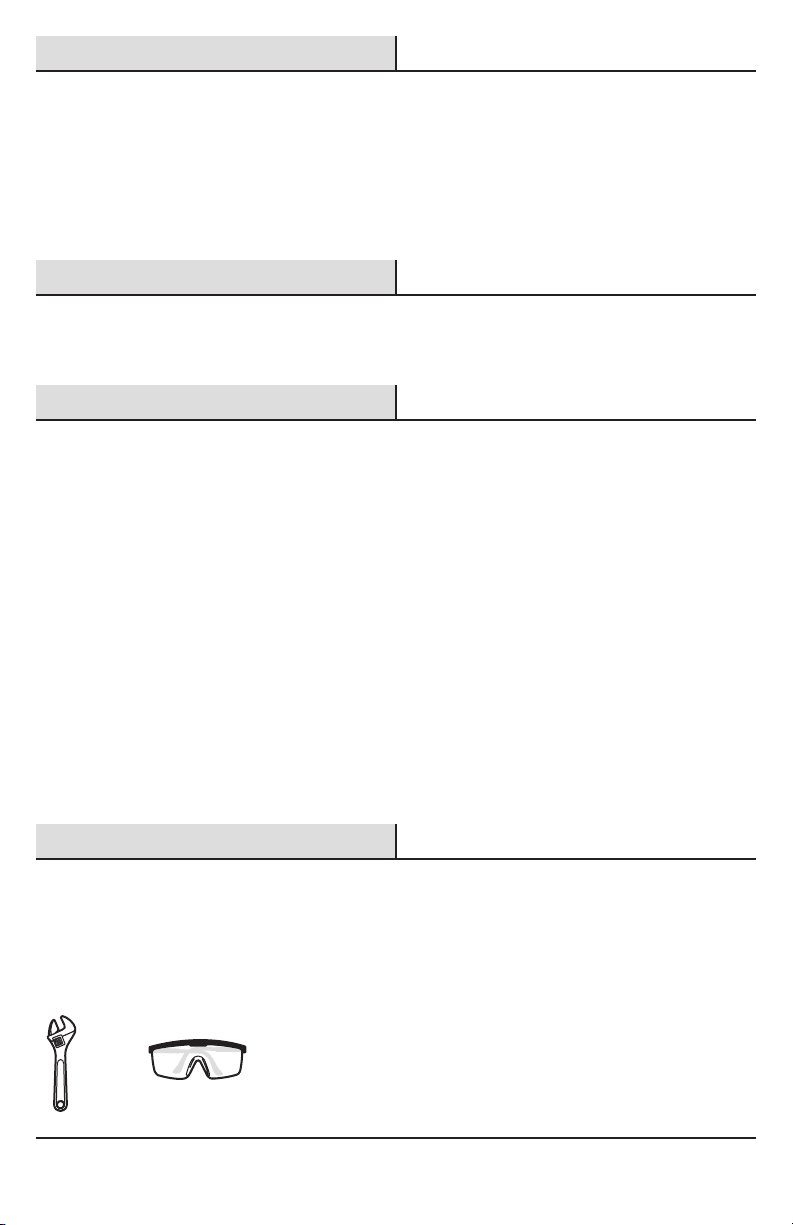

TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
Tools and Hardware Required ...............2
Operation...................................................6
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
A 1
B FastMount™ 1
Faucet assembly
C 1
D Weight 1
Quick connector
E Weight clip 1
B
C
A
D
E

4
Installation
1
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply.
□Insert the faucet assembly (A) through the hole
in the sink.
2 Securing the faucet assembly
□From underneath the sink, secure the faucet
assembly to the sink with the FastMount™
system (B). Push the FastMount™ system (B)
up over the threads until it stops against the
bottom of the sink, then hand turn (clockwise)
to tighten (Fig 1).
Installing the faucet assembly
A
Sink
Push
up
Fig 1
B
11 Push
up B
2Sink
B
Sink
33
Continue to push up
and turn clockwise
to tighten
B

5
Installation (continued)
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
4 Installing the weight
□Insert the weight (D) onto the clip (E) by sliding
it down onto the clip (E).
□Install the weight clip (E) at the point of the
hose marking “weight here”.
3 Attaching the quick connector
to the receiving block
□Push the quick connector (C) firmly upward and
attach it to the receiving block (1). Pull down
moderately to ensure the connection has been
made.
1
C
Weight
here
Weight
here
E
E
D
D

Operation
1Flushing and checking for leaks
□Pull the hose assembly out of the spout and
remove the spray head by unscrewing it from
the hose in a counterclockwise direction. Be
sure to hold the end of the hose down into the
sink and turn the faucet to the warm position
where it mixes hot and cold water.
□Flush the water lines for one minute. This flushes
away any debris that could cause damage to
internal parts. Check for leaks.
□Re-tighten any connections if necessary, but do
not overtighten. Reinstall the spray head by hand
tightening it back onto the spray hose in a
clockwise direction.
IMPORTANT: After installation is completed, turn on the
hot and cold water supplies. Check for leaks.
6
Installation (continued)
5Making the water supply
connections
□Thread the nut (1) on the supply line onto the
outlet of the water supply valve (2) and tighten
with a wrench. Do not overtighten.
NOTE: The hot side inlet tube is indicated by a label. Avoid
twisting wires together or placing the wires close to each
other and damaging.
2
1

7 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Operation (continued)
Squeeze
Pull
down
1
1
2

8
Troubleshooting
Problem Possible Cause Solution
There are leaks
underneath the handle.
The bonnet nut has come loose and the
o-ring on the cartridge is dirty or damaged.
□Use wrench to retighten the
bonnet nut sufficiently. Clean
or replace the o-ring.
The aerator leaks or has
an inconsistent water
flow pattern.
The aerator is dirty or misfitted.
The cartridge may be clogged.
□Remove the aerator and check
for debris in the aerator screens.
□Remove the cartridge and check
for debris.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
□Ensure the aerator is properly
installed.
There are leaks from the
hose underneath the deck.
The hose and discharge tube connection
may be loose.
□Tighten the connection between
the discharge tube and hose.
The hose does not retract. The weight is not installed in the
appropriate position.
□Reinstall or readjust the weight.
The water pressure is low. The connector underneath the deck is
clogged with debris.
The aerator is clogged.
□Turn off the water supply and
disconnect the connector
/ aerator.
□Unscrew the connector / aerator
and clean under running water.
□Screw the connector / aerator
back.
□Test water flow. If water
pressure is still low then replace
the connnector / aerator.
There is no hot or cold
water.
The water inlet hose was accidentally
kinked during installation and is limiting
the water flow through.
□Reinstall the water inlet hose.
There is a low flow of
water.
The screen filter in the spray head is dirty. □Turn off the water supply at
angle stop and unscrew the
spray head from spray hose.
□Clean the screen filter in the
spray head under running water.

9
Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Part Description Part Number
1RP38451*
2 Inverter RP70715
3 Cartridge & Screw RP20052
4 Bonnet nut RP70688
5 Cap RP80028*
6 Handle assembly RP13701*
Spray head and Hose 8 O-ring RP60002
Part Description Part Number
9Quick connect
assembly RP70697
10 O-ring RP60089
11 Weight RP70829
12 Weight clip RP70609
13 FastMount™ RP56096
Faucet ID tags can
be found on the
hot water inlet
7 Block RP70421
13
7
8
9
10
11
12
13
4
5
6
2

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Modelo núm.
HD67458-1108D2
MEZCLADORA PARA COCINA, CON
ROCIADOR RETRÁCTIL, UN SOLO MANERAL
Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
1005126669

12
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Llave
ajustable
Gafas de
seguridad
Tabla de contenido
Información importante .........................12
Garantía...................................................12
Pre-instalación .......................................12
.............12
Herramientas y herrajes necesarios....12
Contenido del paquete.........................13
Instalación ..............................................14
Funcionamiento......................................16
Cuidado y limpieza ................................17
Piezas de repuesto ................................19
Planificación de la instalación Solución de problemas...........................18
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

13
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
A 1
B FastMount™ 1
Ensamblaje del grifo
C 1
D Peso 1
E Sujetador con peso 1
Conector rápido
B
C
A
D
E

Desde abajo del lavamanos, asegura el conjunto
del grifo a aquel con la sistema FastMount™ (B).
Empuja la sistema FastMount™ (B) hacia arriba
sobre las roscas hasta que toque la parte inferior
del lavamanos. Enseguida gírala con la mano
(hacia la derecha) para ajustar (Fig. 1).
2 Cómo fijar el ensamblaje del
grifo
□
14
Instalación
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua.
□Coloca el ensamblaje del grifo (A) en el orificio
del fregadero.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
Lavamanos
Lavamanos
Empuja
hacia
arriba Empuja
hacia
arriba
Lavamanos
Fig 1
B
11
B
2
B
33
Continuar empujando
hacia arriba y girar hacia
la derecha para apretar
A
B

15
Instalación (continuación)
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
4 Instalar la peso
□Inserta la peso (D) en el sujetador (E)
deslizándola en el sujetador (E).
□Instala el sujetador de la peso (E) en la punta
de la manguera marcada “weight here”
(peso aquí).
3 Cómo montar el conector
rápido al bloque receptor
□Presiona firmemente el conector rápido (C)
hacia arriba y fíjalo en el bloque receptor (1).
Hala hacia abajo ligeramente para asegurar
que la conexión es segura.
Weight
here
Weight
here
E
E
D
D
1
C

1Cómo purgar las tuberías y
comprobar que no haya fugas
□Retira del caño el ensamblaje de la manguera
y retira el cabezal del rociador desenroscándolo
de la manguera en el sentido contrario a las
manecillas del reloj. Asegúrate de sostener el
extremo de la manguera hacia abajo en el
fregadero y gira el grifo a la posición de
agua tibia donde mezcla el agua caliente y
la fría.
□Deja que corra el agua por un minuto. Esto
enjuagará cualquier suciedad que podría
dañar las piezas internas. Verifica que no
haya filtraciones.
□Vuelve a ajustar las conexiones que lo necesiten,
pero sin apretar demasiado. Vuelve a instalar el
cabezal rociador ajustándolo manualmente en la
manguera del rociador de izquierda a derecha.
Funcionamiento
IMPORTANTE: Luego de terminar la instalación, abre los
suministros de agua caliente y fría. Revisa si hay filtraciones.
16
Instalación (continuación)
5Cómo hacer las conexiones
del suministro de agua
□Enrosca la tuerca (1) de la línea de suministro
en la salida de la válvula de suministro de
agua (2) y aprieta con una llave. No aprietes
demasiado.
NOTA: El tubo de entrada del agua caliente se identifica
con una etiqueta. Evita enroscar los cables juntos o
colocarlos cerca y evita dañarlos.
2
1

17 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Funcionamiento (continuación)
2Cómo quitar el conector rápido
□Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Aprieta
Hala
hacia
abajo
1
1
2

18
Solución de problemas
Problema Posible causa Solución
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay filtraciones debajo
de la manija.
La tuerca ciega se aflojó y el aro tórico
del cartucho está sucio o dañado.
□Servez-vous de la clé pour
resserrer suffisamment l’écrou à
portée sphérique. Limpia o
reemplaza el aro tórico.
El aireador tiene
filtraciones o el flujo de
agua no es constante.
El aireador está sucio o mal colocado.
El cartucho puede estar obstruido.
□Quita el aireador y comprueba
que no haya suciedad en sus
rejillas.
□Quita el cartucho y comprueba
que no haya suciedad.
□Cerciórate de que el aireador
está bien instalado.
Hay filtraciones
provenientes de la
manguera debajo
de la cubierta.
La conexión entre la manguera y el tubo
de descarga puede estar floja.
□Aprieta la conexión entre el tubo
de descarga y la manguera.
La manguera no se retrae. El peso no está instalado en la posición
adecuada.
□Vuelve a instalar o reajusta
el peso.
La presión de agua es
baja.
El conector debajo de la cubierta está
obstruido con suciedad.
El aireador está obstruido.
□Cierra el suministro de agua
y desconecta el conector
/ aireador.
□Desenrosca el conector
/ aireador y limpia debajo
del agua corriente.
□Vuelve a enroscar el conector
/ aireador en su sitio.
□Comprueba el flujo de agua.
Si la presión de agua todavía
es baja, sustituye el conector
/ aireador.
No hay agua caliente
o fría.
La manguera de entrada de agua se torció
accidentalmente durante la instalación y
está limitando el flujo de agua.
□Vuelve a instalar la manguera
de entrada de agua.
El flujo de agua es bajo. El filtro de malla en el cabezal del rociador
está sucio.
□Cierra el suministro de agua
en la llave angular de paso y
desenrosca el cabezal del
rociador de su manguera.
□Limpia el filtro de malla en el
cabezal del rociador bajo un
chorro de agua.

19
Piezas de repuesto
*Especificar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de
identificación de la
mezcladora pueden
encontrarse en la
entrada de agua
caliente.
Pieza Descripción Número de pieza
1RP38451*
2 Invertidor RP70715
3 Cartucho y Tornillo RP20052
4 Tuerca del bonete RP70688
5 Tapa RP80028*
6 Ensamblaje de la llave RP13701*
Cabezal rociador
y manguera
8 Aro tórico RP60002
Pieza Descripción Número de pieza
9Ensamblaje del
conector rápido RP70697
10 Aro tórico RP60089
11 Peso RP70829
12 Sujetador con peso RP70609
13 FastMount™ RP56096
7 Bloque RP70421
13
7
8
9
10
11
12
13
4
5
6
2

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
