Glacier bay FS6A0071CP Assembly instructions

SKU#
279-499
INSTALLATION AND CARE GUIDE
ONE-HANDLE LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Model#
FS6A0071CP
THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
THD 12/2014 REV.01

SILICONE
PLANNING INSTALLATION

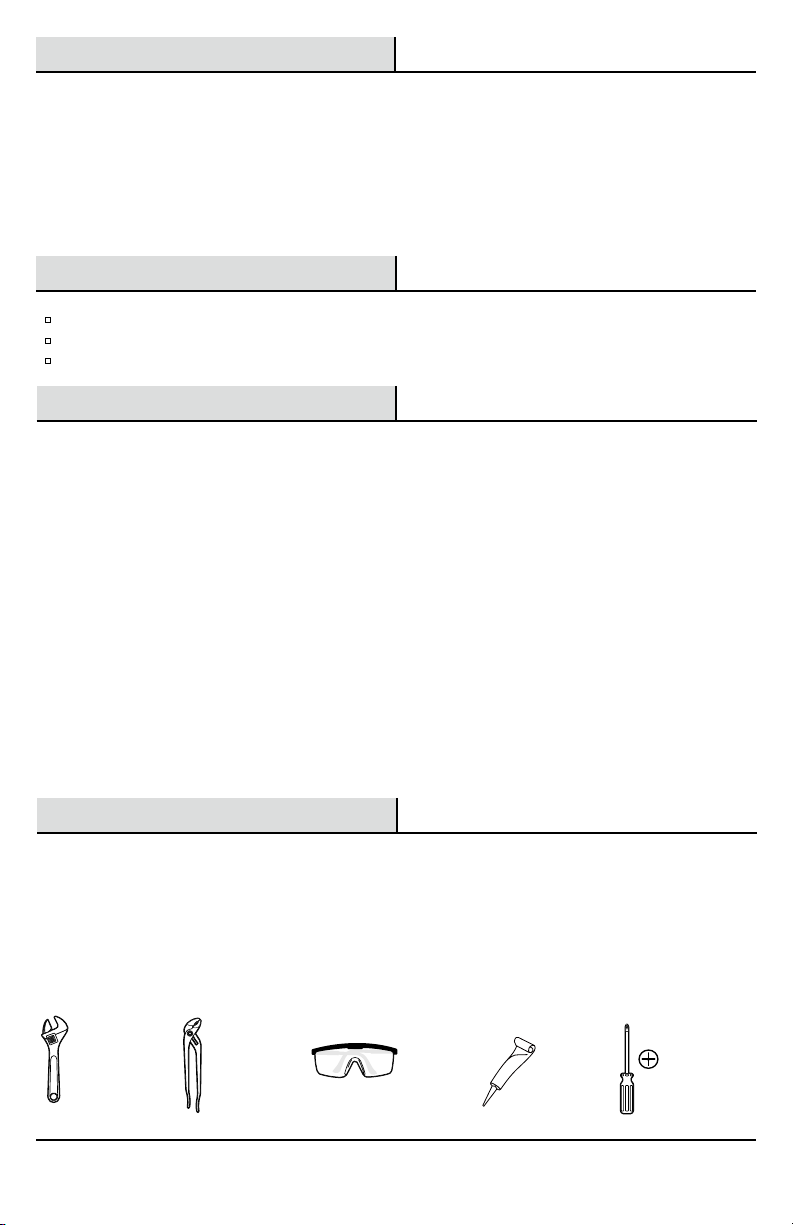

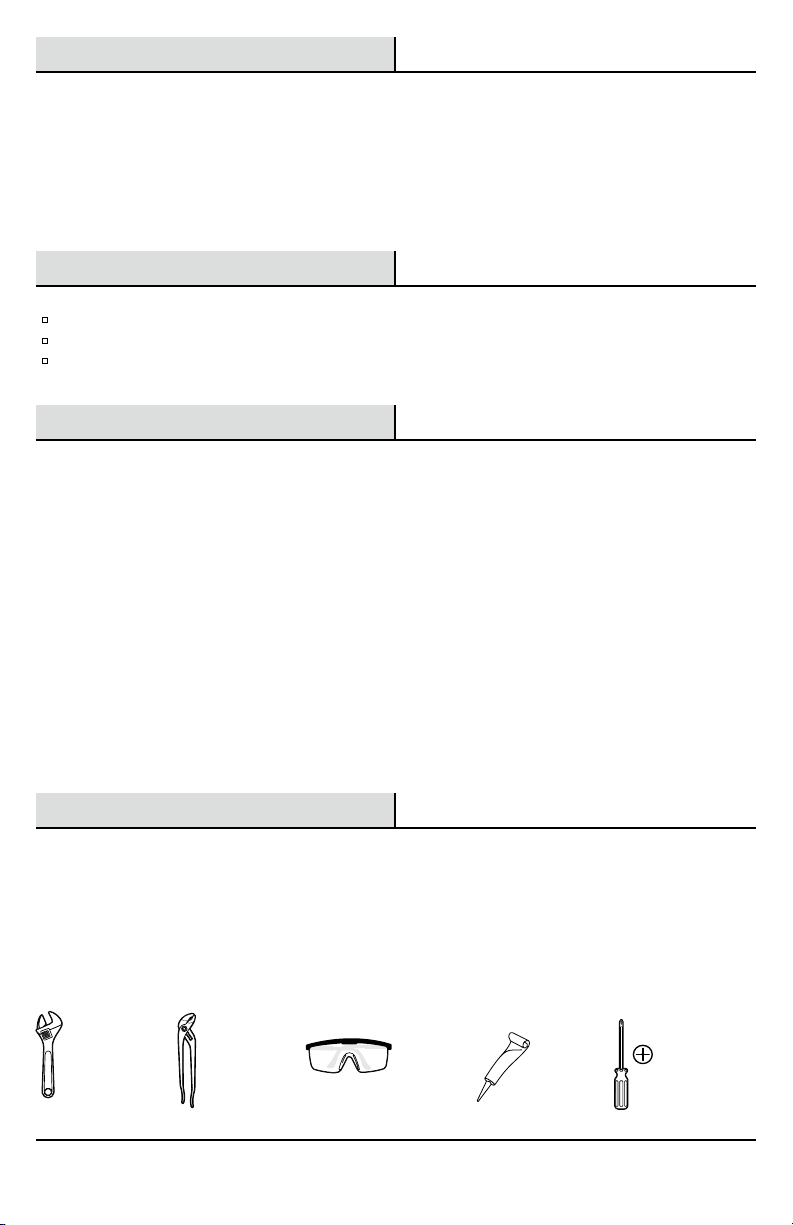

TOOLS AND HARDWARE REQUIRED
Important Information................................2
Warranty......................................................2
Pre-Installation...........................................2
Planning Installation.................................2
Tools and Hardware Required...................2
Package Contents.....................................3
Installation.................................................4
Operation....................................................8
Care & Cleaning.........................................8
Troubleshooting.........................................8
Service Parts..............................................9
Table of Contents
Pre-Installation
Warranty
Important Information
Observe all local plumbing and building codes.
Cover the sink drain to avoid losing any parts.
Review the care and cleaning section included in this guide.
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD Glacier (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD Glacier for
more details.
Before you begin to install this product, ensure that all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
Adjustable
Wrench Channel-
Lock Pliers Safety
Goggles
Sealant Phillips
Screwdriver
2

U
C
D
H*
G
E
F
A
Faucet Assembly Drain Assembly
Tools
I*
J*
K*
L*
P
S
M*
O*
R
T
N*
Q
B*
Pre-Installation (continued)

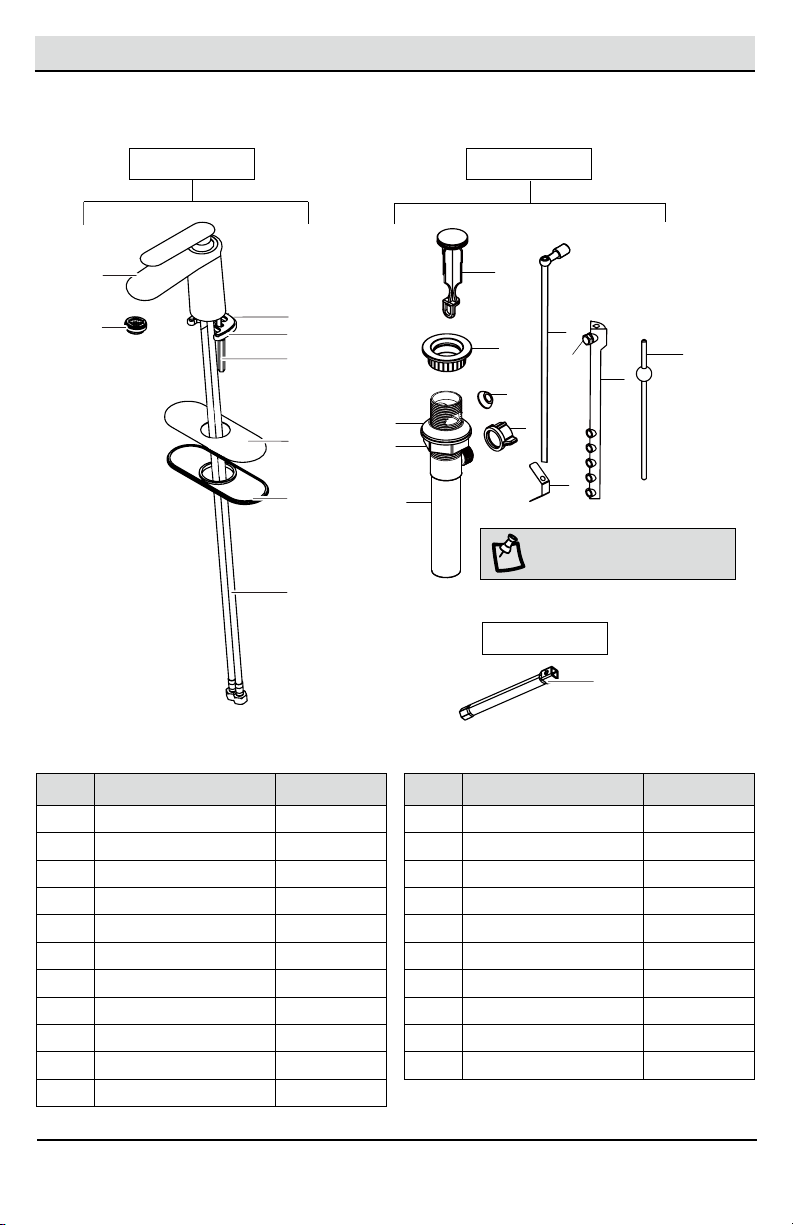

PACKAGE CONTENTS
Part Description Quantity
A Faucet 1
B Aerator 1
C Rubber washer 1
D Metal washer 1
E Lock nut 2
F Deck plate 1
G Gasket 1
H Supply line 2
I Pop up stopper 1
J Drain ange 1
K Rubber washer 1
Part Description Quantity
L Lock nut 1
M Drain body 1
N Bushing 1
O Ball nut 1
P Lift rod 1
Q Thumb screw 1
R Lift rod strap 1
S Spring clip 1
T Ball rod 1
U Extension rod 1
NOTE: *Items come pre-assembled.
3HOMEDEPOT.COM/GLACIERBAY

12
1
1
2
Securing the faucet
Slide the rubber washer (C) and metal washer
(D) over threaded rods and lift rod (P). Use the
lock nuts (E) to secure the rubber washer (C)
and metal washer (D).
Attach the extension rod (U) to one lock nut
(E), feed a screwdriver (not included) through
the bottom of the extension rod (U), and then
tighten the lock nut (E). Repeat for the second
lock nut (E).
C
P
D
E

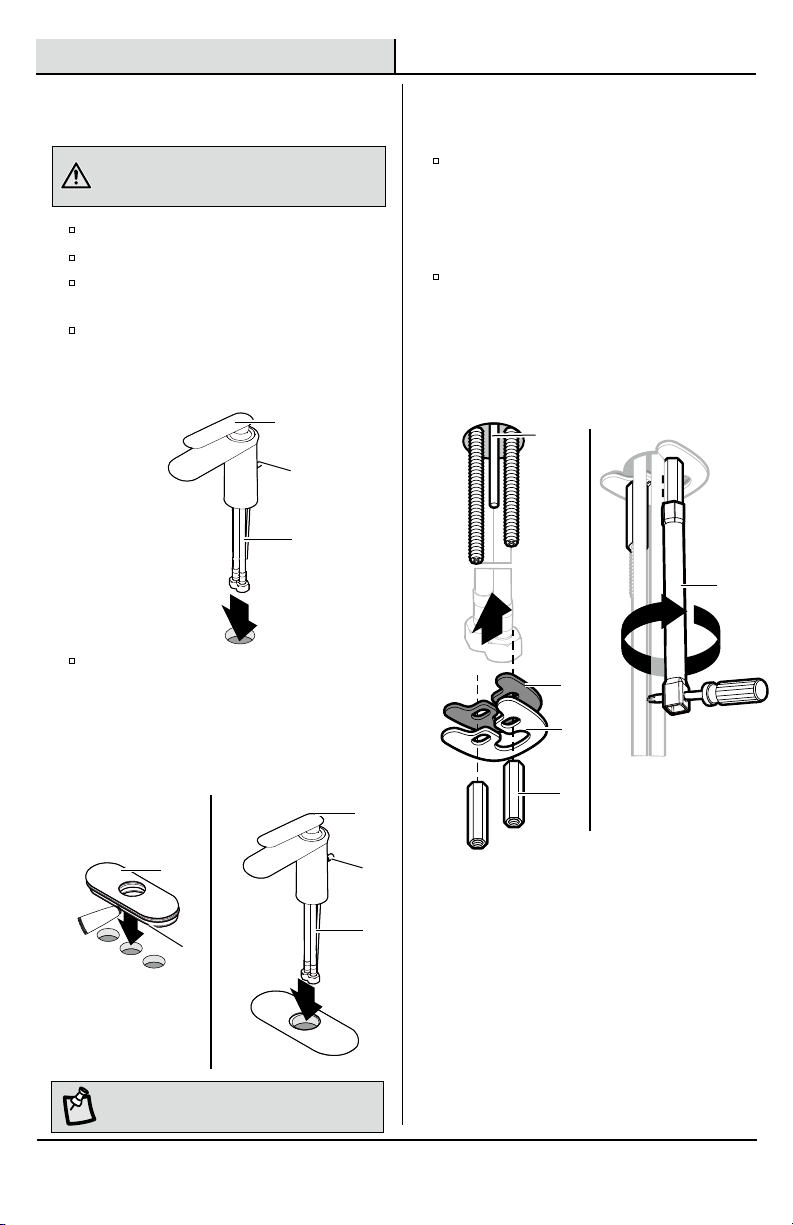

Installing the faucet assembly
Shut off the water supply. Remove the old
faucet.
WITH DECK PLATE: Align the hole in the gasket
(G) and deck plate (F) with the mounting hole in
the sink. Insert the supply lines (H) and the lift
rod (P) through the deck plate (F) and mounting
hole in the sink until faucet (A) sets on top of
deck plate (F).
Clean off the mounting surface.
Installation
12
A
A
H
H
NOTE: If the sink is uneven, use silicone under the
gasket (G).
U
CAUTION : Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
WITHOUT DECK PLATE: Insert the supply lines (H)
and lift rod (P) through the mounting hole in the
sink until faucet (A) sets on top of the sink.
Remove the lock nuts (E), metal washer (D), and
rubber washer (C) from the faucet.
F
G
P
P
4

M
L1
J
SILI
K
1
2

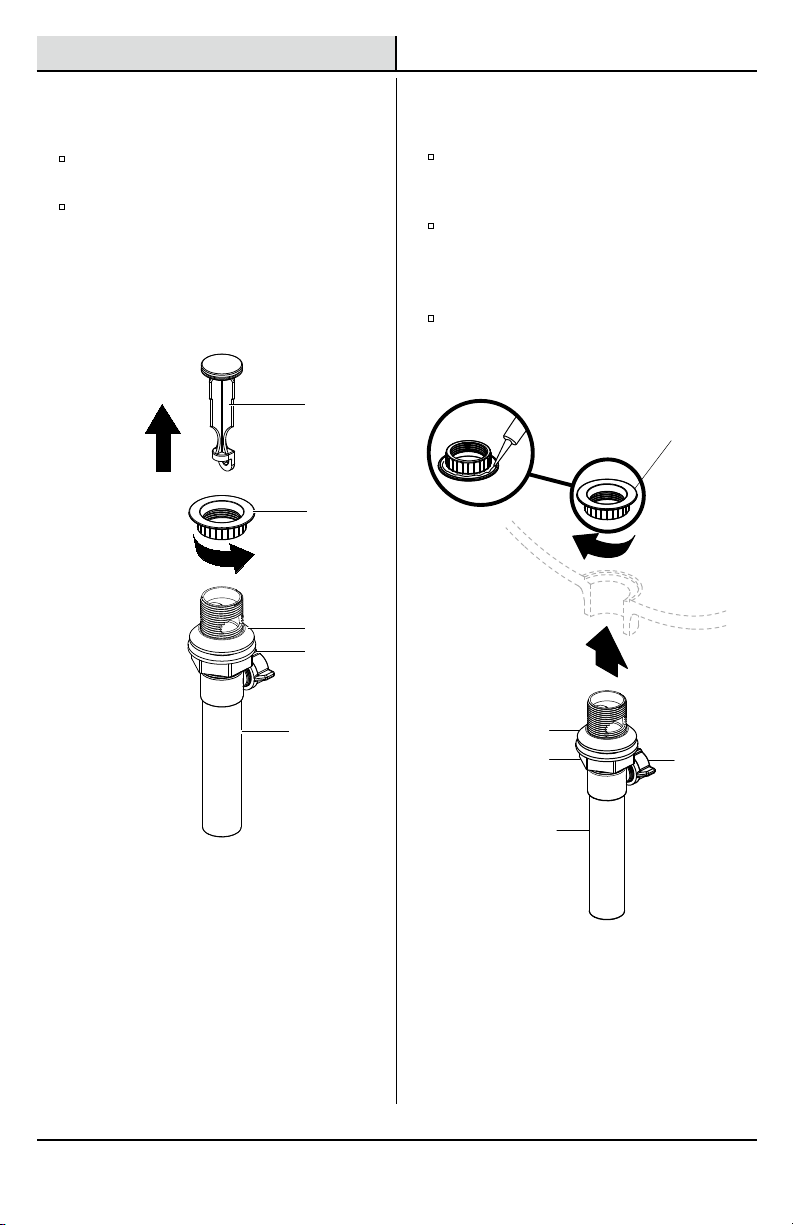

Preparing the pop-up assembly
Remove the pop up stopper (I) and drain ange (J)
from the drain body (M).
Screw the lock nut (L) all the way down, and
push the rubber washer (K) down.
Installation (continued)
3Installing the drain body
Apply silicone sealant (not included) under the
drain ange (J) and place the drain ange (J)
over the drain hole in the sink.
From underneath the sink, screw the drain
body (M) onto the drain ange (J). Ensure that
the opening (1) for the ball rod on the drain
body (M) faces towards the rear of the sink.
Tighten the rubber washer (K) and lock nut (L)
on the drain body (M). Do not over tighten.
4
I
J
K
L
M
5HOMEDEPOT.COM/GLACIERBAY

1
2
1
I
2
2
3
M
S
T
M
O
Insert 2 Insert 1
N
Installing the lift rod
Tighten the thumb screw (Q).
Installation (continued)
6
Q
R

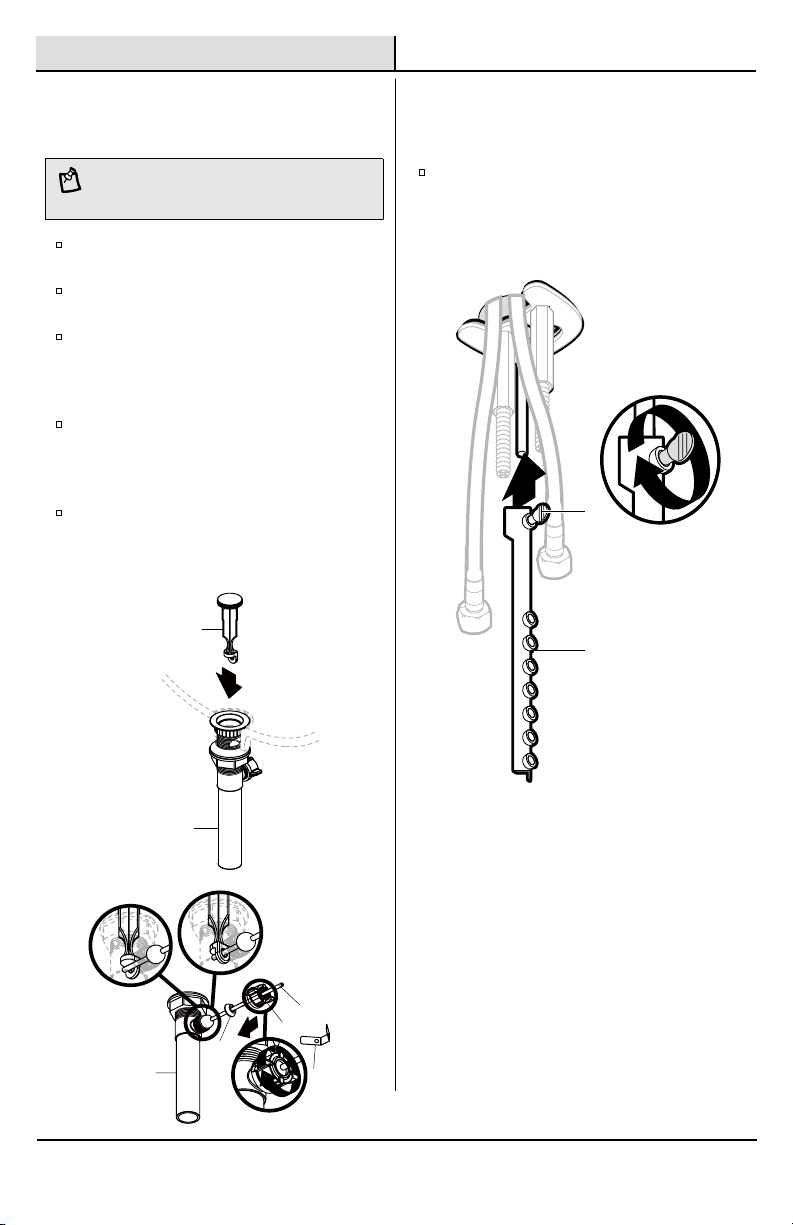

Installing the stopper and ball
rod
Insert the pop up stopper (I) into the drain hole
in the sink.
Remove the spring clip (S) from the ball rod (T).
Remove the ball nut (O). Insert the ball rod (T)
into the drain body (M) and through the hole of
the pop up stopper (I). See insert 1.
For easier removal and cleaning, rotate the
pop up stopper (I) 90 degrees so that the ball
rod (T) does not go through the hole in the pop
up stopper (I). See insert 2.
5
Secure the ball nut (0) and bushing (N), against
the hole in the drain body (M) and tighten the
ball nut (O) onto the threaded end. Do not
overtighten.
NOTE: In shallow cabinet installations, the ball rod (T) may
need to be shortened. Use a hack saw to cut the end of the
rod, away from the ball, to the desired length .
6

1
2
1
TS
R
2
3
1
Installation (continued)
Adjusting the lift rodAttaching the ball rod and strap
Loosen the thumb screw (Q) on the lift rod
strap (R).
Push down the lift rod (P) to the down position
until the drain plunger is in the open position.
Retighten the thumb screw (Q).
Attach the ball rod (T) to the lift rod strap (R)
using the spring clip (S).
87
R
Q
P
A
R
Q
Making the water supply
connections
Use wrenches to tighten the connections. Do
not overtighten.
9
2
2
1
1
7HOMEDEPOT.COM/GLACIERBAY

1
1
Operation
Care and Cleaning
Troubleshooting
To clean, wipe down with a damp cloth and towel dry.
Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
Problem Possible Cause Solution
There are leaks from the handle. The locking nut is loose.
The O-ring on the cartridge is
dirty or damaged.
□Tighten the locking nut.
□Clean or replace the O-ring.
The aerator is dirty or mis-tted.
The cartridge may be clogged.
□Remove the aerator and check for
debris.
The sink drain at the base of the
sink is leaking.
The sink surface is rough or
irregular.
□Apply additional silicone sealant to
the beveled side of the drain ange.
□Apply silicone sealant to the beveled
side of the rubber washer on the
drain body.
□Retighten and test for leaks.
The locking nut is loose or
cartridge is not positioned
correctly.
Flushing and checking for leaks
Turn off the water and reinstall the aerator and
housing (if applicable).
Ensuring the handle is in the off position, turn
on the water supply and check for leaks. If you
discover any leaks, check your connections to
ensure they are installed properly.
Use a coin to remove the aerator (B) from the
faucet (A). Lift the handle to allow the water to
run for at least one minute. This ushes away any
debris that could cause damage to internal parts.
1
A
B
IMPORTANT: After installation is complete, remove the
Do not lose the gasket
in the aerator.
The aerator leaks or has a reduced
water ow.
The water will not shut off
completely.
Ensure the aerator is properly
installed.
Remove cartridge and check for
debris.
Clean or replace.
Tighten lock nut.
Remove cartridge and reset to ensure
proper position.
8

Faucet ID Tags can
be found on the hot
supply line
9.
1.
2.
3.
4.
5.
6.
7.
8.
10.
11.
12.
13.
14.
15.
DATECODE：
DONOT REMOVE
1-888-328-2383
HOT
Part Description Part No.
1 Screw A008191
2Handle Assembly A66E839*
3Handle Base Assembly A66G052*
4 Locking Nut A104328
5 Ceramic Disc Cartridge A507906N
6 O-ring Sets A608015N
7 Aerator A553019N
8 O-ring A004107
Part Description Part No.
9 Mounting Hardware A603196
10 Lift Rod & Lift Rod Knob A025272*
11 Drain Assembly Less Lift Rod A556012L*
12 Escutcheon Assembly A607097*
13 Cartridge Wrench A031238ZN
14 Allen Wrench
(H2 * 17 mm L * 49 mm L) A031003NI
15 Extension Rod A031223
*Specify Finish

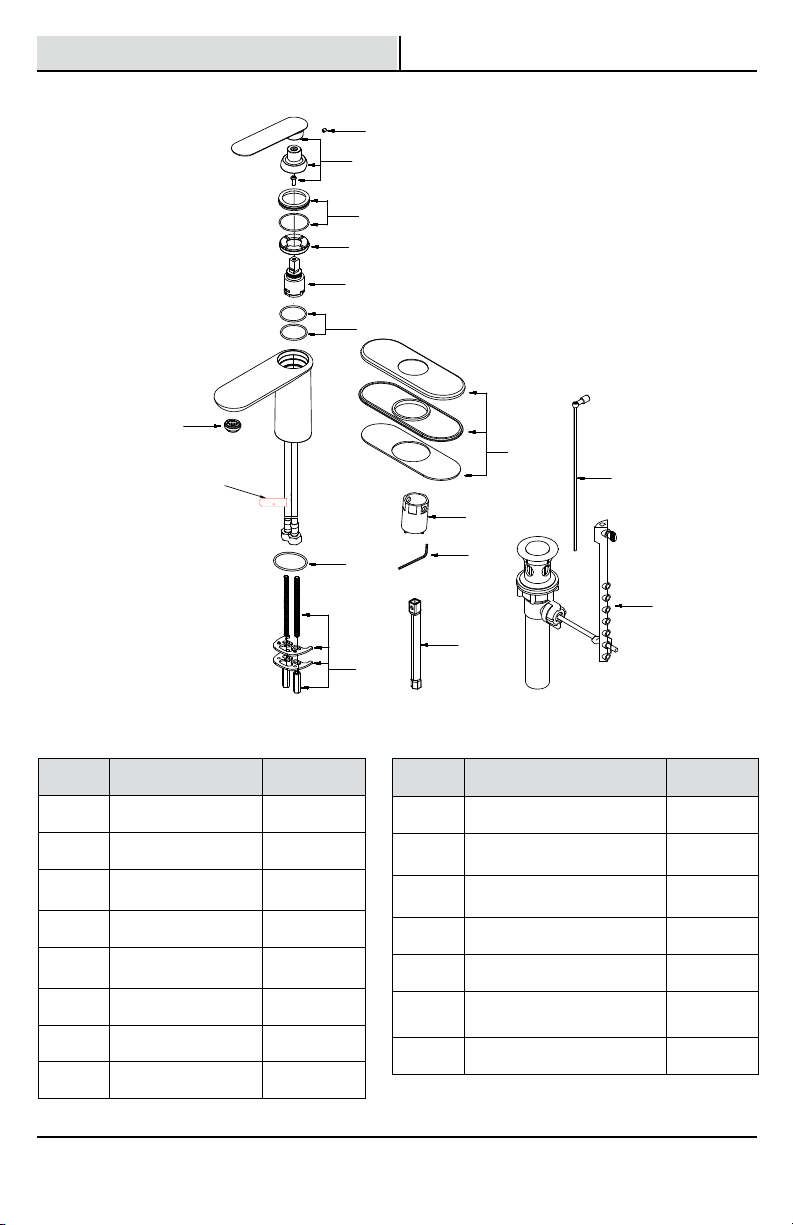

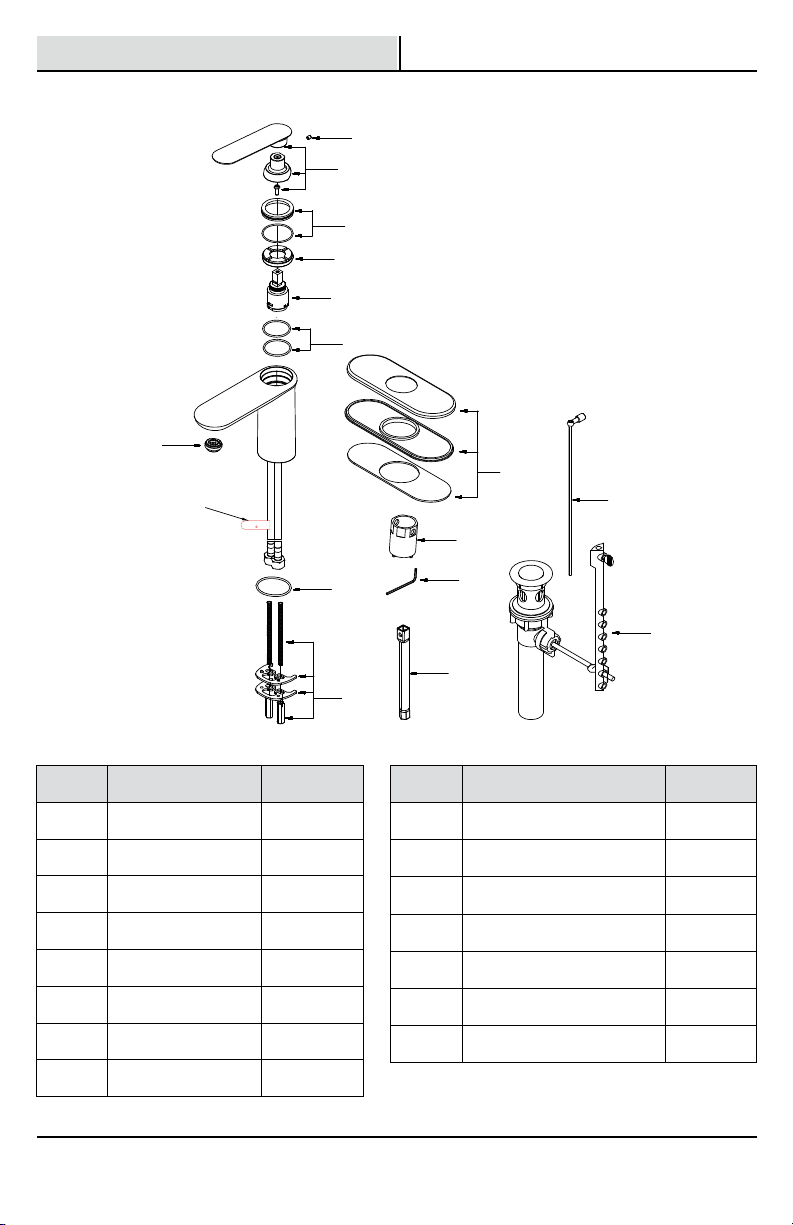

Service Parts
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
9HOMEDEPOT.COM/GLACIERBAY

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

Núm. de sku
279-499
Núm. de modelo
FS6A0071CP
GUÍA DE INSTALACIÓN Y CUIDADO
GRIFO DE UNA MANIJA PARA LAVABO
¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este
de lunes a viernes de 9 a.m. a 6 p.m., sábado
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
GRACIAS
Apreciamos la conanza que ha depositado en Glacier Bay por la compra de este para lavabo. Nos esforzamos por
crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra ínea
completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!

Tabla de contenido
SILICONE
PLANIFICACIÓN DE LA INSTALACIÓN
HERRAMIENTAS Y PIEZAS NECESARIAS
Información Importante.................................2
Garantía..........................................................2
Pre-instalación...............................................2
Planicación de la Instalación......................2
Herramientas y Piezas Necesaria.................2
Contenido del Paquete..................................3
Instalación.................................................4
Operación...................................................8
Cuidado y Limpieza....................................8
Solución de Problemas...............................8
Piezas de Repuesto....................................9
Pre-instalación
Garantía
Información Importante
Cumpla con todos los códigos locales de plomería y de construcción.
Tape el desagüe del lavabo para evitar que se pierdan piezas.
Lea el apartado Cuidado y Limpieza de esta guía.
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respal-
dados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador
consumidor original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS
cualquier producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de
las ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD Glacier (1-855-434-5224) para recibir
el artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe
estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD Glacier para más detalles.
Antes de comenzar a instalar este producto, asegúrese de que todas las partes estén presentes. Compare las partes con la lista
de contenido del paquete. Si hace falta alguna parte o se encuentra dañada, no intente instalar el producto. Póngase en contacto
con servicio al cliente para las partes de reemplazo.
Llave
ajustable Tenaza con
ajustes Gafas de
seguridad
Sellador Destornillador
cruciforme
2

U
C
D
H*
G
E
F
A
Ensamblaje del Grifo Tubo de Desagüe
Herramientas
I*
J*
K*
L*
P
S
M*
O*
R
T
N*
Q
B*
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A Grifo 1
B Aireador 1
C Arandela de gomac 1
D Arandela de metal 1
E Tuerca de seguridad 2
F Placa de soporte 1
G Empaque 1
H Conducto de alimenación 2
I tapón levadizo 1
J Brida del desagüe 1
K Arandela de goma 1
Pieza Descripción Cantidad
L Tuerca de seguridad 1
M Cuerpo del desagüe 1
N Buje 1
O Tuerca de bola 1
P Varilla de levantamiento 1
Q Tornillo de pulgar 1
RCorrea de varilla de levan-
tamiento
1
S Gancho de resorte 1
T Varilla de bola 1
U Varilla de extensión 1
NOTA: *Las piezas vienen preensambladas.
Pre-instalación (continuación)
3HOMEDEPOT.COM/GLACIERBAY

12
1
1
2
Sujeción del grifo
Introduzca la arandela de caucho (C) y la aran-
dela metálica (D) por las varillas roscadas y la
varilla de elevación (P). Use las contratuercas
(E) para sujetar la arandela de caucho (C) y la
arandela metálica (D).
Sujete la varilla de extensión (U) a una con-
tratuerca (E), introduzca un destornillador (no
incluido) por el oricio de la base de la varilla
de extensión (U) y apriete la contratuerca (E).
Repita la operación con la segunda contrat-
uerca (E).
C
P
D
E
Instalación del conjunto del grifo
Cierre el suministro de agua. Retire el grifo viejo.
CON PLACA DE SOPORTE: Alinee el oricio del
empaque (G) y la placa de soporte (F) con el
oricio de montaje del lavabo. Introduzca los
conductos de alimentación (H) y la varilla de
elevación (P) por la placa de soporte (F) y el ori-
cio de montaje en el lavabo hasta que el grifo
(A) se sitúe sobre la placa de soporte (F).
Limpie la supercie donde va a montar el grifo.
12
A
A
H
H
NOTA: Si la supercie del lavabo es desigual,
use silicona debajo del empaque (G).
U
ADVERTENCIA: Cierre siempre el suministro de agua
antes de retirar el grifo viejo o sustituir cualquier pieza de un
grifo. Abra la manija del grifo para reducir la presión del agua
y compruebe que el agua está completamente cortada.
SIN PLACA DE SOPORTE: Introduzca los conduc-
tos de alimentación (H) y la varilla de elevación
(P) por el oricio de montaje en el lavabo hasta
que el grifo (A) se sitúe sobre el lavabo.
Retire del grifo las contratuercas (E), la arandela
metálica (D) y la arandela de caucho (C).
F
G
P
P
Instalación
4

M
L1
J
SILI
K
1
2
Preparación del conjunto lev-
adizo
Retire el tapón levadizo (I) y el reborde de des-
agüe (J) del cuerpo del desagüe (M).
Enrosque la contratuerca (L) totalmente hasta
abajo y empuje hacia abajo la arandela de caucho
(K).
3Instalación del desagüe
Ponga sellante de silicona (no incluido) debajo
del reborde del desagüe (J) y colóquelo sobre
el oricio del desagüe (J) del lavabo.
Enrosque el cuerpo del desagüe (M) en el
reborde del desagüe (J) por debajo del lavabo.
Compruebe que la abertura (1) para la varilla de
rótula del cuerpo del desagüe (M) está de cara
a la parte trasera del lavabo.
Apriete la arandela de caucho (K) y la con-
tratuerca (L) en el cuerpo del desagüe (M). No
apriete excesivamente.
4
I
J
K
L
M
Instalación (continuación)
5HOMEDEPOT.COM/GLACIERBAY

Instalación (continuación)
1
2
1
I
2
2
3
M
S
T
M
O
Insert 2 Insert 1
N
Instalación de la varilla de
levantamirnto
Apriete el tornillo de aletas (Q).
6
Q
R
Instalación del émbolo y la
varilla de bola
Introduzca el tapón levadizo (I) en el oricio de
desagüe del lavabo.
Retire la pinza sujetadora (S) de la varilla de
rótula (T).
Retire la tuerca esférica (O). Introduzca la
varilla esférica (T) en el cuerpo del desagüe (M)
y por el oricio del tapón levadizo (I). Véase el
recuadro 1.
Para facilitar la desinstalación y la limpieza,
gire el tapón levadizo (I) 90 grados de forma
que la varilla esférica (T) no pase por el oricio
del tapón levadizo (I). Véase el recuadro 2.
5
Sujete la tuerca esférica (O) y el casquillo (N)
contra el oricio del cuerpo de desagüe (M)
y apriete la tuerca esférica (O) en el extremo
roscado. No apriete excesivamente.
NOTA: En las instalaciones en armarios poco profundos
puede ser necesario acortar la varilla de rótula (T). Use una
sierra para metales para cortar el extremo de la varilla,
lejos de la rótula, a la longitud deseada.
6

Instalación (continuación)
Instalación de la varilla de
levantamirnto
1
2
1
TS
R
2
3
1
Ajuste de la varilla de
levantamiento
Conexión de la varilla de bola y
la correa
Aoje el tornillo de pulgar (Q) en la correa
de la varilla de levantamiento (R).
Empuje hacia abajo la varilla de elevación
(P) hasta la posición inferior de forma que
el dispositivo de cierre del desagüe esté en
posición abierta. Vuelva a apretar el tornillo
de aletas (Q).
Sujete la varilla esférica (T) a la correa de la va-
rilla de elevación (R) con la pinza sujetadora (S).
87
R
Q
P
A
R
Q
Conexión del suministro
de agua
Use llaves para apretar las conexiones. No
apriete excesivamente.
9
2
2
1
1
7HOMEDEPOT.COM/GLACIERBAY

1
1
Operación
Cuidado y Limpieza
Solución de Problemas
Limpie con un trapo húmedo y seque con un paño.
No use limpiadores abrasivos, lana metálica ni productos químicos fuertes para limpiar el grifo o la garantía
podría anularse.
NOTA: Consulte la sección de piezas de repuesto
de este manual para ver dibujos detallados sobre
la ubicación de las piezas enumeradas abajo.
Problema Posible causa Solución
Hay fugas de la manecilla.
La tuerca tapa está oja.
La junta tórica del cartucho está
sucia o dañada.
□Apriete la tuerca de seguridad.
□Limpie o reemplace el anillo O.
El aireador está sucio o no está
ajustado correctamente.
El cartucho puede estar obstruido.
□Retire el aireador y compruebe si hay
suciedad.
El desagüe del lavabo en la base del
lavabo tiene una fuga.
La supercie del lavabo es desigual
o irregular.
□Ponga más sellante de silicona en la parte
biselada del reborde del desagüe.
□Ponga sellante de silicona en el lado
biselado de la arandela de caucho en el
cuerpo del desagüe.
□Vuelva a apretar y verique si sigue
habiendo goteo.
La contratuerca está oja o
el cartucho no está colocado
correctamente.
Enjuague y vericación de fugas
Cierre el agua y vuelva a instalar el aireador y el
receptáculo (de ser el caso).
Compruebe que la manija esté en posición cer-
rada. Abra la alimentación de agua y compruebe
si hay fugas. De haberlas, verique que las
conexiones estén bien hechas.
Use una moneda para retirar el aireador (B) del
grifo (A). Levante la manija para que el agua corra
al menos durante un minuto. De esta manera se
enjuagan los conductos y se hace salir la sucie-
dad que podría dañar las piezas internas.
1
A
B
IMPORTANTE: Una vez terminada la instalación,
retire el aireador para enjuagar los conductos de agua.
No pierda el empaque del aireador.
El aireador tiene fugas o un ujo de
agua reducido.
El suministro de agua no se corta
por completo.
Compruebe que el aireador está
instalado correctamente.
Retire el cartucho y compruebe si hay
suciedad.
Limpie o reemplace.
Apriete la contratuerca.
Retire el cartucho y vuelva a colocarlo
comprobando que esté en la posición
adecuada.
8

Las etiquetas de
identicación del grifo
se encontrarán en la
tubería de alimentación
de agua caliente.
9.
1.
2.
3.
4.
5.
6.
7.
8.
10.
11.
12.
13.
14.
15.
DATECODE：
DONOT REMOVE
1-888-328-2383
HOT
Pieza Descripción Pieza No.
1Tornillo A008191
2Ensamblaje de manija A66E839*
3Ensamblaje de la base
de manija A66G052*
4Tuerca de seguridad A104328
5Cartucho de disco de
cerámica A507906N
6Juego del anillo O A608015N
7Aireador A553019N
8Anillo O A004107
Pieza Descripción Pieza No.
9Piezas de montaje A603196
10 Varilla de elevación y tirador de
la varilla A025272*
11 Conjunto de desagüe menos la
varilla de elevación A556012L*
12 Ensamblaje del escudo A607097*
13 Llave de cartucho A031238ZN
14 Llave allen
(H2 * 17 mm L * 49 mm L) A031003NI
15 Varilla de extensión A031223
*Especifique el Acabado
Piezas de Repuesto
Muchos cartuchos, aireadores y conjuntos de desagüe de
repuesto se pueden adquirir en la tienda Home Depot más
próxima o en línea en HOMEDEPOT.COM.
9

¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este
de lunes a viernes de 9 a.m. a 6 p.m., sábado
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserve este manual para uso futuro.
