Glacier bay HDQF51A1153BNV Assembly instructions

TWO-HANDLE LAVATORY FAUCET
SKU#
1009115212
1009093896
OMSID#
324309813
323987232
Model#
HDQF51A1153BNV
HDQF51A1153BL
INSTALLATION AND CARE GUIDE
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY

Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation...........................2
Tools and Hardware Required.............2
Package Contents...............................3
Installation................................................4
Operation...................................................5
Care and Cleaning ....................................6
Troubleshooting........................................6
Service Parts.............................................7
Important Information
□Observe all local plumbing and building codes.
□Cover the drain in your sink to avoid losing parts.
□Review the care and cleaning section included in this guide.
□This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the
aerator or flow controller. If replacement is ever required, be sure to replace it with a WaterSense compliant
aerator or flow controller to retain the water conserving flow rate of this product.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-
434-5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental / inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of the warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before you begin to install this product, ensure that all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service for
replacement parts.

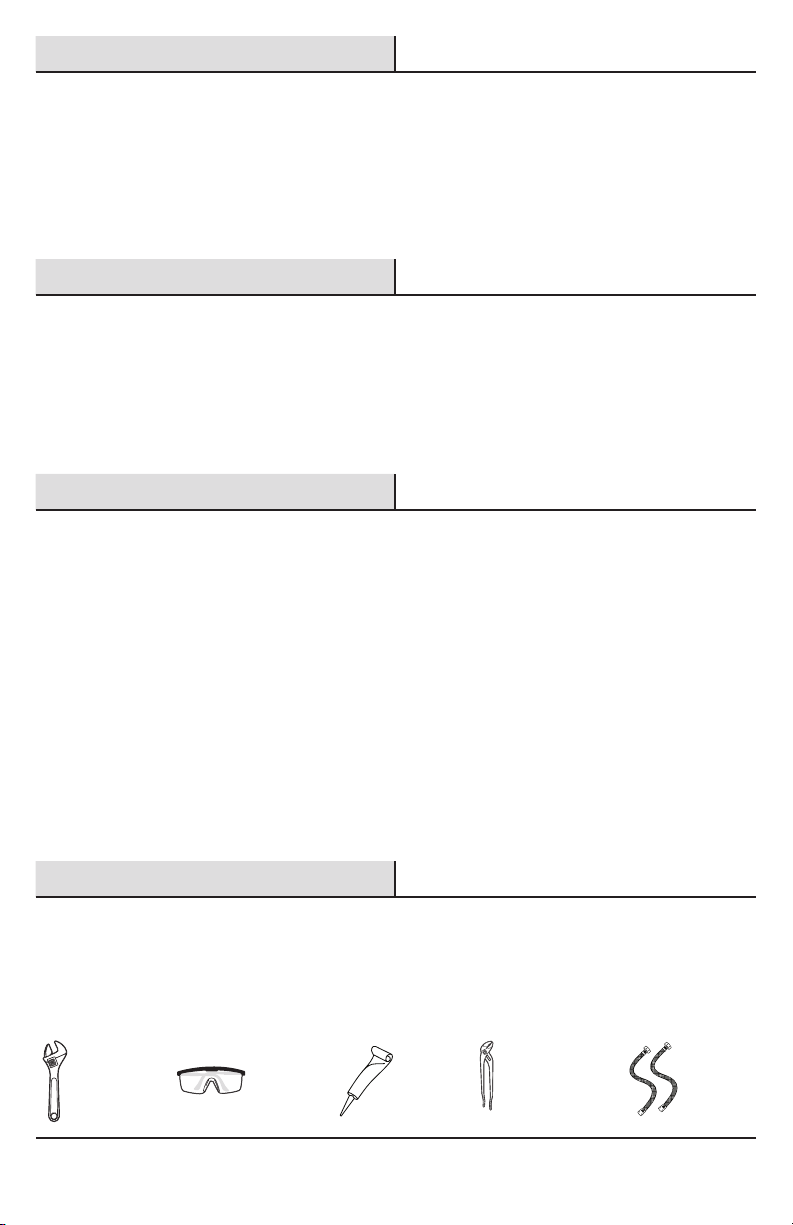

TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles Sealant Channel-lock
pliers
(2)
Supply
lines
SILICONE
2

Pre-Installation (continued)
PACKAGE CONTENTS
Faucet Assembly Drain Assembly
Tool
D
C
F
G
H
E
A
B*
NOTE: *Items come pre-assembled.
Part Description Quantity
A Faucet 1
B Aerator 1
C Mounting nut 2
DAerator Wrench 1
Part Description Quantity
E Main plunger 1
F Rubber washer 1
G Lock nut 1
H Drain body 1
3 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Installation
A
2
3
1
□Shut off the water supply. Remove the old faucet.
□Clean off the mounting surface.
□Place the faucet (A) through the mounting holes
in the sink.
□Secure the faucet (A) to the sink using the
mounting nuts (C) provided.

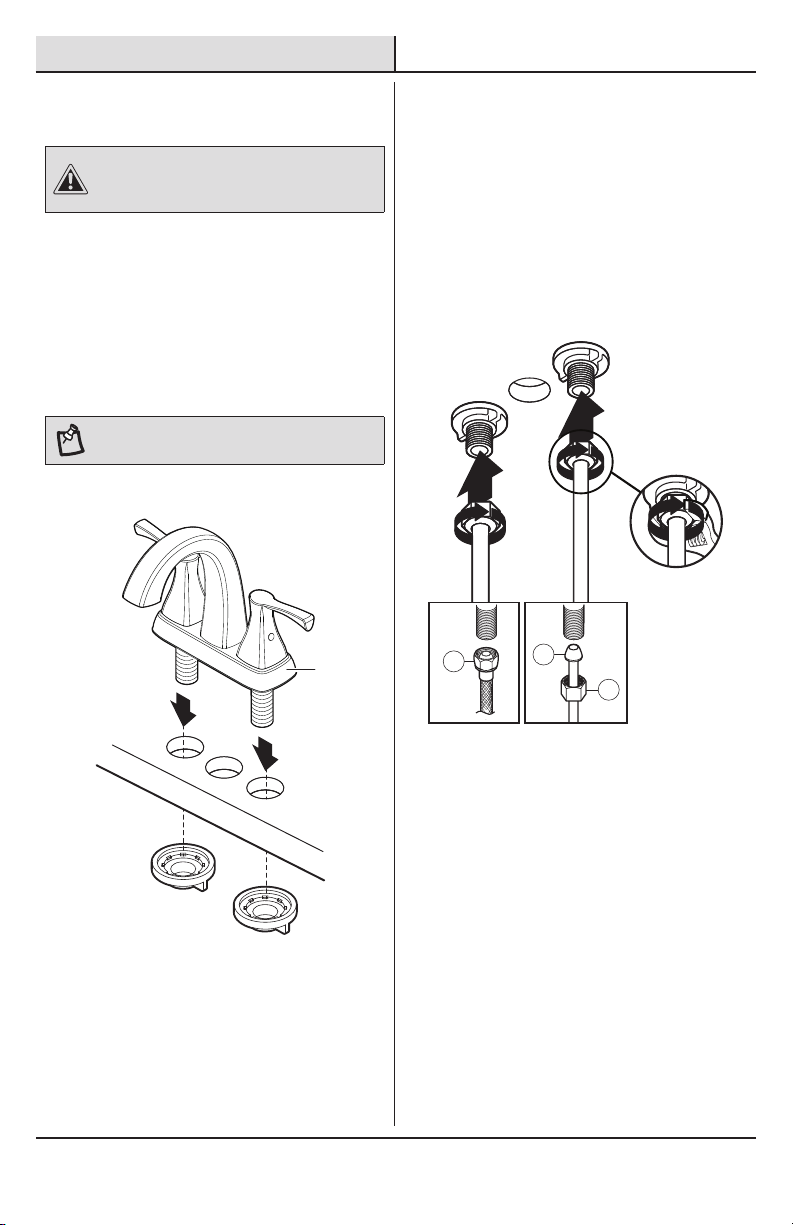

1 Installing the faucet assembly 2 Making the water supply
connections
NOTE: If the sink is uneven, use silicone under the
gasket.
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Use 1/2 in. I.P.S. faucet connections (1), or a
3/8 in. O.D. ball-nose riser (2) with supply line
coupling nuts (3) (not included).
□Use a wrench to tighten the connections. Do not
over tighten or torque the copper supply line.
4

Installation (continued)
Operation
A
B
D
1
1
2
RED LINE
BLUE LINE
HOT
COLD
E
F
G
H

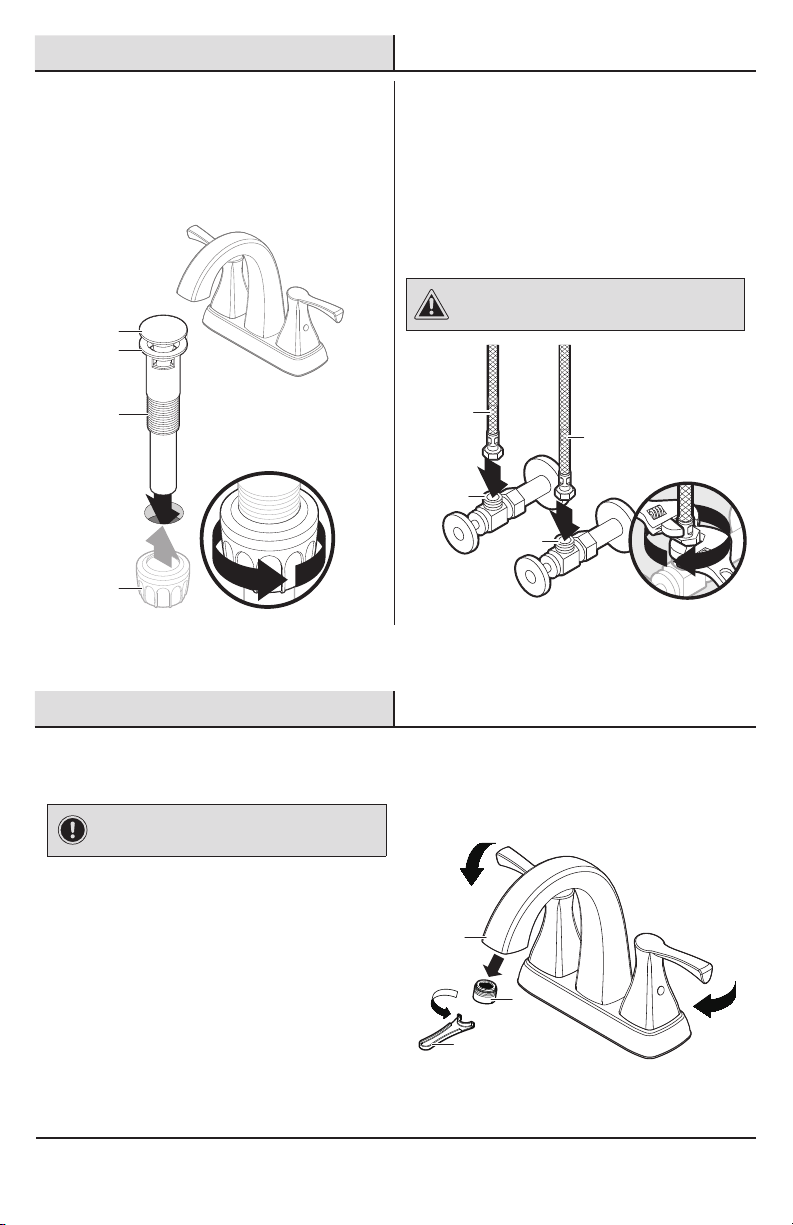

3 Installing the drain 4 Making the water supply
connections
□Install main plunger (E), rubber washer (F) and
drain body (H) above the sink.
□From below the sink, install the lock nut (G).
□Ensuring the handles are in the off position, turn
on the water supply and check for leaks. If you
discover any leaks, check your connections to
ensure they are installed properly.
□Use aerator wrench (D) to remove the aerator
(B) from the faucet (A). Turn on the hot and cold
handles to allow the water to run for at least one
minute. This flushes away any debris that could
cause damage to internal parts.
□Turn off the water and reinstall the aerator (B) and
housing (if applicable).
IMPORTANT: After installation is complete, remove the
aerator to flush the water lines. Do not lose the gasket in
the aerator.
1 Flushing and checking for leaks
□Use two adjustable wrenches to connect and
tighten the supply lines to the supply valves.
□Connect the red supply line to the hot water
supply valve.
□Connect the blue supply line to the cold water
supply valve.
CAUTION: Ensure the supply lines do not kink, twist or
bend into a “V” or “L” shape during installation. Do not use
if there are visible signs of damage.
5 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Care and Cleaning
Troubleshooting
□To clean, wipe down with a damp cloth and towel dry.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Problem Possible Cause Solution
There are leaks from the
handle.
□The bonnet nut is loose.
□The O-ring on the cartridge is
dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the O-ring.
The aerator leaks or has a
reduced water flow.
□The aerator is dirty or mis-fitted.
□The cartridge may be clogged.
□Remove the aerator and check for
debris.
□Remove the cartridge and check for
debris.
□Ensure the aerator is properly
installed.
The water will not shut off
completely.
□The locking nut is loose or
cartridge is not positioned
correctly.
□Remove the handle and cartridge to
check the rubber seat and spring.
□Tighten the lock nut.
□Clean or replace.
The sink drain at the base of
the sink is leaking.
□The sink surface is rough or
irregular.
□Apply additional silicone sealant to
the beveled side of the drain flange.
□Retighten and test for leaks.
NOTE: Refer to the service parts section in this manual
for a detailed drawing showing the location of the parts
listed below.
6

Service Parts
1.
2.
3.1
3.2
4.
5.1
5.2
6.
7.
8.
9.
10.
Faucet ID Tags can
be found by removing
the hot water handle
* Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM.
Part Description Part No.
1* Metal Handle Assembly A069455
2* Index Button A66G503KP
3.1* Handle Adapter - Cold A66D574CCP
3.2* Handle Adapter - Hot A66D574HCP
4 Retainer Nut A66D642CP
5.1 Ceramic Disc Cartridge -Cold A507004N
5.2 Ceramic Disc Cartridge - Hot A507003N
Part Description Part No.
6 Putty Plate A011095
7 Lock Nuts A504023
8* Aerator 1.2gpm A66D658N-T
9 Wrench A031025ZN
10* Push Down Drain A505218
7 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRIFO DE DOS MANIJAS PARA LAVABO
Núm. de sku
1009115212
1009093896
Núm. de omsid
324309813
323987232
Núm. de modelo
HDQF51A1153BNV
HDQF51A1153BL
GUÍA DE INSTALACIÓN Y CUIDADO
GRACIAS
Apreciamos la confianza que ha dep ositado en Glacier Bay por la compra de este para lavabo. Nos esforzamos por
crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra ínea
completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!
¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este
de lunes a viernes de 9 a.m. a 6 p.m., sábado
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY

Tabla de Contenido
Información Importante...........................2
Garantía.....................................................2
Pre-instalación ........................................ 2
Planificación de la Instalación............2
Herramientas y Piezas Necesaria.......2
Contenido del Paquete........................3
Instalación ................................................4
Operación..................................................5
Cuidado y Limpieza ..................................6
Solución de Problemas.............................6
Piezas de Repuesto ..................................7
Información Importante
□Cumpla con todos los códigos locales de plomería y de construcción.
□Tape el desagüe del lavabo para evitar que se pierdan piezas.
□Lea el apartado cuidado y limpieza de esta guía.
□Este producto está diseñado para cumplir con los requerimientos de flujo de EPA WaterSense. El caudal se
rige por el aireador o el controlador de flujo. Si el reemplazo es necesario, asegúrese de reemplazarlo con un
aireador o controlador de flujo compatible con WaterSense para retener el caudal de conservación de agua de
este producto.
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador
consumidor original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS
cualquier producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de
las ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD Glacier (1-855-434-5224) para recibir
el artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe
estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales / consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD Glacier para más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar a instalar este producto, asegúrese de que todas las partes estén presentes. Compare las
partes con la lista de contenido del paquete. Si hace falta alguna parte o se encuentra dañada, no intente instalar el
producto. Póngase en contacto con servicio al cliente para las partes de reemplazo.
HERRAMIENTAS Y PIEZAS NECESARIAS
Llave
ajustable
Gafas de
seguridad Sellador Pinzas
ajustables
(2) Conductos
de alimentación
SILICONE
2

Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
NOTA: *Las piezas vienen preensambladas.
Ensamblaje del Grifo Tubo de Desagüe
Herramienta
F
G
H
E
C
A
B*
D
Pieza Descripción Cantidad
A Grifo 1
B Aireador 1
C Tuerca de montaje 2
D Llave para aireador 1
Pieza Descripción Cantidad
E Tapón principal 1
F Arandela de goma 1
G Contratuerca 1
H Cuerpo del desagüe 1
3 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-HD-GLACIER.

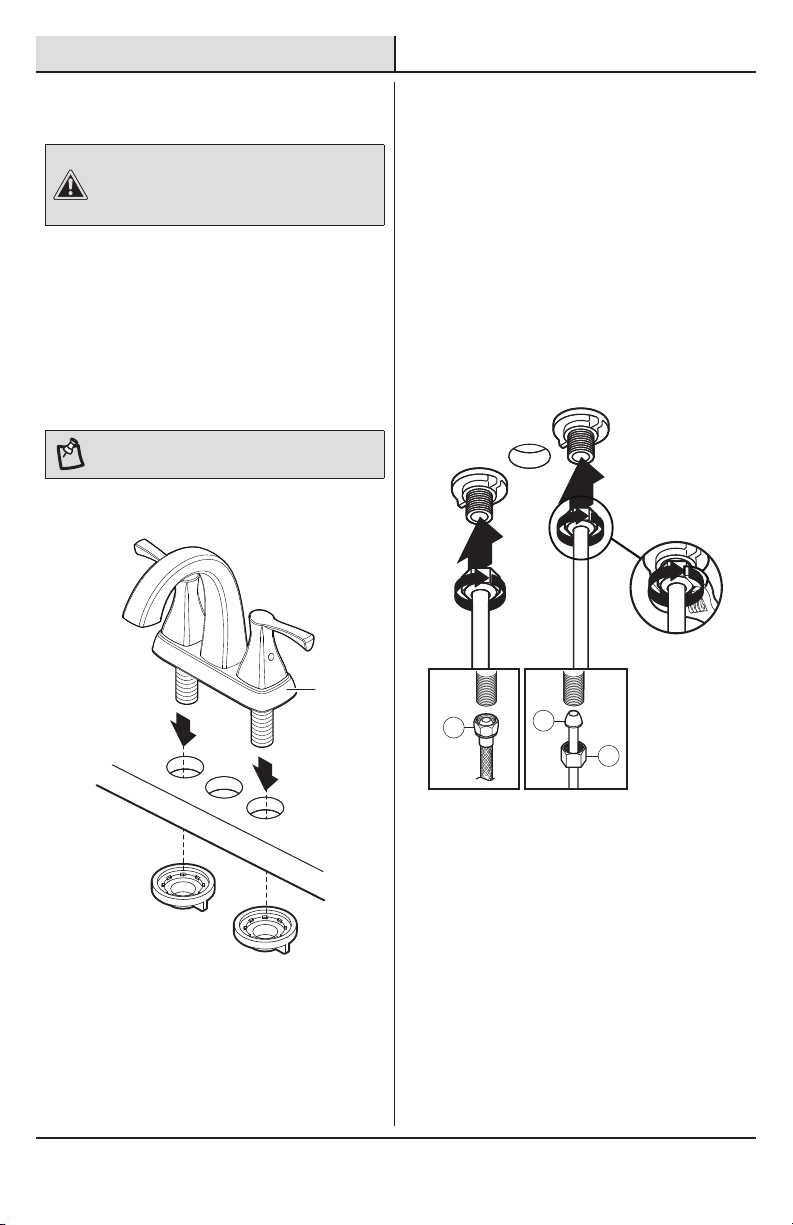

Instalación
A
2
3
1
□Cierre el suministro de agua. Retire el grifo viejo.
□Coloque el grifo (A) a través de los orificios de
montaje del lavabo.
□Limpie la superficie donde va a montar el grifo.
□Sujete el grifo (A) al lavabo con la tuercas de
montaje (C) provista.
1 Instalación del conjunto del
grifo 2 Preparación del conjunto
levadizo
CUIDADO: Cierre siempre el suministro de agua antes
de retirar el grifo viejo o sustituir cualquier pieza de un
grifo. Abra la manija del grifo para reducir la presión
del agua y compruebe que el agua está completamente
cortada.
□Use conexiones para grifos I.P.S. de ½ pulgada
(1) o un tubo ascendente de punta esférica con
diámetro exterior de 3/8 de pulgada (2) con las
tuercas de unión del conducto de alimentación
(3) (no incluidas).
□Use un llave para apretar las conexiones.
No apriete excesivamente el conducto de
alimentación de cobre.
NOTA: Si la superficie del lavabo es desigual, use silicona
debajo del empaque.
4

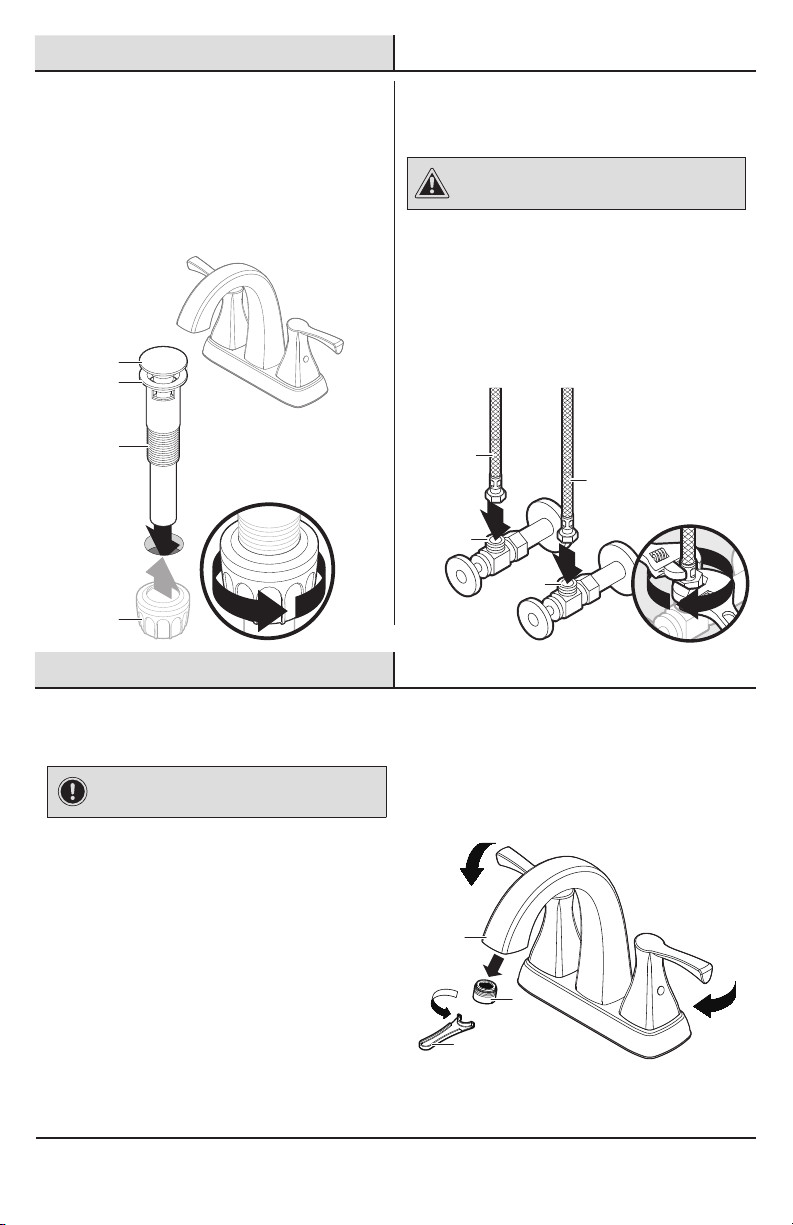

Instalación (continuación)
Operación
A
B
D
1
1
2
LÍNEA ROJA
CALIENTE
FRÍA
LÍNEA AZUL
E
F
G
H
3 Verificación del funcionamiento
del mecanismo levadizo 4 Conexión del suministro de agua
□Instale el émbolo principal (E), la arandela de
goma (F) y el cuerpo del desagüe (H) por encima
del lavabo.
□Instale la contratuerca (G) desde la parte inferior
del lavabo.
□Compruebe que la manija esté en posición cerrada.
Abra la alimentación de agua y compruebe si hay
fugas. De haberlas, verifique que las conexiones
estén bien hechas.
□Retire el aireador (B) y el receptáculo (si procede).
Levante la manija para que el agua corra al menos
durante un minuto. De esta manera se enjuagan los
conductos y se hace salir la suciedad que podría
dañar las piezas internas.
□Cierre el agua y vuelva a instalar el aireador (B) y el
receptáculo (de ser el caso).
1 Enjuague y verificación de fugas
IMPORTANTE : Una vez terminada la instalación, retire
el aireador para enjuagar los conductos de agua. No pierda
el empaque del aireador.
□Utilice dos llave ajustable para conecta y apretar
las líneas de suministro de agua a las válvulas de
suministro.
□Conecte la línea de suministro de rojo a la válvula
de suministro de agua caliente.
□Conecte la línea de suministro de azul a la válvula
de suministro de agua fría.
PRECAUCIÓN: Asegúrese que las líneas de suministro
no se retuerzan, torcer o doblar en una “V” o “L” durante la
instalación. No lo use si hay signos visibles de daños.
5 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-HD-GLACIER.

Cuidado y Limpieza
Solución de Problemas
Problema Posible causa Solución
Hay fugas por la manija. □La tuerca tapa está floja.
□La junta tórica del cartucho está
sucia o dañada.
□Apriete la tuerca tapa.
□Limpie o reemplace el anillo O.
El aireador tiene fugas o un
flujo de agua reducido.
□El aireador está sucio o mal
ajustado.
□El cartucho puede estar
obstruido.
□Retire el aireador y compruebe si
hay suciedad.
□Retire el cartucho y compruebe si
hay suciedad.
□Compruebe que el aireador está
instalado correctamente.
Compruebe que el
aireador está instalado
correctamente.
□La contratuerca está floja o
el cartucho no está colocado
correctamente.
□Retire el cartucho para verificar el
asiento de caucho y el resorte.
□Apriete la contratuerca.
□Limpie o sustituya.
El desagüe del lavabo en la
base del lavabo tiene una
fuga.
□La superficie del lavabo es
desigual o irregular.
□Ponga más sellante de silicona en
la parte biselada del reborde del
desagüe.
□Vuelva a apretar y verifique si sigue
habiendo goteo.
□Limpie con un trapo húmedo y seque con un paño.
□No use limpiadores abrasivos, lana metálica ni productos químicos fuertes para limpiar el grifo o la garantía
podría anularse.
NOTA: Consulte la sección de piezas de repuesto de este
manual para ver dibujos detallados sobre la ubicación de
las piezas enumeradas abajo.
6

1.
2.
3.1
3.2
4.
5.1
5.2
6.
7.
8.
9.
10.
* Especifique El Acabado
Las etiquetas de
identificación del grifo
se encontrarán al
retirar la manija del
agua caliente
Piezas de Repuesto
Muchos cartuchos, aireadores y conjuntos de desagüe de
repuesto se pueden adquirir en la tienda Home Depot más
próxima o en línea en HOMEDEPOT.COM.
Pieza Descripción Pieza No.
1* Manija metálicas A069455
2* Botón indicador A66G503KP
3.1* Adaptador de la manija-fría A66D574CCP
3.2* Adaptador de la manija
caliente A66D574HCP
4 Tuerca de retención A66D642CP
5.1 Cartucho de disco
cerámico (C) A507004N
Pieza Descripción Pieza No.
5.2 Cartucho de disco
cerámico (H) A507003N
6 Placa de masilla A011095
7 Contratuerca A504023
8* Adaptador A66D658N-T
9 Llave A031025ZN
10* Empuje hacia abajo el
desagüe A505218
7 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-HD-GLACIER.

¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este
de lunes a viernes de 9 a.m. a 6 p.m., sábado
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserve este manual para uso futuro.
