Global Industrial 256551 User manual

1
Portable Electric Heater
011921
User's manual Manual del usuario Manuel de l'utilisateur
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
US: 1-800-645-2986
Service à la clientèle
Canada: 888-645-2986
Models: 256551, 246552, 246553
Read this manual thoroughly prior to
installation, operation or maintenance.
Keep these instructions in a safe
location for future reference. For
questions, visit globalindustrial.com
or contact Customer Service at 1-800-
645-2982.
Model 246551 10.2 KW Portable Electric Heater, 240V, Single Phase
Model 246552 15 KW Portable Electric Heater, 208V, 3 Phase
Model 246553 30 KW Portable Electric Heater, 480V, 3 Phase
Items to check before use ........................................................................................ 2
Name of Parts ............................................................................................................. 4
Caution for Installation............................................................................................... 4
Troubleshooting........................................................................................................... 5
Control Guide............................................................................................................... 5
Electric Heater Diagram..............................................................................................6
Product specification...................................................................................................7
Breakdown (246551).....................................................................................................8
Breakdown (246552).....................................................................................................9
Breakdown (246553....................................................................................................10
Table of Contents
1

User's Manual
Portable Electric Heater
2
• Never operate a heater you suspect is damaged. Before use, inspect the heater, cord, and plug for
damage. Follow all operation and maintenance instructions.
• Never leave the heater operating unattended.
• Be sure the heater plug fits tightly into the wall outlet. If not, do not use the outlet to power the
heater.
• During use, check frequently to determine if the heater plug or cord, wall outlet, or faceplate is HOT!
If the plug, outlet, or faceplate is hot, discontinue use of the heater, and have a qualified electrician
check and / or replace the plug or faulty wall outlet(s). If the cord is hot, disconnect the heater, and
have it inspected/repaired by an authorized repair person.
• Never run the heater's cord under rugs or carpeting,
This can damage the cord, causing it and nearby objects to burn.

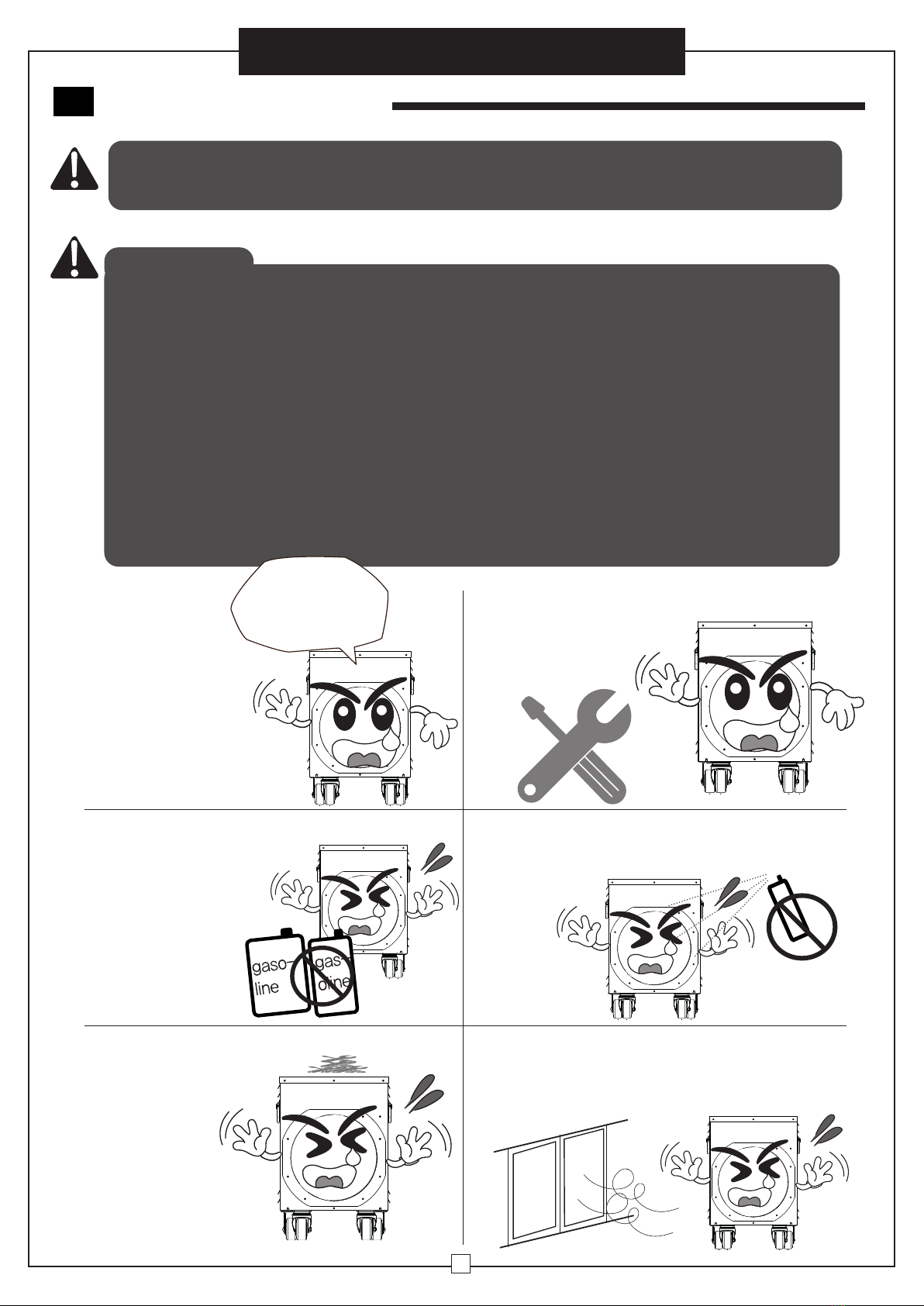

Items to check before use
2
Safety Cautions
These are important for the user's safety and prevention of property damage and/or loss. Please read
carefully to ensure the safe and efficient operation of this product.
Safety Tips
• Use proper electricity refer to
the label on the
heater.
(There is a risk of
product damage and fire)
• Do not keep or use
Inflammables and
Combustible spray near
product.
(There is a risk of
product damage and fire
• Do not spray water directly on the product or
wipe it with benzene, thinner or alcohol.
(There is a risk of electric shock, fire or damage
to the product)
• Do not bend the wire
excessively and put
heavy objects on this
heater.
(There is a risk of
product damage
and fire)
• Do not install the product near flammable materials
such as curtains, blankets, clothes, etc.
(Overheating of the product may cause a fire)
Use proper
electricity; refer to the
label on the heater.
• Use the cable that meets
the specification
(Refer to wiring
diagram page)

3
Portable Electric Heater

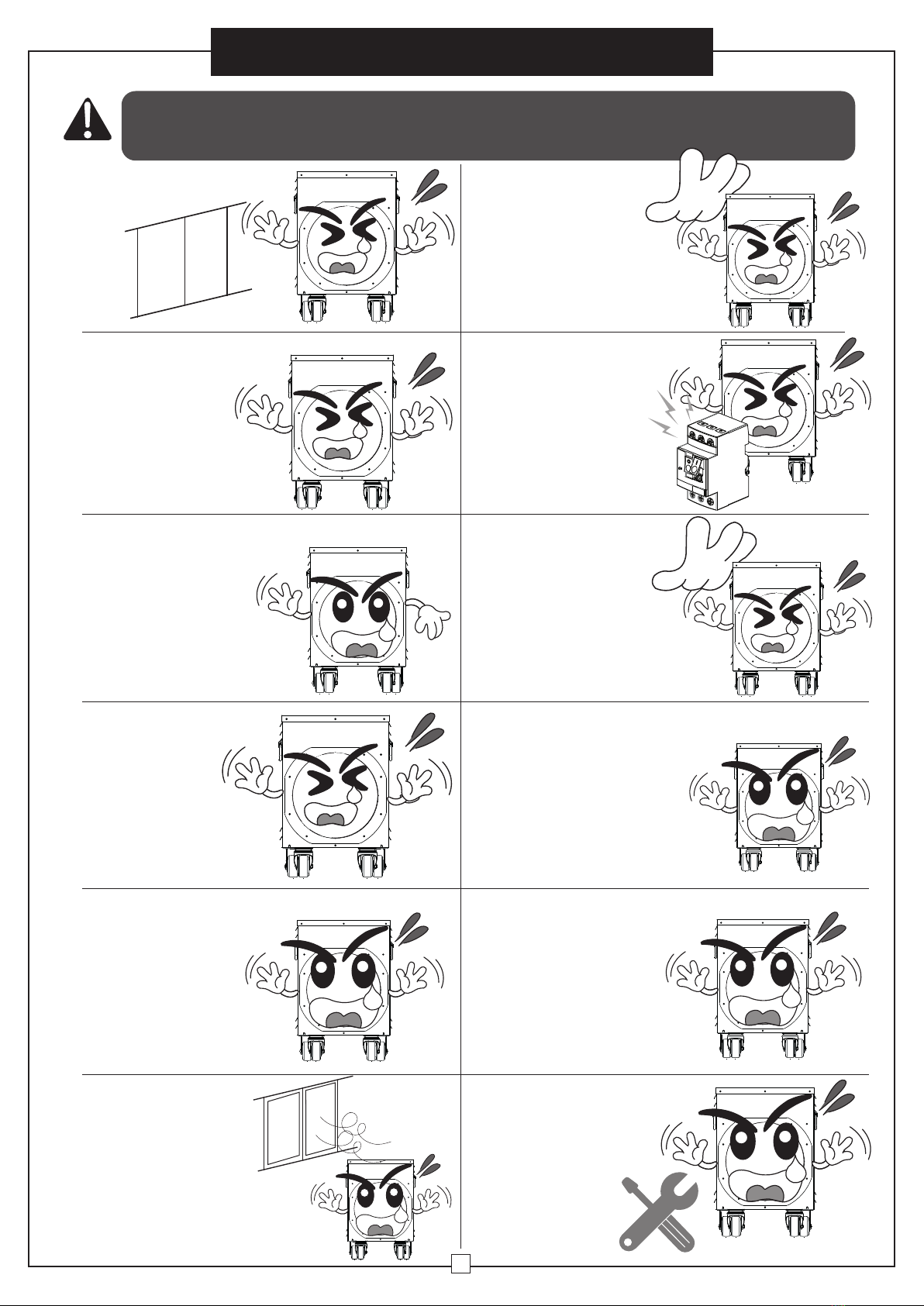

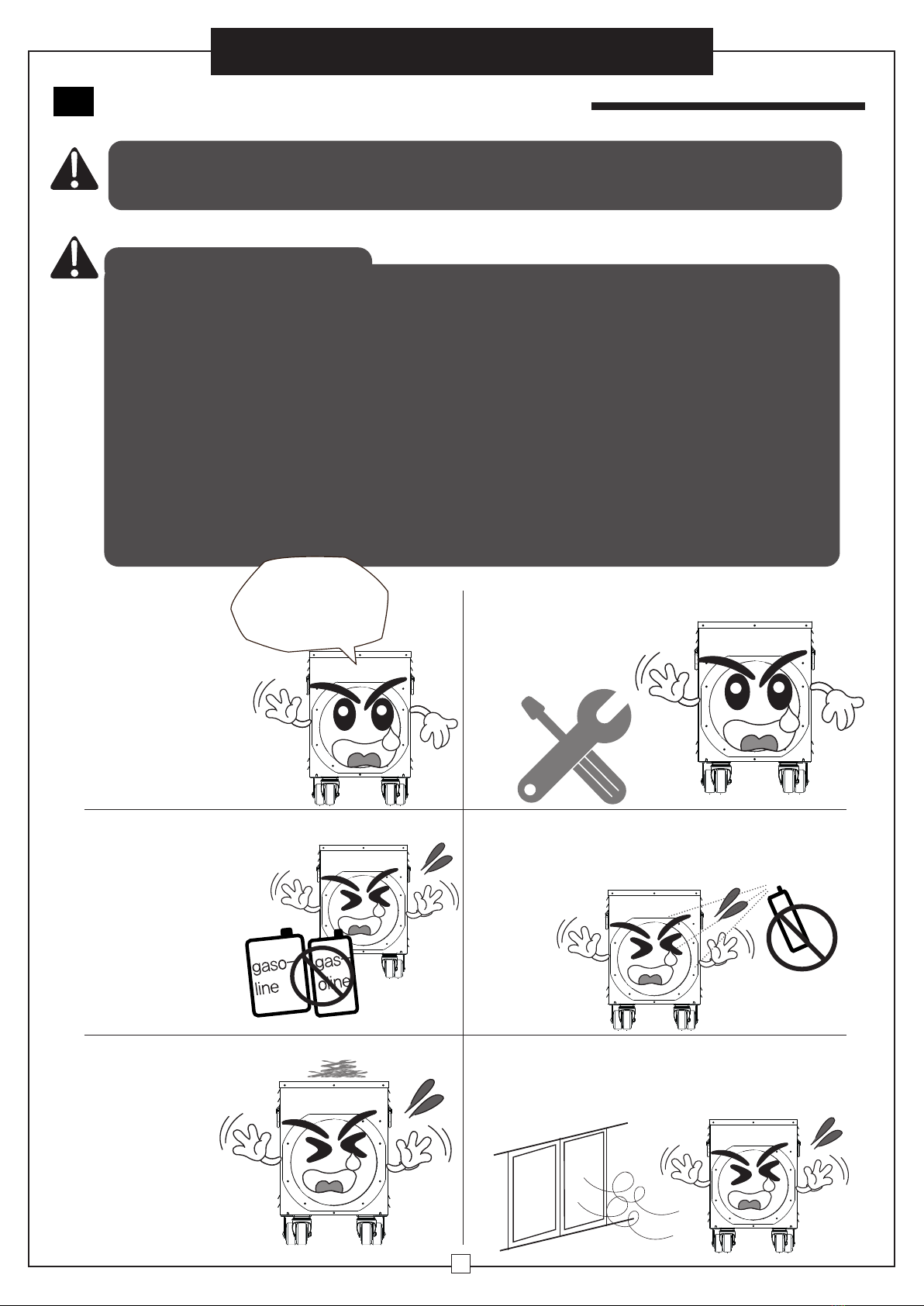

Cautions
These are important for the user's safety and prevention of property damage and/or loss. Please read
carefully to ensure the safe and efficient operation of this product.
• Do not block heater outlet • Do not touch the heat
generating areas when
in use.
(These areas get
extremely hot and
may burn you)
• Be careful of foreign
objects getting into air
inlet and outlet.
(It may cause
malfunction)
• Use a proper breaker in
line with electric capacity.
(There is a risk of electric
shock,or fire)
•Avoid high temperature and
high humidity when storing for
long term and store in a dry
place.
(It may cause rust or
malfunction)
• Do not touch heater
right after use.
(Allow unit to cool
down, otherwise there
is a risk of burning
yourself)
•Never move the heater
while in operation.
( If the product falls
down, it may
cause fire)
•If there is noise, smell or
smoke coming from the
heater, immediately unplug
the power cord and contact a
service center.
( There is a danger of electric
shock or fire)
•Keep away from heat
exhaust while unit is on.
(The product can be
operated at any time
because of
temperature sensor)
•Do not expose this heater to direct
sunlight, rain, or strong wind.
(There is a danger of electric
shock or fire)
•Open the window
once or twice every
hour for ventilation.
(It may cause lack of
oxygen the product
is operated for a
long time without
ventilation)
•Do not disassemble, repair
or modify this heater when
in use.
(It causes a high risk of
accident, fire or electric
shock)

4
Portable Electric Heater

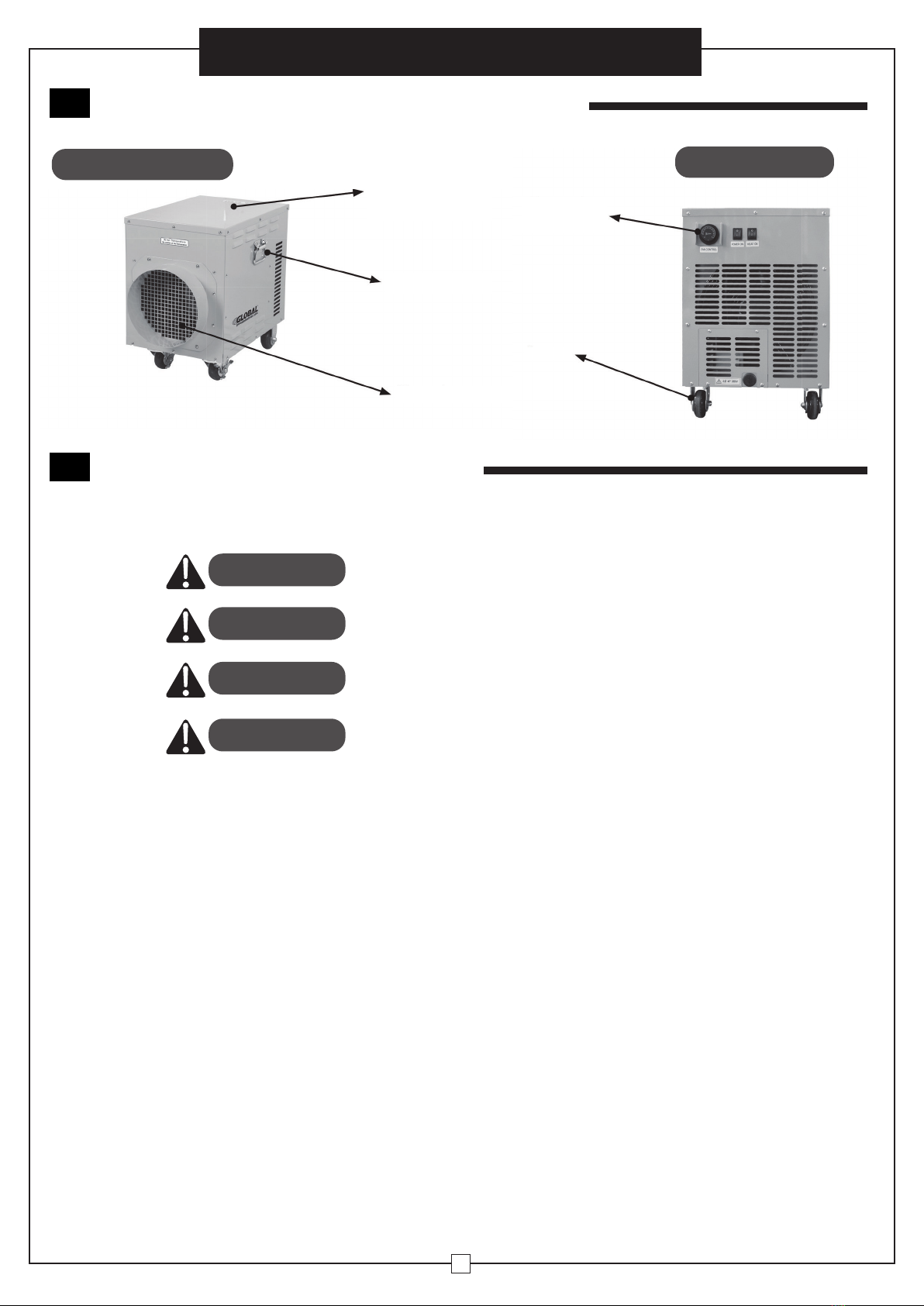

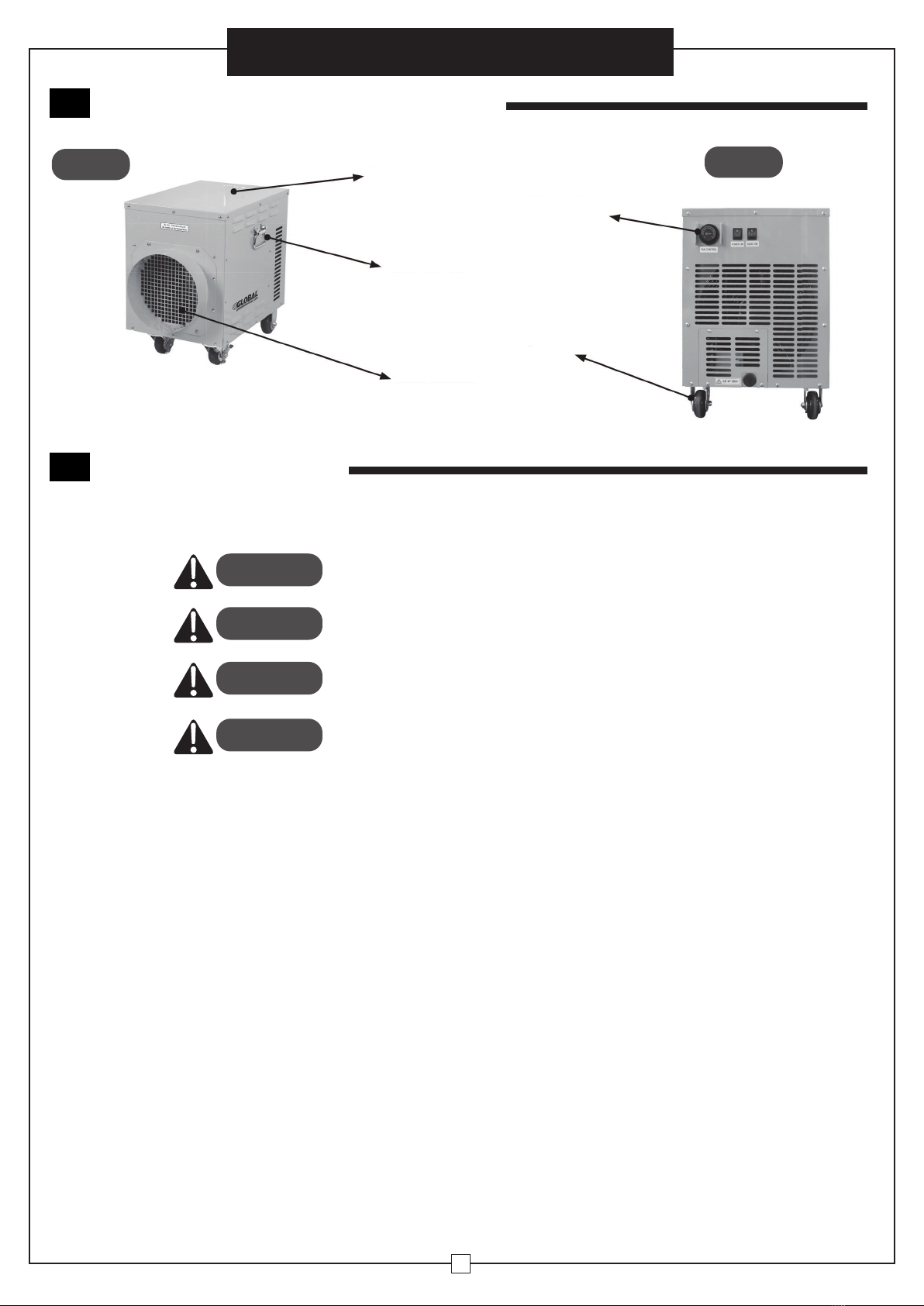

Name of Parts (246551/246552/246553
3
Caution for Installation
4
Right Place for Installation
Caution Do not use in an explosive environment or where there
is a possibility of leakage of flammable gas.
Caution Use in shaded area.
Caution Do not put any foreign substances around Heat
exhaust.
Caution Store the product with cover. Use the heater only after
completely cleaning dust or dirt on the bottom.
Keep safe clearance
It is critical to keep safe clearance around the heater and not block the flow of air.
•We recommend at least 3 feet (90 cm) in front of heater and 1 feet (30 cm) to the sides and above.
•Keep all furniture , papers, and other flammable objects away from the heater.
•Make sure there is constant air flow around the heater
Automatic overheat prevention sensor
Unit is built with internally built sensor that automatically shuts off the heater when it reaches abnormal temperature.
Automatic tip over switch
The heater will automatically switch off if it senses the unit is tilting and at risk of falling over.
Easy Maintenance
1. Disconnect the power to the heater
2. Blow debris down through the top element using a blow-dryer or vacuum on blow cycle.
3. Vacuum the dirt and dust in the heater and turn the power back on.
Electric Maintenance
Metal Handle
Heat Exhaust
Casters
Temperature
Control
Front Back

5
Portable Electric Heater

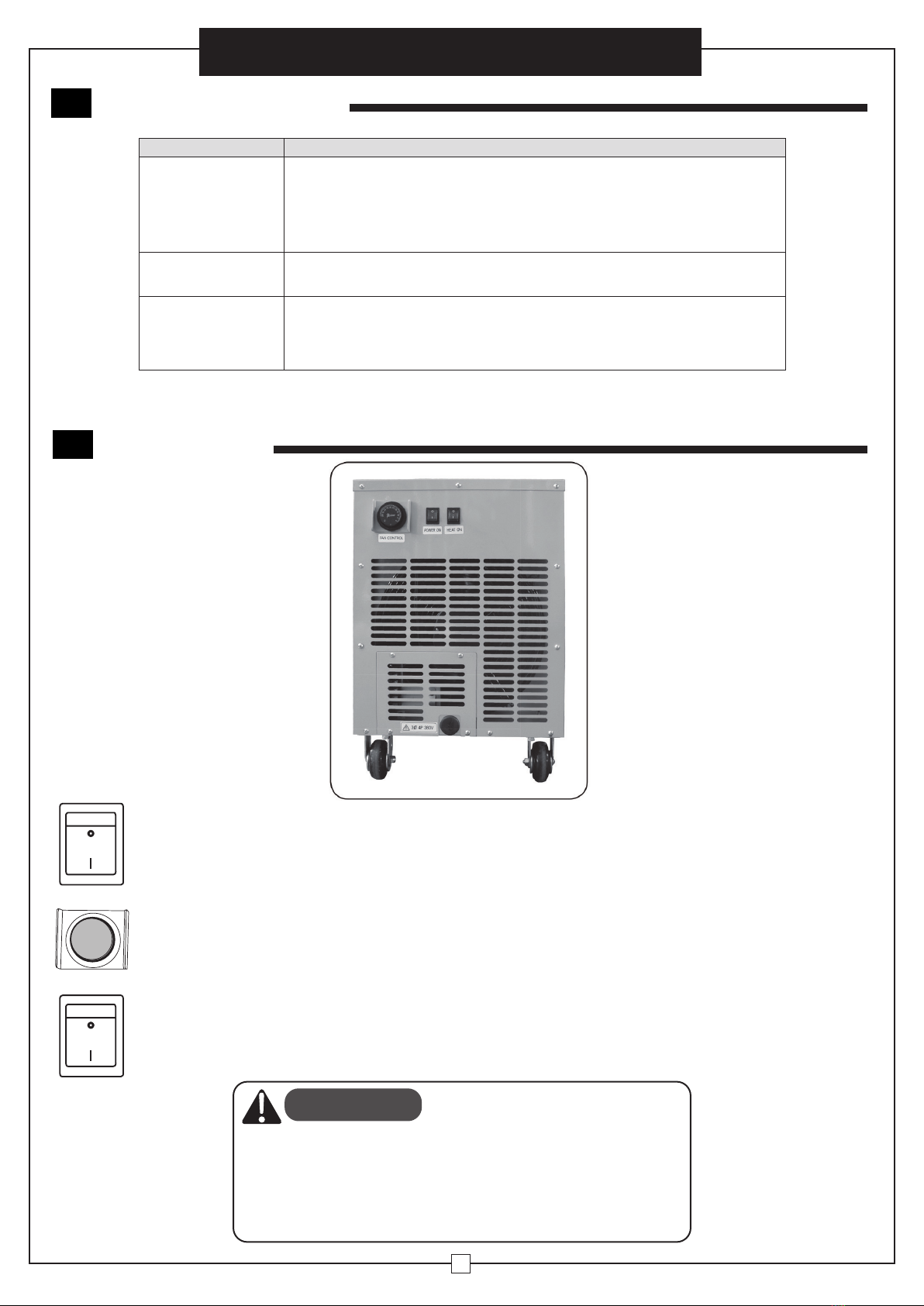

Problem Solution
When Power Switch
lamp is not working
•Check the main power connection (check main terminal.
•Check if the heater is tilted.
•Temperature sensor detects heater overheating during operation. (Check whether fan is
working)
•If fan is not working, check for shorted wire
When heater switch
lamp is not working •Check for shorted wire
When heater is not
working
•Check for shorted wires (restart after inspection)
•OCR (Over Current Relay) is on due to overload (Restart after pressing reset button)

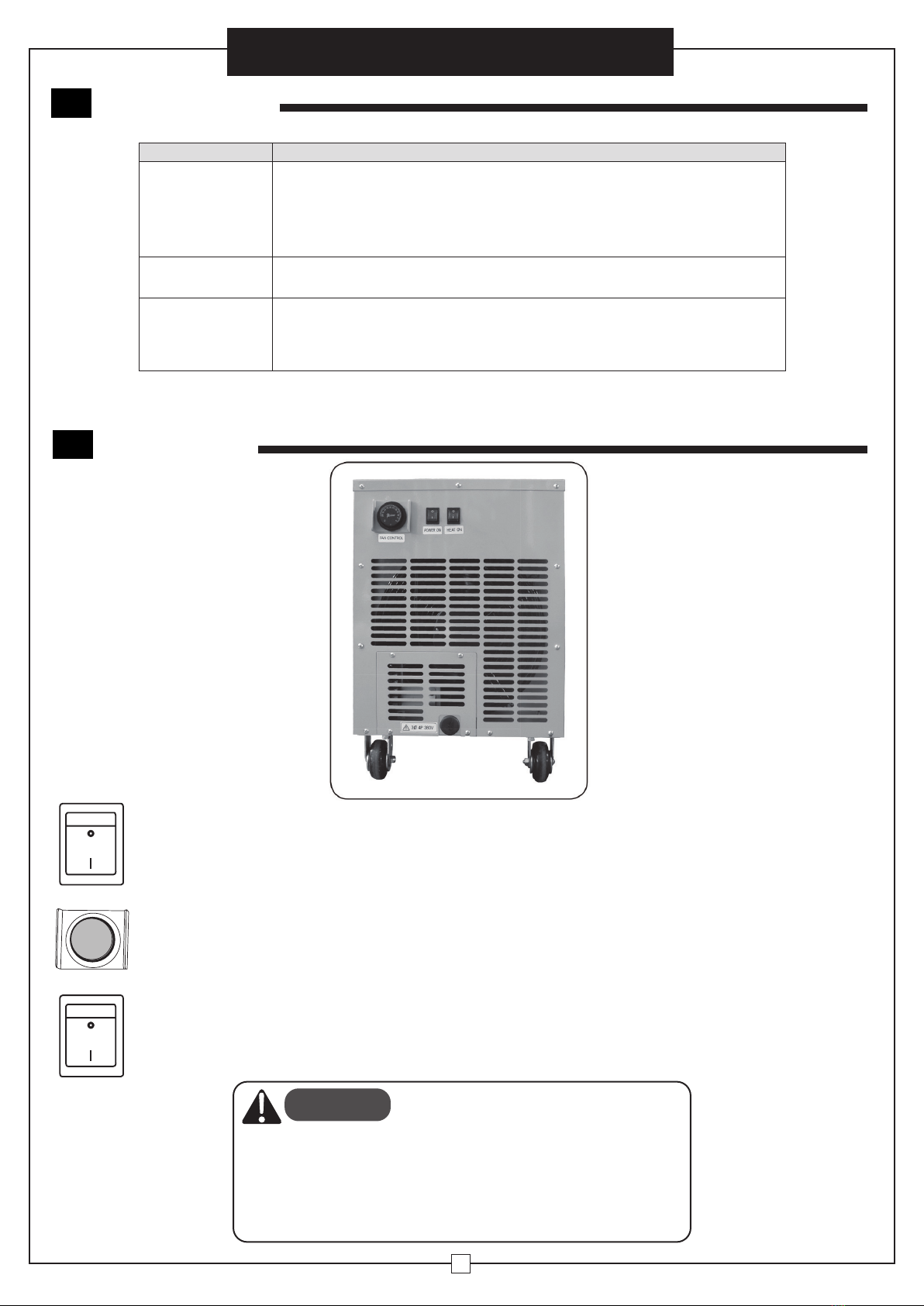

Troubleshooting
5
•After identifying and fixing the problem, always turn the power off and on again to re-operate.
Control Guide
6
Power ON
ON/OFF switch for main power at OFF, both fan and heater will be turned off. If protective sensors
(overheat sensor, tilt motion sensor) detects hazards. Heater will get shut off automatically. After
identifying and solving the problem, re-start the heater.
Temperature Control
Turn the control knob clockwise to desired temperature. The heater will operate until the set temperature
is reached, then turn on. Note: The heater will turn back on automatically to maintain the desired
temperature.
Heat ON
ON/OFF switch for the heater
Shut-off Instruction
•You must follow these instructions to turn off the
machine to PREVENT FIRE HAZARDS
1. Turn off green switch (Heater)
2. Wait for 3-4 minutes for unit to cool down
3. Turn off red switch (Power and fan)
Caution

136
WFHE-10K 3P 240V ON OFF
C
2
1 C21
5
7
8
C21
6

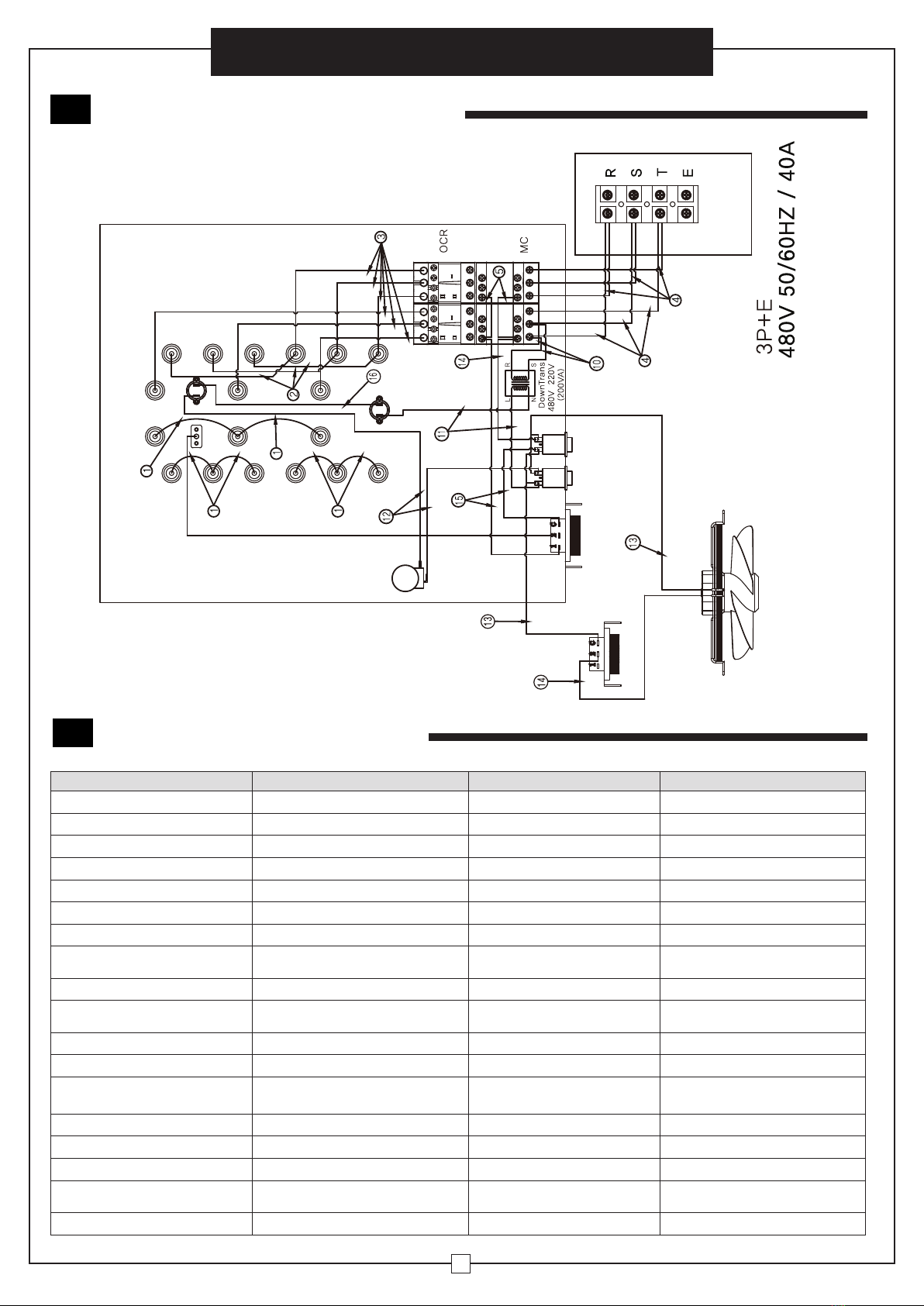

Electric Heater Diagram
7
Portable Electric Heater
136
WFHE-10K 3P 240V ON OFF
C
2
1 C21
5
7
8
C21
Rainbow Switch
Rainbow Switch
Tilt Switch
246552 (3-Phase 3-Wire 480V)
246552 (240V)
Overheat Sensor(Automated)
Overheat Sensor(Automated)
Axial Fan Axial Fan
FAN HEATER FAN HEATER
Rainbow Switch Rainbow Switch
Tilt Switch
Overheat Sensor(Automated)
Overheat Sensor(Automated)

7
Electric Heater Diagram
7
Portable Electric Heater
C21
C21
Product Specification
8
Model 246551 246552 246553
Voltage: 240V 208V 480V
Phase: Single 3 3
Watts: 10,200 15,100 30,000
Amp: 41.82 42.35 36.46
CFM: 806 1,103 1,441
BTU/h: 33,700 51,000 101,350
Temperature Range: 32°F~122°F 32°F~122°F 32°F~122°F
Heating Area: 600~785 Sq.Ft. 950~1,100 Sq.Ft. 1,830~2,300Sq.Ft.
Thermostat: Manual Manual Manual
Dimensions (W x D x H): 15-1/2" x 22-1/2" x 22-3/16" 16-5/8" x 24-1/2" x 23" 18-5/8" x 26-3/8" x 24-5/8"
Product Weight: 59.3 lbs. 86 lbs. 113.1 lbs.
Color: Yellow Yellow Yellow
Safety Features: Tip-Over Switch, Overheat Sensor Tip-Over Switch, Overheat Sensor Tip-Over Switch, Overheat
Sensor
Certification: ETL, CETL ETL, CETL ETL, CETL
Outlet Diameter: 12" 14" 14"
Temperature Rise: 46°F 46°F 65°F
Casters: 3" Diameter, PU (2 locking) 3" Diameter, PU (2 locking) 3" Diameter, PU (2 locking)
Required Cord (not included): 6AWG/3C 6AWG/4C 6AWG/4C
246553 (3-Phase 3-Wire 480V)
Rainbow Switch
Axial Fan
Rainbow SwitchFAN HEATER
Overheat Sensor(Automated)
Tilt Switch

8
Breakdown (246551)
9
Portable Electric Heater

9
Breakdown (246552)
9
Portable Electric Heater

10
Breakdown (246553)
9
Portable Electric Heater

1
Calentador eléctrico portátil
011921
User's manual Manual del usuario Manuel de l'utilisateur
Customer Service
EE. UU.: 1-800-645-2986
Servicio de atención al cliente
EE. UU.: 1-800-645-2986
Service à la clientèle
Canadá: 888-645-2986
Modelos: 256551, 246552, 246553
Lea este manual detenidamente antes
de la instalación, la operación o el
mantenimiento del producto. Guarde
estas instrucciones en un lugar seguro
para consultarlas en caso de necesidad.
Si tiene preguntas, visite globalindustrial.
com o comuníquese con el Servicio de
atención al cliente al 1-800-645-2982.
Modelo 246551 Calentador eléctrico portátil de 10,2 kW, 240 V, monofásico
Modelo 246552 Calentador eléctrico portátil de 15 kW, 208 V, trifásico
Modelo 246553 Calentador eléctrico portátil de 30 kW, 480 V, trifásico
Elementos que deben verificarse antes de usar .............................2
Nombre de las piezas.........................................................................4
Precaución para la instalación..........................................................4
Solución de problemas ......................................................................5
Guía de control ...................................................................................5
Diagrama del calentador eléctrico ...................................................6
Especificaciones del producto..........................................................7
Desglose (246551) ..............................................................................8
Desglose (246552) ..............................................................................9
Desglose (246553) ............................................................................10
Contenido
1

Manual del usuario
Calentador eléctrico portátil
2
• Nunca opere un calentador si sospecha que está dañado. Antes de usar, inspeccione el artefacto,
el cable y el enchufe en busca de daños. Siga todas las instrucciones de operación y mantenimiento.
• Nunca deje el calentador en funcionamiento sin supervisión.
• Asegúrese de que el enchufe del calentador encaje firmemente en el tomacorriente de la pared.
De lo contrario, no utilice ese tomacorriente para alimentar el calentador.
• Durante el uso, compruebe con frecuencia si el enchufe o el cable del calentador, el tomacorriente o la
placa frontal están CALIENTES. Si alguno de estos elementos está caliente, deje de usar el calentador
y haga que un electricista calificado revise o reemplace el enchufe o los tomacorrientes de pared
defectuosos. Si el cable está caliente, desconecte el calentador y haga que lo inspeccione o repare
un técnico autorizado.
• Nunca pase el cable del calentador debajo de alfombras o tapetes.
Se puede dañar el cable, provocando su incendio y el de los objetos cercanos.
Elementos que deben verificarse antes de usar
2
Precauciones de seguridad
Estas son indicaciones importantes para la seguridad del usuario y la prevención de daños o pérdidas
a la propiedad. Lea atentamente para garantizar un funcionamiento seguro y eficiente de este producto.
Consejos de seguridad
• Utilice la electricidad
adecuada indicada
en la etiqueta
del calentador.
(Caso contrario,
podría provocarse
un incendio y dañarse
el producto)
• No guarde ni utilice
aerosoles inflamables
y combustibles cerca
del producto.
(Caso contrario,
podría provocarse un
incendio y dañarse
el producto)
• No rocíe agua directamente sobre el producto ni
utilice benceno, disolvente o alcohol para limpiarlo.
(De hacerlo, podría provocar una descarga
eléctrica, un incendio o dañar el producto)
• No doble
excesivamente
el cable ni
coloque objetos
pesados sobre
el calentador.
(Caso contrario,
podría provocarse
un incendio
y dañarse el
producto)
• No instale el producto cerca de materiales inflamables
como cortinas, mantas, ropa, etc.
(El sobrecalentamiento del producto puede
provocar un incendio)
Use proper
electricity; refer to the
label on the heater.
• Utilice el cable que cumpla
con las especificaciones
(Consulte la página
del diagrama de
cableado)

3
Calentador eléctrico portátil
Precauciones
Estas son indicaciones importantes para la seguridad del usuario y la prevención de daños o pérdidas
a la propiedad. Lea atentamente para garantizar un funcionamiento seguro y eficiente de este producto.
• No bloquee la salida
del calentador •
No toque las áreas
generadoras de
calor cuando esté
en funcionamiento.
(Estas áreas se
calientan mucho y
pueden producir
quemaduras)
• Compruebe que no
ingresen objetos
extraños a la salida
y entrada de aire.
(Pueden causar un
mal funcionamiento)
• Utilice un disyuntor
adecuado según la
capacidad eléctrica.
(Caso contrario,
podría provocarse
una descarga
eléctrica o un
incendio)
• Evite almacenarlo en
condiciones de altas
temperaturas y alta
humedad durante un
período prolongado.
Guárdelo en un
lugar seco.
(No hacerlo podría
oxidarlo o causar un
mal funcionamiento)
• No toque el calentador
inmediatamente
después de su uso.
(Deje que la unidad se
enfríe, de lo contrario
puede quemarse)
• Nunca mueva
el calentador
mientras esté en
funcionamiento.
( Si el producto
se cae , puede
provocar un
incendio)
• Si hay ruido, olor o humo
proveniente del calentador,
desenchufe inmediatamente
el cable de alimentación
y comuníquese con un
centro de servicio.
( Caso contrario, podría
provocarse una descarga
eléctrica o un incendio)
• Manténgase alejado
de la salida de calor
mientras la unidad
está encendida.
(El producto puede
funcionar en
cualquier momento
debido al sensor de
temperatura)
• No exponga este
calentador a la luz
solar directa, a la lluvia
ni a viento fuerte.
(De hacerlo, podría
provocarse una
descarga eléctrica o
un incendio)
• Abra la ventana una
o dos veces cada
hora para ventilar.
(Puede haber
falta de oxígeno
si el producto se
opera durante
mucho tiempo sin
ventilación)
• No desarme, repare
ni modifique este
calentador cuando
esté en uso.
(Hacerlo podría
provocar un
accidente, un
incendio o una
descarga eléctrica)

4
Calentador eléctrico portátil
Nombre de las piezas (246551/246552/246553)
3
Precauciones durante la instalación
4
Lugar adecuado para la instalación
Precaución No utilice en un entorno explosivo o donde exista la
posibilidad de fuga de gas inflamable.
Precaución Úselo en áreas protegidas del sol.
Precaución No coloque sustancias extrañas alrededor del
escape de calor.
Precaución
Almacene el producto con la tapa. Use el calentador únicamente después
de limpiar todo el polvo o la suciedad acumulados en la parte inferior.
Mantener una distancia segura
Es fundamental mantener una distancia segura alrededor del calentador y no bloquear el flujo de aire.
• Recomendamos un espacio de al menos 90 cm (3 ft) frente al calentador y 30 cm (1 ft) a los lados y arriba.
• Mantenga muebles, papeles y otros objetos inflamables lejos del calentador.
• Asegúrese de que haya un flujo de aire constante alrededor del calentador
Sensor automático de prevención de sobrecalentamiento
La unidad está construida con un sensor interno que apaga automáticamente el calentador cuando alcanza una
temperatura fuera de los rangos normales.
Interruptor automático de seguridad
El calentador se apagará automáticamente si detecta que se está inclinando y existe riesgo de caerse.
Mantenimiento fácil
1. Desconecte el calentador de la alimentación
2. Sople la suciedad hacia abajo a través del elemento superior con un secador de pelo o una aspiradora en el ciclo
de soplado.
3. Aspire la suciedad y el polvo acumulados en el calentador y vuelva a encenderlo.
Mantenimiento
eléctrico
Mango de metal
Escape de calor
Ruedas
Temperatura
Control
Parte delantera Parte trasera

5
Calentador eléctrico portátil
Problema Solución
La lámpara del
interruptor de
encendido no funciona
• Compruebe la conexión de alimentación principal (verifique el terminal principal).
• Compruebe si el calentador está inclinado.
• El sensor de temperatura detecta el sobrecalentamiento de la unidad durante el
funcionamiento. (Verifique si el ventilador está funcionando)
• Si el ventilador no funciona, compruebe si hay cables en cortocircuito
La lámpara del
interruptor del
calentador no funciona • Compruebe si hay cables en cortocircuito
El calentador
no funciona
• Compruebe si hay cables en cortocircuito (reinicie después de la inspección)
• El relé de sobrecorriente (Over Current Relay, OCR) está activado debido a una
sobrecarga (reinicie presionando el botón de reinicio)
Solución de problemas
5
• Después de identificar y solucionar el problema, siempre apague y vuelva a encender para que
funcione nuevamente.
Guía de control
6
Encendido
Cuando el interruptor de ENCENDIDO/APAGADO para la alimentación principal en posición APAGADA,
tanto el ventilador como el calentador se apagarán. Si los sensores de protección (sensor de
sobrecalentamiento, sensor de movimiento de inclinación) detectan peligros, el calentador se apagará
automáticamente. Después de identificar y resolver el problema, reinicie el calentador.
Control de temperatura
Gire la perilla de control hacia la derecha hasta la temperatura deseada. El calentador funcionará hasta
alcanzar la temperatura establecida, luego se encenderá. Nota: El calentador se encenderá de nuevo
automáticamente para mantener la temperatura deseada.
Calor
Interruptor de ENCENDIDO/APAGADO para el calentador
Instrucciones de apagado
• Debe seguir estas instrucciones para apagar la
unidad y EVITAR INCENDIOS
1. Apague el interruptor verde (calentador)
2. Espere de 3 a 4 minutos para que la unidad se enfríe
3. Apague el interruptor rojo (encendido y ventilador)
Precaución

136
WFHE-10K 3P 240V ON OFF
C
2
1 C21
5
7
8
C21
6
Diagrama del calentador eléctrico
7
Calentador eléctrico portátil
136
WFHE-10K 3P 240V ON OFF
C
2
1 C21
5
7
8
C21
Interruptor arco iris
Interruptor arco iris
Interruptor de inclinación
246552 (trifásico, 3 cables, 480 V)
246552 (240 V)
Sobrecalentar Sensor (automatizado)
Sobrecalentar Sensor (automatizado)
Ventilador axial Ventilador axial
VENTI- LADOR CALEN-
TADOR
VENTI-
LADOR CALEN-
TADOR
Interruptor arco iris Interruptor arco iris
Interruptor de inclinación
Sobrecalentar Sensor (automatizado)
Sobrecalentar Sensor (automatizado)

7
Diagrama del calentador eléctrico
7
Calentador eléctrico portátil
C21
C21
Especificaciones del producto
8
Modelo 246551 246552 246553
Voltaje: 240 V 208 V 480 V
Fase: Monofásica 3 3
Vatios: 10 200 15 100 30 000
Amperios: 41,82 42,35 36,46
M3/MIN: 22,8 31 40,8
Kcal/h: 8492 12 852 25 540
Rango de temperatura: 0 °C ~ 50 °C (32 °F~122 °F) 0 °C ~ 50 °C (32 °F~122 °F) 0 °C ~ 50 °C (32 °F~122 °F)
Área de calentamiento: 55,7 ~ 73 metros cuadrados
(600~785 pies cuadrados) 88 ~ 102 metros cuadrados (950~1100 pies cuadrados) 170 ~ 214 metros cuadrados (1830~2300 pies cuadrados)
Termostato: Manual Manual Manual
Dimensiones (Anch. x Prof. x Alt.):
39,4 cm x 55 cm x 56,3 cm
(15-1/2 in x 22-1/2 in x 22-3/16 in) 42 cm x 62 cm x 58,4 cm (16-5/8 in x 24-1/2 in x 23 in) 47 cm x 67 cm x 62,5 cm (18-5/8 in x 26-3/8 in x 24-5/8 in)
Peso del producto: 27 kg (59,3 lb) 39 kg (86 lb) 51,3 kg (113,1 lb)
Color: Amarillo Amarillo Amarillo
Características de seguridad: Interruptor de vuelco, sensor
de sobrecalentamiento Interruptor de vuelco, sensor de sobrecalentamiento Interruptor de vuelco, sensor de sobrecalentamiento
Certificación: ETL, CETL ETL, CETL ETL, CETL
Diámetro de salida: 30,5 cm (12 in) 35,5 cm (14 in) 35,5 cm (14 in)
Aumento de la temperatura: 7,8 °C (46 °F) 7,8 °C (46 °F) 18 °C (65 °F)
Ruedas: 7,6 cm (3 in) de diámetro,
PU (2 bloqueos) 7,6 cm (3 in) de diámetro, PU (2 bloqueos) 7,6 cm (3 in) de diámetro, PU (2 bloqueos)
Cable requerido (no incluido): 6 AWG/3C 6 AWG/4C 6 AWG/4C
246553 (trifásico, 3 cables, 480 V)
Interruptor arco iris
Ventilador axial
Interruptor arco iris
VENTI- LADOR CALEN-
TADOR
Sobrecalentar Sensor (automatizado)
Interruptor de inclinación

8
Desglose (246551)
9
Calentador eléctrico portátil

9
Desglose (246552)
9
Calentador eléctrico portátil

10
Desglose (246553)
9
Calentador eléctrico portátil
