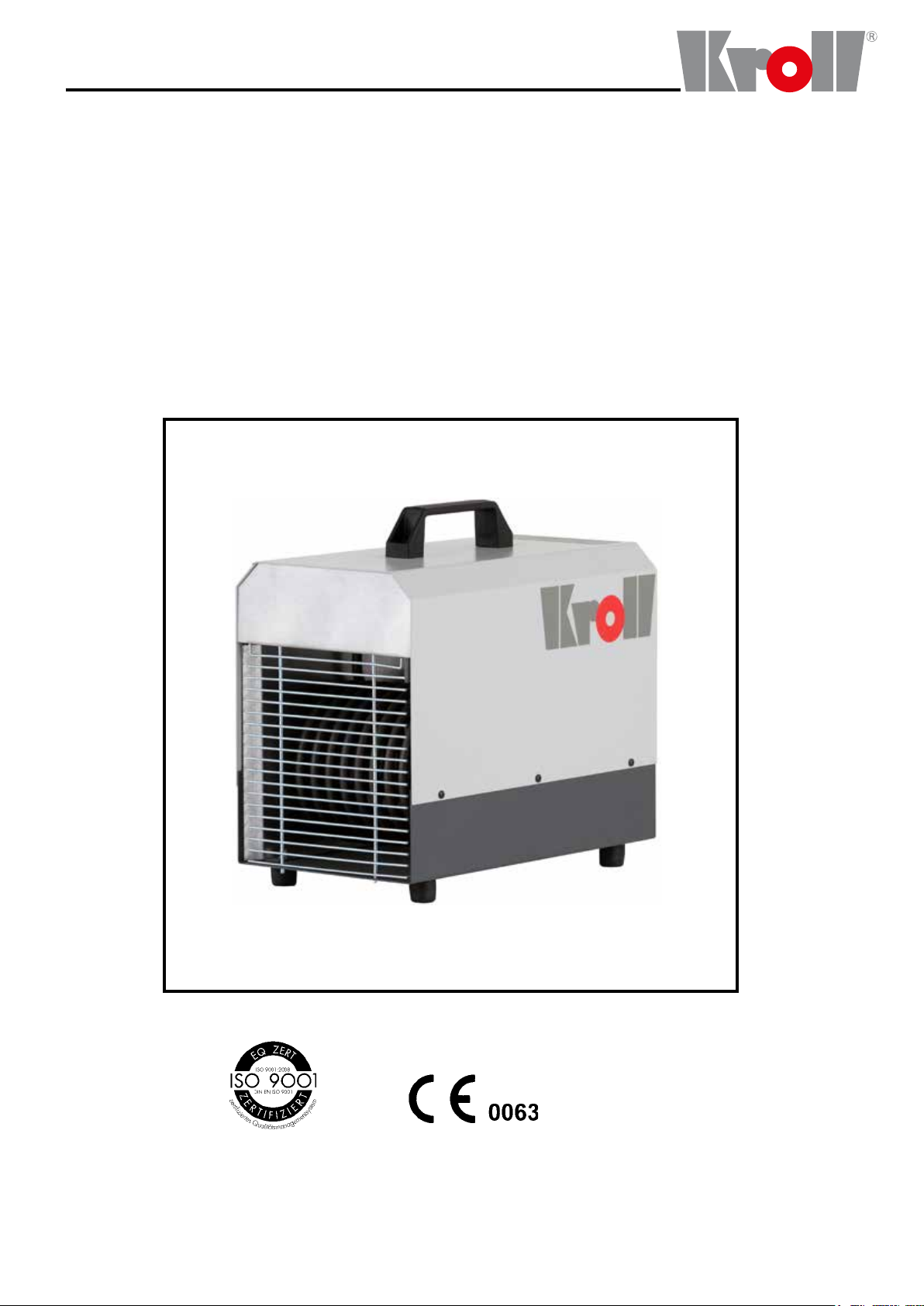

Kroll E 3 User manual
E3
Elektroheizer Electrical heater
Betriebs-
anleitung
Operating
instructions
Notice
d’utilisation
Originalbetriebsanleitung / 012600-03c / März 2018
Chauffage tout électrique
2
Inhaltsverzeichnis
Vorschriften..................................................3
Transportschäden........................................3
Einsatzbereich.............................................3
Einzelteile ....................................................4
Inbetriebnahme............................................4
Aufstellungsvorschriften ..............................7
Vorsichtsmaßnahmen beim Betreiben.........7
Schaltplan....................................................8
Technische Daten........................................8

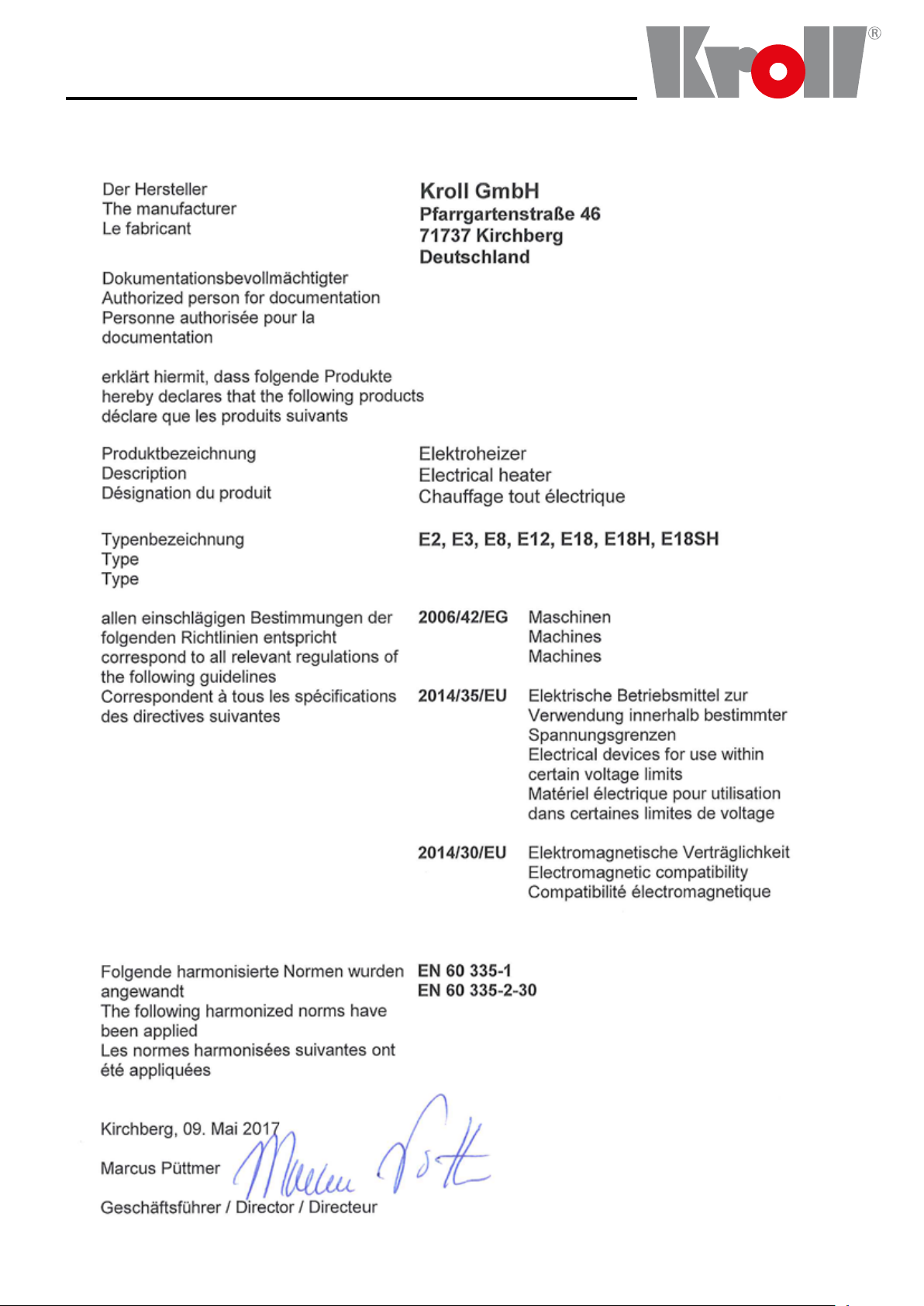

Konformitätserklärung .................................9
Table of contents
Regulations..................................................3
Damage during transport.............................3
Possibilites of use........................................3
Component part...........................................4
Setting into operation...................................5
Installation regulations.................................7
Precautions..................................................7
Circuit diagram ............................................8
Technical data..............................................8
EC-Conformity.............................................9
Sommaire
Directives.....................................................3
Dommages au cours du transport ...............3
Possibilities d’utilisation...............................3
Nomenclature ..............................................4
Mise en marche...........................................5
Directives mise en place..............................7
Précautions en mettant en marche..............7
Schema électrique.......................................8
Caractéristiques techniques ........................8
Déclaration de conformeté CE ....................9
Inhaltsverzeichnis / Table of contents / Sommaire
Edition: April 2017
Drawing number: 012600-03c
Technical hanges in the sense of product
improvement reserved
Privilege of the producer:
Firma Kroll GmbH
Ausgabe: April 2017
Zeichnungs-Nr: 012600-03c
Technische Änderungen im Sinne der Pro-
duktverbesserung vorbehalten.
Urheberrecht und Hersteller :
Firma Kroll GmbH
Edition: Avril 2017
No. du dessin: 012600-03c
Toute modication réservée dans le but de
l’amélioration du produit
Droit du fabricant:
Sté Kroll GmbH
conformément aux circonsstance
3
Am Aufstellungsort gelten die allgemeinen
bau- und feuerpolizeilichen Vorschriften, so-
wie die UVV (Unfallverhütungsvorschriften)
Elektroheizer nur unter Beachtung
der Betriebsanleitung in Betrieb
nehmen !
Gerät vor Trennung vom Stromnetz
über Lüftungsbetrieb abkühlen
lassen
Gerät v
or Trennung vom Stromnetz über Lüftungs-
betrieb abkühlen lasse
Einsatzbereich
Bausektor - Trocknen und Beheizen von Bau-
stellen, Werkhallen, Aufstellungsräumen und
Garagen.
Agrarsektor - Trocknen und Beheizen von
Ställen und Gewächshäusern
Wohnbereich - schnelles und gezieltes Hei-
zen für alle Räume.
Vorschriften Regulations Directives
The general regulations as issued by the
Board of Works in your country and the acci-
dent prevention regulations, are to be follo-
wed during installation
Put into operation the electrical hea-
ter only by following the instruction
manual !
Before cutting the heater from elec-
trical supply, ensure cooling down by
working on „ventilation“
Possibilites of use
Construction eld - drying and heating con-
strution sites, work shops, exhibition halls
and garages.
Agricultural eld - drying and heating stables
and greenhouses.
Living area - rapid and precise heat for all
rooms.
Sur le lieu du montage, les directives géné-
rales des services d’urbanisme et de lutte
contre l’incendie sont valables.
Ne mettre en marche le chauffage
éléctrique qu’apres lecture de la noti-
ve technique !
Avant couper l’appareil de
l’alimentation électrique, assurez son
refroidissement en fonction
„ventilation“
Possibilities d’utilisation
Construction - les chantiers, les atéliers, les
halles d’exposition et les garages.
Agriculture - secher et chauffer les ètables et
les serres.
Habitations - Chauffage rapide et précis pour
tous les locaux.
Vorschriften / Regulations / Directives
Damage during transport
Transport damages must be noted on the
forwarders receipt and signed by the driver.
Your dealer must be notied of any technical
damage before the appleance is assembled
and set into operation. The heater is only be
started up after competent repair.
Dommages au cours du transport
Les dommages survenus au cours du trans-
port doivent être notés sur le bon reception
et signé par le conducteur. Des dommages
techniques doivent être signalés sous 48
heures avant le montage et la mise en
service auprès de votre revendeur. Ne mettre
l’appareil en service qu’après la remise en
état.
Transportschäden
Transportschäden müssen auf dem Spediti-
onsannahmeschein vermerkt und vom Fahrer
quittiert werden. Technische Störungen müs-
sen unverzüglich Ihrem Händler angezeigt
werden. Gerät erst nach Instandsetzung in
Betrieb nehmen.
Folgeschäden durch Betriebsausfall des
Gerätes sind von der Haftung ausge-
schlossen.
Any cases of consequential damage due
to the failure of the device during opera-
tion will be excluded from liability.
Des dégâts à l‘appareil de conséquence
résultant d’une interruption des généra-
teurs d’air chaud sont exclusde la respon-
sabilité.
4

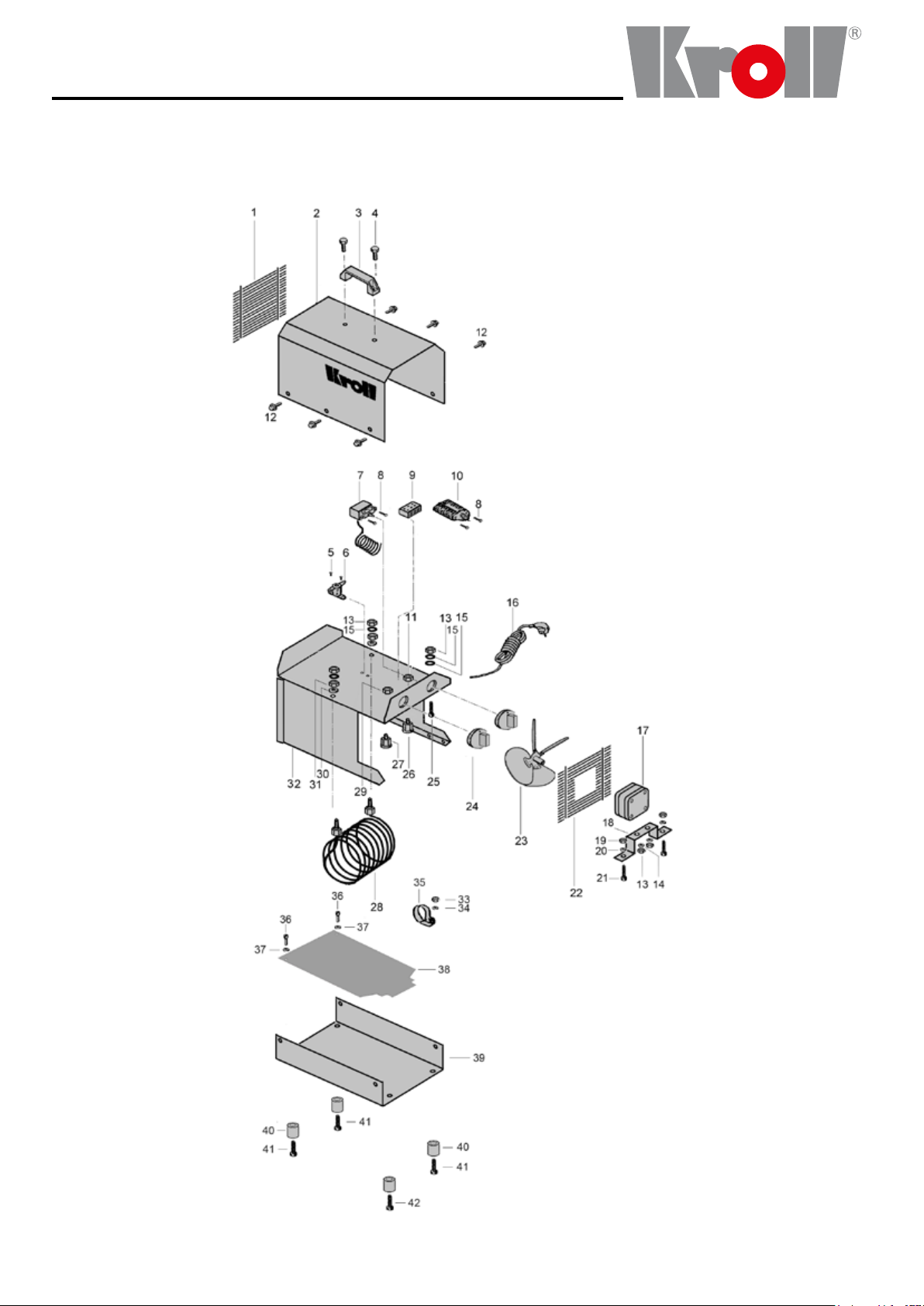

Einzelteile / Component parts / Nomenclature
5
Bestell-Nr.
Requisition-number
Numéro de commande
Artikel Stk.
1 Schutzgitter Protective screen Manteau intérieur 012590 1
2 Mantel Housing Manteau 001580-01 1
Mantel rot (RAL3001) Housing red (RAL3001) Manteau rouge (RAL3001) 102363 1
3 Kunststoffgriff Plastic handle Manette en matière plastique 005607 1
4 Linsenkopfschraube Lens head screw Vis de sécurité 051947 2
5 Schraube Screw Vis 004317 2
6 Thermostat Thermostat Thermostat 005625 1
7 Thermostat-Kapillarrohr Thermostat-capillary tube Thermostat tube capillaire 005977 1
8 Schraube Screw Vis 003436 2
9 Porzellanklemme Porcelain clamp Porcelaine bome 058102 1
10 Nockenschalter Cam-operated switch Contrôleur à cames 006875 1
11 Gegenmutter Counter nut Contre-écrou 023208 1
12 Blechschraube Drilling screw Vis perceuse 026436 6
13 Mutter Nut Écrou 003501 1
14 Federring Spring lock washer Rondelle ressort 003453 1
15 Zahnscheibe Tooth lock washer Rondelle à dents chevauchantes 003526 1
16 Netzkabel Power cord Câble d’alimentation 006896-01 1
17 Motor Motor Moteur 006014 1
18 Befestigungsfuss Mounting foot Pied de xation 006836 1
19 Mutter Nut Écrou 003515 2
20 Scheibe Washer Rondelle plate 003448 2
21 Schraube Screw Vis 003495 2
22 Schutzgitter Protective grille Grille de protection 012592 1
23 Axialügel Blade axial Ventilateur axial 058069 1
24 Knebel Clamp handle Manette noire 003943 1
25 Schraube Screw Vis 003483 1
26 Kabelverschraubung Cable screw Raccord de câble 023158 1
27 Kabelverschraubung Cable screw Raccord de câble 022993 1
28 Heizspirale Heating spiral Spirale de chauffage 012593 1
29 Gegenmutter Locking corner Cornière de maintien 023209 1
30 Dichtung Seal Joint 057873 1
31 Mutter Nut Écrou 003510 1
32 Innenmantel Inner sheath Envelope intérieur 002548-02 1
33 Mutter Nut Écrou 003502 1
34 Unterlagscheibe Washer Rondelle 003446 4
35 Kabelklemme Cable clamp Collier de câble 003959 1
36 Linsenkopfschraube Lens head screw Vis de sécurité 036392 2
37 Federring Spring lock washer Rondelle ressort 003454 4
38 Strahlenschutz Protective screen Manteau intérieur 057557 1
39 Unterteil Base Socle 002546-01 1
40 Gummipuffer Rubber buffer Tampon en caoutchouc 003942 4
41 Linsenkopfschraube Lens head screw Vis de sécurité 003628 3
42 Senkschraube Counter sunk screw vis à tête fraisée 003674 1
ohne Zeichnung without drawing sans dessin
Kabelbinder Cable clamp Collier de câble 006454 1
Flachsteckhülse Flat plug collar Plate 006419 1
Ringkabelschuh Ring terminal Cosse ronde de câble 006458 1
Einzelteile / Component parts / Nomenclature
6
Inbetriebnahme Setting into operation / Mise en marche
Heizen
1. Wahlschalter auf Stellung „I“
2. Temperaturregelknebel auf gewünschte
Temperatur einstellen.
1. Selector switch to position „I“
2. Set the temperature regulation clamp
handle on the desired temperature
regulation.
Setting into operation
1. Commutateur en position „I“
2. Ajuster le thermostat de réglage
à la température désirée.
Mise en marche
Lüften
1. Wahlschalter auf Stellung „Lüften“
Ventilation
1. Set selector to position
„Ventilation“
Ventilation
1. Placer le commutateur en position
„Ventilation“
Stop
1. Wahlschalter auf Stellung „0“
Stop
1. Set selector to position „0“
Stop
1. Placer le commutateur en position „0“
Wahlschalter
Selector switch
Commutateur
Wahlschalter
Selector switch
Commutateur
Wahlschalter
Selector switch
Commutateur
Temperaturregelknebel
Temperature regulation clamp handle
Thermostat de réglage
Temperaturregelknebel
Temperature regulation clamp handle
Thermostat de réglage
Temperaturregelknebel
Temperature regulation clamp handle
Thermostat de réglage
7
Aufstellungsvorschriften / Installation regulations /
Directives de mise en place
Sicherheitsabstand mindestens
0,5 Meter von brennbaren Materialien.
Das Heizgerät darf nicht in Reihe mit
einer Zeitschaltuhr verwendet werden.
Das Heizgerät darf nicht in unmittelbarer
Umgebung einer Dusche oder eines
Schwimmbeckens verwendet werden.
Die Netzanschlußleitung darf nur von
einer Fachwerkstatt ausgewechselt wer-
den, da es sich um eine Spezialleitung
handelt, die nur mit Spezialwerkzeug
montiert werden kann.
Netzkabel vor Tieren schützen.
Überprüfen der Netzspannung mit der
Spannungsangabe auf dem Typen-
schild.
E3 - 3 kW
Sicherung 16 A
Vorsichtsmassnahmen beim
Betreiben
Elektroheizgerät während des Betriebes nicht
abdecken sonst besteht Überhitzungs-
gefahr.
Elektroheizgerät vor Wasser schützen.
Nicht abspritzen!
Inbetriebnahme des Elektroheizgerätes nur
mit dem dazugehörenden Kabel und den
vorgeschriebenen Sicherungen.
Zur Verhütung von Beschädigungen keine
Gegenstände in das Elektroheizgerät stek-
ken.
Kein beschädigtes Gerät in Betrieb nehmen.
Wartung und Reparaturen
Achtung !
Bei allen Arbeiten am Elektroheizgerät erst
den Netzstecker ziehen.
Reparaturen dürfen nur von Elektrofach-
leuten durchgeführt werden.
Maintain a security distance of at least
0,5 metres to ammable material.
Don’t use the appliance in consumption
with a timer.
Don’t use the heater in the immediate
near a shower place or a swimming
pool.
The power cord may only be charged by
a specialised work-shop as this is
a special cord that can only be moun-
ted with the special tools.
Protect the supply cord against ani-
mals.
Verify the electrical tension with the
tension-indications on the label.
E3 - 3 kW
Fuse 16 A
Maintenir une distance de sécurité d’au
moins 0,5m de tous matériaux inam-
mables.
Ne pas utiliser l’appareil avec une horla-
ge ou un programmateur.
Nes pas utiliser l’appareil de chauffage
à proximité immédiate d’une douche,
d’une baignoire ou d’une piscine.
Le câble d’alimentation ne doit être
changé que par du personnel électricien
qualié.
Vérier si les caractéristiques de votre
installation électrique sont compatibles
avec celles mentionnées sur la plaque
signalétique de l’appareil.
Protéger le câble des animaux.
E3 - 3 kW
Fusible 16 A
Precautions during operation
Do not cover the electrical heater when in
operation danger of overheating !
Protect the electrical heater against water.
Don’t splash ! Set the electrical heater into
operation only by using the appropriate cable
cable and the prescripted fuses.
To prevent damages don’t put anything into
the appliance.
Do not put a damaged appliance into opera-
tion.
Servicing and repairworks
Précaution en mettant en marche
L’appareil électrique ne doit pas être couvert
en service danger de surchauffe!
Risque d‘incendie
Protéger l’appareil contre l’eau, ne pas
l’arroser !
Mise en marche de l’appareil seulement avec
le câble approprié et les fusibles précrits (au
moins 16A).
Pour éviter des dommages ne mettez pas
des objéts dans l’appareil de chauffage.
Die Geräte sind entsprechend den Ein-
satzbedingungen je nach Bedarf, jedoch
mindestens1x jährlich, durch einen Sachver-
ständigen auf ihren arbeitssicheren Zustand
zu prüfen.
Attention !
Before working at the electrical heater, rst
pull power cord out
Any repair works may only be effected by
electricians.
The devices have to be checked for their
operational safety, according to their
application, but at least once a year, by an
authorised qualied person.
Attention !
Avant toute intervention, débrancher le cor-
don.
Les réparations ne doivent être effectuées
que par des électriciens qualié.
Les appareils doivent être vériés sur leur
sécurité de fonctionnement, au moins une
fois par an selon la fréquence d‘utilisation par
une personne autorisée qualiée.
Entretien et réparations
8
Bezeichnung / Designation / Designation Einheit/Unit/Unité E3
Leistungsaufnahme / Electrical power consumption /
Consommation électrique kW 3
Luftvolumenstrom / Air delivery / Débit d‘air m³/h 185
Temperaturerhöhung (Δ) / Rise in temperature (Δ)/
Température difference (Δ)K 48
Spannung / Tension / Tension Volt 230~/50Hz
Stromaufnahme / Power of current / Intensité absorbée Ampere 13,5
Länge / Length / Longueur mm 330
Breite / Width / Largeur mm 185
Höhe / Height / Hauteur mm 270
Gewicht / Weight / Poids kg 6,5
Schutzart / Type of protection / Indice de protection IP 20
Schaltplan
GB
D
F
E1
TR
TW
S1
M1
X1
X2
E1
TR
TW
S1
M1
X1
X2
E1
TR
TW
S1
M1
X1
X2
Schema électrique
Circuit diagram
Heizelement
Temperaturregler
Temperaturwächter
Wahlschalter
Lüfter
Netzanschluss mit Stecker
Klemmleiste intern
Résistance électrique
Thermostat de réglage
Thermostat de sécurité
Commutateur
Ventilateur
Alimentation électrique avec prise
Bornier
Heating element
Temperatur regulator
Temperatur controller
Selector switch
Fan
Mains connection with plug
Connecting strip internal
9
EG – Konformitätserklärung
EC – Declaration of conformity
Déclaration de conformité CE
10
Wartungsintervalle / Servicing intervals / Intervalles de maintenance
Tag der Wartung
Day of servicing
Jour de maintenance
Name
Name
Nom
Bemerkungen
Notes
Notes
11
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung, wie in der Betriebsanleitung vorgegeben
oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräteausführung erlischt jeglicher
Gewährleistungsanspruch.
Im Übrigen gelten unsere „Verkaufs- und Lieferbedingungen“.
Technische Änderungen im Sinne der Produktverbesserung vorbehalten.
Any use, installation, maintenance that is not effected according to the rules as asserted in the technical
manual, or unauthorized modications on the original version as delivered from manufacturer leads to
expiration of any right to warranty.
Furtheron our „Conditions of Sales and Delivery“ are valid.
Technical modication for product improvement are subject to change without notice.
Toute utilisation, installation et maintenance qui ne soit pas effectué onformément aux directives xés dans
le manuel technique, ainsi que toute modication à l’appareil livré du fabricant dans sa version originale,
entraîne l’expiration du droit de garantie.
En plus, nos „Conditions de vente et de livraison“ sont en vigueur.
Sous réserve de modication technique dans le sens d’amélioration du produit.
Любое использование, установка, обслуживание, выполненные не в соответствии с правилами,
указанными в Техническом руководстве, либо несанкционированная модификация оригинальной
версии, поставленной изготовителем, приводит к тому, что любые гарантии теряют силу.
Кроме того, действуют наши „Условия продаж и поставки“.
В изделие могут без уведомления вноситься технические модификации, направленные на
усовершенствование изделия.
Kroll GmbH
Pfarrgartenstraße 46
D-71737 Kirchberg/Murr
Telefon: 0049 (0)7144 / 830 200
Telefax: 0049 (0)7144 / 830 201
E-Mail: [email protected]
Internet: www.kroll.de
Stand: 2018-03-09-10-47
Other manuals for E 3
2
Table of contents
Other Kroll Electric Heater manuals
