Globalstar Sat Fi2 User manual

There is more than one approach to mounting the Marine Helix Antenna, and
every vessel installation is different. Follow the below guidelines while installing
the marine antenna:
Choose a location based on limited obstruction interference. The Marine
Helix Antenna should be mounted at the highest point on the vessel with
a 360° view of the sky as possible, from horizon to horizon, and should
not be mounted near any large obstruction such as:
• Ship’s funnel
• Mast
• Wheel house
Any obstruction can cause signal degradation. The amount of
degradation depends on the size of the obstruction and distance from
the antenna. The table gives a guideline for obstruction sizes that will
cause limited degradation.
Choose a location based on proximity to other RF antenna sources,
radars and other ship equipment. The Marine Helix Antenna must
be mounted as far away as possible from the vessel’s radar and other
RF sources.
• Greater than 3 feet apart from another transmitting antenna
(including the GPS antenna).
• 3 feet away from the ship’s magnetic compass
The Marine Helix Antenna should be 20° above and 20° below any
radar path. Below is the minimum acceptable separation between a
radar and the Marine Helix Antenna:
• X-Band - 12 ft.
• S-Band - 6 ft.
The Marine Helix Antenna and GPS antenna uses Coaxial Cables that
connect the antennas to the Sat-Fi2.
• Use only the coaxial cables that come with the Sat-Fi2 Remote Antenna Station. Do not cut or modify the coaxial cables.
• Do not use any additional coaxial antenna cables or non-Globalstar coaxial antenna cables - Either of these modifications may damage the
Sat-Fi2 Remote Antenna Station, void the warranty and violate various government regulations.
• Use existing slots and channels on the vessel for routing.
• Do not kink the coaxial cables.
• Route cables so that they are at least 6 inches from vehicle electrical cables so not to cause electrical interference.
• Extended length coaxial cables are available (sold separately)
Mount the GAT-17MR Antenna to a standard Marine Mount.
• Attach the Marine Helix Antenna to a standard 24 threads per inch marine mast (not included).
• Use appropriate and sufficient mounting hardware to ensure proper and secure installation of the marine mast (not included).
Power Adapter (12V AC Wall Adapter or 12V DC Bare Wire)
B

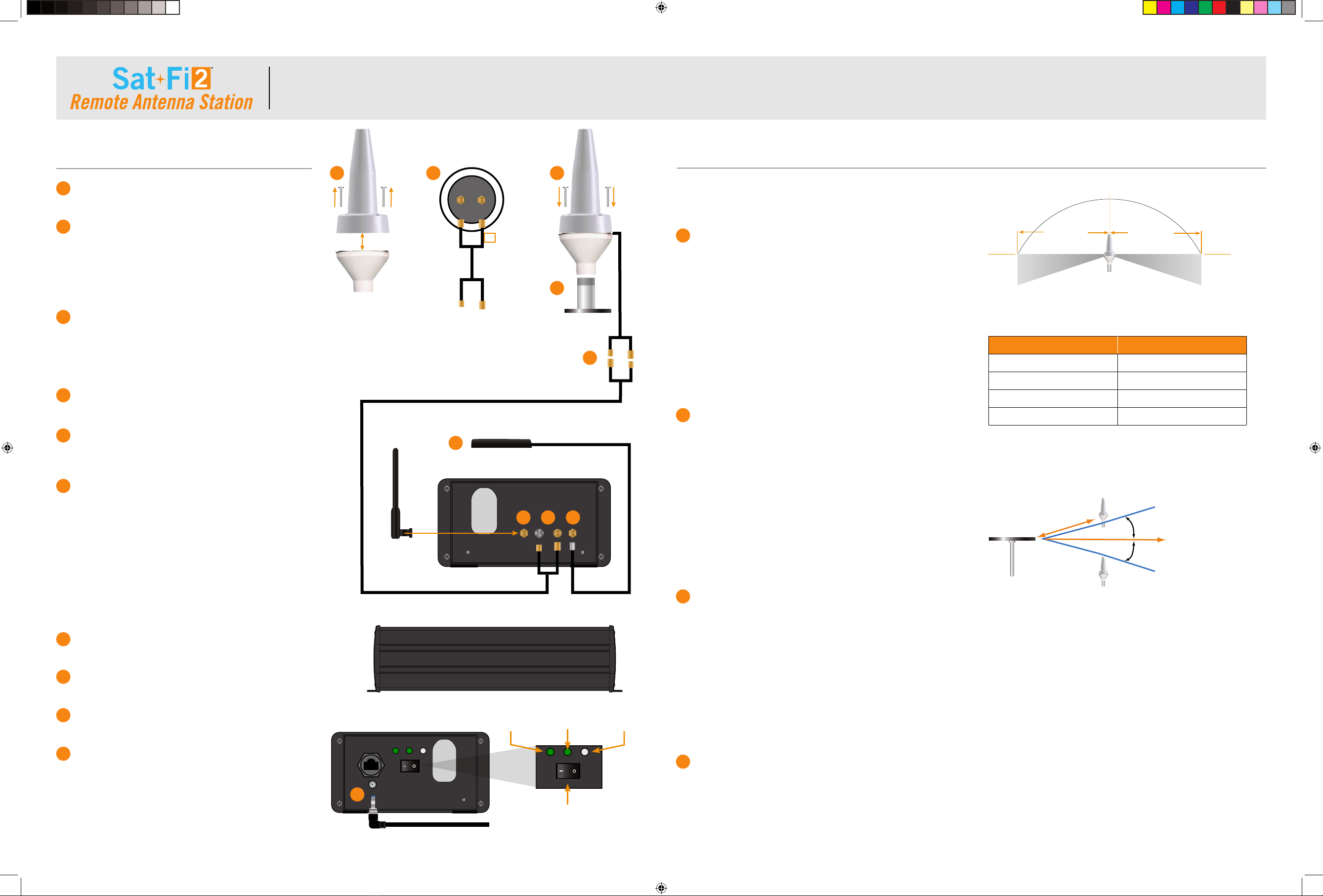

QUICK INSTALLATION GUIDE - MARINE
INSTALLATION PROCEDURES GUIDELINES FOR A MARINE INSTALLATION
Separate Helix Antenna from the Mounting Bracket by
removing the screws.
Connect the Marine Helix Antenna Pigtail Cable to the Marine
Helix Antenna:
• Connect the Male SMA connector with the white label
marked Bto the SMA connector marked RX BLUE.
• Connect the other Male SMA Connector to the SMA
connector marked TX BLUE.
Re-connect the Mounting Bracket to the Helix Antenna:
• Ensure the Marine Helix Antenna Pigtail cable is run
the through seal between the Helix Antenna and the
Mounting Bracket as illustrated.
• Re-attach all screws.
Attach the Marine Helix Antenna to the Marine Mast (Not
included and must be previously installed).
Mount the GPS antenna on top of the vessel. (The GPS
Antenna must be at least 3 feet from the Helix Antenna.)
Connect the Coaxial Antenna Cable to the Helix Antenna
pigtail cable. (Use coaxial sealant, shrink-wrap tubing, or
other suitable products to seal the external cable connections
to prevent moisture & corrosion damage.)
NOTE: Do not kink or pinch Coaxial Antenna and GPS
Antenna cables when brought through hatches and portholes.
- Coaxial Antenna Cable LMR-100 Bend Radius = 0.25 in.
- Tiewrap
Connect the Coaxial Antenna Cable to the RX and TX ports on
the Sat-Fi2 RAS - Left Panel.
Connect the GPS Antenna Cable to the GPS port on the
Sat-Fi2 RAS - Left Panel.
Connect the Wi-Fi Antenna to the Wi-Fi port on the Sat-Fi2
RAS - Left Panel.
Connect either the 12V DC Bare Wire or 12V AC Wall
Adapter Power cable to the Power port on the Sat-Fi2 RAS -
Right Panel.
NOTE: Power is 12-24 VDC nominal.
1
1
2
2
3
3
4
4
5
6
7
8
9
10
Magnetic Mount
GPS Antenna
Sat-Fi2 RAS - Left Panel
Coaxial Antenna Cable GPS Antenna Cable
Marine Helix
Antenna
Marine Mast
(Not included)
Marine Helix Antenna
Pigtail Cable
RX BLUE
TX RED
1 2
6
9 7 8
3
4
5
Distance from Obstruction Size of Obstruction
3 ft. < 6 in.
15 ft. < 12 in.
30 ft. < 24 in.
60 ft. < 36 in.
Radar
20°
20°
Unobstructed view of sky all direction
Unrestricted area for obstructions
Minimize
Obstructions
Minimize
Obstructions
> 30.0’> 30.0’
Sat-Fi2 RAS Right Panel Power LED Satellite LED
Power Switch
S.O.S. LED
10
Wi-Fi Antenna
GLOB19_SF2RAS_QuickInstallationGuide_Marine.indd 1 10/8/19 10:07 AM

Adapteur d’alimentation (adapteur mural 12V CA ou adapteur CC fil dénudé)
Sat-Fi2 RAS - Panneau droit Voyant DEL
Alimentation
Voyant DEL
Satellite
Interrupteur d’alimentation
Voyant DEL
SOS
10
GUIDE D’INSTALLATION RAPIDE - MARINE
PROCÉDURES D’INSTALLATION DIRECTIVES POUR INSTALLATION MARINE
Retirez l’antenne hélicoïdale du support de fixation en
enlevant les vis.
Branchez le câble en spirale de l’antenne hélicoïdale marine à
l’antenne hélicoïdale marine:
• Branchez le connecteur SMA mâle identifié avec la vignette
blanche “B” au connecteur SMA identifié RX BLUE.
• Brancher l’autre connecteur SMA mâle avec le connecteur
SMA identifié TX BLUE.
Réinstallez le support de fixation avec l’antenne hélicoïdale:
• Assurez-vous que le câble en spirale de l’antenne hélicoïdale
marine est inséré à travers le joint entre l’antenne hélicoïdale
et le support de montage, tel qu’illustré.
• Installez les vis à nouveau.
Fixez l’antenne hélicoïdale au mât marin (non compris et doit être
installé au préalable).
Installez l’antenne GPS dans la partie supérieure du bateau.
(L’antenne GPS doit être située à au moins 3 pieds de l’antenne
hélicoïdale).
Branchez le câble d’antenne coaxial au câble en spirale de
l’antenne hélicoïdale. (Utiliser un scellant coaxial, une gaine
thermo rétractable, ou d’autres produits de même nature pour
sceller les connexions externes du câble afin de prévenir les
dommages provoqués par l’humidité et la corrosion).
NOTE: Ne pliez pas ou ne coincez pas les câbles d’antenne
coaxial et d’antenne GPS en les passant par les écoutilles et
les hublots.
- Câble d’antenne coaxial LMR-100: rayon de courbure = 0.25 po.
- Attaches-câble
Branchez le câble d’antenne coaxiale aux ports RX et TX sur le
panneau gauche du Sat-Fi2 RAS.
Branchez le câble d’antenne GPS au port GPS sur le panneau
gauche du Sat-Fi2 RAS.
Branchez l’antenne Wifi au port Wifi sur le panneau gauche du
Sat-Fi2 RAS.
Branchez le câble d’alimentation de voiture 12 V CC ou
l’alimentation mural 12 V CA sur le port d’alimentation du
Sat-Fi2 RAS - Panneau de droite.
NOTE: la puissance nominale est de 12-24 V CC
Il existe plus d’une façon pour installer l’antenne hélicoïdale marine puisque
chaque installation est différente selon le type de navires. Veuillez suivre les
directives ci-dessous lors de l’installation de l’antenne marine:
Veuillez choisir un endroit limitant les interférences causées par les
obstacles. L’antenne hélicoïdale marine devrait être installée au point le
plus élevé du bateau avec une vue circulaire de 360° vers le ciel autant
que possible, d’un horizon à l’autre, tout en évitant son installation près
des obstacles importants tels que :
• Cheminée du bateau
• Mât
• Timonerie
Tout obstacle peut réduire la réception du signal. Le niveau de perte de
réception varie en fonction de la dimension de l’obstacle et de sa distance
par rapport à la position de l’antenne. Ce tableau montre les dimensions
des obstacles qui peuvent réduire les limitations.
Choisissez une position en tenant compte de la proximité des autres
sources d’antennes RF, radar et autres équipements du navire. L’antenne
hélicoïdale marine doit absolument être installée le plus loin possible du
radar et autres sources RF du bateau.
• Position éloignée de plus de 3 pieds de tout autre antenne de
transmission ( incluant l’antenne GPS )
• à 3 pieds de la boussole magnétique du navire
L’antenne hélicoïdale marine devrait être 20° au-dessus et 20° dessous
de toute trajectoire radar. Veuillez prendre note ci-dessous de l’écart
minimum acceptable entre le radar et l’antenne hélicoïdale marine :
• Bande X - 12 pieds
• Bande S - 6 pieds
L’antenne hélicoïdale marine et l’antenne GPS utilisent des câbles
coaxiaux, lesquels se branchent au Sat-Fi2.
• Veuillez utiliser uniquement les câbles coaxiaux fournis avec le Sat-
Fi2 Remote Antenna Station. Les câbles coaxiaux ne doivent pas être coupés ou modifiés.
• Veuillez ne pas utiliser pas de câbles d’antenne coaxiaux supplémentaires ni aucun câble d’antenne coaxial autre que celui fourni
par Globalstar. Ces modifications pourraient endommager le Sat-Fi2 RAS, annuler la garantie et enfreindre des réglementations
gouvernementales.
• Veuillez utiliser les fentes et conduits disponibles du navire pour le passage des câbles.
• Ne pliez pas les câbles coaxiaux.
• Placez les câbles de sorte qu’ils soient à au moins 6 pouces des câbles électriques du navire afin de ne pas provoquer
d’interférences électriques.
• Des câbles coaxiaux de longueur additionnelle sont disponibles (vendus séparément)
Installez l’antenne GAT-17MR sur un support marin standard.
• Fixez l’antenne hélicoïdale marine à un mât marin standard de 24 fils par pouce (non fourni).
• Veuillez utiliser le matériel de montage requis et en quantité suffisante pour assurer une installation appropriée et sécurisée du mât marin
(non fourni).
1
1
2
2
3
3
4
4
5
6
7
8
9
10
B
Antenne GPS à
montage magnétique
Sat-Fi2 RAS - Panneau droit
Câble d’antenne coaxiale Câble d’antenne GPS
Antenne
hélicoïdale marine
Mât marin
( non compris )
Câble en spirale de l’antenne
hélicoïdale marine
RX BLUE
TX RED
1 2
6
9 7 8
3
4
5
Distance à partir de l’obstacle Taille de l’obstacle
3 ft. < 6 in.
15 ft. < 12 in.
30 ft. < 24 in.
60 ft. < 36 in.
Vue non obstruée du ciel dans toutes les directions
Zone non restreinte pour les obstacles
Limitez les
obstacles
Limitez les
obstacles
> 30.0’> 30.0’
Antenne Wifi
Radar
20°
20°
GLOB19_SF2RAS_QuickInstallationGuide_Marine.indd 2 10/8/19 10:07 AM
