GMesh GM-501 User manual

GM-501 ADSL Modem User Manual
GM-501 ADSL MODEM
User Manual
Ver: 1.0

GM-501 ADSL Modem User Manual
Contents
บทที่1 แนะนําการใชงาน
บทที่2 คุณสมบัต
2.1 รายละเอียดอุปกรณ Wireless
2.2 มาตรฐานการใชงาน
2.3 คา Encapsulation ที่ใชงานได
2.4 สภาวะแวดลอม
2.5 ระบบที่ตองการ
2.6 สถานะไฟ LED
2.6.1 แผงดานหนา
2.6.2 แผงดานหลัง
บทที่3 การตดตั้งอุปกรณ Hardware
3.1 ปุม reset
3.2 การตดตั้ง USB
บทที่4 การใชงาน Web Browser เพื่อตั้งคาการใชงาน
4.1 การเขาใชงาน Modem
4.1.1 Route
4.2 การตั้งคาขั้นสูง
4.2.1 WAN
4.2.2 การตั้งคา PPPoE
4.2.3 DNS
4.3 Wireless
4.4 การจัดการ
4.4.1 Update software
4.4.2 Save/ Reboot
บทที่5 ขอแนะนําการใชงาน
บทที่6 ขอควรระวัง
บทที่7 ถามและตอบ

GM-501 ADSL Modem User Manual
บทที่1 นะนําการใชงาน
อุปกรณนี้ไดถูกออกแบบเพื่อรองรับการใชงาน high speed ADSL
modem/router แบบ Desktop เปนอยางดี
บทที่2 คุณสมบัติ
•รองรับการใชงาน ADSL2 + แบบ G.dmt, G.lite, T1.413, G.992.3
(ADSL/ADSL2), G.992.5(ADSL2+), Annex A, Annex L
•Hardware ATM segmentation & reassembly engine with CBR, rt- VBR,
nrt-VBR, UBR- with-PCR, UBR
•4X 10/100BASE-T/TX Ethernet Switch PORT
•รองรับการใชงาน Wireless Access Point มาตรฐาน IEEE802.11 b/g
•รองรับการเขารหัสรักษาความปลอดภัยแบบ 64/128-bit WEP, 802.1x, WPA,
และ WPA2
•รองรับ USB1.0/1.1 Device port
•รองรับ telnet, HTTP Web Management, TFTP, FTP สําหรับ Firmware
Upgrade
•รองรับ VPN Pass Through on L2TP, PPTP, IPSec
•รองรับ Transparent Bridging among 10/100 Mb Ethernet, USB and
802.11g wireless LAN
•รองรับ SNMP V2, RIP v1& RIP v2 , NAT
•สามารถสํารองขอมูลคาการตดตั้งและนํากลับมาใชตดตั้งใหมได
•สามารถแสดงผลคาการตั้งคาของตัวอุปกรณไดผานหนา Webpage เพื่อสรุปผล
การตั้งคาอยางงายดาย
•รองรับ DHCP server/client/relay
•รองรับ self-learning bridge (IEEE 802.1D Transparent Bridging)
•รองรับอยางนอย 64 learning MAC addresses
•รองรับ IP source และ destination routing
•รองรับ address Filtering, UPnP, NAT, NAPT, DMZ, IP QoS
•รองรับไดสูงสุด 16 PVCs
•รองรับ ATM forum UNI3.0, 3.1 และ 4.0 Permanent Virtual Circuits (PVCs)
•รองรับ ITU-T i.610F4/F5 OAM
•รองรับ Command Line Interface ผานทาง serial port, telnet, หรือ ssh
•สามารถตั้งใหมีการรับคาวันและเวลาจาก SNTP Internet Time Server
•สามารถกําหนดใหมีการตั้งคาได 3 ระดับ: local admin, local user และ remote
technical support access
•สามารถตั้งคาผานไดทั้ง : WAN หรือ LAN
•ปองกันการโจมตี DOS attacks จาก WAN/LAN: SYN flooding, IP surfing,
ping of
•Death, fraggle,- UDP ECHO (port 7) , teardrop, land
•PAP (RFC1334), CHAP (RFC1994), MSCHAP for PPP session
•รองรับ auto channeling for wireless

GM-501 ADSL Modem User Manual
•รองรับ main SSID และ guest SSID สําหรับ wireless
•รองรับ RTS/CTS, Segment function for wireless
•รองรับ STA Mutual isolation for wireless
•รองรับ SES for wireless
•รองรับ WDS for wireless
•สามารถซอน SSID for wireless
•รองรับ MAC Access/Deny List for wireless
•รองรับ WMM for wireless
•PRE 54M: -66dBm@10%PER; 11M: -80dBm@8%PER for wireless
•สามารถเชื่อมตอกับ DSL มาตรฐานอุตสาหกรรมได
2.1 รายละเอียดอุปกรณ Wireless
Network Standard IEEE 802.11b
IEEE 802.11g
Frequency Range 2.40G-2.4835Ghz ISM Band
Modulation 802.11b: DBPSK, DQPSK, CCK
802.11g: BPSK, QPSK, 16QAM,
64QAM
RF Power 20dBm(Max). Typ. 18 dBm
@Normal Temp Range;
802.11g: Typ. 15 dBm @Normal
Temp Range
Access User Quantity 5080Pcs/AP (Proposal)
Channels 11 (US and Canada)
13 (Europe and China)
14 (Japan)
1Mbps, 2Mbps, 5.5Mbps, 11Mbps for
802.11.b
AP Capacity
Auto-sensing Data
Rate
6 Mbps,9 Mbps,12 Mbps, 18
Mbps,24 Mbps,
36 Mbps,48 Mbps,54 Mbps for
802.11b
1 Mbps DBPSK @ 0.81Mbps
2 Mbps DQPSK @ 1.58Mbps
5.5 Mbps CCK @ 4.07Mbps
6 Mbps [email protected]4Mbps
9 Mbps [email protected]5Mbps
11 Mbps CCK @ 7.18Mbps
12 Mbps BPSK @8.31 Mbps
18 Mbps QPSK@11.5 Mbps
Payload Rate
24 Mbps [email protected]8 Mbps

GM-501 ADSL Modem User Manual
36 Mbps 16QAM@18.31 Mbps
48 Mbps 64QAM@23.25 Mbps
54 Mbps 64QAM @26.12 Mbps
Security 64-bit/128-bit WEP, 802.1x, WPA,
WPA2
User Isolation MAC level
Eth Interface MAC
Filter
Support MAC Filter
Vacancy MAC Filter Support
DHCP Client & Static
IP
Support
802.1X and Radius
Client
Support
Authentication
DHCP Server Support
Outdoor 120400 Radio Cover
Rage (m) Indoor 35100
Antenna Type Internal Diversity with Connector.
2dBi
2.2 มาตรฐานการใชงาน
•RFC 2684 multi-protocol Encapsulation over ATM Adaptation Layer5
•RFC1483 Multi-protocol Encapsulation over ATM Adaptation Layer 5
•RFC2364 PPP over ATM ALL5 (PPPoA)
•RFC2516 PPP Over Ethernet (PPPoE)
•RFC1662 PPP in HDLC-like Framing
•RFC1332 PPP Internet Protocol Control Protocol
•RFC1577/2225 Classical IP and ARP over ATM(IPoA)
•RFC1483R
•RFC894 A Standard for the Transmission of IP Datagram’s over Ethernet
Networks
•RFC1042 A standard for the Transmission of IP Datagrams over IEEE
802 Networks
•MER(a.k.a IP over Ethernet over AAL5)
•Support ALG(Application Level Gateways)
•ITU G.992.1 (G.dmt)
•ITU G.992.2 (G.lite)
•ITU G.994.1 (G.hs)
•ITU G.992.3 (ADSL2)
•ITU G.992.5 (ADSL2+)
•ANSI T1.413 issue 2

GM-501 ADSL Modem User Manual
•IEEE802.3
•IEEE802.3u
•IEEE 802.11b
•IEEE 802.11g
2.3 คา Encapsulation ที่ใชงานได
•RFC 1483 bridge
•RFC 1483 Router
•Classical IP over ATM (RFC 1577)
•PPP over ATM (RFC 2364)
•PPP over Ethernet (RFC 2516)
2.4 สภาวะ วดลอม
•อุณหภูมแวดลอม: 0°C ถึง 40°C (32°F ถึง 104°F)
•อุณหภูมจัดเก็บ: -20°C ถึง 70°C (-4°F ถึง 158°F)
•ความชื้นแวดลอม: 10%~95%
•ความชื้นในการจัดเก็บ: 5%~95%
2.5 ระบบที่ตองการ
ระบบที่แนะนําสําหรับการใชงานขั้นต่ํา:
•Pentium 233MHZ หรือสูงกวา
•Memory: 64MB หรือสูงกวา
•10M Base-T Ethernet หรือสูงกวา
•WIN9X, WIN2000, WINXP, WINME, WINNT
•Ethernet Network Interface Card

GM-501 ADSL Modem User Manual
2.6 สถานะไฟ LED
2.6.1 แผงดานหนา
2.6.2 แผงดานหลัง
ลักษณะการ
ทํางาน
สี คําอธิบาย
ไมตด ไมไดเปดใชงาน
สีเขียวตดคาง การทํางานปกต
Power
สีแดงกระพรบ กําลังลงทะเบียน SES ถามีการเปด
ใชงาน SES
ไมตด ไมมีสัญญาณ DSL
สีเขียวกระพรบชาๆ กําลังเชื่อมตอสัญญาณ DSL
สีเขียวกระพรบเร็วๆ กําลังรับคา DSL ที่ไดเปดใชบรการ
ไว
Link
สีเขียวตดคาง สัญญาณ DSL พรอมใชงาน
ไมตด ไมไดเปดใชงาน Wireless LAN
สีเขียวกระพรบ กําลังมีการใชงานรับ-สงขอมูลทาง
Wireless LAN
WLAN
สีเขียวตดคาง Wireless LAN พรอมใชงาน
ไมตด ไมมีการเชื่อมตอ PPPoA หรือ
PPPoE อยู
Data
สีเขียวตดคาง มีการเชื่อมตอ PPPoA หรือ PPPoE
อยูอยางใดอยางหนึ่งและพรอมใช
งาน internet
Ethernet(4,3,2,1) ปด
สีเขียวกระพรบ
สีเขียวตดคาง
ไมมีการใชงาน Ethernet อยู
มีการใชงาน Ethernet อยู
Ethernet พรอมใชงาน
USB ปด
สีเขียวกระพรบ
สีเขียวตดคาง
ไมมีการใชงาน USB อยู
มีการใชงาน USB อยู
USB พรอมใชงาน

GM-501 ADSL Modem User Manual
รายการ ใชเชื่อมตอกับ
LINE ชองตอ RJ-11 ใชสําหรับเชื่อมตอสายโทรศัพทกับอุปกรณเพื่อใชงาน
ผานทางสาย ADSL หรือ splitter
Reset ในขณะที่เครื่องไดเปดใชงานอยู หากมีการใชเข็มแทงที่ชอง Reset จะ
ทําใหอุปกรณกลับไปใชคาการตั้งคาเดมจากโรงงาน
USB ใชสําหรับเชื่อมตอ modem กับเครื่องคอมพวเตอรหรืออุปกรณ
network อื่นๆ
Ethernet 1-4 ชองตอ RJ-45 ใชสําหรับเชื่อมตอ modem กับเครื่องคอมพวเตอรหรือ
อุปกรณ network อื่นๆ
ON/OFF ปุม Power
ANT เสา Wireless
Power ชองสําหรับเสียบปลั๊ก adapter
บทที่3 การติดตั้งอุปกรณ Hardware

GM-501 ADSL Modem User Manual
อุปกรณไดมีการรองรับการเชื่อมตอ 3 แบบ คือ Ethernet LAN, wireless LAN และ
ADSL (WAN) ตดตั้ง Router ในบรเวณที่สามารถที่จะเชื่อมตอกับอุปกรณไดหลากหลายประเภท
และใกลกับจุดจายไฟฟา ไมควรตดตั้งใกลกับบรเวณที่มีความเสี่ยง เชน บรเวณที่มีความชื้นหรือ
ความรอนสูง ซึ่งอาจจะทําใหอุปกรณเกดความเสียหาย เชื่อมตอสายทั้งหมดใหถูกตองเพื่อ
หลีกเลี่ยงอันตรายที่อาจเกดจากไฟฟาในการจัดวางอุปกรณควรจะเก็บไวในที่ๆ สามารถจะเห็นการ
ทํางายของไฟ LED ไดอยางชัดเจน ในกรณีที่การทํางานเกดความขัดของ
3.1 ปุม reset
อุปกรณสามารถ reset กลับไปยังคาเดมจากโรงงานไดโดยการกดที่ปุม reset คางไวประมาณ
2-3 วนาที ในขณะที่เครื่องไดเปดใชงานอยู โดยใชส่งเล็กแหลมอยางเชน หัวปากกา หรือลวดหนีบ
กระดาษกดลงบนปุมในชอง reset
โปรดจําวานี่จะเปนการลางคาที่ไดมีการตั้งคาไวทั้งหมดกลับไปเปนคาเดมจากโรงงาน ดังนั้น
คาเร่มตนจะเปนดังตอไปนี้
IP address คือ 192.168.1.1 และ subnet mask คือ 255.255.255.0
คาการเขาจัดการคือ Username = admin และ Password = admin

GM-501 ADSL Modem User Manual
3.2 การติดตั้ง USB
การตออุปกรณเขากับเครื่องคอมพวเตอร โดยใชชอง USB ใหปฏบัตดังตอไปนี้:
ตอสาย USB เขากับชอง USB ของอุปกรณและเครื่องคอมพวเตอร
สําหรับการตดตั้งการเชื่อมตอ USB บน Windows XP เมื่อเปดเครื่องคอมพวเตอรขึ้นมา จะมี
ขอความปรากฎขึ้นบนจอวา ไดมีการตดตั้งอุปกรณใหมกับเครื่องคอมพวเตอรที่ system tray
แลวจะมีกรอบหนาตางปรากฎขึ้นมาวาไดมีการพบอุปกรณใหม ใหเลือก “Install from list or
specific location (advanced)” และใหใสแผน CD ที่มากับอุปกรณและคล๊ก <Next>
จะปรากฏกรอบหนาตางขึ้นมาเพื่อใหเลือกการคนหา Driver ดังรูป และคล๊ก <Next >
จะมีขอความแจงใหรอจนกวาจะไดมีการตดตั้ง driver ที่ถูกตองโดย Windows XP เมื่อเสร็จส้นให
คล๊ก <Next >
คล๊กที่ปุม <Finish> เพื่อเสร็จส้นการตดตั้ง USB driver

GM-501 ADSL Modem User Manual
4การใชงาน Web Browser เพื่อตั้งคาการใชงาน
4.1 การเขาใชงาน Modem
•เปด Internet Explorer หรือ Netscape Web browser และใสคาhttp://192.168.1.1
หรือ “Home” (MODEM default IP address)
•เชื่อมตอกับ MODEM ซึ่งตองมีการใส username และ password
•คาการจัดการแบบสูงสุด คือ username = “admin” และ password = “tot”
หลังจากการ Log in เขาสูอุปกรณโดยใสคา username แบบสูงสุด จะสามารถตั้งคาและ
แกไขการตั้งคาที่ตั้งไวทั้งหมดของอุปกรณได และคุณสามารถตรวจสอบระบบของเบื้องตนของ
อุปกรณไดดวย
ควรทําการเปดอุปกรณใหมเพื่อเปนการนําคาที่ไดมีการแกไขไป ใหนํามาใชไดอยาง
ถูกตอง เชน ทําการแกไขการตั้งคา PVC แตการแกไขคาบางอยางอาจใชการไดเลยทันทีโดยไม
ตองทําการเปดเครื่องอุปกรณใหมอีกครั้ง เชน การเพ่มคา static route
รายละเอียดตามรูปดายลาง

GM-501 ADSL Modem User Manual
4.1.1 Route
คล๊ก “Routing Table” ถาเปนคาเดมจากโรงงาน คา routing table จะเปนดังรูป
ดานลาง:
4.2 การตั้งคาขั้นสูง
คล๊ก “Advanced Setup” เพื่อที่เขาสูหนาการตั้งคาขั้นสูง โดยคาเดมจากโรงงาน จะมี
ตัวเลือกใหเลือกตั้งแต: “WAN”, “LAN”, จนถึง Certificate.
ถาอุปกรณไดถูกตั้งคาใหเปน routing mode, อยางเชน built-in PPPOE access, จะมี่คาให
ทําการตั้งคาเพ่มขึ้นทางดานซาย: “LAN”, “WAN”, “NAT”,“Security”, “Routing”, “DNS”, “DSL”,
ฯลฯ: ซึ่งจะปรากฏตามดานลาง:

GM-501 ADSL Modem User Manual
4.2.1 WAN
คล๊ก “WAN” เพื่อแสดงถึงการเชื่อมตอดังดานลาง ในการเชื่อมตอนี้ สามารถทําการ
แกไขและตั้งคา WAN interface
บันทึก : หลังจากที่ไดมีการแกไขหรือลบ PVC แลวจะตองทําการ reset เพื่อใหคาที่ตั้งเขาไปใหมมี
ผลในการทํางาน
เลือก Add (เพ่ม), Edit (แกไข), หรือ Remove (ลบ) เพื่อตั้งคา WAN interfaces.
เลือก Save/Reboot เพื่อบันทึกคาและ reboot ระบบ
ขณะนี้กําลังแสดงถึงการเพ่ม PVC
4.2.2 การกําหนดคา PPPoE
คล๊ก “Add” เพื่อเพ่มคา PVC.
ตัวอยางสําหรับการเพ่มคา “PVC 1/32” (PPPoE mode).
•คล๊ก “Add” ตามดวย “PVC 1/32”.

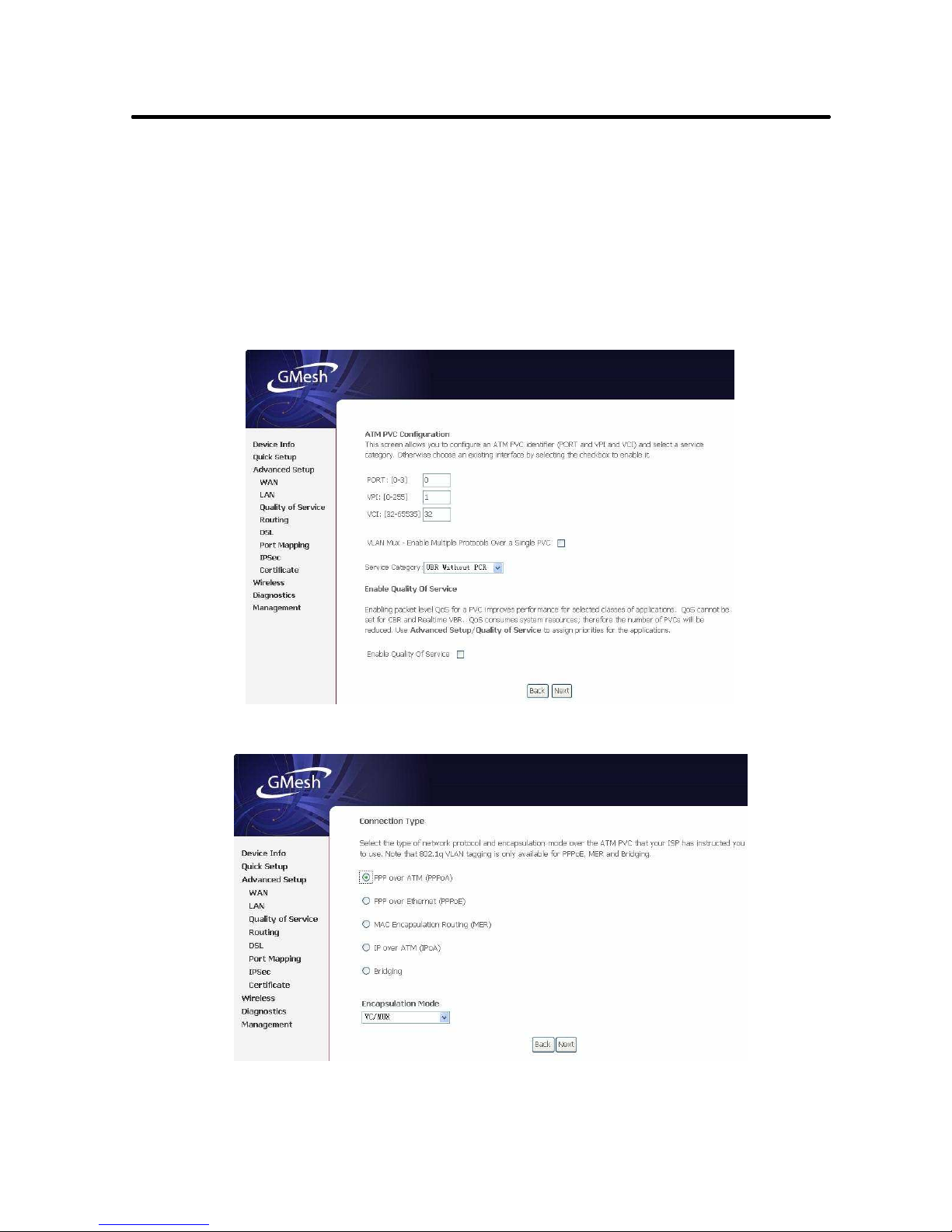

•บนหนาจอนี้ จะสามารถทําการแกไขคา VPI/VCIs, service categories และ
QoS.

GM-501 ADSL Modem User Manual
4.2.2.1. การกําหนดคา PPPoA
คล๊ก “Add” เพื่อเพ่มคา PVC.
ตัวอยางสําหรับการเพ่มคา “PVC 1/32” (PPPoA mode).
•คล๊ก “Add” ตามดวย “PVC 1/32”.
•บนหนาจอนี้ จะสามารถทําการแกไขคา VPI/VCIs, service categories และ
QoS.
คล๊ก “Next” เพื่อแสดงหนาถัดไป

GM-501 ADSL Modem User Manual

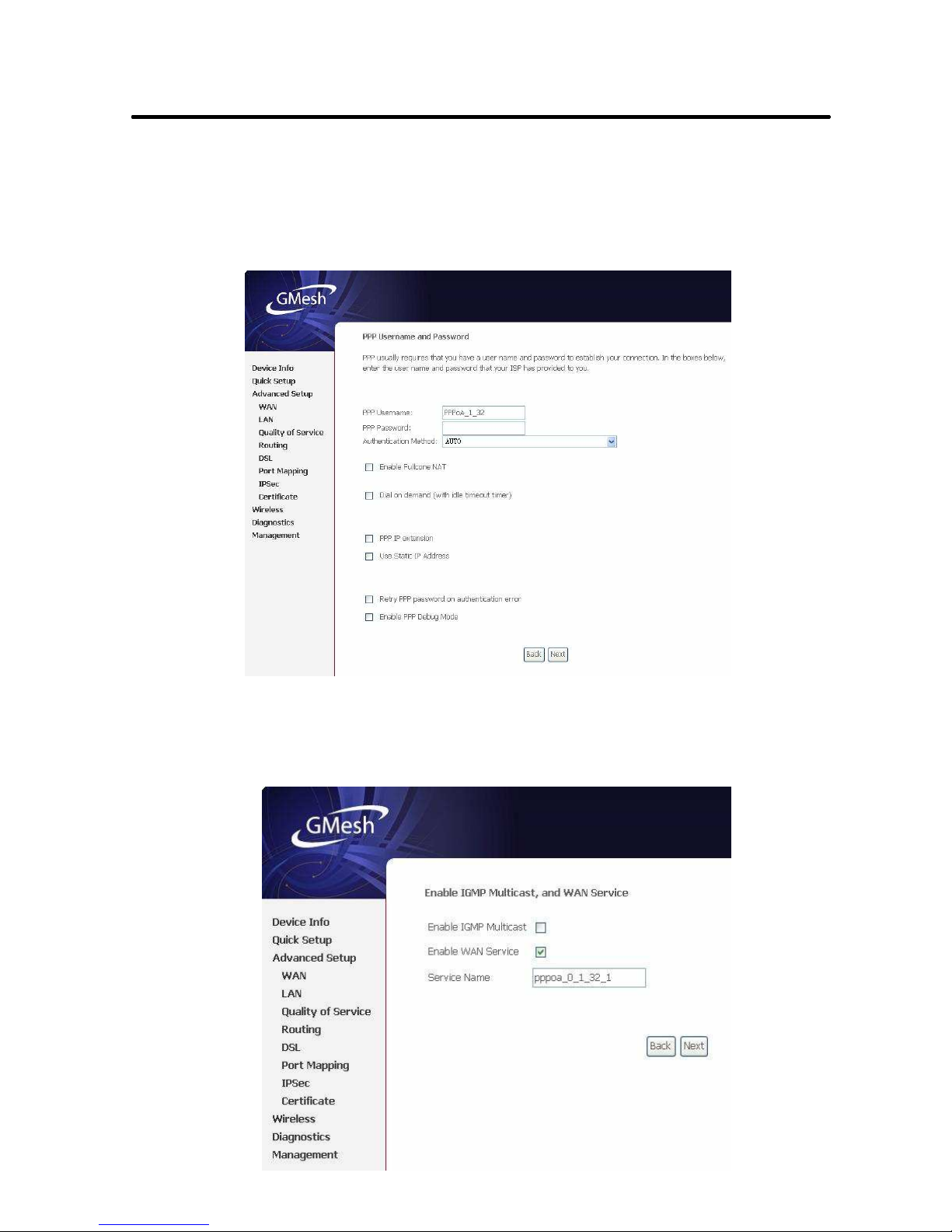

•ในหนาจอนี้จะสามารถแกไข PPP Username, PPP Password,
Authentication Method และทั้งหมด
•ในหนาจอนี้จะสามารถแกไข Service name และ enable/disable IGMP Multicast,
WAN Service.

GM-501 ADSL Modem User Manual
4.2.2.2. การกําหนดคา Bridge
คล๊ก “Add” เพื่อเพ่มคา PVC.
ตัวอยางสําหรับการเพ่มคา “PVC 8/35” (IPoA mode)
•คล๊ก “Add” ตามดวย “PVC 8/35”.
•บนหนาจอนี้ จะสามารถทําการแกไขคา VPI/VCIs, service categories และ
QoS.

GM-501 ADSL Modem User Manual
4.2.3 DNS
4.2.3.1 DNS Server
บนหนาจอนี้ จะสามารถทําการแกไขคา DNS server
ถาเลือกต๊ก 'Enable Automatic Assigned DNS' ตัว modem จะรับคา DNS แรกที่
ไดรับจากการเชื่อมตอไมวาจะเปน PPPoA, PPPoE หรือ MER/DHCP ระหวางการเร่มการเชื่อมตอ
ถาไมไดต๊ก จะตองปอนคา primary และ optional secondary DNS server IP addresses ตาม
หนาจอดานลาง.
คล๊ก 'Save' เพื่อบันทึกการกําหนดคาใหม
บันทึก:หลังจากที่ไดมีการแกไข แลวจะตองทําการ reset เพื่อใหคาที่ตั้งเขาไปใหมมีผล
ในการทํางาน

GM-501 ADSL Modem User Manual
4.3 Wireless
4.3.1 Wireless Security
WEP Encryption: Disable WEP Encryption.
ขอมูลจะไมถูกเขารหัสเมื่อสงไปใหอุปกรณลูกขายหรือเครื่องคอมพวเตอร เปนคาเร่มตนจาก
โรงงาน
คล๊ก "Save/Apply" เพื่อบันทึกคาตัวเลือก wireless security และคามีผลใชงาน

GM-501 ADSL Modem User Manual
•
•802.1x Authentication: รายละเอียดการตั้งคาตามดานลาง
Network Authentication: เลือก mode การยืนยันความถูกตองในการใชงาน SSID ของ
wireless LAN ที่ถูกตองเปน 802.1x.
Radius Server IP Adress: ใส IP Address ของ server ยืนยันความถูกตองในการใชงาน
Radius Port: ใสหมายเลข port ของ server ยืนยันความถูกตองในการใชงาน คาเร่มตนคือ 1812
Radius Key: ใส key ใหตรงกับ Radius server
WEP Encryption: เปดการใชงาน WEP Encryption (เปนคาเร่มตน)
Encryption Strength: เลือกระดับการรักษาความปลอดถัยที่ตองการจาก 64-bit หรือ
128-bit.
Current Network Key: เลือก network key ที่ไดเลือกจากกลอง Key เปนคาเร่มตน
Network Key 1 to 4: ปอนคาตัวอักษร ASCII 5 ตัว หรือ ตัวเลข hexadecimal 10 ตัว
สําหรับ 64-bit encryption keys หรือ ปอนคาตัวอักษร ASCII 13 ตัว หรือ ตัวเลข hexadecimal
26 ตัว สําหรับ 128-bit encryption keys ในชอง WEP keys. ระบบจะอนุญาตใหใสคาได 4 ชอง
คล๊ก "Save/Apply" เพื่อบันทึกคาตัวเลือก wireless security และคามีผลใชงาน

GM-501 ADSL Modem User Manual
•WPA Authentication: รายละเอียดการตั้งคาตามดานลาง
Network Authentication: เลือก mode การยืนยันความถูกตองในการใชงาน SSID
ของ wireless LAN ที่ถูกตองเปน WPA.
WPA Group Rekey Interval: กําหนดเวลาที่ WPA key ตองเปลี่ยนถาคาเปน 0 ไม
จําเปนตองเปลี่ยน การเปลี่ยนจะทําโดยอัตโนมัตระหวาง server กับเครื่องลูกขาย
Radius Server IP Address: ใส IP Address ของ server ยืนยันความถูกตองในการใช
งาน
Radius Port: ใสหมายเลข port ของ server ยืนยันความถูกตองในการใชงาน คา
เร่มตนคือ 1812
Radius Key: ใส key ใหตรงกับ Radius server
WPA Encryption: เลือก TKIP, AES หรือ TKIP + AES. คาเร่มตนคือ TKIP
TKIP + AES encryption mode หมายความวาอุปกรณ wireless AP จะทําการเลือกวา
จะใช TKIP หรือ AES ตามอุปกรณลูกขาย
คล๊ก "Save/Apply" เพื่อบันทึกคาตัวเลือก wireless security และคามีผลใชงาน
