Instruction Manual
使用手册
口 袋 灯
Pocket Flash

前言 警 告
- 01 - - 02 -
请先仔细阅读本手册，以确保您能安全使用。
感谢您购买神牛产品。
产品有以下亮点：
无线TTL系统全面兼容：采用内置神牛2.4G无线X系统，支持Canon、Nikon、
Sony、Fuji、Olympus、Panasonic和Pentax相机TTL/M/Multi等功能；可作为无
线多灯闪光系统的从属单元，拍摄简单快捷。
请保存好本手册以备将来查询参考。
口袋灯AD100Pro功率强劲，小巧机身，方便携带。大容量锂电池与机身一体。
全面支持各品牌相机TTL。便携与高效光质兼具，实为自由商业摄影师、新闻记
者、发烧友、摄影爱好者、婚纱纪实摄影师等的理想光源。
在使用本产品之前
高级功能：支持1/8000秒高速同步，高速频闪，高速遥控器同步触发等。
无线操控：内置使用神牛2.4G 无线X系统，可实现TTL控制，可无线控制闪光灯
功率大小等，并同步触发引闪。
功率强大，小巧便携：闪光灯功率高达100Ws。
调光精准：功率调节范围大（1/1-1/256），81级精确微调，光效把握更随心。
专业电源：使用国际品牌电池，大容量电源盒(7.2V/2600mAh)，0.01-1.5s回
电，全光360次左右
内置2.4G无线传输：100米超远距离，创意无限
高品质OLED显示屏：显示直观，操作更加简易
若发生任何故障，请立即关闭闪光灯电源。
请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯，这些物质在特
殊情况下可能对闪光灯发出的瞬间强光敏感，有可能导致火灾或电磁干扰。
在这些场合下，请注意相关警告标识。
请勿将闪光灯头正对人眼闪光(特别是婴儿的眼睛)，否则可能会在短时间内造
成视力障碍。
请保持干燥。
请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查
维修。
请勿让儿童接触本产品。
禁止拆卸、撞击、挤压或投入火中，若出现严重鼓胀，请勿继续使用。请勿
放置在超过50度的高温环境中。
本产品不能防水，在雨天及潮湿环境下请注意防水。

目录
● 此使用说明书中的操作步骤假定相机和闪光灯的电源开关已开启。
该“小心”符号表示避免出现拍摄问题的警告。
该“注意”符号提供补充信息。
本说明书中使用的约定
● 此使用说明书中使用以下警告符号：
● 参考页码由(第**页)表示。
前言
警告
部件名称
机身
OLED显示屏
标配物品
可选购附件
电池
电源管理
造型灯
无线模式选择
闪光模式-- TTL自动闪光模式
TTL模式
高速同步
闪光模式-- M: 手动闪光
闪光模式-- Multi: 频闪闪光
无线传输闪光：无线电(2.4G)传输
C.Fn : 设置自定义功能
其他应用
同步插孔触发
保护功能
规格参数
固件升级
维护保养
01
02
05
09
10
10
10
11
12
13
15
19
20
20
21
22
22
- 03 - - 04 -

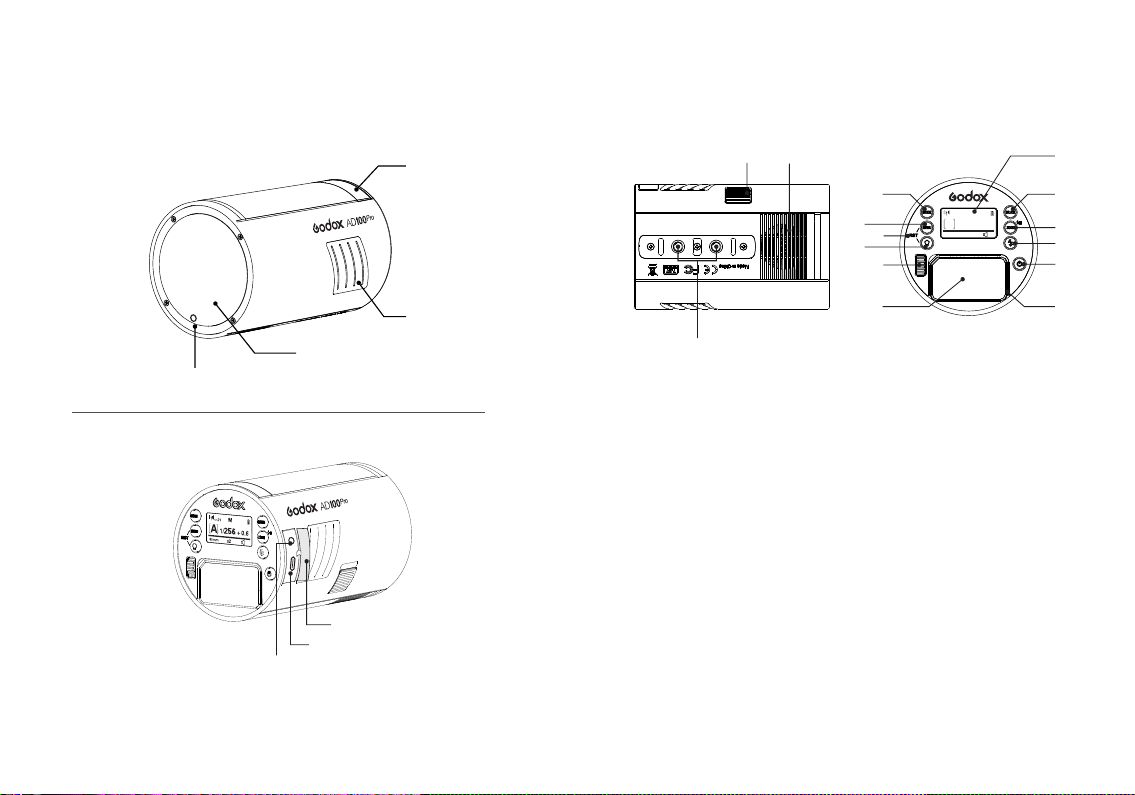

部件名称 部件名称
21
CH
M
A1/256 + 0.6
85mm S2
1. 风扇出风口
2. 风扇 风口进
3. 电池装卸推制
4. 1/4”标准安装孔
5. 光控接收器
6. 3.5mm同步插孔
7. Type-C USB固件升级接口
8. Type-C/3.5mm插孔盖
9. LED造型灯
10. 光学镜片
11. MODE模式选择按键
12. MENU自定义菜单按键
13. RST复位键
(MENU+造型灯按键)
14. SET按键&拨轮
15. GR/CH组别/频道按键
16. ZOOM按键/高速开关键
17. 试闪按键
18. 电源开关
19. 电池插槽
20. 电池
21. 显示屏
①③
⑪
⑫⑬
①
⑭
⑳
⑮
⑯
⑰
⑱
⑤
②
⑧
④
⑩
⑨
⑲
㉑
机身机身
- 05 - - 06 -
⑦
⑥

使用
灯*1
可搭配本公司以下摄影附件使用，以获得最佳的拍摄效果和使用体验：
XPro、X1 TTL引闪器、X2 TTL引闪器、AK-R1 圆形灯附件等。
标配物品
可选购附件
M手动闪光
Multi频闪闪光
21
CH
M
A1/256 + 0.6
85mm S2
21
CH
A1/256
28mm
Multi
5 - 5 Hz
21
CH
A
28mm
TTL
21
CH
M
A1/256 + 0.6
85mm S1
21
CH
M
A1/256 + 0.6
85mm S2
M: 手动闪光
手动闪光输出
闪光次数/闪光频率
Multi:多重(频闪)闪光
TTL闪光
S1/S2
使用
OLED显示屏
- 07 - - 08 -
AD-E2 支架 *1
电池 *1
充电座 *1 USB充电线 *1充电器 *1 便携包 *1

电源管理
电源开关控制该产品的打开和关闭，长时间不使用时请关闭电源。本产品设
计有电源自动关机功能，在长时间无人操作时（30/60/90分钟），闪光灯会自
动关机。关机时请按电源开关 唤醒，开机动画出现，滑动拨轮即可操作。
离机使用时，建议通过自定义功能使“自动关机”无效。(C.Fn-STBY)
C.Fn
电池
1. 本品采用国际著名品牌锂电池，支持反复充放电500次，使用寿命长。
注意事项
5. 电池应放置于凉爽、干燥及通风的地方存储。
7. 电池使用报废后请按当地的规定处理。
9. 建议每3个月对电池进行一次充电保养。
2. 安全可靠，内置电路有过充保护、过放保护、过流保护、短路保护。
3. 使用标配电池充电器只需3.5个小时左右。
1. 避免正负极短路。
2. 电池没有防水功能，不要把电池浸泡在雾、水中。
3. 放置于儿童不易接触的地方。
4. 电池充电不要放置超过24小时。
6. 电池不要靠近和放置于火中。
8. 长期不使用，请充电至60%再放置。
特性
造型灯
2.1.亮度设置：拨动SET拨轮设定亮度值，亮度等级10 级(1~10)。
1. 开关造型灯：短按< >按键控制LED灯的 打开和关闭。
2. 造型灯设置：长按< >进入造型灯设置 界面。
无线模式选择
AD100Pro只能作为从属单元(接收端)，按菜单进入C.Fn-WL切换无线电功能。
无线模式
OFF
ON
闪光模式
M / Multi
TTL / M / Multi
21
CH
M
A1/256 + 0.6
85mm S2
A1/256 + 0.6
85mm S2
- 09 - - 10 -
VA屏电量符号显示
3格
2格
1格
无格
无格闪烁
意义
满电
中电
低电
电量少，请及时充电。
电量即将用尽，此状态不支持闪光灯工作，1分钟后将自动关机。
注：此状态请尽快(10天内)充电，方可使用或放置。
2.电池推入电池槽，听到“咔嚓”的声音，且电
池装卸推制自动滑到最右边表示安装到位。
电池装卸
安装电池：
1.将电池对准主机上的电池槽插入。
如果听到“咔嚓”的声音，但电池装卸推制自动
滑到一半卡住了表示没有装到位，需要再按推一
次，听到“咔”一声，电池装卸推制自动滑到最
右边表示安装到位。
向左拨动电池装卸推制，电池自动弹出。
注意：如果拆卸时电池槽朝下，请用手接住电
池，以免电池跌落影响使用寿命。
拆卸电池：
电池电量指示
把锂电池正确安装在闪光灯上，即可给闪光灯供电。使用时请查看闪光灯屏幕
上电池图标，即可随时掌握电量状态。

该闪光灯有TTL自动闪光，M手动闪光，Multi频闪闪光三种模式。在TTL模式
下，相机的测光系统会侦查从主体反射回来的闪光照明，从而自动调节闪光
输出量，使主体和背景得到均衡曝光。
按下< >模式选择按钮，三种闪光模式将会依次出现在液晶屏上。
通过按< >模式选择按钮，将闪光灯设置为<TTL>, 可以使闪光灯进入
TTL模式。
TTL模式
您可以在1/256功率至1/1全功率间以1/10档或1档为增量设置闪光输出。
为获得正确的闪光曝光，请使用手持的闪光测光表确定所需的闪光输出。
闪光模式 - M: 手动闪光闪光模式 - TTL自动闪光模式

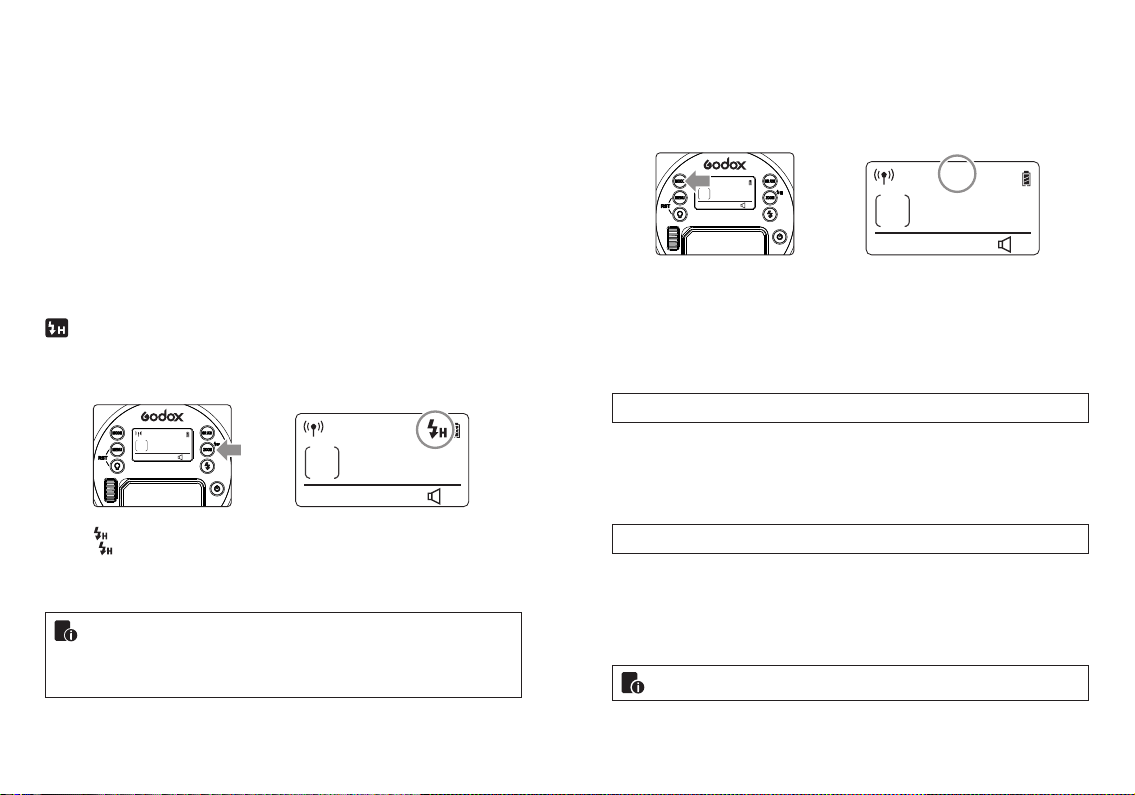

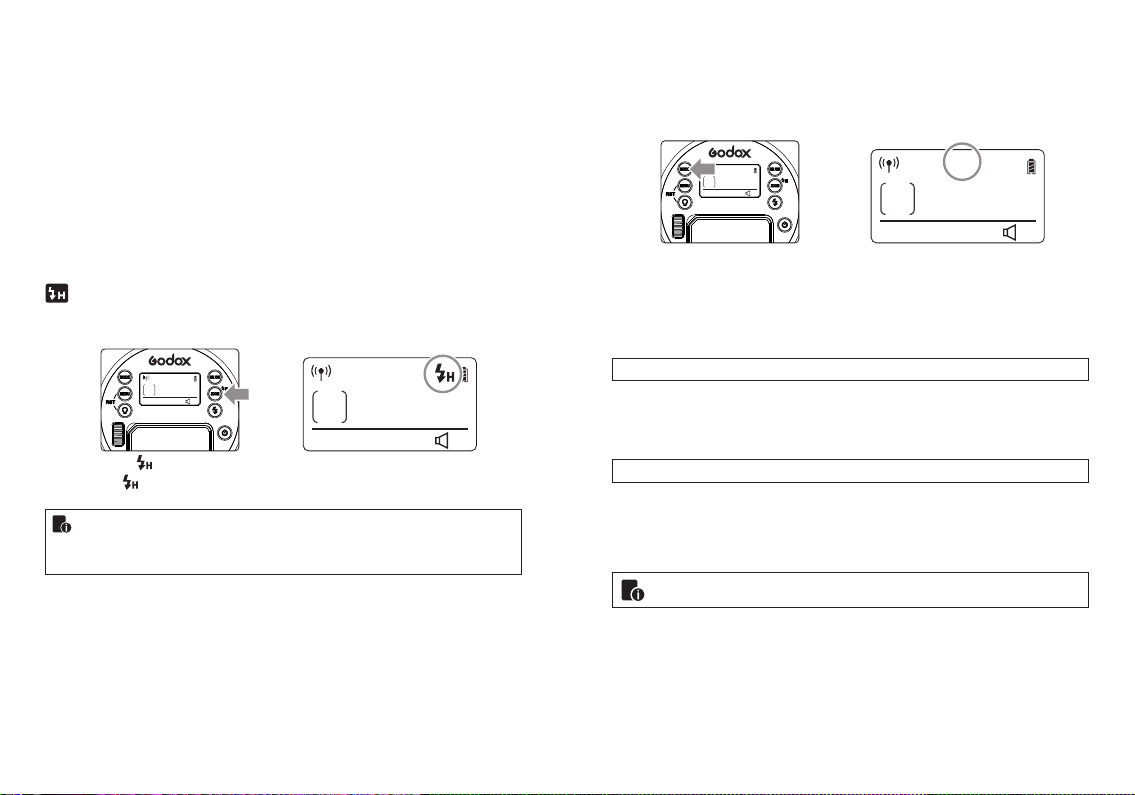

高速同步
使用高速同步(FP闪光)，您可以在所有的快门速度下同步使用闪光灯。高速
同步闪光在使用光圈优先对人像进行填充闪光时特别方便。
发射器请使用X2系列发射器。
2
长按< > 2秒，令屏幕显
1示< >图标。
● 在高速同步模式下，无法设置频闪闪光。
● 使用高速同步，快门速度越高，有效的闪光范围就越小。
● 连续高速同步闪光60次后，闪光灯热保护功能可能会被激活。
MODE
按< >模式选择按钮，
1屏幕显示<M>。
拨动拨轮或按下SET键的同时拨动
2拨轮设置闪光输出功率。直接拨动
拨轮以1/10档为增量，按下SET键
的同时拨动拨轮以1挡为增量。
MODE
MODE
21
CH
M
A1/256 + 0.6
85mm S2
21
CH
A
28mm
TTL
21
CH
M
A1/256 + 0.6
85mm S2
在M手动闪光模式下，按MENU按钮进入C.FN-PHOTOC选择S2功能，闪光
灯可作为副灯使用，适用于TTL闪光环境。具有防预闪功能，使用带一次预闪
功能的相机能用光控实现同步拍摄。它会与主闪光灯的第二次闪光同步触发
闪光，即2次光控引闪。
S1光控单元设置
在M手动闪光模式下，按MENU按钮进入C.FN-PHOTOC选择S1功能，闪光
灯可作为副灯使用，创造多种照明效果，适用于手动闪光环境。它会与主闪
光灯的第一次闪光同步触发闪光，效果与使用无线引闪器一致。
S2光控单元设置
● 只有在M模式下才支持S1/S2光控引闪模式。
21
CH
M
A1/256 + 0.6
85mm S1
- 11 - - 12 -

21
CH
M
A1/256 + 0.6
85mm S2

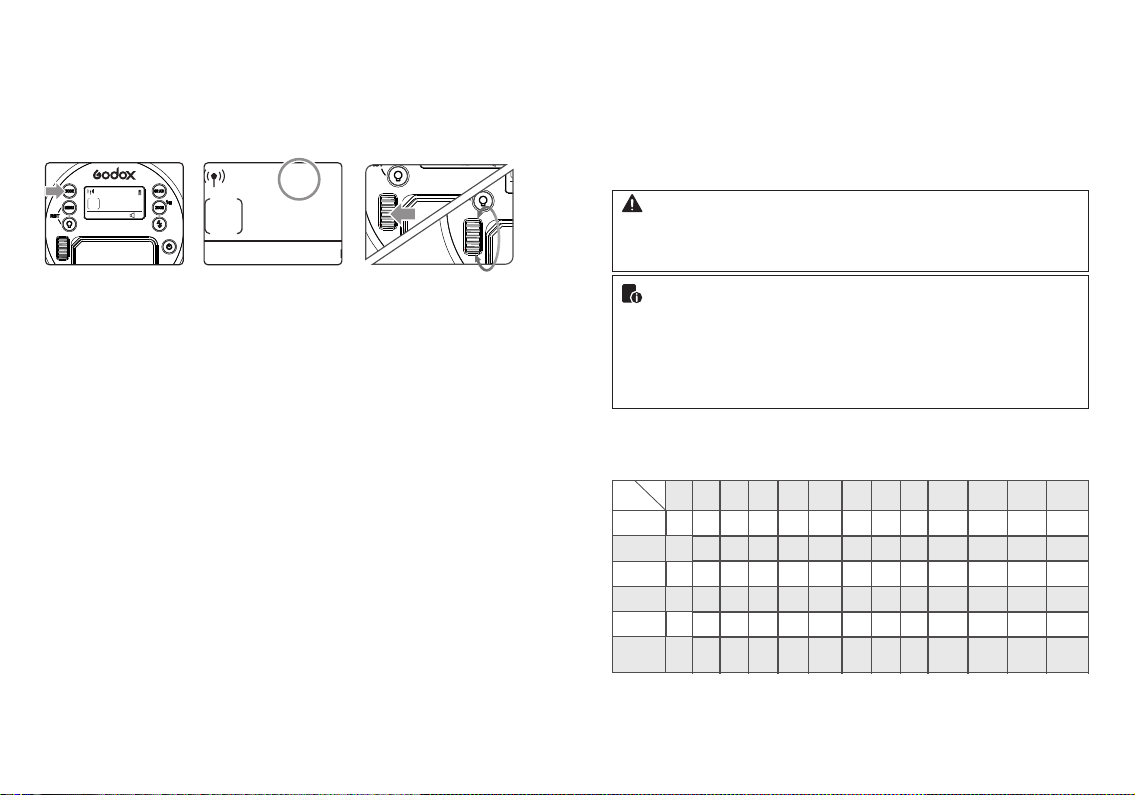

使用频闪闪光，可以发出一系列快速的闪光。它可以在一张照片上拍摄移动物
体的多个图像。您可以设置闪光频率(每秒的闪光次数，以Hz表示)、闪光次数
和闪光输出。
按< >闪光模式
1选择按钮，屏幕显示
<MULTI>。
计算快门速度
在频闪闪光过程中，到闪光停止为止快门应保持开启状态。使用下面的公式
计算快门速度，然后用相机进行设置。
闪光次数/闪光频率＝快门速度
例如，如果闪光次数是10，闪光频率是5Hz，快门速度则至少为2秒。
为防止闪光灯头过热并损坏，请勿执行连续10次以上的频闪闪光连拍。闪光
10次后，请让闪光灯至少冷却15分钟。如果您试图执行连续10次以上的频闪闪
光连拍，为防止闪光灯头过热，闪光可能自动停止。如果发生了这种情况，请让
闪光灯至少冷却15分钟。
● 闪光输出为1/1和1/2时不能设置频闪闪光。
● 如果闪光次数显示为--，则闪光灯会连续闪光，直到快门或电池耗尽。 如下
表所示，闪光次数将受到限制。
● 推荐使用三脚架和遥控开关。
● 反光很强的被摄体在暗背景前使用频闪闪光更加有效。
● 频闪闪光时也可以使用“buLb”。
转动调节旋钮设置闪
2光输出功率。
最大频闪闪光次数
闪光模式——Multi: 频闪闪光
旋 转调节旋钮设定数字。
● 按下<SET>设置按钮确定，
所有设置都将显示出来。
设置闪光频率和闪光次数。
3
● 按<SET>按钮选择闪光频率，
● 按<SET>按钮选择闪光
次数，旋 转调节旋钮设定数字。
MODE
1
7
14
30
60
90
2
6
14
30
60
90
3
5
12
30
60
90
4
4
10
20
50
80
5
4
8
20
50
80
6-7
3
6
20
40
70
8-9
3
5
10
30
60
Hz 10
2
4
8
20
50
11
2
4
8
20
40
12-14
2
4
8
20
40
15-19
2
4
8
18
35
20-50
2
4
8
16
30
60-99
2
4
8
12
20
1/4
1/8
1/16
1/32
1/64
1/128
1/256 90 90 90 90 90 90 80 70 70 60 50 40 40
闪光
输出
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
- 13 - - 14 -

按MENU进入C.Fn，拨动SET拨轮选择无线WL，按下拨轮后拨动拨轮设置无
线WL，OFF为关闭无线功能，ON为打开无线功能。用其他品牌引闪器时请关
闭无线功能。
1、无线设置

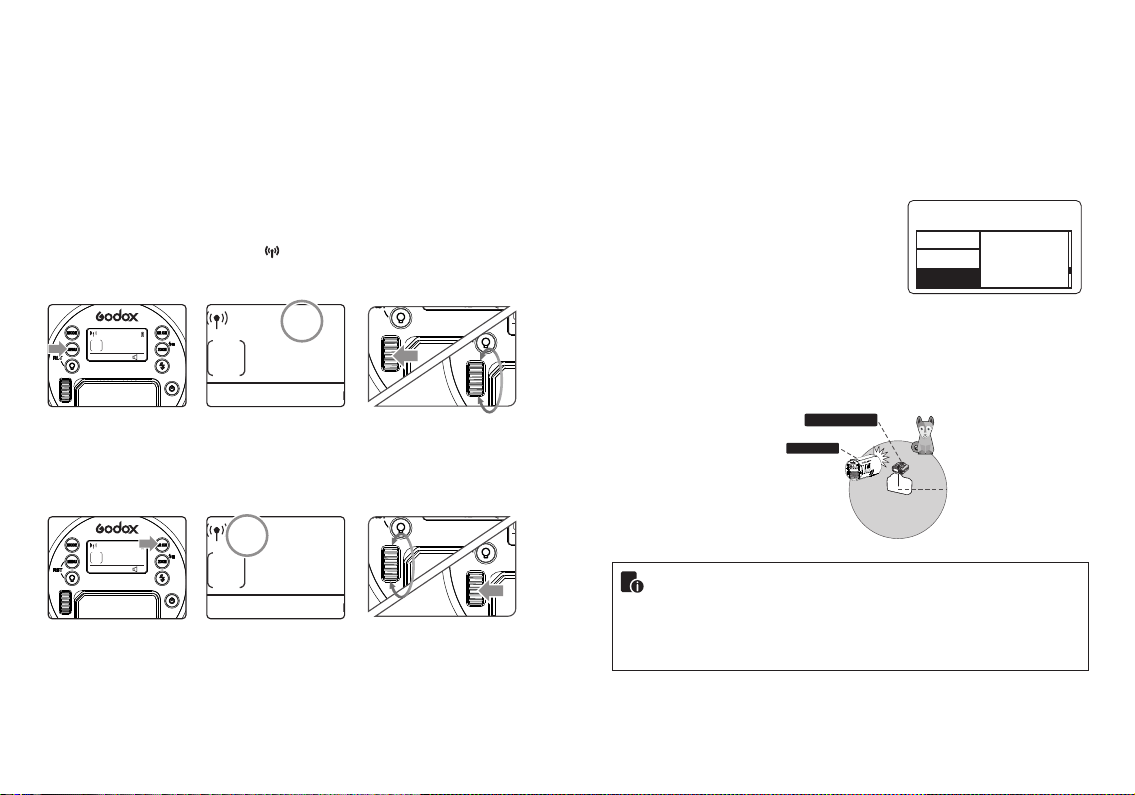

无线闪光拍摄：无线电(2.4G)传输
尼康相机(使用X1T-N)和佳能相机(使用X1T-C)和索尼相机(使用X1T-S等)可
同时同地共享一台或多台AD100Pro-TTL，无缝结合，无懈可击！
AD100Pro使用神牛2.4G无线X系统，可以与本厂其他型号完美结合使用。
作为从属单元可兼容佳能/尼康/索尼TTL系统，根据主控单元自动切换，无需
手动设置。
定位和操作范围(无线闪光拍摄的示例)
●使用一个从属单元进行自动闪光拍摄
● 无线信号干扰很多，如果漏闪，请改变频道避免干扰。
● 受从属单元的位置、周围环境、天气状况等影响，传输距离可能更短。
● 开始拍摄前请进行测试闪光和试拍。
● 使用附带的支架定位从属单元。
2、设置通讯频道
如果在拍摄现场不止一个无线闪光系统，您可以通过更改通讯频道来防止信
号干扰。保证主控单元和从属单元设置为相同的频道编号即可。
长按<GR/CH>按
1钮2秒，频道闪烁
显示。
拨动SET拨轮从1至
232中选择频道。
按下<SET>设置按
3钮确定。
3、设置通讯组别
短按<GR/CH>按钮，A~E组别依次改变。
主控单元
从属单元
传输距离
约100米
4、ID号设置
按MENU按钮进入C.Fn-ID可选择OFF/01-99
(注：主控单元具备此功能时才能使用)。
任意数字。
21
CH
M
A1/256 + 0.6
85mm S2
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
21
CH
M
A1/256 + 0.6
85mm S2
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
- 15 - - 16 -
99
C.Fn Ver 0.4
WL
ID
DELAY

无线多重闪光拍摄
可以将从属单元分割为两个或三个组并在改变闪光光比(倍率)的同时进行
TTL自动闪光拍摄。此外，可以为各闪光组(最多5个组)设定并用不同的闪光
模式拍摄。
● 用两个从属组进行自动闪光拍摄。
● 用三个从属组进行自动闪光拍摄。
AD100Pro和神牛X2系列发射器一起使用时，闪光灯下列功能都可以
通过X2控制：
● 闪光模式：TTL、M、Multi ● 同步引闪：前帘、后帘、高速同步
● 功率大小调控 ● 造型灯开关 ● 蜂鸣器开关
A
B
A
B
C
2. 请确认闪光灯是否已经回电或者回电速度是否已经跟上连拍速度(闪光灯就绪
指示灯已经亮起)，并且没有处于过热保护或者其他异常状态中
→请更换电池(引闪器电池建议使用1.5V一次性碱性电池)。
→请在引闪器上打开“近距离无线模式”:
Xpro系列：设置C.Fn-DIST为0-30m。
4. 是否引闪器和接收端设备在低电状态
1. 外部环境2.4G信号干扰(如无线基站、2.4G wifi路由、蓝牙设备等)
→请下调闪光灯功率的档位，如是TTL模式请尝试改为M模式(TTL模式下需要预
闪一次)。
3. 是否引闪器和闪光灯距离太近(距离<0.5m)
X2、X1系列：按住引闪按钮不放，然后开机，直至指示灯闪2次。
→请调节引闪器的频道CH设置(建议+10)，找到无干扰的频道来工作，或者在
工作时关闭其他2.4G设备。
神牛2.4G无线漏闪的原因及解决办法:
- 17 - - 18 -

● 为保护灯过热损坏，闪光多次后内部的过热保护功能会被激活，热保护启动
后，显示屏显示“ ”。
● 热保护时回电时间变为10秒以上，此时请让闪光灯冷却10分钟，闪光灯便
会恢复正常。
1. 热保护
保护功能
其他应用
同步插孔触发
同步插孔规格为Φ3.5mm，此处可插入同步线或者触发器触发插头对闪光灯
进行同步引闪。
● 为了保证设备安全的工作，系统时刻进行预防保护，以下提示符号供您参考：
2. 其他保护
警示内容
闪光灯回电系统出现问题，无法回电引闪，
请重新开机，如无法解决请维修
设备内温度过高，请停止引闪10分钟
闪光灯管两端电压过高，请维修
固件升级有误，请进行正确固件升级
LCD显示
E1
E2
E3
E9
1. 按 < MENU > 按钮进入C.Fn菜单。
● 按<MENU > 按钮退出。
拨动设置键拨轮设置自定义功能符号。
● 拨动设置键拨轮设置想要的编号，按 < SET > 按钮确定。
2. 选择自定义功能符号。
● 按 < SET > 设置按钮，自定义功能编号闪烁。
3. 更改设置。
4. 退出C.Fn菜单。
请对照以下图表本机应用栏，使用自定义功能来完成设置。
C.Fn: 设置自定义功能
使用范围限制
无
M模式
无
M/Multi 模式
无
无线模式
功能
蜂鸣器
S1/S2模
式选择
自动关机
延时闪光
无线设置
ID设置
自定义功能符号
BEEP
PHOTOC
STBY
DELAY
WL
ID
设置符号
ON
OFF
OFF
S1
S2
OFF
30 min
60 min
90 min
OFF,
0.01~30s
ON
OFF
OFF
01~99
设置和说明
启动
关闭
关闭
S1模式
S2模式
关闭
没有任何操作
自动关机
可作为后帘引闪
无线打开
无线关闭
关闭
可以选择01-99
任意一个数字
- 19 - - 20 -

规格参数
AD100Pro
*无线电模式 (兼容Nikon&Canon&Sony&Olympus&Panasonic&Fujifilm&Pentax)
无线关闭
无线电从属模式
Nikon相机(主控单元X1T-N、X2T-N、XProN)
Canon EOS相机(主控单元X1T-C、X2T-C、XProC)
Sony相机(主控单元X1T-S、X2T-S、XProS)
Fujifilm相机（主控单元X1T-F、X2T-F、XProF）
Olympus相机（主控单元X1T-O、X2T-O、XProO）
100Ws
9级：1/256~1/1
具备(次数：90次；频率：99)
在使用的2.4G遥控器中调节
高速同步(最高1/8000秒)，前帘同步，后帘同步
0.01~30秒
√
1.8W: 亮度1-10级
S1/S2
从属单元，关闭
5组：A, B，C，D，E
100m
1~32
01~99
锂电池：7.2V/2600mAh
360次左右
约0.01-1.5秒
√
闪光灯在无人操作30分钟(可调)将会自动关机
3.5mm同步线，无线控制插座
5800±200k
120*76*76mm
524g(含电池)
型号
无线从属单元模式
闪光模式
无线电从属单元兼容相机
POWER
档位
频闪闪光
闪光曝光补偿(FEC)
同步方式
延时引闪
蜂鸣器
Model造型灯(LED)
光控引闪
•无线闪光(无线电2.4G传输)
无线功能
可控制从属单元组
传输距离
频道
ID
•电源
电源
全功率闪光次数
回电时间
电池电量指示
节能
•同步触发方式
•色温
•尺寸
体积
净重
本机通过USB插座可进行固件升级。软件最新公告及说明将会发布在官方
网站上。
● 本品出厂不配USB升级线，请另行购买。本产品USB接口为Type-
C接口，请使用Type-C USB线。
● 产品升级固件需要Godox G3程序软件支持,升级固件前请先下载安装
"Godox G3固件升级软件"再选择相应的固件文件。
● 由于产品进行固件升级,说明书请以最新电子版为准。
· 闪光灯在工作时，如发现异常，应立即关掉电源，查明原因。
· 灯体应避免震动，平时注意表面除尘。
· 灯体稍有发热为正常现象，无特别需要时，勿连续引闪。
· 闪光灯的所有维修概由本厂指定可供原厂配件之维修部负责。
·1年保修，消耗品如灯管等，不在1年保修范围。
· 经发现，擅自检修此闪光灯的，将取消闪光灯之一年保修期，维修需要
收取相关费用。
· 如果本品出现故障或者被水淋湿，在专业人员维修后方可继续使用。
· 如有技术更改，恕不另行通知。
· 闪光灯在连续闪烁的情况下有异味属于正常现象。
固件升级
维护保养
M/Multi
TTL/ M/Multi
- 21 - - 22 -

Please read this user manual carefully in order to ensure your safety and the
proper operation of this product. Keep for future reference.
Thank you for purchasing a GODOX product.
AD100Pro Pocket Flash has strong power with light weight, compact size and
great portability. Equipped with rechargeable and long-life lithium battery,
AD100Pro supports various of accessories by replacing different adapter
rings. Builted-in Godox 2.4G wireless X system and fuflly support of TTL
function, your shooting process will become more smooth using AD100Pro.
Easily achieve a correct flash exposure even in complex light-changing
environment.
The AD100Pro offers:
Before using this product
• Compatible wireless TTL system: Fully support TTL/M/Multi functions of
Canon,Nikon,Sony,Fuji,Olympus, Panasonic and Pentax
cameras.Workable as Receiver unit in a wireless flash group.
• Lightweight and portable: up to 100Ws.
• High-quality OLED panel: with clear and convenient operation.
• Built-in 2.4G wireless transmission: with all-in-one functions and 100
meters further transmission.
• Battery pack: Large-capacity power supply (lithium, 7.2V/2600mAh), 0.01-
1.5s recycling and over 360 full power flashes.
• 1/8000s high-speed sync flash, high-speed sync triggering.
The powerful and portable AD100Pro meets the demands of freelance
commercial photographers, photojournalists, wedding and beach
portraiture shooters, event and backpack photographers, photograph
enthusiasts, etc.
• Wireless control: With built-in Godox 2.4G wireless X system to achieve
TTL control.
• Power adjusts from full power to 1/256 in 81 levels.
Foreword Warning
Do not leave or store the flash unit if the ambient temperature reads over
50°C. Otherwise the electronic parts may be damaged.
Keep out of reach of children.
Always keep this product dry. Do not use in rain or in damp conditions.
Stop using this product if it breaks open due to extrusion, falling or
strong hit. Otherwise, electric shock may occur if you touch the
electronic parts inside it.
Do not fire the flash directly into the eyes (especially those of babies)
within short distances. Otherwise visual impairment may occur.
Do not disassemble. Should repairs become necessary, this product
must be sent to an authorized maintenance center.
Do not use the flash unit in the presence of flammable gases, chemicals
and other similar materials. In certain circumstance, these materials may
be sensitive to the strong light emitting from this flash unit and fire or
electromagnetic interference may result.
Turn off the flash unit immediately in the event of malfunction.
CAUTION:
Hot parts! Do not touch the inside of the flash head and the
silver metal part of the product head when the LED light and flash are
working. When replacing the flash accessory, please turn off the flash
first to cold cut.
- 23 - - 24 -

Contents
23
24
27
31
32
32
32
33
33
34
35
37
41
42
42
43
44
44
Conventions used in this Manual
This manual is based on the assumption that both the camera and
camera flash’s power switches are powered on.
Reference page numbers are indicated by “p.**”.
The following alert symbols are used in this manual:
The Caution symbol indicates a warning to prevent shooting problem.
The Note symbol gives supplemental information.
Foreword
Warning
Name of Parts
Body
OLED panel
Included Accessories
Separately Sold Accessories
Battery
Power Management
Modeling Lamp
Wireless Flash Mode
Flash Mode— TTL Autoflash
TTL Mode
High-Speed Sync
Flash Mode—M: Manual Flash
Flash Mode—Multi/Stroboscopic Flash
Wireless Flash Shooting: Radio (2.4G) Transmission
C.Fn: Setting Custom Functions
Other Applications
Sync Triggering
Protection Function
Technical Data
Firmware Upgrade
Maintenance
- 25 - - 26 -

21
CH
M
A1/256 + 0.6
85mm S2
1. Fan Outlet
2. Fan Inlet
3. Battery Release Button
4. 1/4” Mounting Hole
5. Light Sensor
6. 3.5mm Sync Cord Jack
7. Type-C USB
Firmware Upgrade Port
8. Type-C/3.5mm Port Cap
9. LED Modeling Lamp
10. Optical Lens
11. MODE Mode Selection Button
12. MENU Custom Menu Button
13. RST Reset Button
(MENU + Modeling lamp button)
14. SET Button & Select Dial
15. GR/CH Group/Chanel Button
16. ZOOM Button/High-speed Switch
17. Test Button
18. Power Switch
19. Battery Compartment
20. Battery
21. Display
①③
⑪
⑫⑬
①
⑭
⑳
⑮
⑯
⑰
⑱
④
⑲
㉑
- 27 - - 28 -
Name of Parts
Body
Name of Parts
Body
⑤
②
⑧
⑩
⑨
⑦
⑥

USB Cable *1
M Manual Flash
Multi Stroboscopic Flash
21
CH
M
A1/256 + 0.6
85mm S2
21
CH
A1/256
28mm
Multi
5 - 5 Hz
21
CH
A
28mm
TTL
21
CH
M
A1/256 + 0.6
85mm S1
21
CH
M
A1/256 + 0.6
85mm S2
TTL Wireless Flash
S1/S2
- 29 - - 30 -
Name of Parts
Body
Name of Parts
What’s in the Box
Purchase more accessories to achieve best photography effects:
XProC, X1C and X2C TTL wireless flash trigger, AK-R1 accessory kit
for round flash head, etc.
Optional Accessory
Pocket Flash *1 AD-E2 Bracket *1 Battery *1
Charger *1 Battery Charger *1
Portable Bag *1

Battery Level Indication
on the OLED panel
3 grids
2 grids
1 grid
Blank grid
Blinking
Meaning
Full battery
Medium battery
Low battery
Lower battery, please recharge it.
The battery level is going to be used out immediately. And the flash will
auto power off in 1 minute.
Note: Please recharge the battery as soon as possible (within 10 days).
Then, the battery can be used or be placed for long period.
Lithium Battery
● No over 24 hours' continuous charging.
2. It is reliably safe. The inner circuit is against overcharge, overdischarge, overcurrent,
and short circuit.
Features
3. Take only 3.5 hours to fully charge the battery by using the standard battery charger.
● Do not short circuit.
● Do not expose to rain or immerse into water. This battery is not water proof.
Cautions:
1. This flash unit uses Li-ion polymer battery which has long runtime. The Available
charge-and-discharge times are 500.
● Keep out of reach of children.
● Store in dry, cool, ventilated places.
● Do not put aside or into fire.
● Dead batteries should be diaposed according to local reglations.
● Long time not to use, please charge it to 60% and then placed.
● It is recommended to fully recharge the battery every three months.
Power Management
< > to wake it up in off state. When the unlock icon appears, turn the select dial to
operate.
ON/OFF Power Switch controls the on/off of the flash unit, turn off the power pack if the
flash unit will not be used for an extended period. The product design of power supply
with automatic power off feature, When unattended operation for a long time (approx.
30/60/90 minutes ), the flash will automatically power off. Please press the power switch
Disabling Auto Power Off function is recommended when the flash is
used off camera. (C.Fn - STBY)
C.Fn
Modeling Lamp
1. Power on/off the modeling lamp:
short press the < > to control the
modeling lamp's on or off.
2. Setting: long press the < > to
enter modeling lamp setting.
2.1 Brightness setting: Turn the select
dial to change the brightness value
from 1 to 10 level.
Wireless Flash Mode
AD100Pro can only be set as receiver
unit (receiver end). Press the menu
button to enter C.Fn-WL to switch the
radio transmission function.
Wireless Mode
OFF
ON
Flash Mode
M / Multi
TTL / M / Multi
21
CH
M
A1/256 + 0.6
85mm S2
A1/256 + 0.6
85mm S2
- 31 - - 32 -
Battery Level Indication
Make sure the battery pack is securely loaded in the flash. Check the battery level
indication on the OLED panel to see the remaining battery level.
2. Insert the battery into the compartment with a
click sound. The battery is successfully installed
when the battery release button slides to the right
automatically.
If you heard a "click" but the battery release button
only slid to the middle and stopped, the battery is
not installed correctly. Please push the battery again
until a "click" occurs and the battery release button
slides to the right automatically.
Note: Please catch the battery with your hands
when you detaching it, in case of affecting the
battery's service life due to falling.
1. Aim the battery into the battery compartment of
the flash.
Push the battery release button to the left until the
battery pops out.
Detachment
installation
Battery Installation and Detachment

Flash Mode — TTL Autoflash
Press < > Mode Selection Button to enter TTL mode. The OLED panel is
displayed <TTL >.
* Press < > Mode Selection Button and three flash modes will display on
the OLED panel one by one with each pressing.
TTL Mode
This flash has three flash modes: TTL, Manual (M), and Multi (Stroboscopic).
In TTL mode, the camera and the flash will work together to calculate the
correct exposure for the subject and the background. In this mode, multiple
TTL functions are Available: FEC, FEB, FEL, HSS, second curtain sync,
modeling flash, control with the camera’s menu screen.
High-Speed Sync
High Speed Sync (FP flash) enables the flash to synchronize with all camera
shutter speeds. This is convenient when you want to use aperture priority for
fill-flash portraits.
Please use the X2 series
2transmitter to trigger.
Long Press Wireless Button
1< > for 2 seconds so that
< > is displayed.
• With high-speed sync, the faster the shutter speed, the shorter the effective
flash range.
• Multi flash mode cannot be set in high-speed sync mode.
• Over-temperature protection may be activated after 60 consecutive high-
speed sync flashes.
The flash output is adjustable from 1/1 full power to 1/256th power in 1/10th
step or 1 step increments. To obtain a correct flash exposure, use a hand-
held flash meter to determine the required flash output.
Press < > button so that
1< M > is displayed.
Turn the Select Dial or press the SET
2button and turn the Select Dial
simultaneously to set the flash output. The
flash output will be adjustable from 1/10th
increasment or 1 step increasment by
turning the Select Dial directly or pressing
the SET button and turn the Select Dial
simultaneously.
Flash Mode— M: Manual Flash
MODE
MODE
MODE
Press the <MENU> button to enter C.FN-PHOTOC to choose S2 function,
so that this flash can also function as an optic S2 secondary flash with optic
sensor in M manual flash mode. This is useful when cameras have pre-flash
function. With this function, the flash will ignore a single “preflash” from the
main flash and will only fire in response to the second, actual flash from the
main unit.
Optic S1 Secondary Unit Setting
In M manual flash mode, press the <MENU> button to enter C.FN-PHOTOC
to choose S1 function, so that this flash can function as an optic S1
secondary flash with optic sensor. With this function, the flash will fire
synchronously when the main flash fires, the same effect as that by the use
of radio triggers. This helps create multiple lighting effects.
Optic S2 Secondary Unit Setting
● S1 and S2 optic triggering is only available in M manual flash mode.
21
CH
M
A1/256 + 0.6
85mm S2
21
CH
A
28mm
TTL
21
CH
M
A1/256 + 0.6
85mm S2
21
CH
M
A1/256 + 0.6
85mm S1
- 33 - - 34 -

With stroboscopic flash, a rapid series of flashes is fired. It can be used to
capture a multiple images of a moving subject in a single photograph.
You can set the firing frequency (number of flashes per sec. expressed as
Hz), the number of flashes, and the flash output.
Press <MODE> button
1so that <MULTI> is
displayed.
Number of Flashes / Flash Frequency = Shutter Speed
For example, if the number of flashes is 10 and the firing frequency is 5 Hz,
the shutter speed should be at least 2 seconds.
Calculating the Shutter Speed
During stroboscopic flash, the shutter remains open until the firing stops.
Use the formula below to calculate the shutter speed and set it with the
camera.
To Avoid overheating and deteriorating the flash head, do not use stroboscopic
flash more than 10 times in succession. After 10 times, allow the camera flash
to rest for at least 15 minutes. If you try to use the stroboscopic flash more than
10 times in succession, the firing might stop automatically to protect the flash
head. If this happens, allow at least 15 minutes' rest for the camera flash.
● If the number of flashes is displayed as “--”, the firing will continue until the
shutter closes or the battery is exhausted. The number of flashes will be limited
as shown by the following table.
● Stroboscopic flash can be used with“buLb”.
● A flash output of 1/1 and 1/2 cannot be set for stroboscopic flash.
● Stroboscopic flash is most effective with a highly reflective subject against a
dark background.
● Using a tripod and a remote control is recommended.
Maximum Stroboscopic Flashes:
Flash
Output
Flash Mode— Multi: Stroboscopic Flash
Turn the Select Dial to
2 choose a desired
flash output.
Set the flash frequency
3and flash times.
● Press < SET > button to
select the flash frequency.
Turn the Select Dial to set
the number.
● Press < SET > button to
select the flash times. Turn
the Select Dial to set the
number.
● After finish the setting,
press <SET> button and all
the settings will be displayed.
1
7
14
30
60
90
2
6
14
30
60
90
3
5
12
30
60
90
4
4
10
20
50
80
5
4
8
20
50
80
6-7
3
6
20
40
70
8-9
3
5
10
30
60
Hz 10
2
4
8
20
50
11
2
4
8
20
40
12-14
2
4
8
20
40
15-19
2
4
8
18
35
20-50
2
4
8
16
30
60-99
2
4
8
12
20
1/4
1/8
1/16
1/32
1/64
1/128
1/256 90 90 90 90 90 90 80 70 70 60 50 40 40
21
CH
M
A1/256 + 0.6
85mm S2
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
- 35 - - 36 -

unit possesses the wireless ID function.
4. Wireless ID Settings
Press the MENU button to enter C.Fn-ID to
Note: This can only be used when the master
choose OFF or any figure from 01-99.
AD100Pro adopts Godox 2.4G wireless X system, which has good
compatibility with other products of our company. As a Receiver unit,
AD100Pro is automatically compatible with Canon/ Nikon/ Sony TTL system
according to the master unit. Nikon cameras (use X1T-N), Canon cameras
(use X1T-C) and Sony cameras (use X1T-S) can use one or more
AD100Pro-TTL flashes simultaneously.
Wireless Flash Shooting: Radio (2.4G) Transmission
1. Wireless Settings
Press the wireless selection button to switch wireless function ON/ OFF.
Turn the wireless function on, the < > icon will be displayed on the OLED
panel. When using triggers of other brands, please turn off the wireless
function.
If there are other wireless flash systems nearby, you can change the channel
IDs to prevent signal interference. The channel IDs of the master unit and the
Receiver unit(s) must be set to the same.
2. Setting the Communication Channel
Long press the <GR/CH>
1Button for 2 seconds, so
that the icon will be
displayed on the OLED
panel.
Turn the SET Select
2Dial to choose a
channel ID from 1 to
32.
Press the <SET>
3button to confirm.
3. Setting the Communication Group
Short press the < GR/CH > button to choose group ID from A to E.
● Autoflash Shooting with One Receiver Unit
Positioning and Operation Range (Example of wireless flash shooting)
Transmission distance
is about 100m
21
CH
M
A1/256 + 0.6
85mm S2
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
21
CH
M
A1/256 + 0.6
85mm S2
85mm S2
85mm
21
CH
A1/256
28mm
Multi
5 - 5 Hz
● Use the supplied stand to position the Receiver unit.
● The transmission distance might be shorter depending on the conditions such
as positioning of Receiver units, the surrounding environment and whether
conditions.
● Before shooting, perform a test flash and test shooting.
● With a lot of wireless signal interference conditions, if you miss flash, please
change the wireless communication channel.
- 37 - - 38 -
99
C.Fn Ver 0.4
WL
ID
DELAY
Receiver
Transmitter
