Goobay 58969 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 58969
Cinch/HDMI™ Konverter
RCA/HDMI™ converter
Convertisseur Cinch/HDMI™
Convertitore Cinch/HDMI™

1
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ............................1
USER MANUAL .........................................9
MODE D‘EMPLOI ......................................17
ISTRUZIONI PER L‘USO ...........................25
Inhalt
1Sicherheitshinweise .................................................................... 2
1.1 Allgemeines .................................................................. 2
1.2 Warnstufen.................................................................... 2
2Beschreibung und Funktion........................................................ 3
2.1 Produkt.......................................................................... 3
2.2 Lieferumfang................................................................. 3
2.3 Bedienelemente und Produktteile................................ 3
2.4 Technische Daten......................................................... 3
3Bestimmungsgemäßer Gebrauch............................................... 5
4Anschluss und Bedienung .......................................................... 5
4.1 Anschluss ..................................................................... 5
4.2 Bedienung..................................................................... 6
5  Wartung,Pege,LagerungundTransport................................. 6
6Haftungshinweis.......................................................................... 7
7Entsorgungshinweise.................................................................. 7
7.1 Produkt.......................................................................... 7
7.2  Verpackung................................................................... 7
8EU-Konformitätserklärung.......................................................... 7
9Verwendete Symbole.................................................................. 8

2
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
Stromschlaggefahr:
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der
Steckdose.
• Öffnen Sie niemals das Gehäuse.
• ModizierenSieProdukt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsich-
tigte Weiterbenuzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die
Begleitdokumentation behebbaren Problemen, an den
Händler oder Hersteller.
Nicht für Kinder geeignet.
   • SichernSieVerpackung,KleinteileundDämmmaterial
gegen unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum,
um eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.

3
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
DerCinch/HDMI™KonverterkonvertiertVideo-composite-oderS-VHSund
Stereo-Audio-Signalezueinemvollwertigen720pHDMI-Signal.DerBildein-
gang ist manuell frei wählbar.
• Einfache Inbetriebnahme und Bedienung
• Benötigt keine zusätzliche Software-Installation
2.2 Lieferumfang
• Cinch/HDMI™ Konverter
• Netzteil
• Betriebsanleitung
2.3 Bedienelemente und Produktteile

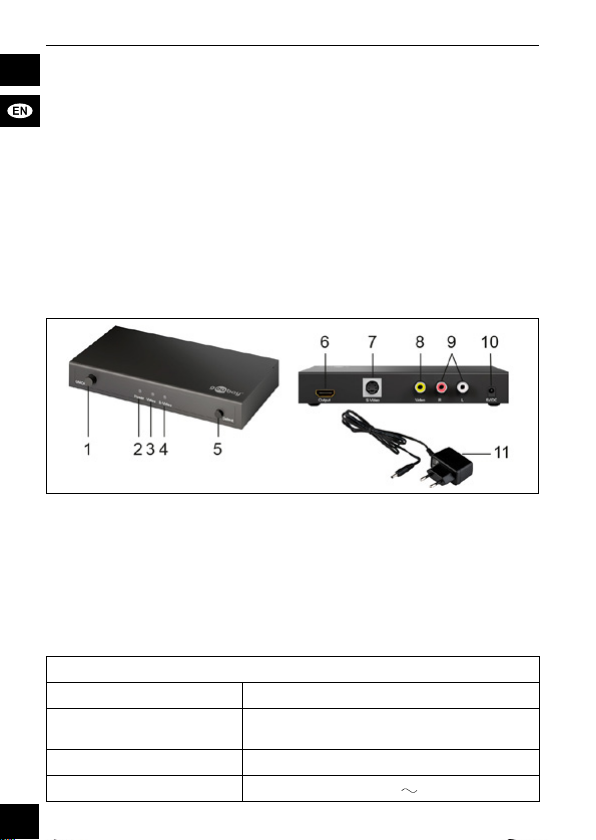

Fig.1: Cinch/HDMI-Konverter
1 EIN-/AUS-Schalter 2 LED-Betriebsanzeige
3 LED-AV-Video-Anzeige 4 LED-S-Video-Anzeige
5 Wahlschalter 6 HDMI™-Ausgang
7 S-Video-Eingang 8 Video-Eingang
9 Analoge Audio-Eingänge R/L 10 DC-Eingang
11 Netzteil
2.4 Technische Daten
Cinch/HDMI™- Konverter
Artikelnummer 58969
Eingänge 1 x S-Video (Mini-DIN-Buchse),
1 x AV (Video und analog Audio R/L, Cinch)
Ausgänge 1 x HDMI™
Eingang Videosignal 1,2 V

4
Eingang DDC- Signal 5 V (TTL)
Unterstütztes Video Format DTV, HDTV
Auösung 720p@60Hz
Vertikaler Frequenzbereich 50/60 Hz
Video-Verstärkerbandbreite 1,65 Gbit/s / 165 MHz
Energieverbrauch max. 5 W
Betriebstemperaturbereich 0 - +70 °C
Betriebsluftfeuchtigkeit 10-85 % RH (keine Kondensation)
Lagertemperatur -10 - +80 °C
Luftfeuchtigkeit bei
Lagerung 5-90 % RH (keine Kondensation)
Maße 155 x 70 x 23 mm
Gewicht 267 g
Netzteil
Eingang 100-240 V , 50/60 Hz, 0,4 A max.
Ausgang 5 V , 2 A, 10 W
DurchschnittlicheEfzienz
im Betrieb 79,0 %
EfzienzbeigeringerLast
(10%) 72,9 %
Leistungsaufnahme bei
Nulllast 0,09 W
Schutzklasse II
Maße 60,9 x 27,1 x 72,6
Kabellänge 1,43 m
Gewicht 78,6 g
DC-Stecker 3,4 x 1,3 mm
Polarität positiv
Tab.1: Technische Daten

5
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
EineanderealsinKapitel„BeschreibungundFunktion“bzw.in
   den"Sicherheitshinweisen“beschriebeneVerwendungistnicht
gestattet. Dieses Produkt darf nur in trockenen Innenräumen
benutzt werden. Das Nichtbeachten und Nichteinhalten dieser
Bestimmungen und der Sicherheitshinweise können zu schweren Unfällen,
Personen- und Sachschäden führen.
4Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt
wird, dass es niemanden behindert und nicht beschädigt
wird.
• Installieren Sie das Produkt so, dass keine Personen oder
    Sachenz.B.durchHerabstürzen,Stolperno.Ä.verletzt 
oder beschädigt werden können.
Sachschäden durch falsches Platzieren und
falsche Spannungsversorgung
• NuraufebeneundrutschfesteUnterlageplatzieren.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technische Daten aller zu verwenden
    denGeräteundstellenSiedieKompatibilitätsicher.
3. Schließen Sie zuerst Ihre Quellgeräte mit S-Video- oder
    Composite-A/V-AnschlussandenKonverteran(gelb=
    Video,rot=Audiorechts,weiß=Audiolinks).
4. Schließen Sie das HDMI™-Kabel Ihres Ausgabegerätes an
den HDMI™-Ausgang (4) des Konverters an.
5. Verbinden Sie das Netzteil (11) mit dem DC-Anschluss des
Konverters und dann mit einer Steckdose.

6

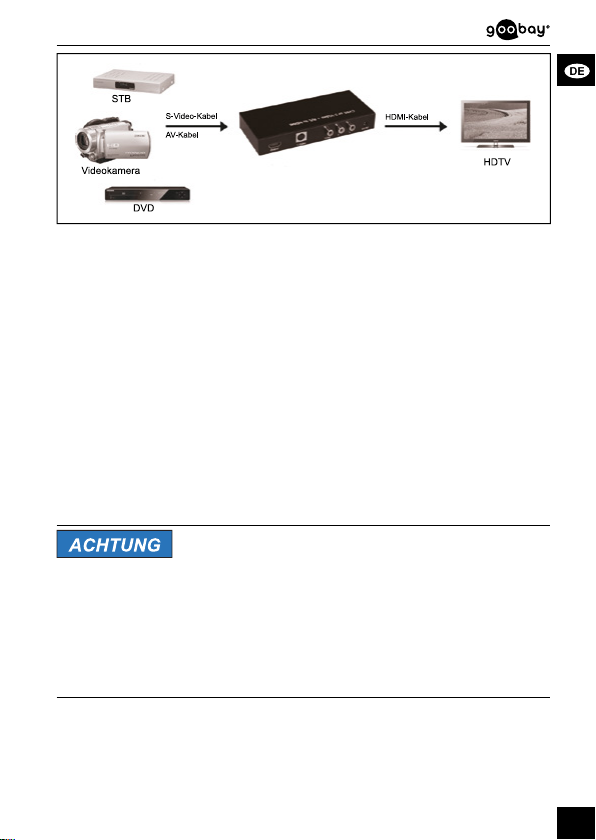

Fig.2: Anschluss
4.2 Bedienung
1. Schalten Sie alle angeschlossenen Geräte und den Cinch/
HDMITM- Konverter ein.
Die LED-Betriebsanzeige (2) leuchtet, wenn Spannung anliegt
und der HDMITM-Konverter eingeschaltet ist.
2. Wählen Sie mit dem Wahlschalter (5) den gewünschten
Eingang aus (S-Video oder Cinch).
3. Trennen Sie das Produkt bei Nichtgebrauch vom Netz.
5  Wartung,Pege,Lagerungund
Transport
Das Produkt ist wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugäng-
lich und in trockener und staubgeschützter Umgebung
lagern.
• OriginalverpackungfürdenTransportaufhebenundver-
wenden.

7
Betriebsanleitung
6Haftungshinweis
• DruckfehlerundÄnderungenanProdukt,Verpackungoder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
7Entsorgungshinweise
7.1 Produkt
  ElektrischeundelektronischeGerätedürfennachdereuropäi-
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt wer-
den. Deren Bestandteile müssen getrennt der Wiederver-
wertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
   verpichtet,elektrischeundelektronischeGeräteamEndeihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung oder/und der
   VerpackungweistaufdieseBestimmungenhin.MitdieserArt
der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
 VerpackungenkönnenkostenlosindenentsprechendenSammel-
  stellenentsorgtwerden-PapierinderPapiertonne,Kunststoffeim
gelben Sack und Glas im Altglas-Container.
DE4535302615620
8EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke
der Wentronic GmbH, dass das Produkt die grundlegenden An-
 forderungenundRichtliniendereuropäischenBestimmungen
erfüllt.

8
9Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Wechselspannung IEC 60417- 5032
Gleichspannung IEC 60417- 5031
Polarität des Gleichstrom-Netzanschlusses IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
Schutzklasse II IEC 60417- 5172

9
User manual
USER MANUAL
BETRIEBSANLEITUNG ............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Content
1Safety Instructions ...................................................................... 10
1.1 General ......................................................................... 10
1.2 Warning levels .............................................................. 10
2  DescriptionandFunction ............................................................ 11
2.1 Product.......................................................................... 11
2.2  Scopeofdelivery .......................................................... 11
2.3  Operatingelementsandproductparts ........................ 11
2.4  Specications ............................................................... 11
3Intended Use ............................................................................... 13
4  ConnectingandOperation.......................................................... 13
4.1 Connecting.................................................................... 13
4.2 Operation...................................................................... 14
5  Maintenance,Care,StorageandTransportation....................... 14
6Liability Notice............................................................................. 14
7  DisposalInstructions................................................................... 15
7.1 Product.......................................................................... 15
7.2 Packaging ..................................................................... 15
8EU Declaration of Conformity..................................................... 15
9Symbols used.............................................................................. 15

10
1 Safety Instructions
1.1 General
• Readtheusermanualcompletelyandcarefullybeforeuse.
The user manual is part of the product and contains important
information for correct use.
• Keepthisusermanual.
The user manual must be available for uncertainties and pas-
sing the product.
Risk of electric shock:
Voltage-free only when the plug is pulled.
• In case of emergency, during thunderstorms and after use,
    pulltheproductonitsplughousing!
   • Donotopenthehousing.
• Donotmodifyproductandaccessories.
• Do not short connectors and circuits.
   • Useproduct,productpartsandaccessoriesonlyinperfect
condition.
A defective device may not be put into operation, but must be
disconnected from mains and protected against further use.
• In case of questions, defects, mechanical damage, trouble
    andotherproblems,non-recoverablebythedocumen-
    tation,contactyourdealerorproducer.
Not meant for children.
   • Securepackaging,smallpartsandinsulationagainst
accidental use.
• Avoid stresses such as heat and cold, moisture and direct
    sunlight,vibrationandmechanicalpressure.
Heat storage:
• Donotcovertheproduct.
• Keepenoughspacearoundalldevicesforagood
ventlation and free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries
in case of non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.

11
User manual
2 Description and Function
2.1 Product
RCA/HDMI™ConverterconvertsvideocompositeorS-VHS+stereoaudio
signalstoa720pHDMIsignal.Thevideoinputisfreelyselectable.
   • Easysetupandoperation
• No additional software installation required
2.2 Scope of delivery
• RCA/HDMI™ Converter
• PowerSupply
• User manual
2.3 Operating elements and product parts
Fig.3: Operatingelementsandproductparts
1 ON/OFF switch 2 Power LED
3 LEDA/Vvideodisplay  4 LEDS-Videodisplay
5 Selectionswitch    6 HDMI™output 
7 S-Videoinput    8 Videoinput
9 AnalogueaudioinputsR/L 10 DCinput   
11 Powersupply
2.4 Specications
RCA/HDMI™ Converter
Article number 58969
Inputs 1 x S-Video,
1 x Video, 1 x analogue audio R/L
Outputs 1 x HDMI™
Inputvideosignal 1.2 V

12
InputDDCsignal 5 V (TTL)
Supportedvideoformats DTV, HDTV
Resolution 720p@60Hz
Vertical frequency range 50/60 Hz
Videoamplierbandwidth 1.65 Gbit/s / 165 MHz
Powerconsumption max. 5 W
Operatingtemperature
range 0 - +70 °C
Operatinghumidity 10-85 % RH (no condensation)
Storagetemperature -10 - +80 °C
Storage humidity 5-90 % RH (no condensation)
Dimensions 155 x 70 x 23 mm
Weight 267 g
Power supply
Input 100-240 V , 50/60 Hz, 0.4 A max.
Output 5 V , 2 A, 10 W
Averageoperational
efciency 79.0 %
Lowloadefciency(10%) 72.9 %
Powerconsumptionatno
load 0.09 W
Protection class II
Dimension 60.9 x 27.1 x 72.6
Cable Length 1.43 m
Weight 78.6 g
DCplug 3.4 x 1.3 mm
Polarity positive
Tab.2: Specications

13
User manual
3Intended Use
Wedonotpermitusingthedeviceinotherwayslikedescribed
   inchapter“DescriptionandFunction“and„SafetyInstructions“.
   Usetheproductonlyindryinteriorrooms.Notattendingto
these regulations and safety instructions might cause fatal
accidents,injuries,anddamagestopersonsandproperty.
4Connecting and Operation
Risk of injury by stumbling and falling
• Mindplacingcablesinaway,nobodywillbe
disabled and the cable not be damaged.
• Install the system and devices attached to it in a way that
    personscannotbeinjured,orobjectsnotbedamagedfor
    examplebydroppingorstumbling.
Material damage due to wrong placement and
wrong voltage supply
   • Onlyplaceonnon-slippingsurface.
• Useonlythesuppliedpowersupply.
4.1 Connecting
1. Checkthescopeofdeliveryforcompletenessandintegrity.
   2. Comparethespecicationsofallequipmenttobeusedand
ensurecompatibility
3. First connect your source devices to the S-video or
    compositeRCAconnectionoftheRCA/HDMI™ Converter
(yellow=video,red=audioright,white=audioleft).
   4. ConnecttheHDMI™cableofyouroutputdevicetothe
    HDMI™output(6)oftheRCA/HDMI™ Converter.
   5. InserttheDCsideof5VpowersupplyintoRCA/HDMI™
    ConverterandthenconnecttheACsideofthepower
    supplyintothewalloutlet.

14
Fig.4: Connecting
4.2 Operation
1. Switch on connected devices and RCA/HDMITM Converter.
The Power LED (2) is illuminated when power is on and RCA/
HDMITMConverter is switched on.
   2. Usetheselectionswitch(5)toselectthedesiredinput
(S-Video or RCA).
3. Disconnect the device from the mains when not in use.
5 Maintenance, Care, Storage and
Transportation
The products are maintenance-free.
Material damage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store cool and dry.
• Storetheproductoutthereachofchildrenandinadryand
    dust-protectedambiencewhennotinuse.
• Keepandusetheoriginalpackagingfortransport.
6Liability Notice
• Wereservetherighttoprintingerrorsandchangesto
    product,packagingorproductdocumentation.
• See our terms of warranty. These are available in their
current form under the given contact details.

15
User manual
7 Disposal Instructions
7.1 Product
  AccordingtotheEuropeanWEEEdirective,electricalandelec
   tronicequipmentmustnotbedisposedwithconsumerswaste.
   Itscomponentsmustberecycledordisposedapartfromeach
other. Otherwise contaminative and hazardous substances can
   polluteourenvironment.
   Asaconsumer,youarecommittedbylawtodisposeelectrical
   andelectronicdevicestotheproducer,thedealer,orpublic
   collectingpointsattheendofthedeviceslifetimeforfree.Parti-
   cularsareregulatedinnationalright.Thesymbolonthepro-
   duct,intheuser`smanual,oratthepackagingalludestothese
   terms.Withthiskindofwasteseparation,application,andwaste
   disposalofuseddevicesyouachieveanimportantshareto
   environmentalprotection.
WEEE No: 82898622
7.2 Packaging
Packagingcanbedisposedoffreeofchargeatthesuitable
   collectionpoints–paperbelongsinpaperbins,plasticsbelong
in yellow sacks and glass belongs in used glass bins.
DE4535302615620
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
 WentronicGmbHensures,thattheproductisconformedtothe
 basicEuropeanstandardsanddirectives.
9 Symbols used
For indoor use only IEC 60417- 5957
Alternating current IEC 60417- 5032
Direct current IEC 60417- 5031
Polarityofd.c.powerconnector IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
ClassIIequipment IEC 60417- 5172

16

17
Mode d‘emploi
MODE D‘EMPLOI
BETRIEBSANLEITUNG
............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Contenu
1Consignes de sécurité ................................................................ 18
1.1 En général..................................................................... 18
1.2 Niveaux d‘alerte............................................................ 18
2  Descriptionetfonction ................................................................ 19
2.1 Produit........................................................................... 19
2.2 Contenu de la livraison................................................. 19
2.3 Elémentsdecommandeepiéces................................ 19
2.4  Spécications ............................................................... 19
3  Utilisationprévue......................................................................... 21
4Connexion e fonctionnement...................................................... 21
4.1 Connexion..................................................................... 21
4.2 Foncetionnement.......................................................... 22
5  Maintenance,entretien,stockageettransport........................... 22
6  Avisderesponsabilité ................................................................. 23
7  Instructionspourl’élimination ..................................................... 23
7.1 Produit........................................................................... 23
7.2 Emballages ................................................................... 23
8UE Déclaration de conformité..................................................... 23
9Symboles utilisés ........................................................................ 24

18
1Consignes de sécurité
1.1 En général
• Lisezlemoded‘emploiattentivementetcomplètement
avant de l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une
bonne utilisation.
• Conservezsoigneusementcemoded‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.
Risque de choc électrique:
Sans surcharge de tension uniquement lorsque le bouchon est tiré.
• Tirezencasd‘urgencedirectementaprèsutilisationet
    pendantlesorages,branchezleboîtierdeconnecteur!
   • Nepasouvrirleboîtier.
• Nemodiezpasproduitetlesaccessoires.
• Pas court-circuiter des connexions et circuits.
   • Utilisezleproduit,piècesetaccessoiresdesproduits 
    uniquementenparfaitétat.
Un appareil défectueux ne doit pas être mis en service. Il doit
au contraire être immédiatement mis hors tension et protégé
contre toute utilisation involontaire.
• En cas de questions, les défauts, les dommages méca-
    niques,desingérencesetd‘autresproblèmes,nonré-
    cupérablesparladocumentation,contactezvotrereven-
    deurouleproducteur.
Non destiné des enfants.
   • Sécuriserl‘emballage,petitespiècesetl‘isolationcontre
l‘utilisation accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur
    extrêmeetfroid,l‘humiditéetdelalumièredirectedusoleil,
    ainsiquemicroondes,desvibrationsetdelapression
mécanique.
Accumulateur de chaleur:
• Necouvrezpasleproduit.
• Assurez-voustoujourssufsammentd‘espaceautourdu
    systèmeandegarantiruneventilationappropriéeetde
    l‘espaceentrelesappareilspournepasrisquerdeles
dommager.
1.2 Niveaux d‘alerte
     Misesengardecontrelesdangerspouvantentraîner
 desblessuresencasdenonrespect.
     Misesengardecontrelesdangerspouvantentraîner
les dommages matériels en.

19
Mode d‘emploi
2Description et fonction
2.1 Produit
LeconvertisseurRCA/HDMI™convertitunsignalaudiovidéocompositeou
S-VHS+stéréoenunsignalHDMI™720pàpartentière.Ilestpossiblede
choisirmanuellementl’entréed’image.
   • Miseenserviceetutilisationsimples
   • Aucuneinstallationlogiciellesupplémentairerequise
2.2 Contenu de la livraison
• Convertisseur Cinch/HDMI™
• Alimentation électrique
   • Moded'emploi
2.3 Eléments de commande e piéces
Fig.5: Elémentsdecommandeepiéces
1 Interrupteurmarche/arrêt 2 VoyantdefonctionnementLED
3 AfchageLEDvidéo   4 AfchageLEDS-vidéo
5 Commutateur de sélection 6 Sortie HDMI™
7 Entrée S-Video 8 Entrée Video
9 Entrée audio analogique á droite / gauche
10 Entrée CC 11 Bloc d'alimentation
2.4 Spécications
Convertisseur Cinch/HDMI™
Numéro de pièce 58969
Entrées 1 x S-Video, 1 x Video, 1 x audio analogique á droite /
gauche
Sorties 1 x HDMI™
