Goobay 38528 User manual

Betriebsanleitung
USB Ethernet Converter
DE
38527, 38528, 38529
- 1 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
•Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Der USB Ethernet Konverter ermöglicht eine schnelle, kostengünstige, kompakte
und einfache Plug-and-Play-Netzwerkverbindung für Notebooks, PCs, Apple Mac-
Books, Ultrabooks und Tablets.
• Benötigt kein externes Netzteil
• Extrem niedriger Stromverbrauch
• Dank Netzwerkanschluss über USB entfällt das Öffnen des PC-
Gehäuses
2.2 Lieferumfang
USB 2.0 Fast Ethernet Netzwerkkonverter , Betriebsanleitung
2.3 Bedienelemente und Teile
Ab b.1: Bedienelemente
1 RJ45 LAN-Port 2 LED-Anzeige für Ethernetverbindung
3 LED-Datentransferanzeige 4 USB-Anschluss
2.4 Technische Daten
Typ USB 2.0 Typ A
Fast Ethernet
Converter
USB 3.0 Typ A
Gigabit Ethernet
Converter
USB 3.0 Typ C
Gigabit Ethernet
Converter
Artikel-Nr. 38527 38528 38529
Eingänge 1 x RJ45-Buchse
(8P4C) 1 x RJ45-Buchse (8P8C) 1 x RJ45-Buchse (8P8C)
Ausgänge 1 x USB 2.0
Typ A - Stecker 1 x USB 3.0 Typ A - Stecker 1 x USB 3.0 Typ C - Stecker
Netzwerkübertra-
gungsmodus Voll-Duplex Voll-Duplex Voll-Duplex
Übertragungsge-
schwindigkeit 10/100 Mbit/s 10/100/1000 Mbit/s 10/100/1000 Mbit/s
Betriebstempera-
turbereich 0 ~ +70 °C
Lagertemperatur-
bereich -10 ~ +80 °C
Betriebsluftfeuch-
tigkeit 5-90 % RH
Luftfeuchtigkeit bei
Lagerung 5-90 % RH
Maße 66,5 x 25,0 x 17,5 mm
Gewicht 29,5 g 26 g 24 g
Unterstütze Be-
triebssysteme Windows 2000, XP, VISTA, 7,8, 8.1, 10 (32/64-bit)/ MAC OS 10.x oder höher
Erfüllt die IEEE-
Standards 802.3 az (Energie Efcient Ethernet), 802.3, 802.3u und 802.3ab
Tab.1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel „Beschreibung und Funktion“
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass die Anschlusskabel so verlegt werden
, dass sie niemanden behindern und nicht beschädigt werden.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können. .
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Nur auf ebene und rutschfeste Unterlage platzieren.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Stecken Sie ein Ethernet-Kabel in den RJ-45 LAN
Port (1) des Netzwerkkonverteres und das andere Kabelende an
ein Netzwerkgerät (z.B. HUB, Router, Switch).
4. Stecken Sie den USB-Stecker (4) in einen freien USB Port ihres
Nootebooks / PCs.
4.2 Installation und Einstellungen unter Windows
Dieses Produkt benötigt keinen Treiber für die Installation. Wenn die
Verbindung mit dem PC hergestellt ist, wird die Installation automatisch
gestartet. Das Gerät wird im „Gerätemanager“ angezeigt, wenn die
Installation abgeschlossen ist. Siehe Abb. 2.
Abb. 2: Installation unter Windows
a) Automatische Einstellung der IP-Adresse
• Klicken Sie nach der Installation auf ʺSystemsteuerungl /
     NetzwerkundInternet/Netzwerkverbindung...ʺ um die neue
Internetverbindung anzuzeigen.
Wenn das Netzwerk die IP-Adresse erhalten hat, können Sie eine Verbin-
dung zum Netzwerk herstellen, siehe Abb. 3:
Abb. 3: Automatische Einstellung der IP-Adresse unter Windows
b) Manuelle Zuweisung der IP-Adresse
•Klicken Sie per Doppelklick auf das Netzwerklogo und folgen den
in den Abbildungen dargestellten Schritten:

Betriebsanleitung
USB Ethernet Converter
DE
38527, 38528, 38529
- 2 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1

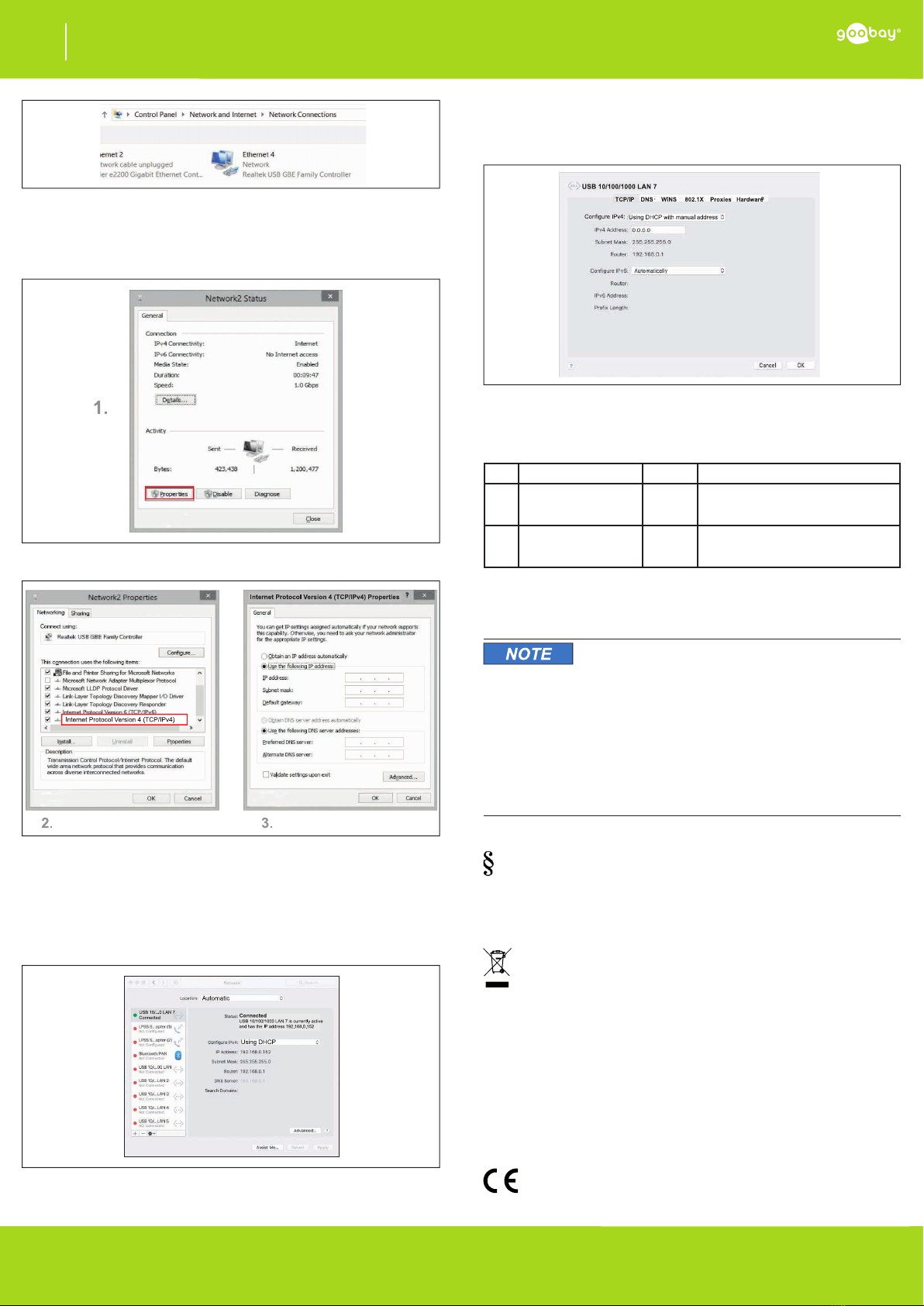

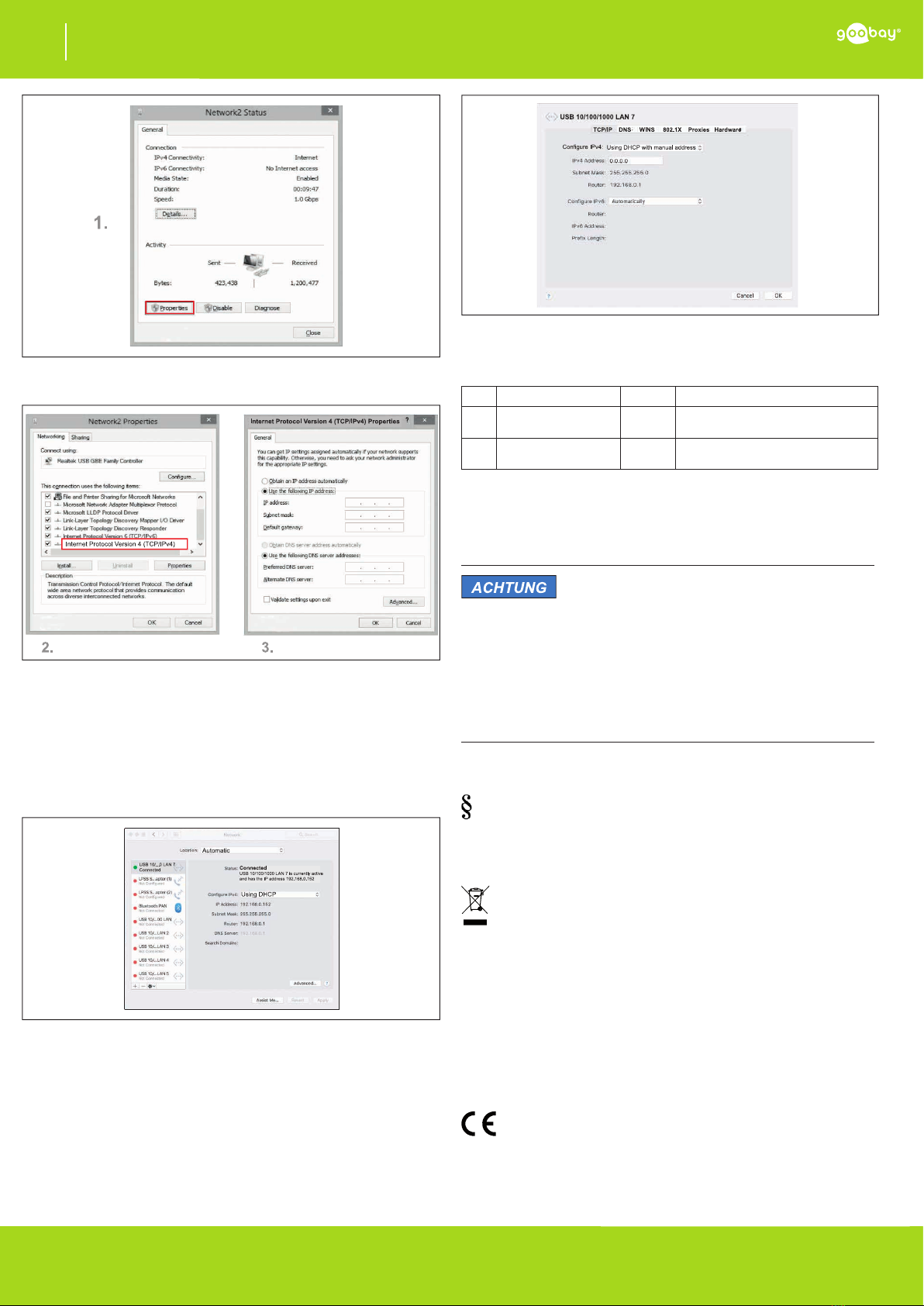

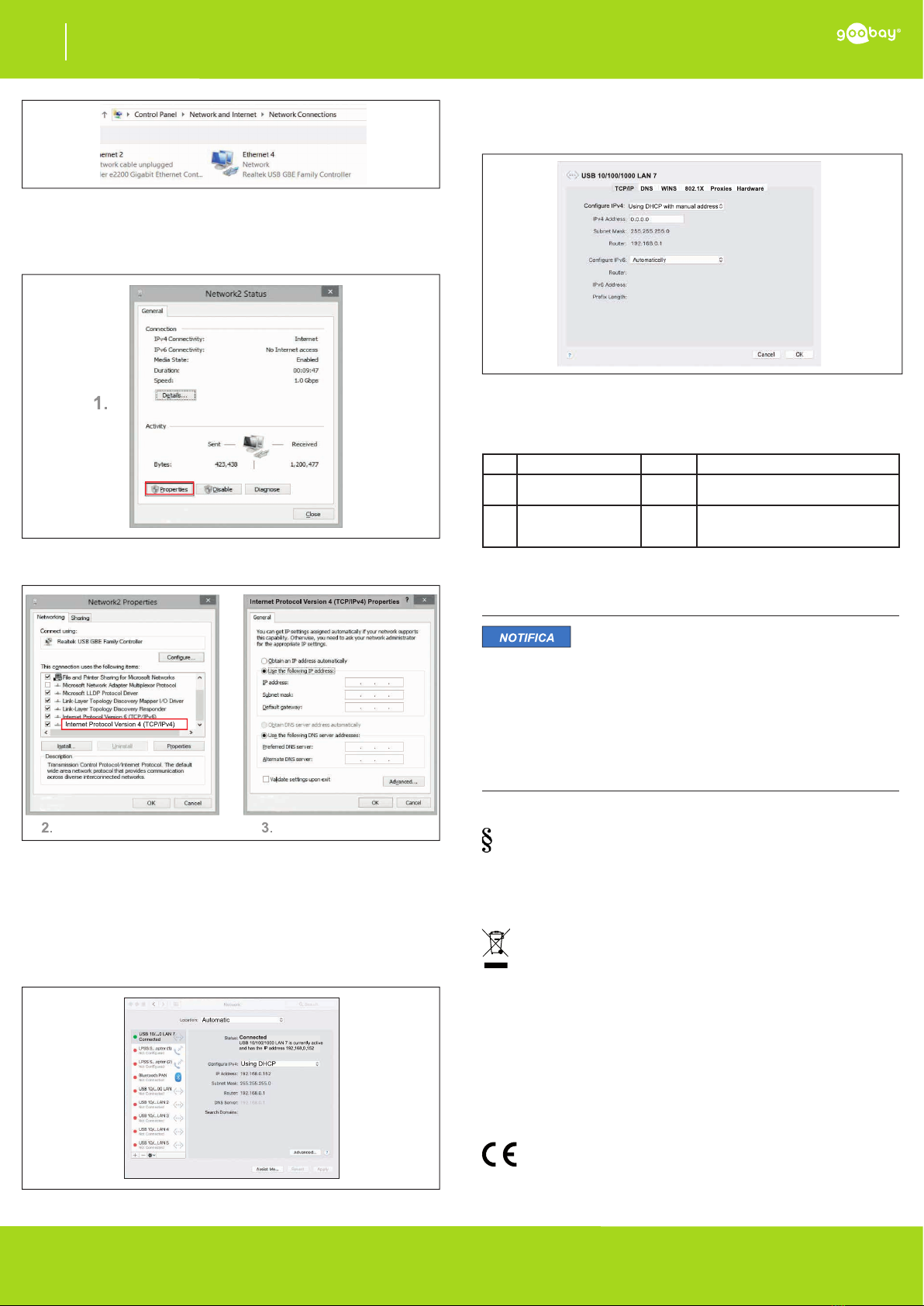

Abb. 4a: Windows - Manuelle Zuweisung der IP-Adresse
Abb. 4b: Windows - Manuelle Zuweisung der IP-Adresse
4.3 Installation und Einstellung unter MAC OS
Diese Produkt verfügt unter MAC OS über einen Plug-and-Play-An-
schluss.
a.) Automatische Einstellung der IP-Adresse
Wenn der Ethernet-Konverter an einen PC angeschlossen und erkannt
wurde, dann erscheint dieser unter: ʺSystemeinstellung / Netzwerk ʺ.
Siehe auch Abb. 5.
Abb. 5: MAC OS - Automatische Einstellung IP-Adresse
b.) Manuelle Einstellung der IP-Adresse
• Klicken Sie auf ʺWeiter / TCP/IP / Verwenden von DHCP mit
manueller Adresseʺ wie in der folgenden Abbildung
dargestellt.
Abb. 6: MAC OS - Manuelle Einstellung IP-Adresse
4.4 LED-Betriebsanzeigen
Nr. LED Farbe Beschreibung
2Anzeige für Ethernet-
verbindung (LINK) grün Leuchtet, wenn eine Verbindung mit dem Ethernet besteht.
3Datentransferanzeige
(ACT) gelb Leuchtet, wenn ein Datentransfer stattndet.
Tab.2: LED-Betriebsanzeigen
5 Wartung, Pege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche
Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebs-
anleitung oder/und der Verpackung weist auf diese Bestimmungen hin.
Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altge-
räten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Handelsmarke der
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.

EN
- 3 -
User Manual
USB Ethernet Converter
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
1 Safety Instructions
1.1 General
• Read the user manual completely and carefully before use.
The user manual is part of the product and contains important
information for correct use.
• Keep this user manual.
The user manual must be available for uncertainties and passing the
product.
Risk of electric shock:
•Do not open the housing.
• Do not modify product and accessories.
• Do not short connectors and circuits.
• Use product, product parts and accessories only in perfect
condition.
A defective device may not be put into operation, but must be disconnec-
ted from mains and protected against further use.
Target group information:
Not meant for children.
• Secure packaging, small parts and insulation against accidental
use.
Heat storage:
• Do not cover the product.
• Keep enough space around all devices for a good ventlation and
free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries in case of
non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.
2 Description and Function
2.1 Product
The USB Ethernet converter provides a high performance fast Ethernet connec-
tion. It enables low cost, small form factor, and simple plug-and-play Fast Ethernet
network connection capability for desktops, notebooks, PCs, Apple Mac books,
Ultrabooks and tablets.
• No external power adaptor needed
• Extremely low power consumption
• USB network connection means there is no need to open PC
housing
2.2 Scope of delivery
USB to Ethernet converter, user manual
2.3 Operating elements and product parts
Fig. 7: Operating elements
1 RJ45 LAN port 2 LED Ethernet connection display
3 LED data transmission display 4 USB connection
2.4 Specications
Typ USB 2.0 Typ A
Fast Ethernet
Converter
USB 3.0 Typ A
Gigabit Ethernet
Converter
USB 3.0 Typ C
Gigabit Ethernet
Converter
Article No. 38527 38528 38529
Inputs 1 x RJ45 socket
(8P4C) 1 x RJ45 socket (8P8C) 1 x RJ45 socket (8P8C)
Outputs 1 x USB 2.0
type A plug 1 x USB 3.0 type A plug 1 x USB 3.0 type C plug
Network transmis-
sion mode Fully duplex Fully duplex Fully duplex
Transmission
speed 10/100 Mbps 10/100/1000 Mbps 10/100/1000 Mbps
Operation tempe-
rature range 0 ~ +70 °C
Storage tempe-
rature -10 ~ +80 °C
Operating humidity 5-90 % RH
Storage humidity 5-90 % RH
Dimensions 66.5 x 25.0 x 17.5 mm
Weight 29,5 g 26 g 24 g
Supported opera-
ting systems Windows 2000, XP, VISTA, 7,8, 8.1, 10 (32/64-bit)/ MAC OS 10.x oder höher
Conform to IEEE
standards 802.3 az (Energy Efcient Ethernet), 802.3, 802.3u und 802.3ab
Tab.3: Specications
3 Intended Use
We do not permit using the device in other ways like described in chapter
„Description and Function“. Use the product only in dry interior rooms.
Not attending to these regulations and safety instructions might cause
fatal accidents, injuries, and damages to persons and property.
4 Connecting and Operating
Risk of injury by stumbling and falling
• Mind placing cables in a way, nobody will be disabled and the
cable not be damaged.
• Install the system and devices attached to it in a way that persons
cannot be injured, or objects not be damaged for example by drop-
ping or stumbling.
Material damage due to wrong placement and wrong
voltage supply
• Only place on non-slipping surface.
4.1 Connecting
1. Check the scope of delivery for completeness and integrity.
2. Compare the specications of all equipment to be used and ensure
compatibility
3. Plug a high-quality Ethernet cable into the RJ45 LAN port (1) of
the network converter and the other end of the cable to a network
device (e. g. HUB, router, switch).
4. Plug the USB connector (4) into a free USB port (depending on the
available type) of your notebook / PC.
4.2 Installation and Settings for Windows
This product does not require any driver for installation. The installation
will start automatically when connencting the ethernet converter with
the computer. The device is displayed in „Device Manager“ once the
 installationiscompleted(seeg.8).
Fig. 8: Installation under Window
a) Automatic setting of IP address
• After installation click .../Control Panel / Network and
Internet / Netzwork Connection... to view the new internet
connection.
If the network obtains the IP address automatically, you will be able to
   connecttonetworkasshowninthenextpicture(seeFig.9).
Fig. 9: Windows - Automatic setting
b) Manual setting of IP adress
• To set IP address manually double click the network logo and
follow the steps as shown in Fig. 10 a. and b.

EN
- 4 -
User Manual
USB Ethernet Converter
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
Fig. 10a: Windows - manual setting of IP address
Fig. 10b: Windows - manual setting of IP address
4.3 Installation and Setings for MAC OS
This product is plug and play under MAC OS.
a.) Automatic setting of IP address
• Add USB 10/100 or 10/100/1000 LAN in ... System Preference/
Network/... to connect your computer to network as shown in the
picture below (see Fig. 11).
Fig. 11: MAC OS - automatic setting of IP address
b.) Manual setting of IP address
• To set IP address manually click ... Advance / TC/IP / Using DHCP
with manual address... as shown in Fig. 12.
Fig. 12: MAC OS - manual setting of IP address
4.4 LED indicators
No. LED Colour Description
2 LED Ethernet connec-
tion display green Illuminated if a connection to Ethernet exists (LINK).
3LED data transmissi-
on display yellow Illuminated if a data transfer occurs (ACT).
5 Maintenance, Care, Storage and Transport
The products are maintenance-free.
Material damage
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
• Store cool and dry.
• Store the product out the reach of children and in a dry and dust-
protected ambience when not in use.
• Keep and use the original packaging for transport.
• Avoid stresses such as heat and cold, moisture and direct sunlight
vibration and mechanical pressure.
• In case of questions, defects, mechanical damage, trouble and
other problems, non-recoverable by the documentation, contact
your dealer or producer.
6 Liability notice
• We reserve the right to printing errors and changes to product,
packaging or product documentation.
• See our terms of warranty. These are available in their current
form under the given contact details.
7 Disposal Notes
According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise conta-
minative and hazardous substances can pollute our environment.
As a consumer, you are committed by law to dispose electrical and elec-
tronic devices to the producer, the dealer, or public collecting points at
the end of the devices lifetime for free. Particulars are regulated in natio-
nal right. The symbol on the product, in the user`s manual, or at the
packaging alludes to these terms. With this kind of waste separation,
application, and waste disposal of used devices you achieve an important
share to environmental protection.
WEEE No: 82898622
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the Wentronic
GmbH ensures, that the product is conformed to the basic standards and
directives.

- 5 -
Mode d‘emploi
Adaptateur réseau Ethernet
FR
- 5 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
1 Consignes de sécurité
1.1 En général
• Lisez le mode d‘emploi attentivement et complètement avant de
l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une bonne
utilisation.
• Conservez soigneusement ce mode d‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et transfert du
produit.
Risque de choc électrique:
• Ne pas ouvrir le boîtier.
• Ne modiez pas produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
• Utilisez le produit, pièces et accessoires des produits uniquement
en parfait état.
Un appareil défectueux ne doit pas être mis en service. Il doit au contraire
être immédiatement mis hors tension et protégé contre toute utilisation
involontaire.
Informations sur le groupe cible:
Non destiné des enfants.
• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.
Accumulateur de chaleur:
• Ne couvrez pas le produit.
• Laissez toujours sufsamment d‘espace qu‘autour du système an
de garantir une ventilation appropriée et de l‘espace entre les
appareils pour ne pas risquer de les dommager.
1.2 Niveaux d‘alerte
Mises en garde contre les dangers pouvant entraîner
des blessures en cas de non respect.
Mises en garde contre les dangers pouvant entraîner
les dommages matériels en.
2 Description et fonctions
2.1 Description
L’adaptateur USB Ethernet permet une connexion réseau Plug-and-Play rapide,
bon marché, compacte et facile pour Notebook, PC, MacBook (Apple), Ultrabook et
tablettes.
• Aucun bloc d‘alimentation externe requis
• Très faible consommation d‘énergie
• Un connecteur réseau USB évite d‘ouvrir le boîtier de l‘ordinateur
2.2 Contenu de la livraison
Adaptateur réseau Ethernet, mode d‘emploi
2.3 Eléments de commande
Fig. 13: Eléments de commande et pièces
1 Port LAN RJ45
2 Indicateur LED pour connexion Ethernet
3 Indicateur LED pour le transfert de données
4 Port USB
2.4 Spécications
Type Adaptateur
réseau Fast
Ethernet USB 2.0
(Type A)
Adaptateur
réseau Gigabit-
Ethernet/USB 3.0
(Type A)
Adaptateur
réseau Gigabit-
Ethernet/USB 3.0
(Type C)
Numéro de l‘article 38527 38528 38529
Entrées 1 x connecteur
femelle RJ45
(8P4C)
1 x connecteur
femelle RJ45
(8P8C)
1 x connecteur
femelle RJ45
(8P8C)
Sorties 1 x prise USB 2.0
type A 1 x prise USB 3.0 type A 1 x prise USB 3.0 type C
Mode de transmis-
sion réseau Duplex intégral Duplex intégral Duplex intégral
Vitesse de trans-
mission 10/100 Mbit/s 10/100/1000 Mbit/s 10/100/1000 Mbit/s
Plage de tempéra-
ture de fonction-
nement 0 ~ +70 °C
Température de
stockage -10 ~ +80 °C
Humidité de foncti-
onnement 5-90 % RH
Humidité de
stockage 5-90 % RH
Dimensions 66,5 x 25,0 x 17,5 mm
Poids 29,5 g 26 g 24 g
Systèmes
d‘exploitation pris
en charge
Windows 2000, XP, VISTA, 7,8, 8.1, 10 (32/64-bit)/
MAC OS 10.x ou supérieur
Conforme aux
normes IEEE 802.3 az (Energy Efcient Ethernet), 802.3, 802.3u et 802.3ab
Tab.4: Spécications
3 Utilisation prévue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de
celle décrite au chapitre „Description et fonctions“. Utilisez le produit
uniquement en intérieur dans des pièces sèches et fermées. Ne pas
respecter ces instructions de sécurité et points de règlement est
susceptible de provoquer des accidents mortels, blessures et dommages
à la personne et à ses biens.
4 Connexion et fonctionnement
Risque de blessure en cas de trébucher et la tombe!
• Faire attention à placer les câbles de sorte que qu‘ils ne soient
pas endommagés et que personne ne soit entravé.
• Veuillez installer le système et les appareils xés au support de
telle façon que personne ne risque d‘être blessé ou qu‘aucun objet
ne risque d‘être endommagé en cas de chute.
Les dommages matériels causés par mauvais endroit et
la mauvaise alimentation
• Placer uniquement sur une surface plane antidérapante.
4.1 Connexion
1. Vériez le Contenu de livraison pour l‘exhaustivité et l‘intégrité.
2. Comparez les spécications pour tous les équipements à utiliser et
assurer la compatibilité
3. Branchez le câble Ethernet dans le port LAN RJ-45 (1) de
l’adaptateur réseau et l’autre che du câble à un périphérique
réseau (par exemple, concentrateur, routeur, commutateur).
4. Branchez le connecteur USB (4) dans un des ports disponibles de
votre Notebook ou PC.
4.2 Installation et conguration sous Windows
L’installation de ce produit ne nécessite aucun pilote. L’installation
commence automatiquement après établissement de la connexion avec
le PC. Le périphérique apparaît dans le « Gestionnaire de périphér-
iques » une fois l’installation terminée. Voir illustration 15.
Fig. 15: Installation sous Windows
a) Conguration automatique de l’adresse IP
• Après l’installation, cliquez sur « Panneau de conguration »,
« Réseau et Internet » et « Connexion à un réseau » pour
afcher la nouvelle connexion Internet.
Une fois l’adresse IP obtenue, vous pouvez établir une connexion au
réseau. Voir illustration 16.

- 6 -
Mode d‘emploi
Adaptateur réseau Ethernet
FR
- 6 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
Fig.16:Windows-congurationautomattique
b) Attribution manuelle de l’adresse IP
• Double-cliquez sur l’icône du réseau et suivez les étapes décrites
dans les illustrations:
17a: Windows - Attribution manuelle de l’adresse IP
Fig. 17b: Windows - Attribution manuelle de l’adresse IP
4.3 Installation et conguration sous MAC OS
Ce produit dispose d’une connexion Plug-an-Play sous MAC OS.
a) Conguration automatique de l’adresse IP
• Une fois l’adaptateur Ethernet branché à un ordinateur et reconnu
par ce dernier, il apparaît sous le menu suivant : « Préférences
Système », « Réseau ». Voir illustration 18.
Fig. 18: MAC OS - Conguration automatique de l’adresse IP
b.) Conguration manuelle de l’adresse IP
• Cliquez sur « Continuer », « TCP/IP » et « Via DHCP » pour saisir
l’adresse manuellement, comme indiqué dans l’illustration suivan-
te.
Fig. 6: MAC OS - Conguration manuelle de l’adresse IP
4.4 Indicateurs LED
N° LED Couleur Description
2Indicateur pour conne-
xion Ethernet
(LINK)
vert S‘allume lorsqu‘il est connecté à
l‘Ethernet.
3 Indicateur pour le
transfert de données
(ACT)
jaune Clignote lorsqu‘un transfert de données
a lieu.
5 Maintenance, entretien, stockage et transport
Les produits sont sans entretien.
Les dommages matériels
• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
• Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans une
ambiance sèche et protégé de la poussière lorsqu‘il ne est pas
en cours d‘utilisation.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
• Éviter des conditions extrêmes, telles que la chaleur extrême et
froid, l‘humidité et de la lumière directe du soleil, ainsi que mi
croondes, des vibrations et de la pression mécaniquee.
• En cas de questions, les défauts, les dommages mécaniques,
des ingérences et d‘autres problèmes, non récupérables par la
documentation, contactez votre revendeur ou le producteur
6 Avis de responsabilité
• Nous nous réservons le droit des erreurs d‘impression et des
changements à produit, l‘emballage ou de la documentation du
produit.
• S‘il vous plaît voir nos conditions de garantie. Ceux-ci sont
maintenant disponibles dans leur forme actuelle, conformément
aux coordonnées gurant.
7 Instructions pour l’élimination
Selon la directive européenne DEEE, la mise au rebut des appareils
électriques et électroniques avec les déchets domestiques est stricte-
ment interdite. Leurs composants doivent être recyclés ou éliminés de
façon séparée. Autrement les substances contaminées et dangereuses
peuvent polluer notre environnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au
rebut des appareils électriques et électroniques auprès du fabricant,
du distributeur, ou des points publics de collecte à la n de la durée de
vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés
dans le droit national. Le symbole sur le produit, dans le manuel
d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce gen-
re de séparation des déchets, d‘application et d‘élimination des décets
d‘appareils usagés, vous réalisez une part importante de la protection de
l‘environnement.
No DEEE : 82898622
8 UE Déclaration de conformité
En utilisant le marquage CE, Goobay®, nom commercial déposé de
Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et
directives de base de la réglementation européenne.

- 7 -- 7 -
Istruzioni per l‘uso
Adattatore di rete a Ethernet
IT
- 7 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
1 Indicazioni di sicurezza
1.1 Generalmente
• Leggere attentamente e completamente le istruzioni prima
dell‘uso.
Le instruzioni per l‘uso è parte integrante del prodotto e contiene impor
tanti informazioni per un uso corretto.
• Conservare questo istruzioni per l‘uso.
Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento
del prodotto.
Pericolo di scossa elettric:
• Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in
perfette condizioni.
Un apparecchio difettoso non può essere messo in funzione ma deve es-
sere scollegato subito dalla rete elettrica e protetto dall’ulteriore utilizzo
involontario.
Informazioni sul gruppo di destinazione:
Non è pensato per i bambini.
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso
accidentale.
Accumulo di calore:
• Non coprire il prodotto.
• Lasciare spazio a sufcienza intorno ai dispositivi di uscita, olte ai
dispositivi audio/video e intorno a tutto il sistema per assicurare
che la ventilazione sia sufciente e che ci sia la tolleranza neces
sarie per il trasporto.
1.2 Livelli di allarme
Avvisi relativi a pericoli che possono tradursi in lesioni
in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in danni
materiali in caso di inosservanza.
2 Descrizione e Funzione
2.1 Descrizione
Il convertitore Ethernet USB consente un collegamento di rete Plug & Play rapido,
conveniente, semplice e compatto per notebook, PC, Apple MacBook, Ultrabook e
tablet.
• Non necessita di alimentatore esterno
• Consumo energetico ridotto al minimo
• La connessione alla rete tramite USB consente di evitare
l‘apertura del case del PC
2.2 Scopo della consegna
Adattatore di rete da USB a Fast Ethernet, istruzioni per l‘uso
2.3 Eléments de commande e parti
Fig. 20: Eléments de commande e parti
1 RJ45 Porta LAN
2 Indicatore LED per connessione Ethernet
3 LED indicatore di trasferimento dei dati
4 Porta USB
2.4 Speciche
Typo Adattatore di rete
da USB 2.0 tipo A
a Fast Ethernet
Adattatore di rete
da USB 3.0 tipo A
a Gigabit Ether-
net
Adattatore di rete
da USB 3.0 tipo C
a Gigabit Ether-
net
Numero
dell‘articolo 38527 38528 38529
Ingressi 1 x Presa RJ45
(8P4C) 1 x Presa RJ45 (8P8C) 1 x Presa RJ45 (8P8C)
Uscite 1 x Spina USB 2.0
Stecker tipo A) 1 x Spina USB 3.0 tipo A 1 x Spina USB 3.0 tipo C
Modalità di tras-
missione di rete Full Duplex Full Duplex Full Duplex
Velocità di trasmis-
sione 10/100 Mbit/s 10/100/1000 Mbit/s 10/100/1000 Mbit/s
Intervallo operativo
di temperatura 0 ~ +70 °C
Temperatura di
immagazzinaggio -10 ~ +80 °C
Umidità di funzio-
namento 5-90 % RH
Umidità di imma-
gazzinaggio 5-90 % RH
Dimensioni 66,5 x 25,0 x 17,5 mm
Peso 29,5 g 26 g 24 g
Sistemi operativi
supportati Windows 2000, XP, VISTA, 7,8, 8.1, 10 (32/64-bit)/ MAC OS 10.x oder höher
Conforme agli
standard IEEE 802.3 az (Energy Efcient Ethernet), 802.3, 802.3u und 802.3ab
Tab.5: Speciche
3 Destinazione d’uso
Non è consentito l’uso del dispositivo in modo diverso da quello descritto
nel capitolo „Descrizione e funzione“. Usare il prodotto solamente in
ambienti interni asciutti. La mancata osservanza di queste regole e delle
istruzioni per la sicurezza può provocare incidenti fatali, lesioni e danni a
persone e proprietà.
4 Collegamento e funzionamento
Pericolo di lesioni a causa di inciampare e cadere
• Prestare attenzione a collocare i cavi in un modo che nessuno
possa scollegarlo accidentalmente provocando danni allo tesso.
• Installare il sistema ei dispositivi in modo tale che le persone non
possano essere ferite o che glioggetti non siano danneggiati, ad
esempio cadendo o inciampando.
Danni materiali causati da posto sbagliato e
l‘alimentazione sbagliata
• Posizionare Solo su supercie piana, antiscivolo.
• Utilizzare solo unità di alimentazione in dotazione.
4.1 Collegamento
1. Controllare la fornitura sia completa e l‘integrità.
2. Confronta le caratteristiche tecniche per essere utilizzato tutte le
attrezzature e assicurare la compatibilità
3. Inserire un cavo Ethernet nella porta LAN RJ-45 (1) del conver-
titore di rete e l’altra estremità del cavo in un dispositivo di rete,
ad es. HUB, router, switch.
4. Inserire il connettore USB (4) in una porta USB libera del proprio
notebook / PC.
4.2 Installazione e impostazioni su Windows
Questo prodotto non richiede driver per l’installazione. Dopo aver col
legato il prodotto al PC, l’installazione sarà avviata automaticamente.
Il dispositivo verrà visualizzato in “Gestione dispositivi”, una volta termi-
 natal’installazione.Vedereg.22.
Fig. 22: Installazione e impostazioni su Windows
a) Impostazione manuale dell’indirizzo IP
• Una volta terminata l’installazione, fare clic su “Pannello di cont-
rollo / Rete e Internet / Connessione di rete” per visualizzare la
nuova connessione Internet.
Non appena la rete avrà ottenuto l’indirizzo IP, sarà possibile connettersi
   allarete.Vederegura23.

- 8 -- 8 -
Istruzioni per l‘uso
Adattatore di rete a Ethernet
IT
- 8 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-11-08
V1.1
38527, 38528, 38529
Fig. 23: Windows - Impostazione manuale dell´indrizzo IP
b) Assegnazione manuale dell’indirizzo IP
• Fare doppio clic sul logo della rete e seguire i passi riportati nelle
illustrazioni:
Fig. 24a: Windows - Assegnazione manuale dellíndirizzo IP
Fig. 24b: Windows - Assegnazione manuale dellíndirizzo IP
4.3 Installazione e impostazioni su MAC OS
Il prodotto dispone di un collegamento Plug & Play su MAC OS.
a.) Installazione automatica dell’indirizzo IP
• Non appena il convertitore Ethernet viene collegato al PC e viene
riconosciuto, apparirà in ʺImpostazioni di sistema/ Reteʺ. Vedere
anche la gura 25.
Fig. 25: MAC OS - Installazione e impostazioni
b.) Impostazione manuale dell’indirizzo IP
• Fare clic su ʺ Avanti / TCP/IP / Utilizzo di DHCP con indirizzo
manuale“ come indicato nell’illustrazione seguente.
Fig. 6: MAC OS - Impostazione manuale dellíndirizzo IP
4.4 Indicatori di alimentazione del LED
Nr. LED Farbe Beschreibung
2Indicatore per connes-
sione Ethernet (LINK) verde Si illumina quando è collegato a Ethernet.
3Indicatore di trasferi-
mento dei dati
(ACT)
giallo Si illumina quando viene effettuato un
trasferimento di dati.
5 Manutenzione, cura, conservazione e trasporto
I prodotti sono esenti da manutenzione.
Danni materiali causati da umidità
• Prodotto Pulire solo con un panno asciutto, morbido.
• Non utilizzare detergenti e prodotti chimici di pulizia.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un ambi
ente asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
• Evitare condizioni estreme, calore estremo e ispezionata la fred-
dezza, umidità e luce diretta del sole, così come forni a microonde,
vibrazioni e pressione meccanica.
• In caso di domande, difetti, danni meccanici, interferenze e altri
problemi, non recuperabili per la documentazione, rivolgersi al
rivenditore o produttore.
6 Avviso di responsabilità
• Ci riserviamo il diritto di farlo d‘errori di stampa e modiche al
prodotto, imballaggio o documentazione del prodotto.
• Si prega di consultare i nostri termini di garanzia. Questi sono ora
disponibili nella loro forma attuale sotto le date informazioni di
contatto.
7 Note per lo smaltimento
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed
elettroniche non devono essere smaltite insieme ai riuti urbani. I com
ponenti devono essere riciclati o smaltiti separatamente. Diversamente le
sostanze contaminanti e pericolose possono inquinare l’ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche
ed elettroniche presso punti di raccolta pubblici oppure presso il rivendi-
tore o il produttore al termine della loro durata utile. Devono anche
essere osservate tutte le leggi e le normative locali. Il simbolo apposto
sul prodotto, nel manuale o sulla confezione richiama l’attenzione su
questi termini. Con questo tipo di raccolta differenziata e smaltimento dei
prodotti usati si contribuisce in modo sostanziale alla protezione
dell’ambiente.
WEEE No: 82898622
8 UE Dichiarazione di conformità
Usando il marchio CE, Goobay®, un marchio registrato della Wentronic
GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle
linee guida delle normative Europee.
