Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1 Sicherheitshinweise..................................................................... 3
1.1 Allgemeines...................................................................... 3
1.2 Benutzergruppen.............................................................. 4
1.3 Warnstufen ....................................................................... 4
2 Beschreibung und Funktion......................................................... 5
2.1 Lieferumfang..................................................................... 5
2.2 benötigtes Werkzeug........................................................ 6
3 Bestimmungsgemäßer Gebrauch................................................ 6
3.1 Nutzungsbeschränkungen ............................................... 6
4 Montage ....................................................................................... 6
4.1 Vorbereitung ..................................................................... 7
4.2 Wandmontage .................................................................. 7
4.3 Flachbildschirmmontage .................................................. 8
4.3.1 FlachbildschirmemitacherRückseite........................... 8
4.3.2FlachbildschirmemitgewölbterRückseite ...................... 9
4.4 Einhängen und Sichern des Flachbildschirms ................. 10
5 Einstellen des Flachbildschirms .................................................. 11
6 Gewährleistung und Haftung....................................................... 11
7 Pege,Wartung,LagerungundTransport .................................. 12
8 Problembehebung ....................................................................... 13
9 TechnischeDaten ........................................................................ 13
10 Informationen zum VESA-Standard ............................................ 13
11 Entsorgungshinweise................................................................... 14
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 16
MODE D‘EMPLOI ....................................................... 28
ISTRUZIONI PER L‘USO ............................................ 42

3
1 Sicherheitshinweise
1.1 Allgemeines
• LesenSiediebeiliegendeProduktdokumentationvollständigundsorgfältig
 vorBenutzung.DieseistBestandteildesProdukts.
• BeachtenSiedieSicherheitshinweiseinProduktdokumentation,aufProdukt
 undZubehör,sowieaufderVerpackung.
• BenutzenSieProdukt,ProduktteileundZubehörnurineinwandfreiem
Zustand.
• BewahrenSiedieProduktdokumentationfüranderepotentielleBenutzer
und zum Nachlesen auf.
• BeiFragen,Defekten,mechanischenBeschädigungen,Störungenund
 anderennichtdurchdieBegleitdokumentationbehebbarenProblemen,
wenden Sie sich an Ihren Händler.
Lebensgefahr durch Ersticken
KinderkönnenanverschlucktenodereingeatmetenKleinteilenundDämmmate-
rial ersticken.
 >>KleinteileundDämmmaterialgegenunbeabsichtigteBenutzungsichern.
Verletzungsgefahr durch Stolpern und Sturz
Ungünstigplatziertebzw.installierteProduktekönnenPersonenverletzen.
 >> Produkt,ProduktteileundZubehörsicherplatzieren,installierenund
transportieren.
 >> BeiArbeitenmitLastensichunddenArbeitsortsichernundvonzweiter
Person helfen lassen.
 >> Demontage-,Wartungs-undReparaturarbeitennurvonFachpersonal
  durchführenlassen.
Verletzungsgefahr durch Schneiden
Kinder können sich an Verpackungen schneiden.
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
ExtremeUmgebungsbedingungenkönnenPersonenverletzen.
 >> AufinderWandliegende,stromführendeKabeloderandereLeitungen
achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht
  montieren.DiesfördertdasErmüdenderAugen.
Verletzungsgefahr durch bewegliche Produktteile
Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.
>> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
>> Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
  DieseskannsichvonderWandwegoderaufsiezubewegenundggf.
seitlich ausschwenken.

4
Betriebsanleitung
Gefahr durch Selbsteingriffe und Zweckentfremdung
SelbsteingriffeundZweckentfremdungenbergenunvorhersehbareRisikenund
führenzumErlöschenvonGewährleistungs-undGarantieansprüchen.
 >> ModizierenundändernSiewederProdukt,ProduktteilenochZubehör!
Sachschaden durch inkompatible Produktkombinationen
InkompatibleProduktkombinationenerfüllennichtdiegewünschteFunktion,
könnenQualitätsverlusteoderSachschadenzurFolgehaben.
 >> TechnischeDatenallerverwendeterProduktevergleichen.Diese
  müssenübereinstimmenoderimangegebenenBereichliegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
 >>Belastungen,wieHitzeundKälte,NässeunddirekteSonneneinstrah-
 lungsowieVibrationenundmechanischenDruckvermeiden.
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich
 ausreichendPlatzfürguteBelüftungundBeweglichkeitlassen.
DasmitgelieferteMontagematerialistausschließlichfürdieMontagean
massivenStein-undBetonwändengeeignet.
>> Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
 >>StabilitätdesSystemsnachMontageregelmäßigprüfen.
1.2 Benutzergruppen
AufgrundunterschiedlichhoherRisikenundGefahrenpotentialedürfeneinige
ArbeitsschrittenurvongeschultenFachkräftenausgeführtwerden.
Arbeitsschritt Benutzergruppe
Montage,Demonta-
ge,Pege,Lage-
rung,Transport,
Entsorgung
EndverbraucherundBenutzermitmechanischen
Grundkenntnissen
>> Von Kindern und Personen mit eingeschränkten
geistigen und motorischen Fähigkeiten fernhalten
und gegen Benutzung sichern!
Wartung,Reparatur
Geschulte Fachkräfte
>>spezielleSicherheitsmaßnahmen,Fachwissenund
Werkzeuge nötig!
Tab.1: Benutzergruppen
1.3 Warnstufen
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweiseunmittel-
bar zu Tod oder schweren Verletzungenführen.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezuTod
oder schweren Verletzungenführenkönnen.

5
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezu
Verletzungenführenkönnen.
WarnungvorGefahren,diebeiMissachtungderHinweisezuSachschäden
führenkönnen.
2 Beschreibung und Funktion
IhrTV-WandhalterdientderMontageIhresFlachbildschirmsanstabilen,verti-
kalenWänden.DiekompakteundacheBauweiseunterstützteinindividuelles,
platzsparendes Anbringen. Er ist neigbar und schwenkbar.
2.1 Lieferumfang
Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter51883
oder
TV-Wandhalter51893
A 1
Wandschraube 6.3x55 W-A 3
Betondübel W-B 3
Flachbildschirmmontage
M4x14 M-A 4
M5x14 M-B 4
M6x14 M-C 4
M8x20 M-D 4
UnterlegscheibeD5 M-E 4
UnterlegscheibeD8 M-F 4
TV-Abstandhalter M-G 8
Tab.2: Lieferumfang

6
Betriebsanleitung
2.2 benötigtes Werkzeug
Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person
Tab.3: benötigtes Werkzeug
3 Bestimmungsgemäßer Gebrauch
DiesesProduktdientdazu,FlachbildschirmemitspezischenBildschirmdiago-
nalen,GewichtenundBefestigungspunkten,dieinKapitel„technischeDaten“
zusammengefasstsind,aneinevertikaleWandzumontieren.Eineanderealsin
Kapitel„BeschreibungundFunktion“beschriebeneVerwendungistnicht
gestattet.DasNichtbeachtenundNichteinhaltendieserBestimmungenundder
SicherheitshinweisekannzuschwerenUnfällen,Personen-undSachschäden
führen.BeachtenSiedazuauchdasKapitel„GewährleistungundHaftung“.
3.1 Nutzungsbeschränkungen
NurintrockenenInnenräumenverwenden.
4 Montage

7
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
  Unversehrtheitkontrollieren.
Kompatibilität sicherstellen
Warnstufe Sicherheitshinweis Gebot /
Verbot
Sachschaden durch inkompatible Pro-
duktkombinationen
>> TechnischeDatenallerverwendeter
Produktevergleichen.Diesemüssenüber-
einstimmen oder im angegebenen Bereich
liegen.
Tab.4: Kompatibilität sicherstellen
4.2 Wandmontage
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch ungeeignete
Umgebungsbedingungen
>>
>>
WandstrukturvorMontageüberprüfenbzw.
sichere Stelle zur Montage auszuwählen.
AufinderWandliegende,stromführende
Kabel oder andere Leitungen achten und
diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonnenein-
strahlung bzw. starkem Licht montieren.
DiesfördertdasErmüdenderAugen.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigbereich ausreichend
PlatzfürguteBelüftungundBeweglichkeit
lassen.
Tab.5: Wandmontage

8
Betriebsanleitung
Fig.1: Wandmontage
1. PrüfenSievordemBohren,obsichGas-,Wasser-,oderStromleitungen
 inderWandbendenundbeschädigenSiediesenicht.
2. BenutzenSieeineWasserwaage,umdieBohrlöcherzumarkieren.
3. BenutzenSiedenTV-Wandhalter(A)alsSchablone.
4. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
5. SteckenSiejeweilseinenWanddübel(W-B)indieBohrlöcher.
6. BringenSiedenTV-Wandhalter(A)mitdenWandschrauben(W-A).
4.3 Flachbildschirmmontage
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.
Sachschaden durch ungeeignete Vorge-
hensweise
>> BeimAnziehenvonSchraubenmäßige
Kraftaufwenden,umGewindenichtzu
beschädigen.
>>
>>
FlachbildschirmNIEachaufdenBoden
legen.
Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Tab.6: Flachbildschirmmontage
4.3.1 FlachbildschirmemitacherRückseite

9

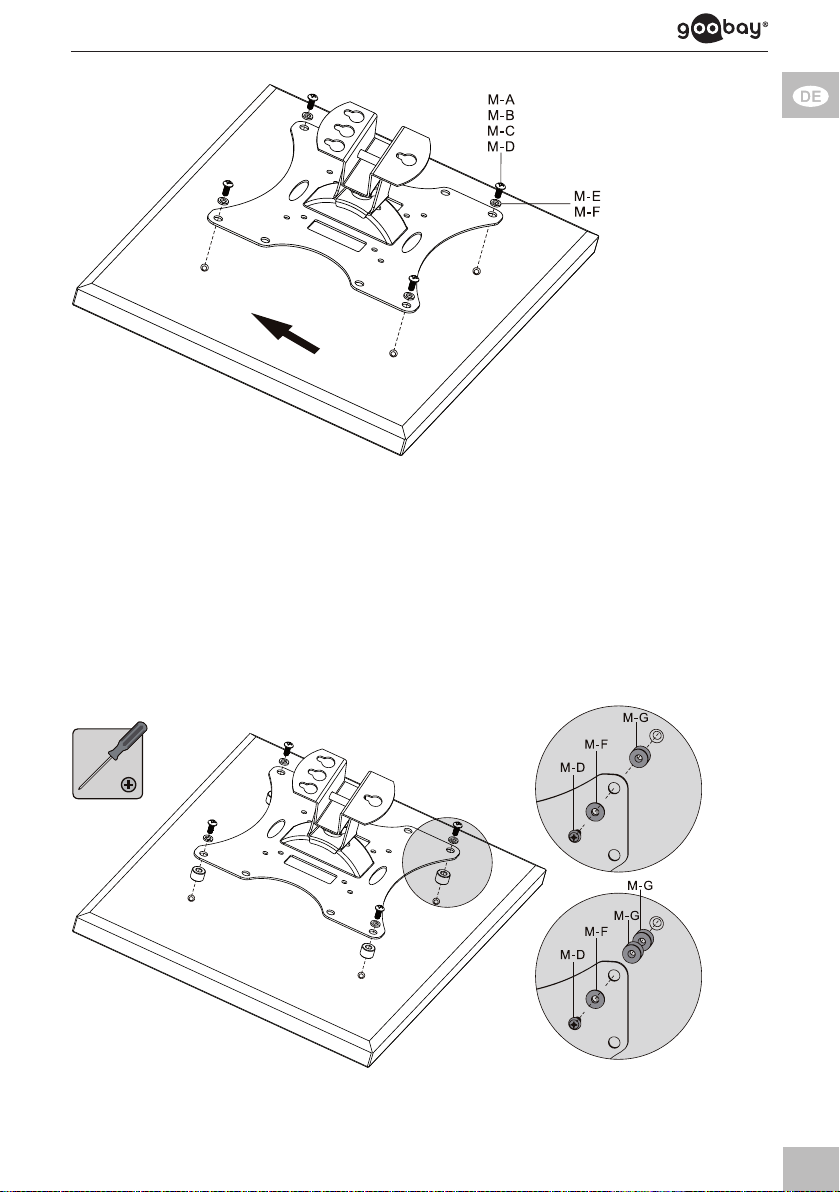

Fig.2: Flachbildschirme mit acher Rückseite
1. LehnenSiedenFlachbildschirmvertikalgegeneineweiche,großächige
Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkip-
pen.
2. MontierenSiedenTV-Wandhalter(A)mitdenpassendenUnterlegscheiben
und den zu Ihrem Flachbildschirm passenden Schrauben wie abgebildet.
Achten Sie darauf, dass Sie den TV-Wandhalter (A) mit den 3 Wandlöchern zur
Flachbildschirmoberseite befestigen.
4.3.2 Flachbildschirme mit gewölbter Rückseite
Fig.3: Flachbildschirme mit gewölbter Rückseite

10
Betriebsanleitung
1. GehenSiebisauffolgendenZwischenschrittvorwieinKapitel4.3.1
beschrieben.
2. MontierenSiediezuIhremGerätpassendenTVAbstandhalter(M-G)
 einfachoderdoppeltwieabgebildetjeweilszwischenTV-Wandhalter(A)und
dem Flachbildschirm.
Achten Sie darauf, dass Sie den TV-Wandhalter (A) mit den 3 Wandlöchern zur
Flachbildschirmoberseite befestigen.
4.4 Einhängen und Sichern des Flachbildschirms
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch Stolpern und
Sturz
>>
>>
Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.
Bei Arbeiten mit Lasten sich und den
ArbeitsortsichernundvonzweiterPerson
helfen lassen.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
PlatzfürguteBelüftungundBeweglichkeit
lassen.
Fig.4: Einhängen und Sichern des Flachbildschirms
Fig.5: Einhängen und Sichern des Flachbildschirms

11
1. HängenSiedenvorbereitetenFlachbildschirmzusammenmiteiner2.
 PersonmitdemTV-Wandhalter(A)aufdieWandschrauben(W-A)wie
abgebildet.
2. SchraubenSiealleWandschrauben(W-A)fest.
Ende der Montage. Zur Demontage gehen Sie in rückwärtiger
Reihenfolge vor.
5 Einstellen des Flachbildschirms
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch bewegliche
Produktteile
>>
>>
Gliedmaßen während des Gebrauchs nicht
zwischen Scherteile halten.
Während des Gebrauchs auf die Beweg-
lichkeit des Produktes achten.
DieseskannsichvonderWandwegoder
auf sie zu bewegen und seitlich aus-
schwenken.
Fig.6: Einstellen des Flachbildschirms
RichtenSiedenFlachbildschirm
       >>vertikalund/oder
>> horizontal aus.
Gerätekabel können aufgrund der
Beweglichkeit des TV-Wandhalters
nachträglich angeschlossen werden.
Fig.7: Einstellen des Flachbildschirms
6 Gewährleistung und Haftung
• DerHerstellergewährtaufeinneuesProdukt2JahregesetzlicheGewähr-
leistung.
• DaderHerstellerkeinenEinussaufdieInstallationdesProdukteshat,
deckt die Gewährleistung nur das Produkt selbst ab.

12
Betriebsanleitung
• FallseinFehleroderDefektanIhremGerätfestgestelltwerdensollte,
wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre
 QuittungoderRechnungalsKaufnachweisvor.IhrHändlerwirddenFehler
 entwedervorOrtbeheben,oderdasProduktandenHerstellerweiterleiten.
 SieerleichterndenTechnikernihreArbeitsehr,wennSieeventuelleFehler
 ausführlichbeschreiben–nurdannhabenSieGewähr,dassauchselten
auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• DerHerstellerhaftetnichtfürPersonen-oderSachschäden,diedurch
 unsachgemäßeInstallation,BetrieboderWartungentstandensind.
• EinandereralsindieserBetriebsanleitungbeschriebenerEinsatzist
 unzulässigundführtzuGewährleistungsverlust,Garantieverlustund
Haftungsaus schluss.
• DruckfehlerundÄnderungenanGerät,VerpackungoderDokumentation
 behaltenwirunsvor.
7  Pege,Wartung,LagerungundTransport
• DasProduktdarfnurvoneinerFachwerkstattgewartetwerden.
• SchützenSiedieGelenkevorSchmutzundschmierenSiedieseregelmäßig
mit leichtem Maschinenöl.
• ReinigenSieesnurmiteinemtrockenen,weichenTuch.GehenSiebeim
 Reinigenvorsichtigvor,umKratzerzuvermeiden.BeistarkenVerschmut-
 zungenkanndasReinigungstuchleichtmitWasserangefeuchtetwerden.
 SetzenSiekeineReinigungsmitteloderChemikalienein,dadiesdasMaterial
angreifen kann.
• AchtenSiebeimBewegenderGeräteteiledarauf,dassSiekeineKörperteile
darin einklemmen!
• KontrollierenSieregelmäßigalleBefestigungenundSchraubenauffesten
Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht
 zuvielKraftan,umdieGewindenichtzuüberlasten.
• VermeidenSieStellenmithohenTemperaturenundFeuchtigkeit,bzw.Stel-
 len,dienasswerdenkönnen,auchbeiWartung,Pege,LagerungundTrans-
port.
• LagernSieIhrProduktbeilängeremNichtgebrauchfürKinderunzugänglich
 undintrockenerundstaubgeschützterUmgebung.
• Befestigungsbohrungenkönnensichtbarbleiben,wenndasProduktdemon-
tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-
 rückbleiben.
• HebenSiedieOriginalverpackungfürdenTransportauf,umSchädenzuver-
meiden.

13
8 Problembehebung
Problem Hilfe
Wie kann die
Wandqualität
getestet werden?
VerkehrslastenfürWohnräumesindindiversenEuropa-
richtlinien festgelegt.
>>
>>
WandstärkeundMaterialunterPutz/Tapeten
prüfen.
FachpersonalzuRateziehen.
Welche Löcher
müssengebohrt
werden?
>> Kapitel 4.2 lesen.
andere Fragen >> Händler kontaktieren.
Tab.7: Problembehebung
9 Technische Daten
Größe Angabe Einheit
TVGröße 17-42 “/Zoll
VESA max. 200x200 mm
Traglast max. 30 kg
Neigungswinkel +/-20 °
Schwenkwinkel +/-45 °
Wandabstand 90 mm
Farbe 51883: silber
51893: schwarz
Maße 220 x 220 x 90 mm
Gewicht 0,933 kg
Tab.8: Technische Daten
10 Informationen zum VESA-Standard
UmdieBefestigungsmöglichkeitenvonMonitoren,TV-Gerätenundderen
StänderundTV-Wandhalterbenutzerfreundlichzuvereinheitlichen,hatdie
VESA(VideoElectronicStandardOrganisation)fürdieobengenannten
Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät
oder in dessen
Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen
DatenindieserAnleitungkönnenSiediemöglichenBefestigungspunktedenie-
ren.EinigeModellelasseneinestufenlose,individuelleBefestigungzu.
(z.B.300x300mmfürSonyTVs).

14
Betriebsanleitung
VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E 200x100 / 200x200mm
MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm
Tab.9: Informationen zum VESA-Standard
11 Entsorgungshinweise
DiesesProduktgehörtnichtindenHausmüll.BittegebenSieIhrGerätam
EndeseinerLebensdauerandiedafüreingerichteten,öffentlichenSammelstel-
lenoderandieVerkaufsstellekostenloszurück.EinzelheitenzurEntsorgung
regeltdasjeweiligeLandesrecht.WertstoffewerdendemRecyclingkreislauf
zugeführt,umdarausneueRohstoffezugewinnen.FolgendeWertstoffewerden
in kommunalen Sammelstellen gesammelt:
• Altglas,Kunststoffe,Altmetalle,Blecheuvm.
MitdieserArtderVerwertungvonAltgerätenleistenSieeinenwichtigenBeitrag
zum Schutz unserer Umwelt.

15

User‘s Manual
16
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 16
MODE D‘EMPLOI ....................................................... 28
ISTRUZIONI PER L‘USO ............................................ 42
Content
1 Safety Instructions ....................................................................... 17
1.1 General Notes .................................................................. 17
1.2 User Groups ..................................................................... 18
1.3 WarningLevels................................................................. 18
2 DescriptionandFunction............................................................. 19
2.1 ScopeofDelivery ............................................................. 19
2.2 Requiredtools .................................................................. 19
3 Intended Use................................................................................ 20
3.1 Use restrictions................................................................. 20
4 Installing....................................................................................... 20
4.1 Preparing .......................................................................... 20
4.2 Wall mounting................................................................... 21
4.3 Mountingtheatscreen................................................... 22
4.3.1 Flatscreenswithatback ................................................ 22
4.3.2 Flat screens with arched back.......................................... 23
4.4 Attachingandlockingtheatscreen ............................... 23
5 Adjustingtheatscreen .............................................................. 24
6 Warranty and Liability .................................................................. 25
7 Maintenance,Care,StorageandTransport ................................ 25
8 Troubleshooting ........................................................................... 26
9 Specications............................................................................... 26
10 Information for VESA standard.................................................... 26
11 DisposalInstructions ................................................................... 27
USER’S MANUAL

17
1 Safety Instructions
1.1 General Notes
• Readtheincludingproductdocumentationcompletelyandcarefullybefore 
use. It is part of the product.
• Attendtothesafetyinstructionsinproductdocumentation,onproductand 
 accessories,suchasonthepackage.
• Useproduct,productpartsandaccessoriesonlyinperfectcondition.
• Keeptheproductdocumentationforotherpotentialusersandforlater 
requests.
• Forquestions,defects,mechanicaldamage,disturbancesandothernot 
 remediableproblems,consultyourdealer.
Risk of life by suffocating
Children can suffocate by swallowed or inhaled parts and insulation materials.
>> Protect small parts and insulation material against unintentionally use.
Risk of injury by tripping and falling
Unfavorableplacedorinstalledproductsandcableconnectionscaninjure
persons.
 >> Place,transportandinstallproduct,partsandacceoriesinasafeway.
 >>Whenworkingwithburdens,secureyourselfandtheworkingplace,leta
second person help you.
 >>Letonlyaspecialistdodisassembly,maintenanceandrepairwork.
Risk of injury by cutting
Childrencancutthemselvesonpackagingmaterials.
>> Protect packaging materials against unintentionally use.
Risk of material damage by improper product combination
Incompatibleproductcombinationdoesnotfulllrequiredfunctions,cancause
quality losses or material damage.
 >> Thespecicationsofallusedproductsmustmatchorbewithinthe
  speciedrange.
Risk of injury by inappropriate ambient conditions
Extreme conditions can injure persons.
 >> Attendtolivecablesorotherlineslyingbehindplaster,anddonotdamage
them!
 >> Donotinstalltheproducttoplaceswithdirectsunlightorbrightlight.
 Thiscontributestoeyefatigue.
Risk of injury by moving product parts
Movingproductpartscanpinchorsqueezelimbs.
 >> Donotholdlimbsbetweenshearpartsduringuse.
 >> Mindthemobilityoftheproductduringuse.Thismaymoveawayfrom 
 thewallortowardsitandswivelsideways.
Risk of self-intervention and misuse
Self-interventionsandmisusehideunpredictablerisksandcauseexpirationof

User‘s Manual
18
warranty.
 >> Donotmodifyoraltereithertheproductortheaccessories!
Risk of material damage by inappropriate ambient conditions
Incorrect ambient conditions can damage things.
 >>Avoidextremeconditions,suchasextremeheat,coldness,humidityor
  directexposuretothesun,aswellasvibrationsandmechanicalpressu-
re.
>> Keep enough space around product and to the whole system to ensure
  properventilationandmobility.
Theincludedmountingmaterialisonlysuitableformountingonmassivestone
or concrete walls.
>> For other wall types use suitable mounting material.
>> Check the stability of the system periodically after installation.
1.2 User Groups
Causedtodifferentrisklevelsandhazardpotentialssomeworkingstepsonly
may be done by trained specialists.
Working step User Group
Installing,Un-
installing,Care,
Storage,Trans-
port,Disposal
Consumers and users with basical mechanical knowledge
can do this work.
>> Protect children and people with mental and motoral
impairments from using the product!
Maintenance,
Repairing
Trainedspecialistsonly
>>specialsafetymeasures,knowledgeandtoolsarenec-
essary!
Tab.10: User Groups
1.3 Warning Levels
Warnings against hazards that will result directly in serious injuries or death
incaseofnon-observance.
Warnings against hazards that may result in serious injuries or death in case
ofnonobservance.
Warnings against hazards that may result in injuries in case of non-obser-
vance.
Warnings against hazards that may result in material damage in case of
non-observance.

19
2 Description and Function
YourTVwallmountismadeformountingyouratscreenatstable,vertical
walls.Thecompactandslimdesignsupportsindividual,space-savingmounting.
Itistiltableandswivelable.
2.1 Scope of Delivery
Part Figure Symbol Amount
Wall mounting
TVwallmount51883
or
TVwallmount51893
A 1
Wall screw 6.3x55 W-A 3
Concrete anchor W-B 3
Flat screen mounting
M4x14 M-A 4
M5x14 M-B 4
M6x14 M-C 4
M8x20 M-D 4
WasherD5 M-E 4
WasherD8 M-F 4
TVSpacer M-G 8
Tab.11: Scope of Delivery
2.2 Required tools
Tool Figure

User‘s Manual
20
Line tester
Spiritlevel
Pencil
Phillipsscrewdriver
Drillingmashine
Concrete drill 8x60mm
Second person
Tab.12: Required tools
3 Intended Use
Thisproductismadeformountingatscreenswithspecicscreensizes,
weightsandmountingpoints,whicharesummarizedinchapter“Technicaldata“,
onaverticalwall.Anotherusethandescribedinchapter“Descriptionand
Function“isnotpermitted.Neglegtingandignoringtheseregulationsandsafety
instructionscancauseseriousaccidents,personalinjuryandmaterialdamage.
Alsorefertochapter“WarrantyandLiability“.
3.1 Use restrictions
Onlyuseindryinteriorrooms.
4 Installing
4.1 Preparing
Checking the completeness and integrity
 >> Checkthepackingcontentbycomparingittothescopeofdelivery
regarding completeness and integrity.
