Goobay ScreenFlex Twin User manual

DE
EN
FR
IT
BETRIEBSANLEITUNG
USER‘S MANUAL
MODE D‘EMPLOI
ISTRUZIONI PER L‘USO
TV-Tischhalterung
TV desk mount
Support de TV
Supporto da TV
69296 ScreenFlex Twin

2
Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1Sicherheitshinweise...................................................................3
1.1 Allgemeines....................................................................3
1.2 Benutzergruppen............................................................4
1.3 Warnstufen .....................................................................4
2Beschreibung und Funktion.......................................................5
2.1 Lieferumfang...................................................................5
2.2 benötigtes Werkzeug......................................................6
3Bestimmungsgemäßer Gebrauch..............................................6
3.1 Nutzungsbeschränkungen .............................................6
4Montage.....................................................................................7
4.1 Vorbereitung ...................................................................7
4.2 Tischmontage.................................................................7
4.2.1 Vormontage ........................................................8
4.2.2 Montage am Tischrand ......................................8
4.2.3 Alternative Montage an Tischdurchführungen...9
4.3 Flachbildschirmmontage ..............................................10
4.4 Einhängen und Sichern der Flachbildschirme ............. 11
4.5 Gerätekabel verlegen und Position einstellen.............. 12
4.5.1 Gerätekabel verlegen .......................................12
4.5.2 Ausrichten der Flachbildschirme...................... 12
5Gewährleistung und Haftung ................................................... 13
6 Pege,Wartung,LagerungundTransport.............................. 13
7Problembehebung ...................................................................14
8 Technische Daten .................................................................... 14
9Informationen zum VESA-Standard ........................................ 14
10 Entsorgungshinweise...............................................................15
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 16
MODE D‘EMPLOI ....................................................... 30
ISTRUZIONI PER L‘USO ............................................ 44

3
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig
vor Benutzung. Diese ist Bestandteil des Produkts.
• BeachtenSiedieSicherheitshinweiseinProduktdokumentation,aufProdukt
 undZubehör,sowieaufderVerpackung.
• BenutzenSieProdukt,ProduktteileundZubehörnurineinwandfreiem
Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer
und zum Nachlesen auf.
• BeiFragen,Defekten,mechanischenBeschädigungen,Störungenund
 anderennichtdurchdieBegleitdokumentationbehebbarenProblemen,
wenden Sie sich an Ihren Händler.
Lebensgefahr durch Ersticken
Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmate-
rial ersticken.
>> Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch Stolpern und Sturz
Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.
 >> Produkt,ProduktteileundZubehörsicherplatzieren,installierenund
transportieren.
>> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter
Person helfen lassen.
 >> Demontage-,Wartungs-undReparaturarbeitennurvonFachpersonal
durchführen lassen.
Verletzungsgefahr durch Schneiden
Kinder können sich an Verpackungen schneiden.
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
Extreme Umgebungsbedingungen können Personen verletzen.
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht
montieren. Dies fördert das Ermüden der Augen.
Verletzungsgefahr durch bewegliche Produktteile
Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.
>> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
>> Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Gefahr durch Selbsteingriffe und Zweckentfremdung
SelbsteingriffeundZweckentfremdungenbergenunvorhersehbareRisikenund
führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.
 >> ModizierenundändernSiewederProdukt,ProduktteilenochZubehör!

4
Betriebsanleitung
Sachschaden durch inkompatible Produktkombinationen
InkompatibleProduktkombinationenerfüllennichtdiegewünschteFunktion,
können Qualitätsverluste oder Sachschaden zur Folge haben.
>> Technische Daten aller verwendeter Produkte vergleichen. Diese
müssen übereinstimmen oder im angegebenen Bereich liegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
 >>Belastungen,wieHitzeundKälte,NässeunddirekteSonneneinstrah-
lung sowie Vibrationen und mechanischen Druck vermeiden.
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich
ausreichend Platz für gute Belüftung und Beweglichkeit lassen.
>> Nur an ausreichend stabilen und dicken Unterlagen montieren.
>> Schutzmaßnahmen gegen Druckstellen vornehmen.
>> Stabilität des Systems regelmäßig prüfen.
1.2 Benutzergruppen
AufgrundunterschiedlichhoherRisikenundGefahrenpotentialedürfeneinige
Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.
Arbeitsschritt Benutzergruppe
Montage,Demon-
tage,Ausrichten,
Pege,Lagerung,
Transport,
Entsorgung
Endverbraucher und Benutzer mit mechanischen
Grundkenntnissen
>> Von Kindern und Personen mit eingeschränkten
geistigen und motorischen Fähigkeiten fernhalten
undgegenBenutzungsichern!
Wartung,Reparatur
Geschulte Fachkräfte
>>SpezielleSicherheitsmaßnahmen,Fachwissenund
Werkzeugenötig!
Tab.1: Benutzergruppen
1.3 Warnstufen
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweiseunmittel-
bar zu Tod oder schweren Verletzungen führen.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezuTod
oder schweren Verletzungen führen können.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezu
Verletzungen führen können.

5
WarnungvorGefahren,diebeiMissachtungderHinweisezuSachschäden
führen können.
2Beschreibung und Funktion
Ihre TV-Tischhalterung dient der Montage von bis zu 2 Flachbildschirmen bis
23“Bildschirmdiagonaleanstabilen,horizontalenArbeitsächen.Sieistvertikal
neigbar und horizontal schwenkbar und eignet zur Montage von VESA MIS-D
Flachbildschirmen.

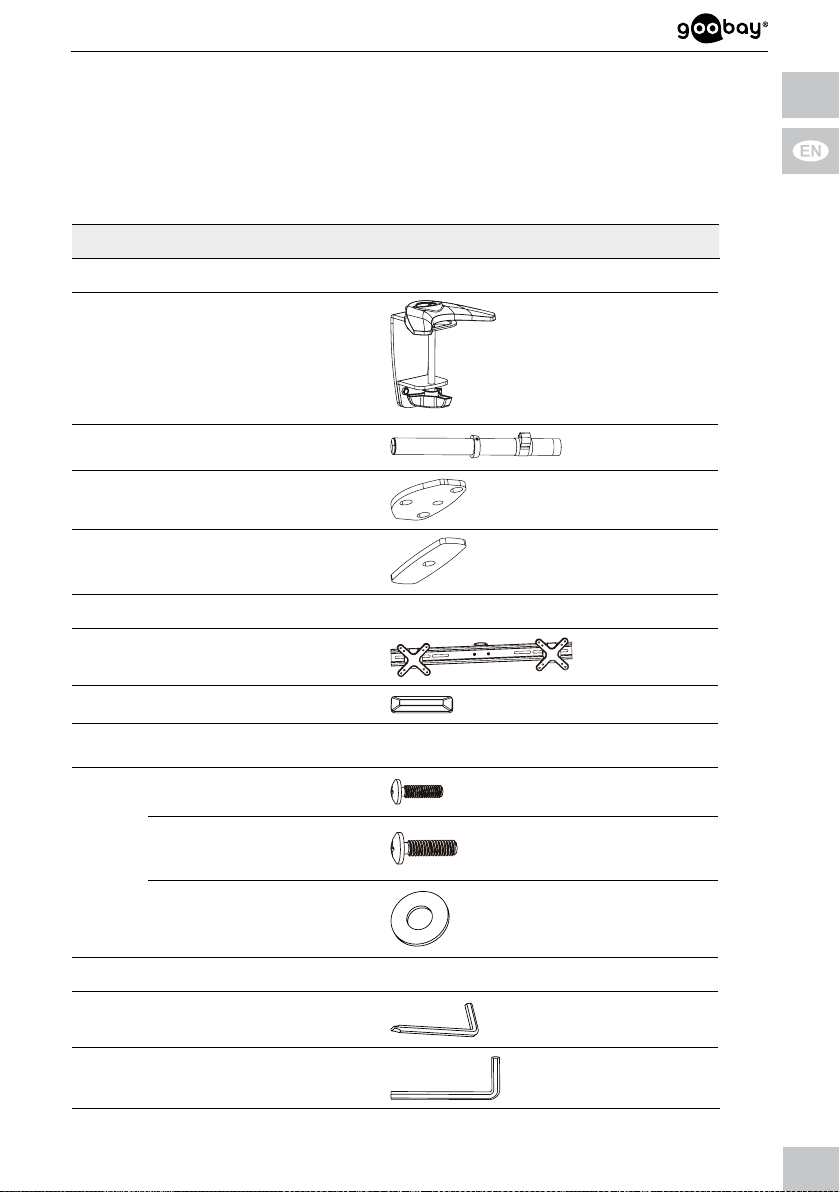

2.1 Lieferumfang
Teil Abbildung Kürzel Anzahl
Tischmontage
Tischklemme C 1
Stangeneinheit B 1
Montageplatte P-C 1
Andruckplatte P-D 1
TV-Tischhaltermontage
Haltereinheit A 1
Abschlusskappe D 2
Flachbildschirmmontage
2x
M4x14 M-A 4
M5x14 M-B 4
Unterlegscheibe D5 M-C 4

6
Betriebsanleitung
Werkzeug
Innensechskant-Schlüssel
4mm mit Schraubendreher P-A 1
Innensechskant-Schlüssel
5mm P-B 1
Tab.2: Lieferumfang
2.2 benötigtes Werkzeug
Werkzeug Abbildung
Kreuzschlitz-Schraubendreher
zweite Person
Tab.3: benötigtes Werkzeug
3 Bestimmungsgemäßer Gebrauch
DiesesProduktdientdazu,FlachbildschirmemitspezischenBildschirmdiago-
nalen,GewichtenundBefestigungspunkten,dieinKapitel„technischeDaten“
zusammengefasstsind,aneinehorizontaleArbeitsächezumontieren.Eine
anderealsinKapitel„BeschreibungundFunktion“beschriebeneVerwendung
ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen
undderSicherheitshinweisekannzuschwerenUnfällen,Personen-und
Sachschädenführen.BeachtenSiedazuauchdasKapitel„Gewährleistungund
Haftung“.
3.1 Nutzungsbeschränkungen
Nur in trockenen Innenräumen verwenden.

7
4Montage
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
Unversehrtheit kontrollieren.
Kompatibilität sicherstellen
Sachschaden durch inkompatible Produktkombi-
nationen
>> Technische Daten aller verwendeter Produkte
vergleichen. Diese müssen übereinstimmen oder im
angegebenen Bereich liegen.
Tab.4: Kompatibilität sicherstellen
4.2 Tischmontage
Verletzungsgefahr durch ungeeignete Umge-
bungsbedingungen
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw.
starkem Licht montieren. Dies fördert das Ermüden
der Augen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>>
>>
>>
Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigbereich ausreichend Platz für gute Belüftung
und Beweglichkeit lassen.
Nur an ausreichend stabilen und dicken Unterlagen
montieren.
Schutzmaßnahmen gegen Druckstellen vornehmen.
Tab.5: Wandmontage
Innensechskant-Schlüssel
4mm mit Schraubendreher P-A
Innensechskant-Schlüssel
5mm P-B

8
Betriebsanleitung

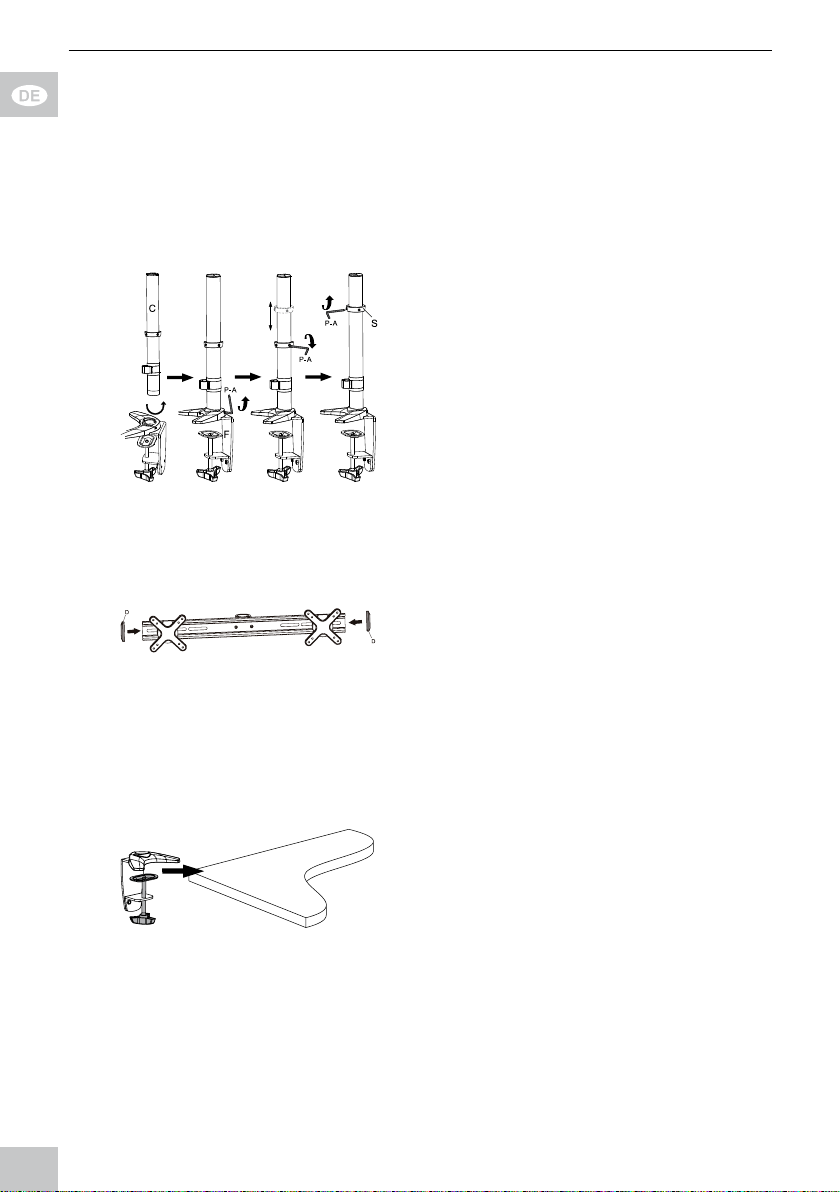

4.2.1 Vormontage
1. Prüfen Sie die Stärke und Stabilität
der Unterlage vor der Montage und
beschädigen Sie diese nicht.
2. Wählen Sie eine geeignete Montage-
stelle.
3. Schrauben Sie die Stangeneinheit (B)
im Uhrzeigersinn in die Tischklemme
(C).
4. Blockieren Sie diese anschließend
durch Festschrauben der abgebilde-
ten Innensechskant-Schrauben
mittels Innensechskant-Schlüssel
(P-A).
5. Stellen Sie die Höhe des Sitzrings (S)
Fig.1: Tischmontage - Vormontage 1    soein,dassdieFlachbildschirmebei
der Flachbildschirmmontage nicht auf
der Unterlage aufsetzen.
6. Stecken Sie die Abschlusskappen (D)
jeweils auf die rechte und linke Seite
der Haltereinheit (A).
Fig.2: Tischmontage - Vormontage 3
4.2.2 Montage am Tischrand
Schrauben Sie die Tischklemme (C)
im Uhrzeigersinn mit der Hand fest.
Fig.3: Tischmontage - Montage am Tischrand

9
4.2.3 Alternative Montage an Tischdurchführungen
1. Entfernen Sie die Gummischoner an
der Innenseite der Tischklemme (C).
2. Drehen Sie die 3 Innensechskant-
Schrauben mittels Innensechskant-
Schlüssel (P-B) gegen den Uhrzei-
gersinn aus der Tischklemme (C).
3. Drehen Sie die Schraube der
Konterplatte mittels Kreuzschlitz-
Schraubendreher aus der Tischklem-
me (C).
Fig.4: Tischmontage - Montage an Tischdurchführungen 1
P-D 4. Schrauben Sie die Andruckplatte
(P-D) statt der Tischklemme (C) an
die Unterseite des Standfußes.
5. Kleben Sie die Gummischoner wieder
auf.
Fig.5: Tischmontage - Montage an Tischdurchführungen 2
6. Platzieren Sie den Standfuß oberhalb
der Tischdurchführung und führen Sie
die Gewindestange durch die
Andruckplatte (P-D).
7. Schrauben Sie die Gewindestande im
Uhrzeigersinn mit der Hand fest.
Fig.6: Tischmontage - Montage an Tischdurchführungen 3

10
Betriebsanleitung

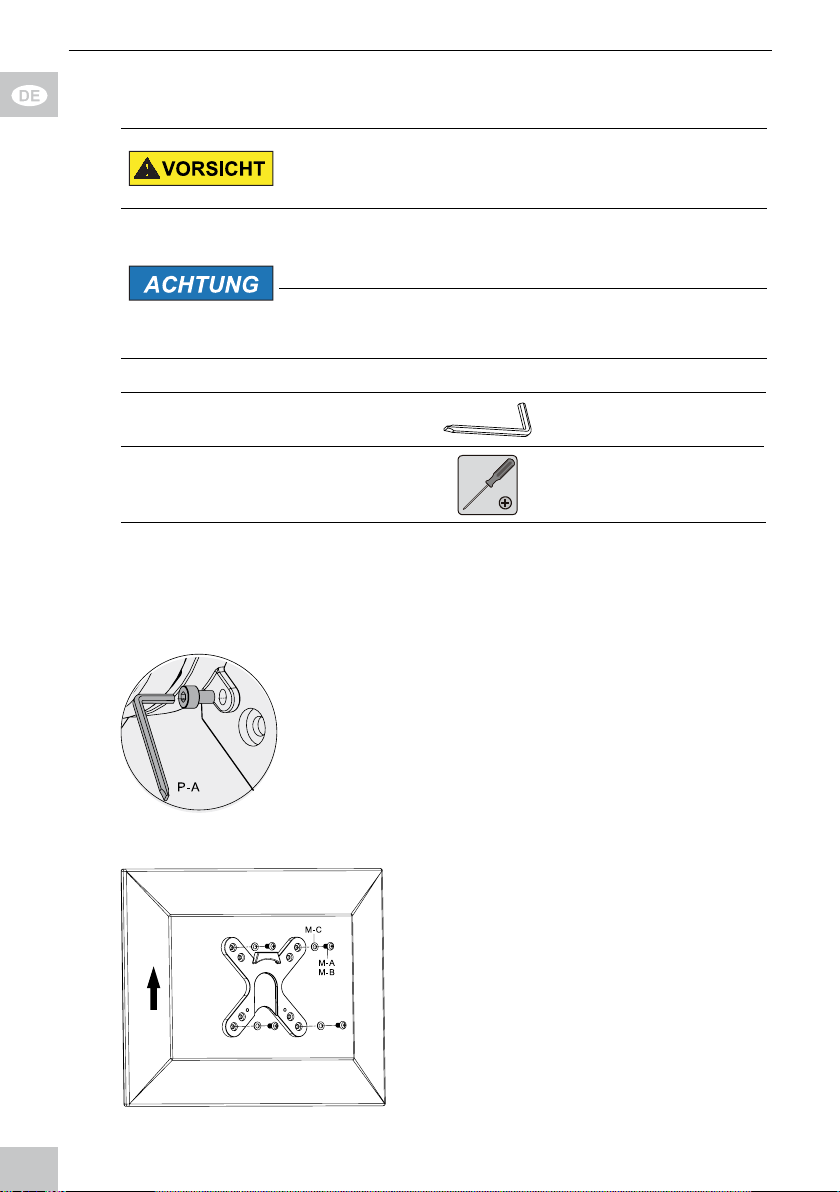

4.3 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und Sturz
>> Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.
SachschadendurchungeeigneteVorgehensweise
>> Beim Anziehen von Schrauben mäßige Kraft aufwen-
den,umGewindenichtzubeschädigen.
>>
>>
FlachbildschirmNIEachaufdenBodenlegen.
Flachbildschirm nicht durch zu lange Schrauben
beschädigen.
Tab.6: Flachbildschirmmontage
Innensechskant-Schlüssel
4mm mit Schraubendreher P-A
Kreuzschlitz-
Schraubendreher
1. Lehnen Sie den Flachbildschirm
       vertikalgegeneineweiche,großä-
chige Unterlage oder eine Wand und
sichern Sie ihn gegen Kratzer und
Umkippen.
A2. Demontieren Sie die VESA-Platten
       vonderHaltereinheit(A),indemSie
die Sicherungsschrauben auf der
       RückseitemittelsInnensechskant-
Schlüssel (P-A) entfernen.
Die Montage ist nur mit achen Flachbild-
schirmrückseiten möglich.
Fig.7: Flachbildschirmmontage 1
3. Bringen Sie die VESA-Platten mit
der Haltenase nach oben an Ihrem
Flachbildschirm mittels Schrauben
(M-A) oder (M-B) und den Unterleg
scheiben (M-C) an.
Hierzu stehen Ihnen die VESA-Lochabstän-
de 75x75mm oder 100x100mm zur Verfü-
gung.
Fig.8: Flachbildschirmmontage 2

11
4.4 Einhängen und Sichern der Flachbildschirme
Verletzungsgefahr durch Stolpern und Sturz
>>
>>
Produkt,ProduktteileundZubehörsicherplatzieren,
installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort
sichern und von 2. Person helfen lassen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigebereich ausreichend Platz für gute Belüf-
tung und Beweglichkeit lassen.
Tab.7: Einhängen und Sichern der Flachbildschirme
Innensechskant-Schlüssel
4mm mit Schraubendreher P-A
Kreuzschlitz-
Schraubendreher
zweite Person
1. Überprüfen Sie vor dem Einhängen
ob die Montageabstände für Ihre
Flachbildschirmgröße ausreichend
sind.
2. Wechseln Sie die Langlöcher bei
Bedarf mittels Kreuzschlitz-Schrau-
bendreher.
3. Hängen Sie die mit den VESA-Platten
verbundenen Flachbildschirme
zusammen mit einer 2. Person auf
Fig.9: Einhängen der Flachbildschirme die Haltereinheit (A).
A   4. SichernSiedieFlachbildschirme,
indem Sie die Sicherungsschrauben
im Uhrzeigersinn fest anziehen.
Fig.10: Sichern der Flachbildschirme

12
Betriebsanleitung
4.5 Gerätekabel verlegen und Position einstellen
4.5.1 Gerätekabel verlegen
1. Wählen Sie ausreichend lange
       Kabel,umdieBeweglichkeitdes
Flachbildschirms zu gewährleisten.
2. Klemmen Sie die Kabel in die
Kabelführungen wie abgebildet.
Fig. 11: Gerätekabel verlegen
Ende der Montage. Zur Demontage gehen Sie in rückwärtiger
Reihenfolge vor.
4.5.2 Ausrichten der Flachbildschirme
Kreuzschlitz-
Schraubendreher
2. Person
1. Lösen Sie Kreuzschlitz-Schrauben
       aufderRückseiteeinwenig,umdie
Flachbildschirme horizontal auszu-
richten.
2. Schrauben Sie die Kreuzschlitz-
Schrauben wieder fest.
Fig.12: Ausrichten der Flachbildschirme 1
  3. RichtenSiedenFlachbildschirmnach
Bedarf
       >>vertikal,
>> horizontal und/oder
        >>inderRotationsachseaus.
Fig.13: Ausrichten der Flachbildschirme 2

13
5Gewährleistung und Haftung
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewähr-
leistung.
• DaderHerstellerkeinenEinussaufdieInstallationdesProdukteshat,
deckt die Gewährleistung nur das Produkt selbst ab.
• FallseinFehleroderDefektanIhremGerätfestgestelltwerdensollte,
wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre
 QuittungoderRechnungalsKaufnachweisvor.IhrHändlerwirddenFehler
 entwedervorOrtbeheben,oderdasProduktandenHerstellerweiterleiten.
 SieerleichterndenTechnikernihreArbeitsehr,wennSieeventuelleFehler
 ausführlichbeschreiben–nurdannhabenSieGewähr,dassauchselten
 auftretendeFehlermitSicherheitgefundenundbeseitigtwerden!
• DerHerstellerhaftetnichtfürPersonen-oderSachschäden,diedurch
 unsachgemäßeInstallation,BetrieboderWartungentstandensind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist
 unzulässigundführtzuGewährleistungsverlust,Garantieverlustund
Haftungsaus schluss.
• DruckfehlerundÄnderungenanGerät,VerpackungoderDokumentation
behalten wir uns vor.
6  Pege,Wartung,LagerungundTransport
• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig
mit leichtem Maschinenöl.
• ReinigenSieesnurmiteinemtrockenen,weichenTuch.GehenSiebeim
 Reinigenvorsichtigvor,umKratzerzuvermeiden.BeistarkenVerschmut-
 zungenkanndasReinigungstuchleichtmitWasserangefeuchtetwerden.
 SetzenSiekeineReinigungsmitteloderChemikalienein,dadiesdas
Material angreifen kann.
• AchtenSiebeimBewegenderGeräteteiledarauf,dassSiekeineKörperteile
 darineinklemmen!
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen
Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht
 zuvielKraftan,umdieGewindenichtzuüberlasten.
• VermeidenSieStellenmithohenTemperaturenundFeuchtigkeit,bzw.
 Stellen,dienasswerdenkönnen,auchbeiWartung,Pege,Lagerungund
Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung.
• Befestigungsbohrungenkönnensichtbarbleiben,wenndasProduktdemon-
tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund
zurückbleiben.
• HebenSiedieOriginalverpackungfürdenTransportauf,umSchädenzu
vermeiden.

14
Betriebsanleitung
7Problembehebung
Problem Hilfe
Welche Unterla-
gen sind geeig-
net?
>>
>>
>>
Massivholzplatten,sowie
Arbeitsplatten und
Metallplatten mit einer Stärke von 10-40 mm
Die TV-
Tischhhalterung
lässt sich schwer
ausrichten.
>>
>>
Gelenke etwas lockern.
Die maximale Schwenkbarkeit kann bedingt durch
dieTVGrößekleinersein,alsangegeben.
andere Fragen >> Händler kontaktieren.
Tab.8: Problembehebung
8 Technische Daten
Größe Angabe Einheit
TV Größe 13-23 “ / Zoll
VESA 75x75 / 100x100 mm
Traglast max. 2x8 kg
Neigungswinkel +/-15 °
Schwenkwinkel,
Halterarm +/-15 / 360 °
Rotationswinkel 360 °
Tischabstand
(ab Monitormitte) 62-330 mm
Maße 772x510x115 mm
Gewicht 3.5 kg
Tab.9: Technische Daten
9 Informationen zum VESA-Standard
UmdieBefestigungsmöglichkeitenvonMonitoren,TV-Gerätenundderen
StänderundTV-Wandhalterbenutzerfreundlichzuvereinheitlichen,hatdie
VESA (Video Electronic Standard Assoziation) für die oben genannten Anwen-
dungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in
dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den
technischen Daten in dieser Anleitung können Sie die möglichen Befestigungs-
punktedenieren.EinigeModellelasseneinestufenlose,individuelleBefesti-
gung zu. (z.B. 300 x 300mm für Sony TVs).
VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E 200x100 / 200x200mm

15
MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm
Tab.10: Informationen zum VESA-Standard
10 Entsorgungshinweise
Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am
EndeseinerLebensdauerandiedafüreingerichteten,öffentlichenSammelstel-
len oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung
regeltdasjeweiligeLandesrecht.WertstoffewerdendemRecyclingkreislauf
zugeführt,umdarausneueRohstoffezugewinnen.FolgendeWertstoffewerden
in kommunalen Sammelstellen gesammelt:
• Altglas,Kunststoffe,Altmetalle,Blecheuvm.
Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag
zum Schutz unserer Umwelt.

User‘s Manual
16
Content
1Safety Instructions ................................................................... 17
1.1 General Notes .............................................................. 17
1.2 User Groups .................................................................18
1.3 Warning Levels .............................................................18
2Description and Function......................................................... 19
2.1 Scope of Delivery ......................................................... 19
2.2 RequiredTools..............................................................20
3Intended Use............................................................................20
3.1 Use restrictions.............................................................20
4Installing...................................................................................20
4.1 Preparing ......................................................................20
4.2 Desk Mounting..............................................................20
4.2.1 Pre-assembly....................................................21
4.2.2 Table edge mounting........................................21
4.2.3 Alternative through desk mounting ..................22
4.3 Flat screen mounting....................................................23
4.4 Attaching,xingandlockingtheatscreen.................24
4.5 Laying the cables and positioning................................25
4.5.1 Laying the cables..............................................25
4.5.2 Positioning........................................................25
5Warranty and Liability ..............................................................26
6 Maintenance,Care,StorageandTransport ............................26
7Troubleshooting .......................................................................27
9 Information for VESA standard................................................27
10 Disposal Instructions ...............................................................28
USER’S MANUAL
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL
....................................................... 16
MODE D‘EMPLOI
....................................................... 30
ISTRUZIONI PER L‘USO
............................................ 44

17
1 Safety Instructions
1.1 General Notes
• Readtheincludingproductdocumentationcompletelyandcarefullybefore 
use. It is part of the product.
• Attendtothesafetyinstructionsinproductdocumentation,onproductand 
 accessories,suchasonthepackage.
• Useproduct,productpartsandaccessoriesonlyinperfectcondition.
• Keep the product documentation for other potential users and for later
requests.
• Forquestions,defects,mechanicaldamage,disturbancesandothernot 
 remediableproblems,consultyourdealer.
Risk of life by suffocating
Children can suffocate by swallowed or inhaled parts and insulation materials.
>> Protect small parts and insulation material against unintentionally use.
Risk of injury by tripping and falling
Unfavorable placed or installed products and cable connections can injure
persons.
 >> Place,transportandinstallproduct,partsandacceoriesinasafeway.
 >>Whenworkingwithburdens,secureyourselfandtheworkingplace,leta
second person help you.
 >>Letonlyaspecialistdodisassembly,maintenanceandrepairwork.
Risk of injury by cutting
Children can cut themselves on packaging materials.
>> Protect packaging materials against unintentionally use.
Risk of material damage by improper product combination
Incompatibleproductcombinationdoesnotfulllrequiredfunctions,cancause
quality losses or material damage.
 >> Thespecicationsofallusedproductsmustmatchorbewithinthe
  speciedrange.
Risk of injury by inappropriate ambient conditions
Extreme conditions can injure persons.
>> Do not install the product to places with direct sunlight or bright light.
This contributes to eye fatigue.
Risk of injury by moving product parts
Moving product parts can pinch or squeeze limbs.
>> Do not hold limbs between shear parts during use.
>> Mind the mobility of the product during use. This may move away from the
wall or towards it and swivel sideways.
Risk of self-intervention and misuse
Self-interventions and misuse hide unpredictable risks and cause expiration of
warranty.

User‘s Manual
18
 >> Donotmodifyoraltereithertheproductortheaccessories!
Risk of material damage by inappropriate ambient conditions
Incorrect ambient conditions can damage things.
 >>Avoidextremeconditions,suchasextremeheat,coldness,humidityor
  directexposuretothesun,aswellasvibrationsandmechanicalpressure.
>> Keep enough space around product and to the whole system to ensure
proper ventilation and mobility.
 >> Mountonlytosufcientlystableandthicksurfaces.
>> Take protective measures against pressure points..
 >> Regularlycheckthestabilityofthesystem.
1.2 User Groups
Caused to different risk levels and hazard potentials some working steps only
may be done by trained specialists.
Working step User Group
Installing,
Uninstalling,
Aligning,Care,
Storage,Trans-
port,Disposal
Consumers and users with basical mechanical knowledge
can do this work.
>> Protect children and people with mental and motoral
impairmentsfromusingtheproduct!
Maintenance,
Repairing
Trained specialists only
>>specialsafetymeasures,knowledgeandtoolsarenec-
essary!
Tab. 11: User Groups
1.3 Warning Levels
Warnings against hazards that will result directly in serious injuries or death
in case of non-observance.
Warnings against hazards that may result in serious injuries or death in case
of nonobservance.
Warnings against hazards that may result in injuries in case of non-obser-
vance.
Warnings against hazards that may result in material damage in case of
non-observance.

19
2 Description and Function
YourTVdeskmountismadeformountingupto2atscreensupwithmax.size
of23”tostableandhorizontalworksurfaces.Itistiltable,swivelableandis
suitableformountingVESAMIS-Datscreens.
2.1 Scope of Delivery
Part Figure Symbol Amount
Desk mounting
Desk clamp C 1
Rodunit B 1
Mounting plate P-C 1
Pressure plate P-D 1
TV desk mount assembly
Holder unit A 1
Cover cap D 2
Flat screen mounting
2x
M4x14 M-A 4
M5x14 M-B 4
Washer D5 M-C 4
Tools
Allen key 4mm
with screwdriver P-A 1
Allen key 5mm P-B 1
Tab.12: Scope of Delivery

User‘s Manual
20
2.2 Required Tools
Tool Figure
Phillips screwdriver
Second person
Tab.13: Required Tools
3Intended Use
Thisproductismadeformountingatscreenswithspecicscreensizes,
weightsandmountingpoints,whicharesummarizedinchapter“Specications“,
on a horizontal work surfaces. Another use than described in chapter “Descripti-
on and Function“ is not permitted. Neglecting and ignoring these regulations
andsafetyinstructionscancauseseriousaccidents,personalinjuryand
material damage. Also refer to chapter “Warranty and Liability“.
3.1 Use restrictions
Only use in dry interior rooms.
4Installing
4.1 Preparing
Checking the completeness and integrity
>> Check the packing content by comparing it to the scope of delivery
regarding completeness and integrity.
Ensuring compatibility
Risk of material damage by improper product
combination
>> Thespecicationsofallusedproductsmustmatchor
bewithinthespeciedrange.
Tab.14: Ensuring compatibility
4.2 Desk Mounting
Risk of injury due to inappropriate ambient con-
ditions
>> Do not install the product to places with direct sun-
light or bright light. This contributes to eye fatigue.
