Gorenje DT 6340E User manual

Kitchen extractor hood
Kaminhaube
Typ:
DT 6340E, DT8340E, DT9340E
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE

2
Mit dem Kauf dieser Haube - DT 6340E, DT8340E, DT9340E – haben Sie eine moderne und
hochwertige Haube der neuesten Generation erworben.
Diese Haube fügt sich ideal in jedes Küchenumfeld ein. Klares Design, bedienerfreundlicher
Komfort, Zuverlässigkeit und pflegeleichte Materialien zeichnen diese Hauben aus.
Die Haube eignet sich sowohl für den Abluft-, als auch für den Umluftbetrieb. Bei
Umlufttechnik müssen zusätzlich Kohlefilter eingesetzt werden.
Vor der Montage der Abzugshaube lesen Sie bitte die nachfolgende Bedienungsanleitung.
Dadurch können Fehler bei der Montage und Bedienung der Abzugshaube vermieden werden.
INHALTSVERZEICHNIS
I. Charakteristik
II. Ausrüstung
III. Technische Daten
IV. Nutzungsbedingungen
V. Montage
1. Montage des Wandaufhängers
2. Montage der Dunstabzugshaube
3. Anschluss an das Stromnetz und Funktionskontrolle
4. Einstellung des Arbeitsmodus der Küchen-Dunstabzugshaube
4.1. Einstellung des Abluftmodus der Dunstabzugshaube
4.2. Einstellung des Arbeitsmodus als Geruchsabsorbierer (Umluftmodus)
4.3 Geschwindigkeit des Ventilators
VI Bedienung und Wartung
1. Anwendungssicherheit
2.Bedienung
2.1. Steuerpaneel
2.2. Programmfunktion
3. Wartung
3.1. Metall-Fettfilter
3.2. Aktivkohlefilter
3.3. Reinigung
I. Charakteristik
Die Küchen-Dunstabzugshaube DT 6340E, DT8340E, DT9340E dient zur Beseitigung von
Küchendämpfen. Sie erfordert die Installierung einer Leitung zur Abführung der Luft nach außen. Die Länge
dieser Leitung (meist eine Rohr Ø 150 oder 120 mm) sollte 4 – 5 m nicht überschreiten. Nach der
Installierung des Aktivkohlefilters kann die Dunstabzugshaube auch als Geruchsabsorbierer arbeiten. In
diesem Falle ist keine Installierung einer Abführungsleitung der angesaugten Luft erforderlich, es wird
jedoch die Montage eines Umlenkbleches für die ausgeblasene Luft empfohlen.
Die Küchendunstabzugshaube ist ein elektrisches Gerät, das in der Brandschutzklasse I ausgeführt
wurde.
Das Gerät besitzt eine unabhängige Beleuchtung und einen Ausblasventilator mit der Möglichkeit der
Einstellung von vier verschiedenen Umdrehungsgeschwindigkeiten.
Die Dunstabzugshaube ist zur festen Montage an einer senkrechten Wand über einem Gas- oder Elektroherd
bestimmt.

3
II. Ausrüstung

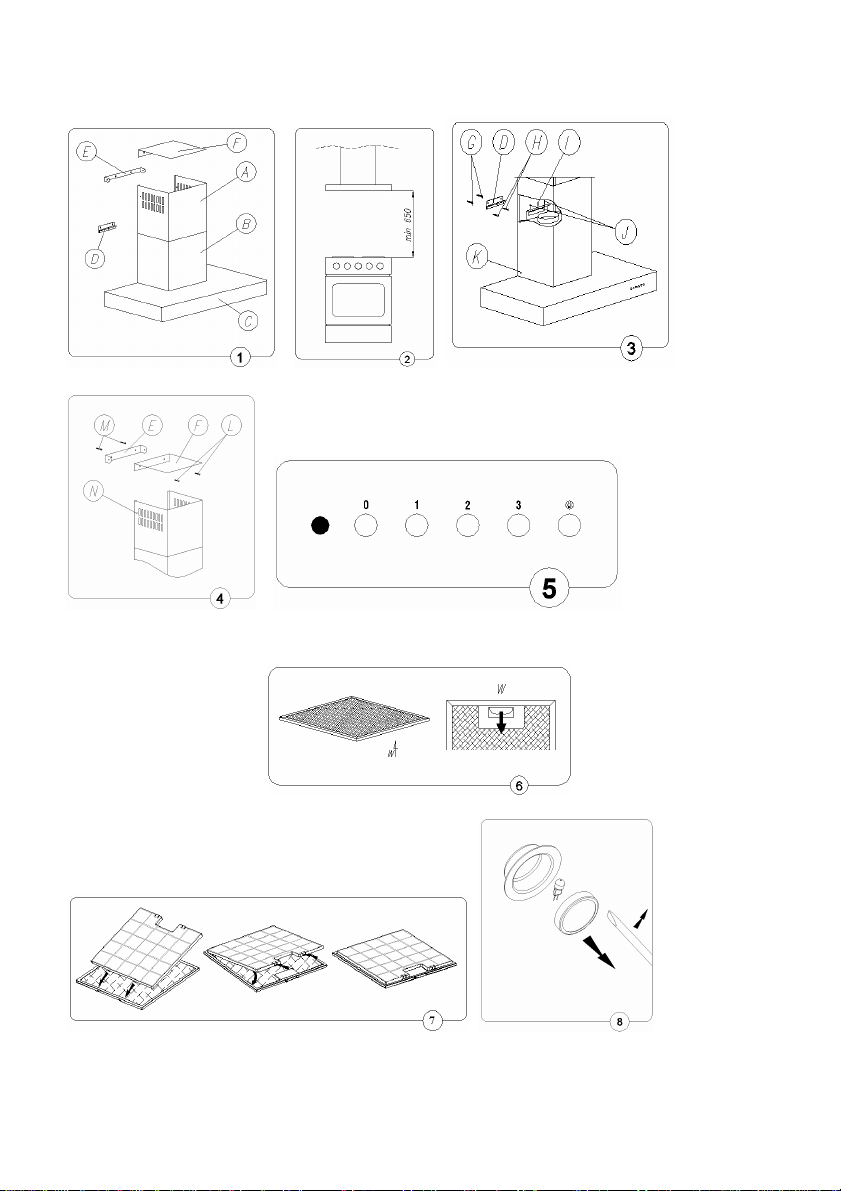

Die Dunstabzugshaube besteht aus den folgenden Elementen (Zeichnung 1):
1. Gehäuse der Dunstabzugshaube „A” einschließlich Scheibe, ausgerüstet mit Beleuchtung und
Ventilatorkomplex,
2. dekorative untere Abdeckung „B”,
3. dekorative obere Abdeckung „C”,
4. Wandaufhängung der Dunstabzugshaube „D” sowie Aufhängung der oberen Abdeckung „E”
5. Luftstrom-Umlenkblech „F”,
6. ein Satz Montagedübel.
IV. Nutzungsbedingungen
1. Die Küchendunstabzugshaube dient zur Beseitigung von Küchendämpfen und deren Ableitung nach
außen. Zu diesem Zwecke muss sie an einen entsprechenden Lüftungskanal angeschlossen werden (Nicht an
aktive Schornstein-, Rauch- oder Verbrennungsabgaskanäle anschließen!)
2. Das Gerät muss in einer Höhe von mindestens 450 mm über der Herdplatte montiert werden.
3. Unter der Dunstabzugshaube darf kein offenes Feuer brennen. Wird bei einem Gasherd ein Topf von der
Kochstelle genommen, muss die Flamme vorher auf minimale Stärke eingestellt werden.
4. Mit Fett gebratene Gerichte müssen ständig überwacht werden, da das erhitzte Fett sich leicht entzünden
kann.
5. Der Fettfilter der Dunstabzugshaube ist mindestens aller 2 Monate zu reinigen, da das aufgefangene Fett
leicht brennbar ist.
6. Vor jeder Reinigung und jedem Wechsel des Filters sowie vor Aufnahme von Reparaturarbeiten ist das
Gerät vom Stromnetz zu trennen.
7. Wenn im Raum neben der Dunstabzugshaube andere Geräte mit nichtelektrischer Energieversorgung (z.B.
Öfen für Flüssigbrennstoffe, Durchflusserhitzer, Thermen usw.) betrieben werden, ist für eine ausreichende
Belüftung (Luftzufuhr) zu sorgen. Eine sichere Nutzung ist dann möglich, wenn bei gleichzeitigem Betrieb
III. Technische Daten
Charakteristische Eigenschaften Dunstabzugshaube des Typs
DT 6340E, DT8340E, DT9340E
Spannung AC 230V ~50Hz
Anzahl der Ventilatormotoren 1
Halogenbeleuchtung 2 x 20 W
Anzahl der Fettfilter 1
Geschwindigkeitsstufen 3
Breite [cm] 90
Tiefe [cm] 50
Höhe [cm] 115-135
Luftaustritt [ø mm] 150 oder 120
Leistungsfähigkeit [m
3
/h] Max 550
Leistungsaufnahme [W] 160
Lärmpegel [dBA] Max. 56
Nettogewicht 24,1 kg
Arbeitsmodi Abzug oder Geruchsabsorbierer
Farbe rostfreier Stahl INOX, matt

4
der Dunstabzugshaube und der von der Raumluft abhängigen Verbrennungsgeräte der am Ort der
Aufstellung letzterer entstehende Unterdruck höchstens 0,004 Millibar beträgt. (Dieser Punkt trifft nicht zu,
wenn die Dunstabzugshaube als Geruchsabsorbierer eingesetzt wird.)
8. Beim Anschluss des Gerätes an das 230V-Stromnetz wird die Verwendung einer intakten elektrischen
Steckdose gefordert.
V. Montage
Zum Zwecke der Montage der Dunstabzugshaube sind folgende Schritte auszuführen:
1. Montage der Wandaufhängung „D” in einer entsprechenden Höhe.
2. Befestigung des Gerätegehäuses „A” an der Aufhängung „D”
3. Anschluss der Dunstabzugshaube an die Lüftungsleitung.
4. Anschluss der Dunstabzugshaube an das Stromnetz.
5. Montage der Aufhängung der oberen Abdeckung „E” in einer entsprechenden Höhe.
6. Montage der Teleskopsäule der Abdeckung.
1. Montage der Wandaufhängung
a) An der Wand eine senkrechte Linie zeichnen, die die Mitte der Herdplatte kennzeichnet.
b) An der Wand die Aufhängung der Dunstabzugshaube „D“ anlegen (Zeichnung 3) und symmetrisch zur
Mittellinie ausrichten, wobei der Abstand zwischen den Öffnungen der Aufhängung „D“ und der
Herdplatte mindestens 1170 mm betragen muss. Die Aufhängung in Waage bringen und den Abstand der
Montageöffnungen an der Wand kennzeichnen.
c) Die an der Wand gekennzeichneten Öffnungen mit einem Bohrer herstellen, dessen Durchmesser den
beigefügten Dübeln entspricht. Die Dübel einschlagen und die Aufhängung „D“ an der Wand befestigen.
2. Montage der Dunstabzugshaube
a) An die bereits an der Wand befestigte Aufhängung „D” das Gehäuse der Dunstabzugshaube aufhängen, in
Waage bringen und anschließend die Schraube anziehen, die die Dunstabzugshaube vor dem Abrutschen
von der Aufhängung sichert.
b) Wenn erforderlich, eine entsprechende Leitung zur Abführung der Luft in den Lüftungskanal montieren.
c) Die Dunstabzugshaube an das Stromnetz anschließen.
d) An der aufgehängten Dunstabzugshaube die obere und untere Dekorverkleidung befestigen (Zeichnung 1,
Pos. „B“ und „C“), bis auf die geforderte Höhe ausziehenden maximalen Abstand an der Mittellinie
kennzeichnen und anschließend die obere Abdeckung abnehmen.
e) In einem Abstand von 120 mm von gekennzeichneten Maximalpunkt an der Mittellinie die Aufhängung
„E“ der oberen Abdeckung (Zeichnung 1) anlegen, an der Wand den Lochabstand kennzeichnen und die
Aufhängung gemäß Punkt 1.c) montieren. Abschließend die obere Abdeckung erneut anlegen und mit den
entsprechenden Schrauben an der unteren Abdeckung und dem oberen Profil befestigen (Zeichnung 4),
f) Mit den entsprechenden Schrauben die untere Abdeckung am Gerätegehäuse befestigen (Zeichnung 4),
3. Anschluss an das Stromnetz und Funktionskontrolle
Nach dem Anschluss an das Stromnetz (gemäß der zuvor festgelegten Anforderungen) ist zu
kontrollieren, ob die Beleuchtung der Dunstabzugshaube funktioniert und ob der Motor des Gerätes korrekt
arbeitet.
Nach der Installation der Dunstabzugshaube muss die Steckdose leicht zugänglich sein, um das Gerät
jederzeit von Stromnetz trennen zu können.
4. Einstellung des Arbeitsmodus der Küchendunstabzugshaube
4.1 Einstellung des Abluftmodus des Gerätes

5
Während der Arbeit der Dunstabzugshaube im Abluftmodus wird die Luft über eine spezielle Leitung
aus dem Haus hinaus geleitet. Vor der Inbetriebnahme dieses Modus sind eventuelle Aktivkohlefilter aus
dem Gerät zu entfernen.
Die Dunstabzugshaube muss an die Lüftungsöffnung mit Hilfe einer steifen oder elastischen Leitung mit
einem Durchmesser von 120 mm oder 150 mm und entsprechender Klemmen angeschlossen werden, die in
Geschäften mit Installationsmaterialien erhältlich sind.
Mit dem Anschluss ist ein qualifizierter Installateur zu beauftragen.
4.2 Einstellung des Arbeitsmodus als Geruchsabsorbierer (Umluftmodus)
In diesem Modus kehrt die gefilterte Luft über die auf beiden Seiten des oberen Schornsteins
angebrachten Öffnungen in den Raum zurück.
Bei dieser Einstellung ist der Aktivkohlefilter zu installieren. Zusätzlich wird die Montage des
Umlenkbleches für den Luftstrom empfohlen.
4.3 Geschwindigkeit des Ventilators
Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird die Anwendung der
geringen und mittleren Geschwindigkeit empfohlen. Die höchste Geschwindigkeit sollte nur bei hoher
Konzentration der Dämpfe, z.B. während des Bratens oder Grillens, angewendet werden.
Es sind unbedingt die in dieser Betriebsanleitung angegebenen Sicherheitshinweise zu beachten! ie Fett-
und die Aktivkohlefilter müssen entsprechend der Vorgaben des Produzenten bzw. bei intensiver Nutzung
(mehr als 4 Stunden täglich) auch häufiger gereinigt und gewechselt werden. Im Falle der Verwendung eines
Gasherdes darf unter der Dunstabzugshaube kein offenes Feuer brennen. Wird ein Topf von der Kochstelle
genommen, muss die Flamme vorher auf minimale Stärke eingestellt werden. Es ist immer zu überprüfen, ob
die Flamme nicht über die Topfränder hinausgeht, da dies ungewollt Energieverluste und eine gefährliche
Konzentration der Wärme zur Folge hat. Die Dunstabzugshaube ist zu keinen Zwecken einzusetzen, die nicht
ihrer Bestimmung entsprechen.
2. Bedienung
2.1 Steuerungspaneel
Betriebsart der Abzugshaube wird durch den Komplex-Schiebeschalter (Abb. 4) gesteuert:
-„1” – Einschalten der 1. Geschwindigkeit der Abzugshaube,
-„2” – 2.Geschwindigkeit des Motors,
-„3” – 3. Geschwindigkeit des Motors,
-„0” – Abzugshaube Aus,
-„ ” – Beleuchtung Ein/Aus.
Die Steuerung ermöglicht optimale Lüftergeschwindigkeit entsprechend dem Bedarf und bei minimalem
Geräusch zu wählen.
1. Anwendungssicherheit

6
Eine reguläre Wartung und Reinigung des Gerätes sichert eine zuverlässige und störungsfreie Arbeit der
Dunstabzugshaube und verlängert ihre Lebensdauer. Es ist besonders darauf zu achten, dass die Fett- und
Aktivkohlefilter gemäß der Vorgaben des Produzenten ausgetauscht werden.
1. Reinigung.
Der Fettfilter befindet sich im Inneren des Gehäuses der Dunstabzugshaube unter der Vorderblende
(Zeichnung 1, Position A).
Der Fettfilter sollte bei normaler Arbeit der Dunstabzugshaube aller zwei Monate im Geschirrspüler oder
manuell mit Hilfe eines milden Reinigungsmittels oder Flüssigseife gereinigt werden.
2. Austausch
Die Demontage der Filter erfolgt auf folgende Art:
a) Aushaken der rostfreien Vorderblende der Dunstabzugshaube aus den unteren Kugelhaltern und
Zurückbiegen der Blende auf eine solche Art und Weise, dass Zugang zum Netz des Fettfilters
gewonnen wird,
b) Lösen des Schnappverschlusses des Schlosses des Fettfilters,
c) Herausnahme des Metallnetzes des Fettfilters.
3.2. Aktivkohlefilter
1. Funktion.
Der Aktivkohlefilter wird nur dann angewendet, wenn die Dunstabzugshaube nicht an die
Lüftungsleitung angeschlossen ist.
Der Aktivkohlefilter besitzt bis zu seiner Sättigung die Fähigkeit der Absorbierung von Gerüchen. Darüber
hinaus kann er weder ausgewaschen noch regeneriert werden und muss mindestens aller 2 Monate
ausgetauscht werden, bei sehr intensiver Nutzung auch häufiger.
2. Austausch (Zeichnung 8)
a) Vorderblende lüften.
b) Metallfettfilter abnehmen.
c) In den inneren Spalten des Rahmens des Fettfilters die unteren Halterungen des Aktivkohlefilters
einsetzen.
d) Den oberen Teil des Aktivkohlefilters an den Fettfilter bis zum Moment der Blockierung der
Schnappverschlüsse andrücken.
e) Den Metallfettfilter erneut einsetzen.
f) Die Vorderblende schließen.
Die Beleuchtung besteht aus 2 Halogenlampen mit je 20 W.
Beim Austausch der Halogenlampen gehen Sie bitte folgendermaßen vor:
a) Den Ring um das Halogenglas (Abb. 8) mit einem Schraubendreher oder einem anderen flachen
Werkzeug anheben und herausziehen (den Ring vorsichtig halten).
b) Die Lampe mit Hilfe von einem Stück Papier bzw. Tuch auswechseln.
c) Dann in der umgekehrten Reihenfolge den Ring mit dem Glas wieder einbauen.
Achtung: beim Austauschen dürfen die Halogenlampen nicht mit ungeschützten Händen berührt
werden!
3. Wartung
3.1 Metallfettfilter
3.3. Beleuchtung.

7
3.4. Reinigung
Während der normalen Reinigung der Dunstabzugshaube dürfen folgende Dinge nicht verwendet werden:
•feuchte Lappen oder Schwämme und ein Wasserstrahl.
•Lösungsmittel und Alkohol, da diese die Lackierung der Oberflächen matt werden lassen können.
•ätzende Substanzen, insbesondere zur Reinigung von Flächen, die aus rostfreiem Stahl hergestellt
wurden.
•eine harte, rauhe Bürste.
Es wird die Verwendung eines leicht angefeuchteten Lappens und neutraler Reinigungsmittel empfohlen.

8
Dear Customer
You are now a user of the newest generation kitchen extractor hood of DT 6340E, DT8340E,
DT9340E type.
This hood has been designed and manufactured specially with a view to satisfying your
expectations and it will certainly constitute a fitting element of a modern kitchen. The modern
structural solutions and the newest technologies used in production of this hood guarantee its high
effectiveness and good appearance.
Please read these instructions carefully before installing the hood. They will make you avoid
mistakes during installation and operation of the hood.
We wish you a lot of satisfaction from choosing our kitchen extractor hood.
DT 6340E, DT8340E, DT9340E kitchen extractor hood was designed to remove kitchen fumes. It requires
installation of a conduit discharging used air to the outside. The conduit (usually a pipe Ø150 mm) shall not
be longer than 4-5 m. The hood can operate as an odour absorber after installation of an active carbon filter.
In such case a conduit discharging used air to the outside is not necessary, but it is recommended to install an
air exhaust guide.
The kitchen hood is an electrical appliance manufactured according to class II of shock protection.
It has its own lighting and an exhaust fan which can be set to one of three rotational speeds.
The hood was designed for permanent installation on a vertical wall over a gas or electric cooker.
The hood consists of the following elements (Fig. 1):
1. Hood body [C], equipped with lights and the fan unit,
CONTENTS
I Characteristics
II Components
III Technical data
IV Operating conditions
V Installation
1. Installation of the wall hanger
2. Installation of the hood
3. Connecting to the power network and operation check
4. Setting the operation mode of the kitchen extractor hood
4.1. Setting the air extractor mode of operation of the hood
4.2. Setting the odour absorber mode of operation of the hood
4.3 Fan speeds
VI Operation and maintenance
1. Operational safety
2. Operation
2.1. Control panel
2.2. Program function
3. Maintenance
3.1. Metal grease filters
3.2. Carbon filter
3.3. Lighting
3.4. Cleaning
Notes
I. Characteristics
II. Components

9
2. The decorative cover consisting of the top funnel A and the bottom funnel B,
3. Wall hanger of the hood [D] and the hanger of the top decorative cover [E],
4. Air exhaust guide [F],
5. Set of mounting plugs.
1. The kitchen hood was designed for removal of kitchen fumes to the outside. It should be connected to an
appropriate ventilation duct (do not connect the hood to any chimney, smoke or flue-gas ducts which are in
use).
2. The device shall be installed at the distance of at least 650 mm above the working top of an electric
cooker and 700 mm - of a gas cooker.
3. Do not leave open flame under the hood. When removing pots from the burners set the flame to its
minimum level.
4. Any food cooked in fat shall be constantly monitored, since overheated fat can ignite very easily.
5. The grease filter of your kitchen hood should be cleaned at least every 2 months, because a filter soaked
with grease becomes easily flammable.
6. Pull the plug of the power cord from a wall socket before any cleaning, filter replacement or repair
operation.
7. If any other non-electric devices are used in the same room as the hood (e.g. liquid fuel ovens, flow-
through or volumetric water heaters), it is necessary to provide appropriate ventilation (air supply).
Safe operation is possible when during simultaneous operation of the hood and combustion devices
dependent on air supply the negative pressure of not more than 0.004 milibar is maintained at the location of
these devices inside the room (this point does not apply when the hood is used as an odour absorber).
8. When connecting to 220V power supply network use an electric socket in working order
To install the hood proceed as follows:
1. Install the wall hanger [D] at the appropriate level.
2. Hang the hood body [C] on the hanger [D]
3. Connect the hood to the ventilation duct.
III. Technical Data
Characteristics Hood type
DT 6340E, DT8340E, DT9340E
Supply voltage AC 230V 50Hz
Fan motor 1
Lighting 2x20W halogens
Number of grease filters 2 (3 for 90 cm model)
Fan speeds 3
Width [cm] 60, 90 or 120
Depth [cm] 50
Height [cm]
Outlet [ø mm] 150
Capacity [m
3
/h] 550
Power consumption [W] 160
Noise level [dBA] 56
Operational mode Extractor/Absorber
Colour INOX
Supply voltage AC 230V 50Hz
IV. Operating conditions
V. Installation

10
4. Connect the hood to the power network.
5. Install the wall hanger [E] at the appropriate level.
6. Install the telescopic column of the masking cover.
a) Trace a vertical line on the wall to indicate the center of the cooker plate,
b) Hold a hood hanger profile [D] to the wall (Fig. 3), set it symmetrically in relation to the central line,
with the distance between the holes in the profile and the cooker plate amounting to min. 960 mm,
level the profile preliminarily, indicate the spacing of mounting holes on the wall,
c) Drill the holes as indicated on the wall, using drills of diameter corresponding to the attached
expansion plugs, drive the plugs in and then screw the hanger profile to the wall
a) Hang the hood body on the installed hanger [D], level it with adjusting screws [J] and then tighten the
screw [I] preventing the hood from sliding off the hanger,
b) If required, install the appropriate conduit for discharge of air to a ventilation duct,
c) Attach the telescoping column of the masking cover [A and B] on the mounted hood (Fig. 1)
d) Extend the top masking cover [N] (Fig. 4) to the required height, indicate its max. reach on the center
line, remove the cover,
e) Hold the hanger of the top masking cover [E] at the center line, at a distance of 65 mm from the
indicated point of max. reach (Fig. 4), indicate the mounting holes on the wall and install the hanger as
described under d). Install the air guide [F] if required (Fig. 4), using the same mounting screws,
f) Install the masking cover column again and, using apprpriate screws, fix it to the bottom masking cover
and the top hanger profile,
g) Connect the hood to the power supply network.
After connecting the device to the power supply network (in accordance with the requirements defined
above) it is necessary to check the lighting of the hood and whether its motor works correctly.
The wall socket shall be accessible for disconnecting the plug after the hood is installed.
In the extractor mode air is discharged to the outside by a special conduit. In that setting any carbon filters
shall be removed.
The hood can be connected to the opening discharging air to the outside by means of a rigid or
flexible conduit of 150 mm diameter, and appropriate clamps for conduits which should be purchased in a
shop selling installation materials.
A qualified installer should be commissioned to make the connection
In this option filtered air returns to the room through cut outs on both sides of the top funnel. In this setting it
is necessary to install the carbon filter; installation of the air exhaust guide is recommended.
1. Installation of the wall hanger
2. Installation of the hood
3. Connecting to the power network and operation check
4. Setting the operation mode of the kitchen extractor hood
4.1 Setting the air extractor mode of operation of the hood
4.2 Setting the odour absorber mode of operation of the hood

11
The lowest and medium speeds should be used under normal conditions and with low concentration of
fumes. The top speed should be used in case of high concentration of kitchen fumes, e.g. during frying or
grilling.
All safety instructions included in this manual shall be observed without exception!
Grease filters and active carbon filters should be cleaned and replaced according to manufacturer’s
instructions, or more frequently in periods of intensive use (more than 4 hours a day).
If a gas cooker is used it is forbidden to leave uncovered flame. When removing pots from gas burners set the
flame to its minimum level.
Always make sure that flame does not extend outside the pot. Such a situation causes undesired energy losses
and dangerous heat build-ups.
The hood should not be used for other purposes than those for which it was designed.
Operation of the hood can be controlled by means of a combined switch.
Fig. 4
-- informaton about mode of work the hood
-„0, 1, 2, 3”, - motor speed selection buttons.
-„ ” – lighting on / off.
Regular maintenance and cleaning of the device will guarantee its good and fault-less operation, and extend
its life. Attention should be paid to replacing grease and carbon filters according to manufacturer’s
instructions .
1. Cleaning.
Grease filters should be cleaned every two months during normal operation of the hood, in a dishwasher or
manually, using mild detergent or liquid soap.
2. Replacement
To dismantle the filter proceed as follows:
a) remove the bottom cover by releasing the lock catch,
b) remove the metal grease filter
4.3 Fan speeds
VI Operation and maintenance
1. Operational safety
2. Operation
2.1 Control panel
3. Maintenance
3.1 Metal grease filters

12
1. Operation.
Carbon filters can be used only when the hood is not connected to any ventilation duct.
Filters with active carbon can absorb odours until they are saturated. They cannot be washed or regenerated
and should be replaced at least every 2 months or more frequently in case of very intensive use.
2. Replacement.
a) Remove the metal grease filter,
b) Remove the carbon filter situated on aluminium filter
c) Install a new filter on the aluminium filter
The lighting system consists of two halogen lamps of 20 W power each.
To replace a light bulb proceed as follows:
d) Using a flat tool or screwdriver prise the ring holding the halogen lamp glass (Fig. 8) and, holding it,
remove to the outside.
e) Replace the bulb using a piece of cloth or paper for that purpose.
f) Then reinstall the ring and the glass proceeding in reverse order.
Note: Make sure that you do not touch the halogen bulb to be installed with your
bare fingers!
The following shall be avoided during normal cleaning of the hood:
•wet cloth or sponge and water jet,
•solvents or alcohols which might dull lacquered surfaces,
•caustic agents, particularly in regard to cleaning stainless steel elements,
•hard, rough cloth
It is recommended to us moist cloth and neutral cleaning agents.
3.2. Carbon filter
3.3. Lighting
3.4. Cleaning

13

14
Notes

15
Notes
