Gorilla Carts GOR2541D User manual

MODELO # GOR2541D
CARRO BASCULANTE
PARA DE 10 PIES CÚBICOS
MODEL # GOR2541D
10 CUBIC FOOT
DUMP CART
For product inquiries:
Tricam
7677 Equitable Drive
Eden Prairie, MN 55344
800-867-6763
www.gorillacarts.com
6/14
•Important Safety Instructions
•Assembly Instructions
•Parts and Hardware Identification
CAUTION: Read, understand and follow ALL instructions before using this product.
WARNING: Not for recreational use. Persons should never ride in the dump cart.
U.S. Patent #s 6,851,756, 7,210,697,
7,390,065, 7,441,792, 7,818,865, 7,887,141
Canada Patent #s 2,503,869, 2,590,949
China Patent 中国发明专利ZL
200680000909.0
Other U.S. and Foreign Patents Pending
Questions, problems, or missing parts? Before returning to your retailer, visit
us online at www.gorillacarts.com and complete the replacement parts
submission form or call our customer service department at 1-800-867-6763,
9 a.m. - 4 p.m., CST, Monday-Friday.
Preguntas sobre el producto:
Tricam
7677 Equitable Drive
Eden Prairie, MN 55344
800-867-6763
www.gorillacarts.com
• Instrucciones Importantes de Seguridad
• Instrucciones de Ensamblaje
• Información de Piezas y Herrajes
PRECAUCIÓN: Leer, entender y seguir TODAS
las instrucciones antes de usar este producto.
ADVERTENCIA: No usar para fines recreativos. Las personas nunca
deben montarse en el carrito.
Núm. de Patentes de EE. UU
6,851,756, 7,210,697, 7,390,065,
7,441,792, 7,818,865, 7,887,141.
Núm. de Patentes de Canadá:
2,503,869, 2,590,949.
Núm. de Patente de China:
中国发明专利ZL 200680000909.0.
Otras Patentes de EE. UU. o
Extranjeras Pendientes
¿Preguntas, problemas o piezas faltantes? Antes de devolverlo al minorista,
visítanos en Internet en www.gorillacarts.com y completa nuestro formulario de
piezas de repuesto o llama a nuestro departamento de servicio al cliente al
1-800-867-6763, de 9 a.m. a 4 p.m., Hora Estándar del Centro, de Lunes a
Viernes.

A
B
C
C
D
E
F
G
H
I
I
I
I
J
K
Pieza Descripción Cantidad
Bandeja 1
Ensamble del seguro del porta-basuray 1
Puntal posterior 2
Estructura posterior 1
Ensamble del eje posterior 1
Estructura delantera 1
Puntal delantero 2
Ensamble del eje frontal 1
Rueda 4
Manija 1
Kit de aditamentos 1
A
B
C
D
E
F
G
H
I
J
K
1
CONTENIDO DEL PAQUETE
(consulte la sección Aditamentos
para obtener más detalles)
A
B
C
C
D
E
F
G
H
I
I
I
I
J
K
PACKAGE CONTENTS
Part Description Quantity
Tray 1
Dump Lock Assembly 1
Rear Strut 2
Rear Frame 1
Rear Axle Assembly 1
Front Frame 1
Front Strut 2
Front Axle Assembly 1
15" Tire 4
Handle 1
Hardware Kit (see Hardware Contents for details) 1
A
B
C
D
E
F
G
H
I
J
K
1

ADVERTENCIAS Y PRECAUCIONES
LEE CON CUIDADO TODAS LAS INSTRUCCIONES ANTES DE USAR.
Si no entiendes estas instrucciones, o necesitan ser aclaradas o explicadas
aún más, por favor, llamar a nuestra línea de asistencia gratuita al
1-800-867-6763
• No exceda la capacidad de carga total máxima de 544,31 kg o la
capacidad de carga de volcado máxima de 226,80 kg.
• El índice de peso está calculado en base a una carga distribuida
uniformemente.
• No permita que los niños utilicen el carrito sin supervisión.
Este carrito no es un juguete.
• No utilice este carrito para transportar pasajeros.
• Este carrito no está diseñado para utilizarse en autopistas.
• No exceda los 8 km/h.
• La capacidad de peso nominal está basada en una carga distribuida de
manera uniforme.
• No cargues artículos en los bordes superiores de la bandeja.
• Si alguna de las piezas se daña, rompe o pierde; no uses el carrito hasta
obtener la pieza de repuesto.
• No uses este carrito sobre superficies o para transportar objetos que
puedan causar daños a los neumáticos o la cámara. No infles los
neumáticos a más de 32 PSI (2,2 BAR).
• Se recomienda revisar el carrito antes de cada uso para detectar
cualquier daño.
• GUARDA ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS.
2
ADITAMENTOS
8
4
5
AA
HH
20
9
KK
II
JJ
2
LL
DD
20
FF
BB
4
MM
NN
2
2
OO
1
4
GG
1
M8 x 20mm
Perno cabeza
de hongo
Arandela
plana M11
Espaciador
para las
ruedas
M8 x 38mm
Perno cabeza
de hongo
Arandela
plana M8
M6 x 20
Perno de
hombro
Contratuerca
M8
Arandela
plana M12
Contratuerca
M6
Arandela
plana M6
Contratuerca
M12
M8 x 62mm
Perno cabeza
de botón interna
Cantidad Imagen
Pieza Descripción Cantidad Imagen
Pieza Descripción
Llave allen
Las imágenes no están a escala
4
CC M8 x 35mm
Perno cabeza
de hongo
EE M8 x 20mm
Perno cabeza
de botón interna
2
HARDWARE CONTENTS
WARNINGS AND CAUTIONS
READ ALL INSTRUCTIONS BEFORE USE.
If you do not understand these instructions, need further clarification or
further explanation, please call our toll free answer line at 1-800-867-6763,
Monday through Friday, 9:00 a.m. – 4:00p.m., CST.
• Do not exceed the overall maximum load capacity of 1,200 lbs. or the maximum
dumping load capacity of 500 lbs. The weight rating is based on an evenly
distributed load.
• Do not allow children to use the cart without supervision. This cart is not a toy.
• Do not use this cart for transporting passengers.
• This cart is not intended for highway use.
• Do not exceed 5 mph.
• Distribute load evenly on the surface of the tray.
• Do not load items on the top edges of the tray.
• If any parts become damaged, broken or misplaced, do not use the cart until
replacement parts have been obtained.
• Do not use the cart on surfaces or for transporting objects that can cause damage to the
pneumatic tires or tubes.
• Do not inflate the tires to more than 32 PSI (2.20 BAR).
• It is recommended that the cart be inspected for damage before each use.
• KEEP THESE INSTRUCTIONS FOR FURTHER REFERENCE.
2
Quantity PicturePart
M8 x 20mm
Carriage Bolt 8
4Wheel Spacer
5
M8 x 38mm
Carriage Bolt
AA
DD
OO
20
9
M8 Flat
Washer
M11 Flat
Washer
JJ
HH
II
2
M6 x 17
Shoulder Bolt
KK
CC
Description Quantity Picture
M8 Lock Nut 20
Part
EE
Description
M8 x 20mm
Internal Button
Head Bolt
2
BB
M12 Flat
Washer
4
LL
MM
M6 Lock Nut 2
M6 Flat Washer 2
NN
Allen Wrench 1
M12 Lock Nut 4
FF
1M8 x 62mm
Internal Button
Head Bolt
Images are not to scale
4
M8 x 35mm
Carriage Bolt
GG

INSTRUCCIONES DE ENSAMBLAJE
Fig. 1
Aditamentos utilizados
Nota: Durante cada paso del ensamblaje, ensamble todos los aditamentos y
apriete a mano. Una vez que todos los aditamentos estén instalados según
el paso correspondiente, apriételos.
1. Fije la estructura del eje frontal (H)
a la estructura delantera (F) con cuatro
pernos cabeza de hongo M8 x 20 mm
(DD), cuatro contratuercas M8 (KK) y
cuatro arandelas M8 (GG).
Fije los extremos exteriores de la
varilla de dirección con dos pernos de
hombro M6 x 20 mm (FF),
contratuercas M6 (MM) y arandelas
(NN), como se muestra en la Fig. 1.
Apriete todos los pernos con la mano
hasta terminar el paso 2.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y el
diagrama anterior. No intente ensamblar el producto si falta alguna pieza o
si éstas están dañadas. Póngase en contacto con el Departamento de
Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje: Destornillador Phillips,
alicates y juego de dados (o dos llaves ajustables).
(No se incluyen las herramientas)
3
DD
x 4
Arandela
plana M8
KK Contratuerca M8 x 4
M8 x 20mm
Perno cabeza
de hongo
x 4
MM
Contratuerca M6 x 2
NN
Arandela
plana M6 x 2
GG
x 2
M6 x 16
Perno de
hombro
FF
F
H
DD
KK
NN
MM
GG
FF
ASSEMBLY INSTRUCTIONS
Fig. 1
Hardware Used
Note: During each step of assembly, assemble all hardware and hand
tighten. Once all the hardware is installed for that particular step, tighten all
the hardware.
1. Attach the front axle assembly
(H) to the front frame (F) using four
M8 x 20mm carriage bolts (DD),
four M8 lock nuts (KK), and four M8
washers (GG).
Attach the outer ends of the
steering linkage using two M6 x
17mm shoulder bolts (FF), M6 lock
nuts (MM), and M6 washers (NN),
as shown in Fig. 1.
Hand tighten all bolts until after
Step 2.
PREPARATION
Before beginning assembly of product, make sure all parts are present.
Compare parts with package contents list and diagram above. If any part is
missing or damaged, do not attempt to assemble the product. Contact
customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly: Phillips screwdriver and metric socket set
(or two adjustable wrenches). (tools not included)
3
DD
x 4
M8 Flat
Washer
KK M8 Lock Nut x 4
x 4
MM
M6 Lock Nut x 2
NN
M6 Flat Washer x 2
GG
x 2
M6 x 17mm
Shoulder Bolt
FF
F
H
DD
KK
NN
MM
GG
FF
M8 x 20mm
Carriage Bolt

INSTRUCCIONES DE ENSAMBLAJE
2. Fije los puntales
delanteros (G) para conectar
el ensamble del eje frontal (H)
a la estructura delantera (F)
con cuatro pernos cabeza de
hongo M8 x 20 mm (DD),
cuatro contratuercas M8 (KK)
y cuatro arandelas M8 (GG),
como se muestra en la Fig. 2.
Apriete firmemente todos los
pernos de los pasos 1 y 2.
4
3. Deslice los puntales
posteriores (C) hacia los
extremos del ensamble del
eje posterior (E) como se
muestra en la Fig. 3.
Fig. 2
Aditamentos utilizados
Fig. 3
DD
x 4
Arandela
plana M8
KK Contratuerca
M8
x 4
M8 x 20mm
Perno cabeza
de hongo
x 4
GG
C
C
E
G
G
H
F
DD
DD
DD
KK
KK
GG
GG
ASSEMBLY INSTRUCTIONS
Fig. 2
Hardware Used
2. Attach the front struts (G)
to connect the the front axle
assembly (H) to the front
frame (F) using four M8 x
20mm carriage bolts (DD),
using four M8 lock nuts (KK),
and four M8 washers (GG),
as shown in Fig. 2.
Tighten all bolts from Step 1
and Step 2 securely.
Fig. 3
4
DD
x 4
M8 Flat
Washer
KK M8 Lock Nut x 4
x 4
GG
G
G
H
F
DD
DD
DD
KK
KK
GG
GG
3. Slide the rear struts (C)
onto the ends of the rear
axle assembly (E), as
shown in Fig. 3.
C
C
E
M8 x 20mm
Carriage Bolt

INSTRUCCIONES DE ENSAMBLAJE
Fig. 5 Fig. 6
4. El ensamble del eje
posterior (E) se fija a la
sección posterior de la
estructura posterior (D).
Revise dos veces la
ubicación de la estructura
posterior (D) antes de
ensamblarla en el tubo.
Los orificios laterales de
la estructura posterior (D)
deben estar mirando
hacia la parte posterior
de la bandeja (A).
Consulte las etiquetas
delantera y posterior en
la parte posterior de la
estructura posterior (D)
para confirmar que la
ubicación está correcta,
como se muestra en las
figuras 4, 5 y 6.

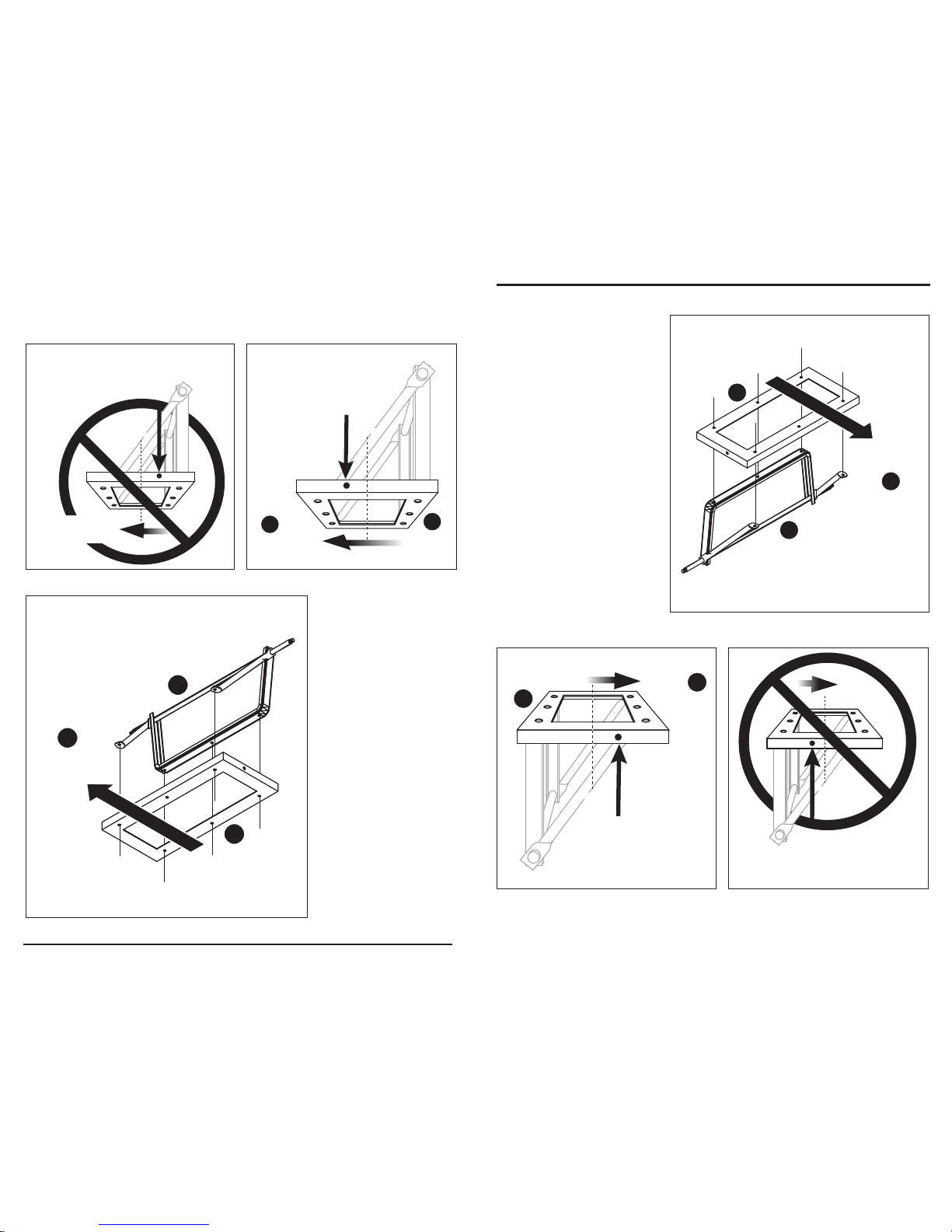

NOTA: Si la estructura posterior (D) no está instalada correctamente, como
se muestra en la Fig. 6, la instalación del ensamble del seguro del
porta-basura (B) en el paso 6 no se enganchará cuando la bandeja del carrito
(A) esté hacia abajo. 5
EL ORIFICIO LATERAL
FRENTE AL CENTRO ESTÁ
Center
Line
Centro
EL FRENTE
DE LA
BANDEJA
CORRECTO
EL ORIFICIO LATERAL
DETRÁS DEL CENTRO ESTÁ
Center
Line
Centro
INCORRECTO
Fig. 4
EL FRENTE
DE LA BANDEJA
D
A
A
D
E
EL FRENTE
DE LA
BANDEJA
ASSEMBLY INSTRUCTIONS
Fig. 5 Fig. 6
4. The rear axle assembly (E)
attaches to the rear section of
the rear frame (D).
Double check the rear frame
(D) placement before
assembling to the tub. The
side holes on the rear frame
(D) must be towards the rear of
the tray (A). Please reference
the front and rear labels on the
backside of the rear frame (D)
to confirm correct placement,
as shown in Fig. 4, 5 and 6.
NOTE: If the rear frame (D) is installed incorrectly, as shown in Fig. 6, the dump
lock assembly (B) installation in Step 6 will not engage when the cart tray (A) is
in the down position.
5
SIDE HOLE IN REAR
OF CENTER IS
Center
Line
Center
FRONT
OF TRAY
CORRECT
SIDE HOLE IN FRONT
OF CENTER IS
Center
Line
Center
FRONT
OF TRAY
INCORRECT
Fig. 4
FRONT
OF TRAY
D
A
A
D
E

INSTRUCCIONES DE ENSAMBLAJE

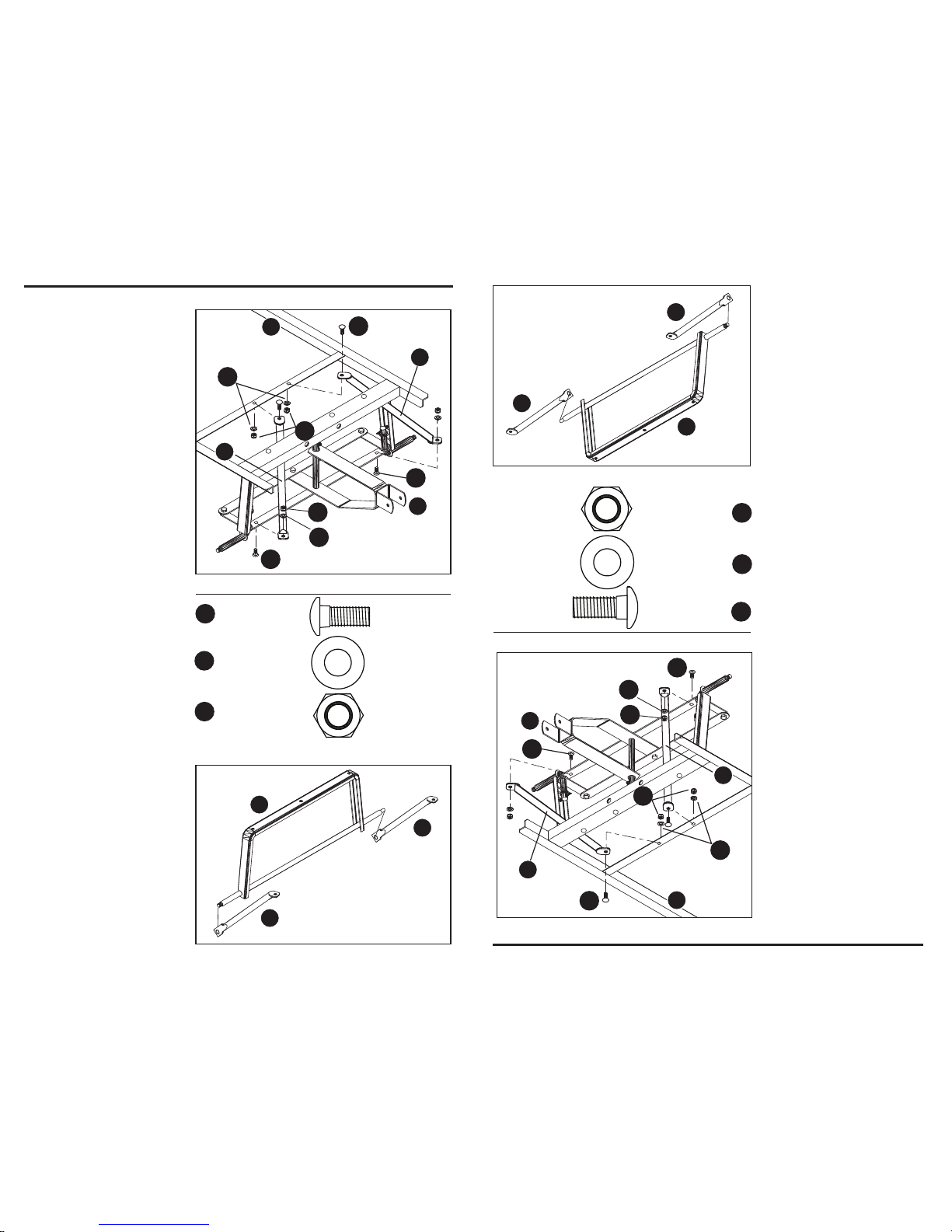

5. Fije el ensamble del eje
posterior (E) con los puntales
posteriores (C) y la estructura
posterior (D) a la bandeja (A)
con pernos cabeza de hongo
M8 x 38 mm (BB), un pernos
cabeza de hongo M8 x 35 mm
(CC), seis contratuercas M8
(KK), seis arandelas M11
(HH), y seis arandelas M8
(GG), como se muestra en la
Fig. 7.
Use el pernos cabeza de
hongo M8 x 35 mm (CC) en la
parte central delantera de la
estructura posterior (D), como
se muestra en la Fig. 7.
6
Fig. 7
Aditamentos utilizados
Consulte las
paso 4, fig. 5
para confirmar
que la colocación
esta correcto
El frente
de la
bandeja
M8 x 20mm
pernos cabeza
de hongo
x 5
x 1
x 6
M8 x 25mm
pernos cabeza
de hongo
Arandela plana M8
CC
BB
GG
A
D
EKK
CC
HH
BB
GG
x 6
KK Contratuerca
M8
x 6
HH Arandela
plana M11
ASSEMBLY INSTRUCTIONS
Fig. 7
Hardware Used
5. Attach the rear axle
assembly (E) with the rear
struts (C) and the rear frame
(D) to the tray (A) using five
M8 x 38 carriage bolts (BB),
one M8 x 35mm carriage
bolts (CC), six M8 lock nuts
(KK), six M11 washers (HH),
and six M8 washers (GG), as
shown in Fig. 7.
Use the one M8 x 35mm
carriage bolts (CC) in the
front center location of the
rear frame (D), as shown in
Fig. 7.
6
x 5
x 1
x 6 x 6
M8 Flat
Washer
KK
CC
M8 Lock Nut
x 6
HH M11 Flat
Washer
BB
GG
M8 x 35mm
Carriage Bolt
M8 x 38mm
Carriage Bolt
Front
of tray
A
D
EKK
CC
HH
BB
GG

INSTRUCCIONES DE ENSAMBLAJE
Fig. 8
Aditamentos utilizados
6. Fije la estructura posterior
(D) a la estructura delantera (F)
pernos cabeza de botón interna
M8 x 20 mm (EE), dos
contratuercas M8 (KK) y cuatro
arandelas M8 (GG), como se
muestra en la Fig. 8.
7
x 2
x 2
Arandela plana
M8
Contratuerca
M8
x 2
Aditamentos utilizados
x 3 x 3
Arandela plana
M8 Contratuerca
M8
x 3
Fig. 9
7. Fije el ensamble del seguro del
porta-basura (B) a la bandeja (A)
con tres pernos cabeza de hongo
M8 x 20 mm (CC), tres
contratuercas M8 (KK), tres
arandelas M11 (HH), y tres
arandelas M8 (GG), como se
muestra en la Fig. 9.
Si el ensamble del seguro del
porta-basura (B) no se engancha
cuando baja la bandeja del carrito
(A), revise dos veces la ubicación
de la estructura posterior (D) en el
paso 4.
M8 x 20mm
pernos cabeza
de hongo
M8 x 20mm
Perno cabeza
de botón interna
KK
GG
EE
KK
GG
CC x 3
HH Arandela
plana M11
A
BGG
CC
HH
KK
ASSEMBLY INSTRUCTIONS
Fig. 8
Hardware Used
6. Attach the rear frame (D) to
the front frame (F) using two M8
x 20mm internal button head
bolts (EE), two M8 lock nuts
(KK), and two M8 washers (GG),
as shown in Fig. 8.
7
x 2
x 2
M8 Flat Washer
KK M8 Lock Nut
GG
D
F
EE
EE
GG
KK
x 2
Hardware Used
x 3 x 3
x 3
Fig. 9
7. Attach the dump lock assembly
(B) to the tray (A) using three M8
x 35mm carriage bolts (CC),
three M8 lock nuts (KK), three
M11 washers (HH), and three M8
washers (GG), as shown in Fig.
9. If the dump lock assembly (B)
does not engage when you lower
the cart tray (A), please double
check the placement of the rear
frame (D) in Step 4.
M8 x 20mm
Internal Button
Head Bolt
EE
M8 Flat Washer KK M8 Lock Nut
GG
M8 x 35mm
Carriage Bolt
CC
A
BGG
CC
HH
KK
x 3
HH M11 Flat
Washer
D
F
EE
EE
GG
KK

INSTRUCCIONES DE ENSAMBLAJE
8. Fije las cuatro ruedas
(I) colocando primero los
espaciadores para las
ruedas (II) en cada eje, y
luego las ruedas (I) y las
arandelas planas M12
(JJ), y las contratuercas
M12 (LL), como se
muestra en la Fig. 10.
8
9. Fije la manija (J) a la
horquilla en el ensamble
del eje frontal (H) con el
perno cabeza de botón
interna M8 x 60 mm
(AA), la contratuerca M8
(KK) y la arandela M8
(GG), como se muestra
en la Fig. 11.
Aditamentos utilizados
X 4Espaciador
para las ruedas
Arandela
plana M12
X 4
Contratuerca
M12
X 4
II
JJ
LL
Fig. 10
I
II
JJ
LL
Fig. 11
Aditamentos utilizados
X 1M8 x 60mm
Perno cabeza
de botón interna
x 1
x 1
Arandela
plana M8
Contratuerca
M8
AA KK
GG
ASSEMBLY INSTRUCTIONS
8
Fig. 10
Hardware Used
8. Attach the four wheels
(I) by first placing the wheel
spacers (II) onto each axle,
then the wheels (I) and
M12 flat washers (JJ), and
M12 lock nuts (LL), as
shown in Fig. 10.
I
X 4Wheel Spacer
II
II
JJ
JJ
M12 Flat Washer X 4
LL
LL
M12 Lock Nut X 4
Fig. 11
Hardware Used
9. Attach the handle (J) to
the yoke on the front axle
assembly (H) using the M8
x 62mm internal button
head (AA), M8 lock nut
(KK), and M8 washer (GG),
as shown in Fig. 11.
AA X 1M8 x 62mm
Internal Button
Head Bolt
x 1
x 1
M8 Flat Washer
KK M8 Lock Nut
GG
AA
GG
KK
H
J
AA
GG
KK
H
J

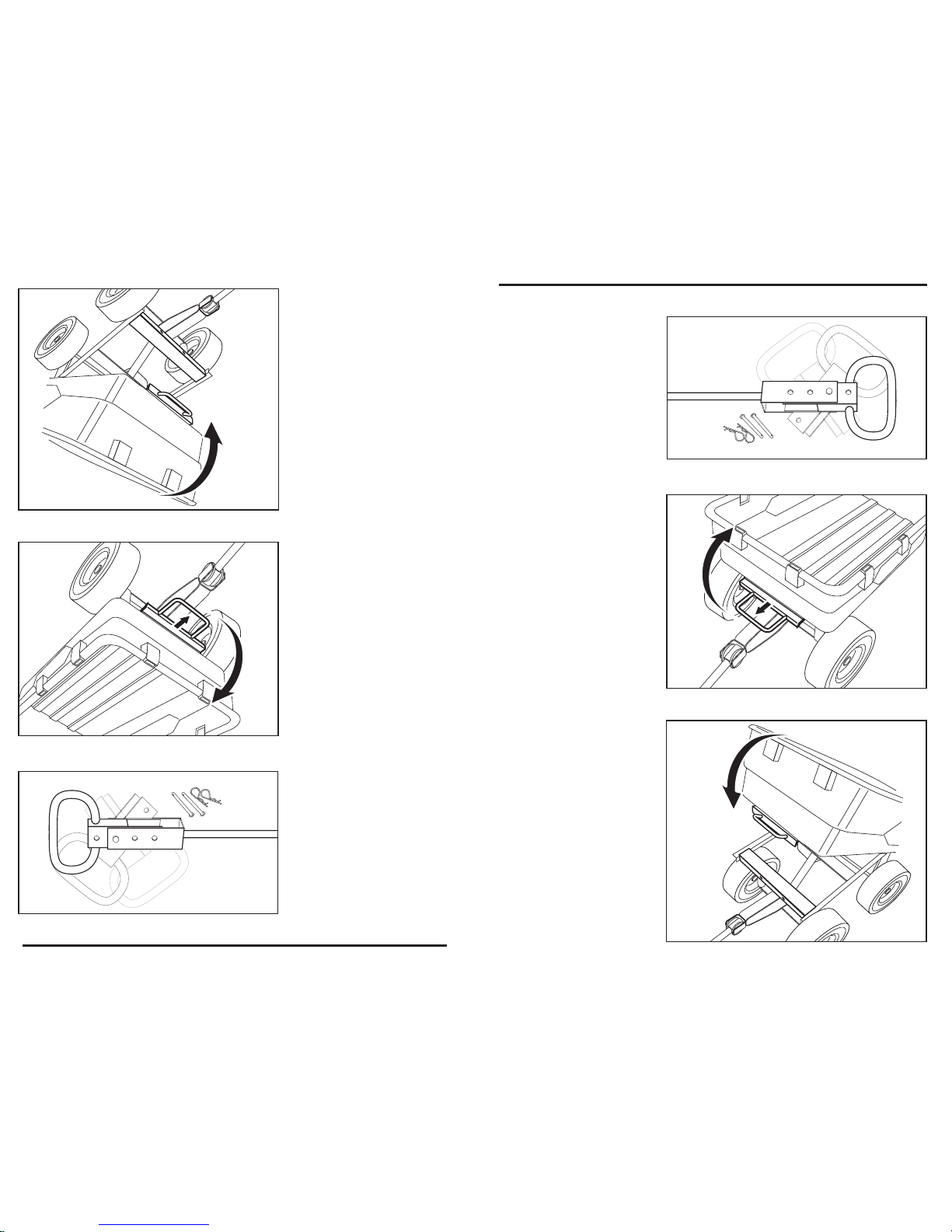

OPERATION INSTRUCTIONS
1. USING THE DUMPING
FEATURE
To use the dumping feature,
pull the dumping release
handle forward in order to
release the tray from the
locking mechanism. Lift the
release handle in order to
rotate the tray upward into
the dumping position, as
shown in Fig. 2.
USING THE SWIVEL
HANDLE
1. Remove clips and
cotter pins.
2. Rotate the handle and
insert cotter pin. Secure
by attaching the clip.
3. The second cotter pin
is used to attach the
handle to the trailer hitch,
as shown in Fig. 1.
2. RETURNING THE TRAY
TO THE LOWERED
POSITION
Return the tray back to the
lowered position and verify
that the dumping release
handle locks in place, as
shown in Fig. 3.
9
Fig. 2
Fig. 3
Fig. 1
Fig. 2
Fig. 3
Fig. 1
INSTRUCCIONES DE OPERACIÓN
1. PARA UTILIZAR LA
CARACTERÍSTICA DE
VOLCADO
Para utilizar la característica
de volcado, jale la manija de
liberación de volcado hacia
delante para liberar la
bandeja del mecanismo de
bloqueo. Levante la manija
de liberación para girar la
bandeja hacia arriba a la
posición de volcado, como
se muestra en la Fig. 2.
PARA UTILIZAR LA MANIJA
GIRATORIA
1. Retire los sujetadores y
los pasadores de chaveta.
2. Gire la manija e inserte
los pasadores de chaveta.
Fíjela con el sujetador.
3. El segundo pasador de
chaveta se usa para fijar la
manija al enganche de
remolque, como se muestra
en la Fig. 1.
2. PARA VOLVER A
COLOCAR LA BANDEJA
EN LA POSICIÓN BAJA
Vuelva a colocar la bandeja
en la posición baja y
verifique que la manija de
liberación de volcado se
bloquee en su lugar, como
se muestra en la Fig. 3.
9

B
C
D
E
F
G
H
I
I
I
I
J
K

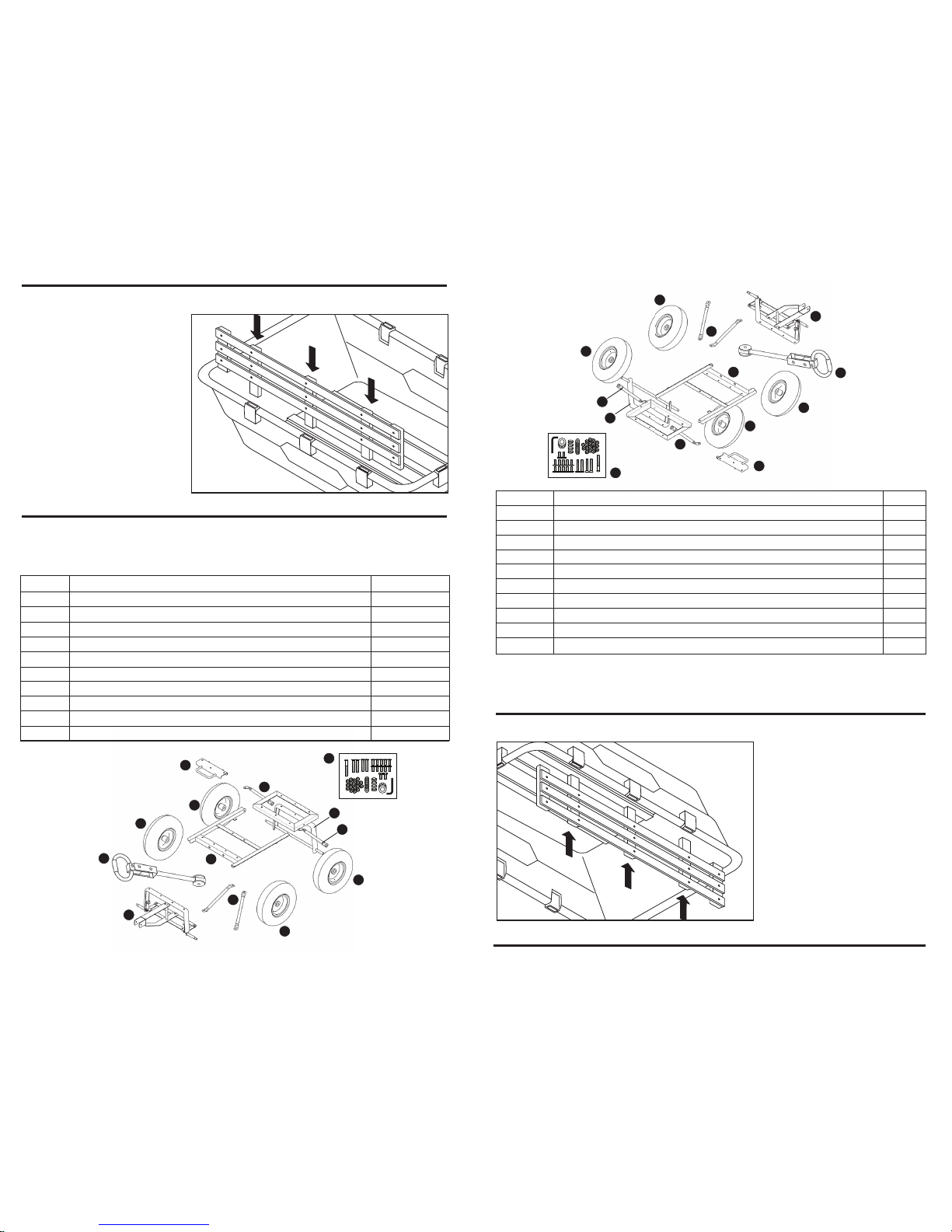

REPLACEMENT PARTS LIST
10
Part Description Quantity
Dump Lock Assembly 1
Rear Strut 2
Rear Frame 1
Rear Axle Assembly 1
Front Frame 1
Front Strut 2
Front Axle Assembly 1
Wheel 4
Handle 1
Hardware Kit (see Hardware Contents for details) 1
B
C
D
E
F
G
H
I
J
K
OPERATION INSTRUCTIONS
STAKE OUT SIDES
To increase the cubic foot
capacity of this item, these 8
pockets can be used to fit
stake out side panels as
shown. Actual pocket
dimensions: 0.75in x 2.5in
as shown in Fig. 1.
Fig. 1
For replacement parts, visit us online at www.gorillacarts.com to fill out a
replacement parts submission form or call our customer service department at
1-800-867-6763, 9 a.m. - 4 p.m., CST, Monday-Friday
B
C
D
E
F
G
H
I
I
I
I
J
K
LISTA DE PIEZAS DE REPUESTO
10
INSTRUCCIONES DE OPERACIÓN
BOLSILLOS LATERALES
Para incrementar los pies
cúbicos de este artículo, estos
8 bolsillos pueden utilizarse en
los paneles laterales como se
muestra. Estos bolsillos eal
dimensionada de 1.9cm x
6.35cm, como se muestra en
la Fig. 1.
Fig. 1
Pieza Descripción Cantidad
Ensamble del seguro del porta-basuray 1
Puntal posterior 2
Estructura posterior 1
Ensamble del eje posterior 1
Estructura delantera 1
Puntal delantero 2
Ensamble del eje frontal 1
Rueda 4
Manija 1
Kit de aditamentos (consulte la sección Aditamentos para obtener más detalles) 1
B
C
D
E
F
G
H
I
J
K
Para obtener piezas de repuesto, visítenos en www.gorillacarts.com o llame a
nuestro Departamento de Servicio al Cliente al 1-800-867-6763, de lunes a
viernes de 9 a.m. a 4 p.m., hora central estándar.
