Graco AutoClean2 Instruction Manual

Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2003, Graco Inc. is registered to I.S. EN ISO 9001
309955 Rev.B
Operation / Fonctionnement / Funcionamiento /
Funzionamento / Funcionamento / Bediening
AutoClean2™
3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure
Model 287293 / Modèle 287293 / Modelo 287293 / Modello 287293 / Modelo 287293 / Model 287293
ti4353a

WARNING
2309955B
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• Use equipment only in well ventilated area.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.
• Ground equipment and conductive objects in work area. See Grounding instructions, 309941.
• Use only conductive hoses.
• Hold gun firmly to side of grounded pail when triggering into pail.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate medical attention.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Do not spray without tip guard and trigger guard installed.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.
ELECTRIC SHOCK HAZARD
Improper grounding, setup, or usage of the system can cause electric shock.
• Turn off and disconnect power cord before servicing equipment.
• Use only grounded electrical outlets.
• Use only 3-wire extension cords.
• Ensure ground prongs are intact on sprayer and extension cords.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eyewear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
•Gloves
• Hearing protection
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.

MISE EN GARDE
309955B 3
MISE EN GARDE
DANGER D’INCENDIE ET D’EXPLOSION
Les vapeurs inflammables, vapeurs de solvant et de peinture par exemple, sur le lieu de travail peuvent
s’enflammer ou exploser. Pour prévenir un incendie ou une explosion:
• N’utiliser l’équipement que dans des locaux bien ventilés.
• Supprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques
portatives et bâches plastique (risque de décharge d’électricité statique).
• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni allumer ou éteindre la lumière
en présence de vapeurs inflammables.
• Raccorder le matériel et les objets conducteurs se trouvant dans la zone de travail à la terre. Voir les
instructions de Mise à la terre 309941.
• N’utiliser que des flexibles conducteurs.
• Tenir le pistolet fermement contre la paroi d’un seau mis à la terre lorsqu’on pulvérise dans le seau.
• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique,
arrêter le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été
identifié et résolu.
DANGER D’INJECTION
Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant
défectueux risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais
il s’agit en fait d’une blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement
un médecin.
• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.
• Ne pas mettre la main devant la buse de projection.
• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
• Ne pas pulvériser sans garde-buse ni sous-garde.
• Verrouiller la gâchette à chaque arrêt de la pulvérisation.
• Observer la Procédure de décompression de ce manuel à chaque arrêt de la pulvérisation
et avant tout nettoyage, contrôle ou entretien du matériel.
DANGER DE DÉCHARGE ÉLECTRIQUE
Une mauvaise mise à la terre, un mauvais réglage ou une mauvaise utilisation du système peut
provoquer une décharge électrique.
• Mettre hors tension et débrancher le câble d’alimentation avant de procéder à un entretien du
matériel.
• N’utiliser que des prises électriques reliées à la terre.
• N’utiliser que des rallonges à 3 conducteurs.
• S’assurer que les fiches de terre du pulvérisateur et des rallonges sont intactes.
EQUIPEMENT DE PROTECTION DU PERSONNEL
Il est impératif que le personnel porte un équipement protecteur adéquat quand il travaille ou se trouve
dans la zone d’activité de l’installation pour éviter des blessures graves : lésions oculaires, inhalation de
fumées toxiques, brûlures et perte de l’ouïe notamment. Ce matériel comprend ce qui suit, la liste n’étant
pas exhaustive:
• Lunettes de sécurité
• Vêtements de sécurité et un respirateur conformément aux recommandations du fabricant de produit
et de solvant
• Gants
• Casque anti-bruit
RISQUES LIES AUX PIECES EN ALUMINIUM SOUS PRESSION.
N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures
halogénés, ni produits renfermant de tels solvants dans un appareil sous pression en aluminium.
L’utilisation de ces produit peut déclencher une violente réaction chimique et une casse du matériel
et provoquer ainsi de graves dommages corporels et matériels pouvant entraîner la mort.

ADVERTENCIA
4309955B
ADVERTENCIA
PELIGRO DE INCENDIOS Y EXPLOSIONES
Vapores inflamables, como los vapores de disolvente o de pintura en la zona de trabajo pueden
incendiarse o explotar. Para evitar un incendio o explosión:
• Utilice el equipo únicamente en áreas bien ventiladas.
• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, las linternas eléctricas
y las cubiertas de plástico (arcos estáticos potenciales).
• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de
pulverización.
• Conecte a tierra el equipo y los objetos conductores eléctricamente de la zona de trabajo. Vea las
instrucciones de la Conexión a tierra, 309941.
• Utilice únicamente mangueras conductoras de electricidad.
• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la
pistola hacia el interior de la misma.
• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar
inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.
PELIGRO DE INYECCIÓN
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán
en la piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una
herida grave que puede conducir a la amputación. Consiga atención médica inmediatamente.
• No coloque la mano o los dedos sobre la boquilla de pulverización, ni apunte la pistola hacia nadie
ni ninguna parte del cuerpo.
• No coloque la mano sobre la boquilla de pulverización.
• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
• Nunca pulverice sin la protección de la boquilla y el seguro del gatillo.
• Enganche el seguro del gatillo cuando no esté pulverizando.
•SigaelProcedimiento de descompresión de este manual, cuando deje de pulverizar y antes
de limpiar, revisar o reparar el equipo.
PELIGRO DE DESCARGA ELÉCTRICA
Una conexión a tierra, montaje o utilización incorrectos del sistema puede causar descargas eléctricas.
• Apague y desconecte la alimentación eléctrica antes de desconectar el equipo.
• Utilice únicamente tomas eléctricas conectadas a tierra.
• Utilice únicamente cables de extensión de 3 hilos.
• Compruebe que los terminales de conexión a tierra del pulverizador y de los cables de extensión
están intactas.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento
del equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones
oculares, la inhalación de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero
no está limitado a:
• Gafas de protección
• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del líquido y del disolvente
• Guantes
• Protección auditiva
PELIGRO DE PIEZAS DE ALUMINIO PRESURIZADAS
No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados
o productos que contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias
podrían provocar peligrosas reacciones químicas y ruptura del equipo, y causar la muerte, lesiones
graves y daños materiales.

PERICOLO
309955B 5
PERICOLO
PERICOLO DI INCENDI ED ESPLOSIONI
I fumi infiammabili, come il solvente e i fumi di vernici, in area di lavoro possono esplodere o prendere
fuoco. Per prevenire un incendio o un’esplosione:
• Utilizzare i macchinari sono in aree ben ventilate.
• Eliminare tutte le fonti di incendio, come le fiamme pilota, le sigarette, le lampade elettriche portatili
e le coperture in plastica (pericolo di archi statici).
• Mantenere l’area di lavoro libera da materiali di scarto inclusi solventi, stracci e petrolio.
• Non collegare o scollegare i cavi di alimentazione o accendere o spegnere luci in presenza di fumi
infiammabili.
• Collegare a terra le apparecchiature e gli oggetti conduttivi nell’area di lavoro. Fare riferimento
aMessa a terra, 309941.
• Utilizzare solo flessibili conduttivi.
• Tenere ferma la pistola su un lato di un secchio collegato a terra quando si attiva nel secchio.
• Se vi sono scariche statiche o se si rileva una scossa arrestare immediatamente l’operazione.
Non utilizzare questa apparecchiatura fin quando il problema non è stato identificato e corretto.
PERICOLO DI INIEZIONE
Fluido ad alta pressione dalla pistola, perdite nei flessibili o componenti rotti possono lesionare la pelle.
Può sembrare un semplice taglio, ma in realtà è una grave lesione che può portare a un’amputazione.
Richiedere assistenza medica immediata.
• Non puntare la pistola su nessuno o su alcuna parte del corpo.
• Non mettere la mano sull’ugello.
• Non interrompere o deviare perdite con la mano, col corpo, con i guanti o uno straccio.
• Non spruzzare senza protezione dell’ugello e protezione del grilletto installate.
• Innescare sempre il gancio di sicurezza quando non si spruzza.
• Seguire la Procedura di decompressione in questo manuale quando si smette di spruzzare
e prima di pulire, eseguire interventi di manutenzione o di riparazione dell’attrezzatura.
PERICOLO DI SCOSSE ELETTRICHE
Il collegamento a terra non corretto, un’inizializzazione o un uso improprio del sistema può causare una
scossa elettrica.
• Disattivare e arrestare il cavo di alimentazione prima di eseguire la manutenzione dell’attrezzatura.
• Utilizzare solo uscite elettriche con messa a terra.
• Utilizzare solo cavi di estensione a tre fili.
• Accertarsi che le prolunghe con messa a terra siano integre sullo spruzzatore e sui cavi di
estensione.
ATTREZZATURA DI PROTEZIONE PERSONALE
Indossare una protezione adeguata durante il funzionamento, la manutenzione o quando si è in area
di lavoro del macchinario per proteggersi dal pericolo di lesioni gravi: lesioni agli occhi, inalazione di
fumi tossici, ustioni e perdita dell’udito. L’apparecchiatura di protezione include ma non è limitata a:
• Occhiali protettivi
• Indumenti e respiratore come raccomandato dal produttore del fluido e del solvente
• Guanti
• Protezione auricolare
PERICOLO DA PARTI IN ALLUMINIO PRESSURIZZATE
Nelle attrezzature in alluminio pressurizzate non utilizzare mai 1,1,1-tricloroetano, cloruro di metilene,
altri solventi a base di idrocarburi alogenati o fluidi contenenti tali solventi. L’uso di tali sostanze può
causare serie reazioni chimiche e danni all’attrezzatura e può provocare la morte, gravi lesioni e danni
materiali.

ADVERTÊNCIA
6309955B
ADVERTÊNCIA
PERIGO DE INCÊNDIO E EXPLOSÃO
Os vapores inflamáveis na área de trabalho, tais como os provenientes de solventes e tintas, podem
inflamar-se ou explodir. Para ajudar a evitar incêndios e explosões:
• Utilize o equipamento apenas em áreas bem ventiladas.
• Elimine todas as fontes de ignição, como, por exemplo, luzes piloto, cigarros, luzes eléctricas
portáteis e plásticos de protecção (potencial arco estático).
• Mantenha a área de trabalho sem detritos, incluindo solvente, panos e gasolina.
• Não ligue nem desligue cabos de alimentação ou luzes na presença de vapores inflamáveis.
• Ligue o equipamento e os objectos condutores presentes na área de trabalho à terra. Consulte
as instruções de Ligação à terra , 309941.
• Utilize apenas tubos flexíveis condutores.
• Segure a pistola firmemente apoiando-a na parede do balde em contacto com a terra, quando
estiver a descarregar para dentro do mesmo.
• Se ocorrerem faíscas de estática ou se sentir um choque eléctrico, interrompa a utilização
imediatamente. Não utilize o equipamento até identificar e eliminar o problema.
PERIGO DE INJECÇÃO
O produto a alta pressão proveniente da pistola, fugas nos tubos flexíveis ou componentes danificados
poderá provocar lesões na pele. As lesões podem ter o aspecto de um simples corte, porém, constituem
ferimentos graves capazes de conduzir à amputação. Obtenha aconselhamento médico imediato.
• Não aponte a pistola a ninguém nem a nenhuma parte do corpo.
• Não coloque as mãos sobre o bico.
• Não tente interromper ou desviar fugas com a mão, o corpo, uma luva ou um pano.
• Não comece a pintar sem que o protector do bico e o dispositivo de segurança do gatilho estejam
instalados.
• Engate o dispositivo de segurança do gatilho quando não estiver a pintar.
•SigaoProcedimento de Descompressão neste manual, quando parar de pintar e antes de dar
início aos procedimentos de limpeza, verificação ou manutenção.
PERIGO DE CHOQUE ELÉCTRICO
Se os procedimentos de ligação à terra, instalação ou utilização do sistema não forem os adequados,
poderão ocorrer choques eléctricos.
• Desligue o cabo de alimentação antes de efectuar procedimentos de manutenção no equipamento.
• Utilize unicamente tomadas eléctricas ligadas à terra.
• Utilize unicamente extensões trifilares.
• Certifique-se de que os pinos de ligação à terra estão intactos no equipamento e nos fios de
extensão.
EQUIPAMENTO DE PROTECÇÃO PESSOAL
Deve usar equipamento de protecção adequado quando utilizar e efectuar procedimentos de
manutenção no equipamento, ou quando se encontrar na área de funcionamento do mesmo.
O equipamento de protecção protege-o de lesões graves, tais como lesões oculares, inalação de
vapores tóxicos, queimaduras e perda de audição. O equipamento protector inclui o seguinte, apesar
de não se limitar a tal:
• Protecção para os olhos
• Vestuário protector e máscara, como recomendado pelo fabricante do produto e solvente
• Luvas
• Protecção para os ouvidos
PERIGO DE PEÇAS DE ALUMÍNIO PRESSURIZADO
Não utilize 1,1,1-tricloroetano, cloreto de metileno, outros solventes de hidrocarboneto halogenado ou
produtos que contenham os solventes referidos em equipamento de alumínio pressurizado. A utilização
dos produtos referidos pode provocar reacções químicas violentas e avaria do equipamento e resultar
em morte, lesões graves e danos em bens.

WAARSCHUWING
309955B 7
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
Brandbare dampen in het werkgebied zoals die van oplosmiddelen en verf kunnen ontbranden of
exploderen. Voorkom brand en explosies o.a. als volgt:
• Gebruik de apparatuur alleen in goed geventileerde ruimtes.
• Zorg dat er geen ontstekingsbronnen zijn, zoals waakvlammen, sigaretten, draagbare elektrische
lampen en kunststof druppelopvangers (deze kunnen statische vonkoverslag geven).
• Houd de werkruimte vrij van afval, ook verdunning, poetslappen en benzine.
• Haal geen stekkers uit stopcontacten, steek geen stekkers in stopcontacten en doe geen lampen
aan of uit als er brandbare dampen aanwezig zijn.
• Aard de apparatuur en alle elektrisch geleidende voorwerpen en apparaten in het werkgebied. Zie
Aardingsvoorschriften in 309941.
• Alleen elektrisch geleidende slangen gebruiken.
• Houd het pistool stevig tegen de zijkant van een geaarde emmer gedrukt terwijl u in de emmer spuit.
• Als u merkt dat er sprake is van enige statische elektriciteit of u een schok voelt, stop dan
onmiddellijk met werken. Gebruik het systeem pas weer als u de oorzaak van het probleem kent
en het probleem verholpen is.
INJECTIEGEVAAR
Vloeistof dat onder hoge druk uit pistool, uit lekkende slangen of uit beschadigde onderdelen komt,
dringt door de huid naar binnen in het lichaam. Dit kan eruit zien als een gewone snijwond, maar er
is sprake van ernstig letsel. Raadpleeg onmiddellijk een arts.
• Het pistool nooit op iemand of op enig lichaamsdeel richten.
• De hand nooit op de spuittip plaatsten.
• Nooit proberen lekkages te stoppen met uw handen, het lichaam, handschoenen of een doek.
• Niet spuiten als de tipbeveiliging en veiligheidspal van de trekker niet zijn aangebracht.
• Vergrendel de veiligheidspal van de trekker altijd wanneer u niet spuit.
• Volg altijd de Drukontlastingsprocedure in deze handleiding wanneer u ophoudt met spuiten,
vóór reiniging, controle, of onderhoud aan de apparatuur.
GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Slechte aarding, onjuiste installatie of onjuist gebruik van het systeem kan elektrische schokken
veroorzaken.
• Zet het toestel uit via de hoofdschakelaar en haal de stekker uit het stopcontact voordat u onderhoud
gaat plegen aan de apparatuur.
• Alleen geaarde stopcontacten gebruiken.
• Alleen 3-draads verlengkabels gebruiken.
• Zorg ervoor dat de aardingspennen op het spuitapparaat en verlengkabels intact zijn.
PERSOONLIJKE BESCHERMINGSMIDDELEN
U moet geschikte beschermingsmiddelen dragen als u de apparatuur bedient, onderhoudt en als u in het
werkgebied aanwezig is – dit om u mede te beschermen tegen ernstig letsel, zoals oogletsel, inademing
van giftige dampen, brandwonden en gehoorverlies. Dergelijke apparatuur is o.a. (maar is hier niet tot
beperkt):
• Een veiligheidsbril
• Kleding en een ademhalingsfilter, zoals aanbevolen door de fabrikant van het gebruikte vloeistoffen
en oplosmiddelen
• Handschoenen
• Gehoorbescherming
GEVAREN VAN ALUMINIUM ONDERDELEN ONDER DRUK
Gebruik in aluminium apparatuur onder druk geen 1,1,1-trichloorethaan, methyleenchloride, andere
halogeenkoolwaterstof-oplosmiddelen of vloeistoffen die dergelijke oplosmiddelen bevatten. Gebruik van
dergelijke stoffen kan leiden tot een chemische reactie waardoor de apparatuur kan barsten wat kan
resulteren in dodelijk of ernstig letsel en beschadiging van eigendommen.

Pressure Relief / Décompression / Descompresión / Sfogo della pressione / Descompressão / Drukontlasting
8309955B
Pressure Relief / Décompression / Descompresión /
Sfogo della pressione / Descompressão / Drukontlasting
1 Turn Pressure to lowest
setting. Switch power
OFF. Unplug sprayer.
2 Engage trigger safety.
Remove tip and guard.
3 Disengage trigger safety.
Trigger gun into grounded
pail to relieve pressure.
4 Open drain valve.
1 Régler la pression sur
minimum. Mettre sur
ARRÊT. Débrancher
le pulvérisateur.
2 Verrouiller la gâchette.
Démonter la buse et la
garde.
3 Déverrouiller la gâchette.
Actionner le pistolet en le
plongeant dans un seau
mis à la terre pour
relâcher la pression.
4 Ouvrir la vanne de
décharge.
1 Gire el botón de presión
hasta el ajuste más bajo.
Coloque el interruptor
de potencia en OFF.
Desenchufe el
pulverizador.
2 Enganche el seguro del
gatillo. Retire la boquilla
y la protección.
3 Desenganche el seguro
del gatillo. Dispare la
pistola en un recipiente
conectado a tierra para
liberar la presión.
4 Abra la válvula de
drenaje.
1 Impostare la pressione
sull’impostazione più
bassa. SPEGNERE
l’alimentatore. Scollegare
lo spruzzatore.
2 Inserire la sicura.
Rimuovere la protezione
e l’ugello.
3 Disinserire la sicura
del grilletto Premere il
grilletto per scaricare la
pressione in un secchio
collegato a terra.
4 Aprire la valvola di
scarico.
1 Regule a Pressão para
a posição mais baixa.
Desligue o equipamento.
Retire a ficha da tomada.
2 Engate o dispositivo de
segurança do gatilho.
Retire o bico e a
protecção.
3 Desengate o dispositivo
de segurança do gatilho.
Accione a pistola para
um balde em contacto
com a terra para efectuar
a descompressão.
4 Abra a válvula de retorno.
1 Draai de druk op de
laagste stand. Zet de
aan/uit-knop op OFF.
Haal het spuitapparaat
los.
2 Zet de trekker op de
vergrendelstand.
Verwijder de tip en
de beschermkap.
3 Haal de trekker weer van
de vergrendelstand. Druk
de trekker in en spuit in
een geaarde bak om de
druk te ontlasten.
4 Draai het afvoerventiel
open.
2
ti4439a
ON
OFF
ti4272a
-
2
CONTRACTOR CONTRACTOR II
FTX
2
CONTRACTOR CONTRACTOR II
FTX
ti2719a
2

Setup / Installation / Puesta en marcha / Setup / Instalação / Opstellen
309955B 9
Setup / Installation / Puesta en marcha /
Setup / Instalação / Opstellen
1 Relieve pressure; page 8. 2 Remove suction and
drain tubes from paint.
Place drain tube into
waste pail and wipe
suction tube clean.
3 Place suction tube in
appropriate cleaning
fluid.
4 Close drain valve. Plug in
sprayer.
Switch power ON.
1 Décompression, page 8. 2 Sortir les tuyaux d’aspira-
tion et de vidange de la
peinture. Placer le tuyau
d’aspiration dans le
seau de récupération
et essuyer le tuyau
d’aspiration.
3 Plonger le tuyau d’aspira-
tion dans un liquide de
nettoyage approprié.
4 Fermer la vanne de
vidange. Brancher le
pulvérisateur.
Mettre en MARCHE.
1 Libere la presión,
página 8.
2 Retire de la pintura los
tubos de aspiración y de
drenaje. Coloque el tubo
de drenaje en un recipi-
ente de desecho y limpie
el tubo de drenaje.
3 Introduzca el tubo de
aspiración en un líquido
de limpieza adecuado.
4 Cierre la válvula de
drenaje. Enchufe el
pulverizador.
Coloque el interruptor
de potencia en ON.
1 Fare sfogare la pres-
sione, a pagina 8.
2 Rimuovere i flessibili di
aspirazione e di scarico
dalla vernice. Inserire il
flessibile di scarico nel
secchio dei rifiuti e lavare
il flessibile di aspirazione.
3 Inserire il flessibile di
aspirazione nel fluido
appropriato per la pulizia.
4 Chiudere la valvola di
scarico. Collegare lo
spruzzatore/avviare
il motore.
ACCENDERE
l’interruttore.
1 Efectue a descom-
pressão; página 8.
2 Retire os tubos de
sucção e de drenagem
da tinta. Coloque o tubo
de drenagem no balde
de resíduos e lave bem
o tubo de sucção.
3 Coloque o tubo de
sucção num líquido de
limpeza adequado.
4 Feche a válvula de
retorno. Ligue o equi-
pamento.
Ligue a corrente.
1 Ontlast de druk
(zie blz. 8).
2 Verwijder de aanzuig- en
afvoerbuis uit de verf.
Plaats de afvoerbuis in de
afvalemmer en veeg de
aanzuigbuis schoon.
3 Plaats de aanzuigbuis in
een geschikte reinigings-
vloeistof.
4 Sluit de afvoerkraan. Sluit
het spuittoestel aan.
Draai de hoofdschakelaar
op ON.
2PAINT
WASTE
ti4451a ti4452a
H
2
O
ti2712a
ti4440a
ON
OFF

Setup / Installation / Puesta en marcha / Setup / Instalação / Opstellen
10 309955B
5 To save paint from hose
and pump, trigger gun into
paint pail and increase
pressure. When cleaning
fluid appears, release gun
trigger.
6 Turn pressure all the way
down. Open drain valve.
7 Place gun in AutoClean
connector.
8 Screw connector onto gun
(5 - 6 turns).
5 Pour expulser la peinture
du flexible et de la pompe,
presser sur la gâchette en
orientant le pistolet dans
un seau de peinture et
augmenter la pression.
Quand le liquide nettoyant
sort du pistolet, relâcher
la gâchette.
6 Réduire complètement la
pression. Ouvrir la vanne
de décharge.
7 Brancher le pistolet sur le
raccord AutoClean.
8 Visser le raccord sur le
pistolet (5-6 tours).
5 Para recuperar la pintura
de la manguera y de la
bomba, dispare la pistola
hacia el interior del cubo
de pintura y aumente la
presión. Cuando comience
a salir el líquido de lim-
pieza, suelte el gatillo.
6 Reduzca completamente
la presión. Abra la válvula
de drenaje.
7 Coloque la pistola en el
conector AutoClean.
8 Enrosque el conector en
la pistola (5 - 6 vueltas).
5 Per non fare rimanere
vernice nel flessibile e
nella pompa, aumentare
la pressione ed attivare la
pistola nel secchio della
vernice. Quando fuoriesce
fluido pulito, rilasciare il
grilletto della pistola.
6 Abbassare completamente
la pressione. Aprire la
valvola di scarico.
7 Posizionare la pistola nel
connettore AutoClean.
8 Avvitare il connettore sulla
pistola (5-6 giri).
5 Para poupar a tinta
existente no tubo flexível
e bomba, accione a pistola
para o balde de tinta e
aumente a pressão. Assim
que aparecer o líquido de
limpeza, solte o gatilho da
pistola.
6 Reduza totalmente a
pressão. Abra a válvula
de retorno.
7 Coloque a pistola no
conector AutoClean.
8 Aparafuse o conector
à pistola (5-6 voltas).
5 Om de verf uit de slang en
de pomp te bewaren moet
u met het pistool in een
bak spuiten en de druk
verhogen. Zodra er rei-
nigingsvloeistof verschijnt,
moet u de trekker van het
pistool loslaten.
6 Draai de druk op de
laagste stand. Draai de
afvoerkraan open.
7 Plaats het pistool in de
AutoClean-connector.
8 Schroef de koppeling op
het pistool (5 à 6 slagen).
PAINT
ti2770a
ti4271a
ti4272a
-
ti2719a
ti4358a
ti4352a

Setup / Installation / Puesta en marcha / Setup / Instalação / Opstellen
309955B 11
9 Lock trigger open.
aContractor II and FTX:
Lock trigger in open position
as shown.
bContractor, Silver and Flex
Guns: Use trigger lock
clip (A).
1 Slide open end over back of
handle.
2 Rotate trigger lock clip 90° to
lock trigger open.
9 Verrouiller la gâchette en
position ouverte.
aContractor II et FTX:
verrouiller la gâchette en
position ouverte comme
indiqué.
bPistolets Contractor, Silver
et Flex: utiliser le clip de
verrouillage (A).
1 Pousser la partie ouverte
sur la partie arrière de la
poignée.
2 Tourner le clip de 90° pour
verrouiller la gâchette en
position ouverte.
9 Bloquee el gatillo en posición
abierta.
aContractor II y FTX:
Bloquee el gatillo en posición
abierta, tal como se muestra.
bPistolas Contractor, Silver
y Flex Guns: Utilice el clip
de bloqueo del gatillo (A).
1 Deslice el extremo abierto
sobre la parte posterior de la
empuñadura.
2 Gire 90° el clip de bloqueo
del gatillo para bloquear éste
en posición abierta.
9 Bloccare il grilletto su aperto.
aContractor II e FTX:
Bloccare la sicura in posizi-
one aperta come indicato.
bPistole Contractor, Silver
eFlex:Utilizzare il fermo di
blocco della sicura (A).
1 Fare scorrere l’estremità
aperta sul retro dell’impu-
gnatura.
2 Ruotare il blocco del grilletto
di 90° per tenere aperta la
sicura.
9 Bloqueie o gatilho na posição
aberta.
aContractor II e FTX:
bloqueie o gatilho na posição
aberta, tal como ilustrado.
bPistolas Contractor, Silver
e Flex: use a patilha de
bloqueio do gatilho (A).
1 Faça deslizar a extremidade
aberta sobre a parte de trás
do punho.
2 Rode a patilha de bloqueio
do gatilho 90° para bloquear
o gatilho na posição aberta.
9 Zet de trekker in de open
vergrendelde stand.
aContractor II en FTX:
Vergrendel de trekker
in de open stand, zoals
aangegeven.
bContractor-, Silver- en
Flex-pistolen: Gebruik de
trekkervergrendelingsclip (A).
1 Schuif het open uiteinde over
de achterzijde van de hendel.
2 Draai clip van de trekker-
beveiliging 90° om de trekker
in de open stand vast te
zetten.
ti4441a A
ti4434a
ti4349a
ti4350a

Startup / Démarrage / Puesta en marcha / Avviamento / Colocação em serviço / Opstarten
12 309955B
Startup / Démarrage / Puesta en marcha / Avviamento / Colocação em serviço / Opstarten

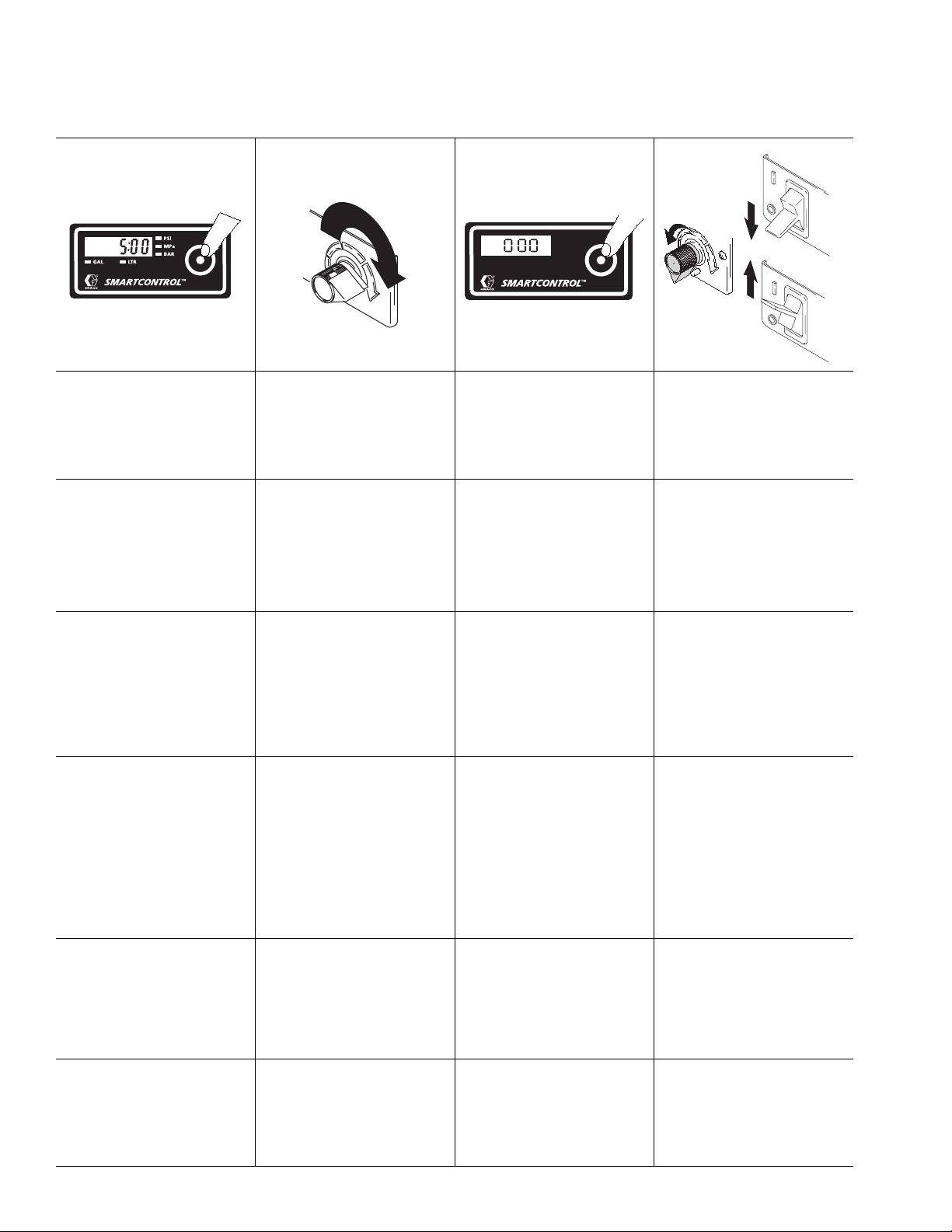

1 Press display button until timer
appears.
Time display varies by sprayer.
2 To start cleaning process, turn
pressure control knob to highest
setting for high speed flush.
AutoClean counts down to 0:00.
AutoClean may be repeated. 3 To Repeat AutoClean: a Turn pressure control knob to
lowest setting.
or
b Turn power switch OFF.
c Turn power switch ON.
and
d Repeat steps 1 and 2.
1 Appuyer sur le bouton
d’affichage jusqu’à ce que
le minuteur apparaisse.
Affichage du temps varie suivant
les pulvérisateurs.
2 Pour lancer le nettoyage, tourner
le bouton de réglage de pression
au maximum pour obtenir un
rinçage ultra-rapide.
AutoClean compte à rebours jusqu’à
0:00.
AutoClean peut être renouvelé.
3 Pour renouveler AutoClean:
a Tourner le bouton de réglage
de pression sur minimum.
ou
b Positionner le bouton M-A sur
ARRET.
c Mettre le bouton marche-arrêt
sur MARCHE.
et
d Répéter les étapes 1 et 2.
1 Pulse el botón de visualización
hasta que aparezca el tiempo.
La visualización del tiempo varía
según el pulverizador.
2 Para comenzar el proceso de
limpieza, gire el mando de con-
trol de presión hasta el ajuste
más alto para conseguir un
lavado a alta velocidad.
AutoClean cuenta hasta 0:00.
Podría repetirse la limpieza
automática con AutoClean.
3 Para repetir la limpieza
automática:
a Gire el mando de control de la
presión hasta el ajuste más bajo.
O
b Coloque el interruptor de
potencia en OFF.
c Coloque el interruptor de
encendido en ON.
y
d Repita los pasos 1 y 2.
1 Premere il pulsante del display
fino a quando non viene visuali-
zzato il timer.
I tempi indicati variano in base allo
spruzzatore.
2 Per avviare il processo di puli-
tura ruotare la manopola di con-
trollo della pressione al massimo
per un lavaggio ad alta velocità.
AutoClean effettua un conteggio alla
rovescia fino a 0:00.
È possibile ripetere la procedura di
AutoClean.
3 Per ripetere la procedura di
AutoClean:
a Ruotare la manopola del con-
trollo di pressione completa-
mente in senso antiorario
e portarla sull’impostazione
minima. O
b SPEGNERE l’interruttore di
alimentazione.
c ACCENDERE l’interruttore di
alimentazione.
e
d Ripetere i passi 1 e 2.
1 Prima o botão do visor até
aparecer o temporizador.
O tempo varia consoante o equipa-
mento.
2 Para iniciar o processo de lim-
peza, rode o botão regulador da
pressão para a posição mais
elevada, para obter um fluxo de
alta velocidade.
A AutoClean faz a contagem
decrescente até 0:00.
A AutoClean pode ser repetida.
3 Para repetir a AutoClean:
a Rode o botão regulador da
pressão até à posição mais
baixa. ou
b Desligue o interruptor.
c Ligue o interruptor.
e
d Repita os passos 1 e 2.
1 Druk op de display-knop tot de
timer te zien is.
De tijdsweergave verschilt per spuit-
apparaat.
2 Draai om her reinigingsproces te
starten de knop van de
drukregeling op de hoogste
stand om op hoge snelheid te
spoelen.
AutoClean telt af naar 0:00.
AutoClean mag worden herhaald. 3 AutoClean herhalen: a Draai de knop van de druk-
regeling op de laagste stand.
of
b Draai de hoofdschakelaar op OFF.
c Draai de hoofdschakelaar op ON.
en
d Herhaal stappen 1 en 2.
FULL
ti4354a
ti4265a
ti4266a

Startup / Démarrage / Puesta en marcha / Avviamento / Colocação em serviço / Opstarten
309955B 13
5 When finished, remove
trigger clip from gun
handle.
6 Unscrew connector from
gun. Remove gun from
connector.
7 Close drain valve. 8 With clean fluid, briefly
trigger gun into waste
pail several times to
clear any debris from
front of gun.
5 Une fois l’opération
terminée, enlever le clip
de verrouillage de la
poignée du pistolet.
6 Dévisser le raccord du
pistolet. Séparer le pistolet
du raccord.
7 Fermer la vanne de
décharge.
8 Utiliser un produit pro-
pre, presser plusieurs
fois brièvement sur la
gâchette en orientant le
pistolet dans un seau de
récupération pour
expulser tous les résidus
collés à l’avant du
pistolet.
5 Cuando termine, retire
de la empuñadura de la
pistola el clip del gatillo.
6 Desenrosque el conector
de la pistola. Desmonte la
pistola del conector.
7 Cierre la válvula de
drenaje.
8 Con líquido limpio, dis-
pare varias veces, por
poco tiempo, la pistola
hacia el interior del
recipiente de desecho
para eliminar cualquier
obstrucción de la parte
delantera de la pistola.
5 Una volta terminato,
rimuovere il fermo del
grilletto dall’impugnatura
della pistola.
6 Svitare il connettore dalla
pistola. Rimuovere la
pistola dal connettore.
7 Chiudere la valvola di
scarico.
8 Con il fluido pulito,
attivare brevemente la
pistola nel secchio per
i rifiuti varie volte per
pulire da tutti i detriti
dalla parte anteriore
della pistola.
5 Assim que terminar, retire
a patilha do gatilho do
punho da pistola.
6 Desenrosque o conector
da pistola. Retire a pistola
do conector.
7 Feche a válvula de
retorno.
8 Com líquido de limpeza,
accione a pistola, várias
vezes e por breves
instantes, para o balde
de resíduos para elimi-
nar os detritos da parte
da frente da mesma.
5 Wanneer u klaar bent,
verwijder dan de clip van
de trekker van de hendel
van het pistool.
6 Schroef het koppelstuk los
van het pistool. Haal het
pistool van het koppelstuk.
7 Sluit de afvoerkraan. 8 Spuit kort enkele malen
met schoon materiaal
in de afvalbak om even-
tueel achtergebleven vuil
uit de voorkant van het
pistool te verwijderen.
ti4356a
ti4261a
ti4357a
ti2712a
PAINT
ti2770a

Startup / Démarrage / Puesta en marcha / Avviamento / Colocação em serviço / Opstarten
14 309955B
9 Install tip and guard. 10 Briefly trigger gun into
waste pail to clean tip.
Reverse tip if necessary.
9 Monter la buse
et la garde. 10 Actionner brièvement le pistolet en le tenant
dans un seau à déchets
pour nettoyer la buse.
Retourner la buse si
nécessaire.
9 Instale la boquilla
y la protección. 10 Dispare brevemente la pistola hacia el interior
del recipiente de
desecho para limpiar
la boquilla. Si fuera
necesario, invierta la
posición de la boquilla.
9 Installare ugello
eprotezione. 10 Attivare brevemente la pistola nel secchio per
i rifiuti per pulire l’ugello.
9 Instale o bico e a
respectiva protecção. 10 Accione, por breves instantes, o gatilho da
pistola para o balde de
resíduos, para limpar
o bico. Inverta o bico,
caso seja necessário.
9 Installeer de tip en
de beschermer. 10 Spuit kort in de afvalbak om de tip te reinigen.
Keer de tip om, indien
nodig.
ti4436a

Maintenance / Maintenance / Mantenimiento / Manutenzione / Manutenção / Onderhoud
309955B 15
Maintenance / Maintenance / Mantenimiento / Manutenzione / Manutenção / Onderhoud
Cleaning Valve
Do this procedure if valve is
sticky. This is also recommended
as preventive maintenance when
repacking pump.
1 Remove AutoClean
valve (A).
2 Thread valve onto end of
gun and open valve.
3 Clean debris off exterior
of exposed ball and seat.
Close valve and remove
gun. Install AutoClean
valve (A).
Nettoyage de la vanne
Effectuer cette procédure si la
vanne colle. Cela est conseillé
aussi à titre de maintenance
préventive lorsqu’on remplace
les joints de la pompe.
1 Enlever la vanne
AutoClean (A).
2 Visser la vanne sur
l’extrémité du pistolet
et ouvrir la vanne.
3 Essuyer les résidus collant
à la partie de la bille et du
siège à l’air libre. Fermer
la vanne et démonter le
pistolet. Monter la vanne
AutoClean (A).
Limpieza de la válvula
Realice este procedimiento si la
válvula está muy agarrotada.
También se recomienda como
medida de mantenimiento
preventivo cuando se colocan
nuevas empaquetaduras en la
bomba.
1 Retire la válvula
AutoClean (A).
2 Enrosque la válvula en el
extremo de la pistola y abra
la válvula.
3 Limpie la suciedad del exte-
rior de la bola y el asiento
expuestos. Cierre la válvula
y retire la pistola. Instale la
válvula AutoClean (A).
Pulire la valvola
Eseguire questa procedura se
la valvola è molto incollata. Si
raccomanda questa operazione
come manutenzione preventiva
quando si rimonta la pompa.
1 RImozione della valvola
AutoClean (A).
2 Avvitare la valvola
sull’estremità della pistola
e aprire la valvola.
3 Pulire i detriti dalla parte
esterna della sfera e sede
esposte (A).
Válvula de limpeza
Efectue este procedimento se a
válvula estiver demasiado presa.
Também é recomendado como
manutenção preventiva sempre
que for fazer novamente
o empanque da bomba.
1 Retire a válvula
AutoClean (A).
2 Enrosque a válvula na
extremidade da pistola
e abra a válvula.
3 Limpe os detritos da parte
exterior da esfera e sede
expostas. Feche a válvula
e retire a pistola. Instale
a válvula AutoClean.
De kraan reinigen
Voer deze procedure uit als de
kraan plakkerig is. Deze proce-
dure wordt ook aanbevolen als
preventief onderhoud bij het
opnieuw inpakken van de pomp.
1 Verwijder de Auto-
Clean-kraan (A).
2 Draai de kraan op het
uiteinde van het pistool
en open de kraan.
3 Haal het vuil van de buiten-
zijde van de blootliggende
kogel en zitting. Sluit de
kraan en verwijder het
pistool. Installeer de
AutoClean-kraan (A).
A
ti4443a
ti4490a
ti4360a
ti4363a
A

Maintenance / Maintenance / Mantenimiento / Manutenzione / Manutenção / Onderhoud
16 309955B
Remove AutoClean Install AutoClean
1 Remove AutoClean
valve.
2 Install new gasket
15D541 (A) and Auto-
Clean plug 15C938 (B).
1 Remove AutoClean plug
(B) and gasket (A).
2 Install AutoClean valve.
Démonter AutoClean Installer AutoClean
1 Démonter la vanne
AutoClean.
2 Mettre le joint neuf
15D541 (A) et le
bouchon AutoClean
15C938 (B).
1 Démonter le bouchon
AutoClean (B) et le
joint (A).
2 Monter la vanne
AutoClean.
Desmonte el dispositivo AutoClean Instale el dispositivo AutoClean
1 Desmonte la válvula
AutoClean.
2 Instale una junta nueva
15D541 (A) y un tapón
AutoClean 15C938 (B).
1 Desmonte el tapón
AutoClean (B) y la
junta (B).
2 Instale la válvula
AutoClean.
Rimozione della valvola AutoClean Installazione della valvola AutoClean.
1 Rimozione della valvola
AutoClean.
2 Installare la nuova
guarnizione 15D541
(A)e il tappo AutoClean
15C938 (B).
1 Rimuovere il tappo
AutoClean (B) e la
guarnizione (A).
2 Installazione della
valvola AutoClean.
Retire a AutoClean Instale a AutoClean
1 Retire a válvula
AutoClean.
2 Instale uma nova junta
15D541 (A) e o bujão
AutoClean 15C938 (B).
1 Retire o bujão Auto-
Clean (A) e a junta.
2 Instale a válvula
AutoClean.
AutoClean verwijderen AutoClean installeren
1 Verwijder de
AutoClean-kraan.
2 Breng een nieuwe
pakking 15D541 (A)
en AutoClean-plug
15C938 (B) aan.
1 Verwijder de Auto-
Clean-plug (B) en de
pakking (A).
2 Installeer de Auto-
Clean-kraan.
A
ti4444a
AB
ti4442a
AB
ti4491a
A
ti4491a

Troubleshooting
309955B 17
Troubleshooting
Type of Problem What to Check
If check is OK, go to next check.
What to Do
When check is not OK refer to this column.
Display reads E=02 or E=07 • Gun trigger and prime valve must both be
open
• Plugged lines
• Lock gun trigger open and open prime valve
• Clear blockage
System runs briefly and then stops Prime Valve If prime valve is closed, system may pressurize
to stall - open prime valve
Fluid leaking around gun in AutoClean Seal Verify there is a seal in one end of valve. Install
new RAC5 115524 seal (A) if necessary
System runs in AutoClean mode but does not
clean filter
AutoClean valve Make sure AutoClean valve is open and is
screwed completely onto gun
AutoClean valve sticks open or closed AutoClean valve Run AutoClean cycle with warm soapy water
or mineral spirits to flush contaminants from
valve
Can’t set timer for AutoClean AutoClean valve Pressure must be less than 200 psi, and motor
must be stopped in order to get timer mode
A
ti4493a

Guide de dépannage
18 309955B
Guide de dépannage
Type de problème Que contrôler
Si le contrôle est bon, passer au contrôle suivant.
Intervention
Si le résultat du contrôle n’est pas bon, se
reporter à cette colonne.
L’afficheur indique E=02 ou E=07 • La gâchette du pistolet et la vanne
d’amorçage doivent être tous deux
ouvertes
• Tuyauteries obturées
• Verrouiller la gâchette et ouvrir la vanne
d’amorçage
• Déboucher
Le système fonctionne un court instant et
s’arrête
Vanne d’amorçage Si la vanne d’amorçage est fermée, la pression
système augmente et le système cale – ouvrir
la vanne d’amorçage
Fuite de produit sur le pistolet en mode
AutoClean.
Joint Vérifier s’il y a bien un joint à l’extrémité de
la vanne. Mettre un joint neuf RAC5 115524
si nécessaire
Le système fonctionne en mode AutoClean,
mais ne nettoie pas le filtre
Vanne AutoClean S’assurer que la vanne AutoClean est bien
ouverte et vissées complètement sur le pistolet
La vanne AutoClean reste collée en position
ouverte ou fermée
Vanne AutoClean Effectuer un cycle AutoClean avec de l’eau
savonneuse chaude ou du white spirit pour
éliminer les polluants de la vanne
Impossible de régler le minuteur pour le mode
AutoClean.
Vanne AutoClean La pression doit être inférieure à 200 psi et le
moteur doit être arrêté pour passer en mode
minuteur
A
ti4493a

Localización de averías
309955B 19
Localización de averías
Tipo de problema Qué se debe verificar
Si el control es correcto, pase al control siguiente.
Acción a tomar
Si el control no es correcto, consulte esta
columna.
En el visualizador aparece E=02 ó E=07 • Tanto el gatillo de la pistola como la válvula
de cebado deben estar abiertas
• Líneas obstruidas
• Bloquee el gatillo de la pistola y abra la
válvula de cebado
• Elimine la obstrucción
El sistema funciona durante un momento
y después se para
Válvula de cebado Si la válvula de cebado está cerrada, el
sistema puede presurizarse hasta calarse-
abra la válvula de cebado
Fugas de fluido alrededor de la pistola cuando
está en modo AutoClean (limpieza automática)
Sello Compruebe que hay un sello en uno de los
extremos de la válvula. Si fuera necesario,
coloque un nuevo sello RAC5 115524 (A)
El sistema está en modo AutoClean (limpieza
automática), pero no limpia el filtro
Válvula AutoClean Asegúrese de que la válvula AutoClean está
abierta y completamente enroscada en la
pistola
La válvula AutoClean se atasca en posición
abierta o cerrada
Válvula AutoClean Ejecute el ciclo AutoClean (limpieza
automática) con agua jabonosa caliente
o con alcohol mineral para eliminar los
contaminantes de la válvula
Imposible ajustar el temporizador del modo
AutoClean
Válvula AutoClean Para acceder al modo del temporizador, la
presión debe estar por debajo de 200 psi,
y el motor debe estar parado
A
ti4493a

Individuazione e correzione malfunzionamenti
20 309955B
Individuazione e correzione malfunzionamenti
Tipo di problema Controllo
Se la verifica è positiva, passare al controllo
successivo.
Che cosa fare
Quando la verifica non è positiva fare riferimento
a questa colonna.
Il display indica E=02 o E=07 • Il grilletto della pistola e la valvola di
adescamento devono essere entrambi
aperti
• Linee inserite
• Bloccare il grilletto della pistola e la valvola
di adescamento sulla posizione di apertura
• Correggere il bloccaggio
Il sistema funziona brevemente e quindi
si arresta
Valvola di adescamento Se la valvola di adescamento è chiusa, il
sistema può entrare in stallo – aprire la valvola
di adescamento
Perdite di fluido attorno alla pistola in Auto-
Clean
Guarnizione Verificare che vi sia una guarnizione in
un’estremità della valvola. Installare una
nuova guarnizione RAC5 115524 (A)
se necessario.
Il sistema funziona in modalità AutoClean ma
non pulisce il filtro
Valvola AutoClean Accertarsi che la valvola AutoClean sia aperta
e avvitata bene nella pistola
La valvola AutoClean resta aperta o chiusa Valvola AutoClean Eseguire il ciclo AutoClean con acqua tiepida
saponata o con gelatina minerale per lavare
i contaminanti dalla valvola
Impostare il timer per AutoClean Valvola AutoClean La pressione deve essere inferiore a 200 psi,
ed il motore deve essere fermo per entrare
in modalità timer
A
ti4493a
