Graphite 58G945 User manual

58G945
PILARKA ŁAŃCUCHOWA SPALINOWA
GASOLINE CHAIN SAW
ПИЛА ЦЕПНАЯ БЕНЗИНОВАЯ
ПИЛКА ЛАНЦЮГОВА БЕНЗИНОВА
MOTOROS LÁNCFŰRÉSZ
FERESTRĂU CU LANŢ CU MOTOR
KETTENSÄGE M. VERBRENNUNGSMOTOR
GRANDININIS BENZININIS PJŪKLAS
BENZĪNA ĶĒŽU ZĀĢIS
KETTSAAG (BENSIINIGA)
ВЕРИЖЕН ТРИОН БЕНЗИНОВ
MOTOROVÁ ŘETĚZOVÁ PILA BENZÍNOVÁ
BENZÍNOVÁ REŤAZOVÁ PÍLA
BENCINSKA VERIŽNA ŽAGA
ΒΕΝΖΙΝΟΚΙΝΗΤΟ ΑΛΥΣΟΠΡΙΟΝΟ
MOTOSEGA A CATENA
BENZINSKA LANČANA TESTERA
LANČANA BENZINSKA PILA
ПІЛА ЛАНЦУГОВАЯ БЕНЗІНАВАЯ

3
INSTRUKCJA OBSŁUGI . . . . . . . . . . . . . . . . . . 6
INSTRUCTION MANUAL . . . . . . . . . . . . . . . . 19
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ . . . . . . . 31
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ . . . . . . . . . . . . 43
HASZNÁLATI UTASÍTÁS. . . . . . . . . . . . . . . . . 56
INSTRUCTIUNI DE DESERVIRE . . . . . . . . . . . . 68
BETRIEBSANLEITUNG. . . . . . . . . . . . . . . . . . 80
APTARNAVIMO INSTRUKCIJA. . . . . . . . . . . . . 93
LIETOŠANAS INSTRUKCIJA . . . . . . . . . . . . . 105
KASUTUSJUHEND . . . . . . . . . . . . . . . . . . . 116
ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ . . . . . . . . . 128
INSTRUKCE K OBSLUZE. . . . . . . . . . . . . . . . 141
NÁVOD NA OBSLUHU . . . . . . . . . . . . . . . . . 153
NAVODILA ZA UPORABO . . . . . . . . . . . . . . 165
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ . . . . . . . . . . . . . . . . . . . 177
MANUALE PER L’USO . . . . . . . . . . . . . . . . . 190
UPUTSTVO ZA UPOTREBU . . . . . . . . . . . . . 202
UPUTE ZA UPOTREBU. . . . . . . . . . . . . . . . . 214
ІНСТРУКЦЫЯ ПА ЭКСПЛУАТАЦЫІ . . . . . . . . 226

4
1
12
11 10 9 8 7
2
345
6
13
14
15
17
18
1920
21
22
16
6
21
A
20
10
6
a
c
b
19
B
14
2
1
11
CD
16
17
13
G
T
LH
E
35cm
H
M
A
X
MI
N
9
F
21
3÷4
mm
20
I
JKL

5
II
II
I
I
P
d
T
g
15
X
H
2,5H
M
II
I
II
I
R
22
20
e
U
h
18
Y
II
I
1/3
N
I
II
III
S
20 f
22
21
W
i
Z
O

6
INSTRUKCJA OBSŁUGI
PILARKA ŁAŃCUCHOWA SPALINOWA
58G945
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA PILARKI ŁAŃCUCHOWEJ SPALINOWEJ NALEŻY
UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
BEZPIECZEŃSTWO UŻYTKOWANIA PILAREK ŁAŃCUCHOWYCH SPALINOWYCH
Ostrzeżenie!
Osobom nie zaznajomionym z tekstem instrukcji nie wolno posługiwać się pilarką łańcuchową.●
Pilarkę łańcuchową wolno stosować wyłącznie do przecinania drewna.●
Użytkownik ponosi całkowite ryzyko innego wykorzystania pilarki, mając świadomość, że może ono być niebezpieczne.●
Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania pilarki łańcuchowej.●
MIEJSCE PRACY
W miejscu pracy należy utrzymywać porządek i zapewnić dobre oświetleniea) . Nieporządek i złe oświetlenie
przyczynia się do wypadków zwłaszcza z użyciem pilarek łańcuchowych.
Nie należy dopuszczać dzieci i obserwatorów do miejsca pracy.b) Rozproszenie uwagi operatora może spowodować
utratę kontroli nad urządzeniem.
BEZPIECZEŃSTWO OSOBISTE
Należy stosować wyposażenie ochronne takie jak kombinezon wierzchni, okulary ochronne, obuwie ochronne,a)
kask ochronny, ochronniki słuchu oraz rękawice skórzane. Używanie w odpowiednich warunkach wyposażenia
ochronnego zmniejsza ryzyko obrażeń ciała.
Nie należy przeceniać swoich możliwości. Należy cały czas stać pewnie i w równowadze.b) Umożliwi to lepszą
kontrolę nad pilarką w sytuacjach nieprzewidywalnych.
Nie należy nosić luźnego ubrania lub biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawice z dala odc)
części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
TRANSPORT I PRZECHOWYWANIE
Przenosząc pilarkę należy zgasić silnik, nałożyć osłonę łańcucha tnącego i załączyć hamulec łańcucha.a)
Przenoszenie uruchomionej i nie zabezpieczonej pilarki może doprowadzić do uszkodzenia ciała.
Przenoszenie pilarki jest możliwe tylko trzymając ją za uchwyt przedni.b) Inne miejsca mogą nie zapewnić pewnego
uchwytu a nawet doprowadzić do zranienia.
Pilarkę należy kontrolować. Należy sprawdzać prostoliniowość lub mocowanie części ruchomych, pęknięciac)
części i wszystkie inne czynniki, które mogą mieć wpływ na pracę pilarki. Jeżeli stwierdzi się uszkodzenia, należy
pilarkę przed użyciem naprawić. Przyczyną wielu wypadków jest niewłaściwy sposób konserwacji urządzenia.
Łańcuch tnący powinien być naostrzony i czysty.d) Odpowiednie utrzymanie ostrych krawędzi tnących łańcucha
zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
UŻYTKOWANIE I TROSKA O PILARKĘ
Należy, co jakiś czas sprawdzić prawidłowe działanie hamulca pilarki.a) Niesprawny hamulec może doprowadzić do
nie odłączenia przesuwu łańcucha tnącego w sytuacji zagrożenia.
PRACA
Przed zwolnieniem hamulca łańcucha należy wyłączyć silnik pilarki.●
Należy zachować szczególną ostrożność pod koniec przecinania gdyż pilarka nie mając oporu w postaci materiału●
ciętego opada siłą bezwładności, co może być przyczyną urazów.
Podczas długotrwałej pracy u operatora może wystąpić zjawisko mrowienia bądź odrętwienia palców i dłoni. Należy●
wówczas zaprzestać pracy gdyż odrętwienie zmniejsza precyzję w posługiwaniu się pilarką.
Napełnianie zbiornika paliwa pilarki mieszanką benzynowo olejową należy wykonywać przy wyłączonym silniku i po●
jego ostygnięciu, gdyż istnieje ryzyko rozlania i zapalenia się paliwa od gorących elementów pilarki.

7
Jeżeli stwierdzono nieszczelności lub wyciek paliwa to nie należy uruchamiać pilarki gdyż grozi to pożarem.●
W czasie pracy pilarka znacznie się nagrzewa, należy być ostrożnym i nie dotykać nieosłoniętymi częściami ciała●
gorących elementów pilarki.
Pilarkę może obsługiwać jednocześnie wyłącznie jedna osoba. Wszystkie inne osoby powinny znajdować się z dala od●
obszaru działania pilarki łańcuchowej. Szczególnie z dala od miejsca pracy muszą znajdować się dzieci i zwierzęta.
Podczas uruchamiania pilarki łańcuch tnący nie może być oparty o materiał przeznaczony do cięcia lub dotykać●
czegokolwiek.
W czasie pracy pilarką należy ją trzymać pewnie obiema rękami z wykorzystaniem obu uchwytów. Zachować pewną postawę.●
Pilarką nie mogą posługiwać się dzieci lub osoby młodociane. Pilarkę można powierzać wyłącznie osobom dorosłym, które●
wiedzą jak się nią posługiwać. Udostępniając pilarkę łańcuchową należy udostępniać także niniejszą instrukcję obsługi.
Jeśli pojawią się objawy zmęczenia, należy natychmiast zaprzestać pracy pilarką łańcuchową.●
Przed rozpoczęciem cięcia zawsze należy odpowiednio ustawić dźwignię hamulca łańcucha (przyciągnąć do siebie).●
Jest ona jednocześnie osłoną dłoni.
Pilarkę łańcuchową odsuwa się od materiału przecinanego wyłącznie przy pracującym łańcuchu tnącym.●
Przy cięciu tarcicy przetworzonej lub cienkich konarów należy stosować podporę (koziołek). Nie wolno ciąć kilku desek●
jednocześnie (ułożonych jedna na drugiej) lub materiału trzymanego przez drugą osobę czy też przytrzymywanego nogą.
Długie elementy przecinane powinny być odpowiednio unieruchomione.●
W terenie pochyłym zawsze należy wykonywać cięcie będąc zwróconym ku górze.●
Podczas przecinania na wskroś zawsze należy wykorzystywać szpon przypory jako punkt podparcia. Trzymając pilarkę●
za uchwyt tylny prowadzić za pomocą uchwytu przedniego.
W przypadku braku możliwości wykonania cięcia za jednym razem należy odciągnąć pilarkę nieco do tyłu, przestawić●
szpon przypory i kontynuować cięcie unosząc nieco uchwyt tylny.
Przy przecinaniu poziomym należy ustawić się pod kątem najmniej odbiegającym od 90º względem linii cięcia. Taka●
operacja wymaga natężenia uwagi.
W przypadku zakleszczenia się łańcucha podczas przecinania górną częścią łańcucha może wystąpić tzw. odrzut●
skierowany w kierunku operatora. Z tego powodu tam gdzie to jest możliwe należy dążyć do przecinania dolną częścią
łańcucha gdyż wówczas przy zakleszczeniu łańcucha efekt odrzutu zostanie skierowany w kierunku od ciała operatora.
Należy zachować szczególną uwagę przy przecinaniu drewna rozłupującego się. Odcięte kawałki drewna mogą być●
odrzucane w dowolnym kierunku (ryzyko uszkodzenia ciała!).
Obcinanie gałęzi drzew powinno być wykonywane przez osoby przeszkolone!● Niekontrolowany upadek ściętej gałęzi
drzewa grozi ryzykiem uszkodzenia ciała!
Nie wolno ciąć wierzchołkiem prowadnicy łańcucha (● ryzyko odrzutu).
Zwrócić szczególną uwagę na gałęzie znajdujące się pod naprężeniem. Nie wolno odcinać od dołu gałęzi swobodnie●
zwisających.
Zawsze należy stać z boku przewidzianej linii kierunku upadku drzewa, które ma być ścięte.●
Gdy drzewo jest powalane istnieje ryzyko łamania się i spadania gałęzi drzewa lub drzew znajdujących się w pobliżu.●
Należy zachować szczególną ostrożność gdyż istnieje ryzyko uszkodzenia ciała.
Na zboczach operator powinien stać na wyżej położonej części zbocza względem ścinanego drzewa, nigdy poniżej.●
Uważać na pnie, które mogą staczać się ku operatorowi.● Odskoczyć!
Pracująca pilarka ma skłonność do obrócenia się, gdy wierzchołek prowadnicy łańcucha dotyka materiału obrabianego. W●
takim przypadku pilarka w sposób niekontrolowany może przesunąć się w kierunku operatora (ryzyko uszkodzenia ciała!).
Nie wolno używać pilarki powyżej wysokości ramion lub stojąc na drzewie, drabinie, rusztowaniu, pniu itp.●
Aby zapobiec odrzutowi pilarki należy przestrzegać poniższych wskazówek:
Nigdy nie rozpoczynać ani nie prowadzić cięcia wierzchołkiem prowadnicy łańcucha!●
Zawsze należy rozpoczynać przecinanie pilarką już uruchomioną!●
Upewnić się czy łańcuch tnący jest odpowiednio naostrzony.●
Nigdy nie wolno jednocześnie przecinać więcej niż jedną gałąź. Podczas odcinania zwrócić uwagę na gałęzie sąsiadujące.●
Podczas przecinania drzewa na wskroś należy uważać na pnie drzew stojących w pobliżu.

8
Objaśnienie zastosowanych piktogramów.
Nie zbliżaj kończyn do elementów tnących1.
Zagrożenie na skutek odrzutu2.
Zagrożenie zatrucia spalinami3.
Zagrożenia pożaru4.
Używaj odzieży ochronnej5.
Używaj obuwia ochronnego6.
Używaj środki ochrony głowy, wzroku i słuchu7.
Używaj rękawic ochronnych8.
Uwaga zachowaj szczególne środki ostrożności9.
Wyłączyć silnik i ściągnąć przewód z świecy zapłonowej przed rozpoczęciem czynności obsługowych lub naprawczych.10.
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
BUDOWA I ZASTOSOWANIE
Spalinowa pilarka łańcuchowa jest urządzeniem typu ręcznego. Jest ona napędzana dwusuwowym silnikiem spalinowym
chłodzonym powietrzem. Tego typu urządzenie jest przeznaczone do wykonywania prac w ogrodzie przydomowym.
Pilarka może służyć do ścinania drzew, obcinania gałęzi, przygotowywania drewna opałowego, drewna do kominka i do
innych zastosowań wymagających przecinania drewna. Spalinowa pilarka łańcuchowa jest urządzeniem przeznaczonym
wyłącznie do zastosowań amatorskich.
Nie wolno stosować urządzenia niezgodnie z jego przeznaczeniem.

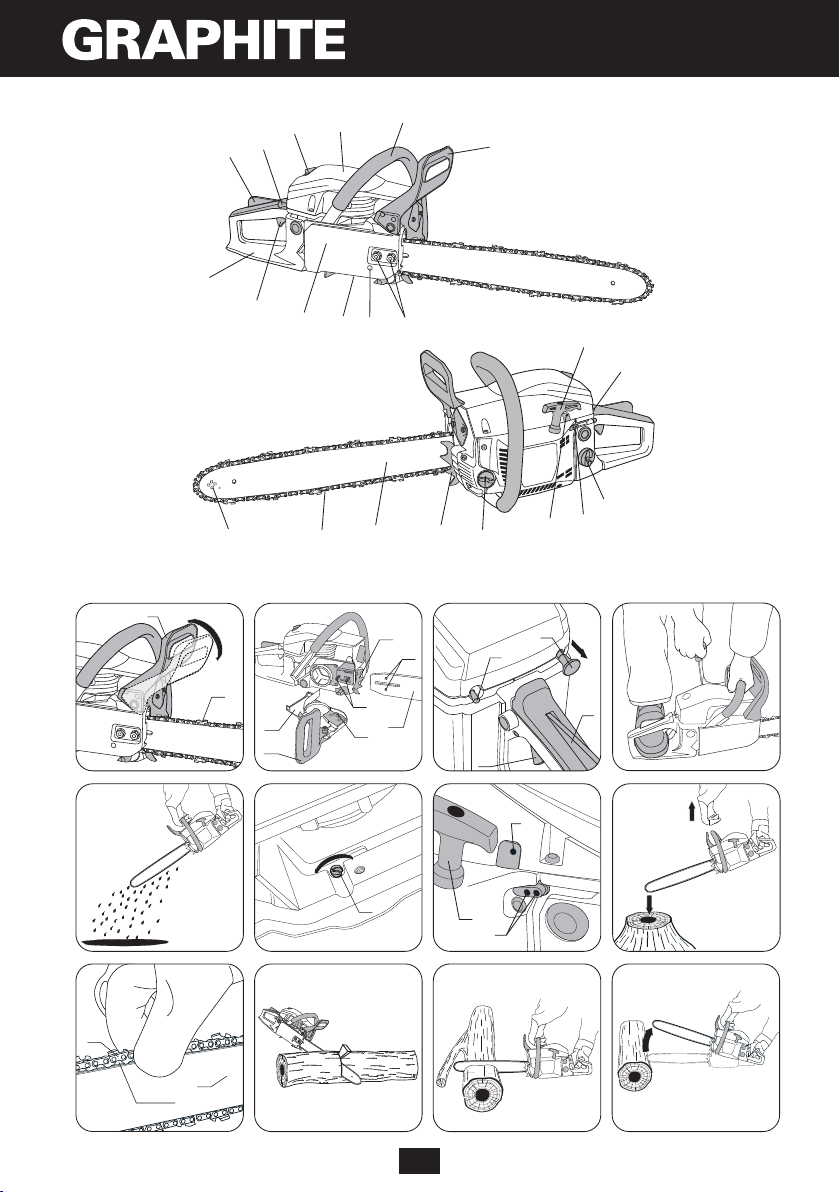

OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.
Blokada dźwigni przepustnicy1.
Cięgno ssania2.
Pokrętło pokrywy filtra powietrza3.
Pokrywa filtra powietrza4.
Uchwyt przedni5.
Dźwignia hamulca6.
Nakrętki mocowania prowadnicy7.
Śruba regulacji naciągu łańcucha8.
Wkręt regulacji ilości oleju9.
Obudowa10.
Dźwignia przepustnicy11.
Rękojeść zasadnicza12.
Linka rozruchowa13.
Włącznik zapłonu14.
Korek wlewu paliwa15.

9
Wkręty regulacyjne gaźnika L i H16.
Wkręt regulacji wolnych obrotów T17.
Korek wlewu oleju18.
Szpon przypory19.
Prowadnica20.
Łańcuch21.
Koło łańcuchowe prowadnicy22.
* Mogą występować różnice między rysunkiem a wyrobem
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
Osłona prowadnicy – 1 szt1.
Prowadnica – 1 szt2.
Łańcuch – 1 szt3.
Klucz do świec + Wkrętak do regulacji gaźnika – 1 szt4.
PRZYGOTOWANIE DO PRACY
PRZENOSZENIE PILARKI ŁAŃCUCHOWEJ
Przed przystąpieniem do przeniesienia pilarki łańcuchowej należy zawsze nasunąć osłonę łańcucha na prowadnicę
i łańcuch. Pilarkę łańcuchową należy przenosić za uchwyt przedni. Nie wolno przenosić pilarki chwytając za rękojeść
zasadniczą. Jeśli zachodzi potrzeba wykonania kolejno kilku operacji przecinania, to pomiędzy operacjami pilarka
powinna być wyłączana za pomocą włącznika zapłonu.
MONTAŻ PROWADNICY I ŁAŃCUCHA PILARKI
Przed montażem prowadnicy należy usunąć plastikową przekładkę transportową umieszczoną na śrubach
mocowania prowadnicy pod obudową.
Do regulacji napięcia łańcucha służą sworzeń oraz śruba regulacyjna. Bardzo ważne jest, aby podczas montażu
prowadnicy sworzeń umieszczony na śrubie regulacyjnej wszedł do otworu w prowadnicy.
Poprzez obracanie śruby regulacyjnej można przesuwać sworzeń do przodu i w tył. Elementy te należy właściwie
ustawić przed rozpoczęciem montażu prowadnicy w pilarce.
Prowadnica łańcucha i łańcuch pilarki są dostarczane osobno.
Dźwignia hamulca (● 6) musi znajdować się w położeniu górnym (pionowym) (rys. A).
Odkręcić nakrętki mocowania prowadnicy (● 7) i zdjąć obudowę (10).
Założyć łańcuch (● 21) na koło łańcuchowe napędzające umieszczone za sprzęgłem.
Założyć prowadnicę (● 20) (wsuwając za sprzęgło) na śruby prowadzące (c) i dosunąć w kierunku koła łańcuchowego
napędzającego (rys. B).
Założyć łańcuch (● 21) od dołu na koło łańcuchowe prowadnicy (22).
Przesunąć prowadnicę (● 20) w kierunku od koła łańcuchowego napędzającego tak, aby ogniwa prowadzące łańcucha
znalazły się w rowku prowadnicy.
Sprawdzić czy sworzeń (● a) na śrubie regulacji naciągu łańcucha (8) znajduje się pośrodku dolnego otworu (b)
prowadnicy (20), (jeśli trzeba dokonać regulacji) (rys. B).
Umieścić obudowę (● 10) na swoim miejscu i przykręcić delikatnie nakrętkami mocowania prowadnicy (7).
Naciągnąć odpowiednio łańcuch pilarki śrubą regulacji naciągu łańcucha (● 8). Właściwy naciąg łańcucha jest wtedy, jeśli
łańcuch daje się unieść na 3 – 4 mm w środku prowadnicy znajdującej się w położeniu poziomym.
Pewnie dokręcić nakrętki mocowania prowadnicy (● 7) podtrzymując zarazem wierzchołek prowadnicy.

10
Przed zmontowaniem prowadnicy i łańcucha należy sprawdzić właściwe usytuowanie ostrzy tnących łańcucha
(właściwe umieszczenie łańcucha na prowadnicy pokazano na wierzchołku prowadnicy). Aby zapobiec skaleczeniu
przez ostre krawędzie podczas sprawdzania i montowania łańcucha zawsze należy mieć założone rękawice ochronne.
Nowy łańcuch pilarki wymaga okresu rozruchu, trwającego około 5 minut. Na tym etapie bardzo ważne jest
smarowanie łańcucha. Po okresie rozruchu sprawdzić naciąg łańcucha i poprawić go, jeśli trzeba.
Dość często trzeba sprawdzać i regulować jego naciąg, gdyż luźny łańcuch łatwo może spaść z prowadnicy, ulec
szybkiemu zużyciu lub spowodować szybkie zużycie prowadnicy.
NAPEŁNIANIE OLEJEM ZBIORNIKA PILARKI
Nowa pilarka ma pusty zbiornik oleju. Dlatego też przed pierwszym użyciem należy napełnić zbiornik olejem.
Odkręcić korek wlewu oleju (● 18).
Wlać olej w ilości max. 260 ml (należy uważać, aby w czasie napełniania zbiornika do jego wnętrza nie przedostało się●
żadne zanieczyszczenie).
Zakręcić korek wlewu oleju (● 18).
Nie wolno stosować oleju zużytego lub regenerowanego, gdyż może to spowodować uszkodzenie pompy olejowej.
Należy stosować olej w gatunku SAE 10W/30 przez cały rok lub latem olej SAE 30W/40, a zimą SAE 20W/30.
NAPEŁNIANIE ZBIORNIKA PALIWA
Podczas napełniania paliwem należy przestrzegać poniższych zasad:
Silnik nie może pracować.●
Nie można dopuścić do rozlania paliwa.●
Zmieszać benzynę ( bezołowiową o liczbie oktanowej 95) z dobrej jakości olejem silnikowym do silników dwusuwowych
według niżej podanych tabeli.
Zalecana proporcja mieszanki
WARUNKI PRACY BENZYNA : OLEJ
Pierwsze 20 h pracy 20 : 1
Po 20 h pracy 25 : 1
● Odkręcić korek wlewu paliwa (15).
Nalać wcześniej przygotowaną mieszankę paliwową (max. 550 ml).●
Zakręcić korek wlewu paliwa (● 15).
Większość kłopotów z silnikami spalinowymi pośrednio lub bezpośrednio jest związana z zastosowanym paliwem.
Należy szczególnie uważać, aby do mieszanki nie użyć oleju silnikowego przeznaczonego dla silników 4-suwowych.
PRACA / USTAWIENIA
URUCHAMIANIE SILNIKA
Podczas pracy należy trzymać pilarkę łańcuchową obiema rękami.
Sprawdzić napełnienie zbiornika paliwa i zbiornika oleju.●
Sprawdzić czy dźwignia hamulca (● 6) znajduje się w pozycji załączenia (przesunięta do przodu).
Przy zimnym silniku wyciągnąć cięgno ssania (● 2).

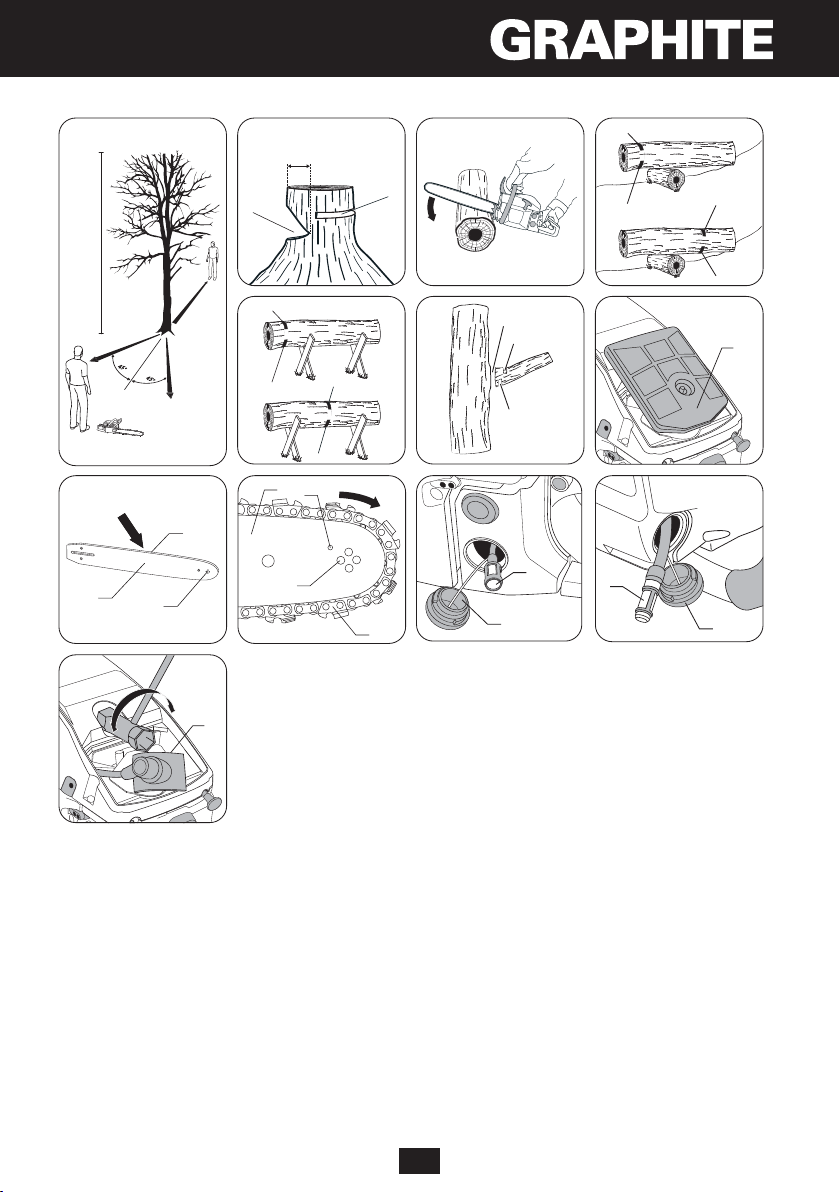

Przestawić włącznik zapłonu (● 14) w położenie włączony (rys. C).
Umieścić pilarkę na stabilnym podłożu (ziemi).●
Trzymając pewnie pilarkę opartą o ziemię pociągnąć za linkę rozruchową (● 13) najpierw powoli do usłyszenia zazębienia
się sprzęgła a następnie pociągnąć ją silnie (rys. D).
Po uruchomieniu wcisnąć blokadę dźwigni przepustnicy (● 1) i lekko dźwignię przepustnicy (11) (cięgno ssania zostanie
automatycznie wsunięte w pozycję wyłączenia).
Zezwolić na rozgrzanie silnika przy lekko wciśniętej dźwigni przepustnicy (● 11).
Przestawić dźwignię hamulca (● 6) w położenie wyłączenia (przesunięta do tyłu).
Wykonać cięcie.●
W przypadku gdyby silnik nie zapalił za pierwszym razem, wyciągnąć cięgno ssania (2) do połowy i ponownie pociągnąć
za linkę rozruchową.

11
Nie wolno uruchamiać silnika trzymając pilarkę w ręce. Podczas rozruchu pilarka musi być oparta o ziemię i
pewnie przytrzymywana. Należy sprawdzić, czy łańcuch może się obracać swobodnie bez dotykania jakichkolwiek
przedmiotów. Nie wolno ciąć żadnych materiałów, gdy cięgno ssania jest wyciągnięte.
ZATRZYMYWANIE SILNIKA
● Zwolnić dźwignię przepustnicy (11), aby silnik mógł popracować parę minut na biegu jałowym.
Ustawić włącznik zapłonu (● 14) w położenie (STOP).
SPRAWDZANIE SMAROWANIA ŁAŃCUCHA
Przed rozpoczęciem pracy sprawdzić smarowanie łańcucha pilarki i poziom oleju w zbiorniku. Włączyć pilarkę i trzymać
ją nad ziemią. Jeśli dadzą się zauważyć zwiększające się ślady oleju to znaczy, że smarowanie łańcucha działa właściwie
(rys. E). Jeśli w ogóle nie ma żadnych śladów oleju lub są minimalne należy dokonać regulacji wykorzystując wkręt
regulacji ilości oleju (9). W przypadku braku reakcji na regulację należy oczyścić wylot oleju, górny otwór naciągu łańcucha
i kanał olejowy lub skontaktować się z serwisem.
Regulację należy przeprowadzić na wyłączonym urządzeniu z zachowaniem środków ostrożności i nigdy nie
dopuścić do tego, aby prowadnica zetknęła się z ziemią. Ze względu bezpieczeństwa zawsze należy zachować
odstęp od ziemi, co najmniej 20 cm.
Za pomocą wkrętu regulacji ilości oleju (9) ustawić ilość podawanego oleju według wymaganych warunków pracy.
Położenie „MIN” – dopływ oleju zmniejsza się.●
Położenie „MAX” – dopływ oleju wzrasta (rys. F).●
Przy przecinaniu drewna twardego i suchego i przy wykorzystywaniu do cięcia całej roboczej długości prowadnicy, należy
ustawić wkręt regulacyjny (9) w położenie „MAX”.
Przy cięciu drewna miękkiego i wilgotnego lub, gdy wykorzystuje się tylko częściowo roboczą długość prowadnicy można
zmniejszyć ilość wydawanego oleju obracając wkręt regulacyjny (9) w kierunku położenia „MIN”.
W zależności od temperatury otoczenia i ustawionej ilości wydawanego oleju można przepracować pilarką od 15 do 40
minut przy jednym napełnieniu zbiornika olejem (pojemność zbiornika wynosi 260 ml).
Zbiornik oleju powinien być prawie pusty w tym samym czasie jak opróżni się zbiornik paliwa. Przy nalewaniu
paliwa należy pamiętać o napełnieniu zbiornika oleju.
ŚRODKI DO SMAROWANIA ŁAŃCUCHA
Trwałość łańcucha i prowadnicy pilarki w dużej mierze zależy od jakości zastosowanego czynnika smarującego. Należy
używać wyłącznie środki smarujące przeznaczone dla pilarek łańcuchowych.
Nigdy nie wolno stosować zużytego lub regenerowanego oleju do smarowania łańcucha pilarki.
PROWADNICA ŁAŃCUCHA
Prowadnica (20) jest narażona na szczególnie intensywne zużycie w części przedniej i spodniej. Aby zapobiec
jednostronnemu zużyciu wskutek tarcia przy okazji każdego ostrzenia łańcucha zaleca się obracać prowadnicę. Przy tej
samej okazji należy oczyścić rowek w prowadnicy i otwory olejowe. Rowek prowadnicy ma kształt prostokątny. Kontrolować
rowek pod kątem zużycia. Przyłożyć liniał do listwy prowadzącej i powierzchni zewnętrznej zęba łańcucha. Jeśli zostanie
zaobserwowana szczelina między nimi to znaczy, że rowek jest w normie. W przeciwnym przypadku prowadnicę należy
uznać za zużytą i należy ją wymienić.
KOŁO ŁAŃCUCHOWE
Koło łańcuchowe napędzające jest elementem szczególnie narażonym na zużycie. Jeśli zostaną zauważone wyraźne
oznaki zużycia na zębach koła łańcuchowego należy je wymienić. Zużyte koło łańcuchowe dodatkowo skraca trwałość
łańcucha pilarki. Koło łańcuchowe powinno zostać wymienione przez autoryzowany warsztat serwisowy.
REGULACJA GAŹNIKA
Gaźnik pilarki został wyregulowany fabrycznie, ale może wymagać dokładnego wyregulowania przy zmianie warunków
pracy. Przed przystąpieniem do regulacji gaźnika należy się upewnić czy zamontowany zostały nowy filtr powietrza i paliwa
oraz czy nalano odpowiedniej mieszanki paliwowej.

12
Regulację gaźnika przeprowadza się z zamontowaną prowadnicą i łańcuchem.
Wkręcić oba wkręty regulacyjne (L i H) (● 16) do oporu (nie dokręcać zbyt mocno) (rys. G).
Początkowo odkręcić oba wkręty regulacyjne (● 16) jak podano poniżej:
Wkręt L: 1 1/4 obrotu-
Wkręt H: 1 3/8 obrotu-
Uruchomić silnik i zezwolić na rozgrzanie przy wciśniętej do połowy dźwigni przepustnicy (● 11).
Po rozgrzaniu silnika zwolnić nacisk na dźwignię przepustnicy (● 11) i zezwolić, aby silnik pracował na wolnych obrotach.
Obracać powoli wkręt (L) w prawo, aż do położenia, w którym wolne obroty będą maksymalne a następnie cofnąć w●
lewo o 1/4 obrotu.
Obracać wkręt regulacji wolnych obrotów (T) (● 17) w lewo dotąd, aż łańcuch przestanie się poruszać. Jeśli wolne obroty
okażą się zbyt niskie, obrócić wkręt w prawo (rys. G).
Należy unikać dotykania tłumika. Gorący tłumik może spowodować poważne oparzenia.
HAMULEC ŁAŃCUCHA
Opisywana pilarka jest wyposażona w hamulec automatyczny, który zatrzymuje ruch łańcucha w przypadku wystąpienia zjawiska
odbicia podczascięcia pilarką.Hamulec działaautomatycznie wwyniku oddziaływania siłybezwładności naciężarek zamocowany
we wnętrzu obudowy hamulca. Hamulec łańcucha może zostać także uruchomiony ręcznie, jeśli dźwignia hamulca (6) zostanie
przesunięta w kierunku prowadnicy (20). Uruchomienie hamulca łańcucha zatrzymuje ruch łańcucha w ciągu 0,12 s.
KONTROLA FUNKCJI HAMOWANIA
Przed każdym użyciem pilarki należy skontrolować działanie hamulca
Umieścić pracującą pilarkę na ziemi i wprowadzić silnik pilarki w najwyższą prędkość obrotową przy pełnym otwarciu●
przepustnicy na okres 1–2 sekund.
Popchnąć dźwignię hamulca (● 6) do przodu. Łańcuch powinien natychmiast zatrzymać się.
Jeśli łańcuch zatrzymuje się powoli lub nie zatrzymuje się to należy wymienić taśmę hamulca i bęben sprzęgła przed●
ponownym użyciem pilarki.
Aby zwolnić hamulec należy odciągnąć dźwignię hamulca (● 6) w kierunku rękojeści zasadniczej (12) aż do usłyszenia
charakterystycznego dźwięku zaskoczenia blokady.
Sprawdzenie działania hamulca łańcucha oraz tego, czy łańcuch jest ostry przed każdym użyciem pilarki jest
rzeczą bardzo ważną pozwalającą na utrzymanie ewentualnego zjawiska odbicia na bezpiecznym poziomie.
KONTROLA AKTYWACJI HAMULCA
Podczas wykonywania tej kontroli silnik pilarki powinien być wyłączony.
Unieść pilarkę trzymając za uchwyt przedni (● 5) i rękojeść zasadniczą (12) na około 35 cm nad elementem drewnianym.
Puścić uchwyt przedni (● 5) i zezwolić, aby prowadnica przechyliła się do przodu pod wpływem własnego ciężaru i
dotknęła elementu drewnianego (rys. H).
Przy dotknięciu elementu drewnianego powinien włączyć się hamulec pilarki (dźwignia hamulca (● 6) zostanie
samoczynnie przesunięta do przodu w pozycję załączenia).
Przed przystąpieniem do pracy należy sprawdzić czy hamulec łańcucha działa sprawnie. W przypadku, gdy hamulec nie
działa skutecznie należy przed przystąpieniem do pracy dokonać regulacji lub naprawy w autoryzowanym serwisie.
Jeśli silnik będzie pracował z wysoką prędkością obrotową przy włączonym hamulcu łańcucha to spowoduje
przegrzanie sprzęgła pilarki. Gdy zadziała hamulec łańcucha w czasie, kiedy silnik pracuje należy natychmiast
zwolnić dźwignię przepustnicy i utrzymać silnik na wolnych obrotach.
NACIĄGANIE ŁAŃCUCHA PILARKI
W czasie pracy pilarką łańcuch tnący wydłuża się w wyniku nagrzewania. Rozciągnięty łańcuch luzuje się, co grozi
zsunięciem z prowadnicy.
Poluzować nakrętki mocowania prowadnicy (● 7).
Upewnić się czy łańcuch● (21)znajduje się w rowku prowadzącym prowadnicy (20).
Posługując się wkrętakiem obracać w prawo śrubę naciągu łańcucha (● 8) dopóki łańcuch nie zostanie naciągnięty
w sposób właściwy (delikatnie przytrzymując prowadnicę w poziomie).
Sprawdzić naciąg łańcucha ponownie (łańcuch powinno dać się unieść w środku prowadnicy na wysokość około 3–4mm) (● rys. I).
Pewnie dokręcić nakrętki mocowania prowadnicy (● 7).

13
Nie można naciągnąć łańcucha nazbyt silnie. Regulacja przeprowadzona na silnie rozgrzanym łańcuchu może
doprowadzić do jego nadmiernego naprężenia w miarę stygnięcia.
PRACA PILARKĄ ŁAŃCUCHOWĄ
● Przedprzystąpieniemdowykonania zamierzonejpracynależyzapoznać sięzpunktemzawierającym zasadybezpiecznej
pracy pilarką łańcuchową. Zaleca się najpierw nabyć wprawy przecinając zbędne kawałki drewna. Umożliwia to także
bliższe zapoznanie się z możliwościami pilarki.
Zawsze należy przestrzegać przepisów bezpieczeństwa.●
Pilarka łańcuchowa może być wykorzystywana wyłącznie do przecinania drewna. Zabrania się przecinać nią innych●
materiałów.
Natężenie drgań i zjawisko odrzutu zmieniają się podczas przecinania różnych gatunków drzew.●
Nie wolno wykorzystywać pilarki łańcuchowej jako dźwigni służącej do unoszenia, przesuwania lub rozdzielania●
obiektów. W przypadku zakleszczenia się łańcucha należy wyłączyć silnik i wbić w drewno plastikowy lub drewniany
klin, aby uwolnić pilarkę (rys. J). Ponownie uruchomić urządzenie i jeszcze raz ostrożnie przystąpić do przecinania.
Nie wolno mocować jej do stanowisk stacjonarnych.●
Zabronione jest podłączanie do jej napędu innych urządzeń, które nie są wymienione przez producenta pilarki.●
Podczas przecinania nie ma potrzeby dociskania pilarki z dużą siłą. Trzeba wywrzeć tylko niewielki docisk, gdy silnik●
pracuje przy pełnym otwarciu przepustnicy.
Gdy w czasie cięcia pilarka zostanie zakleszczona w rzazie nie wolno wyciągać jej siłą. Grozi to utratą kontroli nad
pilarką i zranieniem operatora oraz/lub uszkodzeniem pilarki.
Przed rozpoczęciem pracy hamulec łańcucha musi być zwolniony.
Naciśnij przycisk blokady dźwigni przepustnicy (● 1) i dźwignię przepustnicy (11) (przed rozpoczęciem cięcia zaczekaj,
aż silnik osiągnie pełną prędkość).
Przez cały czas utrzymuj pełną prędkość.●
Pozwól, aby łańcuch przecinał drewno. Lekko przyciskaj pilarkę do dołu (● rys. K).
Aby nie stracić kontroli pod koniec operacji przecinania należy przestać naciskać na pilarkę.●
Po zakończeniu przecinania zwolnij dźwignię przepustnicy (● 11) pozwalając, aby silnik pracował na biegu jałowym.
Przed odstawieniem pilarki należy wyłączyć silnik.●
Utrzymywanie wysokich obrotów pilarki bez przecinania drewna prowadzi do zbędnych strat i zużycia części.
OCHRONA PRZED ZJAWISKIEM ODRZUTU
Przez odrzut rozumie się ruch prowadnicy łańcucha pilarki łańcuchowej ku górze i/lub do tyłu, który może się zdarzyć, gdy
łańcuch pilarki swoim fragmentem znajdującym się na wierzchołku prowadnicy napotka na przeszkodę.
Należy upewnić się czy materiał przecinany jest unieruchomiony w sposób pewny.●
Korzystać z zacisków, aby unieruchomić materiał.●
Podczas uruchamiania i pracy pilarkę należy trzymać obiema rękami.●
W czasie odbicia pilarka zachowuje się w sposób niekontrolowany, następuje poluzowanie łańcucha (● rys. L).
Łańcuch niewłaściwie naostrzony zwiększa ryzyko wystąpienia odbicia.●
Nigdy nie wolno wykonywać przecinania powyżej wysokości ramion.●
Należy unikać przecinania wierzchołkiem prowadnicy, gdyż może to spowodować gwałtowny odrzut pilarki do
tyłu, ku górze. Podczas pracy pilarką łańcuchową zawsze należy stosować kompletne wyposażenie pilarki oraz
odpowiednie ubranie robocze.
Demontaż zabezpieczeń, niewłaściwa obsługa, konserwacja lub niewłaściwie dokonana wymiana prowadnicy lub
łańcucha mogą przyczynić się do zwiększenia ryzyka uszkodzenia ciała przy ewentualnym zjawisku
odrzutu. Nigdy nie wolno dokonywać jakichkolwiek przeróbek pilarki. W przypadku posługiwania się pilarką
samowolnie przerobioną, użytkownik traci wszelkie prawa związane z gwarancją. Utratę gwarancji powoduje także
użytkowanie pilarki niezgodnie z informacjami zawartymi w niniejszej instrukcji.

14
PRZECINANIE KAWAŁKÓW DREWNA
Podczas przecinania kawałka drewna należy przestrzegać wskazówek dotyczących bezpieczeństwa pracy i postępować
w sposób następujący:
Upewnić się czy kawałek materiału nie może się przesunąć.●
Krótkie kawałki materiału przed rozpoczęciem cięcia unieruchomić za pomocą zacisków.●
Wolno przecinać wyłącznie drewno lub materiały drewnopochodne.●
Przed przecinaniem upewnić się, że pilarka nie zetknie się z kamieniami lub gwoździami, gdyż to mogłoby spowodować●
wyrwanie pilarki i uszkodzenie łańcucha.
Unikać sytuacji, w których pracująca pilarka mogłaby zetknąć się z drucianym ogrodzeniem lub ziemią.●
Przy obcinaniu gałęzi, na ile to możliwe podeprzeć pilarkę i nie przecinać wierzchołkiem prowadnicy łańcucha pilarki.●
Uważać na przeszkody takie jak wystające pniaki, korzenie, zagłębienia i dziury w ziemi gdyż mogą one być przyczyną●
wypadku.
POWALANIE DRZEWA
Ustalić kierunek upadku drzewa, uwzględniając wiejący wiatr, pochylenie drzewa, położenie ciężkich gałęzi, łatwość
wykonania pracy po powaleniu i inne czynniki.
Podczas oczyszczania miejsca wokół drzewa trzeba pamiętać o zapewnieniu sobie dobrej przyczepności do gruntu●
oraz miejsca odejścia w czasie upadku drzewa.
Należy wcześniej przewidzieć i oczyścić dwie trasy ucieczki pod kątem około 45● 0od linii przeciwnej do przewidywanego
kierunku upadku drzewa. Na trasach tych nie powinno być żadnych przeszkód (rys. M).
Wykonać wcięcie wstępne na jedną trzecią grubości pnia po stronie upadku (● rys. N).
Wykonać wcięcie powalające po przeciwnej stronie w stosunku do wcięcia wykonanego uprzednio i na nieco wyższym●
poziomie niż dolna powierzchnia wcięcia wstępnego.
We właściwym momencie wkładać kliny celem uniknięcia zakleszczenia łańcucha pilarki.●
Drzewo należy powalać poprzez podkładanie klina, a nie poprzez przecinanie pnia na wskroś.●
Przy ścinaniu drzew należy przestrzegać wszelkich zasad bezpieczeństwa i postępować w sposób następujący:
Jeśli nastąpi zakleszczenie się łańcucha pilarki, to należy wyłączyć pilarkę i uwolnić łańcuch posługując się klinem.●
Kliny powinny być wykonane z drewna lub plastiku. Nigdy nie wolno stosować klinów stalowych lub żeliwnych.
Upadające drzewo może pociągnąć za sobą inne drzewa.●
Strefa niebezpieczna jest równa 2,5 długości drzewa powalanego (rys. M).●
Jeśli operator jest osobą początkującą lub niedoświadczoną to nie należy nabierać doświadczenia samemu,●
lecz odbyć szkolenie.
Nie wolno ścinać drzew w przypadku:
Jeśli nie można ustalić warunków w obrębie strefy niebezpiecznej wskutek mgły, deszczu, opadów śniegu lub zmroku.●
Jeśli nie można pewnie ustalić kierunku upadku drzewa wskutek wiatru lub podmuchów wiatru.●
PRZECINANIE PNI DRZEW
● Docisnąć szpon przypory (19) do materiału i wykonać cięcie (rys. O).
Jeśli nie udało się zakończyć cięcia pomimo wyczerpania możliwości przesuwu pilarki to należy:●
Wycofać prowadnicę do tyłu na pewną odległość z przecinanego materiału (przy ruchomym łańcuchu tnącym),●
przesunąć nieco rękojeść zasadniczą (12) w dół i podeprzeć szpon przypory (19). Dokończyć cięcie unosząc nieco
rękojeść zasadniczą (12).
PRZECINANIE PNIA LEŻĄCEGO NA ZIEMI
●Zawsze trzeba mieć pewną przyczepność stóp do gruntu. Nie wolno stawać na pniu.
Uważać na możliwość obrócenia się powalonego pnia.●
Przestrzegać wskazówek instrukcji dotyczących bezpiecznej pracy, aby uniknąć odbicia pilarki●
Zawsze należy kończyć cięcie od strony występowania naprężenia rozciągającego celem nie dopuszczenia do●
zakleszczenia łańcucha pilarki w rzazie.
● Przed rozpoczęciem pracy sprawdzić kierunek działania naprężenia w pniu, który będzie przecinany, aby uniknąć
zakleszczenia łańcucha pilarki.
Pierwsze cięcie należy wykonać po stronie poddanej naprężeniom rozciągającym, aby je wyeliminować.●
Przy przecinaniu pnia leżącego na ziemi najpierw dokonać cięcia na głębokość równą 1/3 jego średnicy, następnie●

15
obrócić pień i zakończyć przecinanie po przeciwnej stronie.
Przy przecinaniu pnia leżącego na ziemi, nie wolno dopuścić do zagłębienia się łańcucha tnącego w grunt, znajdujący●
się pod pniem. Zaniedbanie tego może spowodować natychmiastowe uszkodzenie łańcucha.
Przy przecinaniu pni leżących na zboczu operator zawsze powinien znajdować się na stoku powyżej pnia.●
PRZECINANIE PNIA UNIESIONEGO NAD ZIEMIĄ
W przypadku pni podpartych lub umieszczonych na stabilnych koziołkach w zależności od miejsca przecinania zawsze
należy dokonać wcięcia na jedną trzecią grubości pnia od strony występowania naprężenia ściskającego i zakończyć
cięcie po przeciwnej stronie (rys. P i R).
PRZYCINANIE / OBCINANIE GAŁĘZI DRZEW I KRZEWÓW
● Obcinanie gałęzi powalonego drzewa należy rozpocząć przy podstawie ściętego drzewa i kontynuować w stronę
szczytu. Małe gałązki należy obcinać jednym cięciem.
Najpierw sprawdzić, w którą stronę jest gałąź odgięta. Następnie wykonać cięcie wstępne od strony wygięcia i zakończyć●
przecinanie od strony przeciwnej. Uważać na możliwość odskoczenia gałęzi odcinanej.
Podczas przycinania gałęzi drzew zawsze powinno się ciąć z góry do dołu umożliwiając swobodne opadnięcie odcinanej●
gałęzi. Niekiedy może być jednak przydatne podcięcie gałęzi od spodu (rys. S).
Należy zachować szczególną uwagę podczas przecinania gałęzi, która może być naprężona. Taka gałąź może po●
odcięciu odskoczyć i uderzyć operatora.
Gałęzi nie wolno obcinać wspinając się na drzewo. Nie wolno stawać na drabinach, platformach, kłodach lub
w innych pozycjach, które mogą spowodować utratę równowagi i kontroli nad pilarką. Nie wolno dokonywać
przecinania powyżej wysokości ramion. Pilarkę zawsze trzeba trzymać obiema rękami.
OBSŁUGA I KONSERWACJA
Przed przystąpieniem do czyszczenia, sprawdzania czy naprawy pilarki należy mieć pewność, że silnik urządzenia
został zatrzymany i jest zimny. Odłączyć przewód od świecy zapłonowej, aby zapobiec przypadkowemu
uruchomieniu silnika.
PRZECHOWYWANIE
● Przed skierowaniem urządzenia do przechowywania na dłużej niż miesiąc należy opróżnić całkowicie układ paliwowy.
Spuścić paliwo ze zbiornika paliwa, uruchomić silnik i zezwolić, aby przestał pracować z powodu braku paliwa.●
Co sezon stosuj świeże paliwo. Nigdy nie wolno do zbiornika paliwa stosować żadnych środków czyszczących,●
ponieważ może to spowodować uszkodzenie silnika.
Należy zwrócić szczególna uwagę, aby otwory wentylacyjne obudowy silnika były drożne.●
Do czyszczenia elementów plastikowych należy stosować łagodny detergent i gąbkę.●
Przy pilarce mogą być przeprowadzane wyłącznie zabiegi konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne●
czynności mogą być wykonywane tylko przez autoryzowany serwis.
Nie wolno dokonywać jakichkolwiek zmian w konstrukcji pilarki.●
Pilarka, gdy nie jest użytkowana powinna być przechowywana w stanie czystym, na płaskiej powierzchni, w suchym●
miejscu, niedostępnym dla dzieci.
Jest rzeczą ważną, aby w czasie przechowywania nie dopuścić do gromadzenia się osadu z cząsteczek
gumy w podstawowych elementach układu paliwowego, takich jak gaźnik, filtr paliwa, przewód paliwowy lub
zbiornik paliwa. Paliwa z domieszką alkoholu (etylowego lub metylowego) mogą pochłaniać wilgoć, co w czasie
przechowywania prowadzi do separacji składników mieszanki paliwowej i tworzenia się kwasów. Zakwaszona
benzyna może doprowadzić do uszkodzenia silnika.
FILTR POWIETRZA
Zabrudzony filtr powietrza powoduje obniżenie wydajności silnika spalinowego oraz zwiększenie zużycia paliwa. Filtr
powietrza należy czyścić po każdych 5 godzinach pracy pilarki.
Oczyścić pokrywę filtra powietrza (● 4) i okolice, aby przy jej zdjęciu brud nie wniknął do komory gaźnika.
Odkręcić pokrętło pokrywy filtra powietrza (● 3) i zdemontować pokrywę filtra powietrza (4).
Wyjąć filtr powietrza (● d) (rys. T).
Umyć filtr powietrza w wodzie z mydłem, przepłukać czystą wodą i wysuszyć.●

16
Zamontować filtr powietrza upewniając się, że rowki na krawędzi filtra powietrza dobrze pasują do występów na●
pokrywie filtra powietrza (4).
Przy montowaniu pokrywy filtra powietrza (● 4) upewnić się czy przewód świecy zapłonowej i przelotki wkrętów
regulacyjnych gaźnika znajdują się na właściwych miejscach.
Aby uniknąć zagrożenia pożarem lub powstania niebezpiecznych oparów, filtra powietrza nie wolno myć w
benzynie ani w innych łatwopalnych rozpuszczalnikach.
UŻEBROWANIE CYLINDRA
Pył gromadzący się na użebrowaniu cylindra może spowodować przegrzanie silnika. Okresowo kontrolować i czyścić
użebrowanie cylindra podczas czynności obsługowych filtra powietrza.
PROWADNICA I ŁAŃCUCH
Po każdych 5 godzinach pracy należy skontrolować stan prowadnicy i łańcucha.
Przestawić włącznik zapłonu (● 14) w pozycję wyłączony.
Poluzować i odkręcić nakrętki mocowania prowadnicy (● 7).
Zdjąć obudowę (● 10) i zdemontować prowadnicę (20) i łańcuch (21).
Oczyścić otwory olejowe oraz rowek (● e) w prowadnicy (20) (rys. U).
Nasmarować przednie koło łańcuchowe prowadnicy (● 22) poprzez otwór (f) znajdujący się na wierzchołku prowadnicy (rys. W)
Sprawdzić stan łańcucha (● 21).
OSTRZENIE ŁAŃCUCHA PILARKI
Narzędziom tnącym należy poświęcać odpowiednią uwagę. Narzędzia tnące powinny być ostre i czyste, co zapewnia
sprawne i bezpieczne wykonanie pracy. Praca pilarką z tępym łańcuchem powoduje przyspieszenie zużycia łańcucha,
prowadnicy i koła napędu łańcucha, a w skrajnym przypadku może doprowadzić do zerwania łańcucha. Dlatego jest
rzeczą ważną, aby na czas poddać łańcuch ostrzeniu.
Ostrzenie łańcucha jest skomplikowaną operacją. Samodzielne ostrzenie łańcucha wymaga zastosowania specjalnych
narzędzi jak również umiejętności. Zaleca się czynność ostrzenia łańcucha powierzyć osobom wykwalifikowanym.
FILTR PALIWA
● Odkręcić korek wlewu paliwa (15).
Za pomocą haczyka z drutu wyjąć filtr paliwa (● g) przez otwór wlewu paliwa (rys. X).
Zdemontować filtr paliwa i umyć go w benzynie lub wymienić na nowy.●
Zamontować filtr paliwa w zbiorniku.●
Dokręcić korek wlewu paliwa (● 15).
Po wymontowaniu filtra paliwa użyć haczyka z drutu, aby przytrzymać koniec przewodu zasysającego.
Przy montażu filtra paliwa uważać, aby do przewodu zasysającego nie dostały się jakiekolwiek zanieczyszczenia.
FILTR OLEJU
● Odkręcić korek wlewu oleju (18).
Za pomocą haczyka z drutu wyjąć filtr oleju (● h) przez otwór wlewu oleju (rys. Y).
Umyć filtr oleju w benzynie lub wymienić na nowy.●
Usunąć wszelki brud ze zbiornika.●
Zamontować filtr oleju w zbiorniku.●
Dokręcić korek wlewu oleju (● 18).
Przy wkładaniu filtra oleju do zbiornika należy upewnić się, że dociera on do przedniego prawego naroża.
ŚWIECA ZAPŁONOWA
W celu niezawodnego działania urządzenia należy okresowo sprawdzać stan świecy zapłonowej.
Zdemontować pokrywę filtra powietrza (● 4).
Wyjąć filtr powietrza (● d).
Zdjąć przewód (● i) ze świecy zapłonowej.
Założyć klucz do świec (w wyposażeniu) i odkręcić świecę zapłonową (● rys. Z).
Oczyścić i wyregulować odstęp styków (0,65 mm) (wymienić świecę zapłonową, jeśli trzeba).●

17
INNE WSKAZÓWKI
Sprawdzić czy nie ma wycieków paliwa, poluzowanych zamocowań i uszkodzeń części zasadniczych, szczególnie
połączeń rękojeści oraz zamocowania prowadnicy. Jeśli zostaną wykryte jakiekolwiek uszkodzenia, to przed ponownym
użyciem należy mieć pewność, że pilarka została naprawiona.
Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
Pilarka łańcuchowa spalinowa
Parametr znamionowy Wartość
Pojemność silnika 45 cm3
Długość użyteczna prowadnicy 400 mm
Moc silnika 1,45 kW
Prędkość obrotowa silnika z układem tnącym 7500 min-1
Prędkość obrotowa na biegu jałowym 2800 min-1
Zużycie paliwa 0,9 l/h
Paliwo – mieszanka benzyna : olej do 2-suwów 25 : 1
Pojemność zbiornika paliwa 550 ml
Olej łańcuchowy SAE 10W/ 30
Pojemność zbiornika oleju łańcuchowego 260 ml
Gaźnik typu przepustnicowego Walbro WT
System zapłon Bezpunktowy (CDI)
Świeca zapłonowa L8RTF
System zasilania olejem Pompa automatyczna z regulatorem
Koło łańcuchowe (zęby x podziałka) 7T x 0.325” (8,25mm)
Typ prowadnicy Z łańcuchowym kołem zębatym
Rozmiar prowadnicy OREGON 445 mm
Typ łańcucha OREGON 21BP
Podziałka łańcucha 0.325” (8,25mm)
Grubość łańcucha 0.058” (1,47mm)
Wymiary (LxWxH) 440 x 255 x 280 mm
Masa, bez prowadnicy i łańcucha 5,5 kg
Rok produkcji 2008
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego: LpA= 102,4 dB(A) według EN 836
Poziom mocy akustycznej: LwA= 114 dB(A) według EN 836
Wartość przyśpieszeń drgań ah:
uchwyt przedni: a- h= 9,58 m/s2

18
OCHRONA ŚRODOWISKA / CE
Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji
w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze.
Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie
poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.
* Zastrzega się prawo dokonywania zmian.
TOPEX Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „TOPEX”) informuje, iż wszelkie
prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji,
należą wyłącznie do TOPEX i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006
Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów,
bez zgody TOPEX wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej
DEKLARACJA ZGODNOŚCI WE
/DECLARATION OF CONFORMITY/
Producent
/Manufacturer/ „TOPEX Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa
Adres
/Address/ ul. Pograniczna 2/4, 02-285 Warszawa, Polska
Wyrób
/Product/
Pilarka łańcuchowa spalinowa
/Motor chain saw/
Nr. katalogowy
/catalogue No./ 58G945
Opisany wyżej wyrób jest zgodny z następującymi dokumentami:
/The above listed product is in conformity with the following UE Directives:/
Dyrektywa Maszynowa 98/37/EC
/Machinery Directive 98/37/EC/
Dyrektywa o Kompatybilności Elektromagnetycznej 89/336/EEC z uzupełnieniem 93/68/EEC
/EMC Directive 89/336/EEC, with amendment 93/68/EEC/
Dyrektywa o Emisji Hałasu do Środowiska 2000/14/EC
/ Noise Emission Directive 2000/14/EC/
Zmierzony poziom mocy akustycznej: 106 dB(A),
/measured sound power level:/
Gwarantowany poziom mocy akustycznej: 116 dB(A),
/guaranteed sound power level:/
Jednostka notyfikowana:
/notified body:/
Intertek ETL SEMKO., Building No 86 1198 Qinzhou Road (North),
Caihejing Development Zone Shanghai 200233
oraz spełnia wymagania norm:
/and fulfill requirements of the following Standards:/
EN ISO 11681-1:2004; EN ISO 14982:1998; EN 55012:2002
Ostatnie dwie cyfry roku, w którym umieszczono znak CE: 08
/Last two digits of CE marking year/
Jarosław Malinowski
Pełnomocnik ds. jakości firmy TOPEX
/TOPEX Quality Agent / ............................................................
Warszawa, 2008-03-14

19
INSTRUCTION MANUAL
PETROL CHAIN SAW
58G945
CAUTION: BEFORE USING THE PETROL CHAIN SAW READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE
REFERENCE.
DETAILED SAFETY REGULATIONS
SAFE USE OF PETROL CHAIN SAW
Warning!
Persons unfamiliar with instruction manual are not allowed to use chain saw.●
Use the chain saw for cutting wood only.●
Other use of the chain saw is the sole responsibility of the user who should bear in mind that it may be dangerous.●
The manufacturer is not responsible for losses and damages resulting from unintended use of the chain saw.●
WORKPLACE
Keep your workplace tidy and ensure it is well lit.a) Untidiness and insufficient illumination contribute to accidents
especially when chain saws are in use.
Keep children and bystanders away from the workplace.b) Distraction may cause loss of control over the tool.
PERSONAL SAFETY
Use safety equipment, such as work suit, protective glasses, protective shoes, protective helmet, earmuffa)
protection and leather gloves. Using safety equipment in appropriate conditions reduces risk of body injury.
Do not overestimate your abilities. Stand firmly and keep your balance at all times.b) It enables better control over the
saw in unpredicted situations.
Do not wear loose clothing or jewellery. Keep your hair, clothes and gloves away from moving parts.c) Loose clothing,
jewellery or long hair may be caught by moving parts.
TRANSPORTATION AND STORING
When carrying the chain saw switch off the engine, put on the chain cover and switch on the chain brake.a) Carrying
unsecured and operating chain saw may cause body injury.
Carrying the chain saw is possible only when holding its front handle.b) Other parts may not ensure appropriate grip
and even cause injury.
Inspect your chain saw. Check alignment and fixing of moving parts, check against part cracks and all otherc)
factors that may affect operation of the saw. Repair the saw before use if it is found damaged. Many accidents are
caused by improper maintenance of tool.
Cutting chain should be clean and sharp.d) Proper maintenance of sharp cutting edges of chain reduces the risk of
jamming and makes operation easier.
POWER TOOL USE AND CARE
Check proper operation of the saw brake regularly.a) In emergency situation, non-operational brake may make chain
disengagement impossible.
OPERATION
Switch off the chain saw engine before releasing the chain brake.●
Be very careful at the end of a cut, because the saw having no support in processed material falls down due to its inertia,●
which may cause injuries.
When working for a long time, the saw operator may experience formication and numbness in fingers and hands. Stop●
working in such case, because numbness reduces precision in saw use.
Fill the fuel tank of the saw with petrol and oil blend when the engine is off and cooled down, otherwise there is risk of●
spilling the blend and ignition from hot parts of the saw.
Do not start the saw when leakage is found, it may cause fire.●
The saw heats considerably during operation. Be careful and do not touch hot parts of the saw with unprotected parts●

20
of your body.
Only one person can operate the chain saw at a time. All other persons shall be away from working area of the chain●
saw. Especially children and animals should be away from working area.
When starting the saw, its chain must not rest on the processed material or touch anything else.●
When working with the chain saw hold it with both hands by both handles. Keep firm body position.●
Children and juveniles cannot operate the chain saw. Allow access to the saw only to adults who know how to handle●
the tool. This instruction manual should be given with the chain saw.
Stop working with the chain saw with first signs of fatigue.●
Before starting to cut set the chain brake lever in appropriate position (pull it to yourself). It is also hand guard.●
Move chain saw away from the material being cut only when the cutting chain is working.●
When cutting processed sawn wood or thin branches use support (sawing horse). Do not cut several boards at the same●
time (placed one on top of another), or material held by other person or held with foot.
Long objects should be firmly fixed before cutting.●
In uneven, sloping terrain proceed with your work when facing upwards.●
When cutting through always use the bumper spike as a point of support. Hold the saw by the rear handle and guide●
with the front handle.
In case the cut cannot be completed in one run, pull the saw a little back, put the bumper spike in another place and●
continue the cut lifting rear handle slightly.
When cutting in horizontal plane, position yourself at an angle as close to 90º from cutting line as possible. Such●
operation requires concentration.
When the chain is pinched when cutting with the tip of the bar, the saw may recoil towards operator. Because of this●
effect cut with the straight part of the chain whenever possible. Then, in case of pinching, the recoil effect changes
direction away from the operator.
Be very careful when cutting wood when there is the risk of splitting. Pieces of wood that are cut off can be flung in any●
direction (risk of body injury!).
Only trained persons should cut tree branches!● Uncontrolled fall of a tree branch constitutes a risk of body injury!
Do not cut with tip of the guide bar (● risk of recoil).
Pay special attention to branches under strain. Do not cut branches, which hangs freely, from below.●
Always stand to the side of predicted fall line of the tree that is to be cut.●
During a tree fell there is a risk that branches of the tree, or trees in proximity, will break and fall. Be very careful,●
otherwise a body injury may occur.
On a sloped terrain the operator should stay on upper part of the slope with respect to the tree being cut, never lower.●
Watch out for logs that may roll down towards you.● Jump away!
Operating saw tends to rotate when tip of the chain guide bar touches processed material. In such case the saw may●
get out of control and move towards the operator (risk of body injury!).
Do not use the saw above your shoulder level, or when standing on a tree, ladder, scaffold, trunk etc.●
To prevent saw recoil follow below instructions:
Never start or guide a cut with the tip of the guide bar!●
Always start cutting with saw previously switched on!●
Ensure the cutting chain is sharp.●
Never cut more than one branch at a time. When cutting off, watch out for surrounding branches. When cutting a tree●
through, watch out for nearby tree trunks.
