Grasslin famoso 1000 rf User manual

famoso 1000 rf
NL
IF
GB
D

D
Kurzbeschreibung famoso 1000 rf - Empfänger
Der famoso 1000 rf - Empfänger bildet zusammen mit dem famoso 1000 rf - Sender eine
Raumthermostatuhr modernster Technik. Sie steuert drahtlos, mit Hilfe von Funk das Heizgerät,
sorgt auf diese Weise für eine behagliche Raumtemperatur und hilft dabei noch Energie zu spa-
ren. Bei Temperaturen unter 5°C schützt die Frostschutzfunktion ihre Heizung vor dem Einfrieren.
GB
Short description - famoso 1000 rf transmitter
In combination with the famoso 1000 rf receiver, the famoso 1000 rf transmitter
creates a room thermostat clock of highly advanced technology.
The device is wireless and
controls the heater via radio, providing a comfortable temperature and also helping to save
energy. At temperatures of 5ºC and below the frost protection function protects your heater from
freezing.
F
Bref descriptif famoso Récepteur 1000 rf
Avec l’émetteur 1000 rf, le récepteur famoso 1000 rf constitue un thermostat d’ambiance de la
technologie la plus moderne. Il permet la commande par radiofréquence de l’appareil de
chauffage et assure de cette manière une température agréable tout en permettant d’économiser
l’énergie. A des températures en dessous de 5°C, la fonction hors-gel empêche que votre
chauffage ne gèle.
I
Breve descrizione del ricevitore famoso 1000 rf
Il ricevitore famoso 1000 rf forma insieme al trasmettitore famoso 1000 rf un termostato ambiente
programmabile con orologio di ultima generazione. Questo dispositivo consente di regolare il
riscaldamento mediante onde radio, senza fili, impostando una temperatura ambientale
confortevole e aiutando il risparmio energetico. Quando la temperatura scende sotto ai 5° C,
la funzione antigelo protegge i tubi del riscaldamento dal pericolo di gelo.
NL
Korte beschrijving famoso 1000 rf-ontvanger
De famoso 1000 rf-ontvanger vormt samen met de famoso 1000 rf-zender een kamer-
thermostaatklok volgens de modernste techniek. Hij bestuurt draadloos, met behulp van radio-
telegrafie het verwarmingsapparaat, zorgt op deze manier voor een behaaglijke kamer-
temperatuur en helpt daarbij nog energie te sparen. Bij temperaturen onder de 5°C beschermt
de vorstbeveiligingsfunctie uw verwarming tegen bevriezing.

3
D
Sicherheitshinweise
• Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
(DIN VDE 0105 Teil1) erfolgen.
• Allgemein gültige Sicherheitsvorkehrungen müssen beachtet werden z.B.: Vor Arbeiten am
Gerät die Stromzufuhr abschalten und vor Wiedereinschalten sichern.
• Technische Daten siehe Geräteaufkleber oder Datenblatt.
GB
Safety instructions
• Installation and mounting of electric appliances must be carried out only by skilled electricians.
• It is imperative to observe the generally applicable safety measures, such as: Before starting
any work on the appliance, switch off power supply and secure against switching on.
• For technical data, see label on the unit or data sheet.
F
Consignes de sécurité
• L'installation et le montage d'appareils électriques ne doivent être effectués que par des
électriciens compétents!
• Respectez les mesures générales de sécurité, par exemple : Avant tous travaux sur les
appareils arrêtez l'alimentation de courant et protégez contre toute remise en marche.
• Pour les caractéristiques techniques, voir l'étiquette se trouvant sur l'appareil ou la fiche
technique.
I
Avvertenze per la sicurezza
• L’installazione ed il montaggio dei dispositivi elettrici possono essere eseguiti soltanto
da elettricisti professionalmente qualificati.
• Osservare le generali norme di sicurezza vigenti: ad esempio, disinserire
l'alimentazione di corrente e bloccare la riaccensione dell'apparecchio prima di
eseguire eventuali lavori.
• Per i dati tecnici consultare la targhetta posta sull’apparecchio o la scheda tecnica del prodotto.
NL
Veiligheidsaanwijzingen
• Inbouw en montage van elektrische apparaten mag alleen door een elektrovakman
(DIN VDE 0105 deel 1) geschieden.
• Algemeen geldige veiligheidsmaatregelen moeten in acht worden genomen bijv.: Voor
werkzaamheden aan het apparaat de stroomtoevoer uitschakelen en tegen opnieuw
inschakelen beveiligen.
• Technische gegevens zie sticker op het apparaat of het gegevensblad.

4
1 2
3 4
230 V
~
50 Hz

5
1
D

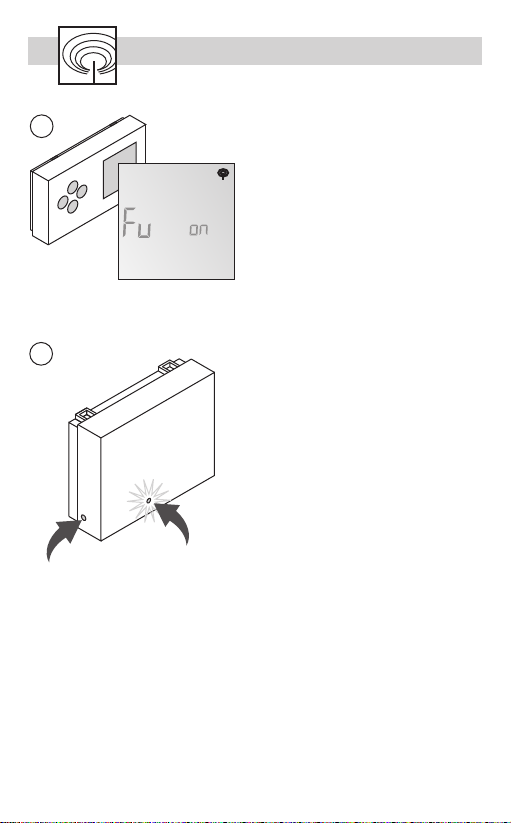

Installation der Funkstrecke
1. Sender installieren, Systemmodus
Dauerfunkbetrieb anwählen (siehe
Bedienungsanleitung „Sender“).
2. Empfänger-Taste betätigen (LED blinkt
1 mal) und 2 Sekunden gedrückt halten
(LED blinkt zweites mal). Danach Taste
lösen, LED leuchtet bis der Empfänger
eine gültige Adresse übernommen hat.
Bei korrekter Funkverbindung blinkt
die LED 2 mal kurz.
3. Sender an den gewünschten Standort
bringen und zur Empfangskontrolle die
LED beobachten. Bei jedem empfange-
nen Funktelegramm blinkt die LED 2 mal
kurz. Sollte kein Empfang mehr sein
muss ein entsprechender Standort
gesucht werden.
4. Dauerfunkbetrieb des Senders beenden.
Empfänger montieren.
GB
Radio link installation
1. Install transmitter and select continuous
radio operation system mode.
2. Press receiver button and hold down
for 2 seconds. The LED flashes twice.
Then release button, LED illuminates until
the receiver has accepted a valid
address. When a correct radio link has
been established the LED flashes for
2 seconds.
3. Move transmitter to required location
and observe LED to monitor reception. If
no reception is possible an appropriate
location must be found.
4. Stop continuous radio operation.
Install receiver.
2
LED
Taste
Button
Touche
Tasto
Toets

6
F
Etablissement de la liaison radio
1. Installer l’émetteur, sélectionner le
mode de fonctionnement Emission
permanente.
2. Actionner la touche du récepteur et la
maintenir enfoncée pendant 2 secondes.
La DEL clignote 2 fois. Puis relâcher la
touche, la DEL s’allume jusqu’à ce que
le récepteur ait accepté une adresse
correcte. Lorsque la liaison radio est
correctement établie, la DEL clignote
pendant 2 secondes.
3. Poser l’émetteur à l’endroit désiré et
observer la DEL pour contrôler le
fonctionnement. Si la réception n’est
plus assurée, chercher un autre
emplacement.
4. Désactiver le mode de fonctionnement
Emission permanente.
Monter le récepteur.
I
Installazione della linea radio
1. Prima di installare il trasmettitore,
selezionare il modo del sistema
"Trasmissione radio continua".
2. Azionare il tasto del ricevitore e tenerlo
premuto per 2 secondi. Il LED lampeg-
gia due volte. Rilasciare il tasto. Il LED
rimane acceso fino a quando il
ricevitore non riceve un indirizzo valido.
Se il collegamento radio è corretto, il
LED lampeggia per due secondi.
3. Posizionare il trasmettitore nel posto
desiderato e controllare mediante il LED
lo stato di ricezione. Nel caso in cui la
ricezione non ci fosse, è necessario
cercare un posto più idoneo.
4. Controllare la trasmissione radio
continua del trasmettitore. Montare il
ricevitore.
NL
Installatie van het radiopad
1. Zender installeren, systeemmodus
continue radiomodus kiezen.
2. Ontvangertoets bedienen en 2 seconden
ingedrukt houden. De LED knippert
tweemaal. Daarna toets loslaten, LED
licht op tot de ontvanger een geldig
adres overgenomen heeft. Bij correcte
radioverbinding knippert de LED 2
seconden.
3. Zender op de gewenste plek
aanbrengen en voor ontvangst-
controle kijken naar de LED. Als er
geen ontvangst meer mocht zijn, moet
er een passende plek gezocht worden.
4. Continue radiomodus van de zender
beëindigen. Ontvanger monteren.

7
D
Notlaufbetrieb
Wird vom Empfänger länger als eine Stunde kein gültiges Funksignal empfangen wird der
Notlaufbetrieb aktiviert. Die LED blinkt in schneller Folge.
ED-Wert 12,8 Minuten, Einschaltzeit 30%.
GB
Emergency running mode
If no valid radio signal is received from the receiver for more than 1 hour, emergency running
mode is activated.
ED value 12.8 minutes, switch-on time 30%.
F
Fonctionnement d’urgence
Si le récepteur ne reçoit aucun signal correct pendant plus d’une heure, le fonctionnement
d’urgence est activé.
Facteur de service 12,8 minutes. Facteur de service relatif 30%
I
Funzionamento di emergenza
Se il ricevitore non riceve un segnale radio corretto per più di un'ora, viene attivato il
funzionamento di emergenza.
Valore durata di accensione 12,8 minuti, tempo di accensione 30%.
NL
Noodloopmodus
Als er van de ontvanger langer dan een uur geen geldig radiosignaal ontvangen wordt, wordt de
noodloopmodus geactiveerd.
Inschakelduur-waarde 12,8 minuten, inschakeltijd 30%.

Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen/Schwarzwald
Postfach 1232
D-78104 St. Georgen/Schwarzwald
Telefon [phone] - 933-0
Telefax +49 (0)7724 - 933-240
www.graesslin.de
[email protected]
8010.1039.7/07/01
