GRE AR-121E Manual

AR-121 / AR-121E
DEPURADOR DE BAJA TENSION
AR-124 / AR-124E
LOW VOLTAGE FILTER UNIT
DEPURADOR DE BAJA TENSION
EPURATEUR BASSE TENSION
WASSERDRUCKREINIGER
FILTRAZIONE A BASSA TENSIONE
LAGE DRUK ZUIVERINGSFILTER
DEPURADOR DE BAIXA TENSAO
INSTALLATION AND MAINTENANCE MANUAL
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUEL D’INSTALLATION ET D’ENTRETIEN
EINBAU-UND BETRIEBSANLEITUNG
MANUALE DI INSTALAZIONE E MANUTENZIONE
INSTALLATIE-EN ONDERHOUDSHANDLEIDINGE
INSTRUÇÕES E MANUNTENÇÃO

ENGLISH
IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be implemented
for installation and start-up. Therefore, the installer as well as the user must read the instructions before beginning installation
and start-up.
Keep this manual for future reference.
To achieve optimum performance of the Skim-filter, follow the instructions provided below:
SAFETY INSTRUCTIONS. READ CAREFULLY
•The following standard should be followed in the whole electrical installation:
NF C15-100
that refers to “the construction of electrical installations both in indoor and outdoor swimming pools”, or similar regulations in force in
each area or country.
•“The entire filtering system follows the installation standard C 15-100 that stipulates that all electrical apparatus located at less than
3.5 m. from the swimming pool and freely accessible should have a very low voltage of 12 V. All 220 V apparatus should be
positioned at least 3.5 m. from the edge of the swimming pool. Apply to the manufacturer for permission to modify one or more
elements of the filtering system”.
•Electrical installations should only be performed by professional installers qualified in electrical installations.
•The apparatus should not be on while the swimming pool is being used.
•Do not operate the apparatus without water.
•People should NEVER touch the apparatus when it is on if they are wet or with wet hands.
•DISCONNECT the apparatus from the mains before handling.
•Ensure that the ground is dry before touching the electrical equipment.
•Never place the apparatus where it could become wet, as this could cause electrocution.
•Do not allow children or adults to lean against or sit on the apparatus.
•Never use the apparatus for more than 4 consecutive hours.
•If the flexible power supply cable of the apparatus is damaged, it should be replaced. Read instructions how to replace it carefully.
If in doubt, consult your technical service.
1. VERIFY THE CONTENTS OF THE PACKING:
The following accessories are included inside the box. (Fig.1): AR-121, AR-121E, AR-124, AR-124E
1. Skim-filter body unit
2a. Sheet pool support unit or tubular
2b. Self-supporting pool support unit
3a. Sheet pool Clamp support unit or tubular
3b. Self-supporting Clamp support unit
4. Motor-transformer unit
5. Suction cover.
6.
Distance spacer (model AR-121)
2. GENERAL CHARACTERISTICS:
This Skim-filter has been designed for use in fresh water pools. It is a Class I electric apparatus which complies with the IPX8 degree of
protection (resistance to penetration of dust, solid bodies and humidity).
CONNECTION OF APPARATUS
Connect the transformer to a 230V 50 Hz source of alternating current which is equipped with a single-pole switch, so that the apparatus does
not receive any voltage when it is not in use, and a 30 mA differential for discharge protection.
The manufacturer is not responsible in any circumstances for assembly, installation or start-up of any electric components which have been
inserted or handled at locations other than its own premises.
3. INSTALLATION:
This equipment is easy to install and can be assembled by AN ADULT in around ½ HOUR, taking care to correctly follow the
instructions detailed in this manual at all times.
Place the Skim-filter facing the dominant winds, so that these help to carry the dirt which remains on the surface of the pool towards the filter.
The transformer should be located at least 3.5 m from the edge of the pool. (Fig. 2).
INSTALLATION OF SUPPORT FOR SHEET SWIMMING POOL OR TUBULAR
Insert the support arm in the housing for the support clamp of the Skim-filter (Fig. 3).
Insert the feed cable in the housings on the inside of the support arm of the Skim-filter. Ensure that it is firmly secured.
Place the Skim-filter unit and the plastic support unit on the edge of the swimming pool (Fig. 4).
Place the two nuts in the housings of the support sealing clamp.
Insert the two screws from inside the swimming pool and tighten them firmly.
Balance the apparatus so that it is level on the vertical plane.
Attention: the distance of the locking pin can be increased with the two distance spacers that are supplied in a bag (No 6) with two screws.
These screws are longer than those already bolted, in order to bolt the locking pin to the distance spacers.
INSTALLATION OF SUPPORT FOR SELF-SUPPORTING SWIMMING POOL
Insert the rod for self-supporting swimming pools in the housing of the support clamp for the Skim-filter (Fig.3)
Secure the rod with both rod securing units.
Place the Skim-filter unit and the support rod on the edge of the swimming pool.
Balance the apparatus so that it is level on the vertical plane.
4. ASSEMBLY:
LEVELLING AND SECURING THE SKIM-FILTER
For proper operation of the apparatus, it must be correctly levelled.
Turn the handle of the snap-off closure until it reaches the position “open” (Fig. 9). Let the Skim-filter slide down through the flange until the float
(No. 3) remains hanging in the water (about half way down) (Fig. 6).
Once it has reached that position, fix the Skim-filter by turning the handle of the snap-off closure towards the “close” position (Fig. 9)

SELF-SUPPORTING SWIMMING POOL
Move the two fixing nuts of the Skim-filter support until they reach the closure flange. Then screw them in strongly. Lean the Skim-filter slightly
and fix the cable in the rear part of the Clamp support.
FILTRATION
The Skim-filter is designed to suck in and hold the impurities floating in the pool water. After an initial filtration treatment (until the pool water is
clean), the full volume of the pool should be recirculated once daily.
The component which cleans the water is the filtering cartridge (AR-86) located inside the Skim-filter. This is formed by a cloth with a very fine
stitch which holds the dirtiness.
Depending on the dirtiness, hours of filtration and pool volume, the filtering cartridge (AR-86) may require cleaning with more or less regularity.
When you notice that the amount of water returned to inside of the pool decreases, then the filtering cartridge should be cleaned.
Filtering requirements depend on the volume in m
3
of water of the swimming pool in relation to the m
3/
hour of the apparatus flow, depending on
the model AR-121 or AR-124.
Turn the motor off for at least 2 hours between operation intervals.
Volume of swimming pool in m
3= hours required
Flow of filter in m
3
/hour
The aforementioned off time should be followed in the initial filtering treatment. It is recommended to increase the filtering time as the water
temperature of the pool increases.
NEVER PLACE CHEMICAL PRODUCTS IN THE BASKET OR THROUGH THE SPONGES OR CARTRIDGE, AS THIS WILL DAMAGE THE
MATERIALS OF THE APPARATUS AND REDUCE ITS EFFECTIVENESS.
DO NOT USE FLOCCULANT!
5. MAINTENANCE:
CLEANING THE FILTERING CARTRIDGE
Disconnect the power outlet apparatus and remove it from the swimming pool.
Pull the float (No. 3) hard and remove it from the tube and extract the cartridge from inside. Place the cartridge under low pressure running water
(not a jet) from a hose until the filter is clean (Fig. 5).
Before replacing the cartridge (AR-86) use the hose to clean out the inside of the Skim-filter (Fig. 7) and make sure the cartridge is replaced
correctly centered and pushed down until the cartridge is firmly in place (Fig. 8). Once everything has been reassembled correctly replace the
Skim-filter back into the pool
After several washing cycles, it may be necessary to change the filtering cartridge. To do this, call the swimming pool manufacturer on the
number indicated in the instructions.
6. CLEANING THE BOTTOM OF THE SWIMMING POOL
The equipment with the AR-2062 pool floor cleaner accessory can be used to clean the bottom of the swimming pool.
Consult your dealer or the After-sales Service of the pool manufacturer.
Always use original spare parts.
Efficiency is reduced if a longer hose than necessary is used to reach all points of the swimming pool. Cut any excess hose.
CONNECTING THE FLOOR CLEANER TO THE EQUIPMENT:
Remove the float of the skimfilter, place the suction cover accessory (no. 4) on the upper part of the skimfilter with the intake facing upwards and
submerge the skimmer inside the pool so that the suction cover does not intake air.
Prime the hose as follows: With the pole and the hose connected, place the floor cleaner slowly inside the pool vertically letting it fill with water
and keeping the rest of the hose out of the water. Gradually place the hose in the water until it completely fills with water. The floor cleaner will
not suction unless the hose is fully primed, which could damage the equipment if it operates with no air.
Connect it to the suction cover intake, taking care that air does not enter. The hose and the cover connection should always be submerged to
avoid air from entering.
Start-up the equipment and clean the swimming pool floor.
7. ELECTRICAL COMPONENTS
To guarantee electrical safety, the equipment is provided with an electrical unit that is protected against the inlet of water. If a cable or any of the
components are damaged, the whole electrical unit should be changed.
None of the components of this electrical unit should be handled, as it would affect the safety of the equipment.
REPLACING THE ELECTRICAL UNIT
If a cable or a component of the electrical unit is damaged, proceed as follows:
•Disconnect the apparatus from the mains.
•Dismantle the apparatus from the swimming pool and remove.
•Disconnect the motor from the body unit at the bottom of the apparatus and remove.
Skim-filter AR121-AR121E
When replacing the electric unit, please note that there is a screw beside the motor, as indicated in Fig. A. This screw should never be
tightened any further. It is a safety screw to prevent children from removing the motor.
To remove the motor, turn the skim-filter so that it is easier to work. First completely loosen the screw (Fig. B) and then remove the motor
making a quarter turn towards the right, taking care to lift the flap (Fig. C) to correctly remove the motor. To place the motor back in the skim-
filter, the motor should first be inserted turning to the left and then tightening the screw back to its original position.
Place the new motor and fasten it to the body unit.
Skim-filter AR124-AR124E

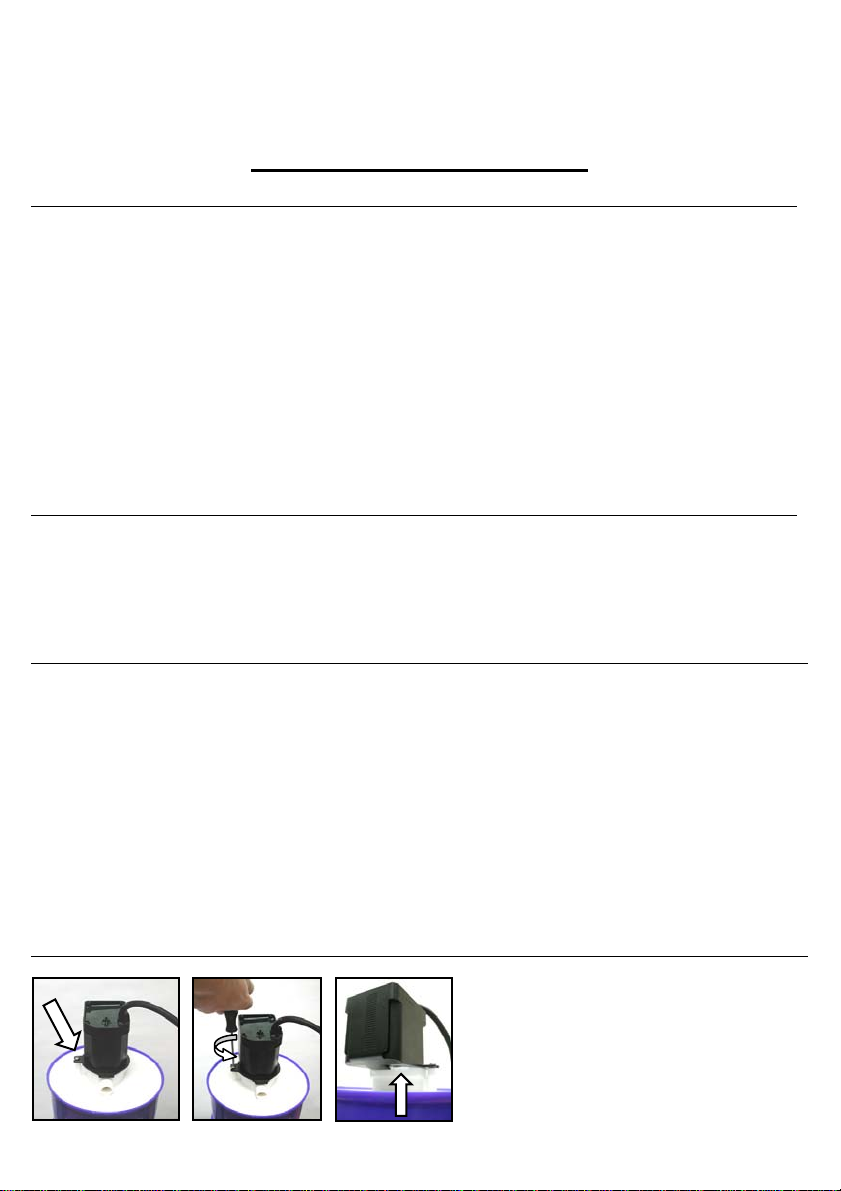

Unscrew the 3 screws that hold the motor and remove the electric/motor unit.
Place the new electric/motor unit by tightening the 3 screws to the body of the skimmer and place the bottom cover by tightening the 3
corresponding screws
•Reassemble the equipment in the pool following the instructions given in the INSTALLATION section of this manual.
8. WINTER – MAINTENANCE WHEN OUT OF USE
To ensure that the equipment is well preserved, it should be stored during winter or during long periods when it is not used. To do this, dismantle
it from the pool, clean the filter and dry all the components with a soft cloth or absorbent paper so that it is not scratched. It is recommended to
store the equipment in its original packaging and in a dry place. It is advisable to use this opportunity to visually check the state of the cable and
other electrical components and replace if necessary. To do this, follow the instructions indicated in the section ELECTRICAL COMPONENTS.
After the winter, install the equipment as if it were new.

PROBLEMS SOLUTIONS
The Skim-filter drives little water. The cartridge is dirty. Clean it.
The Skim-filter does not filter, but it does add water to the pool. Verify that the cartridge cover is properly installed.
The Skim-filter does not move the water. Verify the connection, and that there is voltage supply to the outlet.
The Skim-filter returns dirty water to the swimming pool. Verify that the cartridge is in good condition and properly installed.
If you cannot solve the problem, contact the pool manufacturer on the telephone number given in the instructions.
9. ENVIRONMENTAL INFORMATION Processing of electrical and electronic equipment after their period of use (Only applicable in the E.U.)
In order to reduce the amount of waste of electric and electronic apparatus, to reduce the danger of components, to encourage
the reuse of apparatus, to assess waste and to set up a suitable waste treatment system, with the aim of improving the efficiency
of environmental protection, a set of rules has been established applicable to the manufacture of the product and other rules
regarding the correct environmental treatment when these products become waste.
It is also intended to improve the environmental practices of all agents involved in electrical and electronic goods, including
manufacturers, distributors, users and particularly those directly involved in the treatment of waste derived from these apparatus.
From 13
th
August 2005, there are two ways of disposing of this apparatus:
•if you purchase a new equivalent apparatus or which has the same functions as the one you wish to dispose of, you can hand it
over, free of charge, to the distributor when making your purchase, or
•you can take it to local collection points.
We shall cover waste treatment costs.
The apparatus are labelled with a symbol of a “crossed-out waste container”. This symbol means that the apparatus is subject to selected waste
collection, different from general waste collection.
Our products are designed and manufactured with top-quality, environmental-friendly materials and components, which can be reused and
recycled. In spite of this, several parts of this product are not biodegradable and therefore it should not be left in the environment. For the correct
recycling of this product, please completely detach the electrical motor from the rest of the filtration equipment.
GUARANTEE CERTIFICATE
1. GENERAL TERMS
1.1. In accordance with these provisions, the seller guarantees that the GRE product corresponding to this guarantee (“the Product”) is in
perfect condition at the time of delivery.
1.2. The Guarantee Term for the Product is two (2) years from the time it is delivered to the purchaser.
1.3. In the event of any defect in the Product that is notified by the purchaser to the seller during the Guarantee Term, the seller will be obliged
to repair or replace the Product, at his own cost and wherever he deems suitable, unless this is impossible or unreasonable.
1.4. If it is not possible to repair or replace the Product, the purchaser may ask for a proportional reduction in the price or, if the defect is
sufficiently significant, the termination of the sales contract.
1.5. The replaced or repaired parts under this guarantee, will not extend the guarantee period of the original Product, but will have a separate
guarantee.
1.6. In order for this guarantee to come into effect, the purchaser must provide proof of the date of purchase and delivery of the Product.
1.7. If, after six months from the delivery of the Product to the purchaser, he notifies a defect in the Product, the purchaser must provide proof
of the origin and existence of the alleged defect.
1.8. This Guarantee Certificate is issued without prejudice to the rights corresponding to consumers under national regulations.
2. INDIVIDUAL TERMS
2.1. This guarantee covers the products referred to in this manual.
2.2. This Guarantee Certificate will only be applicable in European Union countries.
2.3. For this guarantee to be effective, the purchaser must strictly follow the Manufacturer’s instructions included in the documentation provided
with the Product, in cases where it is applicable according to the range and model of the Product.
2.4. When a time schedule is specified for the replacement, maintenance or cleaning of certain parts or components of the Product, the
guarantee will only be valid if this time schedule has been followed.
3. LIMITATIONS
3.1. This guarantee will only be applicable to sales made to consumers, understanding by “consumer”, a person who purchases the Product for
purposes not related to his professional activities.
3.2. The normal wear resulting from using the product is not guaranteed. With respect to expendable or consumable parts, components and/or
materials, such as batteries, light bulbs, etc. the stipulations in the documentation provided with the Product, will apply.
3.3. The guarantee does not cover those cases when the Product; (I) has been handled incorrectly; (II) has been repaired, serviced or handled
by non-authorised people or (III) has been repaired or serviced not using original parts.
3.4. In cases where the defect of the Product is a result of incorrect installation or start-up, this guarantee will only apply when said installation
or start-up is included in the sales contract of the Product and has been conducted by the seller or under his responsibility.
Fig.
Fig. A Fig. B Fig. C

ESPAÑOL
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las medidas
de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el
usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.
Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.
Para conseguir un óptimo rendimiento del Skim-filter es conveniente observar las instrucciones que se indican a
continuación:
INDICACIONES DE SEGURIDAD, LEALAS ATENTAMENTE
• En todo lo referente a la instalación eléctrica debe seguirse la normativa:
NF C15-100
que hace referéncia “a la construcción de instalaciones eléctricas, tanto en piscinas cubiertas como en piscinas al
aire libre”, o la normativa análoga vigente en cada zona o pais.
• ”Todas las filtraciones siguen la norma de instalación C 15-100 que especifica que todo aparato eléctrico ubicado
a menos de 3,5 m de la piscina y accesible libremente debe estar alimentado con muy baja tensión 12 V. Todo
aparato alimentado en 220 V debe estar ubicado por lo menos a 3,5 m del borde de la piscina. Pedir permiso del
fabricante para toda modificación de uno o varios elementos del sistema de filtración”
• La instalación eléctrica debe ser hecha por personal profesional cualificado en instalaciones eléctricas.
• No tenga el aparato en marcha mientras utiliza la piscina.
• No haga funcionar el aparato sin agua.
• No toque NUNCA el aparato en marcha con el cuerpo húmedo o las manos húmedas.
• Siempre que deba manipular el aparato, DESCONÉCTELO de la tóma de corriente.
• Asegúrese de que el suelo está seco antes de tocar el equipo eléctrico.
• No coloque el aparato donde pueda mojarse, puede causar electrocución.
• No permita ni a niños ni a adultos apoyarse o sentarse sobre el aparato.
• No utilizar el aparato durante más de 4 horas seguidas.
• Si el cable flexible de alimentación de este aparato está dañado, debe ser sustituido. Lea detenidamente las
instrucciones para su sustitución. Ante la duda consulte con un servicio técnico.
1. COMPRUEBE EL CONTENIDO DEL EMBALAJE:
En el interior de la caja encontrará los siguientes accesorios. (Fig.1): AR-121, AR-121E, AR-124, AR-124E
1. Conjunto cuerpo del Skim-filter.
2a. Conjunto soporte piscina chapa o tubular.
2b. Conjunto soporte piscina autoportante.
3a. Conjunto brida soporte piscina chapa o tubular.
3b. Conjunto brida soporte piscina autoportante.
4. Conjunto motor y transformador.
5. Tapa aspiración.
6. Bolsa de accesorios (modelo AR-121)
2. CARACTERÍSTICAS GENERALES:
Este Skim-filter ha sido diseñado para ser utilizado en piscinas de agua dulce. Se trata de un aparato eléctrico de clase I,
que cumple con el grado de protección IPX8 (resistencia a la penetración de polvo, a los cuerpos sólidos y a la humedad).
CONEXION DEL APARATO
Conectar el transformador a una fuente de corriente alterna de 230V 50 Hz, que disponga de un interruptor omnipolar. para
dejar sin tensión al aparato cuando éste no deba ser utilizado, y un diferencial de 30 mA para protección de descarga.
El fabricante en ningún caso se responsabiliza del montaje, instalación o puesta en funcionamiento de cualquier
manipulación o incorporación de componentes eléctricos que no se hayan llevado a cabo en sus instalaciones.
3. INSTALACIÓN:
Por su facilidad de instalación este equipo puede ser montado por UNA PERSONA ADULTA y en un periodo de
tiempo de alrededor de ½ HORA, con la precaución en todo momento de hacer un correcto seguimiento de las
instrucciones detalladas en este manual.
Colocar el Skim-filter a favor de los vientos dominantes, para que estos ayuden a llevar la suciedad que quede en la
superficie de la piscina hacia el filtro (Fig. 2).
El transformador debe situarse como mínimo, a 3,5 m del borde de la piscina (por seguridad eléctrica) según norma NF
C15-100 o analoga vigente en cada zona o pais (Fig. 2).
COLOCACIÓN DEL SOPORTE PARA PISCINA DE CHAPA O TUBULAR
Insertar el brazo soporte en el alojamiento de la brida soporte del Skim-filter (Fig. 3).
Pasar el cable de alimentación por los alojamientos que hay en el interior del brazo soporte del Skim-filter, asegurándose
que quede bien sujeto.
Situar el conjunto del Skim-filter y el conjunto soporte de plástico en el borde de la piscina (Fig. 4).
Colocar las dos tuercas en los alojamientos de la pinza cierre soporte.
Pasar los dos tornillos desde el interior de la piscina y atornillarlos fuertemente.
Equilibrar el aparato para que quede situado verticalmente.
Atención: se puede aumentar la distancia de la pinza de cierre con los dos distanciadores que se suministran dentro de
una bolsa (nº 6) con dos tornillos, estos tornillos son mas largos que los que se subministran ya montados, para poder

atornillar la pinza de cierre con los distanciadores.
COLOCACIÓN DEL SOPORTE PARA PISCINA AUTOPORTANTE
Insertar la varilla para piscinas autoportantes en el alojamiento de la brida soporte del Skim-filter (Fig. 3).
Asegurar la varilla con los dos conjuntos de fijación.
Situar el conjunto Skim-filter y la varilla soporte en el borde de la piscina (Fig. 4).
Equilibrar el aparato para que quede situado verticalmente.
4. MONTAJE:
NIVELACION Y FIJACION DEL SKIM-FILTER
Para el buen funcionamiento del aparato, es imprescindible una correcta nivelación del mismo. Para ello, gire la palanca del
cierre hasta la posición de abierto (Fig. 9), y deslice el Skim-filter hasta que el flotador (nº 3) quede suspendido en el agua y
aproximadamente en la mitad de su recorrido (Fig. 6).
Una vez posicionado, fíjelo girando la palanca del cierre hasta la posición de cerrrado (Fig. 9).
PISCINA AUTOPORTANTE
Desplace los dos conjuntos de fijación de la varilla hasta la brida y apriételos fuertemente.
Incline ligeramente el Skim-filter y fije el cable en la parte posterior de la brida.
FILTRACION:
El Skim-filter está diseñado para aspirar y retener las impurezas que se encuentran suspendidas en el agua de la piscina.
Después de un tratamiento inicial de filtrado (hasta que el agua de la piscina esté limpia), se deberá volver a recircular una
vez al día todo el volumen de la piscina.
El elemento que realiza la limpieza del agua es el cartucho filtrante (AR-86) que hay en el interior del Skim-filter. Este está
compuesto por una tela con un paso muy fino que retiene la suciedad.
Dependiendo de la suciedad, horas de filtración y volumen de la piscina, el cartucho filtrante (AR-86), necesita ser limpiado
con más o menos asiduidad. Cuando se observa que la cantidad de agua devuelta al interior de la piscina disminuye, se
procederá a la limpieza del cartucho filtrante.
Sus necesidades de filtración vienen dadas por el volumen en m
3
de agua de su piscina en relación con los m
3
/h de caudal
del aparato según modelo AR-121 o AR-124.
Deje al menos 2h de reposo al motor entre intervalos de funcionamiento.
Volumen piscina en m
3
Caudal filtro en m
3
/h =horas necesarias
En el tratamiento inicial de filtración debe respetar los periodos de reposo indicados. Se recomienda aumentar el tiempo de
filtración cuanto mayor sea la temperatura del agua de su piscina.
EN NINGÚN CASO EL PRODUCTO QUÍMICO DEBE PONERSE EN EL CESTO O A TRAVÉS DE LAS ESPONJAS O
DELCARTUCHO, ELLO DETERIORARÍA LOS MATERIALES DEL APARATO Y LIMITARÍA SU EFICACIA
¡NO UTILIZAR FLOCULANTE¡
5. MANTENIMIENTO:
LIMPIEZA DEL CARTUCHO FILTRANTE
Desconecte el aparato de la toma de corriente y sáquelo de la piscina.
Tire fuertemente del flotador (nº 3), para extraerlo del conjunto cuerpo-base y desenrosque el cartucho filtrante (AR-86) de
su interior. Coloque el cartucho bajo un chorro de agua de manguera de jardín a baja presión, hasta que observe que el
filtro está limpio (Fig. 5).
Antes de volver a introducir el cartucho filtrante (AR-86) en el conjunto cuerpo-base, limpie con la manguera el interior de su
alojamiento (Fig. 7). Una vez limpio rosque el cartucho filtrante hasta que haga tope (Fig. 8). Una vez montado, puede
introducirlo de nuevo en la piscina.
Tras varios ciclos de lavado puede ser necesario el cambio del cartucho filtrante, para ello contacte con el fabricante de la
piscina en el telefono y horario indicados en las instruciones de la piscina.
6. LIMPIEZA DEL FONDO DE LA PISCINA
Para la limpieza del fondo de la piscina, puede aprovechar el equipo, con el accesorio limpiafondos AR-2062.
Consulte en su establecimiento o con el Servicio Postventa del fabricante de la piscina para su adquisición.
Utilice siempre recambios originales.
Una longitud de manguera mayor a la necesaria para llegar a todos los puntos de la piscina reduce la efectividad. Recorte
el tramo de manguera que le sobre.
CONEXIÓN DEL LIMPIAFONDOS AL EQUIPO:
Quitar el flotador del skimfilter, poner en la parte superior del skimfilter el accesorio tapa aspiración (nº 4) con la toma hacia
arriba y hundir el skimmer en el interior de la piscina lo suficiente para que la tapa aspiración no tome aire.
A continuación cebar la manguera de la siguiente manera: Introducir despacio en el interior de la piscina el limpiafondos con
la pértiga y la manguera conectada, verticalmente, dejando que se llene de agua, manteniendo el resto de la manguera
fuera del agua. Vaya introduciendo la manguera en el agua despacio por tramos a la vez que se llena completamente de

agua, hasta el final, donde toda la manguera deberá quedar llena de agua. Si la manguera no está totalmente cebada, el
limpiafondos no aspirará y podremos dañar el equipo haciéndolo trabajar en vacío.
Cuidando que no entre aire en ella, conectarla a la toma de la tapa aspiración. La unión de la manguera y la tapa debe
quedar siempre sumergida para evitar la entrada de aire.
Poner en marcha el equipo y proceder a la limpieza del fondo de la piscina.
7. COMPONENTES ELÉCTRICOS
Para garantizar la seguridad eléctrica, el equipo está dotado de un conjunto eléctrico protegido contra la entrada de agua,
en caso de deterioro del cable o uno de sus componentes se deberá cambiar todo el conjunto eléctrico.
En ningún caso deben manipularse alguno de los componentes de dicho conjunto eléctrico, ya que ello anularía la
seguridad del equipo.
SUSTITUCIÓN DEL CONJUNTO ELÉCTRICO
En caso de deterioro del cable o uno de los componentes del conjunto eléctrico proceder como sigue:
•Desconectar el aparato de la toma de corriente.
•Desmontar el aparato de la piscina y retirarlo.
•En la parte inferior del aparato, desconectar el motor del conjunto cuerpo y retirarlo.
Skim-filter AR121-AR121E
En la sustituciòn del conjunto eléctrico se debe tener en cuenta que al lado del motor hay un tornillo, como se indica en la
Fig. A, este tornillo no se debe atornillar nunca más de lo que está. La función de este tornillo es de seguridad, para que
un niño no pueda extraer el motor.

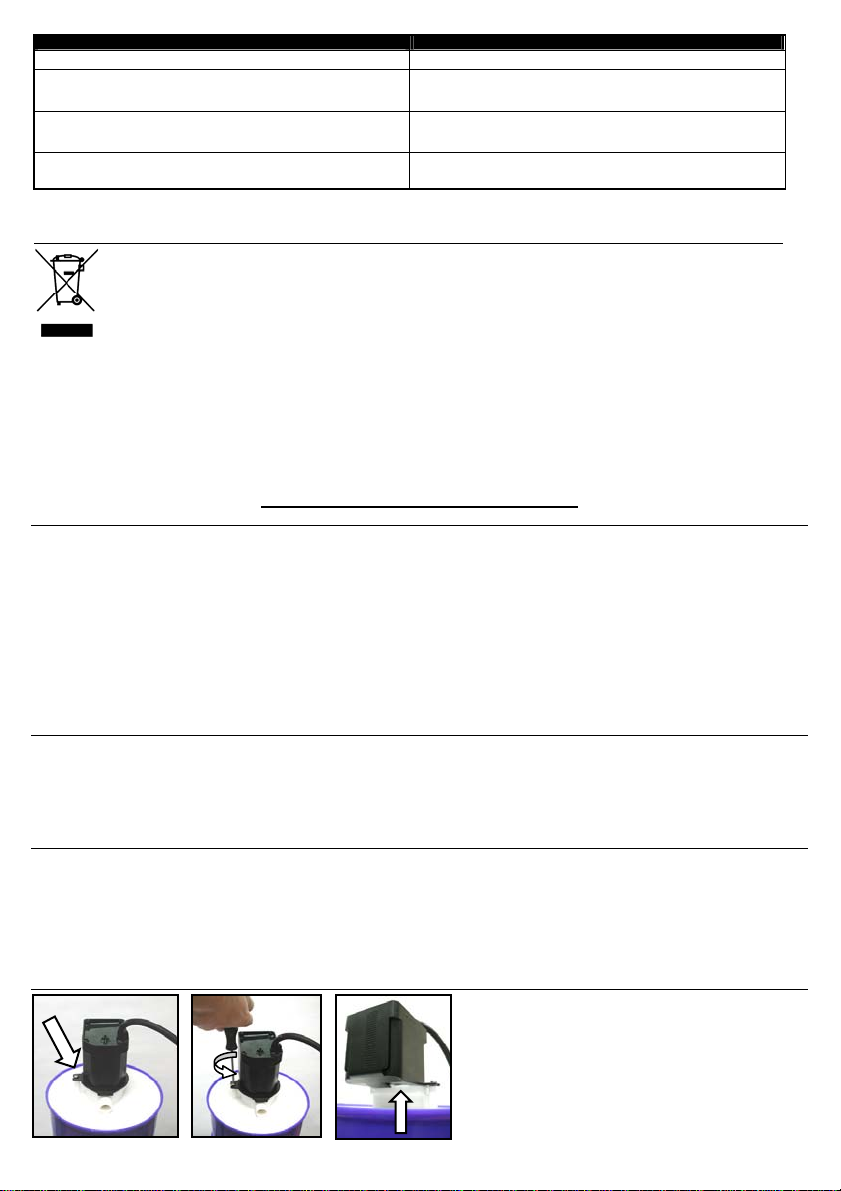

Para extraer el motor, giramos el skim-filter para poder trabajar mejor, primero se debe desatornillar
completamentamente el tornillo (Fig. B) y seguidamente sacar el motor realizando un cuarto de vuelta hacia la derecha
teniendo en cuenta que se debe levantar la pestaña (Fig. C) para extraer correctamente el motor.
Para reponer el motor en el skim-filter se insertará primero el motor realizando el giro a la izquierda y luego atornillar el
tornillo hasta la misma profundidad que estaba anteriormente.
Situar el nuevo motor y sujetarlo al conjunto cuerpo.
Skim-filter AR124-AR124E
Desatornillar los 3 tornillos que aguantan el motor y retirar el conjunto eléctrico/motor.
Situar el nuevo conjunto electrico/motor atornillando los 3 tonillos al cuerpo del skimmer y poner la tapa inferior
atonillando con los 3 tonillos correspondientes.
•Volver a montar el equipo en la piscina siguiendo las instrucciones del apartado INSTALACIÓN de este manual.
8. PERIODO DE INVIERNO - MANTENIMIENTO FUERA DE USO
Para garantizar una buena conservación del equipo se deberá guardar durante el periodo de invierno, o cuando que no lo
usemos durante periodos largos de tiempo, para ello deberá desmontarlo de la piscina y proceder a la limpieza del filtro y al
secado de todos sus componentes con un paño suave o papel absorbente para no rallarlo, es aconsejable volverlo a
guardar en su embalaje original, y en un lugar seco. Es aconsejable aprovechar esta ocasión para verificar visualmente el
estado del cable y los demás componentes eléctricos para proceder a su sustitución si fuese necesario, para ello proceder
como se describe en el apartado COMPONENTES ELÉCTRICOS.
Tras un periodo de invernaje procederemos a la instalación del equipo como si fuese nuevo.
PROBLEMAS SOLUCIONES
El Skim-filter impulsa poca agua. El cartucho está sucio. Límpielo.
El Skim-filter no filtra, pero si introduce agua en la piscina. Compruebe que el cartucho tiene puesta correctamente la
tapa.
El Skim-filter no mueve agua. Compruebe la conexión y que llegue corriente a la toma.
El Skim-filter devuelve agua sucia a la piscina. Compruebe el buen estado del cartucho y su correcta
colocación.
De no poder solucionar su problema contacte con el fabricante de la piscina en el telèfona y horario indicado en sus
instrucciones.
9. INFORMACIÓN MEDIOAMBIENTAL Tratamiento de equipos eléctricos y electrónicos despues de su vida útil (Solo
aplicable en le U.E.)
Con objeto de reducir la cantidad de residuos de aparatos eléctricos y electrónicos, la peligrosidad de los
componentes, fomentar la reutilización de los aparatos, la valorización de sus residuos y determinar una
gestión adecuada tratando de mejorar la eficacia de la protección ambiental, se establecen una serie de
normas aplicables a la fabricación del producto y otras relativas a la correcta gestión ambiental cuando se
conviertan en residuo.
Así mismo, se pretende mejorar el comportamiento ambiental de todos los agentes que intervienen en el ciclo
de vida de los aparatos eléctricos y electrónicos, como son los productores, los distribuidores, los usuarios y en particular, el
de aquellos agentes directamente implicados en la gestión de los residuos derivados de estos aparatos.
A partir del 13 Agosto de 2005 cuando usted quiera desechar este aparato, tiene dos posibles sistemas de devolución:
• si adquiere uno nuevo que sea de tipo equivalente o realice las mismas funciones que el que desecha, podrá
entregarlo, sin coste, en el acto de la compra al distribuidor
• o podrá llevarlo al sitio que destinen las diferentes entidades locales.
Nosotros nos haremos cargo de los costes de gestión.

Los aparatos van etiquetados con el símbolo de un “contenedor de basura con ruedas tachado”, este símbolo es indicativo
de la necesaria recogida selectiva y diferenciada del resto de las basuras urbanas.
Nuestros productos están diseñados y fabricados con materiales y componentes de alta calidad, respetuosos con el medio
ambiente, que pueden ser reutilizables y reciclados. Aun así, las diferentes partes que componen este producto no son
biodegradables, por lo que no se deben abandonar en el medio ambiente. Se debe de reciclar por separado, para ello
separar el motor eléctrico del resto del equipo de filtración.
CERTIFICADO DE GARANTÍA
1 ASPECTOS GENERALES
1.1 De acuerdo con estas disposiciones, el vendedor garantiza que el producto GRE correspondiente a esta garantía (“el
Producto”) no presenta ninguna falta de conformidad en el momento de su entrega.
1.2 El Periodo de Garantía para el Producto es de dos (2) años y se calculará desde el momento de su entrega al
comprador.
1.3 Si se produjera una falta de conformidad del Producto y el comprador lo notificase al vendedor durante el Periodo de
Garantía, el vendedor deberá reparar o sustituir el Producto a su propio coste en el lugar donde considere oportuno,
salvo que ello sea imposible o desproporcionado.
1.4 Cuando no se pueda reparar o sustituir el Producto, el comprador podrá solicitar una reducción proporcional del
precio o, si la falta de conformidad es suficientemente importante, la resolución del contrato de venta.
1.5 Las partes sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de la garantía del Producto
original, si bien dispondrán de su propia garantía.
1.6 Para la efectividad de la presente garantía, el comprador deberá acreditar la fecha de adquisición y entrega del
Producto.
1.7 Cuando hayan transcurrido más de seis meses desde la entrega del Producto al comprador y éste alegue falta de
conformidad de aquél, el comprador deberá acreditar el origen y la existencia del defecto alegado.
1.8 El presente Certificado de Garantía no limita o prejuzga los derechos que correspondan a los consumidores en virtud
de normas nacionales de carácter imperativo.
2 CONDICIONES PARTICULARES
2.1 La presente garantía cubre los productos a que hace referencia este manual.
2.2 El presente Certificado de Garantía será de aplicación únicamente en los países de la Unión Europea.
2.3 Para la eficacia de esta garantía, el comprador deberá seguir estrictamente las indicaciones del Fabricante incluidas
en la documentación que acompaña al Producto, cuando ésta resulte aplicable según la gama y modelo del
Producto.
2.4 Cuando se especifique un calendario para la sustitución, mantenimiento o limpieza de ciertas piezas o componentes
del Producto, la garantía sólo será válida cuando se haya seguido dicho calendario correctamente.
3 LIMITACIONES
3.1 La presente garantía únicamente será de aplicación en aquellas ventas realizadas a consumidores, entendiéndose por
“consumidor”, aquella persona que adquiere el Producto con fines que no entran en el ámbito de su actividad
profesional.
3.2 No se otorga ninguna garantía respecto del normal desgaste por uso del producto. En relación con las piezas,
componentes y/o materiales fungibles o consumibles como pilas, bombillas etc., se estará a lo dispuesto en la
documentación que acompañe al Producto, en su caso.
3.3 La garantía no cubre aquellos casos en que el Producto: (I) haya sido objeto de un trato incorrecto; (II) haya sido
reparado, mantenido o manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no
originales.
3.4 Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta instalación o puesta en marcha, la
presente garantía sólo responderá cuando dicha instalación o puesta en marcha esté incluida en el contrato de
compra-venta del Producto y haya sido realizada por el vendedor o bajo su responsabilidad.
Fig.
Fig. A Fig. B Fig. C

FRANÇAIS
IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations de première importance sur les
mesures de sécurité à adopter au moment de l’installation et de la mise en service. Il est par conséquent indispensable que
l’installateur et l’utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.
Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.
Pour optimiser le rendement du Skim-filter, il est recommandé de bien suivre les instructions qui vous sont données ci-
dessous :
INDICATIONS DE SÉCURITÉ, LISEZ-LES TRÈS ATTENTIVEMENT
• Pour tout ce qui a trait à l’installation électrique, veuillez suivre la norme :
NF C15-100
qui fait référence “à la construction d’installations électriques, aussi bien dans les piscines couvertes que dans les
piscines en plein air”, ou les normes analogues en vigueur dans chaque région ou pays.
• “Toutes les filtrations suivent la norme d’installation C 15-100 qui spécifie que tout appareil électrique placé à
moins de 3,5 m de la piscine et librement accessible doit être alimenté à très basse tension 12 V. Tout appareil
alimenté à 220 V doit être placé au moins à 3,5 m du bord de la piscine. Veuillez demander l’autorisation du
fabricant pour toute modification d’un ou plusieurs éléments du système de filtration”.
• L’installation électrique doit être faite par des professionnels qualifiés en installations électriques.
• Veillez à ce que l’appareil ne soit pas en marche pendant que vous utilisez la piscine.
• Ne faites pas fonctionner l’appareil sans eau.
• Ne touchez JAMAIS l’appareil en marche si vous avez le corps ou les mains humides.
• Chaque fois que vous devez manipuler l’appareil, DÉBRANCHEZ-LE de la prise de courant.
• Vérifiez que el sol est bien sec avant de toucher l’équipement électrique.
• Ne placez pas l’appareil dans un endroit où il pourrait être mouillé, cela pourrait causer une électrocution.
• Interdisez aux enfants et aux adultes de s’appuyer ou de s’asseoir sur l’appareil.
• N’utilisez pas l’appareil plus de 4 heures de suite.
• Il faut remplacer le câble flexible d’alimentation de cet appareil, s’il est abîmé. Lisez attentivement les
instructions pour le remplacer. Si vous avez un doute quelconque, veuillez consulter un service technique.
1. VÉRIFIER LE CONTENU DE L’EMBALLAGE :
Vous trouverez à l’intérieur de la boîte les accessoires suivants. (Fig.1) : AR-121, AR-121E, AR-124, AR-124E
1. Ensemble corps du Skim-filter
2a. Ensemble support piscine métallique ou tubulaire
2b. Ensemble support piscine autoportante
3a. Ensemble bride support piscine métallique ou tubulaire
3b. Ensemble bride support piscine autoportante
4. Ensemble moteur et transformateur
5. Couvercle aspiration
6. Manchon (modelo AR-121)
2. CARACTÉRISTIQUES GÉNÉRALES :
Ce Skim-filter a été conçu pour être utilisé dans des piscines d’eau douce. Il s’agit d’un appareil électrique de classe I,
conforme aux exigences du degré de protection IPX8 (résistance à la pénétration de la poussière, aux corps solides et à
l’humidité).
BRANCHEMENT DE L’APPAREIL
Brancher le transformateur sur une source de courant alternatif de 230V 50 Hz, disposant d’un interrupteur omnipolaire de
façon à laisser l’appareil hors tension lorsqu’il ne doit pas être utilisé, et d’un différentiel de 30 mA pour la protection contre
les décharges d’électricité.
Le fabricant n’est aucunement responsable du montage, de l’installation ou de la mise en marche suite à toute manipulation
ou rajout de composants électriques qui ne se seraient pas produits chez lui.
3. INSTALLATION :
Étant très facile à monter, cet appareil peut être monté par UNE SEULE PERSONNE ADULTE et dans une période de
temps d’environ une DEMI-HEURE, en faisant attention à tout moment de suivre correctement les instructions
détaillées dans ce manuel.
Placer le Skim-filter dans le sens des vents dominants, de façon à ce que ceux-ci aident à amener les impuretés restant au
fond de la piscine vers le filtre.
Le transformateur doit être situé au moins à 3,5 m du bord de la piscine. (Fig. 2).
MISE EN PLACE DU SUPPORT POUR PISCINE MÉTALLIQUE OU TUBULAIRE
Introduire le bras de support dans le logement de la bride support du Skim-filter (Fig. 3).
Faire passer le câble d’alimentation par les logements se trouvant à l’intérieur du bras de support du Skim-filter, tout en
s’assurant qu’il y reste bien fixé.
Mettre en place l’ensemble du Skim-filter et l’ensemble du support de plastique sur le rebord de la piscine (Fig. 4).
Placer les deux écrous dans les logements correspondants se trouvant dans la pince de fermeture du support.
Faire passer les deux vis depuis l’intérieur de la piscine et bien les serrer.
Équilibrer l’appareil pour qu’il reste bien en position verticale.

Attention: vous pouvez augmenter la distance de la pince de fermeture avec les deux manchons qui vous sont fournis dans
un sachet(nº 6) avec deux vis; ces vis sont plus longues que celles qui vous sont livrées déjà montées, pour pouvoir visser
la pince de fermeture sur les manchons.
MISE EN PLACE DU SUPPORT POUR PISCINE AUTOPORTANTE
Introduire la tige pour piscines autoportantes dans le logement de la bride support et du Skim-filter (Fig. 3).
Fixer la tige avec les deux ensembles de fixation de celle-ci.
Mettre en place l’ensemble du Skim-filter et la tige support sur le rebord de la piscine (Fig. 4).
Équilibrer l’appareil pour qu’il reste bien en position verticale.
4. MONTAGE :
MISE À NIVEAU ET FIXATION DU SKIM-FILTER
Pour que l’appareil fonctionne bien, il est indispensable que le sol ait été correctement nivellé.
A cette fin, tournez la mannette de l’ensemble collet-bride jusqu’à la position d’overture (Fig. 9) et glissez le Skim-filter
jusqu'à ce que le flotteur (nº 5) reste en suspension dans l’eau et approximativement à la moitié de son parcours (Fig. 6).
Une fois positionné, fixez-le en tournant la mannette de l’ensemble collet-bride jusqu’à la position de fermeture (Fig.9)
PISCINE AUTOPORTANTE
Déplacez les deux ensembles de fixation de la barre (nº 8) jusqu’à la bride et les serrez fortement.
Inclinez légèrement les Skim-filter et fixez le cable dans la partie postérieure du la bride.
FILTRAGE
Le Skim-filter est conçu pour aspirer et retenir les impuretés restées en suspension dans l’eau de la piscine. Après un
traitement initial de filtrage (jusqu’à ce que l’eau de la piscine soit propre), il faudra faire recirculer une fois par jour toute
l’eau de la piscine.
L’élément chargé de nettoyer l’eau est la cartouche filtrante (nº AR-86) se trouvant à l’intérieur du Skim-filter. Elle est faite
d’une toile à mailles très fines retenant la saleté.
Cette cartouche filtrante doit être nettoyée plus ou moins fréquemment, en fonction du degré de saleté de l’eau, des heures
de filtrage effectuées et du volume d’eau à filtrer. Lorsque l’on observe que la quantité d’eau revenant à l’intérieur de la
piscine a diminué, le moment est venu de nettoyer la cartouche filtrante elle-même.
Vos nécessités de filtration sont données par le volume en m
3
d’eau de votre piscine en rapport avec les m
3
/h de débit de
l’appareil selon le modèle AR-121 ou le modèle AR-124.
Laissez au moins 2 heures de repos au moteur entre intervalles de fonctionnement.
Volume piscine en m
3
Débit filtre en m
3
/h = heures nécessaires
Pour le traitement initial de filtration, il faut respecter les périodes de repos indiquées. Il est recommandé d’augmenter le
temps de filtration au fur et à mesure qu’augmente la température de l’eau de votre piscine.
NE METTEZ EN AUCUN CAS LE PRODUIT CHIMIQUE DANS LE PANIER OU À TRAVERS LES ÉPONGES OU LA
CARTOUCHE, CELA ABÎMERAIT LES MATÉRIAUX DE L’APPAREIL ET EN LIMITERAIT L’EFFICACITÉ.
N’UTILISEZ PAS DE FLOCULANT !
5. MAINTENANCE
NETTOYAGE DE LA CARTOUCHE FILTRANTE
Débrancher l’appareil de la prise de courant et le retirer de la piscine.
Tirez fortement sur le flotteur (nº 3) afin de l'extraire du tube et dévissez le cartouche de son intérieur. A l'aide d'un jet d'eau
de faible pression nettoyez la cartouche de toutes ses impuretés (Fig. 5)
Avant de replacer la cartouche (AR-86) nettoyez l'intérieur du corps de filtre (Fig. 7). Quand le cartouche soit propre, filetez-
le jusqu'à son arrêt (Fig. 8) . L'opération de nettoyage terminée, réintroduisez le Skim-filter dans la piscine.
Après plusieurs cycles de lavage, il est possible qu’il soit nécessaire de remplacer la cartouche filtrante ; pour ce, mettez-
vous en rapport avec le fabricant de la piscine au téléphone figurant dans les instructions de la piscine, en respectant
l’horaire qui y est indiqué.
6. NETTOYAGE DU FOND DE LA PISCINE
Pour nettoyer le fond de la piscine, vous pouvez utiliser l’appareil, avec l’accessoire nettoyeur de fond AR-2062.
Pour l’acheter, renseignez-vous dans votre établissement habituel ou auprès du Service après-vente du fabricant de la
piscine.
Utilisez toujours des pièces de rechange d’origine.
Une longueur de tuyau plus grande que celle qui est nécessaire pour arriver à tous les points de la piscine en réduit
l’effectivité. Coupez le morceau de tuyau qui est en trop.
CONNEXION DU NETTOYEUR DE FOND À L’APPAREIL :
Enlever le flotteur du skimfilter, mettre sur la partie supérieure du skimfilter l’accessoire couvercle aspiration (nº 4) la prise
vers le haut et plonger le skimmer à l’intérieur de la pìscine suffisamment pour que le couvercle aspiration ne prenne pas
d’air.
Amorcer ensuite le tuyau de la façon suivante : Introduire doucement à l’intérieur de la piscine le nettoyeur de fond avec la
perche et le tuyau connecté, verticalement, en le laissant se remplir d’eau, tout en maintenant le reste du tuyau hors de

l’eau. Puis introduisez peu à peu le tuyau dans l’eau par morceaux pendant qu’il se remplit complètement d’eau, jusqu’à la
fin, où tout le tuyau devra être rempli d’eau. Si le tuyau n’est pas totalement amorcé, le nettoyeur de fond n’aspirera pas, ce
qui pourrait abîmer l’équipement en le faisant travailler à vide.
En veillant à ce qu’il n’y entre pas d’air, le connecter à la prise du couvercle aspiration. L’assemblage du tuyau et du
couvercle doit toujours être submergé pour éviter l’entrée d’air.
Mettre l’appareil en marche et procéder au nettoyage du fond de la piscine.
7. COMPOSANTS ÉLECTRIQUES
Pour garantir la sécurité électrique, l’appareil est doté d’un ensemble électrique protégé contre l’entrée d’eau; en cas de
détérioration du câble o d’un de ses composants, il faudra remplacer tout l’ensemble électrique.
Ne manipuler en aucun cas aucun des composants de cet ensemble électrique, car cela annulerait la sécurité de l’appareil.
REMPLACEMENT DE L’ENSEMBLE ÉLECTRIQUE
En cas de détérioration du câble ou d’un des composants de l’ensemble électrique, procéder comme suit :
•Débrancher l’appareil de la prise de courant.
•Démonter l’appareil de la piscine et le retirer.
•Sur la partie inférieure de l’appareil, déconnecter le moteur de l’ensemble corps et le retirer.
Skim-filter AR121-AR121E
Quand vous remplacez l’ensemble électrique, faites attention à la vis qui est à côté du moteur, comme il est indiqué sur la
Fig. A, il ne faut jamais serrer cette vis plus qu’elle ne l’est. La fonction de cette vis est de sécurité, pour qu’un enfant ne
puisse pas extraire le moteur.
Pour extraire le moteur, tournez le skim-filter pour pouvoir travailler plus facilement ; il faut d’abord dévisser complètement
la vis (Fig. B) et enlever ensuite le moteur en réalisant un quart de tour vers la droite, en veillant à bien lever la languette
(Fig. C) pour extraire correctement le moteur.
Pour remettre le moteur dans le skim-filter, introduisez d’abord le moteur en réalisant la rotation à gauche et vissez
ensuite la vis à la même profondeur que celle où elle était vissée précédemment.
Placer le nouveau moteur et le fixer à l’ensemble corps.
Skim-filter AR124-AR124E
Dévisser les 3 vis qui fixent le moteur et retirer le groupe électrique/moteur.
Mettre en place le nouveau groupe électrique/moteur en vissant les 3 vis au corps du skimmer et remettre le couvercle
inférieur en vissant les 3 vis correspondantes.
•Monter de nouveau l’appareil dans la piscine en suivant les instructions du paragraphe INSTALLATION de ce manuel.
8. PÉRIODE D’HIVER – MAINTENANCE EN PÉRIODE DE NON UTILISATION
Pour garantir une bonne conservation de l’appareil, il faudra le mettre à l’abri pendant la période d’hiver, ou lorsque nous ne
l’utiliserons pas pendant une longue période de temps ; pour cela, il faudra le démonter de la piscine et procéder au
nettoyage du filtre et au séchage de tous ses composants à l’aide d’un chiffon doux ou de papier absorbant pour ne pas le
rayer. Il est recommandé de le ranger dans son emballage d’origine, et dans un endroit sec. Il est conseillé de profiter de
cette occasion pour vérifier visuellement l’état du câble et des autres composants électriques afin de les remplacer, si
besoin est ; pour ce, procéder comme il est décrit dans le paragraphe COMPOSANTS ÉLECTRIQUES.
Après une période d’hivernage, nous procéderons à l’installation de l’appareil comme s’il était neuf.
PROBLÈMES SOLUTIONS
Le Skim-filter laisse passer trop peu d’eau. La cartouche est sale. La nettoyer.
Le Skim-filter ne filtre pas, mais il amène de l’eau à
l’intérieur de la piscine. Vérifier que le couvercle est correctement placé sur la cartouche.
Le Skim-filter ne fait pas bouger l’eau. Vérifier le branchement. Vérifier que le courant arrive
jusqu’à la prise.
L’eau ramenée à la piscine par le Skim-filter est sale. Vérifier que la cartouche est en bon état et qu’elle est
placée correctement.
Si vous ne pouvez pas solutionner votre problème, veuillez prendre contact avec le fabricant de la piscine au numéro de
téléphone indiqué dans les instructions.
9. INFORMATION ENVIRONNEMENTALE Traitement des appareils électriques et electroniques usagés (Applicable
uniquement dans (U.E.)
Afin de réduire la quantité de déchets d’appareils électriques et électroniques, afin d’éviter le danger de leurs
composants, d’encourager la réutilisation des appareils ainsi que la valorisation de leurs déchets, et de
déterminer une gestion appropriée de ceux-ci, en essayant d’améliorer l’efficacité de la protection
environnementale, ont été établies de nombreuses normes applicables à la fabrication du produit, et d’autres
relatives à la gestion environnementale correcte lorsque ces appareils sont hors service.
De même, on prétend améliorer le comportement environnemental de toutes les personnes qui interviennent
dans le cycle de vie des appareils électriques et électroniques, tels que les producteurs, les distributeurs, les
utilisateurs et, en particulier, les intervenants directement impliqués dans la gestion des déchets dérivés de ces appareils.
À partir du 13 août 2005, quand vous souhaitez vous débarrasser de votre appareil usagé, vous avez deux façons de vous
en défaire :

• si vous achetez un nouvel appareil qui est plus ou moins du même genre ou qui réalise les mêmes fonctions que
votre appareil usagé, vous pourrez le remettre au distributeur, sans aucun frais à votre charge, au moment de
l’achat
• ou bien vous pourrez le déposer à l’endroit destiné à cette fin par les différents organismes locaux.
Les frais de gestion seront à notre charge.
Les appareils portent une étiquette sur laquelle figure le symbole d’une “poubelle à ordures sur roulettes barrée”. Ce
symbole indique la nécessité d’une collecte sélective et triée du reste des déchets urbains.
Nos produits sont conçus et fabriqués avec des matériaux et des composants de haute qualité, respectueux de
l’environnement, qui sont réutilisables et recyclables. Malgré tout, les différentes parties qui composent cet article ne sont
pas biodégradables ; c’est pourquoi, il ne faut pas les mettre au rebut en les jetant dans l’environnement.
CERTIFICAT DE GARANTIE
1. ASPECTS GÉNÉRAUX
1.1. Conformément à ces disposiitions, le vendeur garantit que le produit GRE correspondant à cette garantie (“le Produit”)
ne présente aucun défaut de conformité au moment de sa livraison.
1.2. La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir du moment de sa remise à
l’acheteur.
1.3. S’il se produisait un défaut de conformité du Produit et si l’acheteur le notifiait au vendeur pendant la Période de
Garantie, le vendeur devrait réparer ou remplacer le Produit à ses propres frais au lieu qu’il jugerait opportun, à moins
que cela soit impossible ou disproportionné.
1.4. Lorsque le Produit ne pourra être ni réparé ni remplacé, l’acheteur pourra demander une réduction proportionnelle du
prix ou, si le défaut de conformité est suffisamment important, la résolution du contrat de vente.
1.5. Les parties remplacées ou réparées en vertu de cette garantie n’élargiront pas le délai de la garantie du Produit
original, celles-ci étant cependant couvertes par leur propre garantie.
1.6. Pour l’effectivité de la présente garantie, l’acheteur devra justifier la date d’acquisition et de livraison du Produit.
1.7. Quand plus de six mois se seront écoulés depuis la remise du Produit à l’acheteur et que ce dernier alléguera un
défaut de conformité de ce Produit, l’acheteur devra justifier l’origine et l’existence du défaut allégué.
1.8. Le présent Certificat de Garantie ne limite pas, ni préjuge les droits correspondant aux consommateurs en vertu des
normes nationales de caractère impératif.
2. CONDITIONS PARTICULIÈRES
2.1. La présente garantie couvre les produits auxquels ce manuel fait référence.
2.2. Le présent Certificat de Garantie ne sera applicable que dans les pays de l’Union européenne.
2.3. En vue de l’efficacité de cette garantie, l’acheteur devra suivre strictement les indications du Fabricant comprises dans
la documentation qui est jointe au Produit, quand celle-ci sera applicable selon la gamme et le modèle du Produit.
2.4. Quand un calendrier sera spécifié pour le remplacement, la maintenance ou le nettoyage de certaines pièces ou de
certains composants du Produit, la garantie sera valable uniquement lorsque ledit calendrier aura été suivi
correctement.
3. LIMITATIONS
3.1. La présente garantie ne sera applicable que dans les ventes réalisées aux consommateurs, considéranrt comme
“consommateur”, toute personne qui achète le Produit à des fins ne faisant pas partie du cadre de son activité
professionnelle.
3.2. Aucune garantie n’est concédée pour ce qui a trait à l’usure normale due à l’utilisation du Produit. En ce qui concerne
les pièces, composants et/ou matériels fongibles ou consommables comme les piles, les ampoules, etc., il faudra
respecter, le cas échéant, ce qui est stipulé dans la documentation qui est jointe au Produit.
3.3. La garantie ne couvre pas les cas où le Produit : (I) a été l’objet d’un traitement incorrect ; (II) a été réparé, entretenu
ou manipulé par une personne non autorisée ou (III) a été réparé ou entretenu avec des pièces n’étant pas d’origine.
3.4. Quand le défaut de conformité du Produit sera la conséquence d’une installation ou d’une mise en marche incorrecte,
la présente garantie répondra uniquement lorsque ladite installation ou mise en marche sera comprise dans le contrat
d’achat et de vente du Produit et aura été réalisée par le vendeur ou sous sa responsabilité.
Fig.
Fig. A Fig. B Fig. C

DEUTSCH
WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die
anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die Anweisungen
vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden.
Bewahren Sie dieses Handbuch auf, falls Sie zu einem späteren Zeitpunkt Informationen über die Funktion dieses Apparates
nachschlagen möchten.
Um die beste Leistung des Skim-Filters, zu erzielen, empfiehlt es sich, die nachfolgenden Anweisungen zu befolgen:
SICHERHEITSHINWEISE, BITTE AUFMERKSAM LESEN
• Bei der gesamten Installation elektrischer Komponenten muss folgende Norm befolgt werden:
NF C15-100
Diese Norm bezieht sich auf “den Aufbau von elektrischen Installationen in Hallenbädern und Freibädern”. Ebenso
müssen die Normen befolgt werden, die in jeder Region oder jedem Land anwendbar sind.
• “Alle Filtereinrichtungen entsprechen der Norm für die Installation C 15-100, die angibt, dass alle elektrischen
Apparate, die sich in weniger als 3,5 m Entfernung vom Schwimmbad befinden und frei zugänglich sind, mit einer
Niederspannung von 12 V gespeist werden müssen. Alle Apparate, die mit 220 V gespeist werden, müssen sich
mindestens 3,5 m vom Rand des Schwimmbeckens entfernt befinden. Wenn ein oder mehrere Elemente des
Filtersystems geändert werden sollen, muss der Hersteller die entsprechende Genehmigung erteilen”
• Die elektrische Installation muss von Fachleuten für elektrische Installationen durchgeführt werden.
• Der Apparat darf nicht laufen, während Sie das Schwimmbad benutzen.
• Der Apparat darf niemals ohne Wasser funktionieren.
• Fassen Sie den laufenden Apparat NIEMALS mit nassen Händen oder nassem Körper an.
• Wenn Sie am Apparat Arbeiten ausführen, UNTERBRECHEN Sie stets die Stromversorgung.
• Bevor Sie Arbeiten an der elektrischen Anlage vornehmen, stellen Sie sicher, dass der Boden trocken ist.
• Legen Sie den Apparat nirgendwo hin, wo er nass werden kann, es besteht die Gefahr eines Elektroschocks.
• Kinder und Erwachsene dürfen sich nicht auf den Apparat setzen oder stützen.
• Der Apparat darf nicht länger als 4 Stunden ununterbrochen benutzt werden.
• Wenn das flexible Speisekabel dieses Apparates beschädigt ist, muss es ersetzt werden. Lesen Sie die
Anleitungen zum Austausch des Kabels sorgfältig durch. Bei Zweifeln wenden Sie sich an den Kundendienst.
1. ÜBERPRÜFEN SIE DEN INHALT DES PACKSTÜCKES:
Im Inneren des Kartons befinden sich folgende Zubehörteile. (Abb.1): AR-121, AR-121E, AR-124, AR-124E
1. Set Skim-Filterkörper
2a. Set Halter für einen Swimmbecken aus Blech oder rohrförmig
2b. Set Halter für einen selbsttragenden Swimmbecken
3a. Set Klammer für den Halter Swimmbecken aus Blech oder rohrförmig
3b. Set Klammer für den Halter selbsttragenden Swimmbecken
4. Set Motor und Transformator.
5. Deckel Absaugung
6. Abstandhalter (modelo AR-121)
2. ALLGEMEINE CHARAKTERISTIKEN:
Dieser Skim-Filter ist zur Verwendung bei Swimmingpools mit Süßwasser gedacht. Es handelt sich um einen Elektroapparat
der Klasse I mit dem Schutzgrad IPX8 (Widerstand gegen das Eindringen von Staub, festen Körpern und Feuchtigkeit).
ANSCHLUSS DES APPARATES
Der Transformator wird an eine Wechselstromquelle 230V 50 Hz angeschlossen, die über einen omnipolaren Schalter
verfügt, damit dem Apparat kein Strom zugeführt wird, wenn er nicht verwendet werden soll und einen Differentialschalter
30 mA zum Schutz gegen elektrische Entladung.
Der Hersteller übernimmt keinerlei Verantwortung für die Montage, Installation oder Inbetriebnahme, sofern irgendeine Art
Handhabung oder Einbau von Elektrokomponenten nicht in seinem Betrieb durchgeführt worden sind.
3. INSTALLATION:
Die Installation dieser Anlage ist sehr einfach, deshalb kann EIN ERWACHSENER sie in ungefähr einer HALBEN
STUNDE fertigstellen. Dabei müssen die Anleitungen in diesem Handbuch genau befolgt werden.
Der Skim-Filter muß in Richtung der vorherrschenden Winde angebracht werden, damit diese dabei helfen, den sich auf der
Wasseroberfläche befindenden Schmutz zum Filter zu treiben.
Der Transformator muß mindestens 3,5 m vom Poolrand entfernt angebracht werden. (Abb. 2).
ANBRINGEN DES HALTERS FÜR EINEN SWIMMINGPOOL AUS BLECH ODER ROHRFÖRMIG
Der Halterarm wird in die Aufnahme der Klammer des Skim-Filterhalters geschoben (Abb. 3).
Das Stromkabel wird durch die dafür vorgesehenen Aufnahmen im Inneren des Arms des Skim-Filterhalters durchgeführt,
wobei darauf zu achten ist, daß es gut festgehalten wird.
Der Skim-Filter – Set und die Halterset aus Plastik werden auf den Rand des Swimmingpools (Abb. 4) gelegt.
Die Anbringen Muttern werden in die Aufnahme der Verschlußklemme des Halters eingeführt.
Die beiden Schrauben werden von der Innenseite des Swimmingpools her eingeschoben und fest angezogen.
Der Apparat wird ausgerichtet, bis er in eine vollkommen vertikale Lage eingenommen hat.
Achtung: Der Abstand der Verschlussklemme kann mit den Abstandhaltern, die in der Tüte mit den zwei (Nr. 6) Schrauben
geliefert werden, erhöht werden. Die genannten Schrauben sind länger als die Schrauben, die montiert geliefert werden,
damit die Verschlussklemme mit den Abstandhaltern montiert werden kann.
ANBRINGEN DES HALTERS FÜR DEN SELBSTTRAGENDEN SWIMMINGPOOL

Der Stab für den selbsttragenden Swimmingpool wird in die Aufnahme der Halterklammer des Skim-Filters eingeschoben
(Abb. 3).
Der Stab wird mit seinen beiden Befestigungsets abgesichert.
Die Set des Skim-Filters und der Haltestab werden am Rand des Swimmingpools angebracht (Abb. 4).
Der Apparat wird ausgerichtet, bis er in eine vollkommen vertikale Lage eingenommen hat.
4. MONTAGE:
NIVELLIERUNG UND BEFESTIGUNG DES SKIM-FILTERS
pparates ist es unbedingt erforderlich, daß er korrek Stellhebel des Schnellverschlusses bis zur Öffnungstellung drehen
(Abb. 9). Skim-filter soweit herunterschieben, bis der Schwimmer (Nr. 3) obenauf der Wasserspiegel schwimmt und sich auf
halber Höhe seines Maximalhubes befindet (Abb. 6).
Dann Stellhebel des Schnellverschlusses bis zur Schliesstellung drehen (Abb.9).
SELBSTTRAGENDER SWIMMINGPOOL
Befestigungsmutter der Halterungsstäbchen bis zur Klammerhalter Set führen und fest einschrauben.
Skimfilter leicht neigen. Elektrokabel an Rückseite der Klammerhalter befestigen.
FILTERVORGANG
Der Skim-Filter ist so ausgelegt, daß er den im Wasser des Swimmingpools schwimmenden Schmutz ansaugt und
zurückhält. Nach einem ersten Filtervorgang (bis das Wasser im Pool sauber ist), muß einmal am Tag das gesamte
Wasservolumen des Pools erneut durch den Filter laufen.
Das Element, das das Wasser reinigt, ist die Filterkartusche (AR-86) die sich im Inneren des Skim-Filters befindet. Sie
besteht aus einem Stoff mit sehr feinem Durchlaß, der den Schmutz zurückhält.
Je nach Verschmutzungsgrad, Filterstunden und Wasservolumen des Pools muß die Kartusche (AR-86), mehr oder weniger
häufig gereinigt werden. Wenn man beobachtet, daß die in den Pool zurückströmende Wassermenge geringer wird, muß
eine Reinigung der Kartusche vorgenommen werden
Die notwendige Filtermenge wird durch das Verhältnis zwischen dem Volumen in m
3
des Wassers im Schwimmbad zu den
m
3
/h der Durchflussmenge des Apparates für die Modelle AR-121 oder AR-124 bestimmt.
Der Motor sollte zwischen zwei Funktionsintervallen mindestens 2 Stunden angehalten werden.
Volumen im Schwimmbad in m
3
Filterdurchflussmenge in m
3
/h = notwendige Stunden
Bei der ersten Behandlung durch Filtern sollten die angegebenen Ruhezeiten eingehalten werden. Je höher die
Wassertemperatur im Schwimmbecken ist, desto länger sollte gefiltert werden.
DAS CHEMISCHE PRODUKT DARF NIEMALS IN DEN KORB ODER DURCH DIE SCHWÄMME ODER DIE
KARTUSCHE EINGEGEBEN WERDEN. DADURCH WIRD DAS MATERIAL DES APPARATES ZERSTÖRT UND SEINE
WIRKSAMKEIT BEEINTRÄCHTIGT.
KEINE AUSFLOCKUNGSMITTEL BENUTZEN!
5. WARTUNG:
REINIGUNG DER FILTERKARTUSCHE
Der Apparat wird von der Stromzufuhr getrennt und aus dem Swimmingpool herausgenommen.
Ziehen Sie fest am Schwimmer (Nr. 3), um ihn aus dem Rohr herauszunehmen und schrauben Sie die Kartusche heraus.
Die Kartusche mit einem Gartenschlauch mit wenig Wasserdruck reinigen (Abb. 5).
Bevor die Karstuche (AR-86) wieder eingesetzt wird, mit dem Gartenschlauch die Innenseite des Rohrs und den
Kartuschensitz reinigen (Abb. 7). Nach dem Reinigen die Kartusche bis zum Ende festschrauben (Abb. 8). Nach der
Montage wieder im Becken befestigen.
Nach mehreren Waschzyklen muss eventuell die Filterkartusche ausgetauscht werden. Fragen Sie dazu unter der im
Handbuch des Schwimmbeckens angegebenen Telefonnummer und während der angegebenen Geschäftszeiten beim
Hersteller nach.
6 . REINIGUNG DES BODENS DES SCHWIMMBECKENS
Um den Boden zu reinigen, können Sie die Ausrüstung mit dem Zubehör Bodenreiniger AR-2062 benutzen.
Fragen Sie im Fachhandel oder beim Kundendienst des Herstellers Ihres Schwimmbeckens nach.
Benutzen Sie stets Originalersatzteile.
Falls Sie einen zu langen Schlauch benutzen, um alle Ecken des Schwimmbeckens zu erreichen, ist die Reinigung weniger
effizient. Kürzen Sie den Schlauch auf die korrekte Länge.
ANSCHLUSS DES BODENREINIGERS AN DIE ANLAGE:
Nehmen Sie den Schwimmer vom Skimfilter ab und bringen Sie oben am Skimfilter das Zubehörteil Deckel zum Absaugen
(Nr. 4) an, so dass der Anschluss nach oben zeigt. Versenken Sie dann den Skimmer im Inneren des Schwimmbeckens,
und zwar so tief, dass der Ansaugdeckel keine Luft ansaugt.
Führen Sie anschließend den Schlauch wie folgt ein: Führen Sie den Bodenreiniger mit angeschlossenem Stab und
Schlauch vertikal in das Innere des Schwimmbeckens ein. Warten Sie, bis er mit Wasser gefüllt ist und halten Sie den Rest
des Schlauches außerhalb des Wassers. Führen Sie den Schlauch langsam stückweise in das Wasser ein, während er sich
vollständig mit Wasser füllt. (Der ganze Schlauch sollte schließlich mit Wasser gefüllt sein). Wenn die Schlauch nicht

vollständig eingeführt ist, saugt der Bodenreiniger nicht und die Anlage könnte durch ein Arbeiten mit Vakuum beschädigt
werden.
Achten Sie darauf, dass keine Luft in die Anlage eindringt, schließen Sie sie an den Ansaugdeckel an. Die Verbindung
zwischen dem Schlauch und dem Deckel sollte immer in Wasser getaucht sein, so dass keine Luft eindringen kann.
Starten Sie die Anlage und reinigen Sie den Boden des Schwimmbeckens.
7. ELEKTRISCHE KOMPONENTEN
Um die elektrische Sicherheit zu garantieren, ist die Anlage mit einer elektrischen Gruppe ausgestattet, die gegen das
Eindringen von Wasser geschützt ist. Falls das Kabel oder eine Komponente beschädigt wird, sollte die gesamte elektrische
Gruppe ausgetauscht werden.
Sie dürfen niemals etwas an den Komponenten der elektrischen Gruppe verändern, damit wäre die Sicherheit der Anlage
nicht mehr gewährleistet.
LAGE DER ELEKTRISCHEN GRUPPE
Falls das Kabel oder eine Komponente der elektrischen Gruppe beschädigt ist, gehen Sie wie folgt vor:
•Schließen Sie den Apparat von der Stromzufuhr ab.
•Montieren Sie den Apparat vom Schwimmbad ab.
•Unten am Apparat schalten Sie den Motor des Körpers ab und entfernen ihn.
Skim-filter AR121-AR121E
Falls die Elektrogruppe ausgetauscht werden muss, beachten Sie, dass sich neben dem Motor eine Schraube (Abb. A)
befindet, die niemals fester angezogen werden darf, als sie ursprünglich angezogen war. Es handelt sich um eine
Sicherheitsschraube, die verhindert, dass Kinder den Motor herausnehmen können.
Für den Ausbau des Motors drehen Sie das Skim-Filter, so können Sie besser arbeiten. Drehen Sie zunächst die
Schraube (Abb. B) vollständig heraus. Dann nehmen Sie den Motor mit einer Vierteldrehung nach rechts heraus, wobei
Sie den Ring (Abb. C) anheben müssen. Um den Motor wieder in das Skim-Filter einzusetzen, wird zunächst der Motor
eingesetzt und nach links gedreht. Anschließend wird die Schraube genauso fest wieder angezogen, wie sie es vorher
war.
Bringen Sie den neuen Motor an und befestigen Sie ihn am Körper.
Skim-filter AR124-AR124E
Die drei Schrauben, die den Motor halten, lösen und die Elektrogruppe/Motor abnehmen.
Die neue Elektrogruppe/Motor anbringen und die drei Schrauben an den Körper des Skimmers schrauben. Die untere
Abdeckung mit den drei dazugehörigen Schrauben wieder befestigen.
•Bringen Sie die Anlage wieder am Schwimmbad an. Befolgen Sie dazu die Anweisungen im Absatz MONTAGE in diesem
Handbuch.
8. WINTER – INSTANDHALTUNG BEI NICHTBENUTZUNG
Um einen guten Zustand der Anlage zu garantieren, sollte sie im Winter verstaut werden. Ebenso sollte sie vom
Schwimmbecken abmontiert werden, wenn sie über einen längeren Zeitraum nicht benutzt wird. Nach der Demontage muss
das Filter gereinigt und alle Komponenten mit einem nicht kratzenden, weichen Tuch oder saugfähigem Papier getrocknet
werden. Ratsam ist die Aufbewahrung in der Originalverpackung und an einem trockenen Ort. Bei Verstauen der Anlage
sollte auch eine Sichtprüfung des Zustands des Kabels und der übrigen Komponenten durchgeführt werden, um diese, falls
notwendig, auszutauschen. Gehen Sie dazu so vor, wie es im Absatz ELEKTRONISCHE KOMPONENTEN beschrieben ist.
Nach dem Überwintern wird die Anlage wie bei einer Neuinstallation wieder am Schwimmbecken angebracht.
PROBLEME LÖSUNGEN
Der Skim-Filter läßt wenig Wasser einlaufen. Die Kartusche ist schmutzig. Sie muß gereinigt werden.
Der Skim-Filter filtert nicht, läßt aber Wasser in den Pool
strömen. Überprüfen Sie, ob der Deckel der Kartusche korrekt aufgesetzt ist.
Der Skim-Filter bewegt das Wasser nicht. Überprüfen sie den Stromanschluß und ob Strom am
Anschluß anliegt.
Der Skim-Filter läßt wieder schmutziges Wasser in den Pool
strömen. Überprüfen Sie den guten Zustand der Kartusche und ihre korrekte Verlegung.
Falls Sie das Problem nicht lösen können, setzen Sie sich mit dem Hersteller des Schwimmbeckens unter der
Telefonnummer in Verbindung, die im Handbuch angegeben ist.
9. UMWELTINFORMATION Behandlung von elektrischen und elektronischen Geräten nach ihrer Abnutzung (nur innerhalb
der EG anwendbar)
Um die Menge an Abfällen, die aus elektrischen und elektronischen Geräten bestehen, zu reduzieren, die
Gefahr einzudämmen, die Wiederverwertung der Apparate und die Bewertung dieser Rückstände zu fördern
und ein geeignetes Management zu finden, um die Wirksamkeit des Umweltschutzes zu erhöhen, werden eine
Reihe von Normen festgelegt, die auf die Herstellung des Produktes angewandt werden, und Normen, die sich
auf die korrekte und umweltbewusste Entsorgung beziehen, wenn diese Produkte zu Abfall werden.
Ebenso soll das Umweltbewusstsein aller Beteiligten verbessert werden, die mit den elektrischen und
elektronischen Apparaten während deren gesamtem Nutzungszyklus in Kontakt kommen, das sind zum
Beispiel die Hersteller, die Vertreiber, die Benutzer und insbesondere diejenigen, die direkt mit der Entsorgung der
Rückstände zu tun haben, die durch diese Apparate entstehen.

Ab dem 13. August 2005 gibt es zwei Möglichkeiten für die Rückgabe, wenn Sie diesen Apparat entsorgen möchten:
• Falls Sie einen neuen, ähnlichen Apparat oder einen, der den gleichen Funktionen dient, erwerben, können Sie
das alte Gerät kostenlos beim Kauf des neuen Gerätes an Ihren Verkäufer zurückgeben.
• Oder Sie können den Apparat zu einer der öffentlichen Annahmestellen für diese Art von Sondermüll bringen.
Wir übernehmen die Kosten der Entsorgung.
Die Apparate sind mit einem Etikett mit dem Symbol eines „durchgestrichenen Abfallcontainers mit Rädern“ versehen.
Dieses Symbol gibt an, dass es sich um Sondermüll handelt, und nicht um gewöhnlichen städtischen Müll.
Unsere Produkte bestehen aus Materialien und Komponenten hoher Qualität, die umweltfreundlich sind und wieder benutzt
oder recycelt werden können. Dennoch sind die verschiedenen Teile, aus denen dieses Produkt besteht, nicht biologisch
abbaubar, deshalb können sie nicht einfach weggeworfen werden. Um dieser Produkt korrekt zu recycling, bitte den
elektrischen Motor von der Filteranlage zerlegen.
GARANTIEZERTIFIKAT
1. ALLGEMEINE GESICHTSPUNKTE
1.1. In Übereinstimmung mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt GRE dieser Garantie (“das
Produkt”) entspricht und dass es im Moment der Übergabe in allen Punkten mit den Anforderungen übereinstimmt.
1.2. Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer
gerechnet.
1.3. Falls ein Mangel am Produkt auftritt und der Käufer den Verkäufer innerhalb des Garantiezeitraums darüber
unterrichtet, muss der Verkäufer das Produkt auf eigene Kosten dort reparieren oder ersetzen, wo es für ihn am
günstigsten ist, es sei denn, dies ist unmöglich oder unverhältnismäßig.
1.4. Wenn das Produkt weder repariert noch ersetzt werden kann, kann der Käufer einen angemessenen Preisnachlass
beantragen, oder, falls es sich um einen größeren Mangel handelt, die Auflösung des Kaufvertrages.
1.5. Die Teile, die aufgrund dieser Garantie ersetzt oder repariert werden, verlängern den Garantiezeitraum für das
Originalprodukt nicht. Jedoch existiert für diese Teile eine eigene Garantie.
1.6. Um die vorliegende Garantie wirksam werden zu lassen, muss der Käufer das Kaufdatum und das Lieferdatum des
Produktes belegen.
1.7. Nach Ablauf von sechs Monaten ab Lieferung des Produktes an den Käufer muss, im Falle eines Mangels, der Käufer
den Ursprung und das Vorhandensein des angegebenen Mangels belegen.
1.8. Das vorliegende Garantiezertifikat schränkt die Rechte, die der Verbraucher aufgrund der herrschenden, nationalen
Gesetzgebung hat, nicht ein.
2. SONDERBEDINGUNGEN
2.1. Die vorliegende Garantie gilt für die Produkte, auf die sich dieses Handbuch bezieht.
2.2. Das vorliegende Garantiezertifikat ist nur in den Ländern der Europäischen Gemeinschaft anwendbar.
2.3. Diese Garantie gilt nur, wenn der Käufer alle Anweisungen des Herstellers, die in der produktbegleitenden
Dokumentation enthalten und für die jeweilige Produktlinie und Modell anwendbar ist, streng einhält.
2.4. Wenn ein Zeitplan für den Austausch von Teilen, die Instandhaltung und Reinigung bestimmter Teile oder
Produktkomponenten aufgestellt wurde, gilt die Garantie nur dann, wenn dieser Zeitplan korrekt eingehalten wurde.
3. EINSCHRÄNKUNGEN
3.1. Die vorliegende Garantie ist nur auf Verkäufe an Verbraucher anwendbar. “Verbraucher” sind alle Personen, die
dieses Produkt zu privaten Zwecken erwerben.
3.2. Es wird keine Garantie für die normale Abnutzung durch den Gebrauch des Produktes gewährt. Informationen über
Teile, Komponenten und/oder verschleißbare Materialien oder Verbrauchsgüter oder Batterien, Glühbirnen etc. finden
Sie in der Dokumentation, die das jeweilige Produkt begleitet.
3.3. In folgenden Fällen gilt die Garantie nicht: (I) Das Produkt wurde nicht korrekt benutzt; (II) das Produkt wurde von nicht
autorisierten Personen repariert, instandgehalten oder bedient oder (III) das Produkt wurde mit nicht originalen
Ersatzteilen repariert oder instandgehalten.
3.4. Wenn der Mangel auf eine falsche Installation oder Inbetriebnahme zurückzuführen ist, gilt die vorliegende Garantie
nur, wenn diese Installation oder Inbetriebnahme in den Kaufvertrag des Produktes eingeschlossen war, und von dem
Verkäufer oder auf dessen Verantwortung durchgeführt wurde.
Abb.
Abb. A Abb. B Abb. C

ITALIANO
IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare
per l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di
iniziare il montaggio e la messa in servizio.
Conservi questo manuale per poter consultare in futuro in merito al funzionamento di questo apparecchio.
Per ottenere un ottimo rendimento dello Skim-filter, è conveniente fare attenzione alle seguenti istruzioni:
INDICAZIONI DI SICUREZZA, LEGGERE ATTENTAMENTE
• Per tutto ciò che riguarda l’installazione elettrica, si deve seguire la normativa:
NF C15-100
che si riferisce a “la realizzazione di installazioni elettriche, sia in piscine al coperto sia in piscine all’aria aperta”, o
la normativa analoga in vigore in ogni zona o paese.
• ”Tutti i filtraggi adempiono alla norma d’installazione C 15-100 che specifica che ogni apparecchio elettrico
ubicato a meno di 3,5 m dalla piscina e accessibile liberamente deve essere alimentato con una tensione molto
bassa da 12 V. Ogni apparecchio alimentato a 220 V deve essere ubicato almeno a 3,5 m dal bordo della piscina.
Si renderà necessario richiedere l’autorizzazione del fabbricante per qualsiasi modifica di uno o più elementi del
sistema di filtraggio”
• L’installazione elettrica deve essere realizzata da personale professionale qualificato in installazioni elettriche.
• Non tenga l’apparecchio in marcia mentre utilizza la piscina.
• Non faccia funzionare l’apparecchio senza acqua.
• Non tocchi MAI l’apparecchio in marcia con il corpo umido o le mani umide.
• Tutte le volte che si renda necessario manipolare l’apparecchio, bisognerà DISINSERIRLO dalla presa di
corrente.
• Si assicuri che il suolo sia asciutto, prima di toccare l’apparecchio elettrico.
• Non collochi l’apparecchio in luoghi ove possa bagnarsi, giacché ciò potrebbe causare scosse elettriche.
• Non permetta né a bambini né a adulti di appoggiarsi o di sedersi sull’apparecchio.
• Non utilizzare l’apparecchio per più di 4 ore di seguito.
• Se il cavo flessibile dell’alimentazione di questo apparecchio è danneggiato, si renderà necessario sostituirlo.
Legga attentamente le istruzioni riguardanti la sua sostituzione. In caso di dubbi, si rivolga ad un servizio
tecnico.
1. CONTROLLARE IL CONTENUTO DELL'IMBALLAGGIO:
Nell'interno della cassa troverà i seguenti accessori (Fig. 1): AR-121, AR-121E, AR-124, AR-124E
1 Gruppo corpo dello Skim-filter
2a Gruppo supporto piscina lamiera o tubolare
2b Gruppo supporto piscina autoportante
3a Gruppo flangia supporto piscina lamiera o tubolare
3b Gruppo flangia supporto piscina autoportante
4 Gruppo motore e trasformatore
5 Coperchio aspirazione
6 Distanziatore (modelo AR-121)
2. CARATTERISTICHE GENERALI
Questo Skim-filter è stato progettato per essere utilizzato in piscine d'acqua dolce. Si tratta di un apparecchio elettrico di
classe I che rispetta il grado di protezione IPXB (resistenza alla penetrazione di polvere, ai corpi solidi e all'umidità).
COLLEGAMENTO DELL'APPARECCHIO
Collegare il trasformatore ad una fonte di corrente alternata di 230V 50 Hz, che disponga di un interruttore onnipolare, per
lasciare senza tensione l'apparecchio quando non debba essere utilizzato e, un differenziale di 30 mA per la protezione
dalle scariche.
Il fabbricante rifiuta qualsiasi responsabilità per il montaggio, l'installazione o la messa in funzione di componenti elettrici che
siano stati manipolati o introdotti al di fuori dei suoi stabilimenti.
3. INSTALLAZIONE
Data la sua facilità d’installazione, questo apparecchio può essere montato da UNA PERSONA ADULTA e in un
periodo di tempo di circa mezz’ora, con la precauzione in ogni caso di rispettare in maniera corretta le istruzioni
che vengono riportate in questo manuale.
Collocare lo Skim-filter a favore dei venti dominanti, in modo che questi aiutino a portare la sporcizia che rimane sulla
superficie della piscina verso il filtro.
Il trasformatore deve essere situato come minimo a 3,5 m dal bordo della piscina (Fig. 2).
COLLOCAZIONE DEL SUPPORTO PER PISCINA DI LAMIERA O TUBOLARE
Inserire il braccio supporto nella sede della flangia supporto dello Skim-filter (Fig.3).
Passare il cavo di alimentazione attraverso le sedi situate all’interno del braccio supporto dello Skim-filter, assicurandosi che
sia ben fissato.
Situare il gruppo Skim-filter ed il gruppo supporto in plastica sul bordo della piscina (Fig. 4).
Collocare i due dadi nelle apposite sedi della pinza chiudi supporto.
Passare le due viti dall’interno della piscina ed avvitarle con forza.
Equilibrare l’apparecchio in modo che rimanga in posizione verticale

Attenzione: si può aumentare la distanza della pinza di chiusura per mezzo dei due distanziatori che vengono forniti in una
busta (nr. 6) con due viti, queste viti sono più lunghe di quelle che vengono fornite già montate, allo scopo di poter avvitare
la pinza di chiusura con i distanziatori.
COLLOCAZIONE DEL SUPPORTO PER PISCINA AUTOPORTANTE
Inserire l’asta per piscine autoportanti nella sede della flangia supporto dello Skim-filter (Fig. 3).
Assicurare l’asta con i suoi due gruppi di fissaggio.
Situare il gruppo Skim-filter e l’asta supporto sul bordo della piscina (Fig. 4).
Equilibrare l’apparecchio in modo che rimanga in posizione verticale
4. MONTAGGIO
LIVELLAMENTO E FISSAGGIO DELLO SKIM-FILTER
Per il buon funzionamento dell'apparecchio, è imprescindibile un corretto livellamento dello stesso.
Per fare ciò, girare la leva del insieme flangia e tenuta fino alla posizione aperto (Fig. 9) e far slittare lo Skim-filter finché il
galleggiante (nº 3) rimanga sospeso nell’acqua e circa a metà della sua corsa (Fig. 6).
Una volta posizionato, fissarlo girando la leva dell’insieme flangia e tenuta fino alla posizione chiuso (Fig. 9).
PISCINA AUTOPORTANTE
Spostare i due insiemi di fissaggio della barra ( nº 8) fino alla flangia e stringere fortemente.
Inclinare leggermente lo Skim-filter e fissare il cavo nella parte posteriore della flangia.
FILTRAZIONE
Lo Skim-filter è progettato per aspirare e trattenere le impurità che si trovano sospese nell'acqua della piscina. Dopo un
trattamento iniziale di filtrazione (fino a che l'acqua della piscina sia pulita), si dovrà fare ricircolare nuovamente una volta al
giorno, tutto il volume della piscina.
L'elemento che realizza la pulizia dell'acqua è la cartuccia filtrante (nº 3) che si trova all'interno dello Skim-filter. Questa è
composta da una tela con un passo molto fine che trattiene la sporcizia.
In funzione della sporcizia, delle ore di filtrazione e del volume della piscina, la cartuccia filtrante deve essere pulita con
maggiore o minore assiduità. Quando si osserva che la quantità d’acqua rinviata alla piscina diminuisce, si procederà alla
pulizia della cartuccia filtrante.
Le necessità di filtraggio sono date dal volume in m
3
di acqua della sua piscina in relazione con i m
3
/h di portata
dell’apparecchio in funzione del modello AR-121 o AR-124.
Bisogna lasciare almeno 2 ore di riposo al motore, tra intervalli di funzionamento.
Volume piscina in m
3
Portata filtro in m
3
/h = ore necessarie
Nel trattamento iniziale di filtraggio si devono rispettare i periodi di riposo indicati. Si consiglia di aumentare il tempo di
filtraggio quanto maggiore sia la temperatura dell’acqua della sua piscina.
IL PRODOTTO CHIMICO NON DEVE ESSERE INSERITO NEL CESTO ATTRAVERSO LE SPUGNE O LA CARTUCCIA,
IN NESSUN CASO, GIACCHÉ CIÒ POTREBBE CAUSARE DANNI AI MATERIALI DELL’APPARECCHIO E NE
LIMITEREBBE L’EFFICACIA.
NON BISOGNA UTILIZZARE FLOCCULANTE!
5. MANUTENZIONE
PULIZIA DELLA CARTUCCIA FILTRANTE
Disinserire l'apparecchio dalla presa di corrente ed estrarlo dalla piscina.
Tirare con forza il galleggiante (nº 5) per estrarlo dal tubo e svitare la cartuccia (nº 1) dal suo interno. Collochi la cartuccia
sotto ungetto d'acqua a bassa pressione fino ad osservare che iI filtro sia pulito (Fig. 5).
Prima d'introdurre la cartuccia (nº 3) dentro l'apparato, lavare con iI getto d'acqua l'interno del suo alloggio (Fig. 7). Una
volta pulita, avvitare la cartuccia sino in fondo (Fig. 8). Quando è montato introdurlo di nuovo nella piscina.
Dopo vari cicli di lavaggio, può essere necessario il cambio della cartuccia filtrante; in questo caso, si metta in contatto con il
fabbricante della piscina al numero di telefono e gli orari indicati nelle istruzioni della piscina.
6. PULIZIA DEL FONDO DELLA PISCINA
Per la pulizia del fondo della piscina, si può utilizzare l’apparecchio stesso, con l’accessorio puliscifondo AR-2062.
Si rivolga al suo negozio di fiducia o al servizio post-vendita del fabbricante della piscina, per avere informazioni
sull’acquisto.
Utilizzi sempre ricambi originali.
Una lunghezza del manicotto superiore a quella necessaria per arrivare a tutti i punti della piscina riduce l’effettività. Ritagli il
tratto di manicotto che avanzi.
CONNESSIONE DEL PULISCIFONDO ALL’APPARECCHIO:
Togliere il galleggiante dello skimfilter, mettere nella parte superiore dello skimfilter l’accessorio coperchio aspirazione (nº
12) con la presa verso l’alto e immergere lo skimmer all’interno della piscina sufficientemente affinché il coperchio
aspirazione non prenda aria.
In seguito, purgare il manicotto nella forma descritta a seguito: introdurre lentamente all’interno della piscina il puliscifondo
con la pertica e il manicotto connesso, in senso verticale, lasciando che si riempia d’acqua, mantenendo il resto del

manicotto fuori dall’acqua. Introduca il manicotto nell’acqua lentamente per tratti mentre allo stesso tempo si riempie
completamente d’acqua, fino alla fine, quando tutto il manicotto dovrà essere pieno d’acqua. Se il manicotto non è
totalmente purgato, il puliscifondo non aspirerà e si potrebbe danneggiare l’apparecchio facendolo lavorare a vuoto.
Facendo attenzione che non vi entri acqua, connetterlo alla presa del coperchio aspirazione. L’unione del manicotto e il
coperchio deve essere sempre sommersa per evitare l’eventuale entrata d’aria.
Mettere in marcia l’apparecchio e procedere alla pulizia del fondo della piscina.
7. COMPONENTI ELETTRICI
Per garantire la sicurezza elettrica, l’apparecchio è dotato di un gruppo elettrico protetto contro l’entrata di acqua, e in caso
di deterioramento del cavo o di uno dei suoi componenti si renderà necessario cambiare tutto il gruppo elettrico.
Non bisogna in alcun caso manipolare alcun componente del suddetto gruppo elettrico, giacché in questo caso si
annullerebbe la sicurezza del apparecchio.
SOSTITUZIONE DEL GRUPPO ELETTRICO
In caso de deterioramento del cavo o di uno dei componenti del gruppo elettrico, si renderà necessario procedere nella
forma descritta a seguito.
•Sconnettere l’apparecchio dalla presa della corrente.
•Smontare l’apparecchio dalla piscina e toglierlo.
•Nella parte inferiore dell’apparecchio, sconnettere il motore del gruppo corpo e toglierlo.
Skim-filter AR121-AR121E
Nella sostituzione del gruppo elettrico, si renderà necessario tenere in conto che al lato del motore vi è una vite, come
indicato nella Fig. A, e questa vite non dovrà mai essere avvitata più di quanto già non sia. A funzione di questa vite è di
sicurezza, affinché un bambino non possa estrarre il motore.
Per estrarre il motore è sufficiente girare lo skim – filter per poter lavorare meglio, prima si deve svitare completamente la
vite (Fig. B) e in seguito togliere il motore realizzando un quarto di giro verso destra tenendo in conto che si deve
sollevare la linguetta (Fig. C) per estrarre il motore in maniera corretta.
Per rimettere il motore nello skim – filter, si renderà necessario inserire in primo luogo il motore realizzando un giro a
sinistra e poi avvitare la vite fino alla stessa profondità alla quale si trovava precedentemente.
Situare il nuovo motore e allacciarlo al gruppo corpo.
Skim-filter AR124-AR124E
Svitare le tre viti che sostengono il motore ed estrarre il gruppo elettrico / motore.
Inserire il nuovo gruppo elettrico / motore avvitando le tre viti al corpo dello skimmer e rimettere il coperchio inferiore
avvitato con le tre viti corrispondenti.
Fig. A Fig. B Fig. C
•Rimontare l’apparecchio nella piscina seguendo le istruzioni del capitolo INSTALLAZIONE di questo manuale.
8. PERIODO INVERNALE – MANUTENZIONE FUORI USO
Per garantire una buona conservazione dell’apparecchio, durante il periodo invernale o quando lo stesso non viene usato
per lungi lassi di tempo, si renderà necessario conservarlo, e per farlo bisognerà smontarlo dalla piscina e procedere alla
pulizia del filtro e ad asciugarne tutti i componenti con un panno morbido o con carta assorbente per non graffiarlo, quindi è
consigliabile conservarlo nel suo nel suo imballaggio originale, e in un luogo asciutto. È consigliabile approfittare questa
occasione per verificare visivamente lo stato del cavo e degli altri componenti elettrici per procedere eventualmente a
sostituirli nel caso in cui ciò si rendesse necessario. In questo caso, si dovrà procedere come indicato nel capitolo
COMPONENTI ELETTRICI.
Dopo un periodo in cui l’apparecchio è stato conservato, bisognerà procedere alla sua installazione come se fosse nuovo.
PROBLEMI SOLUZIONI
Lo Skim-filter spinge poca acqua La cartuccia è sporca. Va pulita
Lo Skim-filter non filtra anche se introduce acqua nella
piscina Verificare se il coperchio della cartuccia è correttamente installato
Lo Skim-filter non muove acqua Verificare la connessione e se arriva corrente alla presa
Lo Skim-filter rinvia acqua sporca alla piscina Verificare il buono stato della cartuccia e la sua corretta
installazione

Nel caso in cui non si potesse risolvere il problema, mettersi in contatto con il fabbricante della piscina chiamando al
numero di telefono indicato nelle istruzioni.
9. INFORMAZIONI AMBIENTALI Trattamento di apparecchi elettrici ed elettronici al termine della loro vita utile (Solo
applicabile nella U.E.)
Allo scopo di ridurre la quantità di residui di apparati elettrici ed elettronici, la pericolosità dei componenti,
promuovere il riutilizzo degli apparecchi, la valutazione dei loro residui e determinare una gestione adeguata
cercando di migliorare l’efficacia della protezione ambientale, si stabiliscono una serie di norme applicabili alla
fabbricazione del prodotto ed altre relative alla corretta gestione ambientale quando si trasformino in residui.
Allo stesso modo, si cerca di migliorare il comportamento ambientale di tutti gli agenti che intervengono nel
ciclo vitale degli apparecchi elettrici ed elettronici, come i produttori, i distributori, i consumatori e, in
particolare, il comportamento di quegli agenti direttamente implicati nella gestione dei residui derivati da questi apparecchi.
A partire dal 13 agosto del 2005, quando vorrà disfarsi di questo apparecchio, avrà due possibili sistemi di rottamazione a
sua disposizione:
• se acquista un apparecchio uovo che sia di tipo equivalente o che svolga le stesse funzioni di quello da
rottamare, potrà consegnarlo direttamente al distributore, senza alcun costo, al momento dell’acquisto;
• potrà portarlo nel luogo appositamente destinato dai vari enti locali.
Noi ci faremo carico dei costi di gestione.
Gli apparecchi sono etichettati con il simbolo di un “contenitore della spazzatura, sbarrato”, questo simbolo indica la
necessaria raccolta selettiva e differenziata dal resto della spazzatura urbana.
I nostri prodotti sono progettati e fabbricati con materiali e componenti di elevata qualità, che rispettano l’ambiente, che
possono essere riutilizzati e riciclati. Pur in questo caso, le varie parti che compongono questo prodotto non sono
biodegradabili, per cui non devono essere abbandonate nell’ambiente. Per il riciclaggio corretto di questo prodotto, stacchi il
motore dal resto dell'apparecchio di filtrazione.
CERTIFICATO DI GARANZIA
1. ASPETTI GENERALI
1.1. Ai sensi di queste disposizioni, il venditore garantisce che il prodotto GRE corrispondente a questa garanzia (“il
Prodotto”) non presenta alcun difetto di conformità al momento della consegna.
1.2. Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della sua consegna all’acquirente.
1.3. Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l’acquirente lo notificasse al venditore nel
corso del Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri
opportuno, salvo il caso che ciò sia impossibile o sproporzionato.
1.4. Qualora non sia possibile riparare o sostituire il Prodotto, l’acquirente potrà sollecitare una riduzione proporzionale del
prezzo o, nel caso in cui il difetto di conformità sia sufficientemente importante, lo scioglimento del contratto di vendita.
1.5. Le parti sostituite o riparate in virtù di questa garanzia non allargheranno il termine di scadenza della garanzia del
Prodotto originale, sebbene disporranno della loro propria garanzia.
1.6. Affinché la presente garanzia possa essere effettiva, l’acquirente dovrà attestare la data d’acquisto e di consegna del
Prodotto.
1.7. Una volta trascorsi più di sei mesi dalla consegna del Prodotto all’acquirente e questi avverta un difetto di conformità
del medesimo, l’acquirente dovrà attestare l’origine e l’esistenza del difetto in questione.
1.8. Il presente Certificato di Garanzia non limita o pregiudica i diritti che corrispondano ai consumatori in virtù delle norme
nazionali di carattere imperativo.
2. CONDIZIONI PARTICOLARI
2.1. La presente garanzia copre i prodotti ai quali si riferisce questo manuale.
2.2. Il presente Certificato di Garanzia è applicabile unicamente nei paesi dell’Unione Europea.
2.3. Affinché questa garanzia sia efficace, l’acquirente dovrà seguire in maniera rigorosa le indicazioni del fabbricante
riportate nella documentazione fornita insieme al Prodotto, quando questa risulti applicabile secondo la gamma e il
modello del Prodotto.
2.4. Nei casi in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di certi pezzi o
componenti del Prodotto, la garanzia sarà valida solo se detto calendario sarà stato rispettato in maniera corretta.
3. LIMITAZIONI
3.1. La presente garanzia potrà essere applicata sono nei casi di vendite realizzate a consumatori, laddove per
“consumatori” s’intendono le persone che acquistano il Prodotto per scopi che non rientrano nell’ambito della loro
attività professionale.
3.2. Non viene concessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In relazione ai pezzi, ai
componenti e/o ai materiali fungibili o consumabili quali pile, lampadine, ecc., sarà valido quanto disposto nella
documentazione fornita con il Prodotto, ove sussista.
3.3. La garanzia no copre i casi in cui il Prodotto: (I) sia stato oggetto di un uso non corretto; (II) sia stato riparato,
sottoposto a manutenzione o manipolati da persone non autorizzate o (III) sia stato riparato o sottoposto a
manutenzione con pezzi non originali.
3.4. Nel caso in cui il difetto di conformità del Prodotto sia conseguenza di una installazione o una messa in marcia non
corrette, la presente garanzia sarà valida solo nel caso in cui l’installazione o la messa in marcia di cui sopra sia
compresa nel contratto di compravendita del Prodotto e sia stata realizzata dal venditore o sotto la sua responsabilità.
