INSTRUCTION MANUAL
999 9678.2 IM 1071 REV 4 5/98
© 1998 Greenlee Textron
SITE-RITE®HAND BENDERS
840, 841, 842, 843, 840H,
841H and 842H
AND
SITE-RITE II®HAND BENDERS
8840, 8841, 8842, 8843, 8840H,
8841H, and 8842H
Read and understand this material
before operating or servicing this
equipment. Failure to understand how
to safely operate this tool could result
in an accident causing serious injury
or death.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
2
Description
The Greenlee heat-treated aluminum SITE-RITE®and malleable
iron SITE-RITE II®benders are manually-powered tools intended
to bend 1/2" through 1-1/4" EMT (electrical metallic tubing) and
1/2" through 1" rigid conduit.
Purpose
This instruction manual is intended to familiarize operators and
maintenance personnel with the safe operation of the Greenlee
SITE-RITE®and SITE-RITE II®Manual Benders. This manual
should be kept available to all operating personnel.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are available
upon request at no charge.
A person who has not read and does not
understand all operating instructions is not
qualified to operate this tool.
Failure to read and understand safety
instructions could result in injury or death.
Inspect the tool for wear or damage. Replace worn, damaged,
or missing components with Greenlee replacement parts.
A worn, damaged, or improperly assembled component can
fail, resulting in injury or property damage.
Use this tool for manufacturer’s intended use only. Use other
than that for which the tool was intended can result in injury.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 3
Bending — Handle Up
1. Mark the conduit.
2. Insert the conduit into the bender so that the arrow is aligned
with the bending mark.
3. Place one foot on the bender as illustrated. Use heavy foot
pressure on the bending shoe; maintain this pressure
throughout the bend.
4. Look down the line of sight as illustrated. Stop bending when
the pin is in line with the appropriate angle mark.
Note: Overbend rigid conduit slightly to compensate
for springback.
Bending — Handle Down

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
4
Bending — Handle Down (cont’d)
1. Mark the conduit.
2. Insert the conduit into the bender so that the arrow is aligned
with the bending mark.
3. Position the bender as shown, with your body as close to the
bender as possible.
4. With the handle angled to prevent slipping, apply constant
pressure against the conduit throughout the bend.
5. Bend until the edge of the conduit is in line with the degree
scale as illustrated.
Note: Overbend rigid conduit slightly to compensate
for springback.
Bending Tips:
• Line up all bends in the same plane.
• Bend 1/2" and 3/4" EMT with the handle down.
• Bend 1" and 1-1/4" conduit with the handle up.
• When bending with the handle up, work at a stairwell or
loading dock so that previously made bends hang over
the edge.
Marking the Conduit for 90°Stubs
1. Measure the length of the required stub.
2. Measure and mark this stub length on the conduit. This is
Mark A.
3. See the deduct on the bender casting. Measure and mark
the deduct on the conduit as shown. This is Mark B, or the
bending mark.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 5
Back-to-Back 90°Stubs
1. Make the first 90°stub.
2. Fit the bent conduit into its final position and mark the Finish
Line on the conduit, as shown. The Finish Line on the conduit
is the bending mark.
3. Align the bending mark with the tip of the star and bend the
conduit to 90°.
Offset Bends
An offset is used to re-route the conduit to avoid an obstruction.
An offset consists of two equal opposing bends.
Two factors must be considered when selecting the offset angle.
First, a steeper bend angle will require more pulling force. Second,
a shallower bend angle will require more space.
Greenlee®Offset Table
(applies to any size conduit)
Shrink Per Inch
Offset Angle Multiplier of Offset Depth
10°x 10°6.0 1/16" per inch
22-1/2°x 22-1/2°2.6 3/16" per inch
30 °x 30°2.0 1/4" per inch
45°x 45°1.4 3/8" per inch
60°x 60°1.2 1/2" per inch

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
6

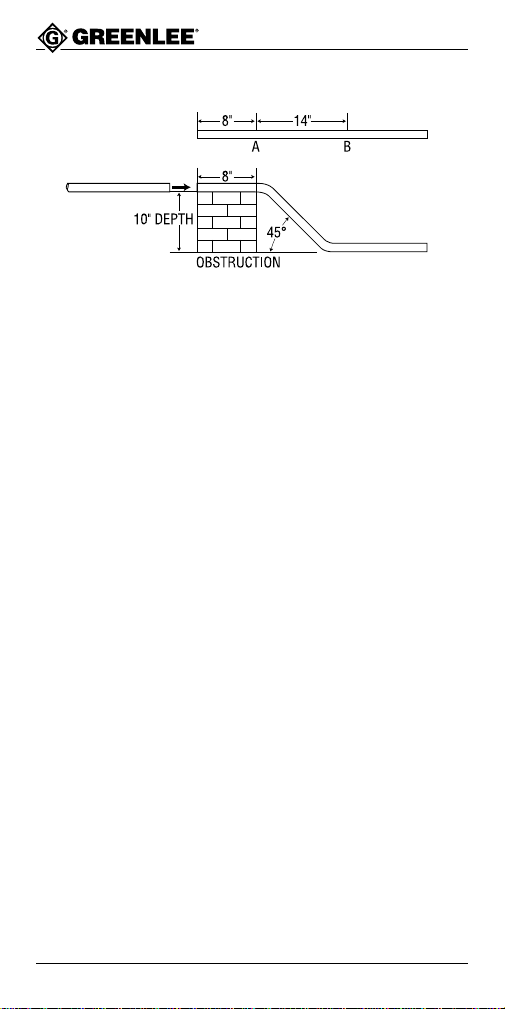

Working Past an Obstruction
Example 1: Working Past an Obstruction
45°x 45°, 10 inches of offset
1. Determine the center-to-center distance. Use one of these two
methods:
• Find the appropriate multiplier in the Offset Table, Column
2. (For 45 ° x 45 ° , the multiplier is 1.4). Multiply the height
of the obstruction by the multiplier. (10" x 1.4 = 14).
• See the Greenlee Speed Guide for Offsets. In the Offset
Depth Inches column, find the row with the appropriate
amount of offset. Find the Center-to-Center column under
the appropriate OFFSET ANGLE. The distance shown at the
intersection of the appropriate row and column is the
center-to-center distance. (Under Offset Depth Inches, see
the row labeled “10”. Read to the right to find the Center-to-
Center distance under 45 ° x 45 ° . The number shown is 14").
2. Mark the conduit as shown.
3. See the bending instructions.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 7
Working Toward an Obstruction
When working toward an obstruction, the conduit will appear to
“shrink”. To compensate for shrinkage, use the shrink per inch of
offset as shown in the Offset Table, Column 3 or the Shrink
Amount shown in the Greenlee Speed Guide for Offsets.
Greenlee®Speed Guide for Offsets
(applies to any size conduit)
Offset Angle
22-1/2°x 22-1/2°30°x 30°45°x 45°60°x 60°
Offset Center Center Center Center
Depth -to- Shrink -to- Shrink -to- Shrink -to- Shrink
Inches Center Amount Center Amount Center Amount Center Amount
2 5-1/4" 3/8"
3 7-3/4" 9/16" 6" 3/4"
4 10-1/2" 3/4" 8" 1"
5 13" 15/16" 10" 1-1/14" 7" 1-7/8"
6 15-1/2" 1-1/8" 12" 1-1/2" 8-1/2" 2-1/4" 7-1/4" 3"
7 18-1/4" 1-5/16" 14" 1-3/4" 9-3/4" 2-5/8" 8-3/8" 3-1/2"
8 20-3/4" 1-1/2" 16" 2" 11-1/4" 3" 9-5/8 4"
9 23-1/2" 1-3/4" 18" 2-1/4" 12-1/2" 3-3/8" 10-7/8" 4-1/2"
10 26" 1-7/8" 20" 2-1/2" 14" 3-3/4" 12" 5"

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
8
3-Bend Saddles
Like an offset, a saddle is used to avoid an obstruction. In this
case, three bends are used. The first and last bends are of the
same degree; the center bend is twice the number of degrees of
the other two bends. See the illustrations.
Working Toward an Obstruction (cont’d)
Example 2: 45°x 45°, Working Toward an Obstruction
10 inches of offset
1. Calculate the shrinkage. See the Offset Table, Column 3. (The
amount of shrink for 45 ° x 45 ° offsets is 3/8" per inch of offset
depth. 3/8 x 10 = 3-3/4").
2. Measure the distance to the obstruction. Add the shrinkage to
this distance. (See the illustration. The distance to the
obstruction is 30". 30" + 3-3/4" = 33-3/4).
3. Determine the center-to-center distance. Use one of these
two methods:
• Find the appropriate multiplier in the Offset Table, Column
2. (For 45 ° x 45 ° , the multiplier is 1.4) . Multiply the height
of the obstruction by the multiplier. (10" x 1.4 = 14).
• See the Greenlee Speed Guide for Offsets. In the Offset
Depth Inches column, find the row with the appropriate
amount of offset. Find the Center-to-Center column under
the appropriate OFFSET ANGLE. The distance shown at the
intersection of the appropriate row and column is the
center-to-center distance. (Under Offset Depth Inches, see
the row labeled “10”. Read to the right to find the Center-to-
Center distance under 45 ° x 45 ° . The number shown is 14").
4. Mark the conduit as shown.
5. See the bending instructions.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 9
3-Bend Saddles (cont’d)
Table for 45°Saddles
(applies to any size conduit)
Saddle Place Center Mark “A” Place Marks “B” & “C”
Depth Ahead of Actual Center by Each Way from Center
1" 3/16" 2-1/2"
2" 3/8" 5"
3" 9/16" 7-1/2"
4" 3/4" 10"
5" 15/16" 12-1/2"
6" 1-1/8" 15"
For Each
Additional 3/16" 2-1/2"
Inch Add
Example 3: 3-Bend Saddle 45°center bend, 2" obstacle
1. Calculate the shrinkage. See the Greenlee Offset Table,
Column 3. (The amount of shrink for a 22-1/2 ° bend is 3/16"
per inch of obstacle. 3/16" x 2 = 3/8").
2. Measure the distance to the center of the obstruction. Mark
with this distance on the conduit – this is point “A”. Add the
amount of shrink to this distance. (Place the mark 15-3/8"
from the end of the conduit).
3. Refer to the Table for 45°Saddles for the locations of Mark B
and Mark C. (Place both marks, Mark B and Mark C, 5 inches
from Mark A).
4. Use the bending sequence as illustrated. Align Mark A with the
notch near the star. Align Marks B and C with the arrow.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
10
MANUAL DE INSTRUCCIONES
999 9678.2 IM 1071 REV 4 5/98
© 1998 Greenlee Textron
DOBLADORAS MANUALES SITE-RITE
®
840, 841, 842, 843, 840H,
841H y 842H
Y
DOBLADORAS MANUALES SITE-RITE II
®
8840, 8841, 8842, 8843, 8840H,
8841H, y 8842H
Lea y entienda este documento antes
de manejar o dar servicio a este
equipo. Utilizarlo sin comprender
cómo manejarlo de manera segura
podría ocasionar un accidente y como
resultado de éste, graves lesiones o
incluso la muerte.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 11
Descripción
Las dobladoras Greenlee de aluminio tratado por calor SITE-RITE®
y hierro maleable SITE-RITE II®son herramientas manuales
diseñadas con el propósito de doblar tubería metálica para
aplicaciones eléctricas (EMT) de 1/2 pulg a 1 1/4 de pulg., así
como tubos rígidos de 1/2 a 1 pulgada.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a
los operadores y al personal de mantenimiento con el manejo
seguro de las Dobladoras manuales SITE-RITE®Y SITE-RITE II®
de Greenlee, y deberá, por tanto, mantenerse siempre al alcance
de dicho personal.
GUARDE ESTAS INSTRUCCIONES
Puede solicitar copias adicionales de este manual
de manera gratuita, previa solicitud.
Inspeccione la herramienta y verifique que no presenten
averías o desgastes. Reemplace todas las partes averiadas o
desgastadas. Si se utiliza una herramienta averiada o si no se
la ensambla bien, ésta podría fallar, ocasionando lesiones
personales o daños materiales.
Utilice esta herramienta únicamente para el uso especificado
por el fabricante; de utilizarla para otro propósito podrían
sufrirse lesiones.
La persona que no haya leído o no comprenda
estas instrucciones de operación no estará
calificada para manejar esta herramienta.
De no leerse y entenderse estas instrucciones
podrían ocurrir lesiones personales o incluso
la muerte.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
12
Proceso de doblado con la manivela hacia arriba
1. Marque el tubo.
2. Inserte el tubo en la dobladora de modo que la flecha quede
alineada con la marca de doblado.
3. Coloque un pie sobre la dobladora tal como se muestra en la
ilustración. Presione con fuerza el pie que tiene sobre la
dobladora; manténgalo presionado hasta que termine de
realizar el doblez.
4. Fije su vista en la mirilla, tal como se muestra en la ilustración.
Deje de doblar cuando el pasador quede en línea con la marca
del ángulo correcto.
Nota: Los tubos rígidos opondrán mayor resistencia al doblez.
Para compensar esto, dóblelos ligeramente de más.
Proceso de doblado con la manivela hacia abajo

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 13
Proceso de doblado con la manivela hacia abajo
(continuación)
1. Marque el tubo.
2. Inserte el tubo en la dobladora de modo que la flecha quede
alineada con la marca de doblado.
3. Coloque la dobladora tal como se muestra en la ilustración;
acérquela lo más posible a su cuerpo.
4. Con la manivela en ángulo a fin de evitar que se le resbale,
aplique una presión constante sobre el tubo hasta que acabe
de realizar el doblez.
5. Doble hasta que el borde del tubo quede en línea con la escala
de grados tal como se muestra en la ilustración.
Nota: Los tubos rígidos opondrán mayor resistencia al doblez.
Para compensar esto, dóblelos ligeramente de más.
Sugerencias para realizar los dobleces:
• Alinee todos los dobleces en el mismo plano.
• Doble las tuberías metálicas para aplicaciones eléctricas
con la manivela hacia abajo.
• Doble los tubos de 1 y 1-1/4 de pulg. con la manivela
hacia arriba.
• Cuando realice dobleces con la manivela hacia arriba, hágalo
en una escalera o en un muelle de carga de modo que los
dobleces ya terminados cuelguen por el borde del escalón
o del muelle.
Cómo marcar tubos para hacer codos de 90°
1. Mida la longitud del codo que necesita realizar.
2. Mida esta longitud en el tubo y márquela. Ésta será la marca “A”.
3. Verifique la substracción por medio del medidor de
curvatura de la dobladora. Mida la substracción en el tubo y
márquela. Ésta será la marca “B” o la marca de doblado.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
14

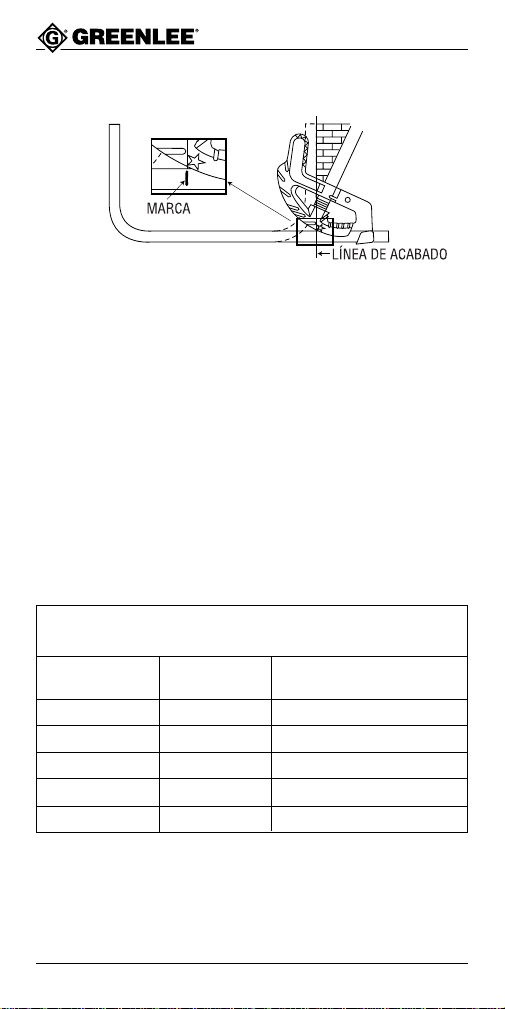

Serie de codos de 90°
1. Marque el primer codo de 90°.
2. Coloque el tubo en su posición final y marque la línea de
acabado tal como se muestra en la ilustración. La línea de
acabado sobre el tubo será la línea del doblez.
3. Alinee la línea del doblez con la punta de la flecha hacia arriba
e inicie el siguiente doblez de 90°.
Dobleces en “S”
Un doblez en “S” sirve para volver a cambiar la dirección del tubo
a fin de evitar algún obstáculo. Una “S” consiste en dos dobleces
opuestos idénticos.
Al seleccionar el ángulo para la “S” es necesario tomar en cuenta
dos factores. Primero, para hacer un doblez con un ángulo más
profundo se requerirá mayor fuerza. Segundo, para hacer un
doblez con un ángulo menos profundo se requerirá más espacio.
Tabla de Greenlee®para dobleces en “S”
(para tubos de cualquier tamaño)
Contracción por milímetro
Ángulo de la “S” Multiplicador de profundidad de la “S”
10°x 10°6,0 0,0625 mm por milímetro
22-1/2°x 22-1/2°2,6 0,1875 mm por milímetro
30 °x 30°2,0 0,25 mm por milímetro
45°x 45°1,4 0,375 mm por milímetro
60°x 60°1,2 0,5 mm por milímetro

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 15
Cómo hacer un doblez después de un obstáculo
Ejemplo 1: Cómo hacer un doblez después de un obstáculo
45°x 45°, “S” de 254 mm
1. Determine la distancia centro a centro. Utilice uno de estos
dos métodos.
• Halle el multiplicador correspondiente en la segunda
columna de la Tabla para dobleces en “S”. (El multiplicador
para 45 ° x 45 ° es 1,4). Multiplique la altura del obstáculo
por el multiplicador. (254 mm x 1,4 = 356 mm).
• Consulte la Guía rápida de Greenlee para dobleces en “S”.
En la columna de pulgadas de la “S”, localice la fila con la
cantidad de ángulo apropiada. Localice la columna Centro a
Centro, bajo el ÁNGULO DE LA “S” apropiado. La distancia
mostrada en la intersección de la fila y la columna correctas
es la distancia de centro a centro. (En la columna
“Profundidad de la ‘S’”, localice la fila 10. Lea lo que
aparece a la derecha a fin de hallar la distancia centro a
centro para 45 ° x 45 ° . El número que se indica
es 356 mm).
2. Marque el tubo tal como se muestra.
3. Consulte las instrucciones para el proceso de doblado.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
16
Cómo hacer un doblez antes de un obstáculo
Al acercarse a un obstáculo parecerá que el tubo se “contrae”.
Para compensar esto, utilice la contracción por pulgada de
profundidad de la “S” tal como se muestra en la tercera columna
de la Tabla para dobleces en “S”, o en la Cantidad de contracción
incluidas en la Guía rápida de Greenlee para dobleces en “S”.
Guía rápida de Greenlee®para dobleces en “S”
(para tubos de todos tamaños)
Ángulo de la “S”
22-1/2°x 22-1/2°30°x 30°45°x 45°60°x 60°
Centro Cantidad Centro Cantidad Centro Cantidad Centro Cantidad
Profundidad a de a de a de a de
de la “S” centro contracción centro contracción centro contracción centro contracción
(mm) (mm) (mm) (mm)
51 mm 133 10 mm
76 mm 198 14 mm 152 19 mm
102 mm 265 19 mm 204 26 mm
127 mm 330 24 mm 254 32 mm 178 48 mm
152 mm 395 29 mm 304 38 mm 213 57 mm 182 76 mm
178 mm 463 33 mm 356 45 mm 249 67 mm 214 89 mm
203 mm 528 38 mm 406 51 mm 284 76 mm 244 102 mm
229 mm 595 43 mm 458 57 mm 321 86 mm 275 115 mm
254 mm 660 48 mm 508 64 mm 356 95 mm 305 127 mm

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 17
“Silla” de tres dobleces
Al igual que un doblez en “S”, el doblez en forma de silla se utiliza
para evitar un obstáculo. En este caso se hacen tres dobleces. El
primero y el último tienen el mismo ángulo; el del centro tiene un
ángulo dos veces mayor que el de los otros dos. Véase las
ilustraciones.
Cómo hacer un doblez antes de un obstáculo
(continuación)
Ejemplo 2: 45°x 45°, Cómo hacer un doblez antes de un
obstáculo “S” de 254 mm
1. Calcule la contracción. Consulte la tercera columna de la Tabla
para dobleces en “S”. (La contracción para “S” de 45 ° x 45 °
es de 0,375 mm por milímetro de profundidad de la “S”.
0,375 x 254 mm = 95 mm).
2. Mida la distancia hasta el obstáculo. Súmele la contracción.
(Vea la ilustración. La distancia del obstáculo es 762 mm.
762 mm + 95 mm = 857 mm).
3. Establezca la distancia de centro a centro. Utilice uno de estos
dos métodos.
• Multiplique la altura del obstáculo por el multiplicador.
(254 mm x 1,4 = 356 mm).
• Consulte la Guía rápida de Greenlee para dobleces en “S”.
En la columna de pulgadas de la “S”, localice la fila con la
cantidad de ángulo apropiada. Localice la columna Centro a
Centro, bajo el ÁNGULO DE LA “S” apropiado. La distancia
mostrada en la intersección de la fila y la columna correctas
es la distancia de centro a centro. (En la columna “Pulgadas
de profundidad de la ‘S’ “, localice la fila 10.
Lea lo que aparece a la derecha a fin de hallar la distancia
centro a centro para 45 ° x 45 ° . El número que se indica
es 356 mm).
4. Marque el tubo tal como se muestra.
5. Consulte las instrucciones para el proceso de doblado.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
18
“Silla” de tres dobleces (continuación)
Tabla para “sillas” de 45°
(sirve para tubos de cualquier tamaño)
Coloque la marca de centro “A” Coloque las marcas
Profundidad por delante del centro real el “B” y “C” a cada
de la silla número de pulgadas indicadas lado del centro
25 mm 5 mm 64 mm
51 mm 10 mm 127 mm
76 mm 14 mm 191 mm
101 mm 19 mm 254 mm
127 mm 24 mm 318 mm
152 mm 29 mm 381 mm
Por cada
25.4 mm 5 mm 64mm
adicional
Ejemplo 3: Silla de tres dobleces con doblez central de 45°;
obstáculo de 51 mm
1. Calcule la contracción. Consulte la tercera columna de la Tabla
Greenlee para dobleces en “S”. (La contracción para un doblez
de 22-1/2 ° es de 5 mm por 25.4 mm de obstáculo.
5 mm x 2 = 10 mm).
2. Mida la distancia al centro del obstáculo. Marque dicha
distancia en el tubo, ese será el punto “A”. Sume la cantidad
de contracción para esa distancia. (Marque el punto “A”
a 391 mm del borde del tubo).
3. Consulte la Tabla para sillas de 45°, a fin de ubicar los puntos
“B” y “C”. (Marque ambos puntos, es decir “B” y “C”,
a 127 mm del punto “A”).
4. Siga la secuencia de doblado tal como se muestra en la
ilustración. Alinee el punto “A” con la muesca próxima a la
estrella. Alinee los puntos “B” y “C” con la flecha.

Site-Rite® / Site-Rite II®
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070 19
MANUEL D’INSTRUCTIONS
999 9678.2 IM 1071 REV 4 5/98
© 1998 Greenlee Textron
CINTREUSES MANUELLES SITE-RITE
®
840, 841, 842, 843, 840H,
841H et 842H
ET
CINTREUSES MANUELLES SITE-RITE II
®
8840, 8841, 8842, 8843, 8840H,
8841H, et 8842H
Lire et assimiler ces instructions
avant d’utiliser cet appareil ou d’en
faire le service. Négliger de
comprendre comment utiliser cet
outil sans danger, peut résulter en un
accident causant des blessures
graves ou même la mort.

Site-Rite® / Site-Rite II®
Greenlee Textron / Subsidiary of Textron Inc.
20
Description
Les cintreuses Greenlee SITE-RITE®en aluminium trempé et SITE-
RITE II®en fonte malléable sont des outils manuels prévus pour
courber des tubes électriques métalliques de 1/2 à 1-1/4 po. et des
conduits rigides de 1/2 à 1 po.
Objet
Ce manuel d’instructions est prévu pour familiariser les utilisateurs
et le personnel d’entretien avec un usage sans danger des
cintreuses manuelles SITE-RITE®et SITE-RITE II®de Greenlee. Ce
manuel doit rester à la disposition de tous le personnel utilisateur.
CONSERVER CES INSTRUCTIONS
Des exemplaires supplémentaires de ce manuel sont
disponibles sur demande et sans frais.
Vérifier si l’outil n’est pas usé ou endommagé. Remplacer les
composants usés, endommagés ou manquants par des pièces
de remplacement Greenlee. Un composant usé, endommagé
ou mal monté peut entraîner une défaillance et causer des
blessures ou des dommages matériels.
Cet outil ne doit être utilisé que pour l’usage prévu par le
fabricant. D’autres usages pour lesquels l’outil n’est pas prévu
peuvent entraîner des blessures.
Une personne qui n’a pas lu et ne comprend
pas toutes les instructions d’utilisation n’est
pas qualifiée pour utiliser cet outil.
Négliger de lire et de comprendre les
instructions de sécurité peut résulter en
blessures ou en mort.
