INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
999 3265.2 © 1999 Greenlee Textron IM 1409 7/99
CM-300 • CM-310
CLAMP-ON AMMETERS
AMPERÍMETROS
CON PINZA
PINCES
AMPEREMETRIQUES
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold • PH-Peak hold
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2
Description
The Greenlee CM-300 and CM-310 Clamp-on Ammeters are hand-held test instruments
capable of measuring up to 300 amps of alternating current.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-300 and CM-310 Clamp-on Ammeters.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

CM-300 • CM-310
3

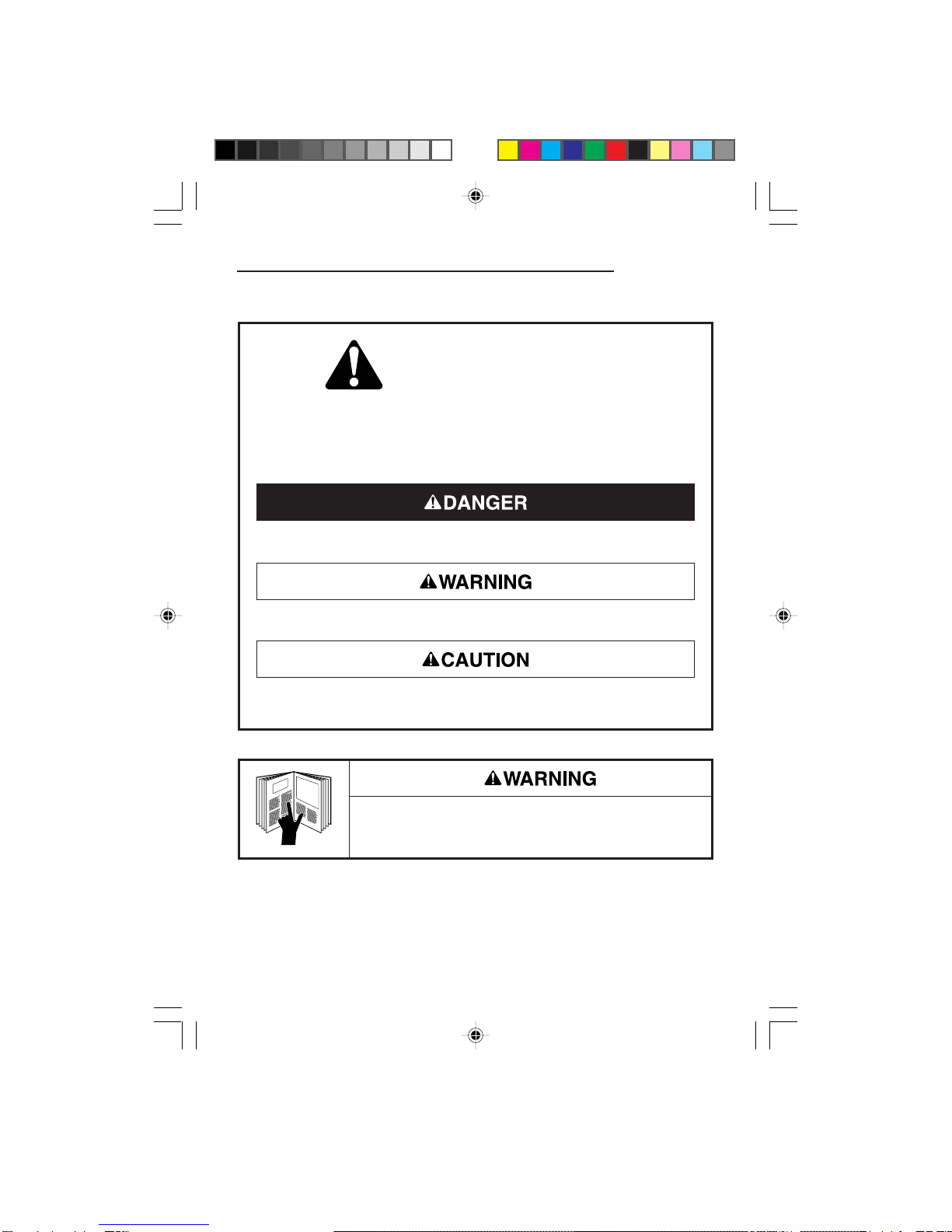

Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

4
Important Safety Information
• Do not operate with the case open.
• Before opening the case, remove the jaw from the circuit and shut off the unit.
Failure to observe these warnings can result in severe injury or death.
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can damage the unit.
Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.
Electric shock hazard:
Do not use the unit if it is wet or damaged.
Failure to observe this warning can result in severe injury or death.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

CM-300 • CM-310
5

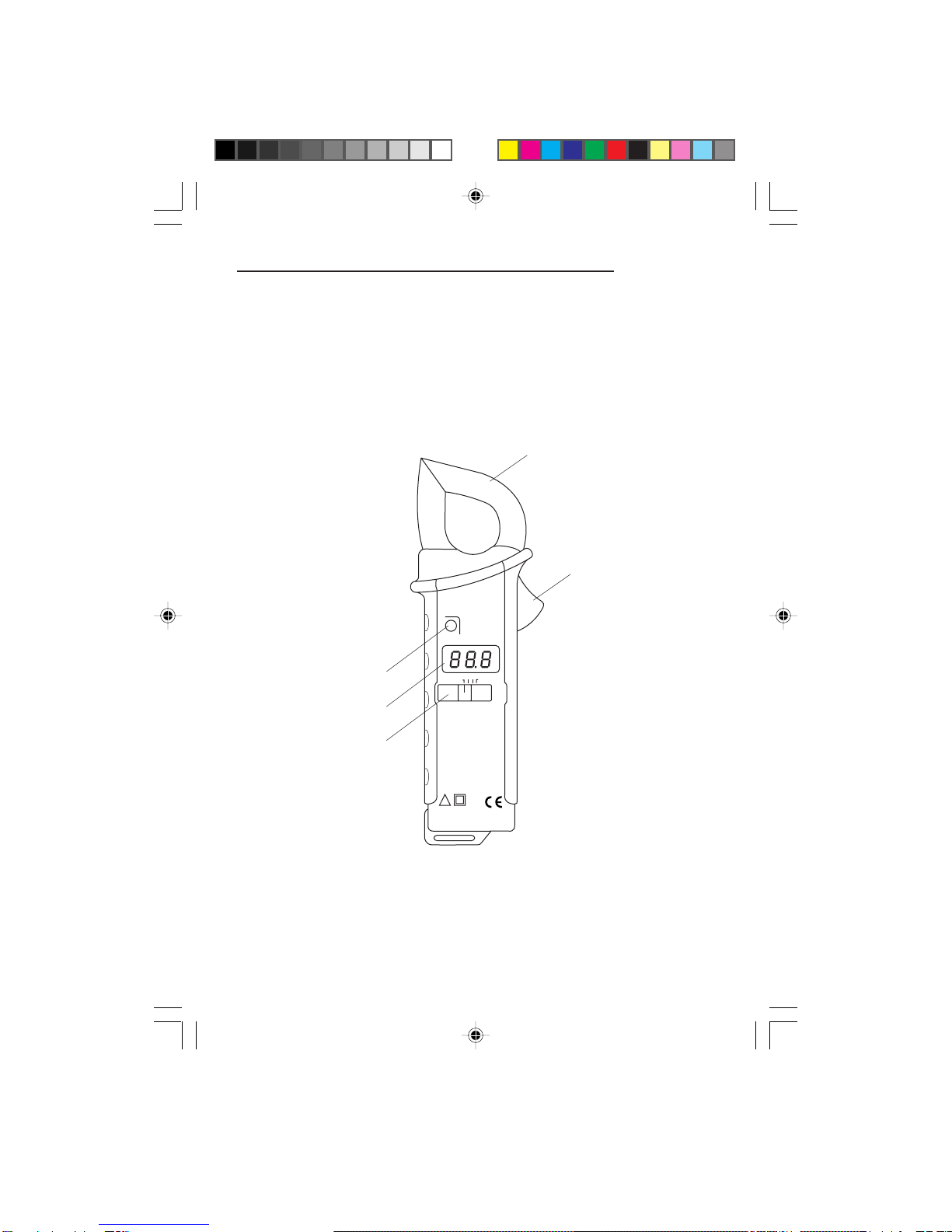

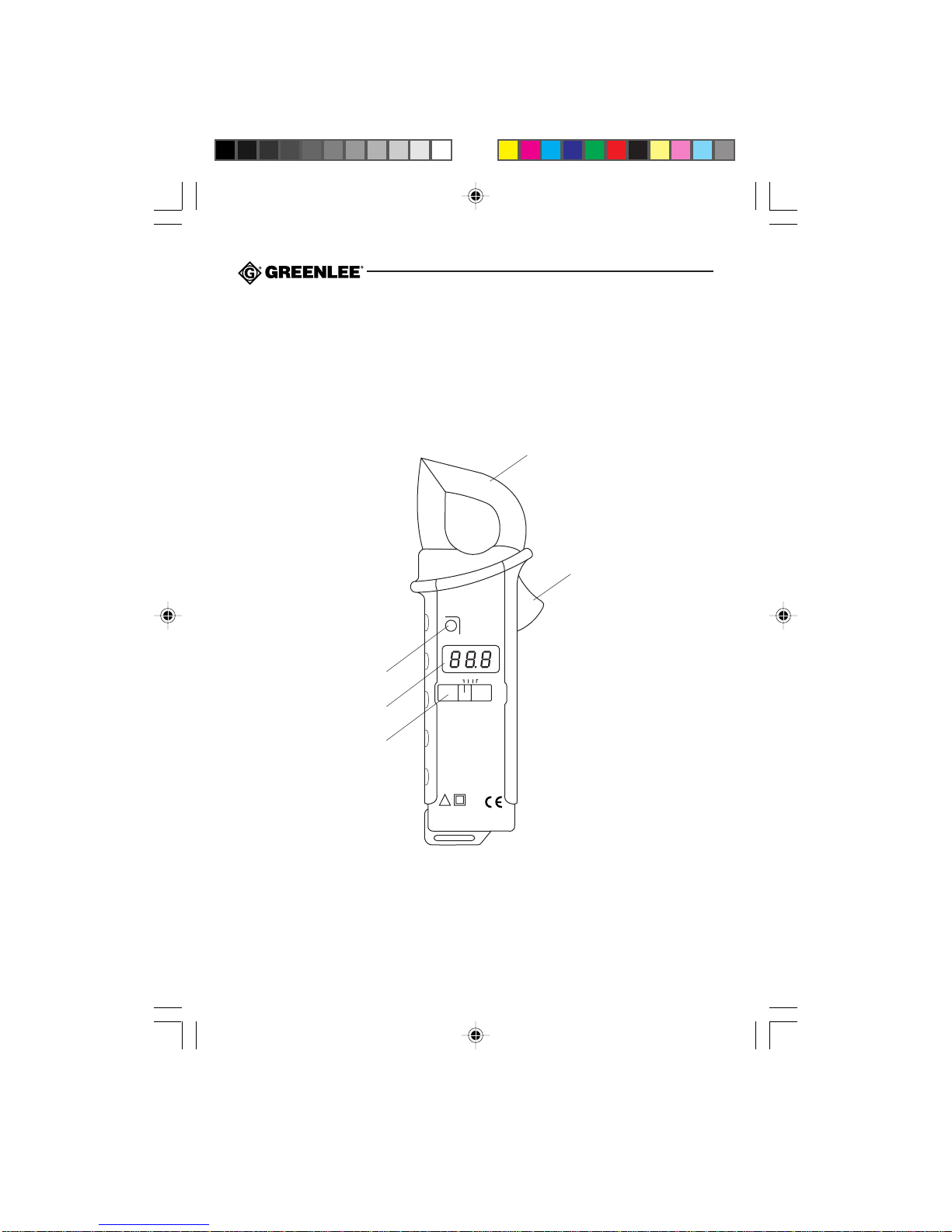

Identification
1. Jaw
2. Lever
3. Toggle Button (CM-310 only)
4. Display
5. Selector
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold •PH-Peak hold
1
2
3
4
5

6
Operation
1. Set the selector according to the Settings Table. Start with the highest measurement
range.
Settings Table
2. See Typical Measurements for illustrations of typical uses.
3. Test the unit on a known functioning circuit or component.
• If the unit does not function as expected on a known functioning circuit, replace the
battery.
• If the unit still does not function as expected, return the unit to Greenlee for repair.
4. Take the reading from the circuit to be tested. If the resolution is not satisfactory, remove
the meter from the circuit and change to the next lower range.
Notes (CM-310 Only):
• Press the Toggle button once for Data Hold. Hwill appear on the display. The present value
will remain on the display.
• Press the Toggle button again for Peak Hold. PH will appear on the display. The highest
value will remain on the display; the display will update when the meter measures a new
peak.
• Press the Toggle button again to return to normal mode.
…egnarsihtnieulavaerusaemoT…lobmyssihtotrotcelesehttes
)A003ot002(tnerruCCAA003
)A002ot02(tnerruCCAA002
)A02ot0(tnerruCCAA02
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

CM-300 • CM-310
7

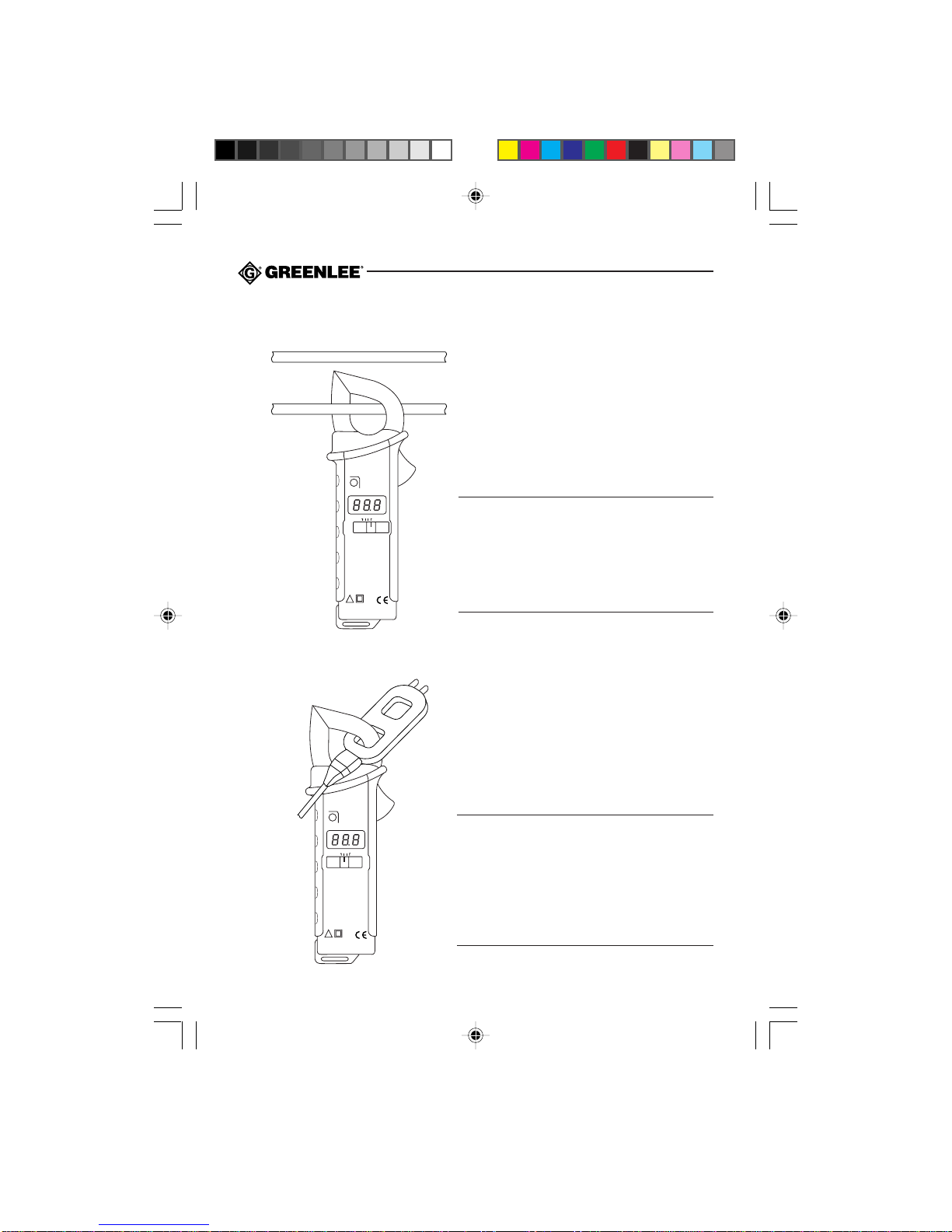

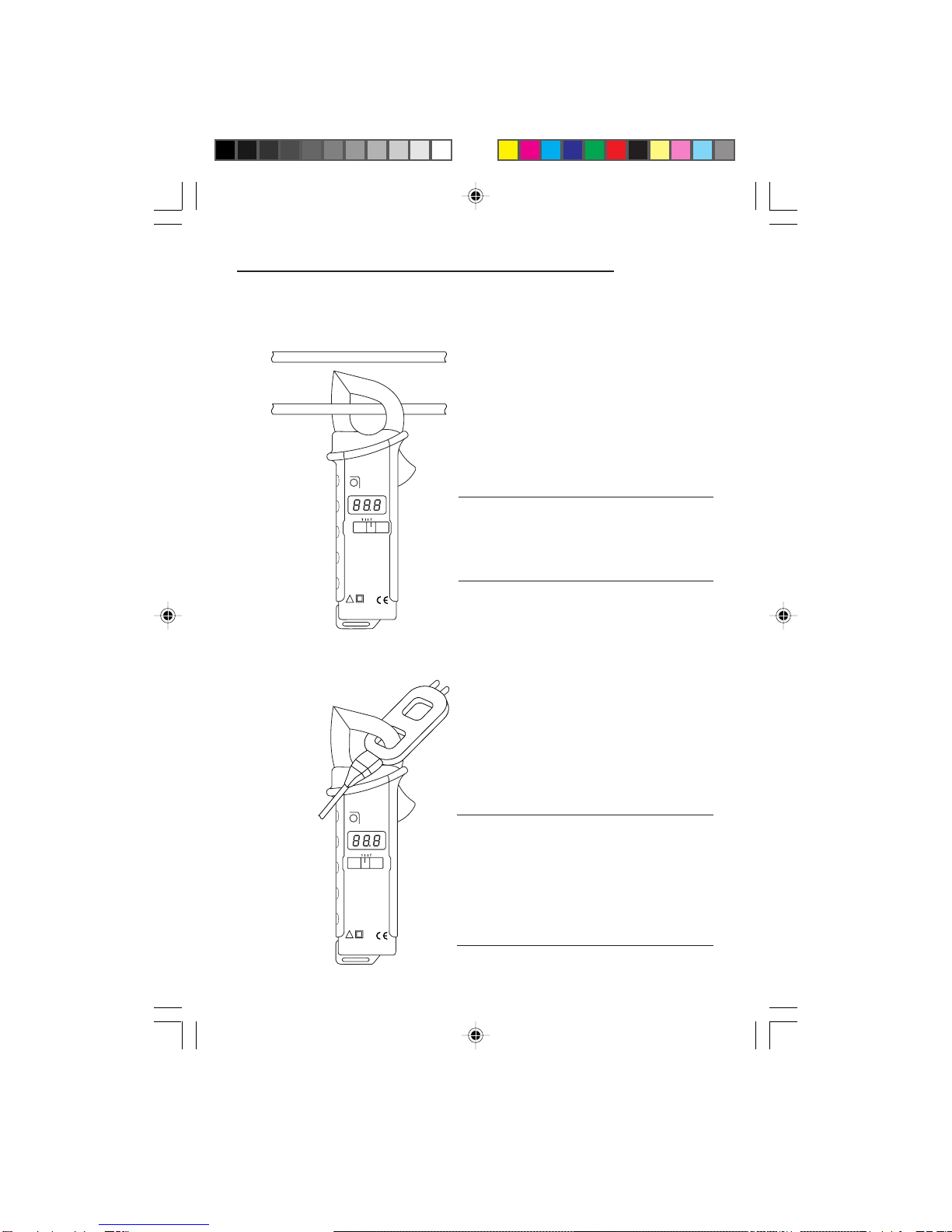

Typical Measurements
Clamp Around Line Splitter
Clamp Around Wire
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold • PH-Peak hold
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold • PH-Peak hold
Notes:
• Clamp the jaw around one conductor only.
• Close the jaw completely.
• Center the wire in the jaw for highest accuracy.
Notes:
• The Greenlee 93-30 Line Splitter is divided. One
section renders amps; the other renders amps
multiplied by 10.
• Close the jaw completely.
• Center the line splitter in the jaw for highest
accuracy.

8
Accuracy
See the Specifications section for operating conditions.
Accuracy is specified as follows: ±(a percentage of the reading + a fixed amount)
at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 80% relative humidity.
Accuracy Table
Specifications
Display: 3-1/2–digit LCD (1999 maximum count)
Sampling Rate: 3 per second
Overrange Indication: “1” appears on the display
Jaw Opening: 28 mm (1.10")
Low Battery Indication:
Overvoltage Category: Category III, 600 Volts
Protection Class: IP40
Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F) , 0% to 80% relative humidity
Elevation: 2000 m (6500') maximum
Storage Conditions: –10 °C to 50 °C (14 °F to 122 °F), 0% to 80% relative humidity.
Remove battery.
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6F22)
egnaRtnemerusaeMycaruccAegnaRycneuqerF
A99.91)spmA50.0+%0.3(±
zH06ot05A9.991)spmA3.0+%0.2(±
A003)spmA3+%0.2(±

CM-300 • CM-310
9
1. Disconnect the unit from the circuit. Turn the unit OFF.
2. Remove the screws from the back cover.
3. Remove the back cover.
4. Replace the battery (observe polarity).
5. Replace the cover and screws.
Before opening the case, remove the jaw from the circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.
Battery Replacement

10
Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

CM-300 • CM-310
11
Descripción
Los Amperímetros con pinza modelos CM-300 y CM-310 de Greenlee son instrumentos de
verificación capaces de medir hasta 300 amperios de corriente alterna. Estas unidades son de
bolsillo y caben perfectamente en la palma de la mano.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para los Amperímetros con
pinza CM-300 y CM-310 de Greenlee.
Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.
y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

12
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.
Lea y entienda este documento antes de manejar estas
herramientas o darles mantenimiento. Utilizarlas sin comprender
cómo manejarlas de manera segura podría ocasionar un accidente,
y como resultado de éste, graves lesiones o incluso la muerte.

CM-300 • CM-310
13
Importante Información sobre Seguridad
• No haga funcionar estos medidores con su caja abierta.
• Antes de abrir la caja, retire del circuito la pinza, y apague los medidores.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
• No intente reparar estos medidores ya que contienen piezas que deben recibir
mantenimiento por parte de un profesional.
• No exponga los medidores a ambientes de temperatura extrema ni a altos niveles de
humedad. Véase la sección “Especificaciones” en este manual.
De no observarse estas precauciones podrían sufrirse lesiones o daños a los medidores.
Al utilizar los medidores cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.
Peligro de electrocución:
No utilice estos medidores si se encuentran mojados o dañados.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.

14
Identificación
1. Pinza
2. Palanca
3. Botón de palanca (únicamente en el modelo CM-310)
4. Pantalla
5. Interruptor de selección
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold •PH-Peak hold
1
2
3
4
5

CM-300 • CM-310
15
Operación
1. Coloque el interruptor de selección de acuerdo con la Tabla de valores. Empiece por la
escala de medición más alta.
Tabla de valores
2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones más
comunes.
3. Pruebe los medidores en un circuito o componente que se sabe está funcionando
perfectamente.
• Si los medidores no funcionan como deberían en un circuito que se sabe está
funcionando perfectamente, reemplace la pila.
• Si los medidores siguen sin funcionar como deberían, devuélvalos a Greenlee a fin de
que sean reparados.
4. Anote la lectura del circuito que se está verificando. Si la resolución de la lectura no es
satisfactoria, desconecte los medidores del circuito y cambie a la siguiente escala inferior.
Notas (para el modelo CM-310 únicamente):
• Oprima el botón de palanca una vez a fin de activar la función “HOLD” (retención de datos en
pantalla). Haparecerá en la pantalla. La pantalla retendrá en la memoria el valor actual.
• Oprima nuevamente el botón de palanca a fin de activar la función “PEAK HOLD” (retención de
lectura de intensidad máxima). PH aparecerá en la pantalla. La pantalla retendrá en la
memoria el valor más alto y sólo se actualizará cuando se mida un nuevo valor de cresta.
• Oprima el botón de palanca nuevamente para volver al modo normal.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.
coloque el interruptor de
Para medir un valor en esta escala ... selección en este símbolo...
Corriente CA (200 a 300A) 300A
Corriente CA (20 a 200A) 200A
Corriente CA (0 a 20A) 20A

16
Mediciones más comunes
Con la pinza colocada alrededor del separador de líneas
Con la pinza colocada alrededor de un cable
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold • PH-Peak hold
OFF 20A 200A 300A
AC Clamp Meter
Toggle
button
- Activate DH
- Activate PH
- Re-set
DH=Data hold • PH-Peak hold
Notas:
• Coloque la pinza alrededor de un solo conductor
únicamente.
• Cierre completamente la pinza.
• Para obtener una mayor precisión centre el cable
en la pinza.
Notas:
• El separador de líneas Greenlee 93-30 está
dividido. Una sección lee amperios; la otra,
amperios multiplicados por 10.
• Cierre completamente la pinza.
• Para obtener una mayor precisión centre el
separador de líneas en la pinza.

CM-300 • CM-310
17
Precisión
Para las condiciones de operación, véase la sección “Especificaciones” en este manual.
La precisión se especifica de la siguiente manera: ±(un porcentaje de la lectura + una cantidad
fija) a 23°C ±5°C (73,4°F ±9°F), 0% a 80% de humedad relativa.
Tabla de precisión
Especificaciones
Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2-dígitos, (resolución máxima de 1999 puntos)
Frecuencia de muestreo: 3 por segundo
Indicación de superposición de gamas: En la pantalla aparece como “1”
Máxima abertura de la pinza: 28 mm (1,10 pulg.)
Icono de pila baja:
Categoría de sobretensión: Categoría III, 600 voltios
Tipo de protección IP40
Condiciones de operación: 0°C a 40°C (32°F a 104°F), 0% a 80% de humedad relativa
Altura: 2000 m (6500 pies) máximo
Condiciones de almacenamiento: -10°C a 50°C (14°F a 122°F), 0% a 80% de humedad relativa.
Retire la pila.
Grado de contaminación : 2
Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)
Escala de medición Precisión Escala de frecuencia
19,99A ±(3,0% + 0,05 amps.)
199,9A ±(2,0% + 0,3 amps.) 50 a 60 Hz
300A ±(2,0% + 3 amps.)

18
1. Desconecte los medidores del circuito. APAGUE los medidores.
2. Retire los tornillos de la tapa posterior.
3. Retire la tapa posterior.
4. Reemplace la pila (fíjese en la polaridad).
5. Vuelva a colocar la tapa y los tornillos.
Antes de abrir la caja, retire del circuito la pinza, y apague los medidores.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.
Cómo reemplazar la pila

CM-300 • CM-310
19
Description
Les pinces ampèremétriques CM-300 et CM-310 de Greenlee sont des instruments portables
permettant de mesurer jusqu’à 300 ampères de courant alternatif.
Sécurité
Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.
Dessein
Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec les
méthodes d’utilisation et d’entretien sûres des pinces ampèremétriques CM-300 et CM-310
de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
et sont des marques déposées de Greenlee Textron.
CONSERVER CE MANUEL

20

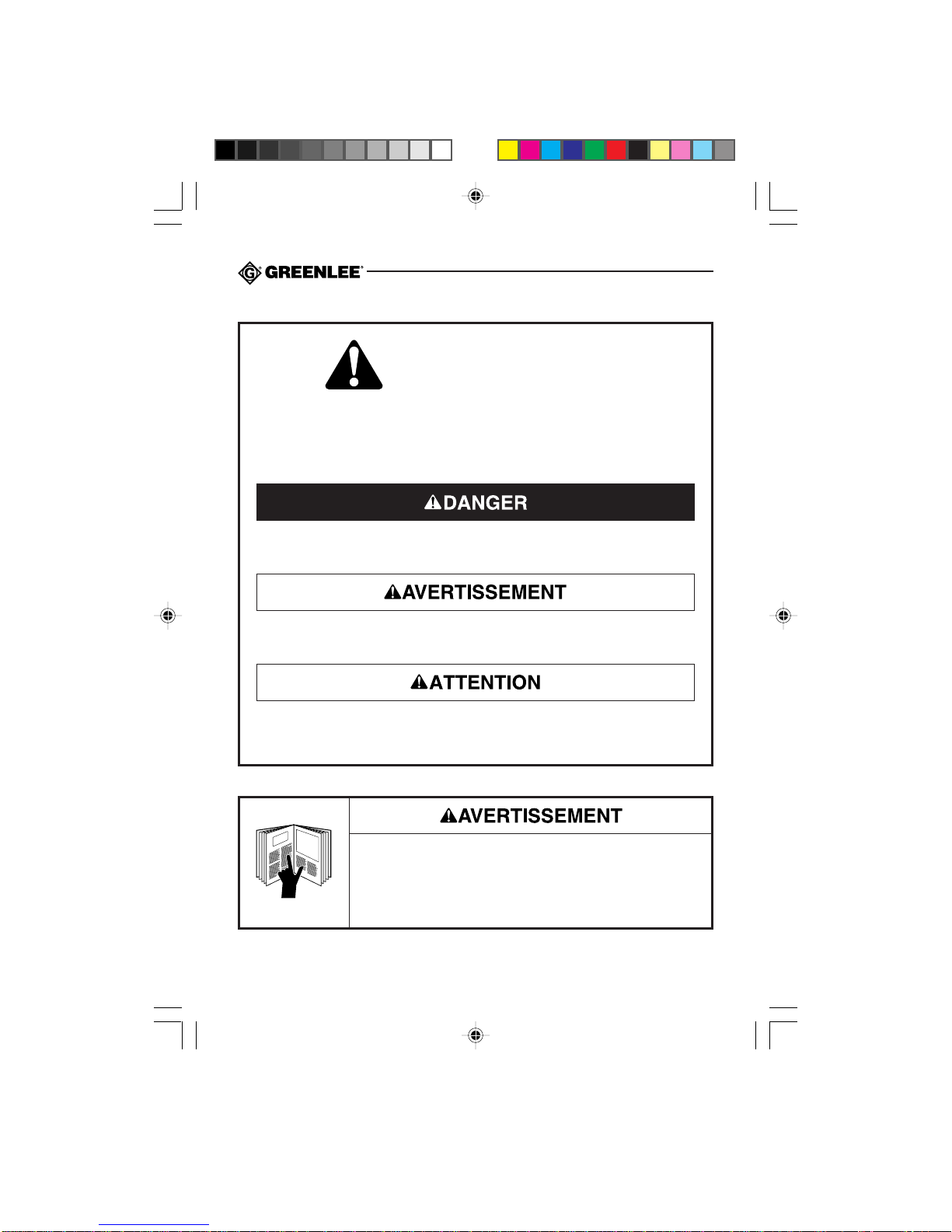

Consignes de sécurité importantes
Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-
dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.
SYMBOLE
D’AVERTISSEMENT
Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.
Lire attentivement et bien comprendre cette documentation avant
d‘utiliser ou de procéder à l‘entretien de cet équipement. Négliger
de comprendre comment utiliser cet outil en toute sécurité, peut
entraîner un accident et provoquer des blessures graves, voire
mortelles.
