Instruction Manual for E-bikes
SKU#:8965105 SKU#:8969113
BIKE ELECTRIC FOLDING 20 IN BIKE ELECTRIC FOLDING26 IN

1
IMPORTANCE
When using the electric bicycle,basic safety precautions should always be followed,
including the following:
1. Read all instructions.
2. To protect against fire,electric shock and injury to persons, do not immerse
cord,plugs,or e-bike in water or other liquid.
3. Close supervision is necessary when the e-bike is used by or near children.
4. Unplug from outlet when not in charging and before cleaning.
5. Do not operate the e-bike with a damaged cord or plug or after the e-bike
malfunctions,or has been damaged in any manner. Take the e-bike to the nearest
authorized service bike shop for examination,repair or adjustment.
6. The use of accessory attachments not recommended by the e-bike
manufacturer may result in fire,electric shock or injury to persons.
7. Do waterproof when suing on a rainy or snowy day.
8. Never let the battery charge unattended.
9. Never sleep near a battery that is charging.
10. Do not let cord hang over the edge of table or counter, or touch hot surfaces.
11. Do not place on or near a hot gas or electric burner,or a heated oven.
12. Always attach the plug to the battery first, then plug the cord into the wall
outlet.
13. Do not use the bike for other than intended use.
Save these instructions.

2
Table of contents
1. Your E-Bike…………………………………………………………………..2—4
1.1 Introduction
1.2 General presentation of the vehicle
2. Function Display…………………………………………………………..4—7
2.1 Displayer Introduction
2.2 Operation
3. Using the bike………………………………………………………………..7
3.1 Riding the bike
4. The battery……………………………………………………………….……..8—9
4.1 Installing and removing the battery
4.2 Charging the battery
4.3 Battery autonomy and lifespan
4.4 Battery safety instructions
5. Safety and maintenance recommendations…………………9
5.1 Helmet
5.2 Tires
6. Warranty ………………………………………………………………………….10

3
1. Your E-Bike
1.1) Introduction
We would like to thank you for your e-bike purchasing. For your safety and for the safety of others, we
recommend that you obey all road regulations and wear a protective helmet. For optimal, safe and
enjoyable use of the e-bike, make sure you thoroughly read this user guide before you first use it.
Use the e-bike according to the user guide, or it may shorten the life cycle.
Have a pleasant ride!

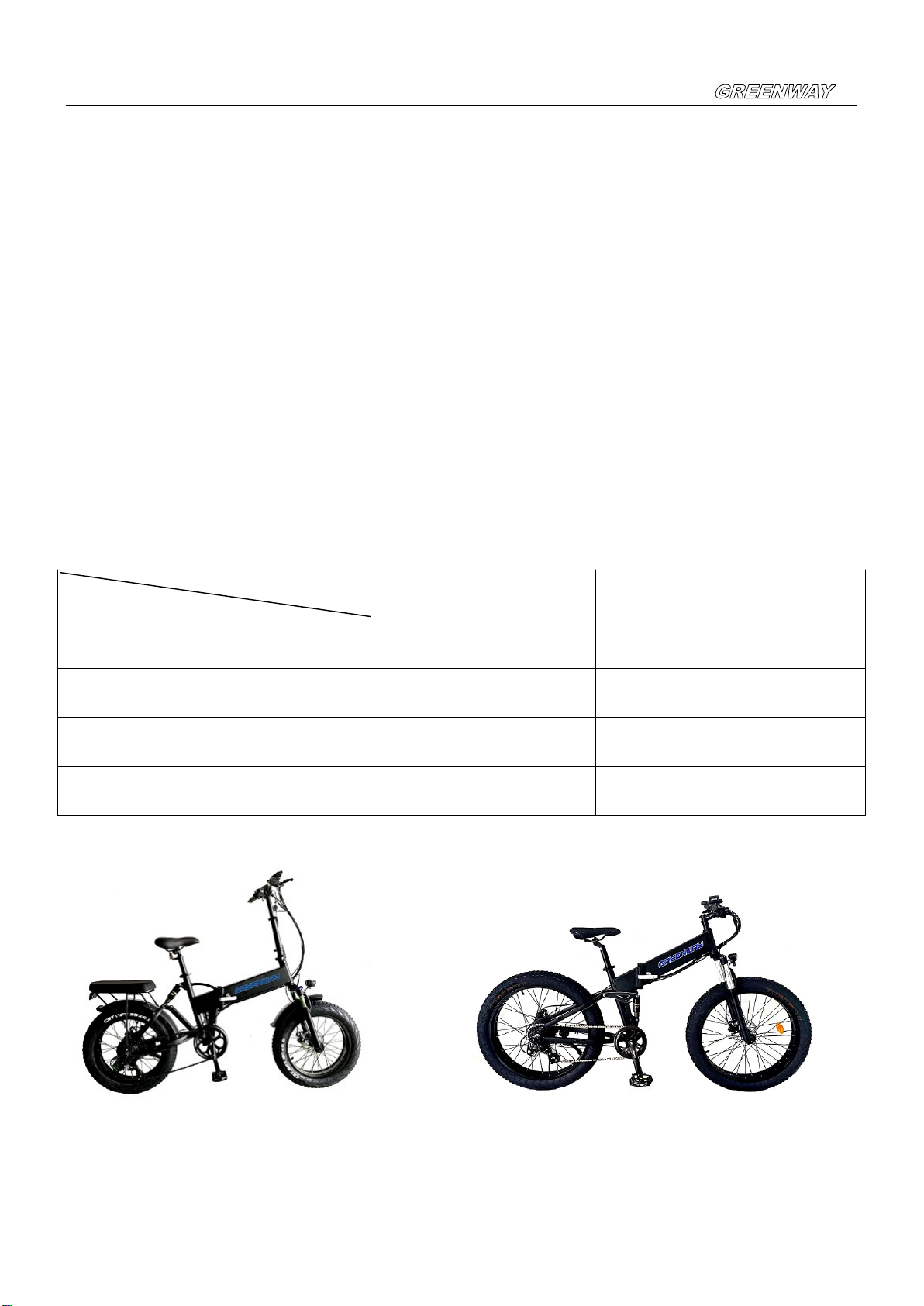

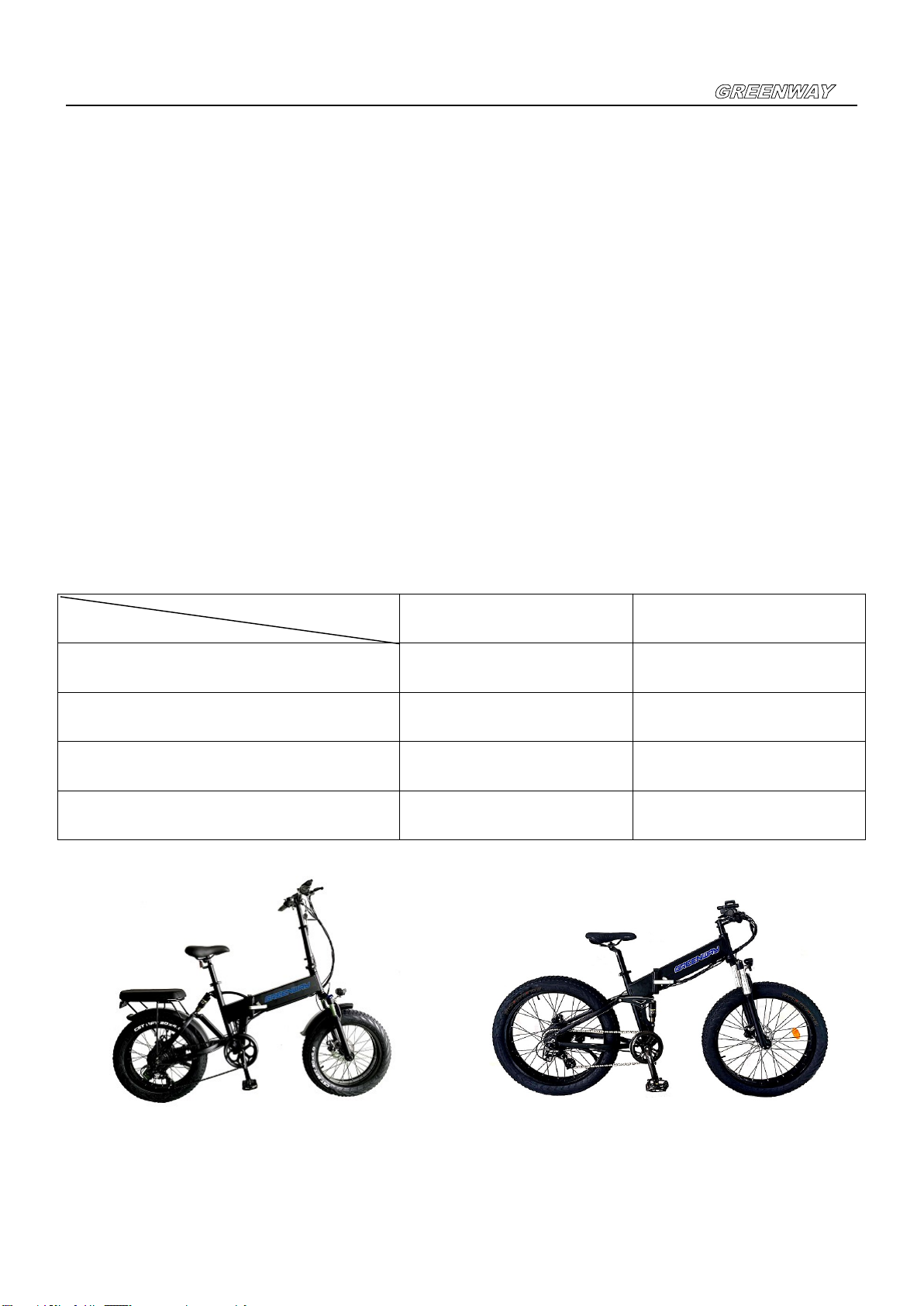

1.2) General presentation of the vehicle
1.2.1) General information
SKU#. 8965105 8969113
Weight of bike with battery: 28.5KG 29KG
Maximum assistance speed: 32KM/H 32KM/H
The dimensions of the bike (MM)
(85% package):
L 1460 x W280 x H700 L 1530 x W300 x H810
Maximum Loading total weight:
(includes the bike, battery and rider)
150KG 150KG
8965105 8969113

4

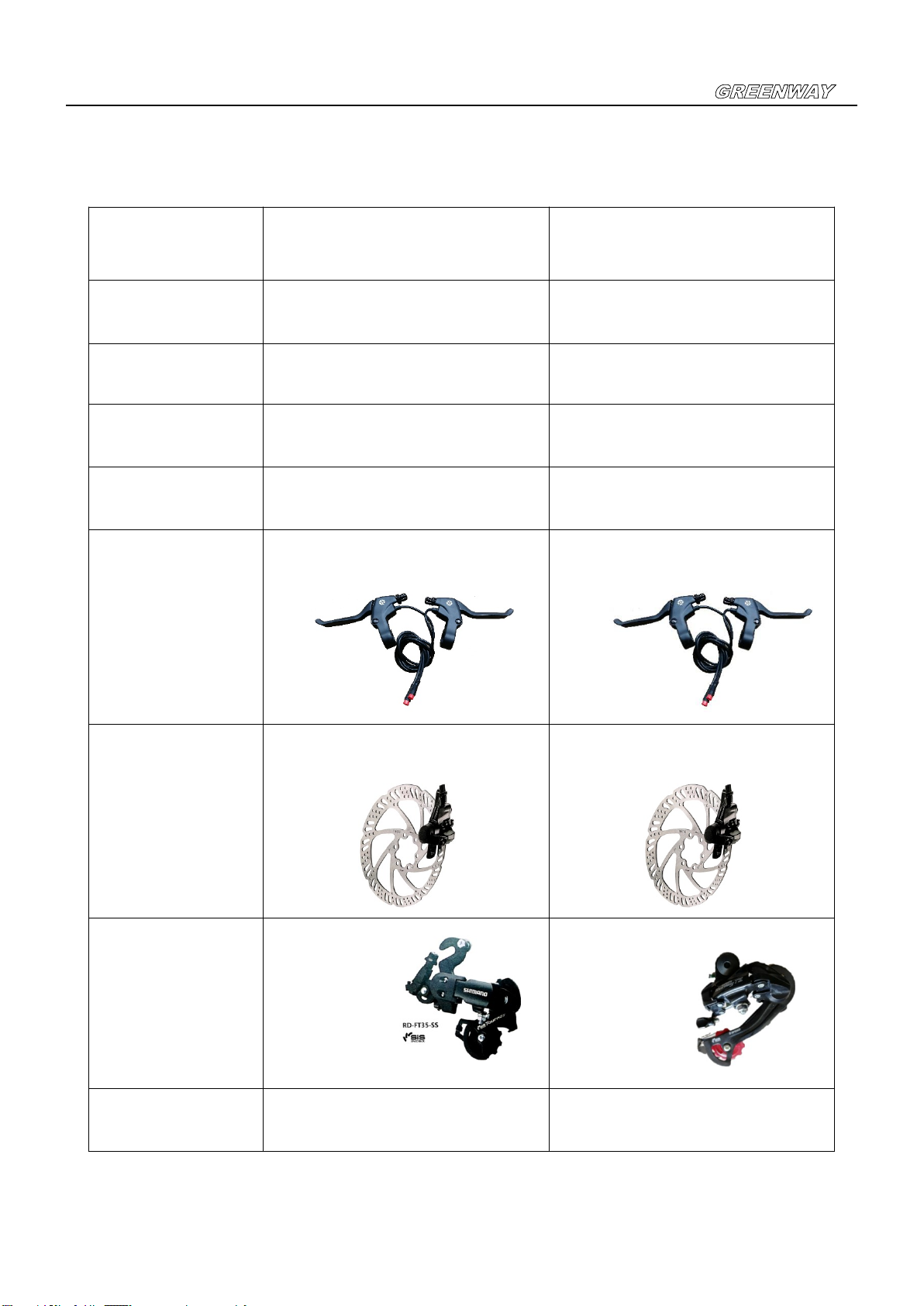

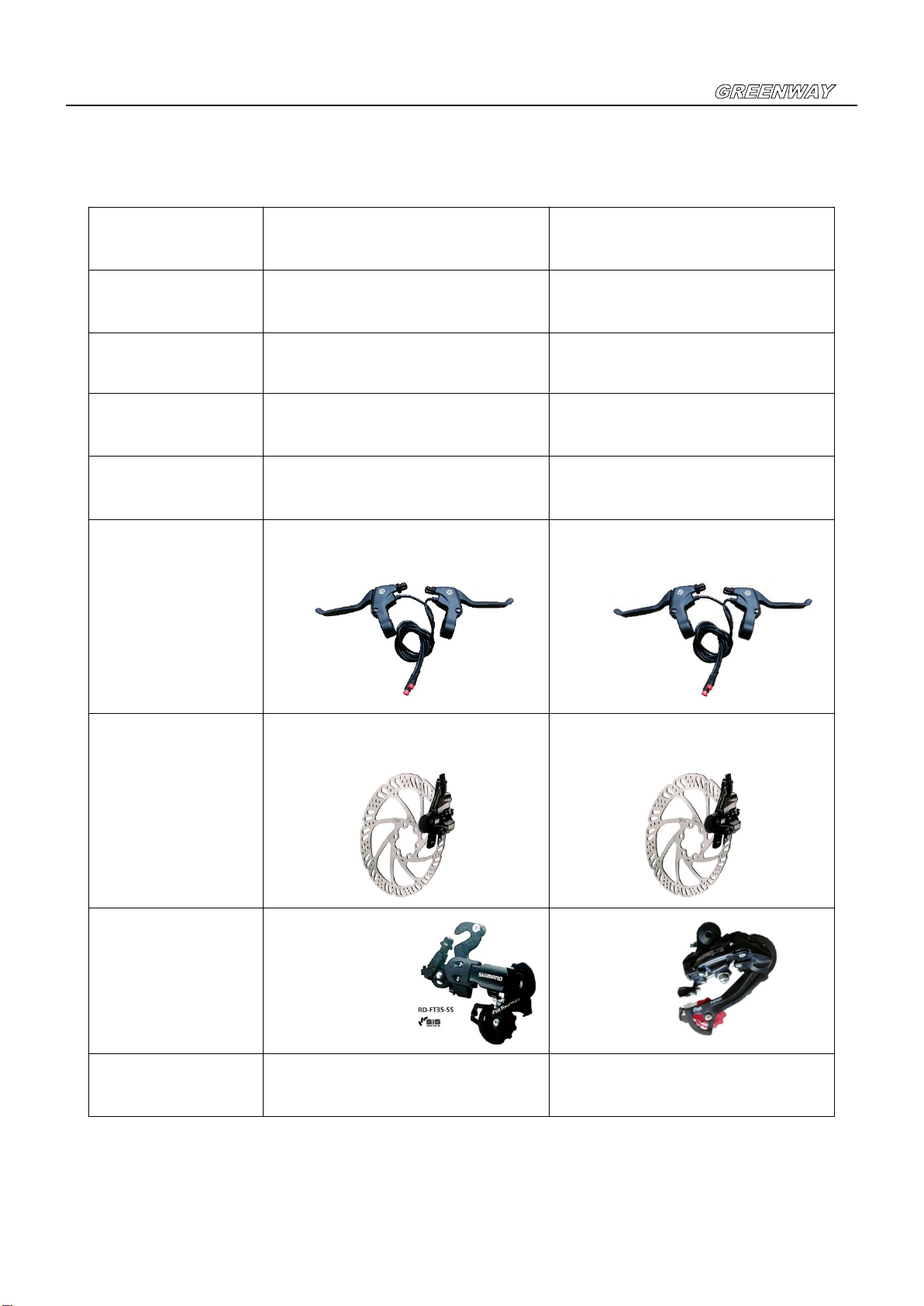

1.2.2) Spare parts spec
Spare parts name 8965105 8969113
Motor BAFANG
36V,350W (20”)
BAFANG
36V,350W (26”)
Battery 36V 10.40AH
LG Lithium battery cells
36V 10.4AH
LG Lithium battery cells
Display DMHC, TC-480 DMHC, TC-480
Front fork Strong suspension fork with lock
out
Suspension fork
E-Brake Lever 5 STAR
106PDD
5 STAR
106PDD
Disc Brake Taiwan TEKTRO
Mechanical disk brakes
Taiwan TEKTRO
Mechanical disk brakes
Derailleur Shimano
Tourney
7 Speed
RD-FT35
Shimano
Tourney
7 Speed
RD-TZ50
Tire CHAOYANG
20”X4.0”
CHAOYANG
26”X4.0”

5
2. Function Display
2.1) Display Introduction
Display Function Description
Speed Speed, display unit by KM/H or MP/H
ODO/TRIP
ODO for accumulative total mileage
TRIP for single mileage
Switch by function key
Battery indicator Residual electricity display
Cruise identification Display, for cruise state
Wheel diameter set Manufacturer used to set up the diameter of
the wheel
Throttle fault Display，throttle abnormal
Brake instruction Display when brake ，If display when not
brake, can judge for brake fault
Light instruction Display，lighting backlight
Motor fault Display，Motor hall fault
Controller fault Display，Controller failure
Current instruction Points 5 level display the current current
value
PAS instruction 1-5 file display speed PAS

6

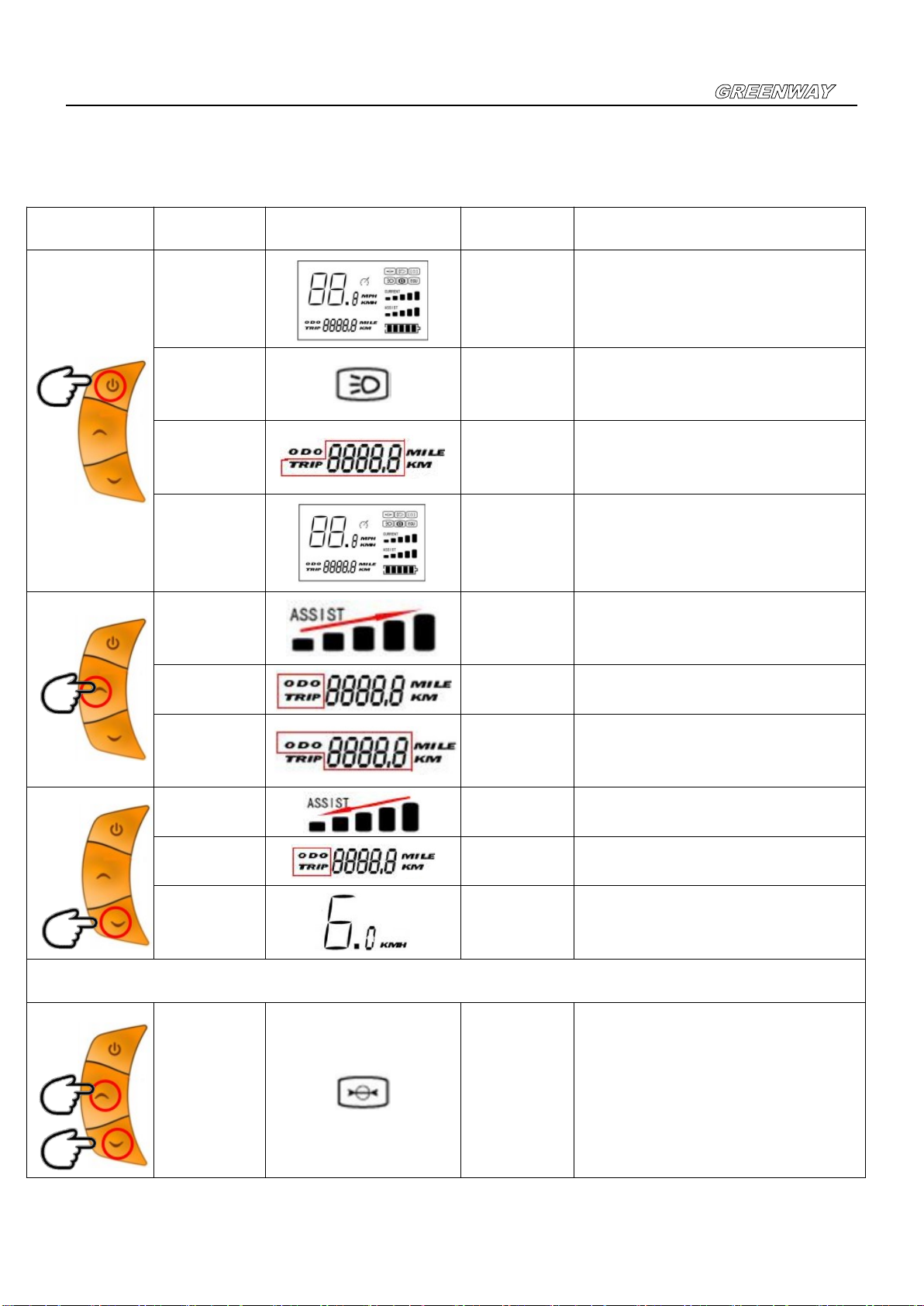

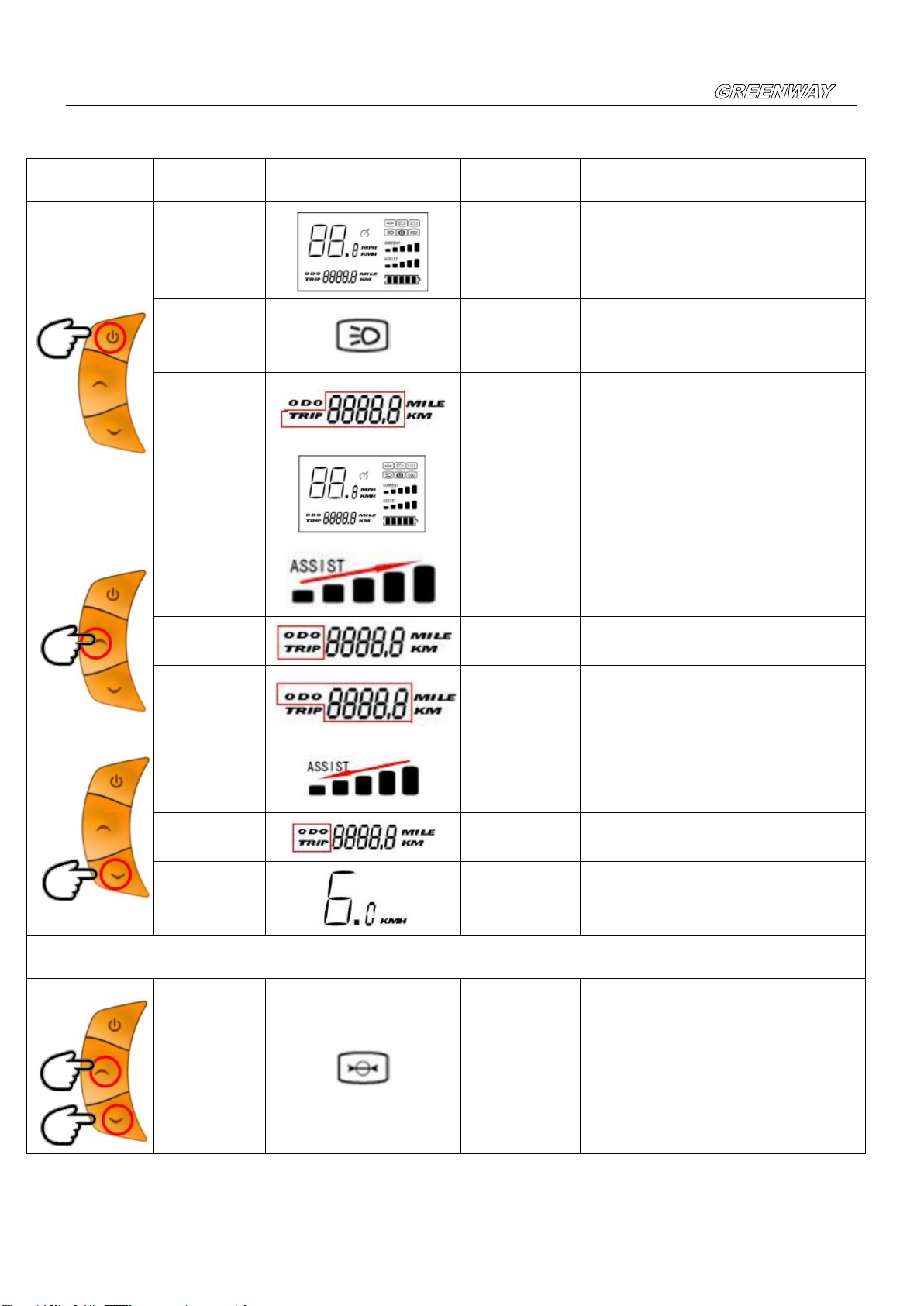

2.2) Operation
Key Operation Display Function Description
1x briefly ON
Click can turn on TC480。After
this, Illumination is switched
on/off with a key press
Again
1x briefly
Turn on/off
the
headlamp
Click and turn on /off the light
2x briefly
Trip
mileage
reset
Continuous press 2 times TRIP
mileage reset
1x long OFF Pressing this button for longer
switches the display off
1x briefly PAS
increase
Every click，PAS increase a
gear，total of five gear
2x briefly ODO
mileage
Continuous press 2 times，ODO
mileage is displayed
1x long
ODO
mileage
reset
Long press 2 seconds ODO
mileage reset
1x briefly PAS
reduce
Every click，PAS re a gear，total
reduce of five gear
2x briefly Trip
mileage
Continuous press 2 times ,TRIP，
mileage is displayed
1x long 6KM/H Long time press to enter the
6km/h implement mode
Set the function 1（Wheel diameter setting）
1×long Wheel
diameter See the following description

7
Wheel diameter setting：
The circle marked two keys two keys at the same time long press 5 seconds to enter the wheel
diameter settings, the default speed display area flashing for the instrument default factory rotation of
the characters, 16-28 inch of any one value ), (The upper right corner of the instrument will appear
icon ), that has entered the set wheel interface, while releasing the two keys, and then through
the "plus" or "minus" key to adjust to the required value of the wheel diameter, adjustable The range
is (16-28 inch) to adjust to the required wheel diameter value, and then press the circle marked two
keys for 5 seconds until the speed display area character zero does not flash and the instrument
appears in the upper right corner of the icon After the disappearance of the confirmation is
completed.

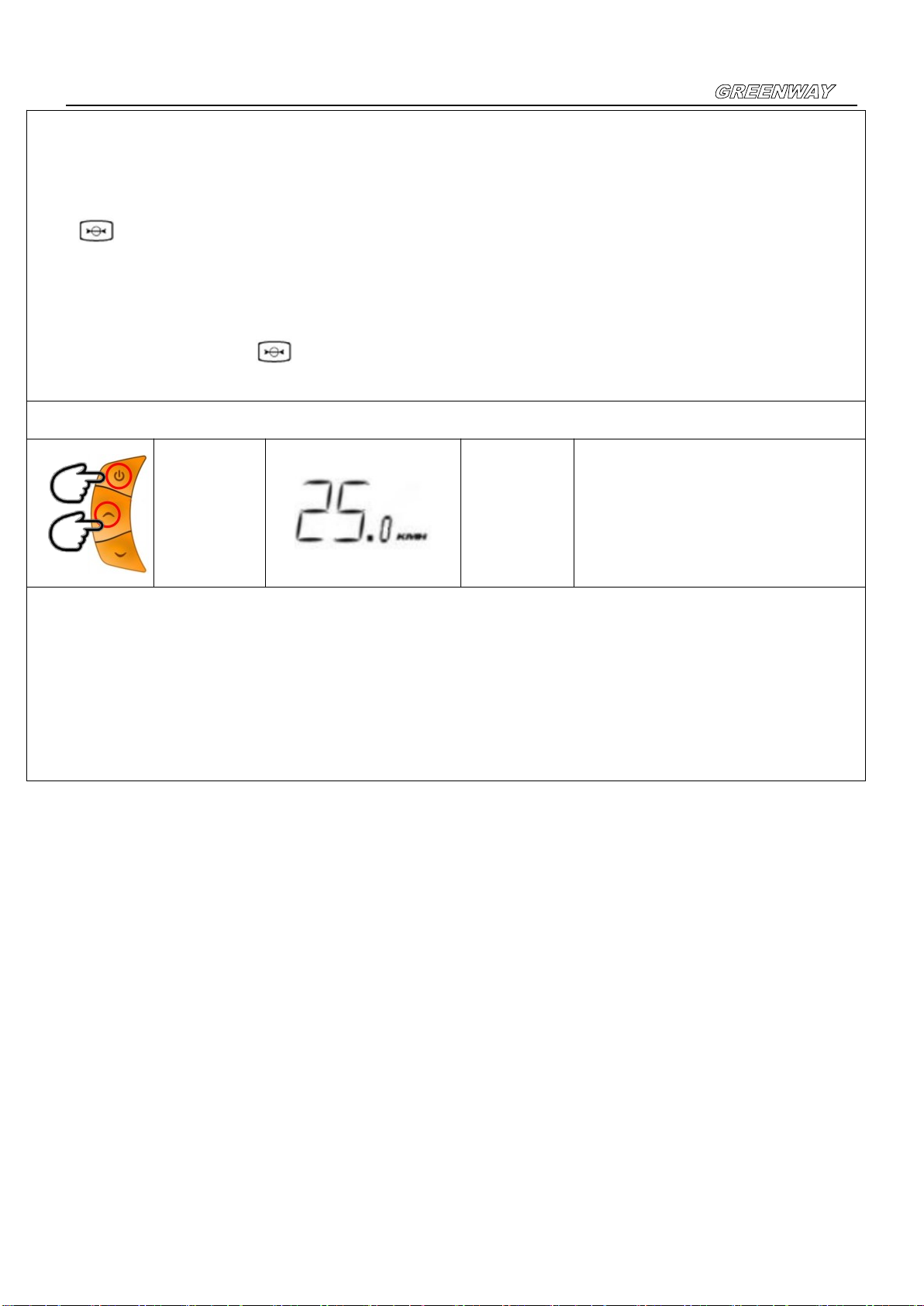

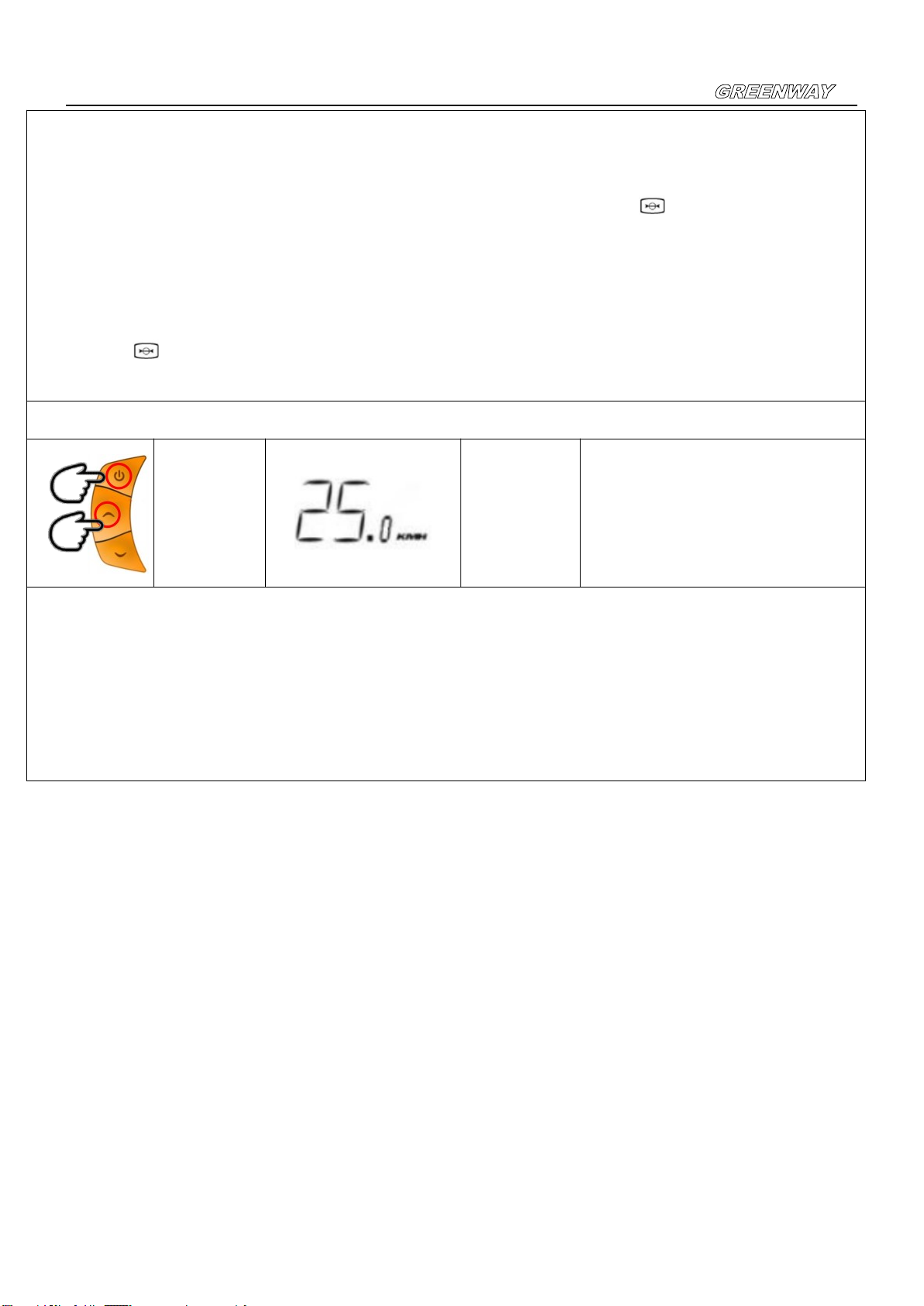

Set the function 2（Speed Limitation）
1×long Speed
Limitation See the following description
Speed Limitation setting：the circle marked two keys two keys while long press 5 seconds to enter
the speed limit setting, the default speed display area flashing for the instrument default factory
speed limit characters, while releasing the two keys, and then through the "plus" or "Down" key to
adjust to the required speed limit, the adjustable range is 12-40, adjust the required speed limit
value, and then press the circle marked two keys for 5 seconds until the speed display area
character zero
Do not flash after confirmation. (40 on behalf of the speed limit, 12-39 for the corresponding speed
limit)
3. Using the bike---Riding the bike
Before taking off, make sure that you activate the battery by pressing on the button located on
the side of battery.
Turn on the display unit which is on the handlebars. Select your needed assistance level and
start to pedal. You’ll find that the engine starts as soon as you start pedaling.
When you use the brakes, the contactor located within these brakes will halt the engine’s
assistance immediately.
The left brake lever controls the rear brake. The right brake lever controls the front brake.
You can also use the bike without electric assistance by turning off the battery (switch off the
button or by adjusting the assistance level on 0). The engine will then feature zero resistance:
you’ll be freewheeling. Select the appropriate gear by activating the 7-speed gear lever.

8
Please note: if you use the bike frequently, it is recommended that you inspect the state of
the fork, the frame, the suspension and the fasteners. The materials and components may
be subject to different reactions to usage and wear.
If you have any doubts, contact your dealer, who will proceed with the necessary inspection.
4.The battery

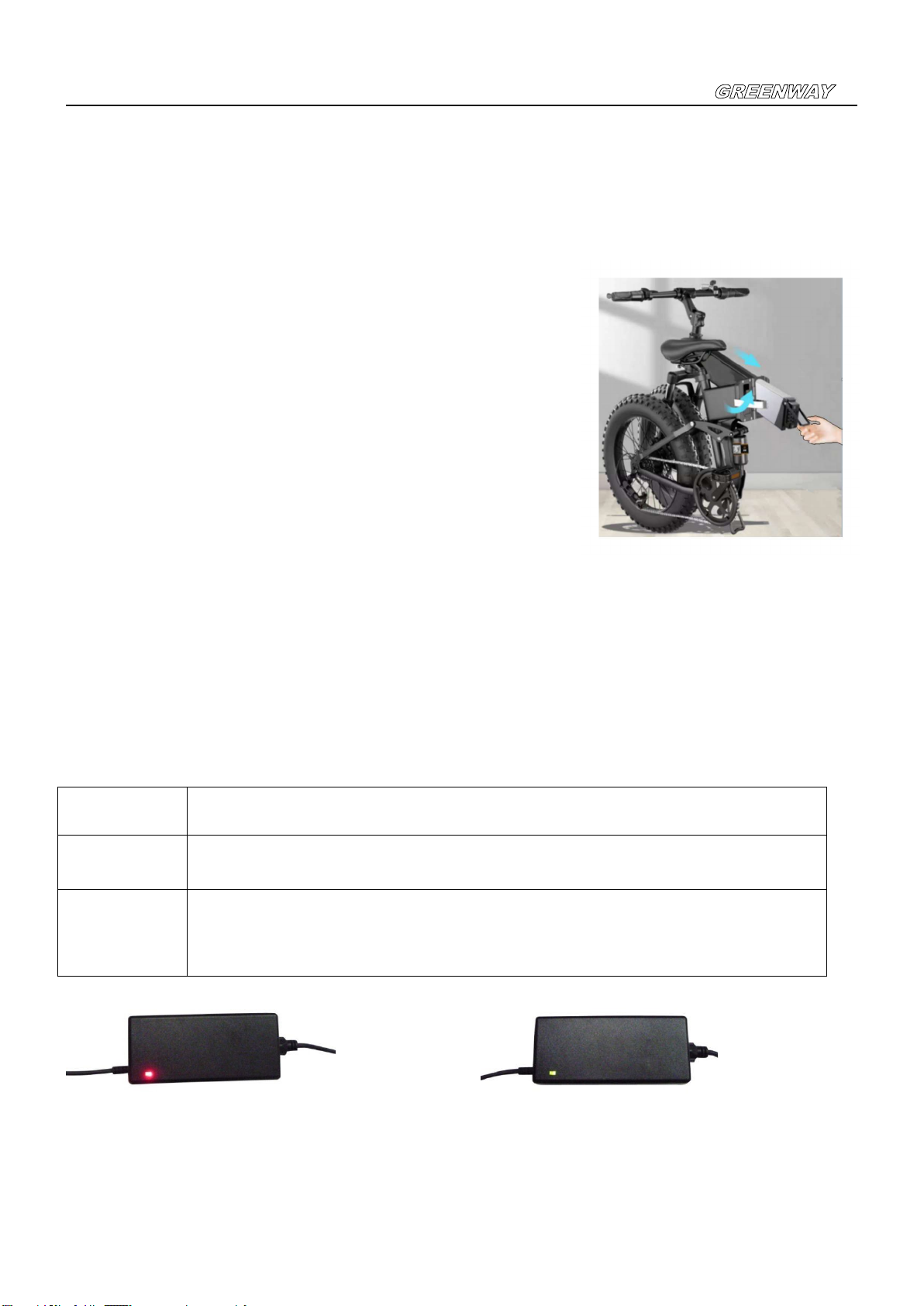

4.1) Installing and removing the battery
The battery is an important and costly part of the e-bike. It is
designed to be locked into position with a key to preventing
theft. You can take further precaution by removing the battery
while the e-bike is parked unattended. You may also have a
need to remove the battery from the e-bike to recharge it at a
location where you cannot park your e-bike.
To remove the battery: ①fold the bike ②insert the key into
the battery, hold pressing the key a bit until twist clockwise to
the end (Note:You can’t remove the battery until the lock bar withdraws into the battery
completely); ③slip off the battery ,the battery is quite heavy and you should take care not to
drop it.
To put the battery back into place, insert the battery along to the guide rails. Push it closely
against the controller box. Fasten the lock.
4.2) Charging the battery
Here are the steps to be followed when charging your battery:
Step 1 Turn the battery off. The LED lights will be off.
Step 2 Plug the charger (which is off) into the socket and then insert the charger’s plug into the
battery, which is also off.
Step 3 the charger’s LED indicators lit up in the following manner:
• The red LED lights on: the battery is being charged.(A)
• The red LED light becomes green:
the battery is full charged; you can unplug the charger. (B)
（A : Red light ） （B : Green light ）
It takes 3 - 6 hours for the battery to be fully charged when using the standard charger that’s supplied with
your bike.

9
4.3) Battery autonomy and lifespan
4.3.1) Autonomy
The bike's autonomy ranges from 40 to 100 kilometers, as it depends on many different factors (degree of
assistance used, topology, rider’s weight, frequent stops/start-ups, hills, tire pressure, etc…)
4.3.2) Maintenance
If you don’t use your bike for a period of time exceeding 2 months, store it in a humidity-free area to
protect the electronic components and make sure that the battery is neither completely charged nor
completely discharged (2 LEDs lit up)
Note: Never store a completely discharged battery as it might result in permanent damage.
During the winter or long storage periods, it is recommended that you charge
the battery halfway every 2 months. Don’t forget to switch it off. Store your
battery at a temperature between 15° and 25°.
4.4) Battery safety instructions
Your bike's battery is an electric component made up of chemical elements. For your safety, it is
imperative that you obey the following rules:
Always handle with great care
Always keep it away from children
Do not take it apart or hit, pierce or submerge it
Keep it away from temperatures exceeding 60°
Never create a connection between the contacts located at the bottom of the battery
Never let the battery charge unattended
Never sleep near a battery that is charging
Only use the charger that came with your bike or that was supplied by your dealer.
If your battery is damaged, do not use it and take it back to your dealer as soon as possible
5. Safety and maintenance recommendations
5.1) Helmet
For safe riding, use a bicycle helmet.
5.2) Tires
Inspect the wear of your tires on a regular basis and verify the tire pressure at least once a month.
Tire pressure: 40-65 PSI depending on the weight of the user.

10
6. Warranty
You are provided with a warranty for one year since the day you buy the bike.
Details regarding your bike’s warranty coverage terms are available from your dealer.
Have a pleasant ride!

11
Manuel d'instructions du Vélo Électrique
SKU#:8965105 SKU#:8969113
VÉLO ÉLECTRIQUE PLIABLE 20 POUCES VÉLO ÉLECTRIQUE PLIABLE 26 POUCES

12
PRÉCAUTIONS DE SÉCURITÉ
Lors de l'utilisation du vélo électrique, veuillez observer les précautions de sécurité
de base, surtout les suivantes:
1.Veuillez lire toutes les instructions.
2.Ne pas plonger le cordon, les prises ou le vélo électrique dans l'eau ou tout autre
liquide afin de vous protéger contre les incendies, les chocs électriques et les
blessures corporelles.
3. Une surveillance étroite est nécessaire si ce produit est utilisé par ou à proximité
d'enfants.
4. Veuillez retirer ce produit de la prise lorsqu’il n’est par chargé et avant le
nettoyage.
5.Ne faites pas fonctionner le vélo si le cordon d’alimentation ou la prise sont
endommagés, ou si le vélo ne fonctionne pas correctement. Veuillez apporter le
vélo électrique au magasin de vélos de service agréé le plus proche pour l’examen,
la réparation ou le réglage.
6.L'utilisation d'accessoires non recommandés par le fabricant du vélo électrique
peut provoquer un incendie, un choc électrique ou des blessures corporelles.
7.Veuillez effectuer un traitement imperméable lors de l’utilisation par temps de
pluie ou de neige.
8.Ne jamais laisser la batterie se charger sans surveillance.
9.Ne jamais dormir à proximité d'une batterie en cours de charge.
10.Ne pas laisser le cordon pendre du bord de la table ou du comptoir, et ne pas
toucher des surfaces chaudes.
11.Ne pas placer ce produit sur ou à proximité d'un brûleur à gaz ou électrique, ou
d'un four de chauffage.
12.Veillez toujours à attacher la fiche à la batterie d’abord, puis insérer le cordon
dans la prise murale.
13.Ne pas utiliser le vélo à d'autres fins que celles pour lesquelles il a été conçu.
Veuillez conserver ce manuel d’instructions.

13
Catalogue
1. Votre vélo électrique…………………………………………………………..2—4
1.1 Introduction
1.2 Présentation générale du véhicule
2. Affichage des fonctions……………………………………………………..4—7
2.1 Introduction à l’afficheur
2.2 Opération
3. Utilisation du vélo………………………………………………………………..7
3.1 Cyclisme
4. La batterie……………………………………………………………….……..8—9
4.1 Installation et retrait de la batterie
4.2 Charge de la batterie
4.3 Autonomie et durée de vie de la batterie
4.4 Consignes de sécurité de la batterie
5. Recommandations de sécurité et d'entretien…………………9
5.1 Casque
5.2 Pneus
6. Garantie ………………………………………………………………………….10

14
1. Votre vélo électrique
1.1) Introduction
Nous voudrons vous remercier pour avoir acheté le vélo électrique. Pour votre sécurité et celle des autres,
veuillez respecter toutes les réglementations routières et porter un casque de protection. Afin d’assurer
une utilisation optimale, sûre et agréable du vélo électrique, veuillez lire attentivement ce manuel
d’instructions avant la première utilisation. Veillez à utiliser le vélo électrique conformément au manuel
d’instructions, sinon, cela pourra raccourcir sa durée de vie.
Nous vous souhaitons une agréable balade !
1.2) Présentation générale du vélo
1.2.1) Informations générales
SKU#. 8965105 8969113
Poids du vélo avec batterie: 28.5KG 29KG
Vitesse d'assistance maximale: 32KM/H 32KM/H
Dimensions du vélo(MM)
(85% d’emballage):
L 1460 x W280 x H700
(Longueur x Largeur x Hauteur)
L 1530 x W300 x H810
(Longueur x Largeur x Hauteur)
Poids total maximum de chargement:
( y compris le vélo, la batterie et le cycliste)
150KG 150KG
8965105 8969113

15
1.2.2)Spécifications des pièces de rechange
Noms des pièces
de rechange
8965105 8969113
Moteur BAFANG
36V,350W (20”)
BAFANG
36V,350W (26”)
Batterie 36V 10.40AH
Batterie au lithium LG
36V 10.4AH
Batterie au lithium LG
Affichage DMHC, TC-480 DMHC, TC-480
Fourche avant Fourche à suspension fort avec
verrouillage
Fourche à suspension
Levier de frein
électrique
5 STAR
106PDD
5 STAR
106PDD
Frein à disque Taiwan TEKTRO
Frein à disque mécanique
Taiwan TEKTRO
Frein à disque mécanique
Dérailleur Shimano
Manette
7 Vitesse
RD-FT35
Shimano
Manette
7 Vitesse
RD-TZ50
Pneu CHAOYANG
20”X4.0”
CHAOYANG
26”X4.0”

16
2. Affichage des fonctions
2.1) Introduction à l’afficheur
Affichage Fonction Description
Vitesse Vitesse, unité d'affichage par KM / H ou MP /
H
ODO/TRIP
ODO pour le kilométrage total cumulatif
TRIP pour un kilométrage unique
Commutation par touche de fonction
Voyant de batterie Affichage de l'électricité résiduelle
Identification de la
croisière
Indiquant l'état de croisière
Set de diamètre de
roue
Destiné à configurer le diamètre de la roue
Panne du papillon Indiquant le papillon anormal
Instructions du frein Indiquant que le frein tombe en panne
Instruction de la
lumière
Indiquant le rétro-éclairage
Panne du moteur Indiquant la panne du moteur
Panne du contrôleur Indiquant la panne du contrôleur
Instructions actuelles Le niveau des points 5 affiche la valeur
actuelle
Instructions du PAS Le niveau des points 5 affiche l’assistance du
PAS

17
2.2) Opération
Touche Opération Affichage Fonction Description
1x
brièvement Marche
Un clic peut activer le TC480. Après
cela, l'éclairage est activé / désactivé
avec un clic sur la touche
À nouveau
1x
brièvement
Allumer /
éteindre la
lampe frontale
Cliquez et allumez / éteignez la lumière
2x
brièvement
Réinitialisation
du kilométrage
du trajet
Appuyez continuellement 2 fois sur la
réinitialisation du kilométrage du trajet
1x
longuement Arrêt Appuyez sur ce bouton longuement
pour éteindre l’affichage
1x
brièvement
Augmentation
du PAS
Chaque clic augmente un niveau du
PAS, totalement cinq niveaux
2x
brièvement
Kilométrage
ODO
Appuyez continuellement 2 fois, Le
kilométrage ODO s’affichera
1x
longuement
Réinitialisation
du kilométrage
ODO
Appuyez longuement pendant 2
secondes pour la réinitialisation du
kilométrage ODO
1x
brièvement
Réduction du
PAS Chaque clic réduit un niveau du PAS,
totalement cinq niveaux
2x
brièvement
Kilométrage
du trajet
Appuyez continuellement 2 fois, le
kilométrage TRIP s'affichera
1x
longuement 6KM/H Appuyez longuement pour entrer en mode pratique 6 km / h
Réglez la fonction 1 （Réglage du diamètre de la roue）
1×longuemen
t
Diamètre de la
roue Voir la description suivante

18
Paramètres de diamètre de la roue:
Appuyez longuement sur les deux touches marquées d’un cercle pendant 5 secondes pour entrer
dans les paramètres de diamètre de la roue. La zone d'affichage de la vitesse par défaut clignote les
paramètres par défaut, 16-28 pouces d'une valeur quelconque), (L’icône apparaîtra dans le
coin supérieur droit de l'instrument). Dans l'interface de réglage de la roue, relâchez les deux
touches, puis appuyez sur la touche «plus» ou «moins» pour régler la valeur requise du diamètre de
la roue. La plage est de 16-28 pouces. Puis appuyez sur les touches marquées d’un cercle pendant
5 secondes jusqu'à ce que le caractère zéro de la zone d'affichage de la vitesse ne clignote pas et
que l’icône apparaîtra dans le coin supérieur droit de l'instrument. Après la disparition, le
réglage est fini.
Réglage de la fonction 2 (limite de vitesse)
1×longuemen
t
Limite de
vitesse Voir la description suivante
Réglage de la limite de vitesse:
Appuyez longuement sur les deux touches marquées d’un cercle pendant 5 secondes pour entrer dans les
paramètres de limite de vitesse, La zone d'affichage de la vitesse par défaut clignote les paramètres par défaut.
Relâchez les deux touches et appuyez sur la touche «plus» ou «moins» pour régler la limite de vitesse. La plage
est de 12-20. Puis réglez la valeur de la limite de valeur requise, et puis appuyez sur les touches marquées d’un
cercle pendant 5 secondes jusqu'à ce que le caractère zéro de la zone d'affichage de la vitesse ne clignote pas.
Après la disparition, le réglage est fini. (40 au nom de la limite de vitesse, 12-39 pour la limite de vitesse
correspondante)
3. Utilisation du vélo --- Cyclisme
Avant de partir, assurez-vous d'activer la batterie en appuyant sur le bouton situé sur le côté du
compartiment à batterie.
Veuillez allumer l'unité d'affichage situé sur le guidon. Veuillez choisir le niveau d'assistance
souhaité et commencer à pédaler. Vous constaterez que le moteur démarre dès que vous
commencez à pédaler.
Lorsque vous utilisez les freins, le contacteur situé à l’intérieur de ces freins arrête
immédiatement l’assistance du moteur.
Le levier de frein gauche contrôle le frein arrière. Le levier de frein droit contrôle le frein avant.
En outre, vous pouvez utiliser le vélo sans assistance électrique après avoir désactivé la batterie
(désactiver la batterie via le bouton ou régler le niveau d'assistance sur 0). Alors, le moteur aura

19
une résistance nulle: vous serez en roue libre. Veuillez choisir le rapport approprié en réglant le
levier de 7 niveaux.
Attention: si vous utilisez fréquemment le vélo, veuillez inspecter les états de la fourche, du
cadre, de la suspension et des fixations. Les matériaux et composants ont différentes réactions
l'usage et à l'usure.
En cas de doute, veuillez contacter votre revendeur, qui procédera à l'inspection nécessaire.
4.La batterie
4.1) Installation et retrait de la batterie
En tant que partie importante et coûteuse du vélo électrique,
la batterie est conçue pour le verrouillage en position avec
une clé afin d’éviter le vol. D’ailleurs, vous pouvez retirer la
batterie lorsque le vélo électrique est garé sans surveillance.
Surtout, veuillez retirer la batterie du vélo électrique pour la
charge dans un endroit où vous ne pouvez pas garer votre
vélo électrique.
Comment retirer la batterie: ①Pliez le vélo ②Insérez la clé
dans le compartiment à batterie, maintenez-enfoncée la clé
un peu jusqu'à ce qu’elle tourne dans le sens horaire jusqu'à la fin (Remarque: Ne pas enlever la
batterie tant que la barre de verrouillage ne se retire pas complètement dans la batterie); ③
Veuillez glisser la batterie. Du fait que la batterie est assez lourde, attention, ne pas la faire
tomber.
Afin de remettre la batterie en place, veuillez insérer la batterie le long des rails de guidage.
Veuillez la pousser étroitement contre le boîtier du contrôleur. Puis veuillez fixer le verrou.
4.2) Charge de la batterie
Voici les étapes à suivre pour charger votre batterie:
Étape 1 Éteignez la batterie. Le voyant LED s’éteindra
Étape 2 Insérez le chargeur (qui est éteint) dans la prise, puis la fiche du chargeur dans la
batterie(qui est également éteinte).
Étape 3 Les voyants LED du chargeur s’allument de la manière suivante:
• La LED rouge s'allume: la batterie est en cours de charge (A)
• Le voyant LED rouge devient vert:
La batterie est complètement chargée; vous pouvez retirer le chargeur. (B)
（A : Voyant rouge ） （B : Voyant vert）
Une charge complète de la batterie dure 3-6 heures lors de l’utilisation du chargeur standard livré avec
votre vélo.
