Grohe 30 328 User manual

Made in Germany
www.grohe.com
http://qr.grohe.com/3750
30 079
30 083
30 328
30 325
30 327
..13
..15
..18
..20
..23
..26
..29
..31
..34
..36
..38
..41
..43
..46
..48
..51
..53
..55
..58
..60
..63
..65
..67
..69
..71
..74
GROHE RED
99.0828.031/ÄM 245902/09.19
1
10
2
11 - 12
3 - 7
13 - 76
8 - 9
79
www.divapor.com

1
www.divapor.com

2

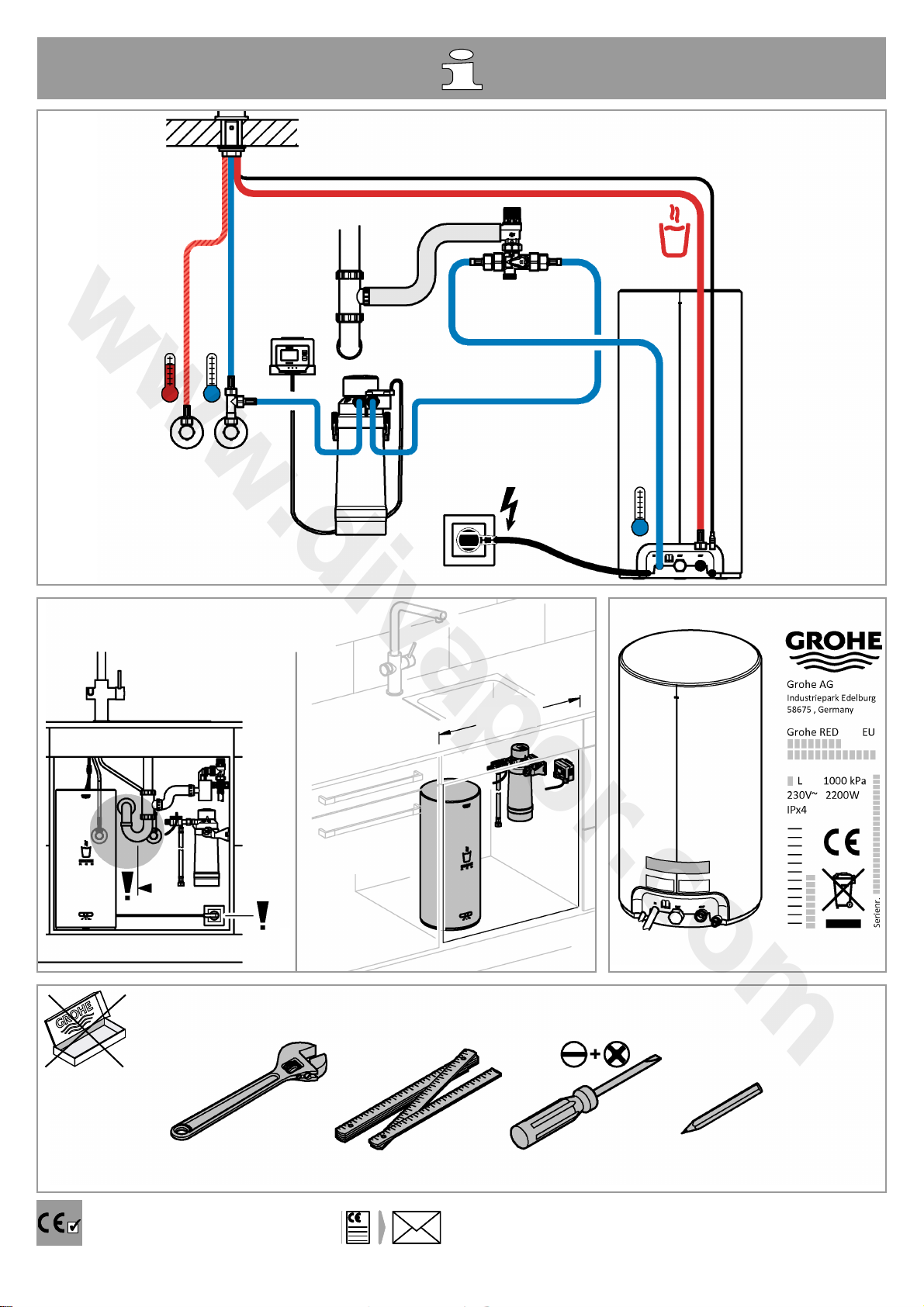

GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
min.300
www.divapor.com

3

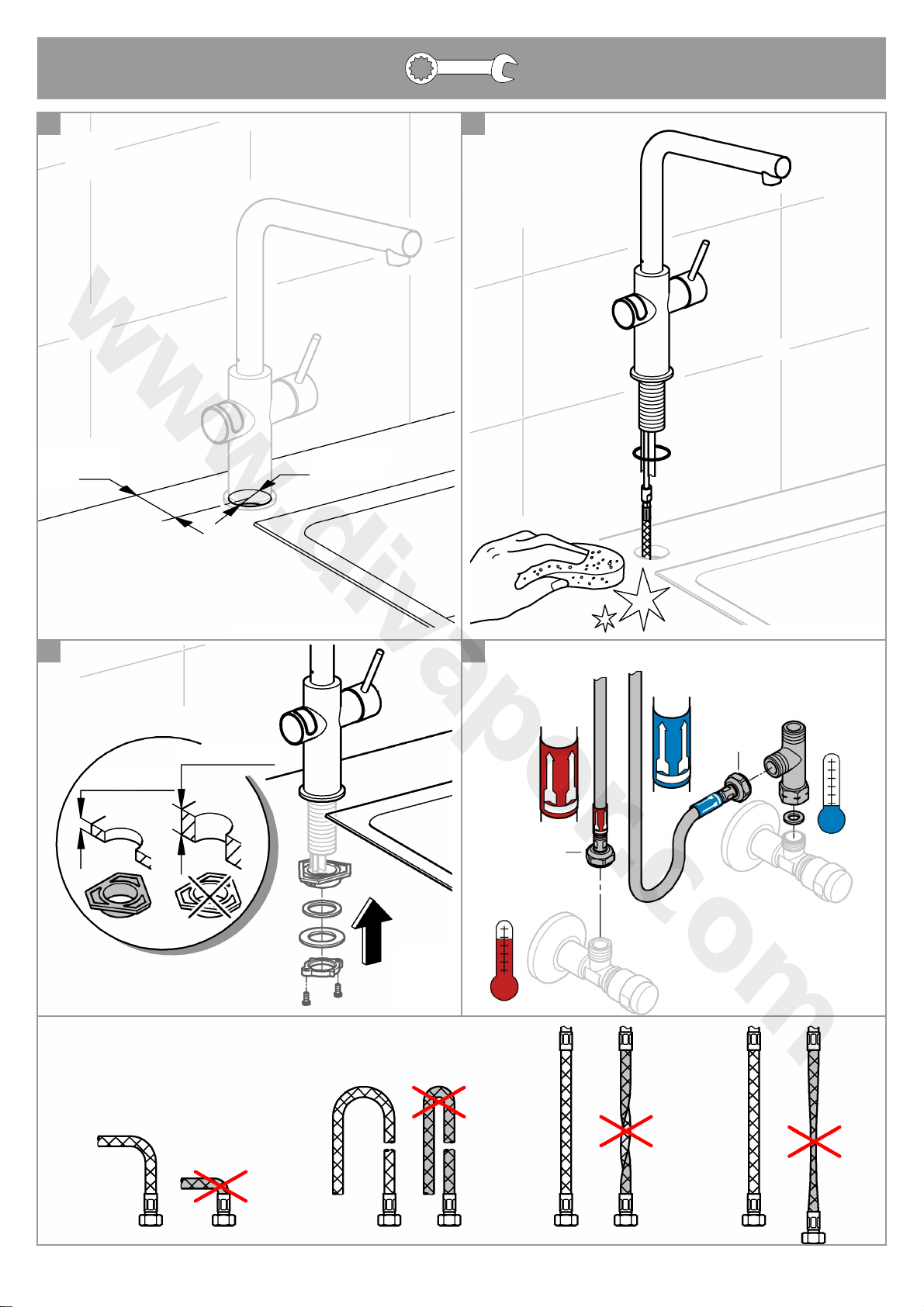

≥46 Ø34
1
2
4
19mm
19mm
max. 60mm
3
max. 45mm
www.divapor.com

4
DGB F
//
Lokale Wasserhärte (°dKH/°dGH) ermitteln.
Determine local water hardness (°dKH/°dGH).
Déterminer la dureté de l´eau locale (°dKH/°dGH).
5 sec
5
19mm
19mm
8a
6
19mm
8b
Ø5
7
www.divapor.com

5
12
11/2 - 2 x
1.
2.
10
11
min.
50mm
max. 700mm
13
9b
9a
www.divapor.com

6

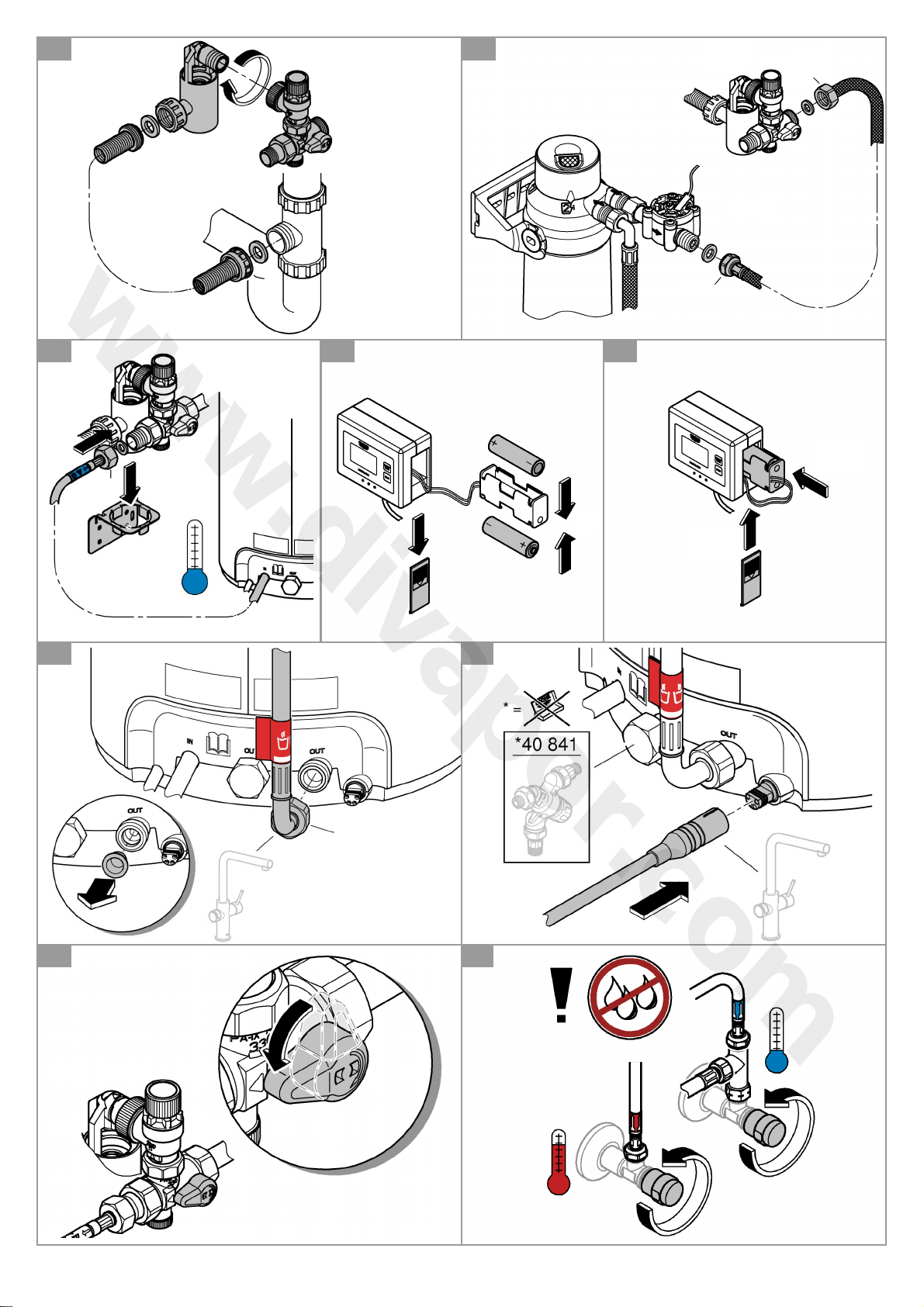

17
1.
2.
19mm
19
24mm
16
18
1.
2.
20
15
30mm
19mm
14
21
22
www.divapor.com

7
24
25
23
1.
2.
26
27
2.
3 min
1.
DGB F
//

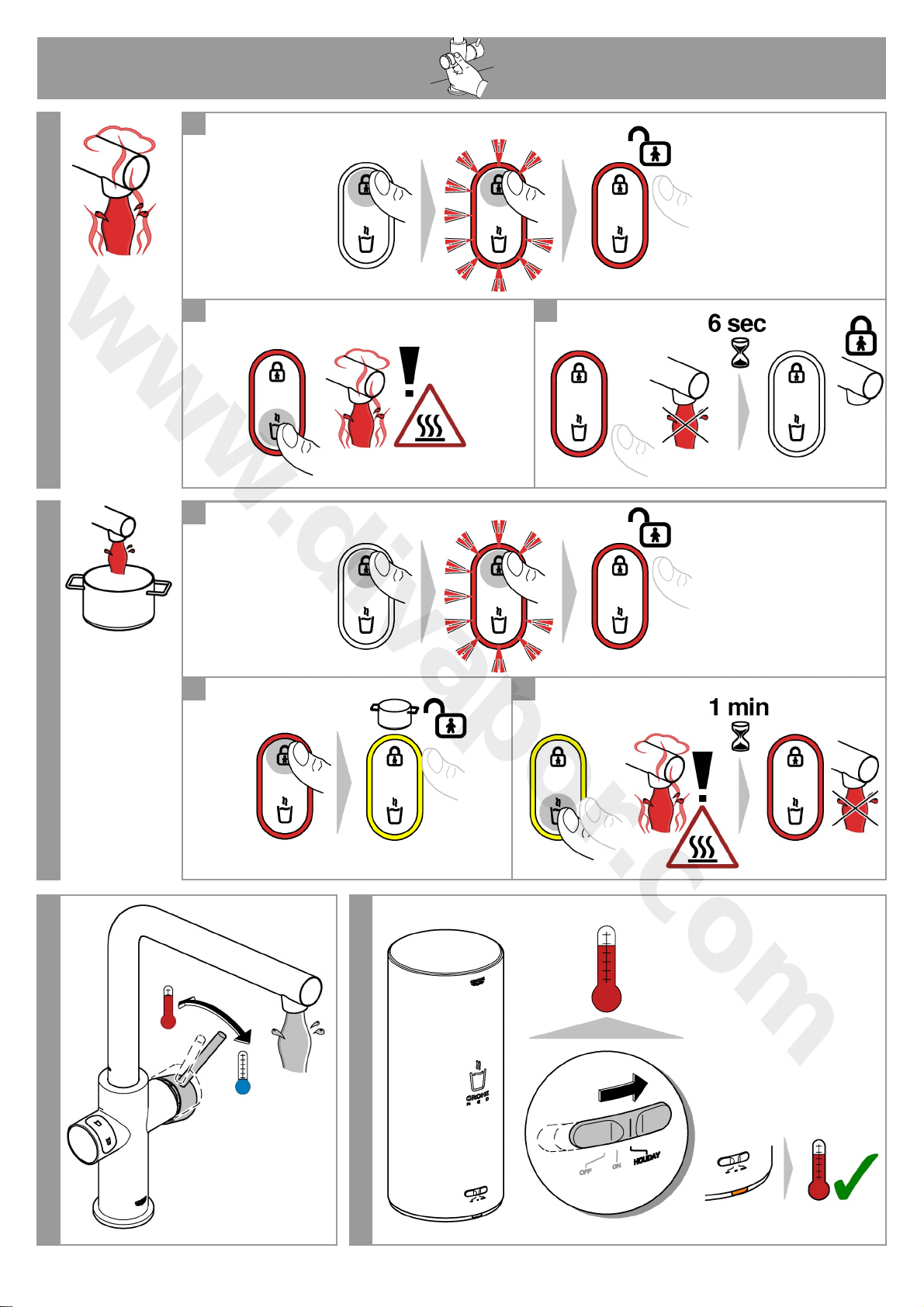

Drücken und gedrückt halten.
Press and hold.
Appuyez et maintenez
enfoncée.
Mehrfach drücken.
Press several times.
Appuyez plusieurs fois.
Loslassen.
Release.
Relâchez.
www.divapor.com

8
DGB F
//
Lokale Wasserhärte (°dKH/°dGH) ermitteln.
Determine local water hardness (°dKH/°dGH).
Déterminer la dureté de l´eau locale (°dKH/°dGH).
2
3
5
1
4
www.divapor.com

9
6
8
10
7
11
9
www.divapor.com

10
3
A
B
3
C
D
max.
60°C
HOLIDAY
max. 60°C
1
2
2
1
www.divapor.com

11
1
1
1.
2.
3
1.
2.
3
11/2 - 2 x
S-Size(*40 404 001)
Mg+ (*40 691 001)
M-Size(*40 430 001)
L-Size (*40 412 001)
Ac(*40 547 001)
UltraSafe(*40 575 001)
3 min
4
2
5
4 s
2
www.divapor.com

12
3
4
1.
2.
1
2
3
4
5
3
4
www.divapor.com

13
D
Sicherheitsinformation
Dieses Gerät kann von Kindern ab 8
Jahren und darüber, sowie von Personen
mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus
resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
Gefahr durch beschädigte Spannungs-
versorgungskabel vermeiden. Bei
Beschädigung muss das Netzkabel vom
Hersteller oder dessen Kundendienst oder
einer gleichermaßen qualifizierten Person
ersetzt werden.
Achtung Verbrühungsgefahr! Austretendes
Wasser ist kochend heiß. Zum Schwenken
des Auslaufs keinesfalls am Ende des
Auslaufs anfassen, da dieser sehr heiß
wird.
• Die Installation und die Nutzung der GROHE
Red unterliegen den geltenden nationalen
Bestimmungen.
• Der Kochendwasser-Speicher ist ausschließlich
an einer dauerhaften Spannungsversorgung mit
mindestens 10A und Fehlerstromschutzschalter
anzuschließen.
Auf Erdung des Systems achten.
Die Elektroinstallation im Zweifelsfall durch eine
Elektro-Fachkraft prüfen lassen.
Die Steckdose muss nach der Installation frei
zugänglich sein.
• Die Installation darf nur in frostsicheren Räumen
vorgenommen werden.
• Der Kochendwasser-Speicher ist
ausschließlich zum Gebrauch in geschlossenen
Räumen geeignet.
• Der Kochendwasser-Speicher muss aufrecht
stehend positioniert werden.
• Bei der Reinigung Kochendwasser-Speicher
nicht direkt oder indirekt mit Wasser abspritzen.
• Der Kochendwasser-Speicher darf nicht geöffnet
werden.
• Nur Originalersatz- und Zubehörteile
verwenden. Die Benutzung von anderen Teilen
führt zum Erlöschen der Gewährleistung sowie
der CE-Kennzeichnung und kann
zu Verletzungen führen.
• Nehmen Sie ein beschädigtes Gerät nicht in
Betrieb.
• Der Filterkopf muss nach Ablauf von 5 Jahren
durch den GROHE Service ausgetauscht werden.
• Verlängerungskabel zwischen Steckdose und
Kochendwasser-Speicheranschluss sind nicht
zulässig.
• Der Kochendwasser-Speicher muss mit der
mitgelieferten Sicherheitsbaugruppe betrieben
werden.
• Für eine dauerhafte Funktion der
Sicherheitsbaugruppe ist es ratsam, die
Wartungsarbeiten entsprechend DIN 1988,
Teil 8, regelmäßig durchzuführen.
• Der Kochendwasser-Speicher darf
ausschließlich mit der mit einer GROHE Red
Armatur betrieben werden.
• Den Warmwasseranschluss der Armatur nicht
an den Heißwasserausgang des Speichers
anschließen. Gegebenenfalls muss ein
Mischventil (Sonderzubehör *40 841) verwendet
werden.
• Ist der Betriebsdruck nicht ausreichend, muss
der Kochendwasserspeicher ausgeschaltet
werden.
• Zum Transport muss der Kochendwasser-
Speicher entleert werden. Hierzu muss die
Sicherheitsbaugruppe vom Kochendwasser-
Speicher getrennt werden.
Achtung Verbrühungsgefahr! Austretendes
Wasser ist kochend heiß.
• Für Schäden, die durch Nichtbeachtung der
Betriebsanleitung entstehen, wird keine Haftung
übernommen.
www.divapor.com

14
Technische Daten Kochendwasser-Speicher:
• Anschluss: Wandsteckdose mit Schutzleiter,
über eine 10 A Sicherung abgesichert
• Aufstellhöhe: max. 2000m über dem Meeresspiegel
• Spannungsversorgung: 230 V AC / 50 Hz
• Max. Leistungsaufnahme: 2200 W
• Schutzart: IP X4
• relative Luftfeuchtigkeit: max. 95%
• Umgebungstemperatur: 0 °C - 40 °C
• Standby-Verlustleistung (eingeschaltet): M: 14 W
L:15,7 W
• Standby-Verlustleistung (Holiday Modus): M: 5 W
L: 7 W
• Standby-Verlustleistung (ausgeschaltet): 1 W
• Energieeffizienzklasse: A
Sanitärtechnische Daten:
• Inhalt Kochendwasser-Speicher: M: 4 l
L: 7 l
• Verfügbares Speichervolumen bei 100 °C: M:ca. 3 l
L: ca. 5,5 l
• Fließdruck:
– min. 0,2 MPa
– empfohlen 0,2 – 0,5 MPa
• Betriebsdruck: max. 0,8 MPa
• Prüfdruck: 1,6 MPa
• Durchfluss bei 0,3 MPa Fließdruck
- Mischwasser: ca. 6 l/min
- Kochendwasser: ca. 3 l/min
• Kochendwassertemperatur: 100 °C
Die tatsächliche Temperatur kann aufgrund von unter-
schiedlichen Umgebungsdrücken geringfügig abweichen
• Aufwärmzeit von 10 °C auf 100 °C: M: ca. 20 min
L: ca. 30 min
• Klemmlänge der Armatur
max. 60mm
• Wasseranschluss Speicher: Kaltwasser
• Wasseranschluss Armatur: Kalt/Warmwasservom Eckventil
Kochendwasser vom Speicher
In Regionen mit einer Karbonathärte über 10 °KH muss das
beiliegende Filtersystem mit Ionentauscher (S, M, L oder Mg+)
verwendet werden. Die Karbonathärte kann beim zuständigen
Wasserversorger erfragt werden.
Thermische Desinfektion der Armatur möglich.
Signalisierungen
Installation und Inbetriebnahme
Rohrleitungssystem vor und nach der Installation gründlich
spülen (DIN 1988/DIN EN 806 beachten)!
Bypass des Filterkopfs gemäß der lokalen Karbonathärte
einstellen und Filterkartusche anschließen.
Die Karbonathärte kann mit Hilfe des beiliegenden Teststreifens
ermittelt, oder beim zuständigen Wasserversorger erfragt werden.
Hinweis: Beim Aufheizen dehnt sich das Wasservolumen im
Speicher aus. Das Ausdehnungswasser muss am
Trichter der Sicherheitsgruppe heraustropfen.
Dies ist ein notwendiger und normaler Vorgang.
Alle Verbindungen auf Dichtheit prüfen.
Schraubverbindungen gegebenenfalls nachziehen.
Steuerung:
Werkseitig ist die Steuerung auf Betrieb mit
der Filterkartusche S-Size (Best.- Nr.: 40 404 001) eingestellt.
Bei Betrieb mit einer anderen Filterkartusche muss die Steuerung
umgestellt werden, siehe auch Seite 8 - 9.
Bedienung, siehe Seite 10.
Entsperren der Kindersicherung, um Kochendwasser zu zapfen,
siehe A.
Tastenkombination zum Befüllen von Töpfen mit Kochendwasser,
siehe B.
Zapfen von Kalt- oder Warmwasser, siehe C.
Aktivieren des Holidaymodus, siehe D.
Hinweis:
Zur Vermeidung von Fehlbedienungen und zum Schutz vor
Verletzungen empfehlen wir das Anbringen des beiliegenden
Aufklebers.
Wartung und Reinigung
Achtung!
Gefahr der Beschädigung!
Bei Wartungsarbeiten an der Anlage muss generell erst die
Spannungsversorgung unterbrochen werden! Danach
kann der Steckverbinder getrennt werden.
Bei Eingriffen in das Versorgungsnetz oder bei
Wartungsarbeiten ist das GROHE Red Kochendwasser-
System vor Benutzung zu entlüften, da es sonst zu
Dampfstößen kommen kann.
• Kochendwasser aus dem Speicher zapfen, bis nur noch kaltes
Wasser fließt.
• Eckventil schließen, Speicher ausschalten und Netzstecker
herausziehen.
• Hebel der Armatur und Drehknopf an der Sicherheitsbaugruppe
öffnen, um den Speicher drucklos zu machen.
Status Speicher-LED Armatur-LED
Initialisierung weiß -
Aufheizphase rot, blinkend -
Betriebsbereit rot, dauerhaft -
Holidaymodus
Abkühlphase orange, blinkend -
Holidaymodus orange, dauerhaft -
Kindersicherung
Entsperrvorgang - rot, blinkend
Kindersicherung
entsperrt - rot, dauerhaft
Topfbefüllen
Entsperrvorgang - gelb, blinkend
Topfbefüllen - gelb, dauerhaft
Fehler magenta,
blinkend/dauerhaft magenta, blinkend/dauerhaft
www.divapor.com

15
• Speicher entleeren (nicht für jede Wartungsarbeit erforderlich):
Kappe, bzw. Schlauch zum Mischventil abnehmen und den
Speicher über den Verbindungsschlauch zur
Sicherheitsbaugruppe entleeren.
• Alle Teile prüfen, reinigen, evtl. austauschen und mit
Spezialarmaturenfett einfetten.
Service
Der GROHE Kochendwasser-Speicher darf nur vom GROHE
Kundendienst repariert werden.
Umwelt und Recycling
Aus hygienischen Gründen ist eine Wiederaufbereitung von
gebrauchten Filterkartuschen nicht möglich. Verbrauchte
Filterkartuschen können gefahrlos über den Restmüll entsorgt
werden.
Der Kochendwasser-Speicher ist ein Elektrogerät für das in vielen
Ländern Rückgabe- und Rücknahmepflichten gelten. GROHE ist in
allen relevanten Ländern an entsprechenden Rücknahmesystemen
beteiligt.
GB
Safety information
This device may be used by children
over 8 years of age, as well as persons
with physical, sensory, or mental
disabilities or inadequate experience and
knowledge, if they are under supervision
or were instructed in the safe use of the
device and understand the resulting risks.
Children must not play with the device.
Cleaning and user maintenance must not
be carried out by children without
supervision.
Prevent danger resulting from damaged
power supply cables. In the case of
damage, the mains cable must be
replaced by the manufacturer or his
customer service department, or an
equally qualified person.
Caution: risk of scalding. Escaping water is
boiling hot. Never touch the end of the
spout in order to swivel it, as it becomes
extremely hot.
• The installation and use of GROHE Red is
subject to the applicable national regulations.
• The boiling water storage heater must be
connected to a permanent voltage supply
of 10 A and residual current device.
Ensure the system is earthed.
If in any doubt, the electrical installation should
be checked by a qualified electrician.
The socket must be freely accessible after
installation is complete.
• The installation may only be performed in frost-
free rooms.
• The boiling water storage heater is only suitable
for indoor use.
• The boiling water storage heater must be placed
in an upright position.
Störung Ursache Abhilfe
Kochendwasser fließt nicht
Griff blinkt einmal magenta
• Filter nicht korrekt eingesetzt
• Schläuche geknickt
• Wasserzufuhr unterbrochen
- Filter gerade einsetzen
(11/2 - 2 Umdrehungen)
- Schläuche auf Knicke prüfen
- Absperrventile vollständig öffnen
Kochendwasser fließt nicht
Kochendwasserspeicher in Betrieb
Keine Anzeige am Griff
• Softwarefehler - Speicher ausschalten, kurzzeitig von der
Stromversorgung trennen und wieder einschalten
Griff leuchtet dauerhaft magenta • Systemfehler - An den GROHE Kundendienst wenden
Geräte mit dieser Kennzeichnung gehören nicht in
den Hausmüll, sondern müssen gemäß der
landesspezifischen Vorschriften getrennt entsorgt
werden.
www.divapor.com

16
• The boiling water storage heater must not be
directly or indirectly sprayed with water when
cleaning.
• The boiling water storage heater must not be
opened.
• Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding the warranty and the CE marking, and
could cause injury.
• Do not use a damaged device.
• The filter head must be replaced after 5 years by
the GROHE service.
• The use of extension cables is not permitted
between the electrical socket and boiling water
storage heater connection.
• The boiling water storage heater must be used
with the safety assembly supplied.
• To ensure uninterrupted function of the safety
assembly, it is advisable to have maintenance
work carried out regularly.
• The boiling water storage heater may only be
used with a GROHE Red fitting.
• Do not connect the hot water connection of the
fitting to the hot water outlet of the storage
heater. A mixing valve must be used (special
accessory *40 841), as necessary.
• If the operating pressure is insufficient, the
boiling water storage heater must be switched
off.
• In order to transport the boiling water storage
heater, it must first be emptied. To do this, the
safety assembly must be disconnected from the
boiling water storage heater.
Caution: risk of scalding. Escaping water is
boiling hot.
• No liability can be accepted for damage that
occurs due to non-observance of the operating
instructions.
Technical data boiling water storage heater:
• Connection: wall socket with earth wire,
protected via a 10 A fuse
• Installation elevation: max. 2000 m above sea level
• Voltage supply: 230 V AC / 50 Hz
• Max. power consumption: 2200 W
• Type of protection: IP X4
• Relative humidity: max. 95 %
• Ambient temperature: 0–40 °C
• Standby power loss (switched on): M: 14 W
L: 15.7 W
• Standby power loss (holiday mode): M: 5 W
L: 7 W
• Standby power loss (switched off): 1 W
• Energy efficiency class: A
Sanitary data:
• Boiling water storage heater capacity: M: 4 l
L: 7 l
• Available storage heater volume at 100 °C: M: approx. 3 l
L: approx. 5.5 l
• Flow pressure:
- min. 0.2 MPa
- recommended 0.2–0.5 MPa
• Operating pressure: max. 0.8 MPa
• Test pressure: 1.6 MPa
• Flow rate at 0.3 MPa flow pressure
- mixed water: approx. 6 l/min
- boiling water: approx. 3 l/min
• Boiling water temperature: 100 °C
The actual temperature may differ slightly
due to different ambient pressures.
• Heating time from 10 °C to 100 °C: M: approx. 20 min
L: approx. 30 min
• Clamping length of fitting: max. 60 mm
• Water connection to storage heater: cold water
• Water connection fitting: cold/hot water from the service valve
boiling water from storage heater
The filter system with ion exchanger (S, M, L or Mg+) which is
included must be used in regions with a carbonate hardness
exceeding 10 °KH. The relevant water supplier can provide
information on the carbonate hardness.
Thermal disinfection of the fitting is possible.
Confirmation
Status Storage heater LED Fitting LED
Initialisation white -
Heating phase red, flashing -
Ready for operation red, continuous -
Holiday mode,
cooling-down phase orange, flashing -
Holiday mode orange, continuous -
Child lock, unlocking
procedure - red, flashing
Child lock, unlocked - red, continuous
Pot filling, unlocking
procedure - yellow, flashing
Pot filling - yellow, continuous
Defects magenta,
flashing/continuous magenta, flashing/continuous
www.divapor.com

17
Installation and commissioning
Flush pipes thoroughly before and after installation
(observe EN 806)!
Adjust bypass of filterhead according to local carbonate
hardness and connect filter cartridge.
The carbonate hardness can be tested by using the enclosed test
strip or the relevant water supplier can provide information on the
carbonate hardness.
Note: The volume of water in the storage heater will expand as
it is heated. The expansion water must drip out of the funnel of
the safety assembly.
This is a necessary and completely normal process.
Check all connections for leakage.
Retighten screw connections as necessary.
Control:
The control is set for operation with the S-size filter cartridge
(prod no.: 40 404 001) at the factory.
The control must be adjusted for operation with other filter
cartridges, see page 8 - 9.
Operation, see page 10.
Unlock the child lock to draw off boiling water, see A.
The button combination for filling pots with boiling water, see B.
Drawing off cold or hot water, see C.
Activating holiday mode, see D.
Note:
In order to prevent incorrect operation and for protection against
injury, we recommend affixing the sticker provided.
Maintenance and cleaning
CAUTION!
Risk of damage!
Always disconnect from the voltage supply before
carrying out maintenance work on the system. The plug-in
connector can then be disconnected.
If work is performed on mains power supply or in case of
any maintenance work, the GROHE Red boiling system
must be bled as otherwise blasts of steam could form as a
result.
• Draw off boiling water from the storage heater until just cold water
flows.
• Close the service valve, switch off the storage heater and
disconnect the mains plug.
• Open the lever on the fitting and as well as the rotary knob on the
safety assembly to depressurise the storage heater.
• Drain the storage heater (not required each time maintenance is
performed): Remove the cap or hose to the mixing valve and
drain the storage heater using the connecting hose to the safety
assembly.
• Inspect and clean all parts, replace as necessary and lubricate
with special fitting grease.
Service
The GROHE boiling water storage heater may only be repaired by
GROHE customer service.
Environment and recycling
For reasons of hygiene, it is not possible to recycle used filter
cartridges. Used filter cartridges can be disposed of hazard-free as
residual waste.
The boiling water storage heater is an electrical device, to which
return and take-back obligations apply in many countries. GROHE
participates in such take-back systems in all relevant countries.
Fault Cause Remedial action
Boiling water does not flow, handle
flashes magenta once
• Filter not installed correctly
• Hoses kinked
• Water supply interrupted
- Insert filter straight
(1½ - 2 turns)
- Check hoses for kinks
- Open shut-off valves fully
Boiling water does not flow, boiling
water in use
No display on the handle
• Software fault - Switch off the storage heater, briefly disconnect from
the mains power supply and switch on again
Handle lights up magenta
permanently
• System fault - Contact GROHE customer service
Devices with this marking do not belong in domestic
waste, but must be disposed of separately in
accordance with the relevant national regulations.
www.divapor.com

18
F
Consignes de sécurité
Cet appareil peut être utilisé par des
enfants âgés de 8 ans et plus ainsi que
par des personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou des personnes avec peu
d'expérience ou de connaissances, à
condition qu'elles soient supervisées ou
instruites quant à l'utilisation sécurisée de
l'appareil et qu'elles comprennent les
dangers qui peuvent en résulter. Les
enfants ne doivent pas être autorisés à
jouer avec l'appareil. Le nettoyage et la
maintenance par l'utilisateur ne doivent
pas être effectués par des enfants non
supervisés.
Prévenir tout risque de danger lié à la
détérioration d'un câble d'alimentation
électrique. En cas d'endommagement du
câble d'alimentation, le faire
impérativement remplacer par le
fabricant, son service après-vente ou une
personne disposant des mêmes
qualifications afin d'éviter tout risque de
blessure.
Attention, risque d'ébouillantement ! L'eau
qui sort du robinet est bouillante. Ne
jamais saisir le bec à son extrémité pour le
faire pivoter, car il peut être brûlant.
• L'installation et l'utilisation de GROHE Red sont
soumises aux règlementations nationales en
vigueur.
• Le réservoir d'eau bouillante doit être raccordé
exclusivement à une alimentation électrique
permanente d'au moins 10 A avec disjoncteur
différentiel.
Le système doit être mis à la terre.
En cas de doute, faire contrôler l'installation
électrique par un électricien qualifié.
Après l'installation, la prise doit être libre d'accès.
• L'installation doit impérativement être effectuée
dans un endroit à l'abri du gel.
• Le réservoir d'eau bouillante ne doit être utilisé
que dans un endroit fermé.
• Le réservoir d'eau bouillante doit être positionné
à la verticale.
• Le réservoir d'eau bouillante ne doit pas être
exposé aux éclaboussures d'eau directes ou
indirectes pendant le nettoyage.
• Le réservoir d'eau bouillante ne doit pas être
ouvert.
• N'utiliser que des pièces de rechange et
accessoires d'origine. L'utilisation d'autres
pièces entraîne automatiquement l'annulation de
la garantie ainsi que du label CE et peut causer
des blessures.
• Ne mettez pas en service un appareil
endommagé.
• La tête de filtre doit être remplacée après 5 ans
par le service GROHE.
• Il est interdit d'utiliser une rallonge électrique
entre la prise et le raccordement du réservoir
d'eau bouillante.
• Le réservoir d'eau bouillante doit être utilisé
avec le module de sécurité fourni.
• Pour un fonctionnement permanent du module
de sécurité, il est conseillé d'effectuer
régulièrement les travaux de maintenance.
• Le réservoir d'eau bouillante doit être
exclusivement utilisé avec une robinetterie
GROHE Red.
• Ne pas raccorder le raccordement d'eau
chaude de la robinetterie à la sortie d'eau
chaude du réservoir. Le cas échéant, il est
nécessaire d'utiliser un mitigeur (accessoire
spécial *40 841).
• Si la pression de service est insuffisante, le
réservoir d'eau bouillante doit être éteint.
• Pour le transport, le réservoir d'eau bouillante
doit être purgé. Pour cela, le module de sécurité
doit être coupé du réservoir d'eau bouillante.
Attention, risque d'ébouillantement ! L'eau qui
sort du robinet est bouillante.
• Nous déclinons toute responsabilité en cas de
dommages causés par le non-respect du mode
d'emploi.
Caractéristiques techniques du réservoir d'eau
bouillante :
• Raccordement : prise murale avec connexion à la terre,
protégée par un fusible 10 A
• Altitude d'installation : max. 2 000 m au-dessus
du niveau de la mer
• Alimentation électrique : 230 V CA / 50 Hz
• Puissance consommée max. : 2200 W
• Indice de protection : IP X4
• Humidité relative de l'air : max. 95 %
• Température ambiante : 0 °C – 40 °C
• Perte de puissance en standby (activé) : M :14 W
L: 15,7W
• Perte de puissance en standby (mode vacances) : M : 5 W
L : 7 W
• Perte de puissance en standby (désactivé) : 1 W
• Classe d'efficacité énergétique : A
www.divapor.com

19
Caractéristiques techniques sanitaires :
• Contenance du réservoir d'eau bouillante : M : 4 l
L: 7l
• Volume de réservoir disponible à 100 °C : M : env. 3 l
L : env. 5,5 l
• Pression dynamique :
– min. 0,2 MPa
– recommandée 0,2 – 0,5 MPa
• Pression de service : max. 0,8 MPa
• Pression d'épreuve : 1,6 MPa
• Débit à une pression dynamique de 0,3 MPa
– eau mitigée : env. 6 l/min
– eau bouillante : env. 3 l/min
• Température de l'eau bouillante : 100 °C
De légères variations de la température réelle sont
possibles en raison de pressions ambiantes variables.
• Temps de chauffe de 10 °C à 100 °C : M : env. 20 min
L : env. 30 min
• Longueur de serrage de la robinetterie : max. 60mm
• Raccordement d'eau du réservoir : eau froide
• Raccordement d'eau de la robinetterie :
eau froide/eau chaude depuis le robinet d'équerre
eau bouillante du réservoir
Le système de filtre fourni avec échangeur d'ions (S, M, L ou Mg+)
doit être utilisé dans les régions où la dureté carbonatée est
supérieure à 10 °KH. Vous pouvez vous renseigner sur la dureté
carbonatée auprès de la compagnie des eaux compétente.
Désinfection thermique de la robinetterie est possible.
Signalisations
Installation et mise en service
Bien rincer les canalisations avant et après l'installation
(conf. à EN 806) !
Régler le by-pass de la tête du filtre en respect de la dureté
carbonatée locale et raccorder la cartouche du filtre.
Vous pouvez vous renseigner sur la dureté carbonatée à l'aide de
la bandelette de test fournie ou auprès de la compagnie des eaux
compétente.
Remarque : l'eau se dilate dans le réservoir lorsqu'elle
chauffe. L'eau de dilatation doit s'égoutter par la trémie du
groupe de sécurité.
Ceci est normal et nécessaire.
Vérifier l'étanchéité de tous les raccordements.
Resserrer les vis si nécessaire.
Commande :
L'unité de commande est réglée en usine pour un fonctionnement
avec la cartouche de filtre de taille S (réf : 40 404 001).
En cas de fonctionnement avec une autre cartouche de filtre, il
convient d'adapter le réglage de l'unité de commande, voir
également page 8 - 9.
Utilisation, voir page 10.
Déverrouiller la sécurité enfant pour tirer de l'eau bouillante, voir A.
Combinaison de touches pour remplir des casseroles d'eau
bouillante, voir B.
Tirer de l'eau froide ou chaude, voir C.
Activer le mode vacances, voir D.
Remarque :
Afin d’éviter toute mauvaise utilisation et tout risque de blessure,
nous recommandons d’apposer l’autocollant fourni.
Maintenance et nettoyage
Attention !
Risque d'endommagement !
Lors des travaux de maintenance sur le système,
l'alimentation électrique doit être coupée ! Il est possible
ensuite de débrancher la fiche de raccordement.
Pour toute intervention sur le réseau d'alimentation ou
pour les travaux de maintenance, purger le système d'eau
bouillante GROHE Red avant l'utilisation, afin d'éviter que
de la vapeur ne s'échappe.
État LED du réservoir LED de la
robinetterie
Initialisation blanc -
Phase de chauffage rouge, clignotant -
Prêt au
fonctionnement rouge, continu -
Mode vacances
phase de
refroidissement
orange, clignote -
Mode vacances orange, continu -
Procédure de
déverrouillage de la
sécurité enfant
- rouge, clignotant
Sécurité enfant
déverrouillée - rouge, continu
Procédure de
déverrouillage
remplissage
- jaune, clignote
Remplissage - jaune, continu
Erreur magenta,
clignotant/continu magenta, clignotant/continu
www.divapor.com
