Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasser-

bereitern) ist nicht möglich.

Technische Daten

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei

Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasser-

anschluss sind zu vermeiden!

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder

eingewiesene Fachkräfte!

Bitte an den Benutzer weitergeben!

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar

Betriebsdruck: max. 10 bar

Prüfdruck: 16 bar

Durchfluss bei 3 bar Fließdruck: ca. 28 l/min

Durchfluss bei 0,4 bar Fließdruck: ca. 9 l/min

Temperatur Warmwassereingang max. 80 °C

Empfohlen (Energieeinsparung): 60 °C

Klemmlänge: max. 60mm

Installation:

Rohrleitungssystem vor und nach der Installation

gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion

prüfen.

Wartung:

Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Ersatzteile: siehe Explosionsdarstellung

(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

Application:

Operation with unpressurised storage heaters is not possible.

Specifications

If static pressure exceeds 5 bar, a pressure reducing valve

must be fitted.

Avoid major pressure differences between hot and cold water

supply.

This technical product information is exclusively

for the installer or trained specialists.

Please pass these instructions on to the user.

Flow pressure: min. 0.4 bar

Operating pressure: max. 10 bar

Test pressure: 16 bar

Flow rate at 3 bar flow pressure: approx. 28 l/min

Flow rate at 0,4 bar flow pressure: approx. 9 l/min

Hot water inlet temperature max. 80 °C

Recommended (energy saving): 60 °C

Clamping length: max. 60mm

Installation:

Flush piping system prior and after installation of

fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of

fitting.

Maintenance:

Inspect and clean all components and replace if

necessary.

Shut off water supply for maintenance work.

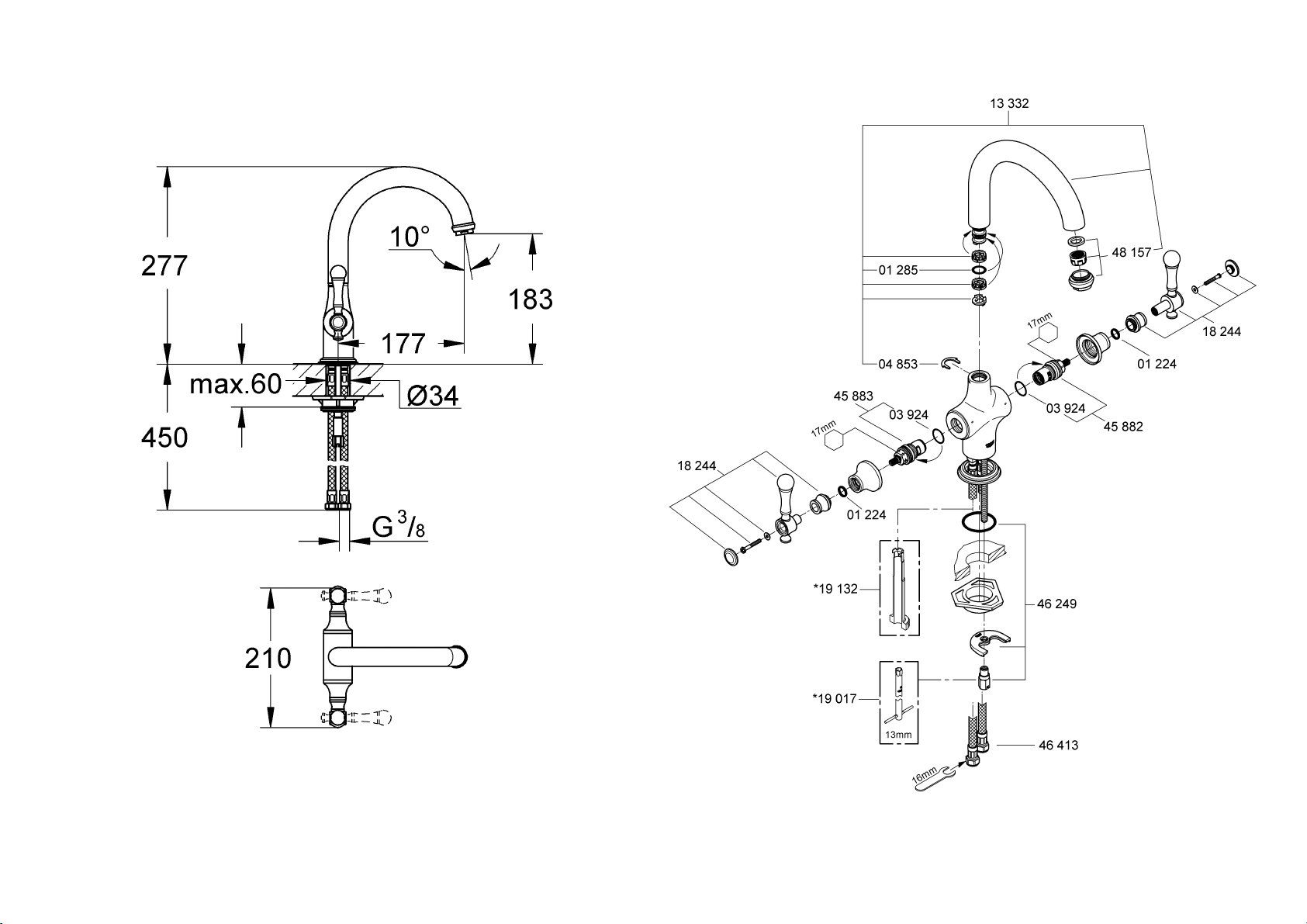

Replacement parts: see exploded drawing

(* = special accessories)

Care: see Care Instructions

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression

(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Installer un réducteur de pression en cas de pressions

statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les

raccordements d'eau chaude et d'eau froide!

La documentation technique/produit est

exclusivement destinée aux plombiers et aux

personnels qualifiés.

Penser à la remettre à l’utilisateur.

Pression dynamique: minimale 0,5 bar -

recommandée 1 à 5 bars

Pression de service: 10 bars maxi.

Pression d'épreuve: 16 bars

Débit à une pression dynamique de 3 bars: env. 28 l/min

Débit à une pression dynamique de 0,4 bars: env. 9 l/min

Température de l’eau chaude 80 °C maxi.

Recommandée (économie d'énergie): 60 °C

Longueur de serrage : 60mm maxi.

Installation

Bien rincer les canalisations avant et après

l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler

le fonctionnement de la robinetterie.

Maintenance

Contrôler et nettoyer toutes les pièces, les

remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Pièces de rechange voir vue explosée

(* = accessoires spéciaux)

Entretien: voir les instructions d’entretien

Campo de aplicación

No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Si la presión en reposo es superior a 5 bares, hay que instalar

un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre

las acometidas del agua fría y del agua caliente!

¡Esta información técnica de productos está

destinada exclusivamente para el instalador o

profesionales del sector!

¡Por favor, entréguesela al usuario!

Presión de trabajo: mín. 0,5 bares - recomendada 1 - 5 bares

Presión de utilización: máx. 10 bares

Presión de verificación: 16 bares

Caudal para una presión de trabajo de 3 bares: aprox. 28 l/min

Caudal para una presión de trabajo de 0,4 bares: aprox. 9 l/min

Temperatura de la entrada del agua caliente máx. 80 °C

Recomendada (ahorro de energía): 60 °C

Longitud de apriete máx. 60mm

Instalación:

¡Purgar a fondo el sistema de tuberías antes y

después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el

funcionamiento de la grifería.

Mantenimiento:

Verificar todas las piezas, limpiarlas y cambiarlas

en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de

mantenimiento!

Recambios: véase la vista de despiece

(* = Accesorio especial).

Cuidados: véanse las instrucciones de conservación

Gamma di applicazioni:

Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a

circuito aperto).

Dati tecnici

Per pressioni statiche superiori a 5 bar si raccomanda

l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua

fredda e d'acqua calda!

Queste informazioni tecniche sul prodotto sono

ad uso esclusivo dell’installatore e del personale

qualificato!

Si prega di consegnarle all’utente!

Pressione idraulica: min. 0,5 bar – consigliata 1 – 5 bar

Pressione di esercizio: max. 10 bar

Pressione di prova: 16 bar

Portata alla pressione di 3 bar: circa 28 l/min

Portata alla pressione di 0,4 bar: circa 9 l/min

Temperatura ingresso acqua calda: max. 80 °C

Consigliata (risparmio energetico): 60 °C

Lunghezza di fissaggio: max. 60mm

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema

di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento

del rubinetto.

Manutenzione:

Controllare, pulire ed eventualmente sostituire

tutti i pezzi.

Chiudere l’entrata dell’acqua durante i lavori di

manutenzione!

Pezzi di ricambio: vedi immagini esplose

(* = accessori speciali)

Manutenzione ordinaria: vedi istruzioni per

manutenzione ordinaria

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen)

is niet mogelijk!

Technische gegevens

Bij statische drukken boven 5 bar dient een

drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en

warmwateraansluiting!

Deze technische productgegevens zijn uitsluitend

bedoeld voor de installateur of gekwalificeerde

monteurs!

Overhandig deze aan de gebruiker!

Stromingsdruk: min. 0,5 bar - aanbevolen 1 - 5 bar

Werkdruk: max. 10 bar

Testdruk: 16 bar

Capaciteit bij 3 bar stromingsdruk: ca. 28 l/min

Capaciteit bij 0,4 bar stromingsdruk: ca. 9 l/min

Temperatuur warmwateringang max. 80 °C

Aanbevolen (energiebesparing): 60 °C

Klemlengte: max. 60mm

Installeren:

Leidingen vóór en na het installeren grondig spoelen

(EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de

kraan werkt.

Onderhoud:

Controleer alle onderdelen, reinig en vervang

deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer

af!

Reserveonderdelen: zie stuklijst

(* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig!

Tekniska data

En reduceringsventil ska installeras om vilotrycket

överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och

varmvattenanslutningen måste undvikas!

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller

anvisade fackmän!

Var vänlig lämna vidare till användaren!

Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar

Driftstryck: max. 10 bar

Provtryck: 16 bar

Kapacitet vid 3 bar flödestryck: ca. 28 l/min

Kapacitet vid 0,4 bar flödestryck: ca. 9 l/min

Temperatur varmvatteningång: max. 80 °C

Rekommenderat (energibesparing): 60 °C

Klämlängd: max. 60mm

Installation:

Spola rörledningssystemet noggrant före och efter

installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar

felfritt.

Underhåll:

Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Reservdelar: se sprängskiss

( * = specialtillbehör)

Skötsel: se Skötselanvisning

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne

vandvarmere) er ikke mulig!

Tekniske data

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen

bør undgås!

Denne Tekniske Produktinformation er kun til vvs-

installatøren og erfarne fagfolk!

Giv den venligst videre til brugeren!

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar

Driftstryk maks. 10 bar

Prøvetryk 16 bar

Gennemstrømning ved 3 bar tilgangstryk ca. 28 l/min.

Gennemstrømning ved 0,4 bar tilgangstryk ca. 9 l/min.

Temperatur ved varmtvandsindgangen maks. 80 °C

Anbefalet (energibesparelse) 60 °C

Klemlængde maks. 60mm

Installation:

Skyl rørledningssystemet grundigt før og efter instal-

lationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet

fungerer.

Vedligeholdelse:

Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der

lukkes for vandet!

Reservedele: se eksplosionstegning

(* = specialtilbehør)

Pleje: se plejeanvisningen.

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig.

Tekniske data

Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og

varmtvannstilkoblingen!

Denne tekniske produktinformasjonen er

utelukkende laget for installatører og annet

faglært personell!

Vennligst gi denne produktinformasjonen videre

til brukeren!

Dynamisk trykk: min. 0,5 bar - anbefalt 1 - 5 bar

Driftstrykk: maks. 10 bar

Kontrolltrykk: 16 bar

Gjennomstrømning ved 3 bar dynamisk trykk: ca. 28 l/min

Gjennomstrømning ved 0,4 bar dynamisk trykk: ca. 9 l/min

Temperatur varmtvannsinngang maks. 80 °C

Anbefalt (energisparing): 60 °C

Klemlengde: maks. 60mm

Installering:

Spyl rørledningssystemet grundig før og etter

installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen

fungerer som den skal.

Vedlikehold:

Kontroller alle delene, rengjør og skift eventuelt

ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

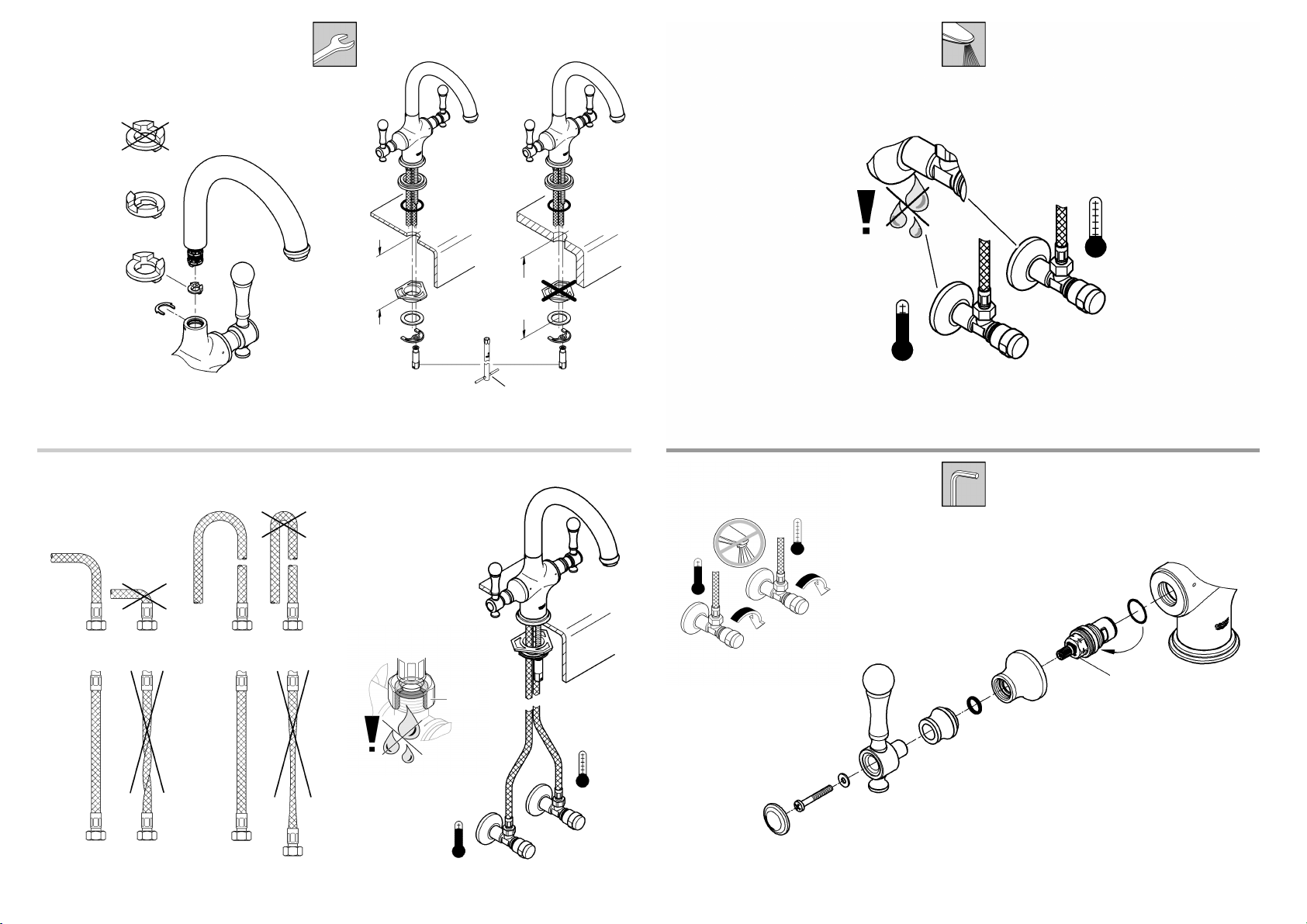

Reservedeler: se sprengskisse

(* = ekstra tilbehør)

Pleie: se pleieveiledningen

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien

lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä

on vältettävä!

FIN

Tämä tekninen tuotetiedote on tarkoitettu

yksinomaan asentajille tai koulutuksen saaneille

ammattimiehille!

Anna se edelleen laitteen käyttäjälle!

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar

Käyttöpaine: maks. 10 bar

Tarkastuspaine: 16 bar

Läpivirtaus, kun virtauspaine on 3 baria: n. 28 l/min

Läpivirtaus, kun virtauspaine on 0,4 baria: n. 9 l/min

Lämpötila lämpimän veden tulossa maks. 80 °C

Suositus (energian säästämiseksi): 60 °C

Kiinnityskohdan vahvuus: maks. 60mm

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen

asennuksen (EN 806 huomioitava)!

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Huolto:

Tarkasta ja puhdista kaikki osat, vaihda

tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Varaosat: ks. räjäytyskuva

(* = lisätarvike)

Hoito: ks. hoito-ohjeet

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody

(pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Jeżeli ciśnienie statyczne przekracza 5 bar, należy

wmontowaćreduktor ciśnienia.

Należy unikaćwiększych różnic ciśnienia między wodązimną

a ciepłą!

Informacja techniczna o produkcie przeznaczona

jest wyłącznie dla instalatorów lub osób z

przygotowaniem fachowym!

Informacjęnależy przekazaćużytkownikowi!

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar

Ciśnienie robocze: maks. 10 bar

Ciśnienie kontrolne: 16 bar

Przepływ przy ciśnieniu przepływu

-wynoszącym 3 bar: ok. 28 l/min

-wynoszącym 0,4 bar: ok. 9 l/min

Temperatura na doprowadzeniu gorącej wody maks. 80 °C

Zalecana (energooszczędna): 60 °C

Długość zacisku: maks. 60mm

Instalacja:

Przed instalacjąi po niej dokładnie przepłukaćprze-

wody rurowe (przestrzegaćEN 806)!

Działanie:

Sprawdzićszczelność połączeńi działanie armatury.

Konserwacja:

Sprawdzićwszystkie części, oczyścići ewent.

wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Części zamienne: zob. rysunek poglądowy

(* - akcesoria).

Pielęgnacja: zob. Instrukcja pielęgnacji

Πεδίο εφαρμογής:

Ηλειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί

θερμοσίφωνες) δεν είναι δυνατή.

Τεχνικά στοιχεία

Σε πιέσεις ηρεμίας μεγαλύτερες από 5 bar θα πρέπει να

τοποθετηθεί μια συσκευή μείωσης της πίεσης.

Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της

σύνδεσης ζεστού και κρύου νερού!

Αυτή ητεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή

για τους εξειδικευμένους τεχνίτες!

Παρακαλούμε παραδώστε την και στο χρήστη!

Πίεση ροής:ελάχιστη 0,5 - συνιστώμενη 1 - 5 bar

Πίεση λειτουργίας:μέγιστη 10 bar

Πίεση ελέγχου: 16 bar

Ροή με πίεση στα 3 bar: περ. 28 l/min

Ροή με πίεση στα 0,4 bar: περ. 9 l/min

Θερμοκρασία στην είσοδο ζεστού νερού μέγ. 80 °C

Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C

Μήκος σύσφιξης:μέγ. 60mm

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και

μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές

EN 806)!

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη

λειτουργία της βαλβίδας.

Συντήρηση:

Ελέγξτε όλα τα εξαρτήματα, καθαρίστε τα και, αν

χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες

συντήρησης!

Ανταλλακτικά:βλέπε αναλυτικό σχεδιάγραμμα

(* = πρόσθετος εξοπλισμός)

Περιποίηση: βλέπε Οδηγίες περιποίησης

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na

přípravu teplé vody) není možný.

Technické údaje

Při statických tlacích vyšších než 5 barůse musí namontovat

redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením

studené a teplé vody!

Tato technická informace o výrobku je určena

pouze pro instalatéry nebo zaškolené odborné

pracovníky!

Předejte, prosím, k dispozici uživateli!

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů

Provozní tlak: max. 10 barů

Zkušební tlak: 16 barů

Průtok při proudovém tlaku 3 bary: cca 28 l/min

Průtok při proudovém tlaku 0,4 bary: cca 9 l/min

Teplota na vstupu teplé vody: max. 80 °C

Doporučeno (úspora energie): 60 °C

Upevňovací délka: max. 60mm

Instalace:

Potrubní systém před a po instalaci důkladně

propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojůa funkci armatury.

Údržba:

Všechny díly zkontrolujte, vyčistěte a podle

potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Náhradní díly: viz vyobrazení dílův rozloženém stavu

(* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě.

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű

vízmelegítőkkel) nem működtethető.

Műszaki adatok

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő

szükséges!

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb

nyomáskülönbséget!

Ezt a műszaki termék-információt kizárólag

szerelők ill. felkészült szakemberek számára

állították össze.

Kérjük adják tovább a felhasználónak!

Áramlási nyomás: min 0,5 bar - javasolt 1 - 5 bar

Üzemi nyomás: max. 10 bar

Vizsgálati nyomás: 16 bar

Átfolyás 3 bar áramlási nyomásnál: kb. 28 l/perc

Átfolyás 0,4 bar áramlási nyomásnál: kb. 9 l/perc

Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C

Javasolt (energia megtakarítás): 60 °C

Befogási hossz: max. 60mm

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan

öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a

csaptelep működését.

Karbantartás:

Az összes alkatrészt ellenőrizni, tisztítani, és

esetl. cserélni kell.

A karbantartási munkák során zárja le a víz

hozzávezetést!

Pótalkatrészek: lásd robbantott ábrát

(* = speciális tartozékok)

Ápolás: lásd az Ápolási útmutatót

Campo de aplicação:

Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Em pressões estáticas superiores a 5 bar dever-se-á montar

um redutor de pressão.

Evitar grandes diferenças de pressão entre a ligação da água

fria e a ligação da água quente!

Estas Informações Técnicas sobre o produto

destinam-se exclusivamente aos instaladores ou

pessoal especializado instruido para o efeito!

Por favor, entregue-as ao utilizador!

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar

Pressão de serviço: máx. 10 bar

Pressão de teste: 16 bar

Débito a 3 bar de pressão de caudal: aprox. 28 l/min

Débito a 0,4 bar de pressão de caudal: aprox. 9 l/min

Temperatura na entrada de água quente máx. 80 °C

Recomendada (para poupança de energia): 60 °C

Comprimento do tubo: máx. 60mm

Instalação:

Antes e depois da instalação, enxaguar bem as

tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o

funcionamento da misturadora.

Manutenção:

Verificar, limpar e, se necessário, substituir todas

as peças.

Para efectuar trabalhos de manutenção, fechar o

abastecimento de água!

Peças sobresselentes: ver desenho explodido

(* = acessórios especiais)

Conservação: ver as instruções de conservação

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak

mümkün değildir.

Teknik Veriler

Akışbasıncın 5 barın üzerinde olmasıdurumunda, bir basınç

düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantılarıarasında yüksek basınç

farklılıklarından kaçının!

Bu teknik ürün bilgisi sadece montajcıveya

eğitimli uzmanlara yöneliktir!

Lütfen kullanıcıya teslim ediniz!

Akışbasıncı: en az 0,5 bar - tavsiye edilen 1 - 5 bar

İşletme basıncı: maks. 10 bar

Kontrol basıncı: 16 bar

3 bar akışbasıncında akım: yakl. 28 l/dak

0,4 bar akışbasıncında akım: yakl. 9 l/dak

Su girişısısımaks. 80 °C

Tavsiye edilen (enerji tasarrufu): 60 °C

Bağlantıuzunluğu: maks. 60mm

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temi-

zleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntıdurumunu ve armatürün çalışıp

çalışmadığınıkontrol edin.

Bakım:

Tüm parçalarıkontrol edin, temizleyin, gerekirse

değiştirin.

Bakım çalışmalarında su girişini kapatın!

Yedek parçalar: bkz. patlama görünümü

(* = özel aksesuar)

Bakım: bkz. bakım talimatı

Oblast’ použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi

vody) nie je možná.

Technické údaje

Pri statických tlakoch vyšších než 5 barov sa musí

namontovat’ redukčný ventil.

Je potrebné zabránit’ vyšším tlakovým rozdielom medzi

prípojkou studenej a teplej vody!

Táto technická informácia o výrobku je určená len

pre inštalatérov alebo zaškolených odborných

pracovníkov!

Dajte, prosím, k dispozícii užívateľovi!

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov

Prevádzkový tlak: max. 10 barov

Skúšobný tlak: 16 barov

Prietok pri hydraulickom tlaku 3 bary: cca 28 l/min

Prietok pri hydraulickom tlaku 0,4 bary: cca 9 l/min

Teplota na vstupe teplej vody max. 80 °C

Odporúčaná (úspora energie): 60 °C

Upevňovacia dĺžka: max. 60mm

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prep-

láchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost’ spojov a funkciu armatúry.

Údržba:

Všetky diely skontrolujte, vyčistite a podľa

potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Náhradné diely: pozri vyobrazenie dielov v

rozloženom stave

(* = zvláštne príslušenstvo)

Ošetrovanie: pozri návod na údržbu.

Področje uporabe:

Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode)!

Tehnični podatki

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi

reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in

tople vode!

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu

strokovnemu osebju!

Prosimo, predajte navodilo naprej uporabniku!

Delovni tlak: najmanj 0,5 bar - priporočljivo 1 - 5 bar

Obratovalni tlak. največ10 bar

Preskusni tlak: 16 bar

Pretok pri delovnem tlaku 3 bar: ca. 28 l/min

Pretok pri delovnem tlaku 0,4 bar: ca. 9 l/min

Temperatura vhoda tople vode. maks. 80 °C

Priporočljivo (prihranek energije): 60 °C

Dolžina spojke: maks. 60mm

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji

(upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede

funkcije.

Vzdrževanje:

Preglejte vse dele, po potrebi očistite ali

zamenjajte.

Pred pričetkom vzdrževalnih del, zaprite dovod vode!

Nadomestni deli: Glej razstavljeni prikaz

(* = posebna oprema)

Nega: Glej navodilo za nego

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima

vode) nije moguća.

Tehnički podaci

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi

reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između

priključaka za hladnu i toplu vodu!

Ove tehničke informacije o proizvodima

namijenjene su isključivo za instalatera ili

ovlaštenog stručnjaka!

Dajte ih svakom novom korisniku!

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar

Radni tlak: maks. 10 bar

Ispitni tlak: 16 bar

Protok kod hidrauličnog tlaka od 3 bar: oko 28 l/min

Protok kod hidrauličnog tlaka od 0,4 bar: oko 9 l/min

Temperatura na dovodu tople vode maks. 80 °C

Preporučuje se (ušteda energije): 60 °C

Priključna dužina: maks. 60mm

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati

(uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite

ispravno funkcioniranje armature.

Održavanje:

Pregledajte sve dijelove, očistite ih i po potrebi

zamijenite.

Kod radova održavanja zatvorite dovod vode!

Rezervni dijelovi: pogledajte povećani prikaz

(* = dodatna oprema)

Njega: pogledajte upute za njegu

Област на приложение:

Експлоатация сбезнапорни резервоари (отворени

водонагреватели) не евъзможна.

Технически данни

При постоянно налягане над 5 бара трябва да се вгради

редуктор на налягането.

Да се избягват големи разлики вналягането между

водопроводите за студената итоплата вода!

Техническите данни за продукта са

предназначени само за монтъора или за

съответно информираните специалисти!

Предайте на потребителите на арматурата!

Налягане на водната струя:мин. 0,5 бара –

препоръчва се 1 – 5 бара

Работно налягане:макс. 10 бара

Изпитвателно налягане: 16 бара

Разход при 3 бара налягане на потока:прибл. 28 л/мин

Разход при 0,4 бара налягане на потока:прибл. 9 л/мин

Температура на топлата вода при входа макс. 80 °C

Препоръчва се (Икономия на енергия): 60 °C

Дължина на клемата:макс. 60мм

Монтаж:

Водопроводната система преди ислед монтаж да

се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч ифункционирането на

арматурата.

Техническо обслужване:

Проверете всички части, почистете ги, ако е

необходимо, ги подменете.

При работи по поддръжка на арматурата водата

трябва да еспряна!

Резервни части:виж скицата сотделните части,

посочваща последователността на монтажа

(* = специални части)

Поддръжка: виж инструкциите за поддръжка

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise

veekuumutiga).

Tehnilised andmed

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada

survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust

siseneva vee vahel!

EST

Käesolev tehniline tooteinformatsioon on

suunatud eranditult paigaldajale või pädevale

spetsialistile.

Palume edastada see kasutajale!

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 - 5 baari

Surve töörežiimis: maksimaalselt 10 baari

Testimissurve: 16 baari

Läbivool 3-baarise veesurve korral: ca 28 l/min

Läbivool 0,4-baarise veesurve korral: ca 9 l/min

Siseneva kuuma vee temperatuur maksimaalselt 80 °C

Soovituslik temperatuur energiasäästuks: 60 °C

Klemmi pikkus: maksimaalselt 60mm

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast

paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Tehniline hooldus:

Kõik osad tuleb kontrollida, puhastada ja

vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Tagavaraosad: vt koostejoonist

(* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem

(atklātajiem karstāūdens sildītājiem) nav iespējama.

Tehniskie dati

Ja miera stāvokļa spiediens lielāks par 5 bāriem, iemontēt

reduktoru.

Jāizvairās no lielas spiediena starpības siltāun aukstāūdens

pieslēgumos!

Šītehniskāinformācija par produktu ir paredzēta

tikai uzstādītājam vai profesionāliem speciālistiem!

Lūdzam nodot izmantotājam!

Hidrauliskais spiediens: vismaz 0,5 bāri /

ieteicams no 1 līdz 5 bāriem

Darba spiediens maksimāli 10 bāri

Kontrolspiediens: 16 bāri

Caurtece pie 3 bāru plūsmas spiediena: apmēram 28 l/min

Caurtece pie 0,4 bāru plūsmas spiediena: apmēram 9 l/min

Ieplūstošāsiltāūdens temperatūra maksimāli 80 °C

Ieteicamātemperatūra (enerģijas taupīšanai): 60 °C

Stiprināšanas garums maksimāli 60mm

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc

instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras

funkcionēšanu.

Tehniskāapkope:

Pārbaudiet, tīriet un pēc iespējas apmainiet visas

daļas.

Tehniskās apkopes laikānoslēgt ūdens padevi!

Rezerves daļas: skatīt detaļu attēlojumu

(* = speciālie piederumi)

Apkope: skatīt kopšanas pamācību

Naudojimo sritis

Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio

reduktorių.

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių

skirtumui!

Ši techninėinformacija apie gaminįskirta tik

santechnikui ir apmokytam personalui!

Prašome jąperduoti vartotojui.

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai

Darbinis slėgis: maks. 10 barų

Bandomasis slėgis: 16 barų

Debitas esant 3 barųvandens slėgiui: apie 28 l/min.

Debitas esant 0,4 barųvandens slėgiui: apie 9 l/min.

Įtekančio karšto vandens temperatūra maks. 80 °C

Rekomenduojama temperatūra (taupant energiją): 60 °C

Jungties ilgis: maks. 60mm

Įrengimas

Vamzdžius gerai išplaukite prieš montavimąir po to

(vadovaukitės EN 806)!

Veikimas

Patikrinkite, ar jungtys sandarios ir ar veikia

maišytuvas.

Techninėpriežiūra

Patikrinkite ir nuvalykite detales. Jei reikia,

pakeiskite jas naujomis.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Atsarginės detalės: žr. išmontuoto įrenginio

iliustraciją(* = specialūs priedai)

Priežiūra: žr. priežiūros nurodymus

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă.

Specificaţii tehnice

La presiuni de repaus de peste 5 bar se va monta un reductor

de presiune.

Se vor evita diferenţe de presiune mari între racordurile de

apăcaldăşi rece!

Aceste informaţii tehnice despre produs sunt

destinate exclusiv pentru instalator sau

personalul de specialitate instruit!

Vărugăm săle transmiteţi utilizatorului!

Presiune de curgere: min. 0,5 bar - recomandat 1 - 5 bar

Presiune de lucru: max. 10 bar

Presiunea de încercare: 16 bar

Debitul la presiunea de curgere de 3 bar: cca. 28 l/min

Debitul la presiunea de curgere de 0,4 bar: cca. 9 l/min

Temperaturăla intrare apăcaldămax. 80 °C

Recomandat (pentru economisire de energie): 60 °C

Lungimea de fixare: max. 60mm

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după

instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verificăetanşeitatea racordurilor şi funcţionarea

bateriei.

Întreţinere:

Toate piesele se verifică, se curăţă, eventual se

înlocuiesc.

În timpul lucrărilor de întreţinere se va închide

alimentarea cu apă!

Piese de schimb: a se vedea reprezentarea

desfăşurată(* = accesorii speciale)

Îngrijire: a se vedea instrucţiunile de îngrijire

应用：

不允许与非增压式蓄热热水器一起操作。

规格

如果静压超过 5 公斤，必须加装减压阀。

避免冷热水间产生大的压差。

本产品技术信息专为安装人员或经过培训的

专业人员提供。

请向用户提供这些说明。

水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤

工作压力：最大 10 公斤

测试压力： 16 公斤

水流压力为 3 公斤时的流量：约为 28 升/分钟

水流压力为 0.4 公斤时的流量：约为 9 升/分钟

热水入水口温度最高 80 oC

推荐（节能）： 60 oC

夹紧长度：最大 60 毫米

安装：

安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。

功能：

检查连接是否有渗漏现象，并检查龙头的功能。

维护：

检查和清洁所有部件，根据需要更换部件。

维护时应关闭进水管。

备件：参见分解图

（* = 特殊零件）

保养：参见 “保养指南 ”

Сфера застосування:

Експлуатацію збезнапірними накопичувачами

(відкритими водонагрівачами) не передбачено.

Технічні характеристики

Якщо статичний тиск перевищує 5 бар, необхідно вмонтувати

редуктор тиску.

Тиск утрубах для гарячої та холодної води повинен бути

приблизно однаковим!

Ця технічна інформація про продукт

призначена виключно для слюсаря-сантехніка

чи спеціалістів, які пройшли відповідний

інструктаж!

Передайте її користувачу!

Гідравлічний тиск:мінім. 0,5 бар / рекомендовано 1–5 бар

Робочий тиск:макс. 10 бар

Випробний тиск:16бар

Пропускна здатність при гідравлічному

-тиску 3 бар: прибл. 28 л/хв.

-тиску 0,4 бар: прибл. 9 л/хв.

Температура гарячої води на вході макс. 80 °C

Рекомендовано (економне споживання енергії): 60 °C

Товщина поверхні для кріплення:макс. 60 мм

Встановлення:

Перед установленням іпісля нього необхідно

ретельно промити систему трубопроводів

(дотримуватися EN 806)!

Функціонування:

Перевірити щільність стиків іфункціонування

арматури.

Технічне обслуговування:

Перевірити, очистити чи, якщо необхідно,

замінити всі деталі.

Під час проведення технічного обслуговування

перекрити воду!

Запчастини:

див. зображення приладу врозібраному

стані (* = спеціальне приладдя)

Обслуговування

: див.інструкцію зобслуговування

RUS

Смеситель сдвумя ручками

Дата изготовления: см. маркировку на изделии

Срок эксплуатации согласно гарантийному талону.

Изделие сертифицировано.

Grohe AG, Германия

Комплект поставки 30 188

смеситель для мойки X

излив X

отведенный душ

Контргайка X

пружина

Техническое руководство X

Инструкция по уходу X

Вес нетто, кг 2,9

Область применения:

Эксплуатация сбезнапорными накопителями (открытые

водонагреватели) не предусмотрена.

Технические данные

При давлении вводопроводе более 5 бар рекомендуется

установить редуктор давления.

Необходимо избегать больших перепадов давлений в

подсоединениях холодной игорячей воды!

RUS

Данная техническая документация по изделию

предназначена только для слесаря-сантехника

или соответствующих специалистов!

Пожалуйста передайте её пользователю!

Давление воды:миним. 0,5 бар - рекомендуется 1 - 5 бар

Рабочее давление:макс. 10 бар

Испытательное давление:16бар

Расход при давлении воды 3 бар:прибл. 28 л/мин

Расход при давлении воды 0,4 бар:прибл. 9 л/мин

Температура горячей воды на входе макс. 80 °C

Рекомендовано (экономия энергии): 60 °C

Толщина поверхности: макс. 60мм

Установка:

Перед установкой ипосле установки тщательно

промыть систему трубопроводов (соблюдать

EN 806)!

Проверка работы:

Проверить соединения на герметичность и

проверить работу смесителя.

Техническое обслуживание:

Все детали проверить, очистить, при

необходимости заменить.

При работах по техобслуживанию перекрыть подачу

воды!

Запчасти:см. рисунок со сборочными деталями

(* = специальные принадлежности)

Уход: см. инструкцию по уходу

2014/03/21

www.grohe.com

&+49 571 3989 333

[email protected]

&+43 1 68060

[email protected]

AUS

Argent Sydney

&+(02) 8394 5800

Argent Melbourne

&+(03) 9682 1231

&+32 16 230660

[email protected]

&+359 2 9719959

grohe-bulgaria@grohe.com

CAU

&+99 412 497 09 74

[email protected]

CDN

&+1 888 6447643

[email protected]

&+41 448777300

[email protected]

&+86 21 63758878

&+357 22 465200

&+420 277 004 190

&+45 44 656800

&+34 93 3368850

EST

&+372 6616354

[email protected]

&+33 1 49972900

[email protected]

FIN

&+358 10 8201100

teknocalor@teknocalor.fi

&+44 871 200 3414

[email protected]

&+30 210 2712908

[email protected]rthnet.gr

&+36 1 2388045

[email protected]

&+852 2969 7067

[email protected]

&+39 2 959401

[email protected]

IND

&+91 124 4933000

&+354 515 4000

&+81 3 32989730

&+7 727 311 07 39

&+372 6616354

&+372 6616354

MAL

&+1 800 80 6570

info-singapore@grohe.com

&+47 22 072070

[email protected]

&+31 79 3680133

[email protected]

&+09/373 4324

&+351 234 529620

[email protected]

&+48 22 5432640

[email protected]

&+62 21 2358 4751

info-singapore@grohe.com

&+40 21 2125050

[email protected]

ROK

&+82 2 559 0790

info-singapore@grohe.com

&+63 2 8041617

RUS

&+7 495 9819510

info@grohe.ru

&+46 771 141314

[email protected]

SGP

&+65 6 7385585

info-singapore@grohe.com

&+420 277 004 190

[email protected]

&+66 2610 3685

info-singapore@grohe.com

&+90 216 441 23 70

GroheTurkey@grome.com

&+38 44 5375273

[email protected]m

USA

&+1 800 4447643

us-customerservice@grohe.com

&+84 8 5413 6840

info-singapore@grohe.com

BiH

AL HR KS

ME MK SLO SRB

&+385 1 2911470

[email protected]

Eastern Mediterranean,

Middle East - Africa

Area Sales Office:

&+357 22 465200

[email protected]

IR OM

UAE YEM

&+971 4 3318070

[email protected]m

Far East Area Sales Office:

&+65 6311 3600

[email protected]

Other manuals for Bridgeford

Other Grohe Plumbing Product manuals

Grohe

Grohe 35807801 User manual

Grohe

Grohe Agira 20 425 User manual

Grohe

Grohe ZEDRA TOUCH 30 219 User manual

Grohe

Grohe Atrio 19 287 User manual

Grohe

Grohe Grohtherm Wireless User manual

Grohe

Grohe VITALIO 27 685 User manual

Grohe

Grohe Concetto 19575001 User manual

Grohe

Grohe Europlus E User manual

Grohe

Grohe Seabury 24 020 User manual

Grohe

Grohe Eurostyle 33 980 User manual

Grohe

Grohe Grohtherm Wireless! User manual

Grohe

Grohe EUROSMART COSMOPOLITAN E 36 324 User manual

Grohe

Grohe 34 964 User manual

Grohe

Grohe 30 310 User manual

Grohe

Grohe Talia 33 238 User manual

Grohe

Grohe BauLoop 19 593 User manual

Grohe

Grohe GRANDERA 21 108 User manual

Grohe

Grohe GROHE Blue UltraSafe Pure 31 328 User manual

Grohe

Grohe Atrio 19 135 User manual

Grohe

Grohe Eurosmart Cosmopolitan E 36 325 User manual

Grohe

Grohe Vitalio 27 684 User manual

Grohe

Grohe Veris 32 225 User manual

Grohe

Grohe GRANDERA 20 418 User manual

Grohe

Grohe Blue Pure 30385000 User manual

Popular Plumbing Product manuals by other brands

Glacier bay

Glacier bay 67269W-6001 Installation and care guide

Glacier bay

Glacier bay HD67441W-0091 Installation and care guide

Intra

Intra INT 03PA Instructions for use

Transform

Transform JUNO QFK61BE owner's manual

Moen

Moen Felicity S948 Specifications

TICOR

TICOR Apron installation instructions

Axor

Axor Nendo 26032 Series Instructions for use/assembly instructions

Hans Grohe

Hans Grohe Talis S 06462 5 Series User instructions

B DUTCH

B DUTCH BD700.000009 Installation

noken

noken Acro 100137805 Installation and Maintenance

Hans Grohe

Hans Grohe Aquno Select M81 250 2jet 73836 Series Installation/User Instructions/Warranty

Oras

Oras HANSA VARIO 5786 0200 Installation and maintenance guide

Alcaplast

Alcaplast A1112 manual

Hans Grohe

Hans Grohe Talis Select M51 300 1jet 72821 Series Instructions for use/assembly instructions

ShowHouse

ShowHouse Show House TS476 user manual

Travis Perkins

Travis Perkins Ledbury Fitting instructions

Glacier bay

Glacier bay HD67818W-6101 Installation and care guide

Foremost

Foremost Cove Neo-Angle Door installation manual
