3-9l 6l

3. 4.

Sicherheitsinformationen

Gefahr durch beschädigte

Spannungsversorgungskabel vermeiden. Bei

Beschädigung muss das Spannungsversorgungs-

kabel vom Hersteller oder dessen Kundendienst oder

einer gleichermaßen qualifizierten Person ersetzt

werden.

• Die Installation darf nur in frostsicheren Räumen

vorgenommen werden.

• Die Steuerelektronik ist ausschließlich zum Gebrauch in

geschlossenen Räumen geeignet.

• Das 230 V-Anschlusskabel darf nicht in den Spülkasten

geführt und der Transformator darf nicht in dem Spülkasten

montiert werden.

• Die Spannungsversorgung muss separat schaltbar sein.

•Nur Originalersatz- und Zubehörteile verwenden. Die

Benutzung von anderen Teilen führt zum Erlöschen der

Gewährleistung sowie der CE-Kennzeichnung und kann zu

Verletzungen führen.

Technische Daten

• Versorgungsspannung: 230 V AC

(Transformator 230 V AC/12 V AC)

• Leistungsaufnahme: 4 VA

• Sperrzeit nach einer Spülung: 5 s

• Mindestverweilzeit (2 - 10 s einstellbar): 7 s

• Erfassungsbereich mit Kodak Gray Card, graue Seite,

8 x 10”, Querformat: 75cm

• Schutzart:

- Armatur IP 59K

- Transformator IP 55

Elektrische Prüfdaten

• Software-Klasse A

• Verschmutzungsgrad 2

• Bemessungs-Stoßspannung 2500 V

• Temperatur der Kugeldruckprüfung 100 °C

Die Prüfung zur elektromagnetischen Verträglichkeit

(Störaussendungsprüfung) wurde mit der

Bemessungsspannung und dem Bemessungsstrom

durchgeführt.

Elektroinstallation, siehe Klappseite I.

Die Elektroinstallation darf nur von einem Elektro-

Fachinstallateur vorgenommen werden! Dabei

sind die Vorschriften nach IEC 60364-7-701

(entspr. VDE 0100 Teil 701) sowie alle nationalen

und örtlichen Vorschriften zu beachten!

Es darf nur wasserbeständiges Rundkabel mit 6,0

bis 8,5mm Außendurchmesser verwendet werden.

Installation, siehe Klappseite II und III.

Es ist darauf zu achten, dass Servomotor und

Elektronikmodul aus derselben Verpackungseinheit

montiert werden (werkseitig kalibriert).

Für die Leitung zwischen Transformator und Elektronik ist ein

Leerrohr erforderlich, siehe Klappseite I.

Wand fertig verputzen und bis an Rohbauschutz verfliesen.

Bedienung,

siehe technische Produktinformation, 99.0438.xxx.

Wartung, siehe Klappseite III - IV

• Wasserzufuhr absperren.

• Spannungsversorgung ausschalten.

• Alle Teile prüfen, reinigen evtl. austauschen.

Servomotor kalibrieren, siehe Klappseite III,

Abb. [4] - [6].

Achtung: Der Servomotor muss außerhalb des

Spülkastens kalibriert werdern!

Hierbei darf der Servomotor nicht angeschlossen

sein.

Ersatzteile,

siehe Klappseite I (* = Sonderzubehör)

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden

Pflegeanleitung zu entnehmen.

Störung / Ursache / Abhilfe

Störung Ursache Abhilfe

LED in der Elektronik

blinkt ständig nach der

Kalibrierung

• Hindernis beim Kalibrieren - Kalibrierung erneut durchführen, dabei

sicherstellen, dass sich kein Hindernis im

Verstellbereich des Servomotors befindet

• Servomotor defekt - Servomotor austauschen

Keine Spülung • Wasserzufuhr unterbrochen - Vorabsperrung im Spülkasten öffnen

• Keine Spannung (LED in der Elektronik

blinkt nicht)

- Stromversorgung einschalten oder

Transformator austauschen

• Elektronik defekt (LED blinkt nicht oder

leuchtet dauernd)

- Elektronik austauschen

• Servomotor defekt - Servomotor austauschen

• Steckverbinder ohne Kontakt - Steckverbinder zusammenstecken

• Der Erfassungsbereich der Sensorik ist zu

gering eingestellt

- Erfassungsbereich mit Fernbedienung

(Sonderzubehör 36 407) erhöhen

• Servomotor und Elektronik sind nicht

miteinander abgeglichen

- Servomotor kalibrieren

Wasser fließt

ununterbrochen

• Ablaufventil schließt nicht - Ablaufventil warten oder austauschen, siehe

Technische Produktinformation des

Spülkastens

- Servomotor kalibrieren

Ungewollte Spülung • Der Erfassungsbereich der Sensorik ist zu

groß eingestellt

- Ein gegenüberliegendes Objekt wird erfasst.

Erfassungsbereich mit Fernbedienung

(Sonderzubehör 36 407) reduzieren

Spülmenge zu gering • Servomotor defekt oder nicht kalibriert

(Drehung wird nicht komplett ausgeführt)

- Servomotor austauschen oder kalibrieren

• Restwassermenge im Spülkasten zu hoch - Restwasserschieber am Ablaufventil nach

unten schieben

• Wassermenge im Spülkasten zu gering - Schwimmer des Füllventils nach oben drehen

Safety notes

Prevent danger resulting from damaged voltage

supply cables.

If damaged, the voltage supply cable must be

replaced by the manufacturer or his customer service

department or an equally qualified person.

• Installation is only possible in frost-free rooms.

• The control electronics are only suitable for indoor use.

• The 230 V connecting wire must not be fed into the cistern

and the transformer must not be installed in the cistern.

• The voltage supply must be separately switchable.

•Useonly genuine replacement parts and accessories.

The use of other parts will result in voiding of the warranty

and the CE identification, and could lead to injuries.

Technical data

• Supply voltage: 230 V AC

(transformator 230 V AC/12 V AC)

• Power consumption 4VA

• Wait time after flushing 5 s

• Minimum delay (2 – 10 s, adjustable) 7 s

• Detection zone according to Kodak Gray Card,

grey side, 8x10", landscape: 75 cm

• Type of protection

- Fitting IP 59K

- Transformer IP 55

Electrical test data

• Software class A

• Contamination class 2

• Rated surge voltage 2500 V

• Temperature for ball impact test 100 °C

The test for electromagnetic compatibility (interference

emission test) was performed at the rated voltage and rated

current.

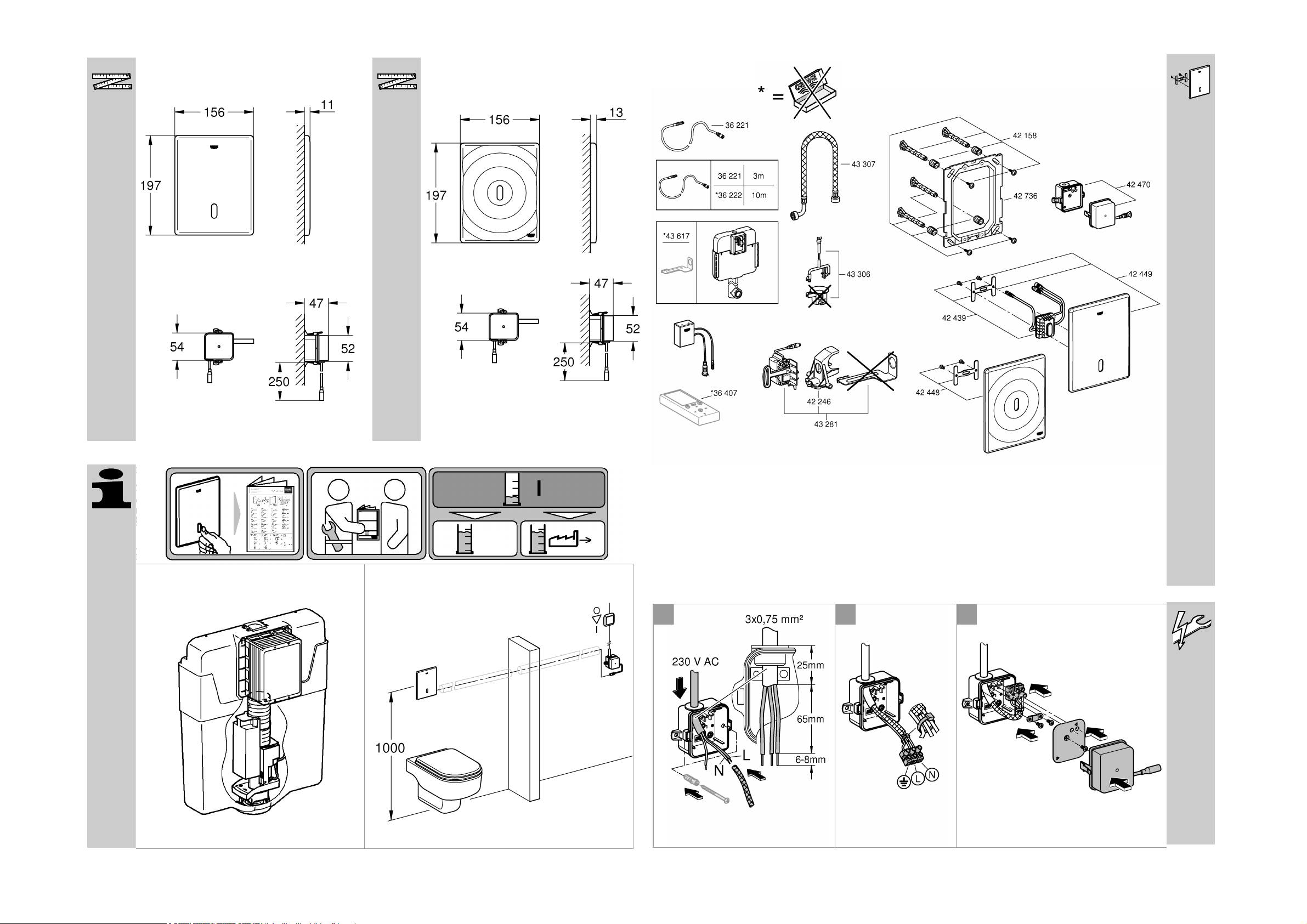

Electrical installation, see fold-out page I.

Electrical installation work must only be

performed by a qualified electrician. This work

must be carried out in accordance with the

regulations to IEC 60364-7-701 (corresponding to

VDE 0100 Part 701) as well as all national and local

regulations.

Only water-resistant round cables with max. outside diameter

of 6.0 to 8.5 mm may be used.

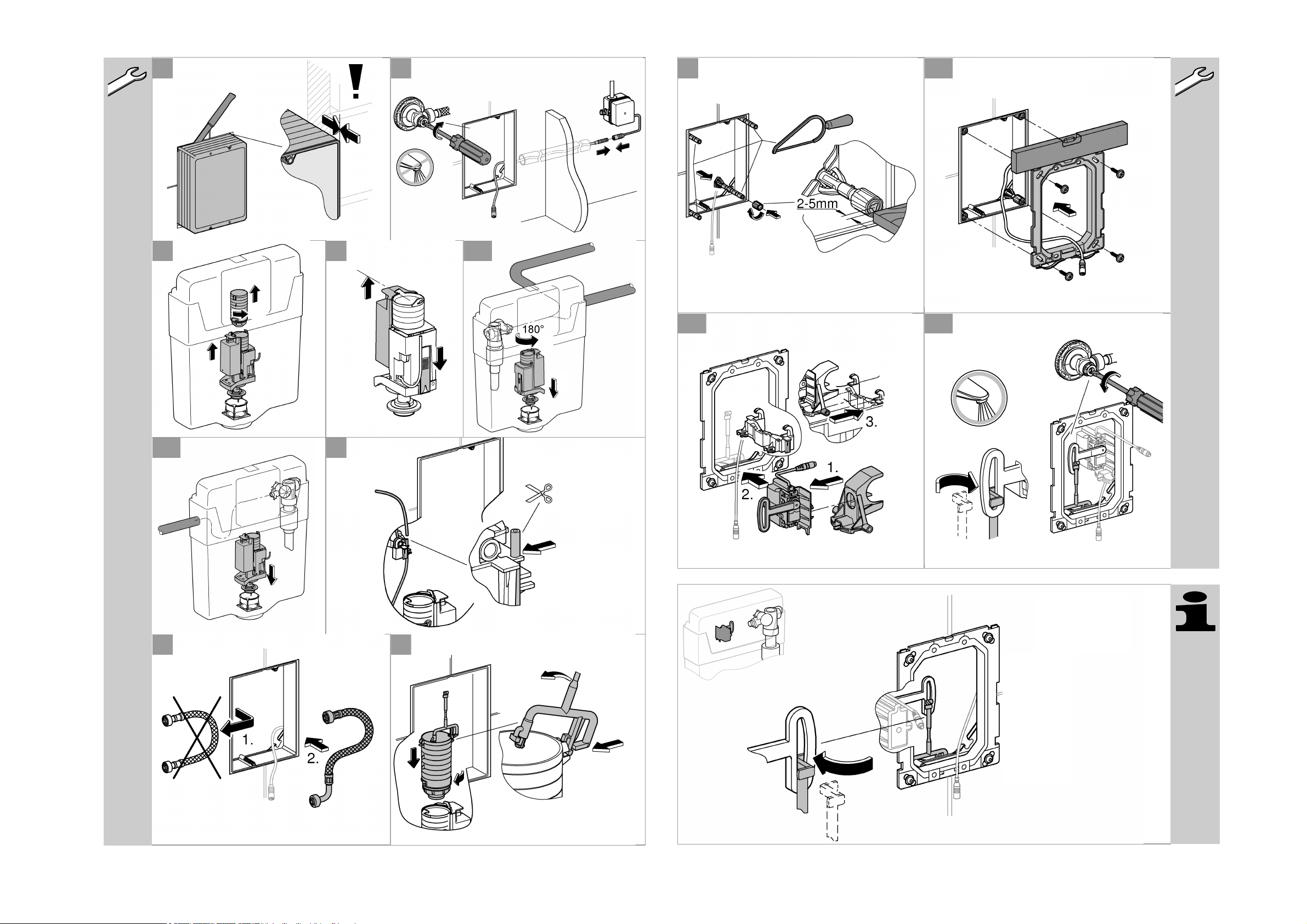

Installation, see fold-out page II - III

Make sure that the servo motor and electronic module

from the same packaged unit are installed (calibrated

at the factory).

A vacant tube is required for the line between transformer and

electronics, see fold-out page I.

Plaster and tile the wall, excluding the area of the structural

shell protection.

Operation,

see technical product information, 99.0438.xxx.

Maintenance, see fold-out page III - IV.

• Shut off water supply

• Switch off voltage supply

• Inspect and clean all components and replace if

necessary.

Calibrating the servo motor, see fold-out page III,

Fig. [4] - [6].

Caution: The servo motor must be calibrated outside

the cistern!

The servo motor must not be connected when

performing this operation.

Replacement parts,

see fold-out page I (* = special accessories).

Care

For directions on the care of this fitting, please refer to the

accompanying Care Instructions.

Fault/cause/remedy

Fault Cause Remedy

LED in electronics flashing

continuously after

calibration

• Obstacle during calibration - Perform calibration again, ensuring there is no

obstacle in the adjustment range of the servo

motor

• Servo motor defective - Replace servo motor

No flushing • Water supply interrupted - Open isolating valve in cistern

• No voltage (LED in electronics not

flashing)

- Switch on power supply or replace transformer

• Electronics defective (LED not flashing or

permanently on)

- Replace electronics

• Servo motor defective - Replace servo motor

• Plug-in connector without contact - Attach plug-in connector

• Detection zone of sensor system set too

low

- Increase detection zone using remote control

(special accessories 36 407)

• Servo motor and electronics not calibrated - Calibrate servo motor

Water flowing

continuously

• Waste not closing - Maintain or replace waste, see technical

product information for cistern

- Calibrate servo motor

Undesired flushing • Detection zone of sensor system set too

high

- An opposing object is detected. Reduce

detection zone using remote control

(special accessories 36 407)

Flow volume too low • Servo motor defective or not calibrated

(incomplete rotation)

- Replace or calibrate servo motor

• Residual flow rate in cistern too high - Push residual flow slider at waste downwards

• Flow rate in cistern too low - Turn float of filler valve upwards

Consignes de sécurité

Éviter les dangers entraînés par une tension

d’alimentation endommagée. En cas

d'endommagement du câble d’alimentation, le faire

remplacer par le fabricant, son service après-vente

ou une personne disposant des mêmes qualifications

afin d'éviter tout risque de blessure.

• Ne procéder à l’installation que dans un endroit à l’abri du gel.

• Le système électronique de commande ne doit être utilisé

que dans un endroit fermé.

• Ne pas faire passer le câble de raccordement de 230 V

dans le réservoir de chasse et ne pas monter le

transformateur dans le réservoir de chasse.

• L’alimentation électrique doit disposer d’un interrupteur

séparé.

• N’utiliser que des pièces de rechange et des accessoires

d’origine. L’utilisation d’autres pièces entraîne

automatiquement l’annulation de la garantie et du label CE,

ainsi qu’un risque de blessures.

Caractéristiques techniques

• Tension d’alimentation 230 V en c.a.

(transformateur 230 Vc.a./12 Vc.a.)

• Puissance consommée 4 VA

• Temps de blocage après une chasse: 5 s

• Temps de séjour minimal (réglable 2 à 10 s): 7 s

• Champ de détection selon Kodak Gray Card,

face grise, 8 x 10", format paysage: 75cm

• Type de protection

- Robinetterie IP 59K

- Transformateur IP 55

Données d’essai électriques

• Classe de logiciel A

• Degré de salissure 2

• Tension de choc de référence 2500 V

• Température de l’essai de dureté à la bille 100 °C

Le contrôle de la compatibilité électromagnétique (contrôle des

émissions de parasites) a été effectué avec la tension

nominale et le courant nominal.

Montage électrique, voir volet I.

Le montage électrique doit impérativement être

réalisé par un électricien! Les prescriptions

conformément à la norme CEI 60364-7-701

(selon VDE 0100 partie 701) ainsi que toutes

les prescriptions nationales et locales doivent être

respectées!

N’utiliser que des câbles ronds étanches de 6,0 à 8,5mm

de diamètre extérieur.

Installation, voir volet II - III.

Veiller à monter le servomoteur et le module électronique

provenant d'une même unité d'emballage (étalonnage en

usine).

Une gaine vide est nécessaire pour la conduite entre le

transformateur et le système électronique, voir volet I.

Enduire complètement le mur et le carreler jusqu'à la

protection d'installation provisoire.

Utilisation,

voir l'information technique, 99.0438.xxx.

Maintenance, voir volet III - IV.

• Couper l’alimentation en eau

• Couper l'alimentation électrique

• Contrôler et nettoyer toutes les pièces, les

remplacer le cas échéant.

Etalonnage du servomoteur, voir volet III,

fig. [4] - [6].

Attention: le servomoteur doit être étalonné hors du

réservoir de chasse!

Le servomoteur ne doit pas être raccordé.

Pièces de rechange,

voir volet I (* = accessoires spéciaux)

Entretien

Les consignes d'entretien de cette robinetterie figurent dans

les instructions d'entretien ci-jointes.

Pannes/Causes/Remèdes

Pannes Causes Remèdes

La LED du système

électronique clignote en

continu après l’étalonnage

• Obstacle pendant l’étalonnage - Procéder à un nouvel étalonnage en veillant

à ce qu’aucun obstacle ne se trouve dans

la plage de réglage du servomoteur

• Servomoteur défectueux - Remplacer le servomoteur

Pas de rinçage • Alimentation en eau coupée - Ouvrir le robinet d’arrêt dans le réservoir

de chasse

• Pas d'alimentation électrique (la LED du

système électronique ne clignote pas) - Mettre l'alimentation ou remplacer

le transformateur

• Système électronique défectueux (la LED

ne clignote pas ou reste allumée) - Remplacer le système électronique

• Servomoteur défectueux - Remplacer le servomoteur

• Pas de contact au niveau des fiches

de raccordement - Brancher les fiches de raccordement

• Le réglage du champ de détection du

capteur est trop faible - Augmenter le champ de détection au moyen de

la télécommande (accessoire spécial 36 407)

• Le servomoteur et l'électronique ne sont

pas synchronisés - Etalonner le servomoteur

L’eaus’écouleetnes’arrête

plus

• La bonde de vidage ne se ferme pas - Faire la maintenance de la bonde de vidage ou

la remplacer, voir l’information technique sur le

produit du réservoir de chasse

- Etalonner le servomoteur

Rinçage involontaire • Le réglage du champ de détection du

capteur est trop élevé - Un objet se trouve dans le champ de détection.

Réduire le champ de détection au moyen de la

télécommande (accessoire spécial 36 407)

Volume de chasse trop

faible

• Servomoteur défectueux ou non étalonné

(pas de rotation complète) - Remplacer ou étalonner le servomoteur

• Volume d'eau résiduelle trop élevé dans

le réservoir de chasse - Faire glisser le racloir de reste d’eau sur la

bonde de vidage vers le bas

• Quantité d’eau trop faible dans le réservoir

de chasse - Orienter le flotteur de la bonde de remplissage

vers le haut

Información de seguridad

Evitar peligros derivados del uso de cables de

alimentación de tensión dañados. En caso de daños

debe hacerse que el fabricante o su servicio de

postventa o una persona cualificada

correspondientemente sustituya el cable de

alimentación de tensión.

• La instalación solo puede efectuarse en recintos a prueba

de heladas.

• La electrónica de mando solo es adecuada para ser

utilizada dentro de recintos cerrados.

• El cable de conexión de 230 V no debe guiarse por el

interior de la cisterna y el transformador no debe montarse

tampoco en la cisterna.

• La alimentación de tensión debe ser conectable por

separado.

•Utilizarsolamente repuestos y accesorios originales. La

utilización de otros componentes conlleva la nulidad de la

garantía y del marcado CE y puede causar lesiones

personales.

Datos técnicos

• Tensión de alimentación 230 V CA

(transformador de 230 V CA/12 V CA)

• Consumo de potencia 4VA

• Tiempo de bloqueo tras una descarga: 5 s

• Tiempo mínimo de permanencia (ajustable 2 - 10 s): 7 s

• Zona de detección conforme a Kodak Gray Card,

lado gris, 8 x 10", formato oblongo: 75cm

• Tipo de protección

- Grifería IP 59K

- Transformador IP 55

Datos de comprobación eléctrica

• Clase de software A

• Clase de contaminación 2

• Sobretensión transitoria 2500 V

• Temperatura del ensayo de dureza 100 ºC

La comprobación de la compatibilidad electromagnética

(comprobación de emisión de interferencias) se ha llevado

a cabo con la tensión nominal y la corriente nominal.

Instalación eléctrica, véase la página

desplegable I

¡La instalación eléctrica solo deberá realizarla

un instalador electricista! ¡Se deberán seguir

las normas IEC 60364-7-701 (equiv. VDE 0100,

parte 701) así como todas las normas locales

y nacionales!

Únicamente se deberá utilizar cable redondo resistente

al agua con un diámetro exterior de 6,0 a 8,5mm.

Instalación, véase la página desplegable II - III

Hay que asegurarse de que el servomotor y el módulo

electrónico se monten de la misma unidad de

embalaje (calibrada de fábrica).

Para instalar el cable entre el transformador y la electrónica,

se requiere un tubo hueco, véase la página desplegable I.

Enlucir por completo la pared y alicatarla hasta la protección

de la construcción en bruto.

Utilisation,

véase la información técnica de productos,

99.0438.xxx.

Mantenimiento, véase la página

desplegable III - IV.

• Cerrar la alimentación de agua

• Desconectar la alimentación de tensión

• Verificar todas las piezas, limpiarlas y cambiarlas

en caso de necesidad.

Calibrar el servomotor, véase la página

desplegable III, fig. [4] - [6].

Atención: ¡El servomotor debe calibrarse fuera de la

cisterna!

Al hacerlo el servomotor no debe estar conectado.

Piezas de recambio

Véase la página desplegable I (* = accesorios

especiales)

Cuidados

Las indicaciones para los cuidados de esta grifería se

encuentran en las instrucciones de conservación adjuntas.

Error / Causa / Remedio

Error Causa Remedio

Después de la calibración,

el LED de la electrónica

sigue parpadeando

• Obstáculo encontrado durante la

calibración - Repetir la calibración asegurándose de que

no se encuentra ningún obstáculo en el área

de ajuste del servomotor

• Servomotor defectuoso - Sustituir el servomotor

Sin descarga • Alimentación de agua interrumpida - Abrir el bloqueo de seguridad de la cisterna

• No hay tensión (el LED de la electrónica

no parpadea) - Conectar la alimentación de corriente

o sustituir el transformador

• Sistema electrónico defectuoso (el LED no

parpadea o se ilumina permanentemente) - Sustituir la electrónica

• Servomotor defectuoso - Sustituir el servomotor

• Conexión de enchufe sin contacto - Enchufar el conector de enchufe

• La zona de detección del sistema sensor

ajustada es demasiado reducida - Aumentar la zona de detección con el mando

a distancia (Accesorio especial 36 407)

• El servomotor y la electrónica no están

calibrados entre sí - Calibrar el servomotor

Elaguasalecontinuamente • La válvula de desagüe no cierra - Realizar el mantenimiento de la válvula de

desagüe o sustituirla, véase la información

técnica de producto de la cisterna

- Calibrar el servomotor

Descarga no deseada • La zona de detección del sistema sensor

ajustada es demasiado amplia - Se detecta un objeto ubicado enfrente. Reducir

la zona de detección con el mando a distancia

(Accesorio especial 36 407)

Caudal de descarga

demasiado pequeño

• Servomotor defectuoso o no calibrado

(la rotación no se completa) - Sustituir o calibrar el servomotor

• Caudal de agua sobrante excesivo

en la cisterna - Deslizar la corredera de agua sobrante en

la válvula de desagüe

• Caudal de agua insuficiente en la cisterna - Girar hacia arriba el flotador de la válvula

de llenado

Informazioni sulla sicurezza

Evitare rischi dovuti alla presenza di cavi di

alimentazione di tensione danneggiati. In caso di

danneggiamento, il cavo di alimentazione di tensione

dovrà essere sostituito dal fabbricante o dal relativo

servizio assistenza tecnica oppure da persona di pari

qualifica.

• L’installazione deve essere eseguita solo in ambienti

antigelo.

• L’elettronica di comando è adatta per l’uso esclusivo in locali

chiusi.

• Nella cassetta di sciacquo non deve passare il cavo di

collegamento da 230 V e non deve esserci montato il

trasformatore.

• È necessario un interruttore separato per commutare

l’alimentazione di tensione.

• Impiegare solo pezzi di ricambio e accessori originali.

L'utilizzo di altre parti comporta il decadimento della

garanzia e del marchio CE e può provocare lesioni.

Dati tecnici

• Tensione di alimentazione 230 V AC

(Trasformatore 230 V AC/12 V AC)

• Potenza assorbita 4 VA

• Tempo di chiusura dopo uno sciacquo: 5 s

• Tempo di attesa minimo (2 - 10 s regolabili): 7 s

• Zona di rilevamento in base a Kodak Gray Card,

lato grigio, 8x10", formato orizzontale: 75cm

• Tipo di protezione

- Rubinetto IP 59K

- Trasformatore IP 55

Dati elettrici di prova

• Classe del software A

• Grado di inquinamento 2

• Tensione impulsiva di taratura 2500 V

• Temperatura di prova di durezza Brinell 100 °C

La prova per la compatibilità elettromagnetica (propagazione

disturbi) è stata eseguita con tensione e con corrente di taratura.

Collegamento elettrico, vedere il risvolto di

copertina I.

Il collegamento elettrico deve essere effettuato

solo da un elettricista specializzato. Durante il

collegamento osservare le norme IEC 60364-7-701

(corrispondenti alle norme VDE 0100 parte 701)

nonché tutte le norme nazionali e locali in materia!

Utilizzare esclusivamente un cavo rotondo resistente all’acqua

dal diametro esterno di 6,0 - 8,5mm.

Installazione, vedere risvolto di copertina II - III.

Fare attenzione che il servomotore e il modulo

dell'elettronica siano montati prendendoli dalla stessa

confezione (tarati in fabbrica).

Per la tubazione tra trasformatpore ed elettronica è necessaria

una guaina, vedere risvolto di copertina I.

Rifinire la parete e applicare le iastrelle fino alla protezione

muro grezzo.

Utilizzo,

vedere le informazioni tecniche, 99.0438.xxx.

Manutenzione, vedere risvolto di copertina III - IV.

• Chiudere l’erogazione dell’acqua

• Disattivare l'alimentazione di tensione

• Controllare, pulire ed eventualmente sostituire tutti i

pezzi.

Calibrazione del servomotore, vedere il risvolto di

copertina III, fig. [4] - [6].

Attenzione: La calibrazione del servomotore deve

avvenire all'esterno della cassetta!

Per far ciò il servomotore non deve essere

collegato.

Pezzi di ricambio

vedere il risvolto di copertina I (* = accessori speciali ).

Manutenzione ordinaria

Le avvertenze relative alla manutenzione ordinaria del

presente rubinetto sono riportate nelle istruzioni per la cura

del prodotto accluse.

Guasto / Causa / Rimedio

Informatie m.b.t. de veiligheid

Voorkom gevaar als gevolg van beschadigde

voedingskabels. Bij beschadiging moet de

voedingskabel door de fabrikant of de klantenservice

of door in gelijke mate geschoold personeel worden

vervangen.

• De installatie mag alleen in een vorstbestendige ruimte

plaatsvinden.

• De regelelektronica is uitsluitend geschikt voor het gebruik

in gesloten ruimtes.

• De 230 V aansluitkabel mag niet door het spoelreservoir

worden geleid en de transformator mag niet in het

spoelreservoir worden gemonteerd.

• De voeding moet afzonderlijk kunnen worden geschakeld.

•Gebruikuitsluitend originele reserveonderdelen en

accessoires. Door het gebruik van andere onderdelen

vervallen de garantie en het CE-keurmerk en kunnen

verwondingen optreden.

Technische gegevens

• Voedingsspanning 230 V AC

(transformator 230 V AC/12 V AC)

• Opgenomen vermogen 4VA

• Blokkeertijd na een spoeling: 5 s

• Min. verblijfsduur (2 - 10 sec. instelbaar): 7 s

• Detectiebereik volgens Kodak Gray Card,

grijze kant, 8x10", liggend: 75cm

• Klassering

- Kraan IP 59K

- Transformator IP 55

Elektrische testgegevens

• Softwareklasse A

• Verontreinigingsgraad 2

• Bemeten stootspanning: 2500 V

• Temperatuur van de kogeldruktest: 100°C

De test van de elektromagnetische verdraagbaarheid

(storingstest) werd uitgevoerd met de bemeten spanning

en de bemeten stroom.

Guasto Causa Rimedio

Il LED dell'elettronica

lampeggia continuamente

dopo la calibrazione

• Calibrazione ostacolata - Ripetere la calibrazione verificando l'assenza

di interferenze nel campo di regolazione del

servomotore

• Servomotore guasto - Sostituire il servomotore

Nessuna erogazione • Alimentazione acqua interrotta - Aprire la valvola d’intercettazione all'interno

della cassetta

• Mancanza di tensione (il LED

dell'elettronica non lampeggia) - Inserire l’alimentazione o sostituire il

trasformatore

• Elettronica difettosa (il LED non

lampeggia o lampeggia continuamente) - Sostituire l'elettronica

• Servomotore guasto - Sostituire il servomotore

• Connettore senza contatto - Collegare il connettore

• La zona di rilevamento sensori

è impostata troppo piccola - Aumentare la zona di rilevamento con il

telecomando (accessorio speciale 36 407)

• Servomotore ed elettronica non sono

calibrati tra di loro - Calibrare il servomotore

Erogazione continua • Mancata chiusura valvola di scarico - Eseguire la manutenzione della valvola di scarico

o sostituirla, consultare le informazioni tecniche

sul prodotto relative alla cassetta di sciacquo

- Calibrare il servomotore

Erogazione non voluta • La zona di rilevamento sensori

è impostata troppo grande - È stato rilevato un oggetto di fronte. Ridurre

la zona di rilevamento con il telecomando

(accessorio speciale 36 407)

Quantità di sciacquo

troppo scarsa

• Servomotore guasto o non tarato

(non c’è rotazione completa) - Sostituire o tarare il servomotore

• Flusso d'acqua residua eccessivo nella

cassetta di sciacquo - Spostare verso il basso la valvola di

distribuzione dell’acqua residua posta sulla

valvola di scarico.

• Flusso d'acqua insufficiente nella cassetta

di sciacquo - Ruotare verso l’alto il galleggiante della valvola

di riempimento

Elektrische installatie, zie uitvouwbaar blad I.

De elektrische installatie mag uitsluitend door een

elektromonteur worden uitgevoerd! Daarbij

moeten de voorschriften volgens IEC 60364-7-701

(komt overeen met VDE 0100 deel 701) alsmede

alle nationale en lokale voorschriften in acht

worden genomen.

Er mogen alleen waterbestendige ronde kabels met een

buitendiameter van max. 6,0 tot 8,5mm worden gebruikt.

Installatie, zie uitvouwbaar blad II - III.

Monteer altijd een servomotor en elektronicamodule

uit dezelfde verpakkingseenheid (af fabriek

gekalibreerd).

Voor de kabel tussen de transformator en de elektronica is een

lege buis vereist, zie uitvouwbaar blad I.

Bepleister de muur en breng tegels aan tot tegen de

beschermkap.

Bediening,

zie de technische productinformatie, 99.0438.xxx.

Onderhoud, zie uitvouwbaar blad III - IV.

• Sluit de watertoevoer af

• Schakel de voeding uit

• Controleer, reinig en vervang eventueel alle

onderdelen.

Servomotor kalibreren, zie uitvouwbaar blad III,

afb. [4] - [6].

Attentie: de servomotor moet buiten het

spoelreservoir worden gekalibreerd!

Hierbij mag de servomotor niet aangesloten zijn.

Reserveonderdelen

zie uitvouwbaar blad I (* = speciaal toebehoren).

Reiniging

De aanwijzingen voor de reiniging van deze kraan vindt

u in het bijgaande onderhoudsvoorschrift.

Storing / Oorzaak / Oplossing

Storing Oorzaak Oplossing

LED in de elektronica blijft

na het kalibreren

knipperen

• Obstakel bij het kalibreren - Systeem opnieuw kalibreren, daarbij nagaan

of er zich geen obstakel in het verstelbereik

van de servomotor bevindt

• Servomotor defect - Servomotor vervangen

Geen spoeling • Watertoevoer onderbroken - Voorafsluiter in spoelreservoir openen

• Geen spanning (LED in de elektronica

knippert niet)

- Voeding inschakelen of transformator

vervangen

• Elektronica defect (LED knippert niet

of brandt constant)

- Elektronica vervangen

• Servomotor defect - Servomotor vervangen

• Aansluitstekker heeft geen contact - Stekkerverbinding in elkaar steken

• Het detectiebereik van de sensoren is te

klein ingesteld

- Detectiebereik met afstandsbediening

(speciaal toebehoren 36 407) vergroten

• Servomotor en elektronica zijn onderling

niet gesynchroniseerd

- Servomotor kalibreren

Water stroomt continu • Afsluiter sluit niet - Afsluiter onderhouden of vervangen, zie

Technische productinformatie van het

spoelreservoir

- Servomotor kalibreren

Onbedoelde spoeling • Het detectiebereik van de sensoren

is te groot ingesteld

- Een tegenoverliggend object wordt

gedetecteerd. Detectiebereik met

afstandsbediening (speciaal

toebehoren 36 407) verkleinen

Te weinig spoelvolume • Servomotor defect of niet gekalibreerd

(draaibeweging wordt niet compleet

uitgevoerd)

- Servomotor vervangen of kalibreren

• Er blijft teveel water achter in het

spoelreservoir

- Restwaterschuif op de afsluiter omlaag

schuiven

• Er zit te weinig water in het spoelreservoir - Vlotter van het vulventiel omhoog draaien

Säkerhetsinformation

Undvik fara pga skadade

spänningsförsörjningskablar. Om

spänningsförsörjningskabeln är skadad måste den

bytas ut av tillverkaren eller kundservice eller en

liknande kvalificerad person.

• Installationen får bara utföras i frostfria utrymmen.

• Styrelektroniken är bara lämplig för användning i stängda

utrymmen.

• 230 V-anslutningskabeln får inte ledas in i vattenbehållaren

och transformatorn får inte monteras i vattenbehållaren.

• Spänningsförsörjningen måste kunna kopplas separat.

•Använd endast original reservdelar och tillbehör.

Användningen av andra delar medför att garantin samt CE-

märkningen inte längre gäller och kan leda till personskador.

Tekniska data

• Försörjningsspänning 230 V AC

(transformator 230 V AC/12 V AC)

• Effektupptagning 4 VA

• Spärrtid efter en spolning: 5 sek.

• Min. vilotid (kan ställas in på 2–10 sek.): 7 sek.

• Mottagningsområde enligt Kodak Gray Card,

grå sida, 8x10”, tvärformat: 75cm

• Skyddstyp

- Blandare IP 59K

- Transformator IP 55

Elektriska kontrolldata

• Software-klass A

• Föroreningsgrad 2

• Mätspänning 2500 V

• Temperatur för kultryckskontroll 100 °C

Kontrollen av den elektromagnetiska känsligheten (störkontroll)

genomfördes med mätspänningen och mätströmmen.

Elinstallation, se utvikningssida I.

Elinstallationen får endast utföras av en

utbildad elinstallatör! Beakta föreskrifterna

enligt IEC 60364-7-701 (motsv. VDE 0100 del 701)

samt alla nationella och lokala föreskrifter!

Bara en vattentålig rundkabel med 6,0 till 8,5mm ytterdiameter

får användas.

Installation, se utvikningssida II - III.

Det är viktigt att servomotorn och elektronikmodulen

monteras från samma förpackningsenhet (kalibrerad

från fabrik).

Ett tomrör är nödvändigt som ledning mellan transformatorn och

elektroniken, se utvikningssidan I.

Putsa färdigt väggen och kakla fram till skyddet.

Demontera vinkeln från vattenanslutningen,

se utvikningssida IV.

Betjäning,

se den tekniska produktinformationen, 99.0438.xxx.

Underhåll, se utvikningssida III - IV.

• Spärra vattentillförseln

• Koppla från spänningsförsörjningen

• Kontrollera och rengör alla delar, byt vid behov.

Kalibrering av servomotor, se utvikningssida III fig. [4] - [6].

Observera: Servomotorn måste kalibreras utanför

vattenbehållaren!

Servomotorn får då inte vara ansluten.

Reservdelar

se utvikningssida I (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade

skötselanvisningen.

Störning/Orsak/Åtgärd

Sikkerhedsoplysninger

Undgå fare på grund af beskadigede

spændingsforsyningsledninger. Ved beskadigelser

skal spændingsforsyningsledningen udskiftes enten

af producenten, dennes kundeservice eller en

tilsvarende kvalificeret person.

• Installationen må kun foretages i frostsikre rum.

• Styreelektronikken er kun egnet til brug i lukkede rum.

• 230 V-tilslutningskablet må ikke føres ind i cisternen,

og transformatoren må ikke monteres i cisternen.

• Spændingsforsyningen skal kunne til-/frakobles separat.

• Anvend kun originale reserve- og tilbehørsdele.

Anvendes der andre dele, er garantien og CE-mærkningen

ikke længere gældende. Det kan desuden medføre

tilskadekomst.

Tekniske data

• Forsyningsspænding 230 V AC

(Transformator 230 V AC/12 V AC)

• Ydelse 4 VA

• Spærretid efter en skylning: 5 sek.

• Minimumsopholdstid (kan indstilles til 2-10 sek.): 7 sek.

• Registreringsområde med Kodak Gray Card,

grå side, 8x10", tværformat: 75cm

• Beskyttelsesart

- Armatur IP 59K

- Transformator IP 55

Elektriske prøvningsdata

• Softwareklasse A

• Forureningsgrad 2

• Dimensioneret stødspænding 2.500 V

• Temperatur på kugletrykprøvning 100 °C

Den elektromagnetiske kompatibilitet (emissionskontrol)

er blevet kontrolleret med den dimensionerede spænding

og mærkestrømmen.

Elinstallation, se foldeside I.

Elinstallationen må kun foretages af en autoriseret

elinstallatør! Følg forskrifterne iht. IEC 60364-7-701

(svarende til VDE 0100, del 701) samt alle nationale

og lokale forskrifter!

Der må kun anvendes et vandfast rundt kabel med en

udvendig diameter på 6,0 til 8,5mm.

Installation, se foldeside II - III.

Sørg for, at den servomotor og det elektronikmodul,

der monteres, stammer fra samme pakningsenhed

(kalibreret fra fabrikken).

Der skal være et tomt rør mellem transformatoren

og elektronikken, se foldeside I.

Puds væggen færdig, og sæt fliser op indtil råmurbeskyttelsen.

Demonter vinklen fra vandtilslutningen, se foldeside IV.

Störning Orsak Åtgärd

LED i elektroniken blinkar

permanent efter

kalibreringen

• Hinder vid kalibrering - Genomför kalibreringen på nytt, se då till att

inga hinder finns inom servomotorns

inställningsområde

• Servomotor defekt - Byte av servomotor

Ingen spolning • Avbrott i vattentillförseln - Öppning av säkerhetsspärr i vattenbehållare

• Ingen spänning (LED i elektroniken

blinkar inte)

- Koppla in strömförsörjning eller byt

transformator

• Elektronik defekt (LED blinkar inte

eller lyser permanent)

- Byta elektronik

• Servomotor defekt - Byte av servomotor

• Stickförbindningen utan kontakt - Anslut stickförbindningen

• Sensorernas mottagningsområde inställt

för litet

- Öka mottagningsområde med fjärrkontroll

(extra tillbehör 36 407)

• Servomotor och elektronik är inte

kalibrerade med varandra

- Kalibrera servomotor

Vattnet rinner permanent • Avtappningsventilen stänger inte - Utför underhåll på avtappningsventilen eller

byt ut den, se vattenbehållarens tekniska

produktinformation.

- Kalibrera servomotor

Oavsiktlig spolning • Sensorernas mottagningsområde inställt

för stort

- Ett motstående objekt identifieras. Reducera

mottagningsområdet med fjärrkontrollen

(extra tillbehör 36 407)

Spolningsmängd för liten • Servomotor defekt eller inte kalibrerad

(roterar inte helt)

- Byt ut eller kalibrera servomotorn

• Restvattenmängd i vattenbehållare för stor - Skjut restvattenreglaget på

avtappningsventilen nedåt.

• Vattenmängd i vattenbehållare för liten - Vrid påfyllningsventilens flottör uppåt

Betjening,

se tekniske produktinformation, 99.0438.xxx.

Vedligeholdelse, se foldeside III - IV.

• Luk for vandtilførslen

• Sluk for spændingsforsyningen

• Kontroller alle dele, rens dem, udskift dem evt.

Kalibrering af servomotor, se foldeside III,

ill. [4] - [6].

Vigtigt: Servomotoren skal kalibreres uden for

cisternen!

Servomotoren må ikke være tilsluttet imens.

Reservedele

se foldeside I (* = specialtilbehør).

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført

i den vedlagte vedligeholdelsesvejledning.

Fejl/årsag/afhjælpning

Fejl Årsag Afhjælpning

LED'en på elektronikken

blinker konstant efter

kalibreringen

• Forhindring under kalibreringen - Udfør kalibreringen på ny, og kontrollér i den

forbindelse, at der ikke er forhindringer

i servomotorens indstillingsområde

• Servomotor defekt - Udskift servomotor

Ingen skylning • Vandtilførslen er afbrudt - Åbn afspærring i cisternen

• Ingen spænding (LED i elektronikken

blinker ikke)

- Slå strømforsyningen til, eller udskift

transformatoren

• Elektronikken er defekt (LED blinker ikke

eller lyser konstant)

- Udskift elektronikken

• Servomotor defekt - Udskift servomotor

• Stikforbindelsen har ikke kontakt - Sæt stikforbindelsen sammen

• Følerens registreringsområde er indstillet,

så det er for lille

- Forøg registreringsområdet med

fjernbetjeningen (specialtilbehør 36 407)

• Servomotor og Elektronik er ikke tilpasset

hinanden

- Kalibrer servomotor

Vandet løber uafbrudt • Afløbsventil lukker ikke - Vedligehold eller udskift afløbsventilen, se den

tekniske produktinformation vedrørende

cisternen

- Kalibrer servomotor

Utilsigtet skylning • Følermekanismens registreringsområde

er indstillet, så det er for stort

- Der registreres et objekt, der ligger overfor.

Formindsk registreringsområdet med

fjernbetjeningen (specialtilbehør 36 407)

Skyllemængde for lille • Servomotor defekt eller ikke kalibreret

(drejning udføres ikke helt)

- Udskift eller kalibrer servomotor

• Den resterende vandmængde i cisternen

er for høj

- Skub restvandsskubberen på afløbsventilen

nedad

• Vandmængden i cisternen er for lille - Drej påfyldningsventilens svømmer opad

Sikkerhetsinformasjon

Skadde spenningsforsyningsledninger representerer

fare og må unngås. Ved skade må

spenningsforsyningsledningen skiftes ut av

produsenten, produsentens kundeservice eller av

tilsvarende kvalifisert person.

• Må bare installeres i frostsikre rom.

• Styreelektronikken er utelukkende egnet til bruk

i lukkede rom.

• 230 V-tilkoblingskabelen må ikke legges til cisternen,

og transformatoren må ikke monteres i cisternen.

• Spenningsforsyningen må kunne kobles separat.

•Bruk kun originale reservedeler og tilbehør. Bruk av

andre deler medfører at garantien opphører og CE-merket

blir ugyldig, og kan føre til personskader.

Tekniske data

• Forsyningsspenning 230 V AC

(transformator 230 V AC / 12 V AC)

• Effektopptak 4 VA

• Sperretid etter en spyling: 5 s

• Minste oppholdsvarighet (justerbar 2–10 s): 7 s

• Registreringsområde iht. Kodak Gray Card,

grå side, 8x10", tverrformat: 75cm

• Beskyttelse

- Armatur IP 59K

- Transformator IP 55

Elektriske kontrolldata

• Programvareklasse A

• Forurensningsklasse 2

• Tillatt støtspenning 2500 V

• Temperatur ved kuletrykkontroll 100 °C

Kontrollen med hensyn til elektromagnetisk kompatibilitet

(støyutslippskontroll) er utført med merkespenning og

merkestrøm.

Elektroinstallasjon, se utbrettside I

Elektroinstallasjon må kun utføres av godkjent

elektriker. Overhold forskriftene i henhold til

IEC 60364-7-701 (hhv. VDE 0100 del 701) samt

alle nasjonale og lokale forskrifter!

Det må kun brukes vannbestandig rundkabel med ytre

diameter på 6,0 til 8,5mm.

Installering, se utbrettside II - III.

Pass på at servomotoren og elektronikkmodulen fra

samme forpakningsenhet blir montert (kalibrert på

fabrikken).

Et tomrør er nødvendig for ledningen mellom transformatoren

og elektronikken, se utbrettside I.

Veggen pusses ferdig og flislegges fram til

beskyttelsesdekselet.

Demonter vinkelrøret fra vanntilkoblingen, se

utbrettside IV.

Betjening,

se teknisk produktinformasjon, 99.0438.xxx.

Vedlikehold, se utbrettside III - IV.

• Stenge vanntilførselen

• Koble fra spenningsforsyningen

• Kontroller alle delene, rengjør og skift eventuelt ut.

Kalibrere servomotoren, se utbrettside III,

bilde [4] - [6].

Merk: Servomotoren må kalibreres utenfor cisternen!

Servomotoren skal ikke være tilkoblet.

Reservedeler

se utbrettside I (* = ekstra tilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte

pleieveiledning.

Feil / årsak / tiltak

FIN

Turvallisuusohjeet

Vioittuneet virransyöttökaapelit aiheuttavat vaaraa.

Jos virransyöttökaapeli on vaurioitunut, siinä

tapauksessa valmistajan tai tämän valtuuttaman

huoltoasentajan tai muun pätevän henkilön tulee

vaihtaa se uuteen.

• Asennuksen saa tehdä vain pakkaselta suojatuissa tiloissa.

• Ohjauselektroniikka on tarkoitettu yksinomaan sisätiloissa

käytettäväksi.

• 230 V -liitäntäjohtoa ei saa johtaa huuhtelusäiliöön eikä

muuntajaa saa asentaa huuhtelusäiliöön.

• Virransyötön täytyy olla erikseen kytkettävä.

•Käytävain alkuperäisiä varaosia ja lisätarvikkeita.

Muiden osien käyttö johtaa takuun ja CE-tunnusmerkinnän

raukeamiseen ja voi aiheuttaa onnettomuuksia.

Tekniset tiedot

• Syöttöjännite 230 V AC

(muuntaja 230 V AC/12 V AC)

• Ottoteho 4 VA

• Estoaika huuhtelun jälkeen: 5 s

• Vähimmäisoloaika (säädettävissä 2 - 10 s): 7 s

• Tunnistusalue Kodak Gray Cardin mukaan,

harmaa sivu, 8x10”, poikittaiskoko: 75cm

• Suojauslaji

- Hana IP 59K

- Muuntaja IP 55

Sähköiset tarkastustiedot

• Ohjelmistoluokka A

• Likaantumisaste 2

• Nimellinen syöksyjännite 2500 V

• Brinellin kovuuskokeen lämpötila 100 °C

Sähkömagneettisen mukautuvuuden tarkastus (häiriösäteilyn

tarkastus) on tehty nimellisjännitteellä ja nimellisvirralla.

Feil Årsak Tiltak

Elektronikkens lysdiode

blinker konstant etter

kalibreringen

• Hindring under kalibreringen - Utfør kalibreringen på nytt. Kontroller at det

ikke finnes noen hindring i justeringsområdet

til servomotoren

• Servomotoren er defekt - Skift ut servomotoren

Ingen spyling • Vanntilførselen er brutt - Åpne forsperren i cisternen

• Ingen spenning (elektronikkens lysdiode

blinker ikke)

- Slå på strømtilførselen, eller skift ut

transformatoren

• Elektronikken er defekt (lysdioden blinker

ikke eller lyser konstant)

- Skift ut elektronikken

• Servomotoren er defekt - Skift ut servomotoren

• Stikkontakten ikke satt i - Sett i stikkontakten

• Innstilt registreringsområde for

sensorikken er for lite

- Øk registreringsområdet med fjernstyringen

(spesielt tilbehør 36 407)

• Servomotoren og elektronikken er ikke

justert i forhold til hverandre

- Kalibrer servomotoren

Vannet renner uavbrutt • Avløpsventilen lukker ikke - Vedlikehold eller skift ut avløpsventilen,

se cisternens tekniske produktinformasjonen

- Kalibrer servomotoren

Uønsket spyling • Innstilt registreringsområde for

sensorikken er for stort

- Et objekt på motsatt side registreres. Reduser

registreringsområdet med fjernstyringen

(ekstra tilbehør 36 407)

For liten spylemengde • Servomotoren er defekt eller ikke kalibrert

(fullstendig dreiing foretas ikke)

- Skift ut eller kalibrer servomotoren

• Restvannmengden i cisternen er for stor - Skyv restvannventilen på avløpsventilen

nedover

• For liten vannmengde i cisternen - Drei påfyllingsventilens flottør lenger opp

Sähköasennukset, ks. taitesivu II.

Sähköasennukset saa suorittaa ainoastaan

valtuutettu sähköasentaja! Tällöin on noudatettava

IEC 60364-7-701 (vast. VDE 0100 osa 701) mukaisia

määräyksiä sekä kaikkia maakohtaisia ja

paikallisia määräyksiä!

Asennuksessa saa käyttää vain pyöreätä, vesitiivistä johtoa,

jonka ulkohalkaisija on 6,0 - 8,5mm.

Asennus, ks. taitesivu II - III

Aina on varmistettava, että asennettava servomoottori

ja elektroniikkamoduuli ovat samasta

pakkausyksiköstä (kalibroitu tehtaalla).

Muuntajan ja elektroniikkayksikön väliselle johdolle tarvitaan

tyhjä putki, ks. taitesivu I.

Rappaa seinä valmiiksi ja laatoita se kotelon kanteen asti.

Irrota kulmapala vesiliitännästä, katso kääntöpuolen

sivu IV.

Käyttö,

ks. tekninen tuotetiedote, 99.0438.xxx.

Huolto, katso kääntöpuolen sivu III - IV.

• Sulje vedentulo

• Katkaise virransyöttö

• Tarkasta, puhdista ja tarvittaessa vaihda kaikki osat.

Servomoottorin kalibrointi, ks. taitesivu III,

kuva [4] - [6].

Huomio: Servomoottori täytyy kalibroida

huuhtelusäiliön ulkopuolella!

Servomoottori ei saa tällöin olla kytkettynä.

Varaosat

Katso kääntöpuolen sivu I (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana

olevassa hoito-oppaassa.

Häiriö / syy / korjaus

Häiriö Syy Korjaus

LED

elektroniikkayksikössä

jää vilkkumaan

kalibroinnin jälkeen

• Este kalibroinnin yhteydessä - Suorita kalibrointi uudelleen varmistaen

samalla, ettei servomoottorin liikealueella

ole mitään esteitä

• Servomoottori rikki - Vaihda servomoottori

Huuhtelu ei toimi • Vedensyöttö katkennut - Avaa huuhtelusäiliössä oleva katkaisin

• Ei jännitettä (elektroniikkayksikön LED

ei vilku)

- Kytke virransyöttö tai vaihda muuntaja

• Elektroniikka viallinen (LED ei vilku tai

palaa jatkuvasti)

- Vaihda elektroniikkayksikkö

• Servomoottori rikki - Vaihda servomoottori

• Pistoliittimen kosketushäiriö - Kytke pistoliitin kunnolla paikalleen

• Tunnistinlaitteiston tunnistusalue on

säädetty liian pieneksi

- Suurenna tunnistusaluetta kauko-ohjaimella

(lisätarvike 36 407)

• Servomoottoria ja elektroniikkaa ei ole

sovitettu toisiinsa

- Kalibroi servomoottori

Vesi virtaa tauotta • Poistoventtiili ei sulkeudu - Huolla tai vaihda poistoventtiili, ks.

huuhtelusäiliön tekniset tuotetiedot

- Kalibroi servomoottori

Ei-haluttu huuhtelu • Tunnistimen tunnistusalue on säädetty

liian suureksi

- Järjestelmä tunnistaa vastapäätä olevan

esineen. Pienennä tunnistusaluetta

kauko-ohjaimella (lisätarvike 36 407)

Huuhtelumäärä liian pieni • Servomoottori viallinen tai kalibroimaton

(kiertoliike vajaa)

- Vaihda tai kalibroi servomoottori

• Huuhtelusäiliöön jäävä vesimäärä liian

suuri

- Työnnä poistoventtiilissä oleva

jäännösvesiluisti alas

• Huuhtelusäiliön vesimäärä liian vähäinen - Kierrä täyttöventtiilin uimuria ylöspäin

Other manuals for Tectron 38 698

This manual suits for next models

Table of contents

Languages:

Other Grohe Plumbing Product manuals

Grohe

Grohe 37 018 User manual

Grohe

Grohe 19 369 User manual

Grohe

Grohe Geneva User manual

Grohe

Grohe 32 824 User manual

Grohe

Grohe Bau Cosmopolitan E User manual

Grohe

Grohe Euroeco Cosmopolitan E 36 274 User manual

Grohe

Grohe 30 383 User manual

Grohe

Grohe 06490XX0 User manual

Grohe

Grohe GROHTHERM 2000 34 174 User manual

Grohe

Grohe 320XX User manual

Grohe

Grohe GROHTHERM 3000 COSMOPOLITAN 19 568 User manual

Grohe

Grohe Geneva 25 506 User manual

Grohe

Grohe Grohtherm 2000 New User manual

Grohe

Grohe Get 30 197 User manual

Grohe

Grohe 36 264 User manual

Grohe

Grohe Zedra User manual

Grohe

Grohe 36 343 User manual

Grohe

Grohe 37 145 User manual

Grohe

Grohe Rapid SL 38 511 User manual

Grohe

Grohe Ladylux Pro User manual

Grohe

Grohe BAULOOP 20 225 User manual

Grohe

Grohe Eurodisc 33 179 User manual

Grohe

Grohe ZEDRA TOUCH 30 219 User manual

Grohe

Grohe 34 212 User manual

Popular Plumbing Product manuals by other brands

Spectrum Brands

Spectrum Brands Pfister Park Avenue LG40-FE0 Quick installation guide

American Standard

American Standard Heritage Bidet 5034 installation instructions

baliv

baliv WT-220 instructions

Toto

Toto MONO TX605KMBR quick start guide

Hans Grohe

Hans Grohe Picta 13714000 Instructions for use

Showa

Showa A Series instruction manual

Whitehall

Whitehall 8193 Installation, operation & maintenance manual

Elkay

Elkay SC1515 Series Specifications

Hans Grohe

Hans Grohe Ecostat 1001 SL Care 13284000 Instructions for use/assembly instructions

Toto

Toto ALISEI TX115LX Installation

Wedi

Wedi Fundo Primo Assembly instruction

Berkey

Berkey Water View troubleshooting guide

Kohler

Kohler Avid T97367-4-BN installation guide

Hans Grohe

Hans Grohe Finoris 230 2jet 76063 Series Instructions for use/assembly instructions

Hans Grohe

Hans Grohe Raindance E 27373 1 Series Installation/User Instructions/Warranty

HOLL'S

HOLL'S Venetian Installation handbook

ROGERSELLER

ROGERSELLER Arq 3606003301 installation instructions

Riluxa

Riluxa DOUBLE VASQUE EN CORIAN TORONTO Installation, safe use and maintenance instruccions
