Grohe Blue Home 36 407 User manual

DESIGN + ENGINEERING
GROHE GERMANY
www.grohe.com
D
Bedienungsanleitung............1
H
Használati útmutató.......1051
GB
Operating instructions........81
P
Instruções de utilização..1126
F
Notice D‘utilisation............161
TR
Kullanma kılavuzu..........1201
RUS
Инструкция по
эксплуатации...................241
SK
Návod na obsluhu...........1276
I
Istruzioni per l'uso.............301
SLO
Navodila za uporabo.......1351
NL
Gebruikershandleiding.....376
HR
Upute za uporabu...........1426
S
Bruksanvisning.................451
BG
Упътване за
експлоатация................1501
DK
Betjeningsvejledning........526
EST
Kasutusjuhend...............1576
N
Bruksanvisning.................601
LV
Lietošanas instrukcija.....1651
FIN
Käyttöohjeet.....................676
LT
Naudojimo instrukcija.....1726
PL
Instrukcja obsługi..............751
RO
Manual de utilizare.........1801
UAE
.........................................826
CN
操作指南 ...................1876
GR
Oδηγίες χρήσης................901
UA
Інструкція з
експлуатації...................1951
CZ
Návod k obsluze..............976
RUS
Инструкция по
эксплуатации.................2026
36 407
INT00004/ÄM 233634/09.16
ΕΎϤϴϠόΗ ϞϴϐθΘϟ΍

Inhalt 1
Informationen allgemein . . . . . . . . . . . . . . . . . . . . . . . . 6
Anwendungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Zulassung und Konformität. . . . . . . . . . . . . . . . . . . . . . 6
Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Tasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bedienung allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fernbedienung einschalten . . . . . . . . . . . . . . . . . . . . 10
Fernbedienung ausschalten . . . . . . . . . . . . . . . . . . . . 10
Sprache einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Demo Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Empfangsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fernbedienung ausrichten . . . . . . . . . . . . . . . . . . . . . 13
Bedienung von Armaturen mit bidirektionaler
Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Verbindung zur Armatur herstellen. . . . . . . . . . . . . . . 14
Monitoring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2
Inhalt
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 16
Öffnungs- und Schließzyklen . . . . . . . . . . . . . . . . . 16
Wasserverbrauch (Waschtisch und Brause) . . . . . 17
Thermische Desinfektion (Waschtisch und Brause)17
Wasserverbrauch (Urinal und WC). . . . . . . . . . . . . 17
Konfiguration für Waschtisch-Armaturen . . . . . . . . . . 18
Erfassungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . 18
Erfassungsbereich (Waschtisch Thermostat). . . . . 18
Nachlaufzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Maximallaufzeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Detektionsmodus (Waschtisch Thermostat). . . . . . 20
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 21
Reinigungsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . 23
Programmmodus sperren. . . . . . . . . . . . . . . . . . . . 24
Thermische Desinfektion . . . . . . . . . . . . . . . . . . . . 25
Konfiguration senden . . . . . . . . . . . . . . . . . . . . . . . 26
Konfiguration für Urinal-Armaturen. . . . . . . . . . . . . . . 27
Erfassungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . 27
Mindestverweilzeit . . . . . . . . . . . . . . . . . . . . . . . . . 28
Spülmenge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Spülung bei Dauerdetektion . . . . . . . . . . . . . . . . . . 29
Vorspülung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 30

Inhalt 3
Reinigungsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . 31
Programmmodus sperren. . . . . . . . . . . . . . . . . . . . 32
Konfiguration senden . . . . . . . . . . . . . . . . . . . . . . . 33
Konfiguration für WC-Armaturen . . . . . . . . . . . . . . . . 34
Erfassungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . 34
Mindestverweilzeit . . . . . . . . . . . . . . . . . . . . . . . . . 35
Spülmenge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Spülung bei Dauerdetektion . . . . . . . . . . . . . . . . . . 36
Vorspülung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Erfassungszeit abhängige Spülmenge. . . . . . . . . . 37
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 38
Reinigungsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . 39
Programmmodus sperren. . . . . . . . . . . . . . . . . . . . 40
Konfiguration senden . . . . . . . . . . . . . . . . . . . . . . . 41
Konfiguration für Brause-Armaturen. . . . . . . . . . . . . . 42
Maximallaufzeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 43
Reinigungsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . 45
Programmmodus sperren. . . . . . . . . . . . . . . . . . . . 46
Thermische Desinfektion . . . . . . . . . . . . . . . . . . . . 47
Konfiguration senden . . . . . . . . . . . . . . . . . . . . . . . 48
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Serviceinformationen . . . . . . . . . . . . . . . . . . . . . . . 49

4
Inhalt
Armatur abschalten . . . . . . . . . . . . . . . . . . . . . . . . 50
Testmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Spülung auslösen (Urinal und WC) . . . . . . . . . . . . 52
Profil sichern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Profil laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Bedienung bei Armaturen mit unidirektionaler
Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Menü Unidirektional . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Konfiguration für Waschtisch-Armaturen . . . . . . . . . . 57
Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Erfassungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . 57
Detektionsmodus (Waschtisch Thermostat). . . . . . 58
Testmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Batterierestkapazität. . . . . . . . . . . . . . . . . . . . . . . . 61
Nachlaufzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Armatur abschalten . . . . . . . . . . . . . . . . . . . . . . . . 62
Thermische Desinfektion . . . . . . . . . . . . . . . . . . . . 63
Maximallaufzeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 66
Konfiguration für Urinal- / WC-Armaturen. . . . . . . . . . 70
Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Inhalt 5
Erfassungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . 70
Testmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Batterierestkapazität. . . . . . . . . . . . . . . . . . . . . . . . 72
Spülmenge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Armatur abschalten . . . . . . . . . . . . . . . . . . . . . . . . 73
Spülung auslösen. . . . . . . . . . . . . . . . . . . . . . . . . . 74
Spülung bei Dauerdetektion . . . . . . . . . . . . . . . . . . 74
Vorspülung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Mindestverweilzeit . . . . . . . . . . . . . . . . . . . . . . . . . 76
Automatische Spülung . . . . . . . . . . . . . . . . . . . . . . 77
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Batteriewechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Inhalt 6
Informationen allgemein
Anwendungsbereich
Mit der Fernbedienung lassen sich GROHE
Infrarotarmaturen einstellen. Die Sensorik der Armatur
muss einer der 3 Formen entsprechen.
Fernbedienung sachgemäß aufbewahren und
transportieren, um Beschädigungen zu vermeiden.
Technische Daten
• Schutzklasse: IP X4
• Batterie: 3 x Typ Micro 1,5V (AAA, LR03)
Zulassung und Konformität
Dieses Produkt entspricht den Anforderungen der
entsprechenden EU-Richtlinien.
Die Übereinstimmungserklärungen können unter der
folgenden Adresse angefordert werden:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica

7
Inhalt
Funktionen
Je nach Sensortyp der Armatur unterscheiden sich die
Funktionen der Fernbedienung:
Die Farbe der Kontrollleuchte kann durch Naherfassung an
der Sensorik erkannt werden. Der Naherfassungsbereich
muss unmittelbar nach Aufleuchten der Kontrollleuchte
wieder verlassen werden.
Armaturen mit gelber Kontrollleuchte in der Sensorik
(Bidirektionale Steuerung):
• Abrufen von Monitoring-Informationen
• Abrufen und Verändern von Einstellwerten und
Funktionen
• Abrufen von Service-Informationen
• Aktivieren und Verändern von Service-Einstellungen
Armaturen mit roter Kontrollleuchte in der Sensorik
(Unidirektionale Steuerung):
• Verändern von Einstellwerten und Funktionen
Sensoriken mit 2 Fenstern sind immer mit roter
Kontrollleuchte (Unidirektionale Steuerung).

Inhalt 8

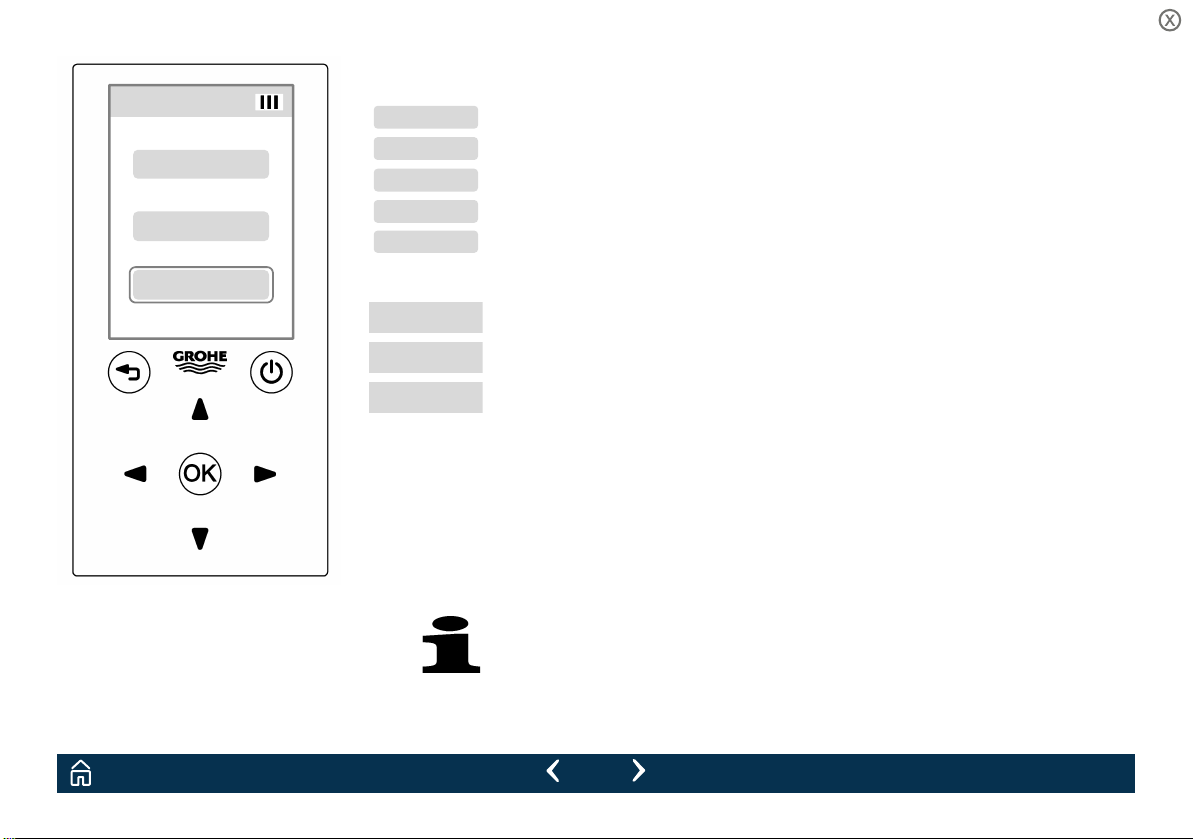

Geräteübersicht
Tasten
Ein/Aus-Taste
• Fernbedienung einschalten
• Fernbedienung ausschalten
Pfeil-Tasten
• Navigieren im Menü
• Auswählen von Menüpunkten und Funktionen
• Einstellen von Werten
OK-Taste
• Bestätigen einer Auswahl
• Wechsel zwischen 2 Werten
Zurück-Taste
• Zu der höhergelegenen Menüebene zurückkehren

9
Inhalt
Bildschirm
Aktuelles Menü
Batteriestand der Fernbedienung
Status-Anzeige der Datenübertragung
Datenübertragung erfolgreich
Datenübertragung fehlgeschlagen
Die Datenübertragung schlägt fehl, wenn die
Fernbedienung nicht korrekt auf die Sensorik gerichtet ist.
Auswahlfelder
nicht ausgewählt
ausgewählt
bestätigt
aktiviert
Schieber für Einstellungen
Die Werkseinstellung wird als Unterbrechung der
Schieberleiste gekennzeichnet.
Der Bildschirm verdunkelt sich, wenn 180 s lang keine
Taste betätigt wird. Durch Drücken einer beliebigen Taste
wird der Bildschirm wieder aktiviert.
Main Menu
Main Menu
CONNECT
LANGUAGE
DEMO MODE

Inhalt 10
Bedienung allgemein
Fernbedienung einschalten
Ein/Aus-Taste für 2 s gedrückt halten.
Auf dem Bildschirm erscheint die Startanzeige.
Danach erscheint das Hauptmenü.
Fernbedienung ausschalten
Ein/Aus-Taste für 2 s gedrückt halten.
Es erfolgt eine Abfrage, die bestätigt werden muss.
Nach 15 min ohne Betätigung einer Taste schaltet sich die
Fernbedienung automatisch aus.
Main Menu
CONNECT
LANGUAGE
DEMO MODE



  ! "#
$! !!%#"&&'

11
Inhalt
Sprache einstellen
Untermenü für Spracheinstellung öffnen.
Auswahlliste mit OK-Taste öffnen. Gewünschte Sprache
auswählen.
Untermenü verlassen.
Main Menu
CONNECT
LANGUAGE
DEMO MODE
Language
Language
ENGLISH
ENGLISH
DEUTSCH
ESPAÑOL
FRANCAIS
NEDERLANDS

Inhalt 12
Demo Modus
Im Demo Modus werden alle Armaturentypen aufgelistet,
die mit der Fernbedienung bedient werden können.
Durch Auswählen eines Armaturentypes erscheinen die
Auswahlfelder für die Untermenüs mit den jeweiligen
Funktionen und Anzeigen:
Monitoring
Konfiguration
Service
Im Menü Service kann das gespeicherte Profil des
jeweiligen Armaturentyps geladen werden. Im Menü
Konfiguration können die Einstellungen des Profils
eingesehen und verändert werden. Ein geändertes Profil
kann im Menü Service gesichert werden.
Im Demo Modus können keine Daten an die Armatur
übertragen werden.
Main Menu
CONNECT
LANGUAGE
DEMO MODE
BASIN MIXER
BASIN MIXER THM
URINAL
WC
SHOWER
MONITORING
KONFIGURATION
SERVICE

13
Inhalt
Empfangsmodus
Vor einer Datenübertragung müssen batteriebetriebene
Armaturen in den Empfangsmodus geschaltet werden:
- Bei Waschtisch-Armaturen den Wasserlauf starten.
- Bei Urinal-Armaturen ein Objekt mindestens 5 s von der
Sensorik erfassen lassen.
Die Armatur ist für 10 s empfangsbereit.
Nach Anschluss der Spannungsversorgung sind
Armaturen für 3 min empfangsbereit.
Netzbetriebene Armaturen sind dauerhaft empfangsbereit.
Fernbedienung ausrichten
Fernbedienung im Abstand von 5 - 16 cm auf die Sensorik
richten.
Fernbedienung nicht in den Bereich des Wasserstrahls
halten.

Inhalt 14
Bedienung von Armaturen mit
bidirektionaler Steuerung
Verbindung zur Armatur herstellen
Armatur in den Empfangsmodus schalten.
Fernbedienung auf die Sensorik richten und innerhalb von
10 s die Datenübertragung starten:
Menüpunkt auswählen, um die Verbindung zur Armatur
herzustellen.
Main Menu
CONNECT
LANGUAGE
DEMO MODE

15
Inhalt
Die Fernbedienung startet das Menü des jeweiligen
Armaturentyps.
Die Statusanzeige signalisiert, ob die Datenübertragung
erfolgt ist.
Die Menüanzeige zeigt den jeweiligen Armaturentyp an:
Waschtisch
Waschtisch Thermostat
Urinal
WC
Brause
Im Menü des jeweiligen Armaturentyps erscheinen die
Auswahlfelder für die Untermenüs:
Monitoring
Konfiguration
Service
Die Konfiguration eines Armaturentyps können in einem
Profil gesichert werden. Das Profil wird im Menü Service
gesichert und geladen.
 
%)
)
4%
MONITORING
CONFIGURATION
SERVICE

Inhalt 16
Monitoring
Monitoringinformationen durchblättern.
Automatische Spülung
Anzahl der automatischen Spülungen seit Inbetriebnahme
der Armatur.
Vergangene Zeit in Stunden seit der letzten automatischen
Spülung.
Öffnungs- und Schließzyklen
Anzahl der Betätigungen seit Inbetriebnahme der Armatur.
Anzahl der Betätigungen seit Zurücksetzen des
Nutzungszählers.
%#!" 7

(&$
%#!"
$
89
:9
#/! !" "!!
!## /#, //!
/ &$#,
Counter total
Last flush
Counter total
Since user reset

17
Inhalt
Wasserverbrauch (Waschtisch und Brause)
Wasserverbrauch in Minuten seit Inbetriebnahme der
Armatur.
Thermische Desinfektion (Waschtisch und Brause)
Anzahl der thermischen Desinfektionen seit
Inbetriebnahme der Armatur.
Anzahl der thermischen Desinfektionen seit Zurücksetzen
des Nutzungszählers.
Wasserverbrauch (Urinal und WC)
Wasserverbrauch in Liter seit Inbetriebnahme der Armatur.
%#!" ;#

%#!" 8
#/! !" "!!
$!"#&!/#
!" /##
Counter total
Counter total
Since user reset
%#!" <9

!" /##
Counter total

Inhalt 18
Konfiguration für Waschtisch-Armaturen
Konfigurationspunkte durchblättern.
Die Konfigurationspunkte werden in einem Datensatz zu
der Armatur gesendet.
Erfassungsbereich
Abstand, in dem die Sensorik ein Objekt erfasst.
Stufe 0 (7 cm)
Stufe 19 (20 cm)
Wert einstellen.
Werkseinstellung: Stufe 6 (12 cm)
Erfassungsbereich (Waschtisch Thermostat)
Abstand, in dem die Sensorik ein Objekt erfasst.
Stufe 0 (20 cm)
Stufe 19 (45 cm)
Wert einstellen.
Werkseinstellung: Stufe 15 (40 cm)
Der Erfassungsbereich kann auch im Testmodus
eingestellt werden (Menü Service).
#,!!!/# ?#! <

###, !&!"
!!/# 7!/
<9!/
@"###,
!

19
Inhalt
Nachlaufzeit
Nach Verlassen des Erfassungsbereiches fließt Wasser für
die eingestellte Laufzeit weiter.
0 s
19 s
Wert einstellen.
Werkseinstellung: 1 s
Maximallaufzeit
Armatur schließt automatisch nach der eingestellten Zeit
bei Dauererfassung eines Objektes (automatische
Sicherheitsabschaltung).
6 s < 60 s: pro Stufe 6 s
420 s>60s: pro Stufe 60 s
Wert einstellen.
Werkseinstellung: 60 s
#,!!!/# ?#! <

<9!/
###, !&!"
!!/# 7!/
@"###,
!
#,!!!/# ?#! <

###, !&!"
!!/# 7!/
<9!/
@"###,
!
