GTV ModernSlide 3D User manual

GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. [phone], fax [phone], www.gtv.com.pl

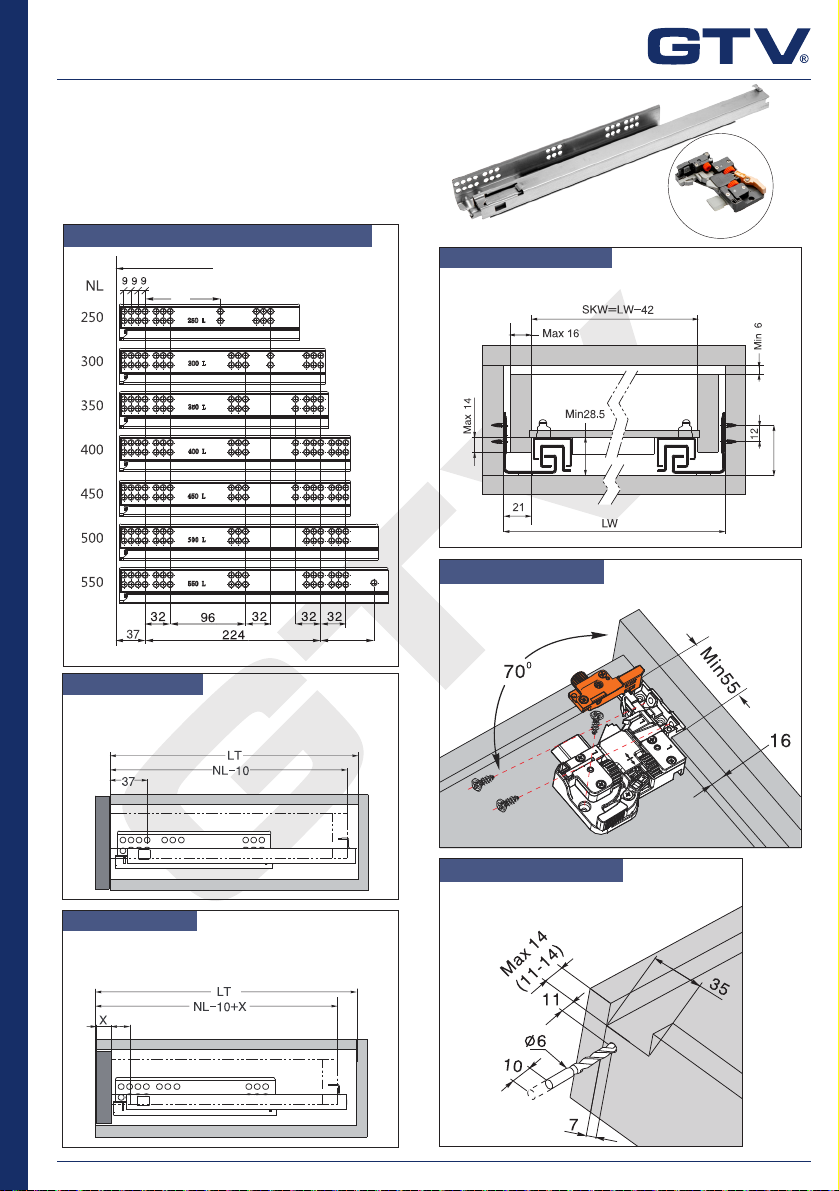

Instrukcja montażu prowadnicy ModernSlide 3D
- dopuszczalne obciążenie: 40kg
- dostępne długości: 250-550mm
- pełny wysuw
- mechanizm spowalniający
- regulacja w 3 płaszczyznach:
• pion: 0-2,5mm
• poziom: ±1,5mm
• głębokość: 0-3mm
krawędź korpusu
pozycja mocowania prowadnic
NL długość prowadnicy
LT wewnętrzna gębokość szafki
LT=NL+X+5
szuflada wewnętrzna
szuflada standardowa
NL długość prowadnicy
LT wewnętrzna gębokość szafki
LT=NL+5
montaż sprzęgła 3D
obróbka ścianki tylnej
min 38
SKW wewnętrzna szerokość szuflady
LW wewnętrzna szerokość szafki
wymiary montażowe
PB-3DSLIDE-...
96
68
19

GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. [phone], fax [phone], www.gtv.com.pl
- load capacity: 40kg
- available lengths: 250-550mm
- full extension
- quiet shut
- 3d adjustment:
• vertical: 0-2,5mm
• horizontal: ±1,5mm
• depth: 0-3mm
body edge
slides mounting position
installing the 3D locking device
back panel preparation
min 38
SKW Internal drawer width
LW internal cabinet width
mounting dimensions
PB-3DSLIDE-...
96
68
standard drawer
ModernSlide 3D installation instruction
NL slide length
LT internal cabinet depth
LT=NL+5
19
NL slide length
LT=NL+X+5
LT internal cabinet depth
inner drawer

GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. [phone], fax [phone], www.gtv.com.pl
- Максимальная нагрузка: 40kg
- Доступные длины: 250-550mm
- Полное выдвижение
- Mеханизм плавного закрывания
- Регулировка в 3 плоскостях
• по высоте: 0-2,5mm
• по ширине: ±1,5mm
• по глубине: 0-3mm
Грань корпуса
Позиция крепления направляющих к корпусу
Внутренний ящик
NL Длина направляющей
LT Внутренняя глубина шкафа
LT=NL+X+5
NL Длина направляющей
LT Внутренняя глубина шкафа
LT=NL+5
Стандартный ящик
Монтаж крепления 3D
Обработка задней стенки
min 38
SKW Внутренняя ширина ящика
LW Внутренняя ширина шкафа
Установочные размеры
PB-3DSLIDE-...
96
68
Инструкция по установке направляющей ModernSlide 3D
19
