GU OTS 735 User manual

EN
FR
ES
0-45969-PH-0-0
01 | 04.2014 | G26651 | Printed in Germany
TÜRTECHNIK | DOOR TECHNOLOGY
OTS  | OTS 
DE
DIN
18040
EN
1154
SPEC 1104
Gleitschienen-Türschließer
Montageanleitung......................................................................... SEITE | 
Door closer with slide rail
Assembly instructions ................................................................... PAGE | 
Ferme-porte à glissière
Notice de montage ........................................................................ PAGE | 
Cierrapuertas con riel de deslizamiento
Instrucciones de montaje........................................................... PÁGINA | 

2DE EN FR ES
Gleitschienen-Türschließer
Montageanleitung
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
Originalanleitung
Bitte geben Sie das Dokument an den Benutzer weiter!
. Technische Daten
Technische Daten
Türschließer OTS  OTS 
Abmessungen (mit Abdeckhaube) L x H x T in mm 268 x 63 x 44 268 x 63 x 44
Schließkraftgrößen nach EN 1154 2-5 3-6
Anwendung
Flügelbreite 1-flügelig (min. – max.) 600 mm – 1250 mm 600 mm – 1400 mm
Flügelbreite 2-flügelig (min. – max.) 1430 mm – 2500 mm 1430 mm – 2800 mm
DIN links / rechts 
Normalmontage Bandseite 
Kopfmontage Bandgegenseite (BG) 
Zulassung für Feuer- und Rauchschutztüren
Geeignet für barrierefreies Bauen DIN
18040 SPEC 1104 DIN 18040 SPEC 1104
Einstellfunktionen
Schließgeschwindigkeit 
Endgeschwindigkeit 
Öffnungsdämpfung (ÖD/BC)  
Montage / Funktionen
Schließkraft, stufenlos einstellbar 
max. Türöffnungswinkel (BS/BG) 3) 180° / 120° 180° / 120°
max. Türöffnungs- und Schließwinkel 180° 180°
Öffnungsbegrenzung ÖB 2) 4) optional optional
Feststellmöglichkeiten
mechanische Feststellung FM, 5)
mit integrierter Öffnungsbegrenzung, überfahrbar
Feststellwinkel, einstellbar optional stufenlos 80°-140° optional stufenlos 80°-140°
elektromechanische Feststellung FE, überfahrbar
Feststellwinkel, einstellbar optional stufenlos 85°-140° optional stufenlos 85°-140°
1) Bei Kopfmontage Bandgegenseite (BG) nicht wirksam, 2) kein Ersatz für Türpuffer,
3) abhängig von Einbausituation, BS = Bandseite / BG = Bandgegenseite,
4) Nicht in Kombination mit elektromechanischer Feststellung FE, 5) Nicht geeignet für Feuer- und Rauchschutztüren
1) 1)
OTS  / OTS 
Inhaltsverzeichnis
. Technische Daten........................................................................Seite 
. Leistungserklärungen (DoP) ......................................................Seite 

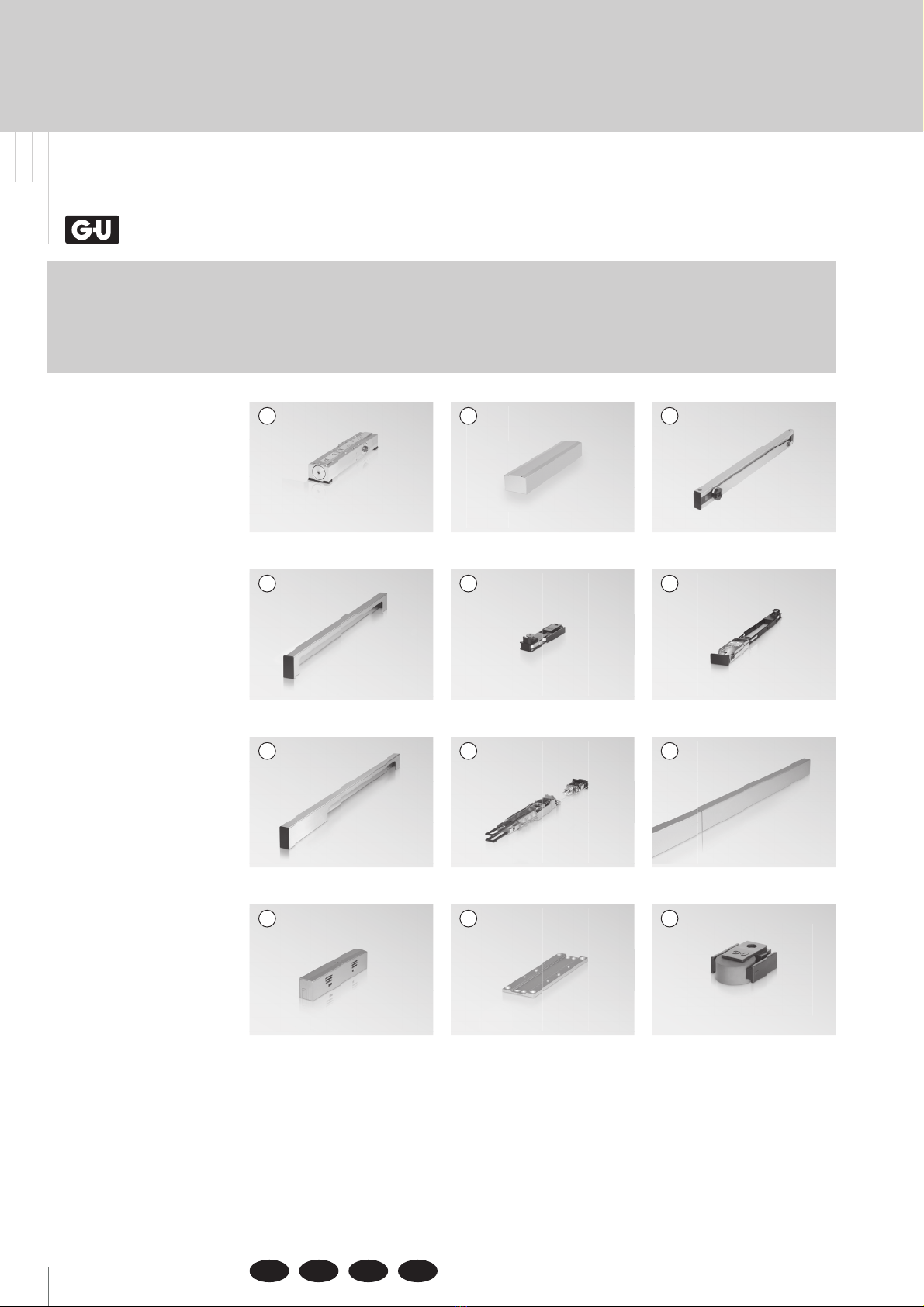

. Komponenten und Zubehör .......................................................Seite 
. Montieren und Einstellen...........................................................Seite 

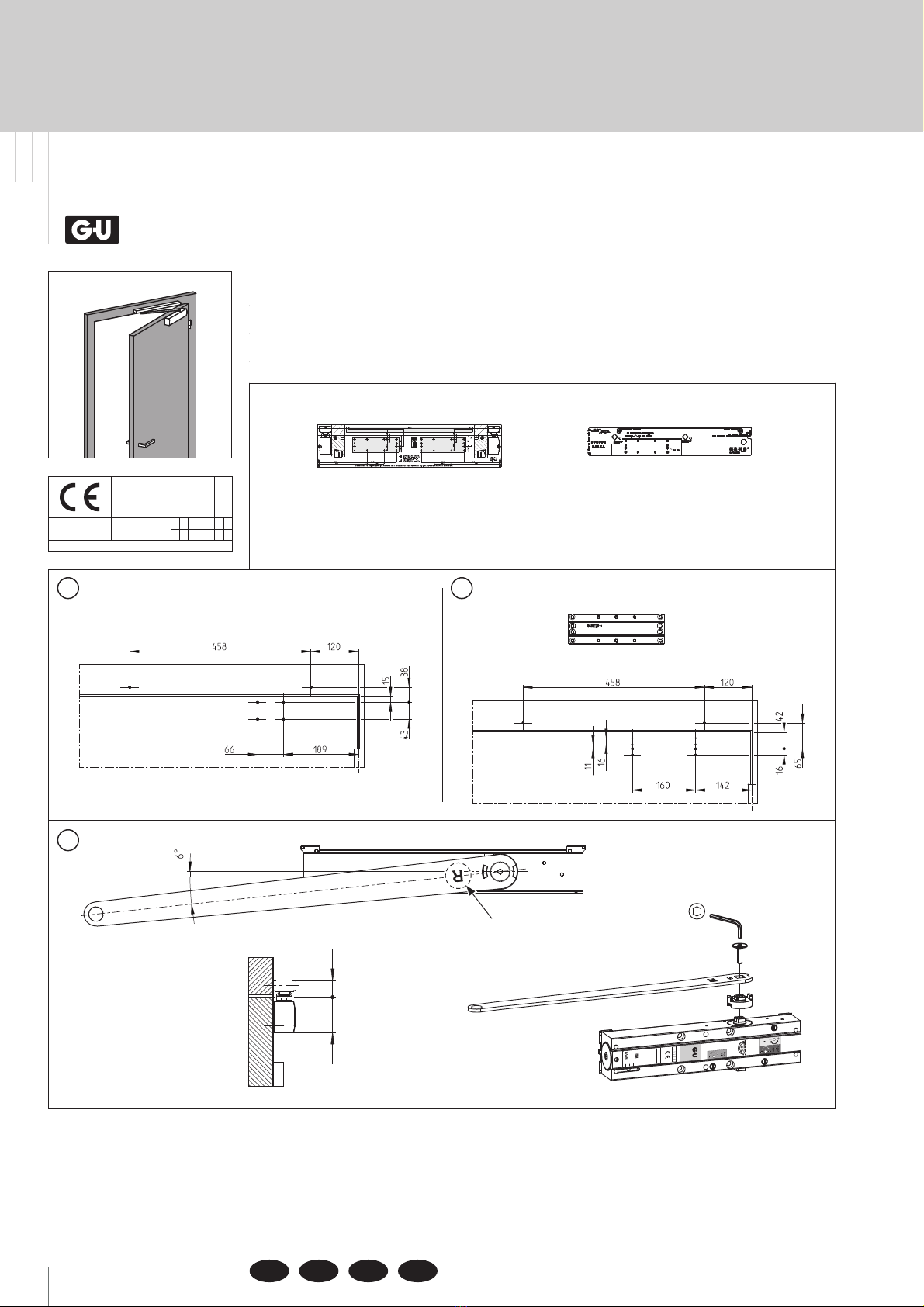

4.1 Normalmontage Bandseite, DIN links .......................................................................Seite 12
4.2 Normalmontage Bandseite, DIN rechts ....................................................................Seite 14
4.3 Kopfmontage Bandgegenseite, DIN links .................................................................Seite 16
4.4 Kopfmontage Bandgegenseite, DIN rechts ..............................................................Seite 18

3
Begrisdefinitionen / - abkürzungen
Bei der Normalmontage des Türschließers an Feuer- und Rauchschutztüren muss die
Montageplatte verwendet werden!
HINWEIS
Bei Einsatz an Feuer- und Rauchschutztüren sind die Einbauanleitungen des Herstellers sowie
die EN  zu beachten!
VORSICHT
AD Abdeckhaube/Abdeckung
AV Achsverlängerung
BG Bandgegenseite
BS Bandseite
Fgeprüft nach EN 1154 und einsetzbar an Feuer- und Rauchschutztür
FE Feststellung, elektromechanisch
FM Feststellung, mechanisch
GS Gleitschiene
MP Montageplatte
ÖB Öffnungsbegrenzung
ÖD/BC Öffnungsdämpfung / Backcheck
OTS Obentürschließer
RSM Rauchschaltmodul
SRI Schließfolgeregler, integriert
SW Schlüsselweite
. Leistungserklärungen (DoP)
Ausführliche Leistungserklärungen finden Sie unter:
http://www.g-u.com/de/service/bauproduktenverordnung.html
LEISTUNGSERKLÄRUNG Nr. -CPR-GU-BKS-Ferco LEISTUNGSERKLÄRUNG Nr. -CPR-GU-BKS-Ferco

4DE EN FR ES
Door closer with slide rail
Assembly instructions
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
Translation of the original instructions
Please pass the document on to the user
. Technical data
Table of contents
. Technical data ............................................................................. Page 
. Declarations of performance (DoP)........................................... Page 
. Components and accessories..................................................... Page 
. Installing and adjusting.............................................................. Page 
4.1 Standard installation on hinge side, DIN left............................................................Page 12
4.2 Standard installation on hinge side, DIN right .........................................................Page 14
4.3 Transom installation on side opposite to hinges, DIN left .....................................Page 16
4.4 Transom installation on side opposite to hinges, DIN right...................................Page 18
Technical data
Door closer OTS  OTS 
Dimensions (with cover) L x H x D in mm 268 x 63 x 44 268 x 63 x 44
Closing force sizes according to EN 1154 2-5 3-6
Application range
Door leaf width, 1-leaf (min. – max.) 600 mm – 1250 mm 600 mm – 1400 mm
Door leaf width, 2-leaf (min. – max.) 1430 mm – 2500 mm 1430 mm – 2800 mm
DIN left/right 
Standard installation on hinge side 
Transom installation on side opposite to hinges (BG) 
Approval for fire and smoke protection doors
Suitable for barrier-free construction DIN
18040 SPEC 1104 DIN 18040 SPEC 1104
Adjustment functions
Closing speed 
Latching speed 
Backcheck (ÖD/BC)  
Installation/functions
Steplessly adjustable closing force 
Maximum door opening angle (BS/BG) 3) 180° / 120° 180° / 120°
Maximum door opening and closing angle 180° 180°
Opening restriction ÖB 2) 4) optional optional
Hold-open options
mechanical hold-open device FM 5)
with integrated opening restrictor,
opening beyond hold-open angle possible, adjustable hold-open angle optional stepless 80°-140° optional stepless 80°-140°
electromechanical hold-open device (FE),
opening beyond hold-open angle possible, adjustable hold-open angle optional stepless 85°-140° optional stepless 85°-140°
1) Not effective for transom installation on the side opposite to hinges (BG), 2) no substitute for door stop,
3) Depends on installation situation, BS = hinge side / BG = side opposite to hinges,
4) Not in conjunction with electromechanical hold-open device FE, 5) Not suitable for fire and smoke protection doors
1) 1)
OTS  / OTS 

5
For detailed Declarations of performance refer to:
http://www.g-u.com/en/services/construction-products-regulation.html
DECLARATION OF PERFORMANCE No. -CPR-GU-BKS-Ferco DECLARATION OF PERFORMANCE No. -CPR-GU-BKS-Ferco
. Declarations of performance (DoP)
Definitions of terms/abbreviations
For standard installation of the door closer on fire and smoke protection doors, the mounting
plate must be used!
NOTE
When using the door closer on fire and smoke protection doors, the installation instructions of
the manufacturer and EN  must be observed!
CAUTION
AD ("Abdeckhaube/Abdeckung") cover
AV ("Achsverlängerung") axle extension
BG ("Bandgegenseite") side opposite to hinges
BS ("Bandseite") hinge side
FTested to EN 1154 and used for fire and smoke
protectiondoors
FE ("Feststellung, elektromechanisch") hold-open, electromechanical
FM ("Feststellung, mechanisch") hold-open, mechanical
GS ("Gleitschiene") slide rail
MP ("Montageplatte") mounting plate
ÖB ("Öffnungsbegrenzung") opening restriction
ÖD/BC ("Öffnungsdämpfung / Backcheck") backcheck
OTS ("Obentürschließer") overhead door closer
RSM ("Rauchschaltmodul") smoke switch module
SRI ("Schließfolgeregler, integriert") door leaf coordinator, integrated
SW ("Schlüsselweite") size

6DE EN FR ES
Ferme-porte à glissière
Notice de montage
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
. Caractéristiques techniques
Originalanleitung
Bitte geben Sie das Dokument an den Benutzer weiter!
Table des matières
. Caractéristiques techniques ...................................................... Page 
. Déclarations des performances (DoP)....................................... Page 
. Composants et accessoires ........................................................ Page 
. Montage et réglage .................................................................... Page 
4.1 Montage normal côté paumelles, DIN gauche.........................................................Page 12
4.2 Montage normal côté paumelles, DIN droite...........................................................Page 14
4.3 Montage inversé côté opposé aux paumelles, DIN gauche ...................................Page 16
4.4 Montage inversé côté opposé aux paumelles, DIN droite .....................................Page 18
Traduction de la notice d‘origine
Veuillez transmettre ce document à l‘utilisateur!
Caractéristiques techniques
Ferme-portes OTS  OTS 
Dimensions (avec capot) l x H x P en mm 268 x 63 x 44 268 x 63 x 44
Force de fermeture selon EN 1154 2-5 3-6
Application
Largeur du vantail pour 1 vantail (min. – max.) 600 mm – 1250 mm 600 mm – 1400 mm
Largeur du vantail pour 2 vantaux (min. – max.) 1430 mm – 2500 mm 1430 mm – 2800 mm
DIN droite / à gauche 
Montage normal côté paumelles 
Montage inversé côté opposé aux paumelles (BG) 
Homologation pour portes coupe-feu et pare-fumée
Conformité aux règles d’accessibilité dans la construction DIN
18040 SPEC 1104 DIN 18040 SPEC 1104
Fonctions réglables
Vitesse de fermeture 
Vitesse terminale 
Freinage à l‘ouverture (ÖD/BC)  
Montage / Fonctions
Force de fermeture, réglable en continu 
Angle max. d‘ouverture de porte (BS/BG) 3) 180° / 120° 180° / 120°
Angle max. d‘ouverture et de fermeture de porte 180° 180°
Limitation d‘ouverture ÖB 2) 4) en option en option
Possibilités d‘arrêt
Arrêt mécanique FM, 5)
avec limiteur d’ouverture integer, surmontable
Angle d‘arrêt réglable en option en continu 80°-140° en option en continu 80°-140°
Arrêt électromécanique FE, surmontable
Angle d‘arrêt réglable en option en continu 85°-140° en option en continu 85°-140°
1) non activé en cas de montage inversé côté opposé aux paumelles (BG), 2) ne remplace pas le butoir de porte,
3) en fonction de la situation de montage, BS = côté paumelles / BG = côté opposé aux paumelles,
4) pas en liaison avec un arrêt électromécanique FE, 5) ne convient pas aux portes coupe-feu et pare-fumée
1) 1)
OTS  / OTS 

7
. Déclarations des performances (DoP)
Vous trouverez des déclarations des performances détaillées sur:
http://www.g-u.com/fr/services/reglement-produits-de-construction.html
DÉCLARATION DES PERFORMANCE N° -CPR-GU-BKS-Ferco DÉCLARATION DES PERFORMANCE N° -CPR-GU-BKS-Ferco
Définitions des termes et abréviations
En cas de montage normal du ferme-porte sur des portes coupe-feu et pare-fumée, il faut
utiliser la plaque de montage!
REMARQUE
En cas d‘utilisation sur portes coupe-feu et pare-fumée, les instructions de montage du fabricant
ainsi que la norme EN  doivent être respectées!
PRUDENCE
AD Capot/Revêtement
AV Rallonge d‘axe
BG Côté opposé aux paumelles
BS Côté paumelles
FCertifié selon EN 1154 et utilisable sur portes coupe-feu et pare-fumée
FE Arrêt électromécanique
FM Arrêt mécanique
GS Glissière
MP Plaque de montage
ÖB Limitation d‘ouverture
ÖD/BC Freinage à l‘ouverture / Backcheck
OTS Ferme-porte
RSM Détecteur de fumée
SRI Sélecteur de fermeture intégré
SW Ouverture de clé, surplat

8DE EN FR ES
Cierrapuertas con riel de deslizamiento
Instrucciones de montaje
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
Traducción de las instrucciones originales
¡Entregue este documento al usuario!
. Datos técnicos
Índice de contenido
. Datos técnicos.......................................................................... Página 
. Declaraciones de rendimiento (DoP)...................................... Página 
. Componentes yaccesorios...................................................... Página 
. Montaje y ajuste ...................................................................... Página 
4.1 Montaje normal en el lado de las bisagras, DIN izquierda ..................................Página 12
4.2 Montaje normal en el lado de las bisagras, DIN derecha.....................................Página 14
4.3 Montaje invertido en el lado contrario al de las bisagras, DIN izquierda .........Página 16
4.4 Montaje invertido en el lado contrario al de las bisagras, DIN derecha ...........Página 18
Datos técnicos
Cierrapuertas OTS  OTS 
Dimensiones (con cubierta) largo x alto x profundidad en mm 268 x 63 x 44 268 x 63 x 44
Magnitudes de la fuerza de cierre según EN 1154 2-5 3-6
Aplicación
Anchura de hoja en puertas de una hoja (mín. – máx.) 600 mm – 1250 mm 600 mm – 1400 mm
Anchura de hoja en puertas de 2 hojas (mín. – máx.) 1430 mm – 2500 mm 1430 mm – 2800 mm
DIN izquierda / derecha 
Montaje normal en el lado de las bisagras 
Montaje invertido en el lado contrario al de las bisagras (BG) 
Autorización para puertas cortafuegos ycortahumos
Indicado para construcciones sin barreras arquitectónicas DIN
18040 SPEC 1104 DIN 18040 SPEC 1104
Funciones de ajuste
Velocidad de cierre 
Velocidad final 
Frenado a la apertura (ÖD/BC)  
Montaje / funciones
Fuerza de cierre, posibilidad de ajuste continuo 
Ángulo máx. de apertura de la puerta (BS/BG) 3) 180° / 120° 180° / 120°
Ángulo máx. de apertura ycierre de la puerta 180° 180°
Limitación de apertura (ÖB) 2) 4) Opcional Opcional
Posibilidades de retención
Mecanismo mecánico de retención (FM), 5)
con limitador de apertura integrado, puenteable
Ángulo de retención, ajustable Opcional Continuo 80°-140° Opcional Continuo 80°-140°
Mecanismo electromecánico de retención (FE), puenteable
Ángulo de retención, ajustable Opcional Continuo 85°-140° Opcional Continuo 85°-140°
1) No aplicable en caso de montaje invertido en el lado contrario al de las bisagras (BG), 2) No reemplaza los topes para puertas,
3) En función de la posición de montaje, BS = lado de las bisagras / BG = lado contrario al de las bisagras,
4) No en combinación con un mecanismo electromecánico de retención (FE), 5) No apto para puertas cortafuegos ycortahumos
1) 1)
OTS  / OTS 

9
. Declaraciones de rendimiento (DoP)
Encontrará declaraciones de rendimiento detalladas en:
http://www.g-u.com/es/servicios/reglamento-de-productos-de-construccion.html
DECLARACIÓN DE RENDIMIENTO n.º -CPR-GU-BKS-Ferco DECLARACIÓN DE RENDIMIENTO n.º -CPR-GU-BKS-Ferco
Definiciones/abreviaturas de los términos
¡En el montaje normal del cierrapuertas en puertas cortafuegos ycortahumos se debe utilizar la
placa de montaje!
NOTA
¡En caso de aplicación en puertas cortafuegos ycortahumos se deberán observar las
instrucciones de montaje del fabricante así como la EN !
PRECAUCIÓN
AD Cubierta/recubrimiento
AV Prolongación del eje
BG Lado contrario al de las bisagras
BS Lado de las bisagras
FProbado conforme aEN 1154 yaplicable en puertas cortafuegos ycortahumos
FE Mecanismo electromecánico de retención
FM Mecanismo mecánico de retención
GS Riel de deslizamiento
MP Placa de montaje
ÖB Limitación de apertura
ÖD/BC Frenado ala apertura/backcheck
OTS Cierrapuertas aéreo
RSM Módulo de conmutación en caso de humo
SRI Regulador coordinador de cierre integrado
SW Tamaño

10 DE EN FR ES
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
. Komponenten und Zubehör
. Components and accessories
. Componentes yaccesorios
. Composants et accessoires
* Farbe: silber (-1), schwarz (-6), weiß (-7), Sonderfarbe (-9)
Colour: silver (-1), black(-6), white (-7), special colour (-9)
Couleur: argenté (-1), noir (-6), blanc (-7), couleur spéciale (-9)
Color: plateado (-1), negro (-6), blanco (-7), color especial (-9)
OTS 736 K-18345-00-0-1
OTS 735 K-18343-00-0-1
K-18369-00-0-6K-18364-00-0-*
K-18351-00-0-*K-18338-00-0-*
K-18368-00-0-6
K-18916-00-0-6K-18280-00-0-0K-19058-00-0-
*
K-18367-00-0- * K-18834-00-0-1K-18365-00-0- *

  

 
OTS x AD-OTS x
FE
AD-SRI
GS
AD-GS-FE
RSM
AD-GS
SRI
MP
FM
ÖB

a b


11
AD-GS
GS
OTS X
FM/ÖB
MP
  




OTS X MP



OTS X OTS X


MP MP




AD-GS AD-SRI
GS SRI
AD-GS
GS
 
FM FM
//
ÖB ÖB
   
 


AD-GS-FE
GS
FE GS FE
AD-SRI
SRI
AD-GS-FE


 
 

AD-GS-FE
GS
FE GS FE
AD-SRI SRI AD-GS-FE
RSM

SRI



 
 

 x Set OTS x: Set OTS  (OTS 736 + AD-OTS 73x) K-18500-00-0-*
Set OTS  (OTS 735 + AD-OTS 73x) K-18498-00-0-*
Set OTS  (OTS 733 + AD-OTS 73x) K-18496-00-0-*
 Set GS SRI-OTS x (2xGS + 2xAD-GS + SRI + AD-SRI) K-18354-00-0-*
 Set GS FE-SRI-OTS x (2xGS + 2xFE + 2xAD-GS-FE + SRI + AD-SRI) K-18355-00-0-*
 Set GS FER-SRI-OTS x
(2xGS + 2xFE + 2xAD-GS-FE + SRI + AD-SRI + RSM) K-18356-00-0-*
 Set OTS 
(OTS 736 + AD-OTS 73x + GS) K-18362-00-0-*
 Set OTS 
(OTS 735 + AD-OTS 73x + GS) K-18360-00-0-*
Option: AD-GS K-18364-00-0-*
FM K-18369-00-0-6
ÖB K-18916-00-0-6
MP K-18280-00-0-0
 Set OTS  (OTS 736 + AD-OTS 73x) K-18500-00-0-*
 Set OTS  (OTS 735 + AD-OTS 73x) K-18498-00-0-*
Option: MP K-18280-00-0-0
 Set GS FE-OTS x K-18352-00-0-*
(FE + GS + AD-GS-FE)

Set GS FER-OTS x K-18353-00-0-*
(FE + GS + AD-GS-FE + RSM)
A
D
-G
S
A
D-SR
I
G
S
S
R
I
A
D-G
S
G
S






R
S
M
A
D-
GS
-F
E
G
S
FE




AD-GS-FE
GS
FE


RSM
AD-GS-FE
GS
FE 



Set
OTS+GS
Set OTS
Set OTS
Set GS
Set GS
R
S
M

MP MP




MP MP




MP MP




O
T
S

X

O
TS 
X

O
TS


X

O
T
S

X

OTS 
X

OTS


X

MP


MP


O
TS


X

O
TS


X

Option: 2x MP 2x K-18280-00-0-0
Option: 2x FM 2x K-18369-00-0-6
2x ÖB 2x K-18916-00-0-6

12 DE EN FR ES
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
( )
( )
a b
Bohrlehre (optional)
Drilling jig (optional)
Gabarit de perçage (en option)
Plantilla de taladro (opcional)
Anschlagschablone
Mounting template
Gabarit de pose
Plantilla de montaje
K-189379-47508-01-0
K-18280
. Montieren und Einstellen
. Installing and adjusting
. Montage et réglage
. Montaje y ajuste
DIN links
DIN left
OTS 73x
DIN rechts
DIN right
OTS 73x
14
4
4
8
8
3-6
2-5
1
1
1
1
4
4
Dangerous substances: None
Gretsch-Unitas GmbH
Baubeschläge
Johann-Maus-Str. 3
D-71254 Ditzingen
EN 1154:1996
+A1:2002
0432-CPD-
1230-900027-73
72 34
°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -




DIN


EN
SW
Size
Taille
Tamaño
8 Nm
4

!
. Normalmontage Bandseite, DIN links
. Standard installation on hinge side, DIN left
. Montage normal côté paumelles, DIN gauche
. Montaje normal en el lado de las bisagras, DIN izquierda
Mit
With
Avec
Con
MP

13

°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -
 
 
DIN
 
EN
1
2
3
max. 180°
1
2
3
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
a b Mit
With
Avec
Con
K-18280

SW
Size
Taille
Tamaño
4 Nm
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!



DIN

EN

OTS 
SW
Size
Taille
Tamaño
SW
Size
Taille
Tamaño
5
5


DIN


EN
OTS 
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
Schließkraft
Closing force
Force de fermeture
Fuerza de cierre
EN B
2 ≤ 850 mm
3 ≤ 950 mm
4 ≤ 1100 mm
5 ≤ 1250 mm
6 ≤ 1400 mm
min. EN 3
DIN
18040 max. EN 4,5
MP
4

14 DE EN FR ES
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
. Normalmontage Bandseite, DIN rechts
. Standard installation on hinge side, DIN right
. Montage normal côté paumelles, DIN droite
. Montaje normal en el lado de las bisagras, DIN derecha
( )
( )
Bohrlehre (optional)
Drilling jig (optional)
Gabarit de perçage (en option)
Plantilla de taladro (opcional)
K-18937
Anschlagschablone
Mounting template
Gabarit de pose
Plantilla de montaje
9-47508-01-0
DIN links
DIN left
OTS 73x
DIN rechts
DIN right
OTS 73x
14
4
4
8
8
3-6
2-5
1
1
1
1
4
4
Dangerous substances: None
Gretsch-Unitas GmbH
Baubeschläge
Johann-Maus-Str. 3
D-71254 Ditzingen
EN 1154:1996
+A1:2002
0432-CPD-
1230-900027-73
72 34
°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -




DIN


EN
8 Nm
SW
Size
Taille
Tamaño
4

!
a b K-18280
Mit
With
Avec
Con
MP

15
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN

4 Nm
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!

°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -
 
 
DIN
 
EN
1
2
3max. 180°
1
2
3



DIN

EN


DIN


EN
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN

OTS 
OTS 
a b Mit
With
Avec
Con
K-18280
SW
Size
Taille
Tamaño
MP
4
SW
Size
Taille
Tamaño
SW
Size
Taille
Tamaño
5
5
Schließkraft
Closing force
Force de fermeture
Fuerza de cierre
EN B
2 ≤ 850 mm
3 ≤ 950 mm
4 ≤ 1100 mm
5 ≤ 1250 mm
6 ≤ 1400 mm
min. EN 3
DIN
18040 max. EN 4,5

16 DE EN FR ES
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
. Kopfmontage Bandgegenseite, DIN links
. Transom installation on side opposite to hinges, DIN left
. Montage inversé côté opposé aux paumelles, DIN gauche
. Montaje invertido en el lado contrario al de las bisagras, DIN izquierda
Bohrlehre (optional)
Drilling jig (optional)
Gabarit de perçage (en option)
Plantilla de taladro (opcional)
K-18938
Anschlagschablone
Mounting template
Gabarit de pose
Plantilla de montaje
9-47508-02-0
DIN links
DIN left
OTS 73x
DIN rechts
DIN right
OTS 73x
14
3
3
8
8
3-6
2-5
1
1
1
1
4
4
Dangerous substances: None
Gretsch-Unitas GmbH
Baubeschläge
Johann-Maus-Str. 3
D-71254 Ditzingen
EN 1154:1996
+A1:2002
0432-CPD-
1230-900027-73

( )
( )
35 63
°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -




DIN


EN
8 Nm
SW
Size
Taille
Tamaño
4
!
a b K-18280
Mit
With
Avec
Con
MP
!

17


°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
4 Nm
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-
 
 
DIN
 
EN
1
2
Türstopper
Doorstop
Butoir de porte
Tope de puerta
B  
Į
1
2α
X max. α
70 mm 111°
80 mm 107°
90 mm 105°
Öffnungsdämpfung nicht wirksam!
Backcheck not effective!
Freinage à l‘ouverture non activé!
¡Frenado a la apertura ineficaz!
HINWEIS
NOTE
REMARQUE
NOTA
a b Mit
With
Avec
Con
K-18280
SW
Size
Taille
Tamaño
MP
4



DIN

EN


DIN


EN
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN

OTS 
OTS 
SW
Size
Taille
Tamaño
SW
Size
Taille
Tamaño
5
5
Schließkraft
Closing force
Force de fermeture
Fuerza de cierre
EN B
2 ≤ 850 mm
3 ≤ 950 mm
4 ≤ 1100 mm
5 ≤ 1250 mm
6 ≤ 1400 mm
min. EN 3
DIN
18040 max. EN 4,5

18 DE EN FR ES
OTS  | OTS 
04.2014 | G26651 | Printed in Germany
. Kopfmontage Bandgegenseite, DIN rechts
. Transom installation on side opposite to hinges, DIN right
. Montage inversé côté opposé aux paumelles, DIN droite
. Montaje invertido en el lado contrario al de las bisagras, DIN derecha
( )
( )
Bohrlehre (optional)
Drilling jig (optional)
Gabarit de perçage (en option)
Plantilla de taladro (opcional)
K-18938

Anschlagschablone
Mounting template
Gabarit de pose
Plantilla de montaje
9-47508-02-0
DIN links
DIN left
OTS 73x
DIN rechts
DIN right
OTS 73x
14
3
3
8
8
3-6
2-5
1
1
1
1
4
4
Dangerous substances: None
Gretsch-Unitas GmbH
Baubeschläge
Johann-Maus-Str. 3
D-71254 Ditzingen
EN 1154:1996
+A1:2002
0432-CPD-
1230-900027-73
35 63
°
°
°
°
ÖD
BC

OTS 
EN 
 
www.g-u.com
---R
2
1
3
1

3
EN -




DIN


EN
8 Nm
!

a b K-18280
Mit
With
Avec
Con
MP
SW
Size
Taille
Tamaño
4
!

19
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
4 Nm
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
!

a b Mit
With
Avec
Con
K-18280
SW
Size
Taille
Tamaño
MP
4



DIN

EN


DIN


EN
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-




DIN


EN
°
°
°
°
ÖD
BC

OTS 
EN
 
www.g-u.com
---R
2
1
3
1

3
EN-
 
 
DIN
 
EN
1
2
Türstopper
Doorstop
Butoir de porte
Tope de puerta
B   Į
1
2
α

X max. α
70 mm 111°
80 mm 107°
90 mm 105°
Öffnungsdämpfung nicht wirksam!
Backcheck not effective!
Freinage à l‘ouverture non activé!
¡Frenado a la apertura ineficaz!
HINWEIS
NOTE
REMARQUE
NOTA
OTS 
OTS 
SW
Size
Taille
Tamaño
SW
Size
Taille
Tamaño
5
5

Schließkraft
Closing force
Force de fermeture
Fuerza de cierre
EN B
2 ≤ 850 mm
3 ≤ 950 mm
4 ≤ 1100 mm
5 ≤ 1250 mm
6 ≤ 1400 mm
min. EN 3
DIN
18040 max. EN 4,5

Herausgeber | Editor:
Gretsch-Unitas GmbH
Baubeschläge
Johann-Maus-Str. 3
D-71254 Ditzingen
Tel. [phone]
Fax [phone]-
293
www.g-u.com
Fehler, Irrtümer und technische Änderungen vorbehalten. Errors and omissions reserved. Subject to technical modifications. Sous réserve d‘erreurs et de modifications techniques. Reservado el derecho a realizar modificaciones técnicas. Salvo error u omission.
OTS  / OTS 
