Gude BSBA 12-202-24 K User manual

GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
BSBA 12-202-24 K
58803
------------------- DE Originalbetriebsanleitung Akku-Schlagbohrschrauber
------------------- EN Translation of the original instructions Cordless percussion drill/driver
------------------- FR Traduction du mode d’emploi d’origine Perceuse Visseuse à percussion sans l
------------------- IT Traduzione del Manuale d’Uso originale Trapano avvitatore a batteria
------------------- NL Vertaling van de originele gebruiksaanwijzing Accu-slagboormachine
------------------- CZ Překlad originálního návodu k provozu Aku příklepové vrtačky/šroubováky
------------------- SK Preklad originálneho návodu na prevádzku Akumulátorová príklepová vŕtačka a
uťahovačka
------------------- HU Az eredeti használati utasítás fordítása Akkumulátoros ütvefúró/csavarozógép

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON ___________________________________________________________ 2
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG _________________________________________________ 9
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS |
MAINTENANCE_________________________________________________________________ 13
Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SÉCURITÉ | ENTRETIEN ________________________________________________ 16
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |
MANUTENZIONE_______________________________________________________________ 20
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | _______________________________________________ 24
Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |
ÚDRŽBA______________________________________________________________________ 28
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |
ÚDRZBA ________________________________________________________________________________ 31
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS ______________________________________________________ 34
Original EG-Konformitätserklärung | Translation of the EC-Declaration of Conformity |
Traduction de la déclaration de conformité CE | Traduzione della dichiarazione di conformità CE |
Vertaling van de EG-Conformiteitverklaring| Překlad prohlášení o shodě EU | Peklad vyhlásenie o zhode EÚ |
Fordítása azonossági nyilatkozat EU _______________________________________________________________ 38

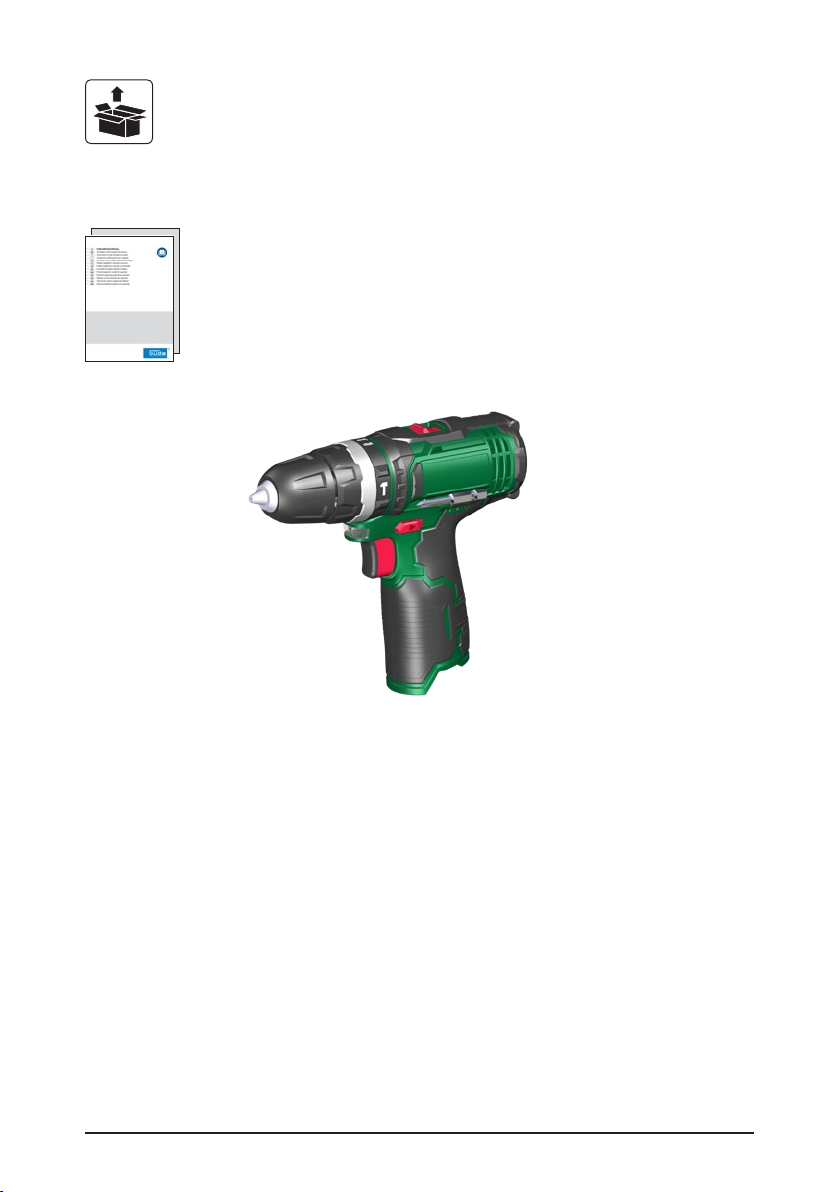

LIEFERUMFANG | DELIVERY RANGE | PIÈCES FOURNIES | ACCESSORI IN DOTAZIONE |
LEVERING | ROZSAH DODÁVKY | ŠTANDARDNÁ VÝBAVA | ALAPKIVITEL

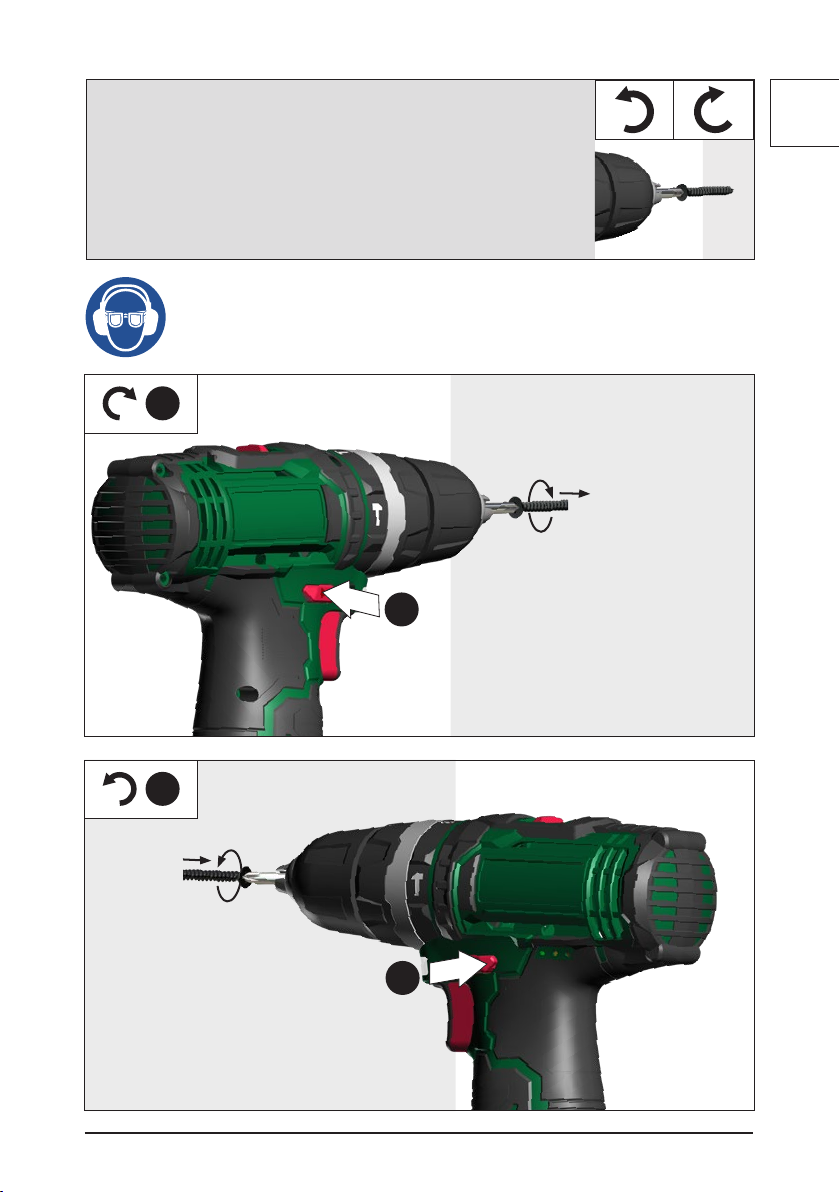

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP
DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
7
5-6 8
4
2
3

2DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
1
2
2
CLICK
58806 12 V / 2,0 Ah

3
2
1
1 2
90°
DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
58150
58151
58173

4START
STOP
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP

5
1
2
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés

6
Den Gangschalter niemals bei eingeschalteter
Maschine, sondern nur im Stillstand betätigen.
Never use the gear switch whilst the machine is
operating. Only use the switch when the machine is at
a standstill.
Ne jamais actionner le commutateur sélectif pendant
que la machine est enclenchée, mais seulement si elle
est à l’arrêt.
Non azionare l´interruttore per il cambio di velocitá
mai con macchina accesa, ma solo da ferma.
Bedien de versnellingsschakelaar alléén wanneer
de machine stilstaat en nooit wanneer de machine
ingeschakeld is.
Přepínač rychlostí nepoužívejte nikdy při zapnutém
stroji, nýbrž pouze v klidovém stavu.
Nikdy neprepínať rýchlosť, keď je skrutkovač v behu.
Rýchlosť nastaviť, len keď je skrutkovač vypnutý.
Ha a gép be van kapcsolva, soha ne használjuk a
sebességkapcsolót, az csak leállás után használható.
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés

7
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
R
L
R
L

8DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
7 9 11 13 15
1 - 3 - 5 - 7 - 9 - 11 - 13 - 15 - 17 - 19 - 21
7 9 11 13 15
7 9 11 13 15

D
9
DE
DEUTSCH
Technische Daten
Akku-Schlagbohrschrauber BSBA 12-202-24 K
Artikel-Nr. 58803
Spannung Wechselakku 12 V
Leerlaufdrehzahl 1. Gang
2. Gang
0 - 400 min-1
0 - 1300 min-1
Lastschlagzahl 1. Gang
2. Gang
0-6400 min-1
0-20800 min-1
Drehmoment max. 25 Nm
Bohrfutterspannbereich 0,8 - 10 mm
Gewicht ohne Akku/Ladegerät 0,87 kg
Empfohlene Umgebungstemperatur für den Betrieb -18°C ... +40°C
Empfohlene Akku Typen APA 12-20
Empfohlene Ladegeräte LGA 12-24
Geräuschangaben
Gemessen nach EN 60745; Unsicherheit K = 3 dB (A)
Schalldruckpegel LpA 74,9 dB(A)
Schallleistungspegel LWA 85,9 dB(A)
Gehörschutz tragen!
Vibrationsangaben
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745, Unsicher-
heit K = 1,5 m/s2
Bohren in Metall: Schwingungsemissionswert ah,D < 2,5 m/s²
Schlagbohren in Beton: Schwingungsemissionswert ah,ID 11,318 m/s²
Schrauben ohne Schlag: Schwingungsemissionswert ah< 2,5 m/s²
WARNUNG: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom
angegebenen Wert unterscheiden.
Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.
Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung.
Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in
denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwin-
gungsbelastung über den gesamtenArbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwin-
gungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände,
Organisation derArbeitsabläufe.
Benutzen Sie das Gerät erst nachdem
Sie die Betriebsanleitung aufmerk-
sam gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und
dem richtigen Gebrauch des Gerätes vertraut.
Beachten Sie alle in der Anleitung aufgeführten
Sicherheitshinweise. Verhalten Sie sich verantwor-
tungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Das Gerät darf nur von Personen betrieben
werden, die das 16. Lebensjahr vollendet haben.
Eine Ausnahme stellt die Benutzung als Jugend-
licher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit
unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.

D
10
DEUTSCH
DE
Bestimmungsgemäße Verwendung
Der Akku-Schlagbohrschrauber ist universell ein-
setzbar zum Bohren, Schlagbohren und Schrauben
unabhängig von einem Netzanschluss.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben: 1. Ort des
Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art
der Verletzungen
Symbole
WARNUNG / Achtung!
Zur Verringerung eines Verletzungsrisikos
Betriebsanleitung lesen.
Schutzbrille tragen!
Gehörschutz tragen!
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
Elektrowerkzeug der Schutzklasse III.
CE Konformitätszeichen
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
VSpannung
n0 Leerlaufdrehzahl
Gleichstrom
Akku
Akku vor Hitze und Feuer schützen
Akku vor Wasser und Feuchtigkeit schützen
MAX 40°C
Akku vor Temperaturen über 40°C schützen
Li-Ion
Werfen Sie Akkus nicht in den Hausmüll
Geben Sie Akkus an einer Altbatterie-Sam-
melstelle ab, wo sie einer umweltgerechten
Wiederverwertung zugeführt werden.
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei der Einhal-
tungder Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwe-
reVerletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
Sicherheitshinweise für Schrauber
Halten Sie das Gerät an den isolierten Griä-
chen, wenn Sie Arbeiten ausführen, bei denen
die Schraube verborgene Stromleitungen treen
kann. Der Kontakt der Schraube mit einer span-
nungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
Sicherheitshinweise für
Bohrmaschinen
Tragen Sie Gehörschutz beim Schlagbohren. Die
Einwirkung von Lärm kann Gehörverlust bewirken.
Halten Sie das Gerät an den isolierten Griächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatz-
werkzeug verborgene Stromleitungen treen kann.
Der Kontakt des Schneidwerkzeugs mit einer span-
nungsführenden Leitung kann metallene Geräteteile
unter Spannung setzen und zu einem elektrischen
Schlag führen.

D
11
DE
Weitere Sicherheits- und
Arbeitshinweise
Schutzausrüstung verwenden. Beim Arbeiten mit der
Maschine stets Schutzbrille tragen. Schutzkleidung
wie Staubschutzmaske, Schutzhandschuhe, festes
und rutschsicheres Schuhwerk und Gehörschutz
werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesund-
heitsschädlich und sollte nicht in den Körper gelan-
gen. Staubabsaugung verwenden und zusätzlich
geeignete Staubschutzmaske tragen. Abgelagerten
Staub gründlich entfernen, z.B. Aufsaugen.
Es dürfen keine Materialien bearbeitet werden, von
denen eine Gesundheitsgefährdung ausgeht (z.B.
Asbest).
Beim Arbeiten in Wand, Decke oder Fußboden auf
elektrische Kabel, Gas- und Wasserleitungen achten.
Sichern Sie Ihr Werkstück mit einer Spannvorrichtung.
Nicht gesicherte Werkstücke können schwere Verlet-
zungen und Beschädigungen verursachen.
Beim Blockieren des Einsatzwerkzeuges bitte das
Gerät sofort ausschalten! Schalten Sie das Gerät nicht
wieder ein, solange das Einsatzwerkzeug blockiert
ist; hierbei könnte ein Rückschlag mit hohem Reak-
tionsmoment entstehen. Ermitteln und beheben Sie
die Ursache für die Blockierung des Einsatzwerkzeu-
ges unter Berücksichtigung der Sicherheitshinweise.
Mögliche Ursachen dafür können sein:
• Verkanten im zu bearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges
Greifen Sie nicht in die laufende Maschine. Späne
oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
WARNUNG! Verbrennungsgefahr
Das Einsatzwerkzeug kann während der Anwendung
heiß werden.
• bei Werkzeugwechsel
• bei Ablegen des Gerätes
Das Gerät darf nicht benutzt werden falls es beschä-
digt ist oder die Sicherheitseinrichtungen defekt
sind. Tauschen Sie abgenutzte und beschädigte Teile
aus.
Benutzen Sie das Gerät nicht in der Nähe von ent-
zündbaren Flüssigkeiten oder Gasen. Bei Kurzschluss
besteht Brand- und Explosionsgefahr.
Wegen Kurzschlussgefahr dürfen Metallteile nicht in
die Lüftungsschlitze gelangen.
Elektronik
Bei Überlastung wird die Drehzahl bis zum Stillstand
reduziert. Bitte beachten Sie, dass die Maschine bei
Wegfall der Belastung wieder selbstständig auf die
ursprüngliche Arbeitsdrehzahl hochfährt.
Akku
Brandgefahr! Explosionsgefahr!
Verwenden Sie niemals beschädigte, defekte
oder defomierte Akkus. Den Akku niemals önen,
beschädigen und nicht fallen lassen.
Akkus nie in Umgebung von Säuren und leicht
entammbaren Materialien laden.
Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwi-
schen 10°C bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere
Zeit starker Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.
Kurzschluss - Kontakte des Akkus nicht mit Metall-
teilen überbrücken.
Bei Entsorgung, Transport oder Lagerung muss
der Akku verpackt werden (Plastiktüte, Schachtel)
oder die Kontakte müssen abgeklebt werden.
Verwenden Sie zum Auaden des Akkus nur das Güde-
Ladegerät. Bei Verwendung anderer Ladegeräte können
Defekte auftreten oder ein Brand ausgelöst werden.
Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Füh-
ren Sie Frischluft zu und suchen Sie bei Beschwerden
einen Arzt auf. Die Dämpfe können die Atemwege
reizen.
Arbeitshinweise
Die Akkus werden nur teilweise vorgeladen geliefert
und müssen vor Gebrauch zum ersten Mal voll aufge-
laden werden.
• Laden Sie den Akku nach, wenn das Gerät zu lang-
sam läuft oder stehen bleibt.
• Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Eine
Unterbrechung des Ladevorgangs schädigt den
Akku nicht.
• Der Li-Ionen-Akku ist durch die„Electronic-Cell
Protection“ gegen Tiefentladung geschützt.
• Eine wesentlich kürzere Betriebszeit des geladenen
Akkus zeigt an, dass der Akku verbraucht ist und
ersetzt werden muss.
Akkus umweltgerecht entsorgen
Li-Ion-Akkus sind entsorgungspichtig. Lassen Sie
defekte Akkus vom Fachhandel entsorgen. Akkus
müssen aus dem Gerät entfernt werden bevor es
verschrottet wird. Beschädigte Akkus können der
Umwelt und Ihrer Gesundheit schaden, wenn giftige
Dämpfe oder Flüssigkeiten austreten.
Versenden Sie daher nie einen defekten Akku per Post
etc. Bitte wenden Sie sich an Ihre örtliche Entsor-
gungsstelle.
Entsorgen Sie Akkus im entladenen Zustand. Wir
empfehlen die Pole mit einem Klebestreifen zum
Schutz vor einem Kurzschluss abzudecken. Önen Sie
den Akku nicht.
DEUTSCH

D
12
DEUTSCH
DE
Wartung
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
Reparaturen und Arbeiten, die nicht in dieser Anlei-
tung beschrieben wurden, nur von qualiziertem
Fachpersonal durchführen lassen.
Nur Originalzubehör und Originalersatzteile verwenden.
Maschine, insbesonders Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen!
Kunststoe nicht mit Lösemittel, entzündlichenoder
giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein
feuchtes Tuchbenutzen.
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.
Bei Bedarf nden Sie die Ersatzteilliste im Internet
unter www.guede.com.

D
13
EN
ENGLISH
Technical Data
Cordless percussion drill/driver BSBA 12-202-24 K
Art. No 58803
Battery voltage 12 V
No-load speed 1st gear
2nd gear
0 - 400 min-1
0 - 1300 min-1
Rate of percussion under load 1st gear
2nd gear
0-6400 min-1
0-20800 min-1
Torque max. 25 Nm
Drill chuck range 0,8 - 10 mm
Weight without battery/Charging equipment 0,87 kg
Recommended Ambient Operating Temperature -18°C ... +40°C
Recommended battery types APA 12-20
Recommended charger LGA 12-24
Noise details
Measured according to EN 60745; Uncertainty K = 3 dB (A)
Sound pressure level LpA 74,9 dB(A)
Sound power level LWA 85,9 dB(A)
Wear ear protectors!
Vibration details
Vibration total values (triaxial vector sum) determined according to EN 60745, Uncertainty K = 1,5 m/s2
Drilling into metal: Vibration emission value ah,D < 2,5 m/s²
Impact drilling into concrete: Vibration emission value ah,ID 11,318 m/s²
Screw driving without impact: Vibration emission value ah< 2,5 m/s²
WARNING: The vibration emission level will vary because of the ways in which a power tool can be used and
may increase above the level given in this information sheet.
The vibration emission level may be used to compare one tool with another.
It may be used for a preliminary assessment of exposure.
An accurate estimate of the vibratory load shouldalso take into account the times when the tool isshut down
or when it is running but not actually inuse. This may signicantly reduce the vibratoryload over the total
working period.
Identify additional safety measures to protect theoperator from the eects of vibration such as:maintain the
tool and the accessories, keep thehands warm, organisation of work patterns.
Read and understand the operating
instructions before using the
appliance. Familiarise with the
control elements and how to use the appliance
properly. Abide by all the safety measures stated in
the service manual. Act responsibly toward third
parties.
The operator is responsible for accidents or risks to
third parties.
Persons over 16 years of age can only workon the
appliance.An exception includes youngsters trained
in order to reachknowledge under supervision
of the trainer duringoccupational education.
In case of any doubts about connection and operati-
on refer please to our customer center
Specied Conditions Of Use
The cordless percussion drill/driver is designed for
drilling, percussion drilling, as well as screwdriving for
independent use away from mains supply.
Do not use this product in any other way as stated
for normal use. Not observing general regulations
in force and instructions from this manual does not
make the manufacturer liable for damages.
Emergency procedure
Conduct a rst-aid procedure adequate to the injury
and summon qualied medical attendance as quickly
as possible. Protect the injured person from further
harm and calm them down. If you seek help,state the
following pieces ofinformation: 1. Accident site, 2.
Accident type, 3. Number of injured persons, 4. Injury
type(s)

D
14
ENGLISH
EN
Symbols
WARNING / Caution!
Read the operating instructions to reduce
the risk of injury.
Wear eye protective goggles !
Wear ear protectors!
Take the replaceable battery from the
appliance before any extension, cleaning
and servicing works.
Class III tool.
CE marking
Any damaged or disposed electric or
electronic devices must be delivered to
appropriate collection centres.
VVolts
n0 No-load speed
Direct Current
Battery
Protect the battery against heat and re.
Protect the battery against water and
moisture.
MAX 40°C
Protect the battery against temperatures
above 40°C.
Li-Ion
Do not throw the batteries in household
waste.
Deliver the batteries to a collection centre of
old batteries where they will be recycled in
an environmentally friendly way.
WARNING Read all safety warnings and all
instructions. Failure to follow the warningsand
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instructions for future
reference.
Screwdriver safety warnings
Hold power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting
a„live“ wire may make exposed metal parts of the
power tool„live“ and could give the operator an
electric shock.
Drill safety warnings
Wear ear protectors when impact drilling. Exposure
to noise can cause hearing loss.
Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a„live“ wire may make exposed
metal parts of the power tool„live“ and could give the
operator an electric shock.
Additional Safety and Working
Instructions
Use protective equipment. Always wear safety
glasses when working with the machine. The use of
protective clothing is recommended, such as dust
mask, protective gloves, sturdy non-slip footwear
and ear defenders.
The dust produced when using this tool may be
harmful to health. Do not inhale the dust. Use a dust
absorption system and wear a suitable dust protec-
tion mask. Remove deposited dust thoroughly, e.g.
with a vacuum cleaner.
Do not machine any materials that present a danger
to health (e.g. asbestos).
When working in walls ceiling, or oor, take care to
avoid electric cables and gas or waterpipes.
Clamp your workpiece with a clamping device.
Unclamped workpieces can cause severe injury and
damage.
Please turn the device immediately o when the
tool used gets blocked! Do not turn the device on
again when the tool is still blocked. This could cause
bounce back with a high reaction moment. Determi-
ne and remove the cause of the blocking of the tool
used while respecting the safety instructions.
The possible causes may be:
• it is tilted in the workpiece to be machined
• it has pierced through the material to be machined
• the power tool is overloaded
Do not reach into the machine while it is running.
Chips and splinters must not be removed while the
machine is running.
WARNING! Danger of burns
The insertion tool may become hot during use.
• when changing tools
• when setting the device down

D
15
EN
The appliance must not be used if damaged or safety
equipment is defective. Replace any worn-out and
damaged parts.
Do not use the device near ammable liquids or ga-
ses. Risk of re and explosion in case of short circuit.
Do not let any metal parts reach the airing slots -
danger of short circuit!
Electronics
In case of overload, the rotational speed is being
reduced until machine stops. Please note that the ma-
chine will automatically accelerate back to its original
operating speed if the load is removed from it.
Battery
Risk of re! Risk of explosion!
Never use damaged, defective or deformed accu-
mulators. Never open or damage the accumulator
or let it fall on the ground.
Never charge the battery in an environment with
acids and easily ammable materials.
Protect the battery against heat and re.
Battery to be used at the ambient temperatures
between 10°C and +40°C only.
Never put the battery on heaters and do not
expose it to strong sunlight for a long time.
After being subject to heavy load, let the battery
cool down rst.
Short circuit - do not bridge the accumulator
contacts with metal parts.
The accumulator must be packaged (plastic bag,
box) or accumulator contacts must be sealed up
for accumulator disposal, transport or storage.
The Güde charger to be used only to charge the battery.
There can be malfunction or re if dierent chargers
are used.
Vapours may leak out in case of unauthorised use or
when using a damaged accumulator. Bring fresh air
and seek medical advice if experiencing diculties.
Vapours may irritate the respiratory system.
Work instructions
Accumulators are supplied partially charged and
must therefore be fully charged before being used for
the rst time.
• Charge the accumulator when the appliance is
running slowly or stops.
• A li-ion battery may be charged at any time without
any shortening of its life. Charging process interrup-
tion will not damage the accumulator.
• A li-ion battery is protected by the Electronic Cell
Protection against deep discharge.
• A signicantly shorter operating time of a charged
battery means the battery life is over and the batte-
ry must be replaced.
Dispose of the batteries in an environmentally
friendly manner.
Li-ion batteries are subject to the special disposal
obligation. Have any defective batteries disposed of
by a specialised shop. The battery must be taken out
before the appliance is scrapped. Damaged batteries
may harm the environment and your health if toxic
vapours or liquids leak out of such batteries.
Therefore, never send a defective battery by post, etc.
Please contact your local recycling centre.
Dispose of the batteries when discharged. We
recommend applying an adhesive tape on the poles
to protect them against short circuit. Never open the
battery.
Maintenance
Take the replaceable battery from the
appliance before any extension, cleaning and
servicing works.
Repairs and works specied in these Instructions may
only be performed by qualied authorised sta.
Use only original accessories and original spare parts.
Keep the device, in particular the air vents, clean at all
times. Never spray water on the device body!
Do not clean the plastics with solvents, ammable or
toxic uids. For cleaning, use a damp cloth only.
Only a regularly maintained and treated appliance
can serve as a satisfactory aid. Insucient mainte-
nance and care can lead to unforeseen accidents and
injuries.
If necessary, a list of spare parts can be found at www.
guede.com.
ENGLISH

D
16
FR
FRANÇAIS
Caractéristiques Techniques
Perceuse Visseuse à percussion sans l BSBA 12-202-24 K
N° de commande 58803
Tension accu interchangeable 12 V
Vitesse de rotation à vide 1ère vitesse
2ème vitesse
0 - 400 min-1
0 - 1300 min-1
Perçage à percussionen charge 1ère vitesse
2ème vitesse
0-6400 min-1
0-20800 min-1
Couple max. 25 Nm
Plage de serrage du mandrin 0,8 - 10 mm
Poids sans batterie amovible/Dispositif de charge 0,87 kg
Température ambiante conseillée pour le fonctionnement -18°C ... +40°C
Batteries conseillées APA 12-20
Chargeurs conseillés LGA 12-24
Données relatives au bruit
Mesuré selon EN 60745; Incertitude K = 3 dB (A)
Niveau de pression acoustique LpA 74,9 dB(A)
Niveau d‘intensité acoustique LWA 85,9 dB(A)
Portez une protection auditive!
Données relatives aux vibrations
Valeurs totales d‘oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN
60745, Incertitude K = 1,5 m/s2
Perçage dans le métal: Valeur d’émission vibratoire ah,D < 2,5 m/s²
Perçage à percussion dans le béton: Valeur d’émission vibratoire ah,ID 11,318 m/s²
Vissage sans choc: Valeur d’émission vibratoire ah< 2,5 m/s²
AVERTISSEMENT: Le niveau réel des vibrations peut diérer de la valeur indiquée dans ces consignes en fonc-
tion du type et du mode d‘utilisation .
Le niveau des vibrations peut être utilisé pour la comparaison des appareils électriques.
Convient également pour l‘examen préalable de la charge par vibrations.
Pour estimer de manière exacte la charge parvibrations pendant une certaine durée de travail, il faut égale-
ment tenir compte des tempsd‘arrêt ou de marche à vide de l‘appareil. Cela peut entraîner une réduction
sensible du volume de charge par vibrations sur la durée totale de travail.
Dénir les mesures de sécurité supplémentairesrelatives à la protection de l‘utilisateur contre leseets des
vibrations,telles que : entretien technique des outils électriques et appareils, maintien de la chaleur des
mains,organisation du travail.
Lisez attentivement ce mode
d‘emploi avant la première utilisation
de l‘appareil et assurez-vous de
l‘avoir bien compris. Familiarisez-vous avec les
éléments de commande et l‘utilisation correcte de
l‘appareil. Respectez toutes les consignes de sécurité
gurant dans le mode d’emploi. Comportez-vous de
façon responsable vis-à-vis des autres personnes.
L‘utilisateur est responsable des accidents et dangers
vis-à-vis de tierces personnes.
L’appareil peut être utilisé uniquement par
despersonnes de plus de 16 ans, exception
faite des adolescents manipulant l’appareil
dans lecadre de l’enseignement professi-
onnel sous la surveillancedu formateur.
Si vous avez des doutes en ce qui concerne le
branchement et l‘utilisation de l‘appareil, contactez le
service clients.
