hager x250 HXB04 H Series User manual

x250
Echelle 50 %
AI1_x250_Cde_motor_T1_01
Echelle 40 %
AI1_x250_Cde motorisée_T1_02
ON TRIP
OFF
2
4
1
3
ab
5
Ech. 35%
AI1_x250_Cde_motor_T1_03
Ech. 50%
PUSH TO TRIP
155
172
90
AI1_x250_Cde motorisée_T1_02
Ech. 25%
(vis + connecteur = 30%
étiquette à 40%)
x1
x1x1

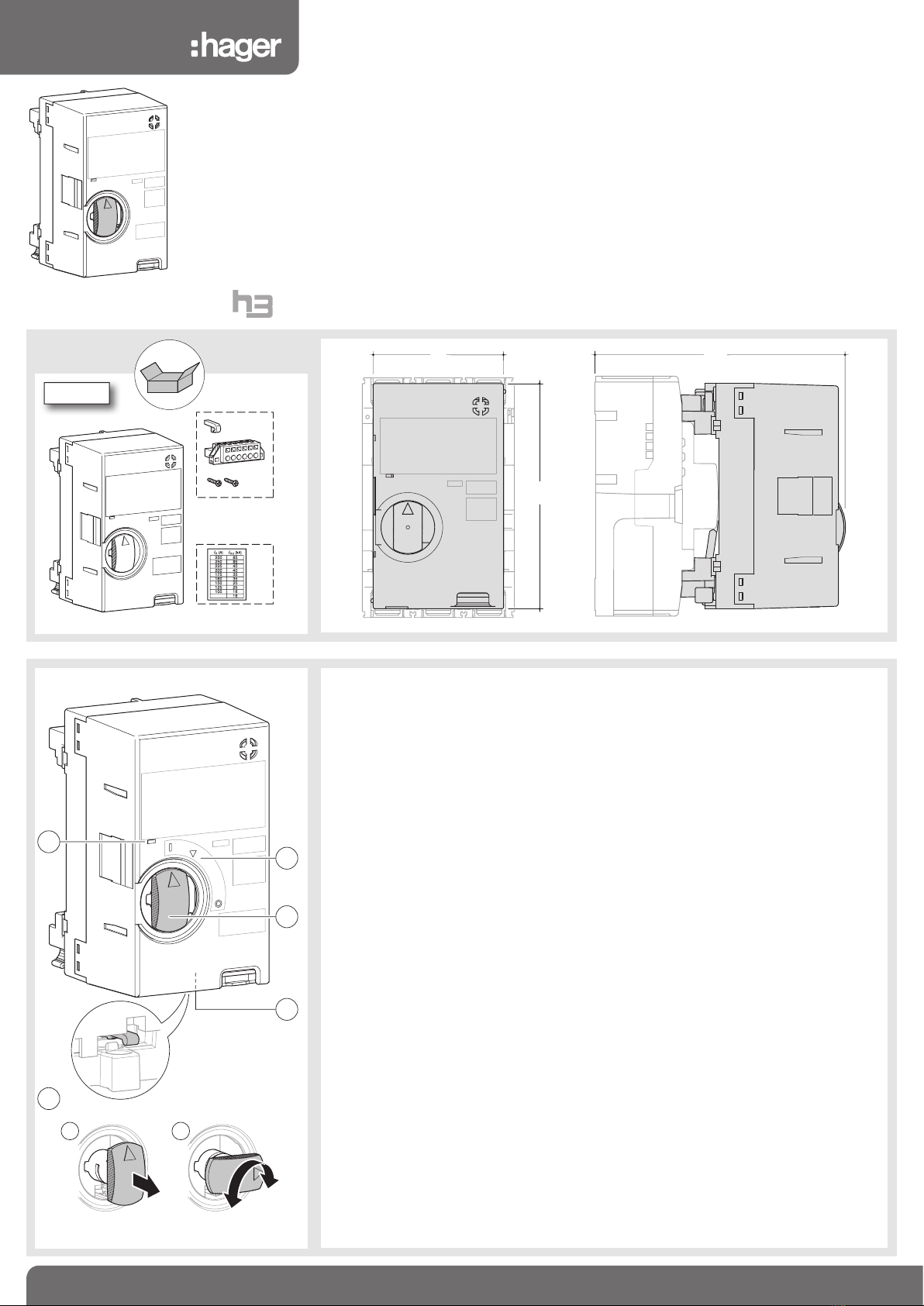

3 P - 4 P
1indicateur de position de la manette :
- rouge = ON
- gris = déclenché (Trip)
- vert = OFF / Reset
2voyant de bon fonctionnement
3manette rotative
4levier de déclenchement
5commande manuelle
a - tirer la manette vers l’avant
b - tourner
1handle position indicator:
- red = ON
- grey = Trip
- green = OFF / Reset
2«good work» light indicator
3operating knob
4manual Trip lever
5manual operating
a - pull forward
b - turn knob
1Position des Schalthebels:
- rot = EIN
- grau = ausgelöst
- grün = AUS / Reset
2Anzeige = in Betrieb
3Bedienknopf
4Manueler Auslöser
5Manuele Bedienung
a - rausziehen
b - Knopf drehen
1indicatore di posizione della leva
di manovra:
- rosso = ON (discharged)
- bianco = scanciato (charged)
- verde = OFF / Reset (charged)
2LED = funzionamento corretto
3leva comando manuale
4leva scancio manuale
5comando manuale
a - tirare la leva
b - ruotare la leva
1Indicador de posición de la maneta:
- rojo = ON
- blanco = disparado
- verde = OFF / Reset
2piloto indicador de funcionamiento
correcto
3maneta rotativa
4palanca de fijación
5mando manual
a - tirar de la maneta hacia delante-
b - girar
1 hendelstand-indicator:
- rood = ON- wit = Uitgeschakeld
- groen = OFF / Reset
2LED = goede werking
3bedieningsknop
4handleiding Trip hendel
5handbediende
a - naar voren trekken
b - draai knop
1indicador de posição do punho:
- encarnado = ON
- branco = Disparo
- verde = OFF / Reset
2LED = bom funcionamento
3botão de funcionamento
4alavanca manual de viagem
5manual
a - puxar para a frente
b - botão de ligar
1
bryterknappens posisjon indikerer:
- rød = PÅ£
- hvit = Utløst
- grønn = AV / Reset
2LED = i drift
3drift knotten
4manuell Trip spake
5manuell drift
a - trekk fremover
b - sving knott
1Oπτική ένδειξη της κατάστασης
τoυ διακόπτη:
- κόκκινo = ON
- λευκό = πτώση διακόπτη
ισχύoς
- πράσινo = OFF / Reset
2λυχνία ένδειξης καλής
λειτουργίας
3κουμπί λειτουργίας
4μοχλό ταξιδιού εγχειρίδιο
5εγχειρίδιο λειτουργίας
a - προς τα εμπρός
b - χειριστήριο στροφή
1Wskaźnik pozycji dźwigni:
- czerwony = ON
- biały = Trip
- zielony = OFF
2Wskaźnik poprawnego działania
3Pokrętło
4wycieczki dźwigni ręcznej
5instrukcja obsługi
a - pociągnąć do przodu
b - pokrętło kolei
1Положение раб. органа:
- красный = ВКЛ
- белый = расцеплен
- зелёный = ВЫКЛ / Готов
2Световой индикатор «работа
нормальная»
3Работа сручкой
4Руководство поездки рычаг
5Руководство по эксплуатации
a - вытяните вперед
b - свою очередь, ручку
1手柄位置指示:
- 红 =ON
- 白 = Trip
- 绿 = OFF/Reset
2«工作正常»指示灯
3操作旋钮
4手动杆之旅
5手动操作
a - 十拉向前
b - 旋钮
1
6H5544.c
6H5544.c
aCommande motorisée HXB04.H Notice d’instructions
zMotor operator HXB04.H User instructions
eMotorantrieb HXB04.H Montageanleitung
yComando a motore HXB04.H Istruzioni di montaggio
rMando motor HXB04.H Instrucciones de uso
iMotoraandrijving HXB04.H Gebruiksaanwijzing
tComando motorizado HXB04.H Instruções de instalação
oMotorbetjening HXB04.H Bruksanvisning
uΠιλότoς κινητήρα HXB04.H Oδηγίες χρήσεως
mNapęd silnikowy HXB04.H Instrukcja obsługi
wМотор-привод HXB04.H Руководство по эксплуатации
n电机操作 HXB04.H 用户手册

AI1_x250_Cde_motor_T1_05Ech. 35 %
Ech. 50 %
PUSH TO TRIP
TRIP
Ech. 30%
AI1_x250_Cde motorisée_T1_06
PUSH TO TRIP
AX
AL
SH
UV V
AX
AL
SH
UV V
Ech. 30 %
AI1_x250_Cde_motor_T1_08
Ech. 30%
AI1_x250_Cde motorisée_T1_07
PUSH TO TRIP
AX
AL
SH
UV V
AX
AL
SH
UV V
200
150
125
100
250
250
40
25
25
16
85
85
22
54
0
17
53
5
16
03
5
16
• Assemblage de la commande motorisée sur
le disjoncteur
• Fitting the motor operator on MCCB
• Verbinden des Motorantrieb mit dem
Leistungsschalter
• Installazione del comando a motore
sull’interruttore
• Montaje del mando motor sobre el
interruptor automático
• Montage motoraandrijving aan vermogensau
tomaat/-schakelaar
• Montagem do comando motorizado no
disjuntor
• Montering av motorbetjening på effektbryter
• Fitting the motor operator on MCCB
• Montażnapędu silnikowego na wyłączniku
• Установка s-привода на
автоматический выключатель
• 安装旋转手柄于MCCB上
Ech. 30%
AI1_x250_Cde motorisée_T1_09
PUSH TO TRIP
Ech. 30%
AI1_x250_Cde motorisée_T1_09b
PUSH TO TRIP
&
"
(
é
'
§
2 6H5544.c

Echelle 50%
AI1_x250_Cde_motor_T1_16
3
Ø 2,2 x L 9,5
Ech. 1
AI1_x250_Cde motorisée_T1_13
Ech. 1
AI1_x250_Cde motorisée_T1_14
P1
OFF
ON
CP2 E
Uc
+-
OFF/Reset
ON
Ech. 1
AI1_x250_Cde motorisée_T1_12
max
2
max
2
9
mm
Echelle 50%
AI1_x250_Cde_motor_T1_15
Ech. 30%
AI1_x250_Cde motorisée_T1_11
PUSH TO TRIP
UC :
24 VDC
230-240 VAC
HXB040H HXB042H
24 VDC
24 VDC
200-240 VAC
(ON)
(OFF)
(RESET)
Operating voltage
Operating current/
Starting current
Operating
time
230-240 VAC
Power supply requires
Dielectric properties (1 min)
18/26
3,5/7
-
-
0,1 s
0,1 s
0,1 s
300 VA mini
1000 VAC1500 VAC
Peak value (A)
Ech. 45%
Ech. 45%
Ech. 100%
AI1_x250_Cde_motor_T1_10
0,13-0,15 Nm
Ech. 1
AI1_h250_Cde motorisée_T1_12
max
2
max
2
9
mm
P1(+)
DS
OFF(RESET)
ON
ON
OFF
COM
The "+" and "-"
symbols indicate the
polarities of DC-rated
motor operators
Control power circuit
ON/OFF control circuit
Motor drive circuit
Uc
+
-
P2(-)
E
LED
M
&

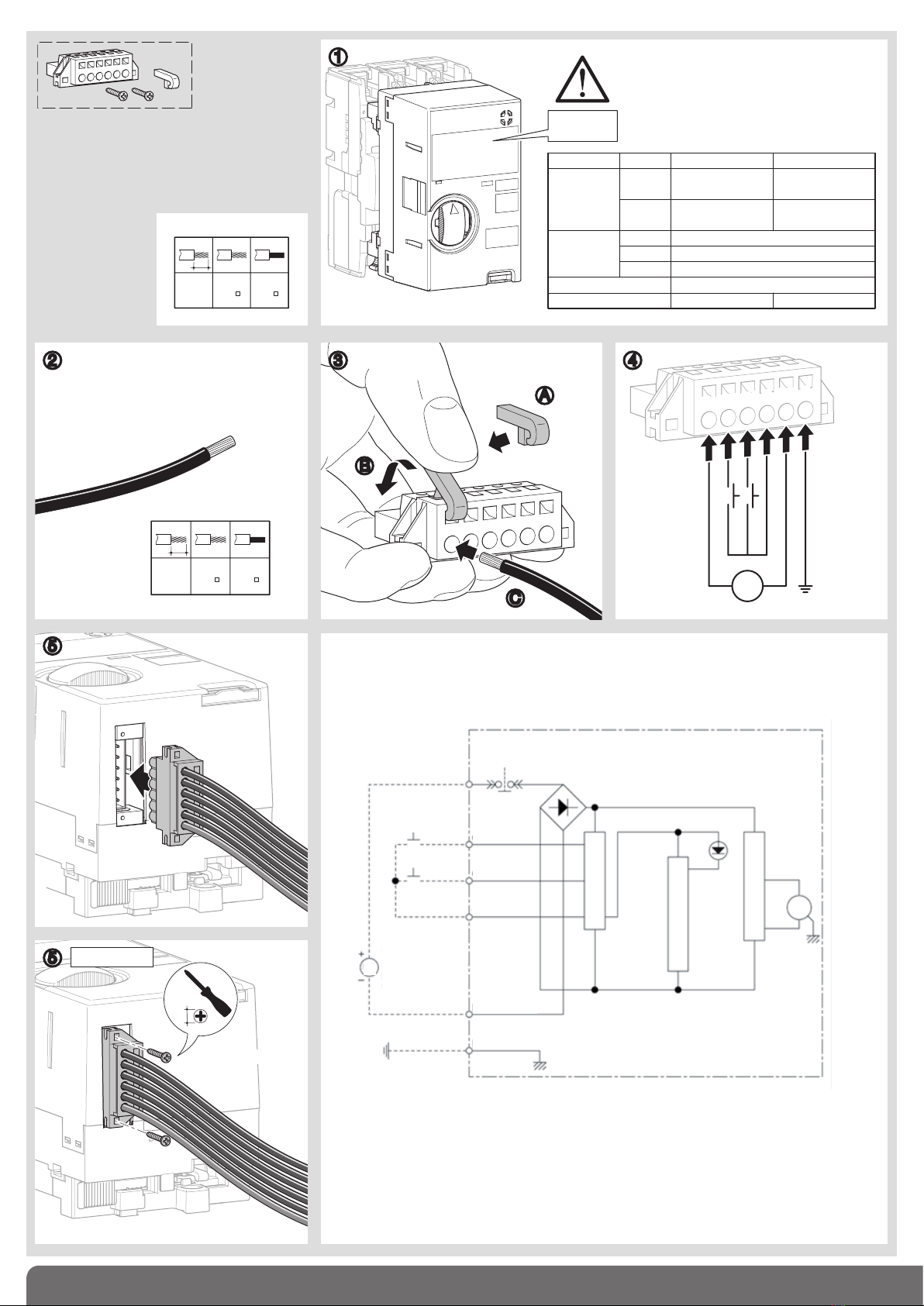

• Connexion
• Connection
• Anschluss
• Connessione
• Conexión
• Aansluiting
• Ligação
• Connection
• σύνδεση
• Podłączenie
• Соединение
• 连线
é
(
(
" '
A
B
C
3 6H5544.c

Ech. 30%
AI1_x250_Cde motorisée_T1_19
PUSH TO TRIP
1
2
PUSH TO TRIP
ON TRIP
OFF
Ech. 30%
AI1_x250_Cde motorisée_T1_20

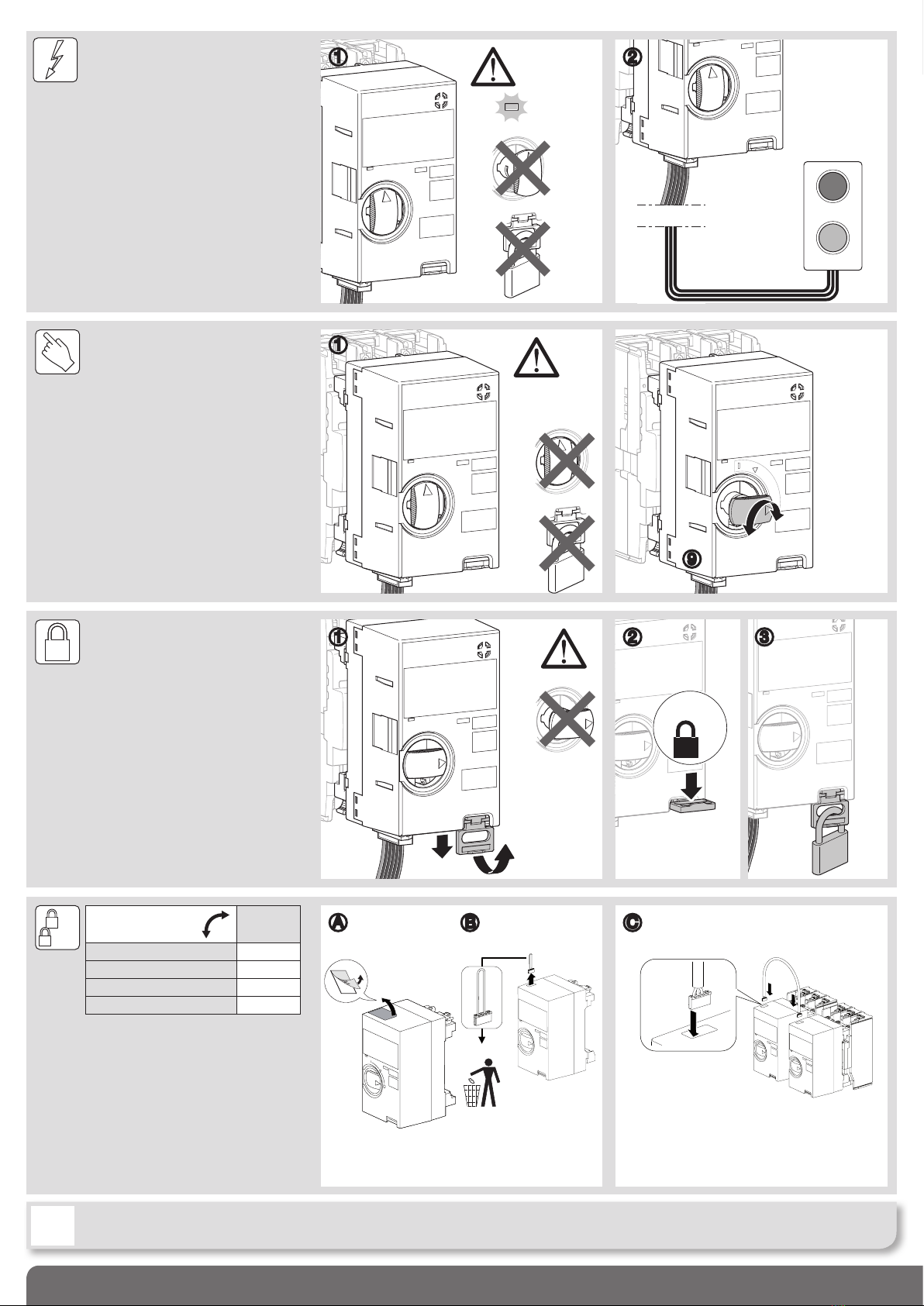

• Fonctionnement mode manuel
• Manual operation
• Manuele Bedienung
• Funzionamento modo manuale
• Funcionamiento manual
• Manuele bediening
• Funcionamento em modo manual
• Manuell modus operasjon
• Λειτουργία manuel μέθοδος
• Tryb pracy ręcznej
• Режим деятельности ручной
• 操作指南方式
Ech. 30%
AI1_x250_Cde motorisée_T1_17
PUSH TO TRIP
ON
OFF
Ech. 30%
AI1_x250_Cde motorisée_T1_17
PUSH TO TRIP
Power lamp
ON
1
2
3
• Fonctionnement mode électrique
• Motorized operation
• Elektrische Bedienung
• Funzionamento modo elettrico
• Funcionamiento eléctrico
• Elektrische modus operatie
• Funcionamento em modo eléctrico
• Elektrisk modus operasjon
• Λειτουργία ηλεκτρική μέθοδος
• Tryb działania elektrycznych
• Режим деятельности электрический
• 操作电方式
Ech. 30%
AI1_h250_Cde motorisée_T1_22
PUSH TO TRIP
ø 5,5-8mm
max.
x3
Ech. 30%
AI1_h250_Cde motorisée_T1_21
PUSH TO TRIP
• Verrouillage
• Locking
• Verriegelung
• Blocco
• Bloqueo
• Grendeling
• Bloqueio
• Låsing
• Κλείδωμα
• Blokada
• Фиксировать
• 锁
Ech. 30%
AI1_h250_Cde motorisée_T1_23
PUSH TO TRIP
Ensure that the connector is certainly inserted
after connect the erectrical interlock cable.
A
Electrical interlock Motor
operator
x250
Motor operator x250 HXB068H
Motor operator h250 HXB068H
Motor operator h400, h630 HXB069H
Motor operator h800, h1000 HXB069H
• Interverrouillage électrique (en option)
• Electrical interlock (optional)
• Elektrische Verriegelung (optional)
• Interblocco elettrico (optional)
• Enclavamiento eléctrico (opcional)
• Elektrische vergrendeling (optioneel)
• Encravamento eléctrico (opcional)
• Elektrisk forrigling (valgfritt)
• ηλεκτρική μανδάλωση (προαιρετικά)
• Blokada elektryczna (opcja)
• Электрическая блокировка (опция)
• 电气联锁（可选）
&
&
&
A B C
é "
é
ç
When a UVT is used with a motor operator, design the control circuit so that the UVT is energised before a reset or close signal is sent to the motor
operator. A 40ms time delay in the reset and close signals is suffi cient to allow the UVT to energise.
