hager XEVA265 User manual

01
XEVA265
Mandatory for compatibility:
XEVA260
XEV1Kxxx:
> V7.0.4.2
a
z
e
y

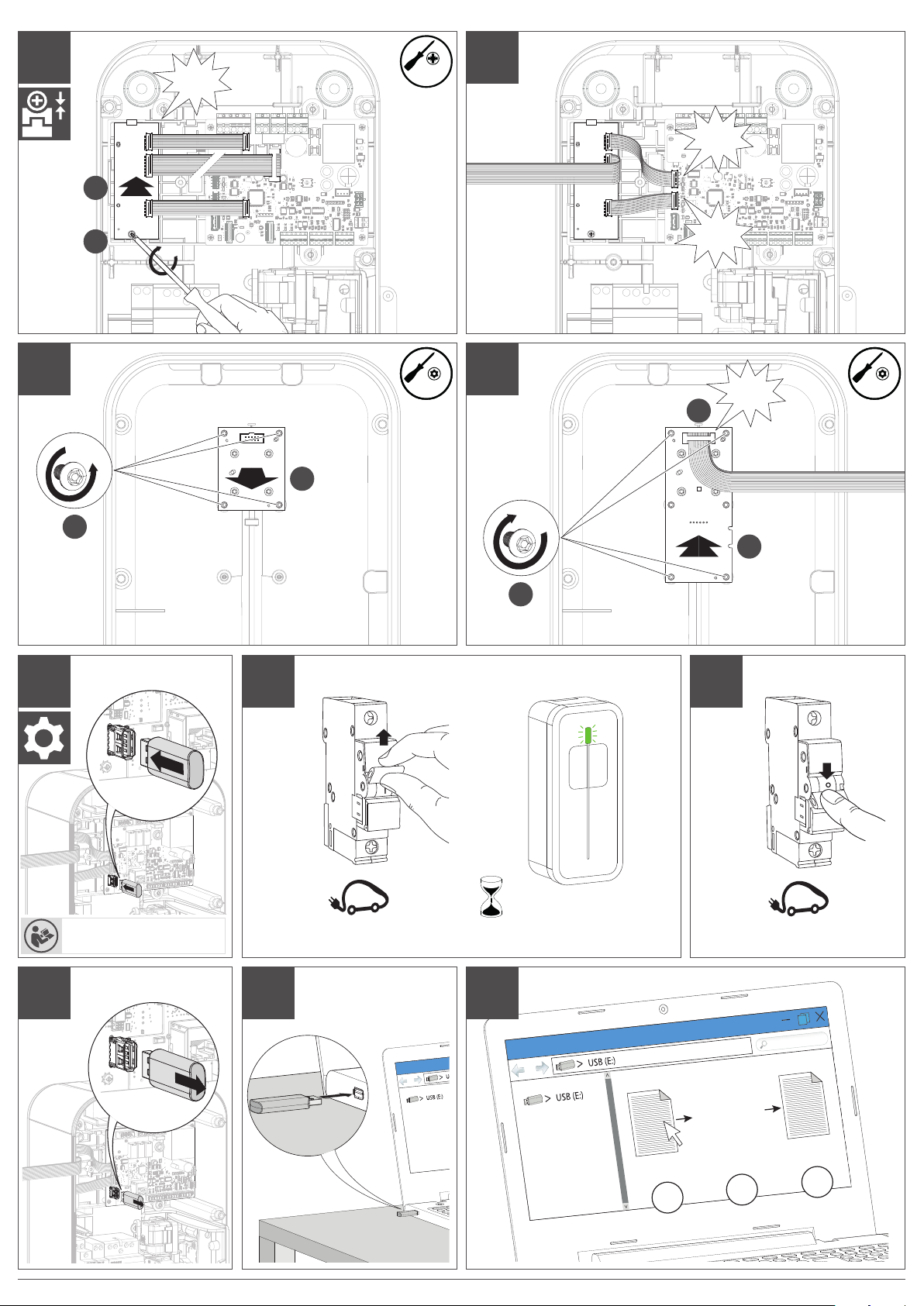

Notice d'installation
Kit Lecteur RFID witty solar pour Borne de
charge witty XEV1Kxxx
Installation manual
witty solar RFID kit for for XEV1Kxxx witty
Charging station
Installationsanleitung
RFID Upgrade Kit für witty-Ladestation
XEV1Kxxx
Manuale di installazione
Kit lettore RFID witty solar per Stazione di
ricarica witty XEV1Kxxx
6LE009183A
1
2
2
05
01
T25S
PZ0
03
04
x 8
T25S
02
T25S
0
1
2
3
4
5
6
7
8
9
01

02
123
B1280 diagnose.txt B1280 global.cfg
Save as...
[Tic]
Tic_management = 2
# 0->TIC Autodetect
# 1->TIC unused
(CHP only)
# 2->RFID reader
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
01
04
02
06
03
05
03
Clic !
Clic !
60 s
02
PZ0
x 4
04
x 4
05
XEV1K07T2 / XEV1K11T2 /
XEV1K22T2
B1280 diagnose.txt
1
1
1
2
2
2
3
T25S T25S
Clic !
Clac !

03
03
11
07 08
A
B
B
B
A
01
09
60 s
https://flow.hager.com
Router / Switch
For more information see:
https://hgr.io/r/XEM470
02
x 8
T25S
2Nm max
max. 2 Nm
T25S
10
60 s
60 s

04
a
Consignes de sécurité
L’installation et le montage d’appareils
électriques doivent être eectués unique-
ment par un électricien qualifié.
Les prescriptions de prévention contre les
accidents en vigueur dans le pays doivent
être respectées.
Le non-respect des consignes d’ins-
tallation peut entraîner des dommages
sur l’appareil, un incendie ou présenter
d’autres dangers.
•Veuillez observer les prescrip-
tions et les normes en vigueur
pour les circuits électriques
TBTS lors de l’installation et de
la pose des câbles. Avant toute
intervention sur l’appareil ou
la charge, mettre l’installation
hors tension.
•Ne pas oublier de prendre en
compte tous les disjoncteurs
qui délivrent des tensions
potentiellement dangereuses à
l’appareil ou à la charge.
•Risque de choc électrique.
Précautions d’installation de la carte
Les composants électroniques
tels que la carte peuvent être
endommagés par des décharges
électrostatiques (ESD) lors de leur
sortie de l’emballage.
Pour vous assurer de monter correctement
votre carte, il est recommandé de :
•Tenir la carte par les bords pour éviter de
toucher les composants sensibles.
•Porter un bracelet antistatique lors de la
manipulation de la carte pour prévenir
tout dommage. Si vous n’avez pas de
bracelet antistatique, toucher un point
métallique relié à la terre avant de mani-
puler la carte afin de vous décharger de
votre électricité statique.
Toucher régulièrement l’objet métallique
pendant toute la manipulation.
•Conserver la carte dans son emballage
protégé contre les décharges électrosta-
tiques ou sur un support antistatique tant
que la carte n’est pas installée.
z
Safety instructions
Electrical devices must only be installed
and assembled by a qualified electrician.
The accident prevention recommendations
applicable in the country must be followed.
Failure to follow the installation instructions
may result in damage to the device, fire or
other dangers.
•Please follow the recom-
mendations and standards
applicable for SELV electrical
circuits during installation and
when laying cables. Before any
work on the device or the load,
switch o the power to the
installation.
•Do not forget all the circuit
breakers that deliver voltages
which are potentially danger-
ous to the device or the load.
•Risk of electric shock.
Card installation precautions
Electronic components such as
the card may be damaged by
electrostatic discharges (ESD)
when they are removed from their
packaging.
To ensure you correctly install your card,
we recommend:
•Holding the edges of the card only, to
avoid touching the sensitive components.
•Wearing an antistatic bracelet when
handling the card to prevent any damage.
If you do not have an antistatic bracelet,
touch a metal object connected to the
earth before handling the card to remove
any static electricity from your body.
Regularly touch the metallic object when
handling the card.
•Until the card is installed, store it in its
packaging to protect it from electrostatic
discharges, or on an antistatic support.
Présentation
La fonction première du lecteur RFID witty
solar XEVA265 est d'apporter la possibilité
de lecture de badge RFID à une borne piloté
par flow.
Elle vous permet la gestion d'accès et le suivi
des sessions de charges par badge RFID.
L'utilisation du lecteur RFID nécessite
l'installation d'un Energy Management
Controller XEM470 et d'une borne XEV1K****
équipé d'une carte de communication
XEVA260.
Caractéristiques techniques
Conditions environnementales:
Température d’utilisation .............-25°C à +70°C
Température de stockage............-25°C à +70°C
Humidité relative................................ 5 % à 95 %
Altitude maximale de fonctionnement...... 2000 m
Lecteur RFID :
Bande de fréquences .......................... 13,56 Mhz
Puissance rayonnée maximale........... 42 dBµA/m
(pour 13,56 Mhz)
Type de badge..........................RFID ISO 14443A
Recommandations
Tout accès aux zones internes, au-delà des
zones décrites dans la présente notice sont à
proscrire et annulent la garantie et toute autre
forme de prise en charge. En eet, ces mani-
pulations peuvent être dommageables aux
parties et/ou aux composants électroniques.
Ces produits ont été définis afin de ne pas avoir
à y accéder dans le cadre de la mise en œuvre
et des opérations de maintenance du produit.
Déclaration UE de conformité simplifiée :
Le soussigné, HagerEnergy GmbH, déclare
que l'équipement radioélectrique du type
XEVA265 est conforme à la directive 2014/53/
UE. Le texte complet de la déclarationUE de
conformité est disponible à l'adresse internet
suivante: hager.com
Utilisable partout en Europe Met en Suisse
Document non contractuel, soumis à
modifications sans préavis.

05
e
Sicherheitshinweise
Installation und Montage von Elektroge-
räten dürfen nur von Elektrofachkräften
durchgeführt werden.
Die in den jeweiligen Ländern geltenden
Unfallverhütungsvorschriften müssen
eingehalten werden.
Bei Nichtbeachtung der Installations-
hinweise können Schäden am Gerät,
Brände oder andere Gefahren entstehen.
•Bitte beachten Sie bei Instal-
lation und Einbau der Kabel
die Vorschriften und geltenden
Normen für SELV-Stromkreise
(TBTS). Schalten Sie die Anlage
vor jedem Eingri am Gerät
oder an der Last aus.
•Denken Sie auch an alle
Leistungsschalter, die potentiell
gefährliche Spannungen für das
Gerät oder den Ladevorgang
liefern.
•Stromschlaggefahr.
Vorsichtsmaßnahmen für die Installation
der Karte
Elektronische Bauteile wie die
Karte können bei der Entnahme
aus der Verpackung
durch elek-
trostatische Entladungen (ESD)
beschädigt werden.
Für das korrekte Einsetzen Ihrer Karte emp-
fehlen wir, wie folgt vorzugehen:
•Halten Sie die Karte am Rand, damit Sie
die empfindlichen Bauteile nicht berühren.
•Tragen Sie während der Handhabung
der Karte ein Antistatikband, um Be-
schädigungen an dieser zu vermeiden.
Sollten Sie kein Antistatikband besitzen,
berühren Sie vor Handhabung der Karte
eine geerdete Metalloberfläche, um die
statische Elektrizität Ihres Körpers zu
entladen. Berühren Sie die Metallfläche
während der gesamten Handhabung in
regelmäßigen Abständen.
•Bewahren Sie die Karte in ihrer ESD-
Verpackung oder auf einer antistatischen
Fläche auf, solange sie nicht installiert ist.
Presentation
The primary function of the witty solar RFID
reader XEVA265 is to give you the possibility
to read an RFID badge on a charging station
controlled by flow.
It allows you to manage access and track
charging sessions by RFID badge.
The use of the RFID reader requires the instal-
lation of an Energy Management Controller
XEM470 and a charging station XEV1K****
equipped with a communication card
XEVA260.
Technical features
Environmental conditions:
Operating temperature .............. -25°C to +70°C
Storage temperature.................. -25°C to +70°C
Relative humidity..............................5 % to 95 %
Maximum operating altitude..................... 2000 m
RFID reader:
Frequency band................................... 13,56 Mhz
Maximum radiated power................... 42 dBµA/m
(for 13,56 Mhz)
Type of badge...........................RFID ISO 14443A
Recommendations
Do not access or tamper with any internal
sections of the device beyond those men-
tioned in these instructions. Doing so will
void the warranty and any other assistance.
Indeed, this kind of tampering may cause
damage to electrical components and/or
parts. These products have been designed so
that there is no need to access these areas as
part of set-up and maintenance.
Simplified EU declaration of conformity:
Hereby, HagerEnergy GmbH declares that
the radio equipment type XEVA265 is in
compliance with Directive 2014/53/EU. The
full text of the EU declaration of conformity is
available at the the following internet address:
hager.com
Can be used anywhere in Europe Mand Switzerland
This document is not contractually binding
and is subject to change without notice.
Produktbeschreibung
Das RFID-Lesegerät Witty Solar XEVA265
dient dazu, RFID-Badges an einer Flow-
gesteuerten Ladestation auszulesen.
Es ermöglicht Ihnen, über einen RFID-Badge
den Zugang zu verwalten und Ladevorgänge
zu verfolgen.
Die Anwendung des RFID-Lesegeräts
erfordert die Installation eines Energy
Management Controllers XEM470 und einer
Ladestation XEV1K****, die mit einer Kommu-
nikationskarte XEVA260 ausgestattet ist.
Technische Daten
Umgebungsbedingungen:
Betriebstemperatur...................-25°C bis +70°C
Lagertemperatur.......................-25°C bis +70°C
Relative Luftfeuchtigkeit................. 5 % bis 95 %
Maximale Betriebshöhe............................ 2000 m
RFID-Lesegerät :
Frequenzbereich.................................. 13,56 Mhz
Maximal abgestrahlte Leistung........... 42 dBµA/m
(für 13,56 Mhz)
Kartentypen..............................RFID ISO 14443A
Empfehlungen
Jeglicher Zugang zu geräteinternen Bereichen,
die über die in dieser Anleitung beschriebenen
Bereiche hinausgehen, ist untersagt und
führt zum Erlöschen der Garantie sowie jeder
anderen Form der Gewährleistung. Derartige
Eingrie können die Elektronik und/oder
elektronischen Bauteile beschädigen. Diese
Produkte wurden so konzipiert, dass im Rahmen
der Inbetriebnahme und der Wartungsarbeiten
nicht auf diese Bereiche zugegrien werden
muss.
Vereinfachte EU-Konformitätserklärung:
Hiermit erklärt HagerEnergy GmbH, dass der
Funkanlagentyp Karte XEVA265 der Richtlinie
2014/53/EU entspricht. Der vollständige Text
der EU- Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar: hager.com
Überall in Europa Mund der Schweiz einsetzbar
Nicht vertragliches Dokument.
Änderungen ohne Vorankündigung vorbehalten.
HagerEnergy GmbH, Ursula-Flick-Straße 8, 49076 Osnabrück, Germany

06
y
Istruzioni di sicurezza
L’installazione e il montaggio dei dispositivi
elettrici devono essere eettuati esclusi-
vamente da un elettricista qualificato.
Rispettare le indicazioni per la prevenzione
degli incidenti vigenti nel paese di utilizzo.
Il mancato rispetto delle indicazioni relative
all’installazione può causare danni all’ap-
parecchiatura, incendi, o altri pericoli.
•Durante l’installazione e la posa
dei cavi, rispettare tutte le pre-
scrizioni e le norme in vigore in
materia di circuiti elettrici SELV.
Mettere l’impianto fuori tensione
prima di eseguire qualunque
intervento sull’apparecchiatura
o sul carico.
•Non dimenticare di abbassare
tutti gli interruttori dierenziali che
forniscono tensioni potenzial-
mente pericolose al dispositivo
o al carico.
•Rischio di elettrocuzione.
Precauzioni per l’installazione della scheda
I componenti elettronici come
la scheda possono essere dan-
neggiati da scariche elettrostati-
che (ESD) quando vengono tolti
dall’imballaggio.
Per assicurarsi di installare correttamente la
scheda, si raccomanda di:
•Tenere la scheda dai bordi per evitare di
toccare i componenti sensibili.
•Indossare un braccialetto antistatico
quando si maneggia la scheda per evitare
possibili danni. Se non si possiede un
braccialetto antistatico, toccare un
punto metallico collegato a terra prima di
maneggiare la scheda, per scaricare la
propria elettricità statica.
Toccare regolarmente l’oggetto metallico
mentre si maneggia la scheda.
•Conservare la scheda nell’imballaggio
originale protetto dalle scariche elettro-
statiche oppure su un supporto antistatico
finché la scheda non è installata.
Presentazione
La funzione principale del lettore RFID solare
XEVA265 è quella di dare la possibilità di leg-
gere un badge RFID su una stazione di ricarica
controllata con il sistema Flow.
Consente di gestire gli accessi e di tenere
traccia delle sessioni di ricarica tramite badge
RFID.
L'utilizzo del lettore RFID richiede l'installazione
di un Energy Management Controller
XEM470
e di una stazione di ricarica XEV1K**** dotata
di una scheda di comunicazione XEVA260.
Caratteristiche tecniche
Condizioni ambientali:
Temperatura di utilizzo..............da -25°C a +70°C
Temperatura di
magazzinaggio .........................da -25°C a +70°C
Umidità relativa........................... dal 5 % al 95 %
Altitudine massima di funzionamento ...... 2000 m
Lettore RFID:
Range di frequenza ............................. 13,56 Mhz
Potenza irradiata massima ................. 42 dBµA/m
(per 13,56 Mhz)
Tipi di schede ...........................RFID ISO 14443A
Consigli
L’accesso alle parti interne della stazione
diverse da quelle descritte nel presente
manuale è vietato e invalida la garanzia o
qualsiasi altro diritto di assistenza. Simili inter-
venti possono infatti danneggiare le parti e/o
i componenti elettronici. I presenti prodotti
sono progettati per non richiedere l’accesso
alle parti interne degli stessi per la messa in
opera e per l’esecuzione degli interventi di
manutenzione.
Dichiarazione di conformità UE semplificata:
Con la presente, HagerEnergy GmbH dichiara
che il tipo di apparecchiatura radio XEVA265
è conforme alla Direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità
UE è disponibile al seguente sito Internet:
hager.com
Utilizzabile ovunque in Europa Me in Svizzera
Documento non contrattuale soggetto a
modifiche senza preavviso.
T+49 541 760268-0 F+49 541 760268-199 [email protected] hager.com – 06.2023
