INSTRUCTION MANUAL
WATER DISPENSER
Model Number :HBWC114-SSWH
BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES
AND OPERATING INSTRUCTIONS.
Hamilton Beach ® is a registered trademark of Hamilton Beach Brands,Inc. used under
license by Curtis International Ltd.
For service assistance and product information, please call: 1-800-968-9853.
Curtis International Ltd. 7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3
www.curtisint.com

2

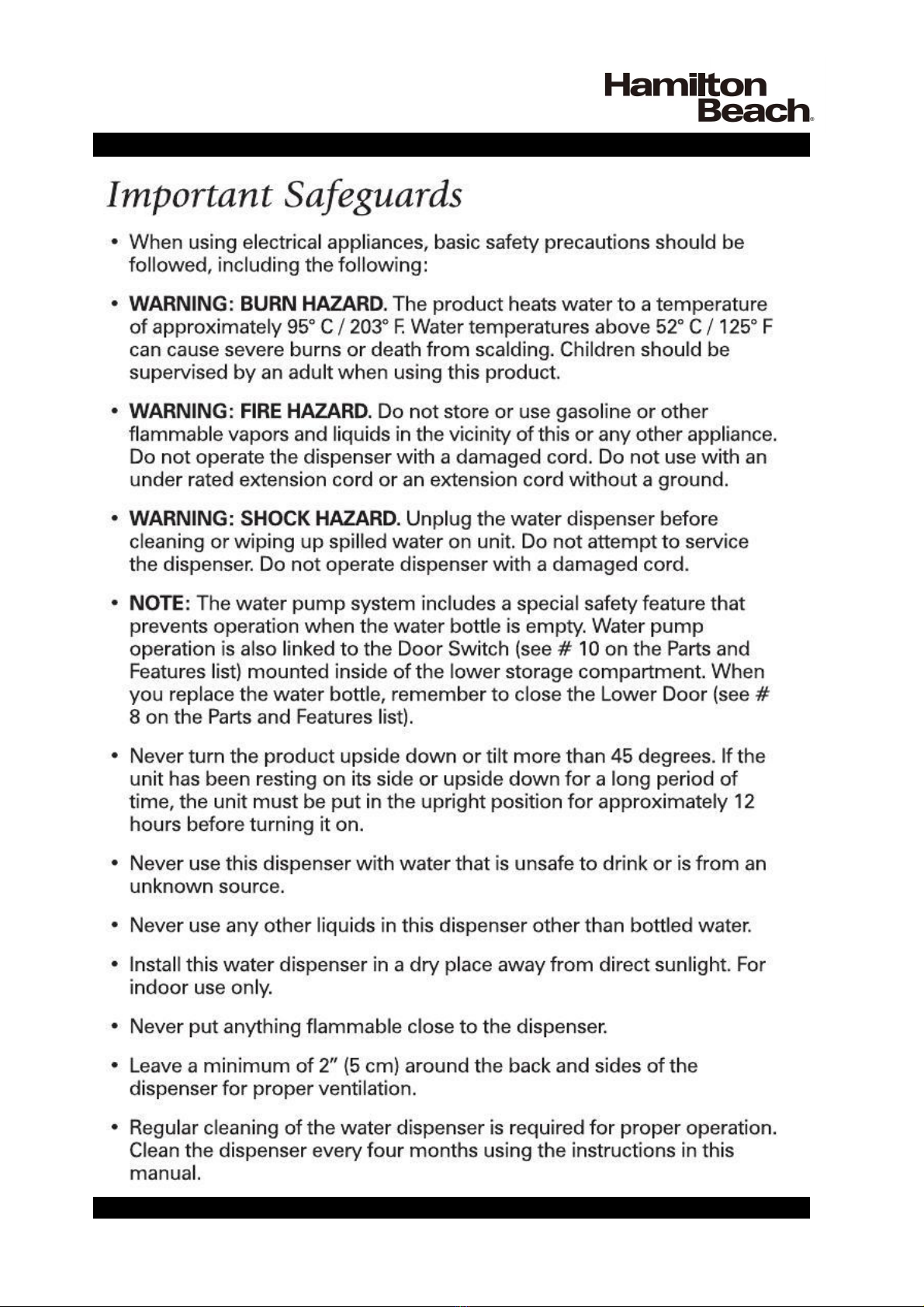

always

3

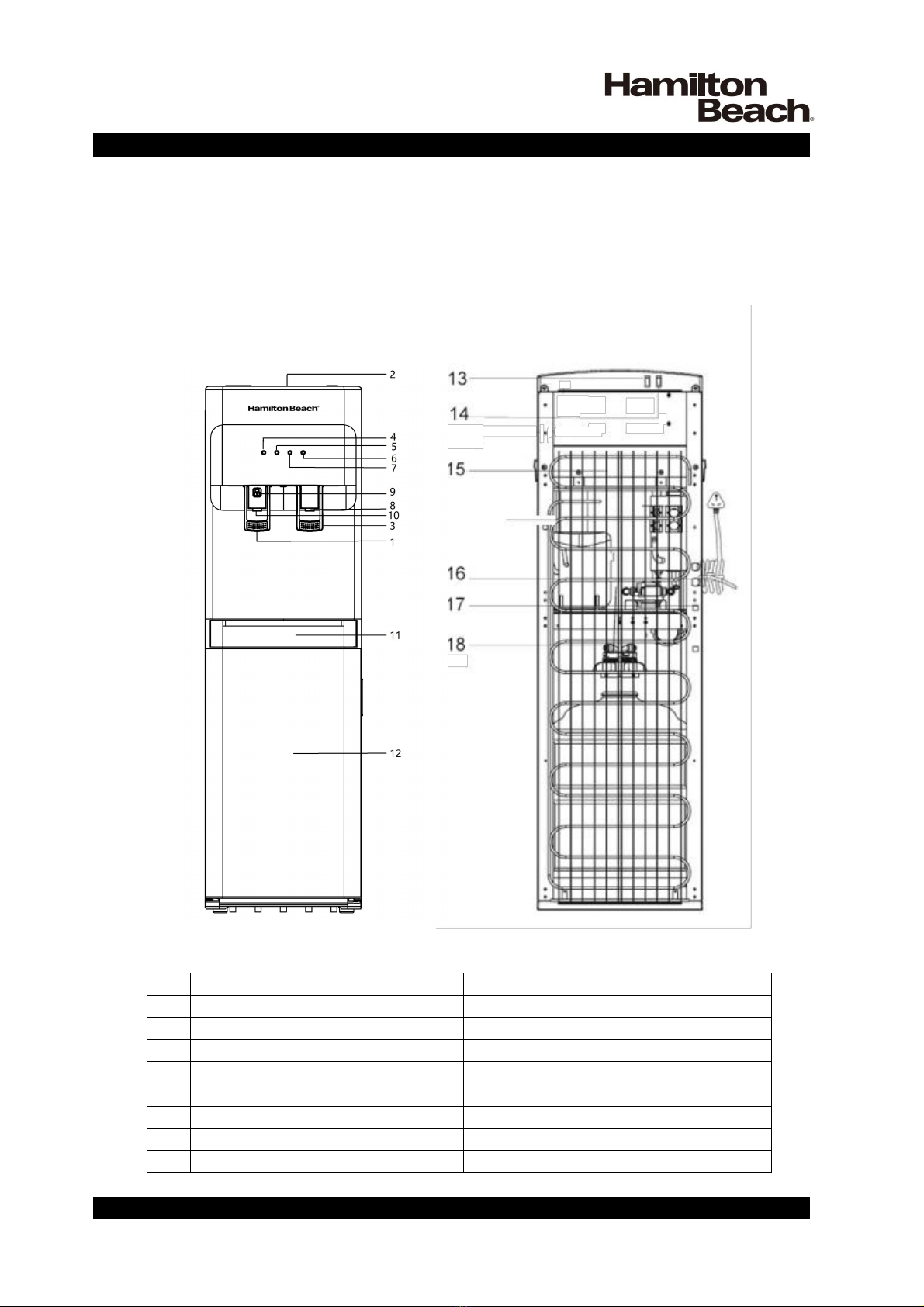

NAME AND STRUCTURE
1
Hot water button
10
Hot water outlet
2
Top cover
11
Drip tray
3
Cold water button
12
Door
4
Power indicator
13
Cold switch
5
Heating indicator
14
Hot switch
6
Water shortage indicator
15
Condenser
7
Cooling indicator
16
Power cord
8
Cold water outlet
17
Drain valve
9
Safety lock
18
Water pump

4
OPERATION
● Ambient temperature
● Temperature 0-35°C
● Atmosphere 86-106 kpa
● VOLTAGE:115V/60HZ
● Put the water cooler on the horizontal ground. Leave an adequate space (10-20 cm)
behind the water cooler for good ventilation.
● When using the bottles with pure water, remove the cap of the water bottle. Open the
water dispenser door, you can see a pipe. Then put the pipe into the water bottle, and
make sure the cap covers the bottleneck tightly, to avoid the water can't be pumped
into the water tank.
● Push the hot water tap, and bubbles are generated inside the bottle. It says that water
is flowing into a hot water tank and cold water tank. Keep pressing the hot water tap
until water flows out. Coldwater doesn't need particular adjustments.
● Caution: Do not connect the electrical power plug, until water comes out of the hot
water tap.
● After water flows out from the hot tap, power can be on, then the hot indicator on the
front panel will be on.
●Turn the heating switch on, the red indicator on the front lights is on and the heating
system starts working, when the hot water comes up (86-95°C) or so, the red indicator
goes off. The heating system stops working, then it is on a warm keeping status.
When the hot water temperature is lower than 85°C, the heating system will start to
work again automatically.
●Turn on the cooling switch, the cold indicator on the front panel is on. The cooling
system starts working when the cold water falls between 5-10°C (for compressor-
cooling). When the cooling indicator goes off, the cooling system stops working and it
is on a cold keeping status. When the cold water temperature goes up to 10℃, the
cooling system will work again atomically.
● Since the temperature has already been adjusted before leaving the factory, the
customer doesn't have to set the temperature.
●Turn on the heating switch and cooling water switch on. Then the heating and cooling
processes start working. When the heating indicator is red, the heating function is on.
When the hot water temperature reaches the set limit, the heating process starts
working automatically. When the cooling indicator is green, the cold water starts
working. The cooling indicator will be off when the cold water temperature meets the
default temperature. The cooling indicator will be on when the process of cold water
starts working again. Turn on either the cold water switch or hot water switch, the
process can work separately.
● Cold and hot water: when the red indicator lights on, the heating system works. When

5
the red lights go off, it is on a warm-keeping status. When the green indicator light on,
the cooling system works. When the green light goes off, it is on a cold keeping status.
● If the device is not applied for a long time, after the hot water cools down, please
remove the power plug and drain the rest water in the hot tank. Then tighten the cap.
Open the cold water tap to drain the rest water in the cold tank.
● If there is no water flowing from the cooling tap, please shut down the cooling switch
until there is no water flowing out.
● Steps of changing water:
1.Open the door gently to keep it at a suitable angle, then pull out the water tube.
2. After pulling out the water tube, you can hang it on the hook of the door.
3. Remove the cap of the bottle, put the water tube into the new bottle, and press it
tightly or the pump may not pump the water into the water tank.
4. Put the bottle into the cabinet of the water dispenser.
5. The diameter of the water bottle should be less than 270mm.
● Instructions of water shortage indicator light:
1. When there is water in the water shortage tank, the water shortage indicator light is
off.
2. When the water tank is overflowing, the water shortage indicator light is off and
alarms for one minute.
3. When there are no water in the water shortage tank, the water shortage indicator
light flickers.
4. When there is water in the storage tank but no water in the bottle, the water
shortage indicator light is on & alarm for 30 seconds.
5. When the shortage water tank and bottle are both lacks of water, the whole
machine is locked, the water shortage indicator light flickers and alarms for 30
seconds.
6. When opening the door, the pump stops working, if the water level in the cold tank
is higher than the water control level, the machine will still work normally.

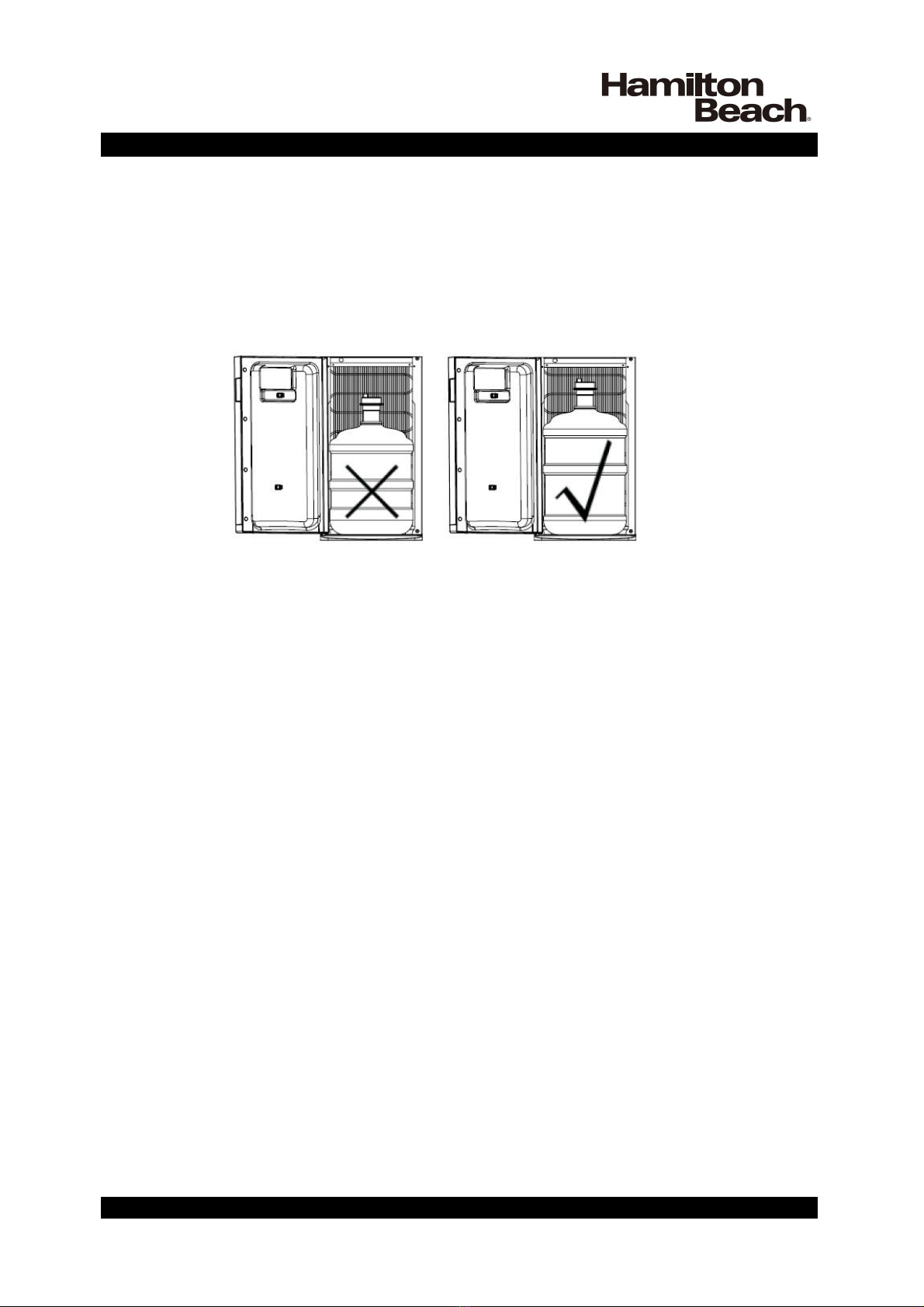

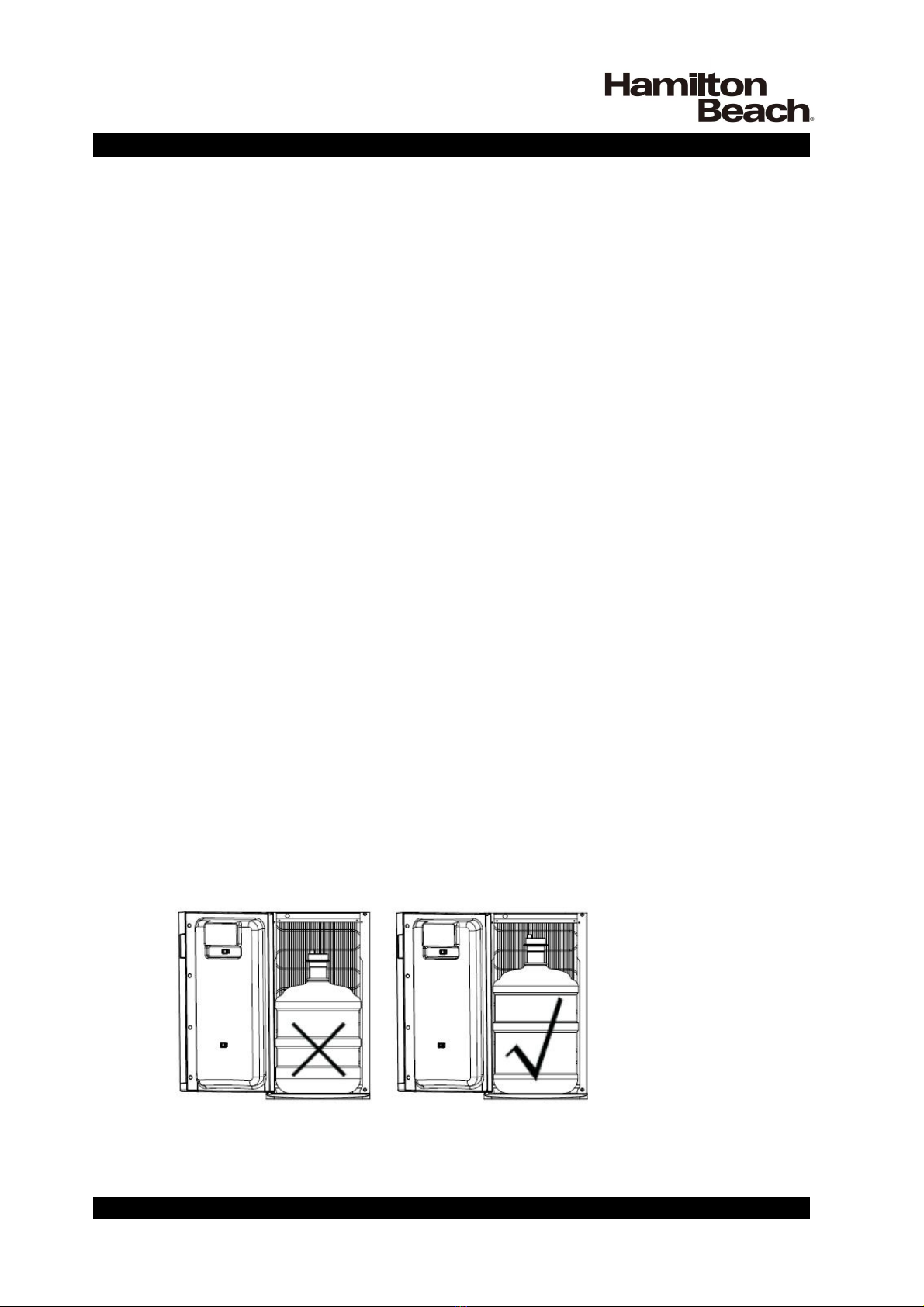

7. When using a 5-gallon rectangular bottle, slide into place as shown below.
8. After changing water and closing the door, hot and the cold tank has been full of
water, then the water leakage lamp will be off itself.

6
CAUTION
● The back of the device should be kept away from the wall and high-temperature
elements, such as TV or video. It should be put in shady places.
● Do not switch on until water comes out of the hot water mouth to prevent any damage
to the heating function.
● During operation keeping it beyond the children to avoid scald.
● Never turn on the heating switch when there is no water comes out.
● When carrying it, keep the angle of the water dispenser less than 45°.
● Choose the proper electrical wire and plug, keep the plug not too hot. Meanwhile,
adopting the ground wire to avoid any electric shock. Please shut down the power
before leaving or during the night.
This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge ，
unless they have been given supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
Households were used only.
If the supply cord is damaged, it must be replaced by the manufacturer，its service
agent or similarly qualified persons to avoid a hazard.
WARNING---- Do not damage the refrigerant circuit.
WARNING--- Do not use electrical appliances inside the food storage compartments
of the appliance, unless they are of the type recommended by the manufacturer.
MAINTENANCE
● Remove power plugs or disconnect from the mains before performing any maintenance
or servicing the product.
● Never use detergent or chemicals harmful to health to clean the water tank.
● Do not directly spray water on the surface of the product. Wipe the front and back of
the product with water-soaked soft cloth.
● If dust of other foreign substance has accumulated on the condenser, wipe off with
water soaked soft cloth.
● After cleaning the product, completely dry it. Fill the water to the tanks until waters
comes out of the hot water tap, then connect the electric power plug. If the surface
of the electric heater in the hot water tank is deposited by water deposition, heating
capacity will decrease. Fill hot water tank with aqueous solution of 2% edible citric
acid and keep it for about two hours then cleaning. If the problems can not be
solved contact your dealer or the service centre of our company.
● If the supply cord on this device is damaged, it must be replace with a special cord
obtainable at the service centre of our company.

7
TROUBLESHOOTING GUIDE
Problem
Possible cause
Water cooler does not operate
Not plugged in
The circuit breaker tripped or blown fuse.
Water cooler is not cold enough
Check to be sure the cold switch on the
back is on.
The water cooler does not have the
correct clearance.
Water cooler hot water is not hot enough
Check to be sure the hot switch on the
back is on.
Compressor turns on and off frequently
The room temperature is hotter than
normal.
The water cooler does not have the
correct clearance.
Vibration
Check to assure that the water cooler is
level
The water cooler seems to make to much
noise
The rating noise may come from flow of
the refrigerant, which is normal.
As each cycles ends, you may hear
gurgling.
Sound cause by the flow of refrigerant in
your water cooler.
Contraction and expansion of inside
walls may cause popping and cracking
noises.
The water cooler is not level.

8
DIMENSIONS
PRODUCT DEPTH (IN.)
13.8
PRODUCT HEIGHT (IN.)
41.1
PRODUCT WIDTH (IN.)
12.2

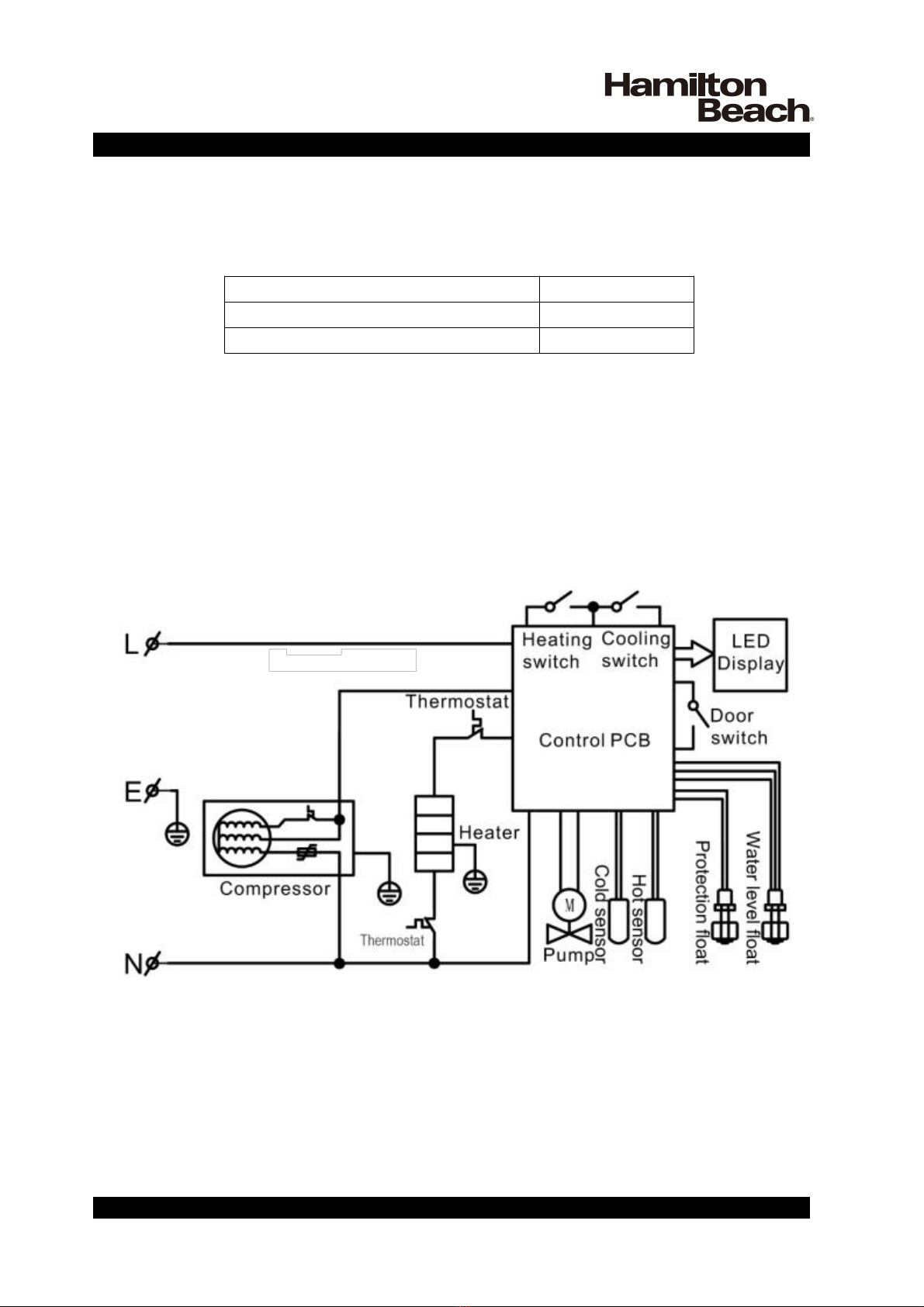

WIRING DIAGRAM

9
To make a warranty claim, do not return this product to the store. Please email
[email protected] or call 1-800-968-9853.
1 Year Warranty
This product is warranted to be free from defects in material and workmanship for a
period of one (1) year from the date of original purchase. During this period, your
exclusive remedy is repair or replacement of this product or component found to be
defective, at our option; however, you are responsible for all costs associated with
returning the product to us. If the product or component is no longer available, we will
replace with a similar one of equal or greater value. Prior to a replacement being sent,
the product must be rendered inoperable or returned to us.
This warranty does not cover glass, filters, wear from normal use, use not in conformity
with the printed directions., or damage to the product resulting from accident, alteration,
abuse, or misuse. This warranty extends only to the original consumer purchaser or gift
recipient. Keep the original sales receipt, as proof of purchase is required to make a
warranty claim. This warranty is void if the product is used for other than single-family
household use or subjected to any voltage and waveform other than as on the specified
rating on the label (e.g., 120V~60Hz).
We exclude all claims for special, incidental, and consequential damages caused by
breach of express or implied warranty. All liability is limited to the amount of the purchase
price. Every implied warranty, including any statutory warranty or condition of
merchantability or fitness for a particular purpose, is disclaimed except to the
extent prohibited by law, in which case such warranty or condition is limited to the
duration of this written warranty. This warranty gives you specific legal rights. You
may have other legal rights that vary depending on where you live. Some states or
provinces do not allow limitations on implied warranties or special, incidental, or
consequential damages, so the foregoing limitations may not apply to you.

10
NOTICE D’UTILISATION
DISTRIBUTEUR D’EAU CHAUDE ET FROIDE
Modèle : HBWC114-SSWH
AVANT UTILISATION, VEUILLEZ LIRE ET RESPECTER TOUTES LES REGLES DE
SECURITE ET INSTRUCTIONS D’UTILISATION.
Hamilton Beach ® es una marca registrada de Halmilton Beach Brands,Inc.utilisé sous licence par
Curtis International Ltd.
Pour obtenir assistance et information appelez: 1-800-968-9853.
Curtis International Ltd. 7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3
www.curtisint.com

11

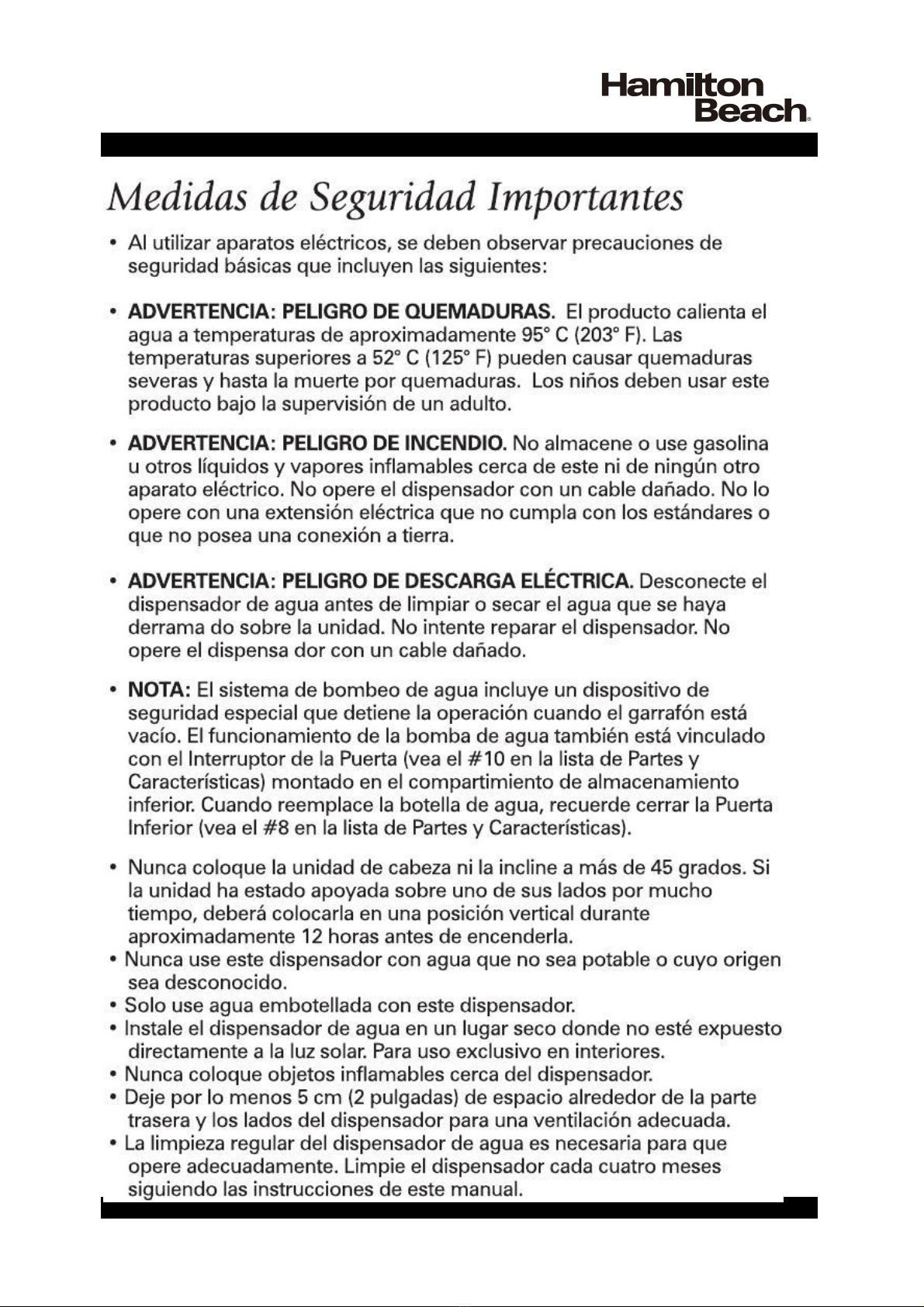

12

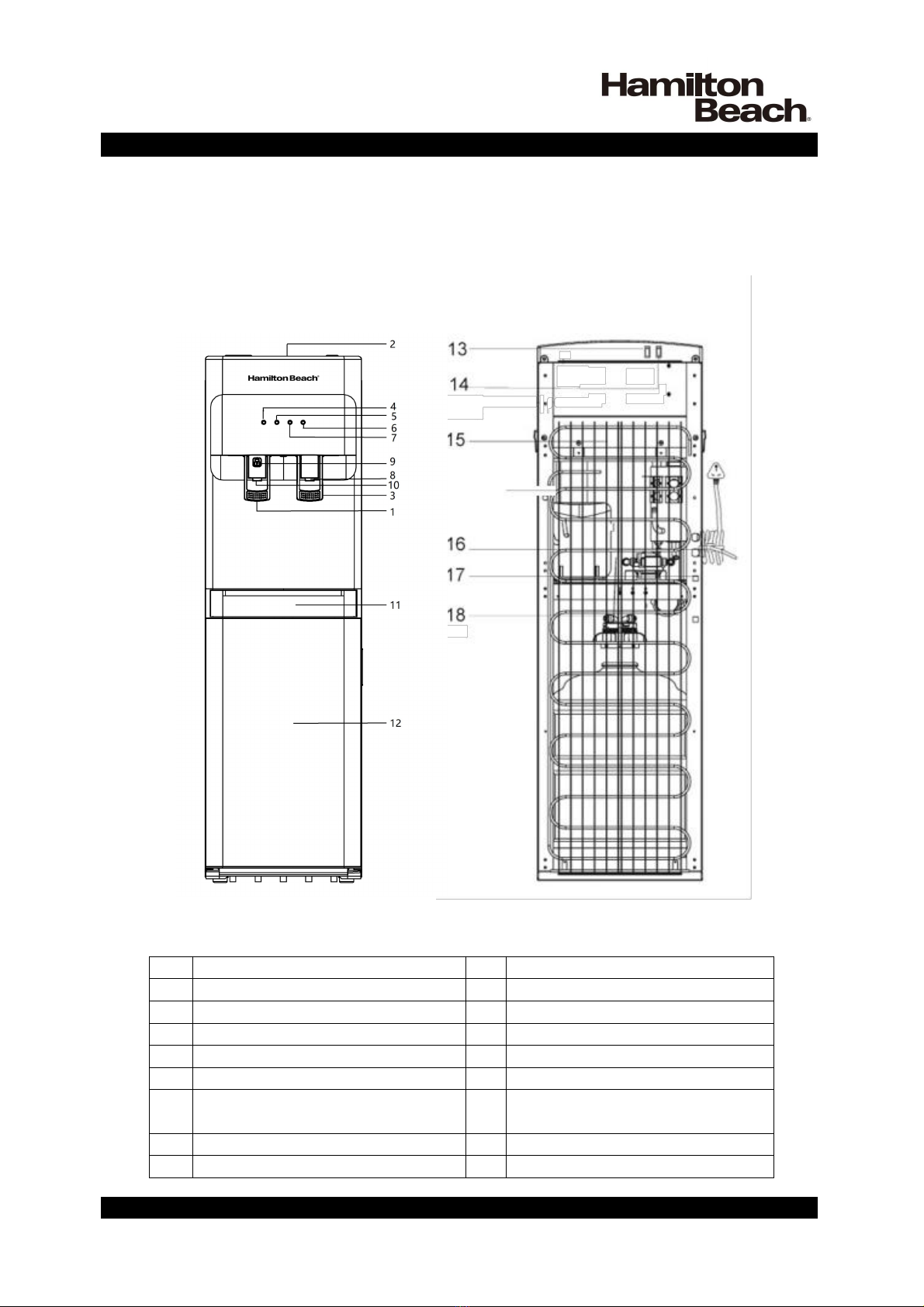

Le nom et la structure
1
le robinet d’eau chaude
10
Sortie d'eau chaude
2
La cubierta superior
11
bac d’eau
3
le robinet d’eau froide
12
porte
4
lampe indicative de tension
13
bouton de refroidissement
5
lampe indicative de chauffage
14
bouton de chauffage
6
la pénurie d'eau indicateur
15
le condenseur
7
lampe indicative de
refroidissement
16
câble électrique
8
Sortie d'eau froide
17
gouttière d’eau chaude
9
cerradura de seguridad
18
pompe à eau

13
Les opérations
 La température ambiante
 La température 0-35 degrés Celsius
 L’atmosphère 86-106 kpa
 VOLTAGE:115V/60HZ
 Poser l’appareil sur un terrain horizontal et solide.Laisser un espace suffisant
(de 10cm à 20cm) derrière l’appareil pour assurer la bonne ventilation.
 En utilisation, tenir la bouteille d’eau et distiller l’eau avec le levier, déchirer
l’étiquette hygiénique. Mettre la bouteille dans l’admission, et la machine
ouvrira la soupape de protection de l’eau automatiquement et scellera la
bouteille en meme temps. Quand la bouteille est déplacée, la soupape de
protection se refermera automatiquement pour éviter les fuites.
 Appuyer sur le bouton d’eau chaude, les bulles existent à l’intérieur de la bouteille
indiquent que l’eau est en train de couler vers le réservoir d’eau chaude et d’eau
froide. Continuer à appuyer sur le bouton d’eau chaude jusqu’à que l’eau s’écoule
dehors. Les opérations pour l’eau froide sont identiques.
 Avertissement : Faites attention de ne pas brancher le courant avant que l’eau ne
coule hors du robinet d’eau chaude.
 Après que l’eau a coulé hors du robinet d’eau chaude, on peut brancher le courant
et puis la lampe indicative jaune qui se situe devant s’allume ( Modèle26,
Modèle 30 )
 Appuyer sur le bouton de chauffage et la lampe indicative rouge qui est devant
s’allume,la machine commence à fonctionner. Quand la température s’élève à
86-95°C environ, la lampe indicative rouge s’éteint, le chauffage s’arrête et la
machine passe au mode de conservation de la chaleur. Quand la température de
l’eau est inférieure de 86°C, le système de chauffage recommence
automatiquement.
 Appuyer sur le bouton de refroidissement et la lampe indicative verte qui est
devant s’allume, le refroidissement commence à fonctionner.Quand l'eau froide
tombe à 5-15°C, (pour compresseur frais),la lampe verte s'éteint, le système
de refroidissement cesse de fonctionner et est sur un statut conservation du
froid. Quand la temperature d'eau froide va jusqu'à un degré d'ensemble, le
système de refroidissement reprendra à fonctionner encore automatiquement.
Puisque la température a été déjà ajustée avant de partir de l'usine, il est inutile
que les clients règlent la température.
 Mettre le commutateur d'eau froide,et de chauffage en marche.Puis le
chauffage et le processus refrigeration commencent à fonctionner, l'indicateur
de chauffage est rouge indique qu’il chauffe.Quand la température d'eau chaude
attaint la limite d'ensemble, le processus de chauffage commence à fonctionner

14
automatiquement. Quand la refrigeration voyant vert allumé,le système d'eau
froide et de réfrigérateur commence à fonctionner. L'indicateur de refrigeration
fonctionne jusqu’à ce que la temperature attaint l'ensemble de la limite
supérieure. L'indicateur de réfrigération est allumé et le processus d'eau froide
et du réfrigérateur commence à fonctionner encore. Mettez en marche soit le
commutateur d'eau froide soit le commutateur du réfrigérateur, le processus peut
fonctionner séparément.
 Distributeur d'eau froide et chaude: L’indicateur rouge est allumé, les travaux de
système de chauffage. La lumière rouge s'éteint, statut conservation du chaud;
L'indicateur vert est allumé, système de refroidissement;Le voyant vert éteint,
statut conservation de froid.
 Indicateur distributeur (double couleur d'eau froide et chaude): Le système de
chauffage commence à fonctionner, l'indicateur est rouge; Quand le système de
chauffage cesse de fonctionner statut conservation du chaud, l'indicateur rouge
change en vert; Quand le système de refroidissement commence à fonctionner,
l'indicateur est vert, quand le système de refroidissement cesse de fonctionner et
est sur un système conservation froid, l'indicateur vert change en jaune.
 Si le dispositif n'est pas utilize pendant longtemps, après que l'eau chaude
refroidisse, enlevez la prise électrique et tournez le robinet de vidange pour
enlever l'eau dans le reservoir eau chaude, resserrer alors le robinet, ouvrir le
robinet d'eau froide pour vidanger l'eau dans le réservoir eau froide.
 S'il n'y a pas d’eau qui s’écoule du robinet de refroidissement,arrêtez le
commutateur de refroidissement jusqu'à ce qu'il y ait l'eau sortant.
 Pas de changer l'eau :
1. Ouvrez la porte doucement pour garder dans la distance convenable de la
machine pour pouvoir sortir l'appareil de succion.
2. après avoir tiré sur l'appareil de succion, vous pouvez l'accrocher au crochet de
l'intérieur.
3. Retirez le bouchon de la bouteille, mettre le dispositif de succion dans et
pressez-le fermement lors du changement de la bouteille.
4. Placer le biberon dans le corps du distributeur d'eau.
5. le diamètre de la bouteille d'eau doit être inférieure à 270mm.
 Mode d'indicateur de pénurie d'eau légère :
1. lorsqu'il y a l'eau dans le réservoir de pénurie d'eau, le voyant de manque d'eau
est éteint.
2. lorsque le réservoir d'eau est plus fluide, le voyant de manque d'eau est
coupée et signaux d'alarme pendant une minute.
3. lorsqu'il n'y a pas d'eau dans le réservoir de pénurie d'eau, l'eau manque
voyant clignote.
4. lorsqu'il y a l'eau dans le réservoir de stockage, mais pas d'eau en bouteille, la
pénurie d'eau
Voyant lumineux à & alarme pendant 30 secondes.

15
5. lorsque le réservoir d'eau de pénurie et de la bouteille sont les deux manque
d'eau, la machine entière est verrouillée, l'indicateur de pénurie d'eau lumière
scintille et alarmes pendant 30 secondes.
6. lors de l'ouverture de la porte, la pompe s'arrête de travailler, si le niveau d'eau
dans le réservoir froid est plus élevé que le niveau de contrôle de l'eau, la
machine fonctionnera encore normalement.
7. Lorsque vous utilisez une bouteille rectangulaire de 5 gallons, glisser en place
comme indiqué ci-dessous.
8. après le changement de l'eau et fermer la porte, réservoir chaud et le froid ont
été rempli d'eau, puis lampe de fuite d'eau sera éteint de lui-même.
Attention
 Le dos du dispositif doit être éloigné du mur et des éléments, de la TV ou
des objets de valeur à hautes températures de chaleur et être mis dans un
endroit frais.
 N'alimentez pas jusqu'à ce que l'eau sorte de la valve d'eau chaude pour empêcher
n'importe quel dommage sur le tube de chauffage.
 Lors du fonctionnement surveillez des enfants pour éviter des brûlures.
 Ne mettez en marche jamais le commutateur de chauffage quand il n'y a pas d’eau.
 Lors du transport, l'angle d’inclination doit être de moins de 45 degrés.
 Choisissez le câble électrique approprié et la prise, pour éviter tout échauffement.
En attendant, utilisez un fil de masse pour éviter n'importe quelle décharge
électrique. Veuillez arrêter le courant avant de partir ou pendant la nuit.
Entretien et dépannage
 Enlevez la prise de courant avant d'exécuter n'importe quell entretien ou
maintenance sur le produit.
 N'employez jamais de détergent ou des produits chimiques nocifs à la santé pour
nettoyer les réservoirs d'eau.
 Ne pulvérisez pas directement l'eau sur la surface du produit.Essuyez à l'avant et
à l’arrière du produit avec un tissu doux humide.

16
 Si de la poussière ou tout autre substance étrangère s'est accumulée sur le
condensateur, essuyez avec le tissu doux humide.
 Après nettoyage du produit, le séchez complètement. Remplissez l’eau des
réservoirs jusqu'à ce qu’elle sorte du robinet d'eau chaude, relier alors la prise
de courant. Si la surface de la résistance électrique dans le réservoir d'eau
chaude est entartrée, la capacité de chauffage diminuera.Remplissez le
réservoir d'eau chaude d’une solution d'acide citrique de 2% et laissez reposer
pendant environ deux heures si les problèmes ne peuvent pas être résolus,
prendre contact avec votre revendeur ou le Centre Commercial de notre
compagnie.
 Si le cable d’alimentation est endommagé. Il doit être remplacé par un câble spécial
que vous pouvez vous procurer est au service après vente.
Guide de dépannage
Problème
Cause possible
Le distributeur de l'eau ne fonctionne
pas.
Non branché.
Fusible débranché ou le disjoncteur a sauté.
Le refroidisseur de l'eau n'est pas
assez froid.
Contrôler si le passage froid à l’arrière est allumé.
Le distributeur d'eau n'a pas le dégagement
correct.
L'eau chaude n'est pas assez chaude
Contrôler si le passage chaud à l’arrière est
allumé.
Le compresseur tourne en marche et
en arrêt
La temperature ambiante est plus chaude que la
normale
Le distributeur del'eau n'a pas le dégagement
correct.
Vibration
Vérifiez pour s'assurer que le distributeur d'eau
est à niveau.
Le distributeur de l'eau semble faire
trop de bruit
Le bruit peut venire de l'écoulement du réfrigérant,
qui est normal Car chacun fait un cycle des
extrémités, vous pouvez entendre le glouglou,
provoqué par l'écoulement du réfrigérant dans
votre distributeur de l'eau.
La contraction et l'expansion des murs
intérieurs peuvent causer des bruits sautants et
fendants.
Le distributeur d'eau n'est pas de niveau.

17
1 ans de garantie
Ce produit est garanti contre tout défaut de matériel et de fabrication pendant une
période de un (1) ans à compter de la date d'achat d'origine. Pendant cette période,
votre seul recours est la réparation ou le remplacement de ce produit ou composant
jugé défectueux, à notre choix; Cependant, vous êtes responsable de tous les coûts
associés au retour du produit. Si le produit ou le composant n'est plus disponible, nous
le remplacerons par un produit similaire de valeur égale ou supérieure. Avant l'envoi
d'un produit de remplacement, le produit doit être rendu inutilisable ou nous être
renvoyé.
Cette garantie ne couvre pas le verre, les filtres, l’usure normale, une utilisation non
conforme aux instructions imprimées, ni les dommages matériels résultant d’un
accident, d’une altération, d’une utilisation abusive ou abusive. Cette garantie
s’applique uniquement à l’acheteur initial ou au destinataire du cadeau. Conservez le
reçu de vente original, car une preuve d'achat est nécessaire pour faire une
réclamation de garantie. Cette garantie est annulée si le produit est utilisé pour un
usage autre que domestique ou s'il est soumis à une tension ou une forme d'onde
autre que celle indiquée sur l'étiquette (par exemple, 120V ~ 60Hz).
Nous excluons toute réclamation pour des dommages spéciaux, accessoires et
consécutifs causés par une violation de la garantie explicite ou implicite. Toute
responsabilité est limitée au montant du prix d'achat. Toute garantie implicite, y
compris toute garantie légale ou condition de qualité marchande ou d'adéquation
à un usage particulier, est refusée sauf dans la mesure où la loi l'interdit, auquel
cas cette garantie ou condition est limitée à la durée de cette garantie écrite.
Cette garantie vous confère des droits légaux spécifique. Vous pouvez avoir d'autres
droits légaux qui varient selon votre lieu de résidence. Certains états ou provinces
n'autorisant pas les limitations de garanties implicites ou de dommages spéciaux,
accessoires ou indirects, les limitations ci-dessus peuvent ne pas vous concerner.
Pour un service plus rapide, trouver le modèle, le type et les numéros de série sur votre
appareil.
