HAMPTON BAY 15155 User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this semi flush. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your
home improvement needs. Thank you for choosing Hampton Bay!
Item # 000-000
Model # 15155
USE AND CARE GUIDE
EDGEMOOR 2 LIGHT SEMI FLUSH MOUNT
Questions, problems, missing parts? Before returning to the store call
Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
HAMPTONBAY.COM

2
Table of Contents
Table of Contents..........................................................2
Features .........................................................................2
Warranty.........................................................................2
Pre-Installation ..............................................................3
Planning for Successful Assembly...........................................3
Tool required............................................................................4
Hardware included...................................................................4
Package contents ....................................................................5
Installation ..................................................................... 6 
Care and Cleaning ........................................................ 8
Troubleshooting............................................................ 8
Features:
Thank you for purchasing this Hampton Bay interior flush mount. This product has been
manufactured with the highest standards of safety and quality.
1. Easy to install.
2. Two light semi-flush light with oil rubbed bronze finish and white fabric hardback shade with decorative metal design.
3. For energy savings this fixture has been engineered to safely use a Self-Ballasted Compact Fluorescent Bulb in place of an
incandescent bulb.
Warranty
The manufacturer warrants this fixture to be free from defects in materials and workmanship for a period of five (5) years from date of
purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If this product
is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacture’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications, alteration,
neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is consider normal wear
and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether expressed or implied, of fitness for a particular
purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any
consequential or incidental loss or damage, including but not limited to any labor/expense costs involved in the replacement or repair of
said product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.hamptonbay.com.

3 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
NOTE: You may use two 60W type A bulbs or
CFL equivalent (sold separately).
DANGER: Before starting installation of this fixture
or removal of a previous fixture, disconnect the
power by turning off the circuit breaker or by
removing the fuse at the fuse box.
WARNING: CONSULT A QUALIFIED ELECTRICIAN IF
YOU HAVE ANY ELECTRICAL QUESTIONS. If you
have any non-electrical questions about this
fixture, please call our Customer Service Team at
1-877-527-0313 or visit www.homedepot.com.
Please reference your SKU (000-000) or UPC
(802513151558).
IMPORTANT: KEEP your receipt and these
Instructions for Proof of Purchase.
Pre-Installation
PLANNING FOR SUCCESSFUL INSTALLATION
Read all instructions before installing.
To avoid damaging this product, place it on a soft, non-abrasive
surface such as carpet or cardboard.
IMPORTANT: Inspect the wire insulation for any
cuts, abrasions, or exposed copper that may have
occurred during shipping. If there is a defect in the
wire, do not continue the assembly process. Please call
the Customer Service Team at 1-877-527-0313.

4
NOTE: Hardware is not to scale.
Pre-Installation (continued)

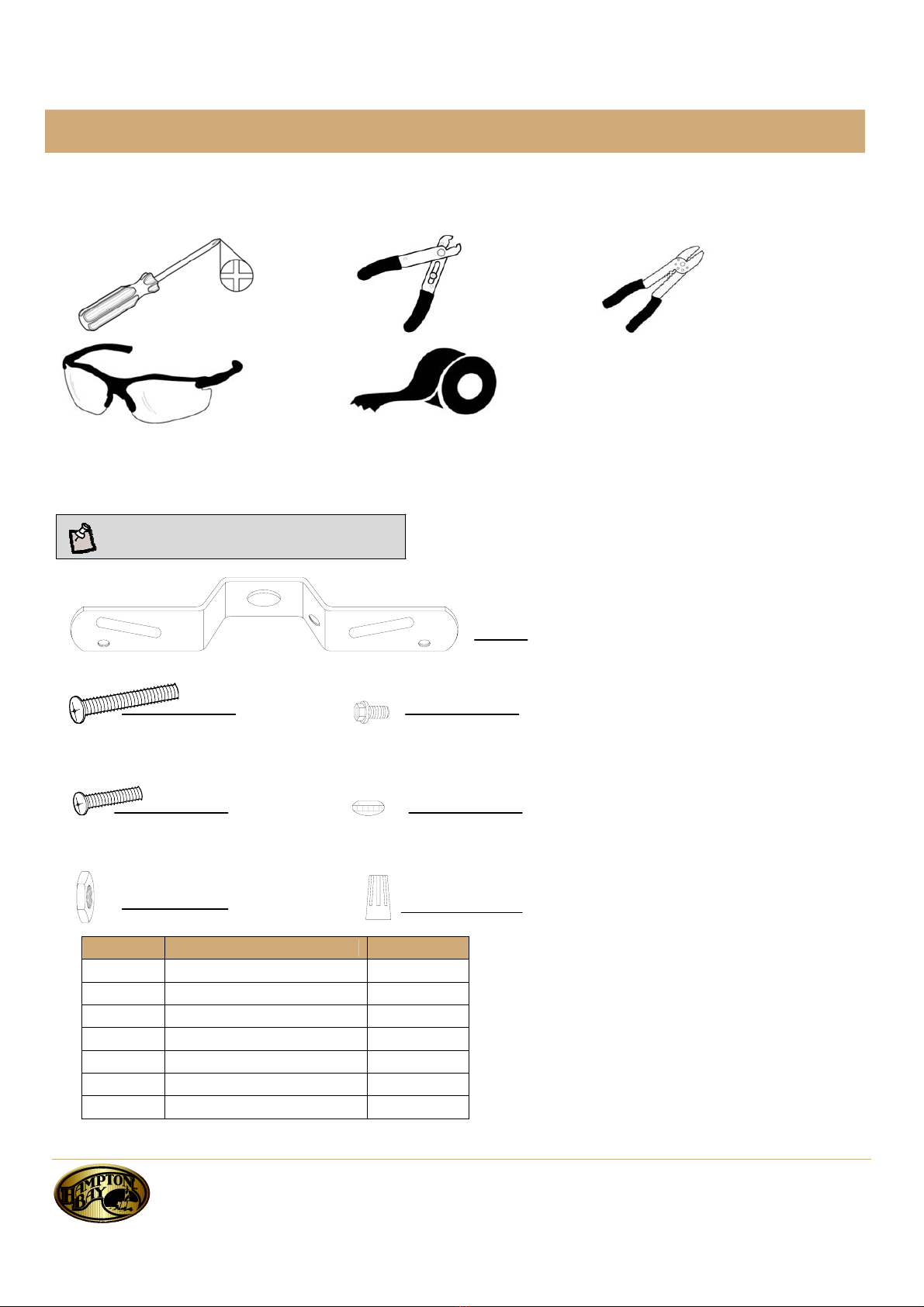

TOOLS REQUIRED (NOT SUPPLIED)
Phillips Wire Pliers
Screwdriver Stripper
Safety Electrical
Goggles Tape
HARDWARE INCLUDED
A
B C
D E
F G
Part Description Quantity
A Mount strip 1
B Support screw 2
C Green ground screw 1
D Outlet box screw 2
E Cap nut 2
F G5/32” Hex nut 2
G Wire connector 3

5 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
Pre-Installation (continued)

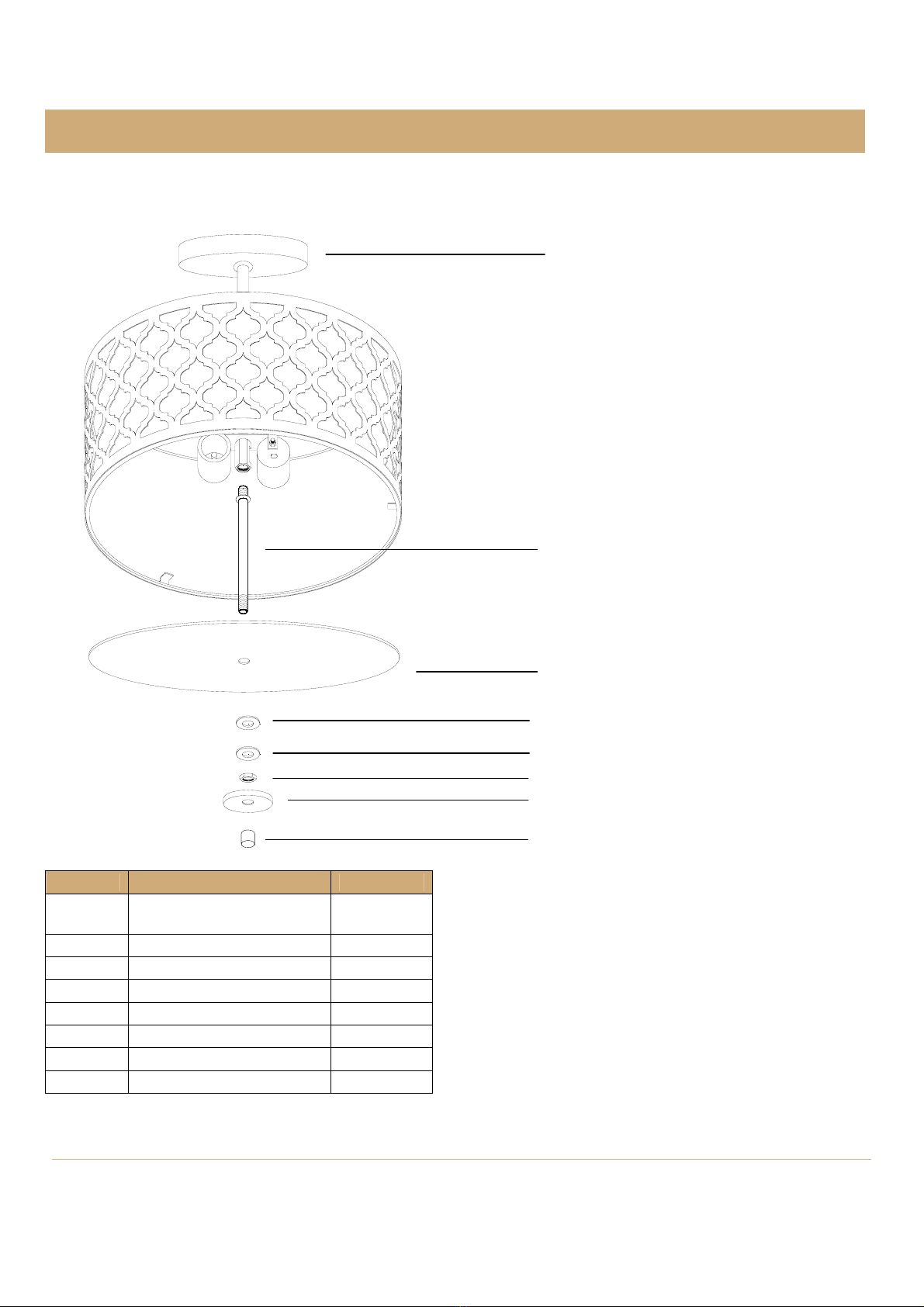

PACKAGE CONTENTS
H
I
J
K
L
M
N
O
Part Description Quantity
H Canopy assembly with shade 1
I Threaded pipe 1
J Glass Plate 1
K Plastic washer 1
L Metal washer 1
M G3/8” Hex nut 1
N Cap 1
O Finial 1

6
Installation
1Preparation for mounting 2Preparation for mounting
□Tighten the support screws (B) full turns into the inside
mounting hole of mounting strip (A) (to be fully tightened
later), secure by G5/32” hex nut (F).
NOTE: The support screws (B) should extend
long enough to protrude through the canopy (H)
when it is mounted. (Adjust as needed)
□Fasten the mounting strip (A) onto outlet box using two
outlet box screws (D).
3Connect the wire 4Cover the wire with wire
connector
□Strip 3/4” of insulation from the wire ends. Twist the
stripped ends together with pliers. The black wire from the
xture to black wire from outlet box, white wire from the
xture to white wire from outlet box. The bare copper
grounding wire from the xture must loop one turn under
the head of green ground screw (C) on the mounting strip
(A) before it is connected to the grounding conductor of the
supply circuit.
□Cover the wire with wire connectors (G). Tape the wire
connector (G) and wire together. Carefully position all
wirings inside outlet box.
B
A
FD
A
B
F
G

MOC.YABNOTPMAH7
.ecnatsissarehtrufrof3130-725-778-1tcatnocesaelP
5Installing the canopy to outlet box 6Installing the threaded pipe
□Place the canopy assembly (H) over the outlet box, let the
heads of support screws (B) come through the holes of the
canopy assembly (H), then tighten the cap nuts (E) to the
protruding support screws (H) on mounting strip (A) until
the ure body is held rmly against the ceiling.
□Thread the threaded pipe (I) into the bushing near the
sockets located on the canopy assembly (H).
7Installing the light bulb 8Installing the glass plate on the
lamp
□Install the light bulbs (not included) into the socket. Use
two 60-watt medium base bulbs or less.
NOTE: You can also use two 13w maximum UL listed
CFL bulbs (sold separately). Do not exceed the
recommended wattage.
□Slide the glass plate (J), plastic washer (K), metal washer
(L) over the threaded pipe (I) and secure by G3/8”hex nut
(M) as show in diagram (Do not tighten excessively). Then
place the cap (N) over the threaded pipe (I) and secure by
the nial (O).
Installation
H
E
H
E
I
B
A
I
J
K
L
N
O
M

8
Care and Cleaning
□To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean water, never a solvent) to wipe the surface
of the fixture.
□To clean the inside of the fixture, first disconnect power to the fixture by turning off the circuit breaker or by removing the fuse at the
fuse box. Next, use a dry or slightly dampened clean cloth (use clean water, never a solvent) to wipe the interior surface of the fixture.
□Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft cloth to dust or wipe carefully.
Troubleshooting
Problem Possible Cause Solution
The bulb is burned out. □Replace the light bulb.
The power is off. □Ensure the power supply is turned on.
Faulty switch. □Test or replace switch.
Lights will not turn on
Faulty wire connection. □Check wiring.
Fuse blows or circuit breaker trips
when light is turned on.
Crossed wires or power wire is
grounding out.
□Discontinue use of the lamp.
□Check wire connections.
□Contact a qualified electrician or call the Customer
Care Service Team at 1-877-527-0313.

9 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
This page intentionally left blank

10
This page intentionally left blank

11 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
This page intentionally left blank

Questions, problems, missing parts? Before returning to the store call
Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
HAMPTONBAY.COM
Retain this manual for future use.

GRACIAS POR TU COMPRA.
Apreciamos la confianza que has depositado en Hampton Bay al comprar esta instalación semi al ras. Nos esforzamos para
continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea
completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir Hampton Bay!
A
rtículo Núm. 000-000
Modelo Núm. 15155
GUÍA DE USO Y MANTENIMIENTO
LÁMPARA EDGEMOOR DE 2 LUCES, DE
INSTALACIÓN SEMI AL RAS
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay,
de 8 a.m. a 6 p.m., hora estándar del Este, de Lunes a Viernes
1-877-527-0313
HAMPTONBAY.COM

2
Índice
Índice..............................................................................2
Características ..............................................................2
Garantía..........................................................................2
Pre-Instalación ..............................................................3
Planificar una instalación exitosa............................................3
Outils requis.............................................................................4
Quincaillerie fournie.................................................................4
Contenido del Paquete.............................................................5
Instalación ..................................................................... 6 
mantenimiento y Limpieza........................................... 8
Solución de problemas ................................................ 8
Características:
Gracias por comprar esta instalación al ras para interiores de Hampton Bay. Este producto se ha
fabricado de acuerdo con las normas de seguridad y calidad más altas.
1. Fácil de instalar.
2. Lámpara de instalación de dos luces, semi al ras, con acabado en bronce lustrado con aceite y pantalla dura de tela blanca con
diseño metálico decorativo.
3. Para ahorrar energía, esta lámpara ha sido diseñada para usarse de manera segura con una lámpara fluorescente compacta
autobalastrada en lugar de una lámpara incandescente.
Garantía
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la
fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre productos en uso y funciones normales. Si se
descubre algún defecto en este producto, la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o
reemplazar el producto siempre y cuando el defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,
negligencia o manejo indebido. Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las
instrucciones adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia,
modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos materiales o de fabricación. Esta garantía no
se aplica al acabado de ninguna parte del producto, como el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se
considera un desgaste normal.
El fabricante no garantiza y se exime especialmente de cualquier garantía, explícita o implícita, de la capacidad del producto de asumir una
función específica, distinta de la indicada en la garantía incluida en la presente. El fabricante se exime específicamente de cualquier
obligación y no es responsable de daños o pérdida directa o indirecta, incluidos cualquier costo de mano de obra o gastos relacionados con
el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-877-527-0313 o visita www.hamptonbay.com.

3 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-877-527-0313.
NOTA: Puedes usar dos bombillas Tipo A de
60 Watts o CFL equivalentes (vendidas por
separado).
PELIGRO: Antes de comenzar a instalar esta
lámpara o quitar la anterior, corta la electricidad
apagando el cortacircuitos o retirando el fusible
correspondiente en la caja de fusibles.
ADVERTENCIA: SI TIENES ALGUNA PREGUNTA AL
RESPECTO, CONSULTA A UN ELECTRICISTA
CALIFICADO. Si tienes alguna pregunta sobre esta
lámpara, que no esté relacionada con la
instalación eléctrica, por favor llama a nuestro
Equipo de Servicio al Cliente al 1-877-527-0313 o
visita www.homedepot.com. Por favor usa como
referencia el Núm. de SKU (000-000) o UPC
(802513151558).
IMPORTANTE: CONSERVA el recibo y estas
Instrucciones como Comprobante de Compra.
Pre-Instalación:
PLANIFICAR UNA INSTALACIÓN EXITOSA
Lee todas las instrucciones antes de comenzar la instalación.
Para evitar dañar el producto, colócalo sobre una superficie
suave, no abrasiva, como por ejemplo una alfombra o cartón.
IMPORTANTE: Revisa que el aislamiento de los
cables no haya sufrido ningún corte, abrasión ni tenga
filamentos de cobre expuestos debidos al envío. Si hay
un defecto en el cable suspende el ensamblaje. Por
favor llama a nuestro Equipo de Servicio al Cliente al 1-
877-527-0313.

4
NOTA: Los herrajes no se muestran a escala.
Pre-Instalación (continuación)
SE NECESITAN HERRAMIENTAS (NO INCLUIDAS)
Phillips Cable Pinzas
Destornillador Removedor
de Seguridad Eléctrica
Gafas Cinta
HERRAJES INCLUIDOS
A
B C
D E
F G
Pieza Descripción Cantidad
A Soporte de Montaje 1
B Tornillo de Soporte 2
C Tornillo verde a tierra 1
D Tornillo de la caja eléctrica 2
E Tuerca de tapa 2
F Tuerca hexagonal G5/32” 2
G Conector de cable 3

5 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-877-527-0313.
Pre-Instalación (continuación)
CONTENIDO DEL PAQUETE
H
I
J
K
L
M
N
O
Pieza Descripción Cantidad
H Ensamblaje de la cubierta con
pantalla
1
I Tubo roscado 1
J Placa de Vidrio 1
K Arandela plástica 1
L Arandela de metal 1
M Tuerca hexagonal G3/8” 1
N Tapa 1
O Remate 1

6
Instalación
1Preparar el montaje 2Preparar el montaje
□Aprieta los tornillos de soporte (B) en el oricio lateral de
montaje del soporte de montaje (A) (para luego apretarlos
completamente), asegura con la tuerca hexagonal G5/32”
(F).
NOTA: Cuando se monten, los tornillos de
soporte (B) deberían extenderse lo suciente
para sobresalir a través de la cubierta (H).
(Ajusta según sea necesario)
□Ajusta el soporte de montaje (A) en la caja eléctrica
usando dos tornillos de la caja eléctrica (D).
3Cómo conectar el cable 4Cubre el cable con los conectores
de cable
□Quita 1,90 cm de aislamiento de los extremos de los
cables. Usando las pinzas, gira y une los extremos pelados.
El cable negro de la lámpara al cable negro de la caja
eléctrica, el cable blanco de la lámpara al cable blanco de
la caja eléctrica. El cable a tierra de cobre pelado de la
lámpara debe dar una vuelta por debajo de la cabeza del
tornillo verde a tierra (C) en el soporte de montaje (A) antes
de ser conectado al conductor a tierra del circuito de
suministro.
□Cubre el cable con los conectores de cable (G). Une con
cinta el cable con el conector de cable (G). Coloca con
cuidado todos los cables dentro de la caja eléctrica.
B
A
F
D
A
B
F
G

MOC.YABNOTPMAH7
.3130-725-778-1laamall,aicnetsisarenetboaraP
5Cómo instalar la cubierta a la caja
eléctrica 6Cómo instalar el tubo roscado
□Coloca el ensamblaje de la cubierta (H) sobre la caja
eléctrica, deja que las cabezas de los tornillos de soporte
(B) atraviesen los os del ensamblado de la cubierta
(H), después aprieta las tuercas de la cubierta (E) a los
tornillos de soporte que sobresalen (H) en el soporte de
montaje (A) hasta que el cuerpo de la lámpara se mantenga
rme contra el techo.
□Enrosca el tubo roscado (I) en el casquillo cerca de los
portabombillas que se encuentra en ensamblaje de la
cubierta (H).
7Instalar la bombilla 8Instalar la placa de vidrio en la
lámpara
□Instala las bombillas (no incluidas) en el portabombilla. Usa
dos bombillas de 60 vatios, de base media o menos.
NOTA:Puedes usar también dos bombillas CFL
equivalentes de 13 Watts máximo (vendidas por
separado). No excedas el vataje recomendado.
□Desliza la placa de vidrio (J), la arandela plástica (K), la
arandela de metal (L) sobre el tubo roscado (I) y asegura
con la tuerca hexagonal G3/8” (M) como se muestra en el
diagrama (no aprietes demasiado). Después coloca la tapa
(N) sobre el tubo roscado (I) y asegura por el remate (O).
Instalación
H
E
H
E
I
B
A
I
J
K
L
N
O
M

8
Mantenimiento y Limpieza
□Para limpiar el exterior de la lámpara, usa un paño seco o ligeramente humedecido (usa agua limpia, nunca un solvente) para limpiar
la superficie de la lámpara.
□Para limpiar el interior de la lámpara, primero corta el suministro de electricidad, apagando el cortacircuitos o retirando el fusible
correspondiente en la caja de fusibles. Seguidamente, usa un paño limpio, seco o ligeramente húmedo (usa sólo agua limpia, nunca
un solvente) para limpiar el interior de la lámpara.
□No uses limpiadores con químicos, solventes ni productos abrasivos. Usa sólo un paño suave y seco para desempolvar o limpiar con
cuidado.
Solución de problemas
Problema Causa Posible Solución
La bombilla está fundida. □Reemplaza la bombilla.
La electricidad está apagada. □Asegúrate de que el suministro de electricidad esté
encendido.
Interruptor defectuoso. □Prueba o reemplaza el interruptor.
La lámpara no enciende
Conexión defectuosa del cable. □Revisa el cableado.
El fusible se funde o el cortacircuitos
se activa cuando se enciende la luz.
Los cables están cruzados o el cable
de alimentación está haciendo tierra.
□Deja de usar la lámpara.
□Revisa las conexiones de cable.
□Contacta a un electricista calificado o llama al equipo
de Servicio al Cliente al 1-877-527-0313.
