Hans Grohe Allegro N 71843 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Focus N
71800xx1
71801xx1
Allegro N
71843xx1
71844xx1

2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 1.75 GPM (6.6 L/min)
Hole size in mounting surface 1⅜" (35 mm)
Max. depth of mounting surface 2⅜" (60 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Protection against backflow is provided by a
double check valve.
 Do not rotate the spout further than 360°
or damage to the hose will result.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 1.75 GPM (6.6 L/min)
Dimension du trou dans 1⅜ po (35 mm)
la surface de montage
Profondeur maximale de 2⅜ po (60 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• La protection contre le retour d'eau est fournie
par un clapet de non-retour double.
 Le bec ne peut être tourné à plus de
360° sinon le flexible risquerait d'être
détérioré.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
English Français

3
Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 1.75 GPM (6.6 L/min)
Tamaño del orificio en la superficie 1⅜" (35 mm)
de montaje
Profundidad máxima de la 2⅜" (60 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
 No girar el caño més de 360° o el flexo
podría resultar dañado.
• La protección contra flujo inverso se proporciona
mediante una válvula de retención doble.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español

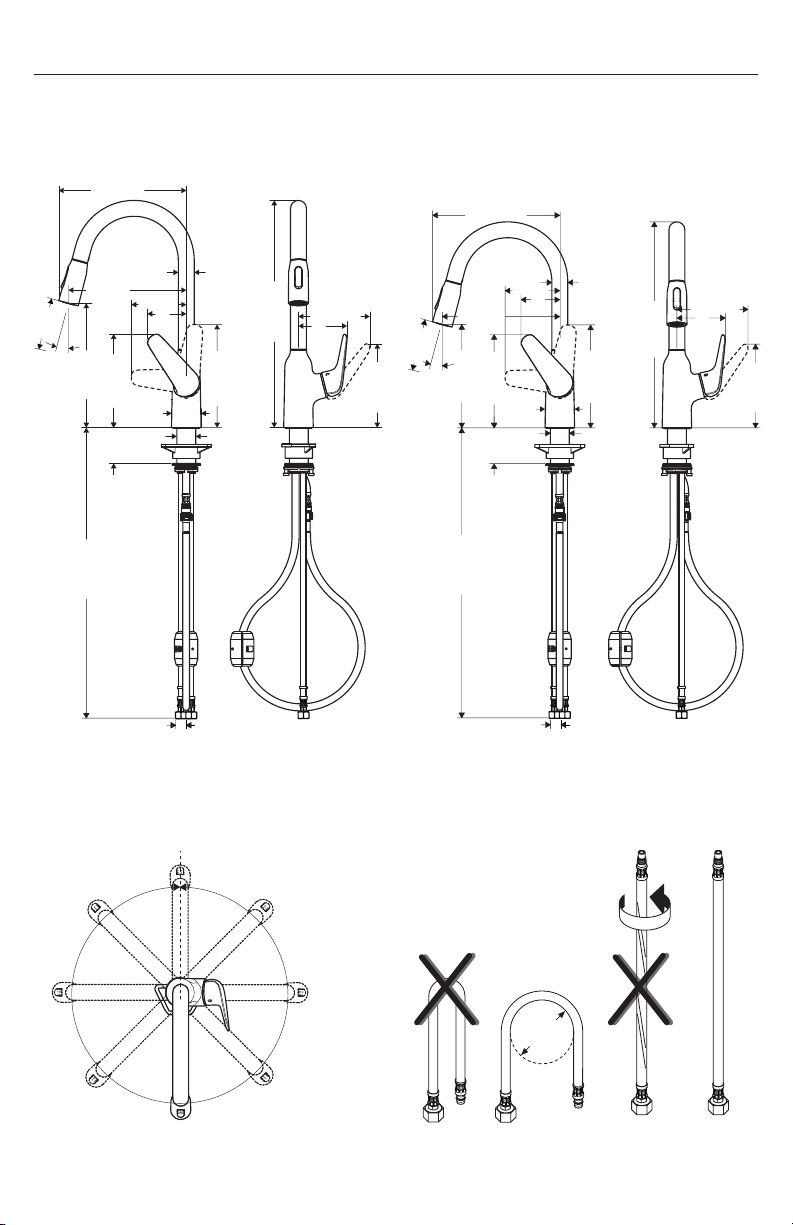

9 mm
16 mm
22 mm

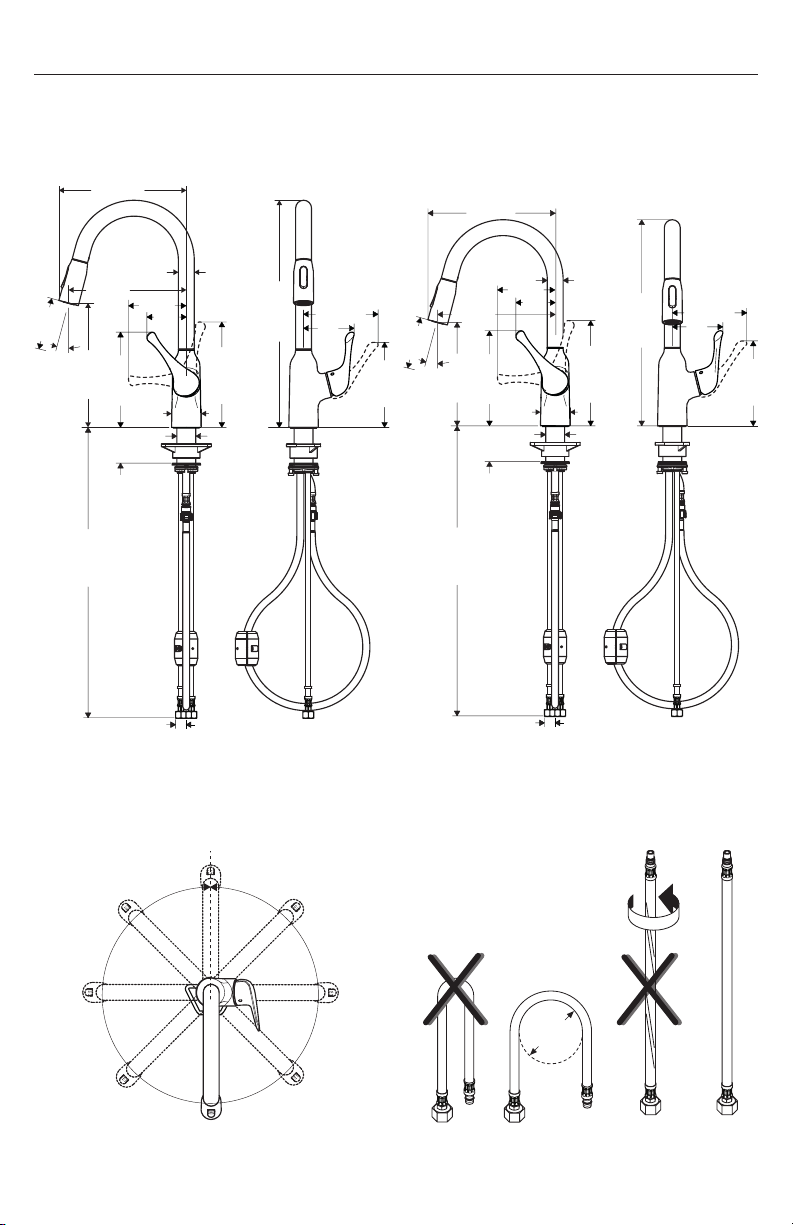

4
15°
⅜
5⅞" (148 mm)
4⅞" (125 mm)
3⅜"
(85 mm)
7⅛" (182 mm)
8⅞" (224 mm)
Ø1⅛"
(28 mm)
8⅝" (219 mm)
15¾" (400 mm)
max. 2⅜"
(60 mm)
6½" (165 mm)
8⅛" (207 mm)
Ø2¹⁄₁₆"
(52 mm)
Ø1¾" (34 mm)
3⅞" (97 mm)
2⅝"
(68 mm)
ca. 1
9⅝"
(500 mm)
33½" (850 mm)
360°
Focus N
71800xx1
Focus N
71801xx1
⅜
5⅞" (148 mm)
4⅞" (125 mm)
3⅞" (97 mm)
7⅛" (182 mm)
14⅜" (364 mm)
Ø1⅛"
(28 mm)
7¼" (183 mm)
max. 2⅜"
(60 mm) 6½" (165 mm)
Ø2¹⁄₁₆"
(52 mm)
Ø1¾"
(34 mm)
3⅜"
(85 mm)
2⅝"
(68 mm)
ca. 1
9⅝"
(500 mm)
15°
33½" (850 mm)
8⅞" (224 mm)
8⅛" (207 mm)
2¾"
(70 mm)

5
360°
15°
⅜
5⅞" (150 mm)
5⅛" (131 mm)
3½"
(89 mm)
7⅜" (186 mm)
33½" (850 mm)
Ø1⅛"
(28 mm)
7¼" (183 mm)
14⅜" (364 mm)
max. 2⅜"
(60 mm) 6⅝" (168 mm)
8⅛" (207 mm)
Ø2¹⁄₁₆"
(52 mm)
Ø1¾" (34 mm)
4" (101 mm)
2¾"
(69 mm)
ca. 1
9⅝"
(500 mm)
8⅞" (224 mm)
Allegro N
71844xx1
Allegro N
71843xx1
15¾" (400 mm)
8⅞" (224 mm)
Ø1⅛"
(28 mm)
8⅛" (207 mm)
15°
⅜
5⅞" (150 mm)
5⅛" (131 mm)
3½"
(89 mm)
7⅜" (186 mm)
max. 2⅜"
(60 mm) 6⅝" (168 mm)
Ø2¹⁄₁₆"
(52 mm)
Ø1¾" (34 mm)
4" (101 mm)
2¾"
(69 mm)
8⅝" (219 mm)
ca.
19⅝"
(500 mm)
33½" (850 mm)
2¾"
(70 mm)

6
English Français Español
Remove the protective cover
from the faucet body.
Retirez le capuchon de
protection.
Retire la tapa protectora.
Align the hole in the rear of the
spout with the detent pin on the
faucet body.
Press the spout downward firmly.
Install the handspray hose.
Alignez le trou à l’arrière du bec
avec la goupille d’arrêt sur le
corps du robinet.
Appuyez fermement sur le bec
vers le bas.
Installez le tuyau de la
douchette.
Alinee el orificio en la parte tra-
sera del surtidor con el pasador
de tope en el cuerpo del grifo.
Presione firmemente el surtidor
hacia abajo.
Instale la manguera del rociador
de mano.
Installation / Installation / Instalación
1 2
1
1
2
2!

7
English Français Español
Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and
mounting nut.
 If the mounting surface
is thicker than 1⅜", or
if there is insufficient
space, omit the plastic
washer.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle
de friction, et l'écrou de montage.
 Si l'épaisseur du comp-
toir dépasse 1⅜ po, ou
si l'espace disponible
est insuffisant, om-
ettez la rondelle de
plastique.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la arande-
la de fricción y la tuerca de
fijación.
 Si el espesor de la
mesada es superior a
1⅜ pulg. o si no hay su-
ficiente espacio, puede
omitirse la arandela
plástica.
Tighten the mounting nut.
Tighten the screws.
Serrez l'écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y
los tornillos.
2.2 ft-lb
3 Nm
max. 1⅜" (35 mm)
max. 2⅜" (60 mm)
3a 3b 4

8
English Français Español

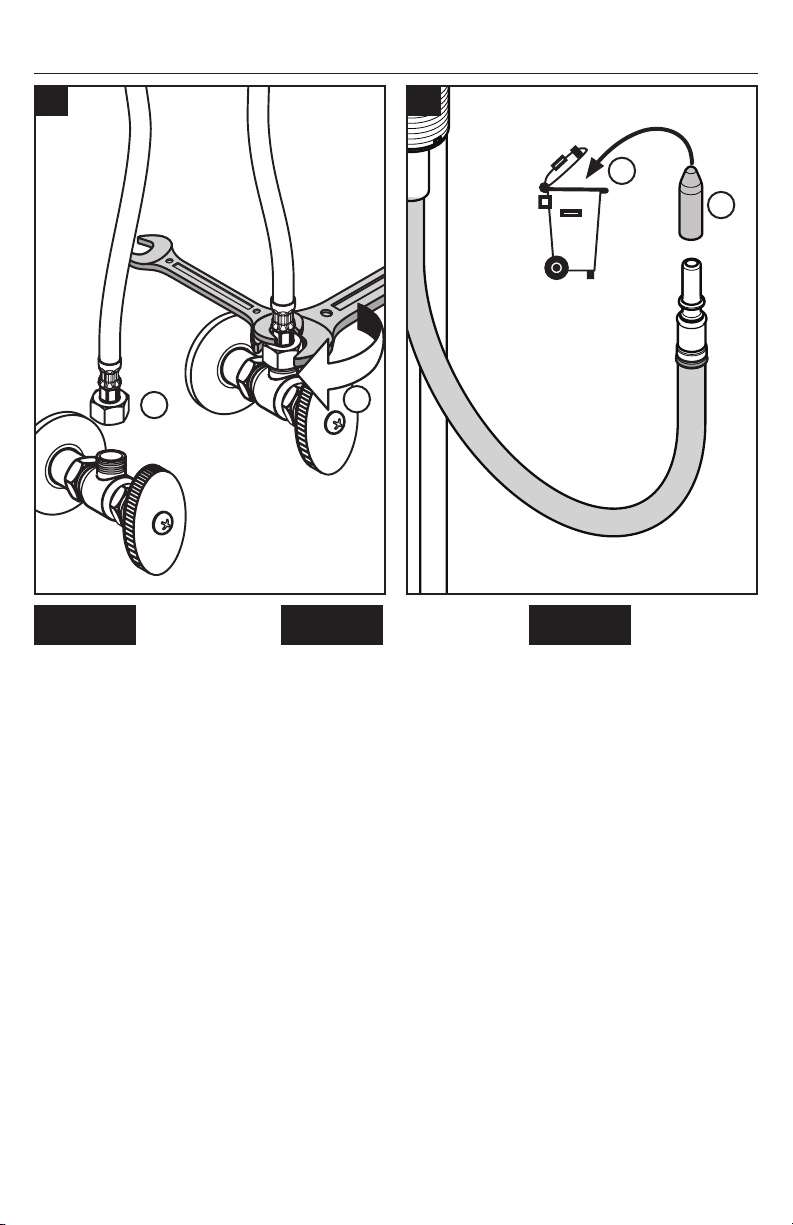

Connect the hot and cold supply
hoses to the stops.
 Use two wrenches.
 Do not allow the sup-
ply hoses to twist.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide
aux tuyau d'alimentation.
 Servez-vous de deux
clés, tel qu'illustre
dans le schema. Serrez
fermement a l'aide des
clés.
 Assurez-vous que les
tuyaux n'sentortillent
pas.
Conecte las mangueras de sum-
inistro de agua caliente y fría a
las alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
 No permita que ningu-
na de los mangueras se
retuerza.
Remove the protective cover
from the end of the handspray
hose.
Retirez le capuchon de protec-
tion du tuyau de la douchette.
Retire la tapa protectora de
la manguera del rociador de
mano.
9 mm
16 mm
5 6
1
2
12

9
English Français Español

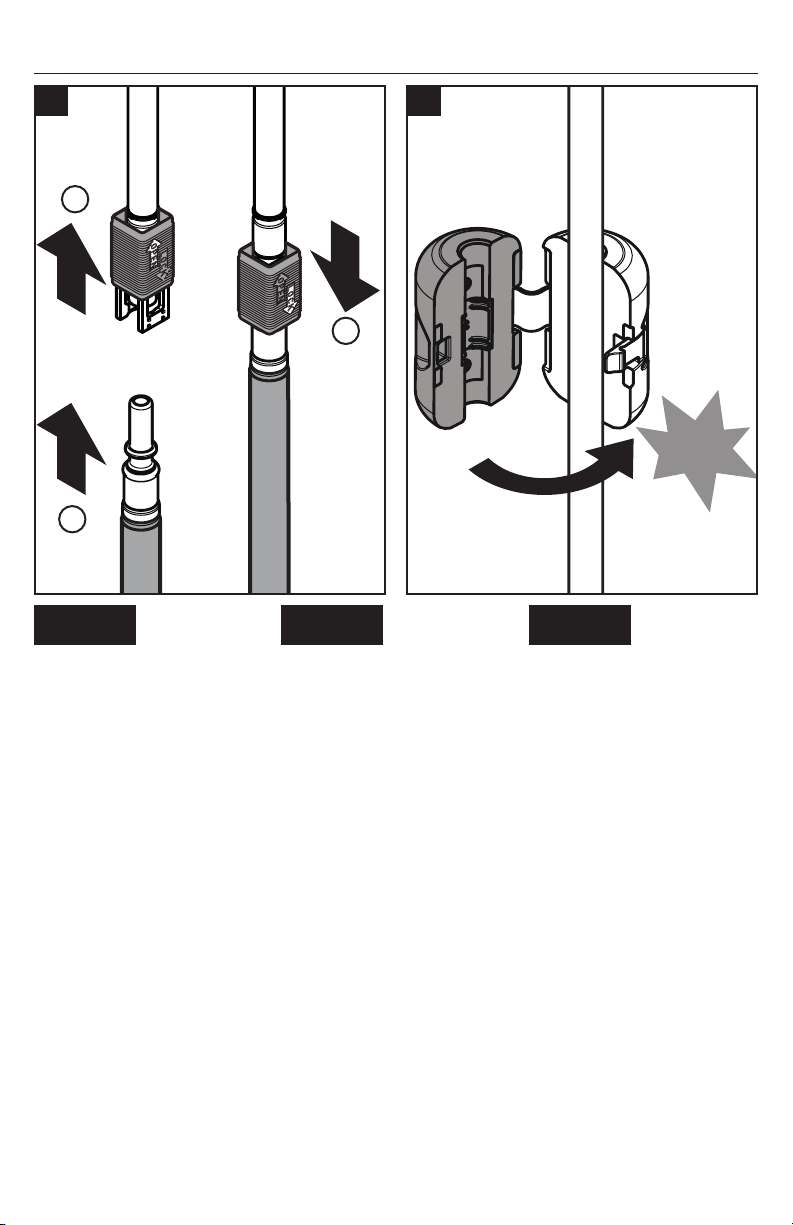

Connect the handspray hose to
the connection hose:
• Open the quick connect by
pushing it upwards.
• Insert the handspray hose.
• Lock the quick connect by
pulling down on it.
Raccordez le tuyau de la dou-
chette au tuyau d'arrivée de la
douchette:
• Ouvrez la douille de raccord
rapide en la poussant vers le
haut.
• Insérez le tuyau de la
douchette dans la douille de
raccord rapide.
• Verrouillez la douille de
raccord rapide en la tirant vers
le bas.
Conecte la manguera de roci-
ador de mano a la manguera
de suministro:
• Abra la conexión rápida
empujándola hacia arriba.
• Inserte la manguera de
rociador de mano en la
conexión rápida.
• Trabe la conexión rápida
tirando hacia abajo.
Install the hose weight. Installez le contrepoids sur le
tuyau.
Instale el contrapeso.
CLICK
1
2
3
7 8

10
English Français Español

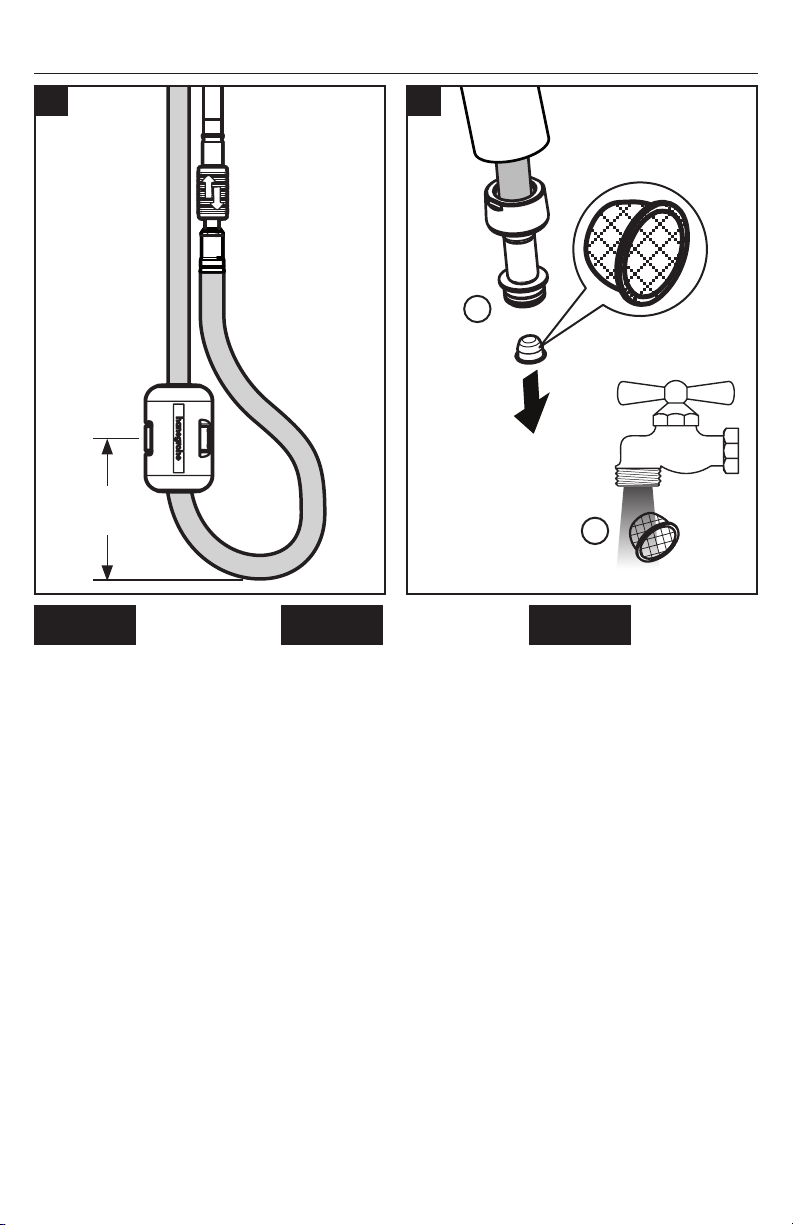

Test the handspray hose. If it
does not retract smoothly, reposi-
tion the weight.
Tirez sur la douchette. Elle devrait
coulisser facilement et se rétract-
er sans à-coups. Modifiez la po-
sition du contrepoids au besoin.
Tire del rociador de mano. Debe
moverse con facilidad y retraerse
suavemente. Reposicione el con-
trapeso según sea necesario.

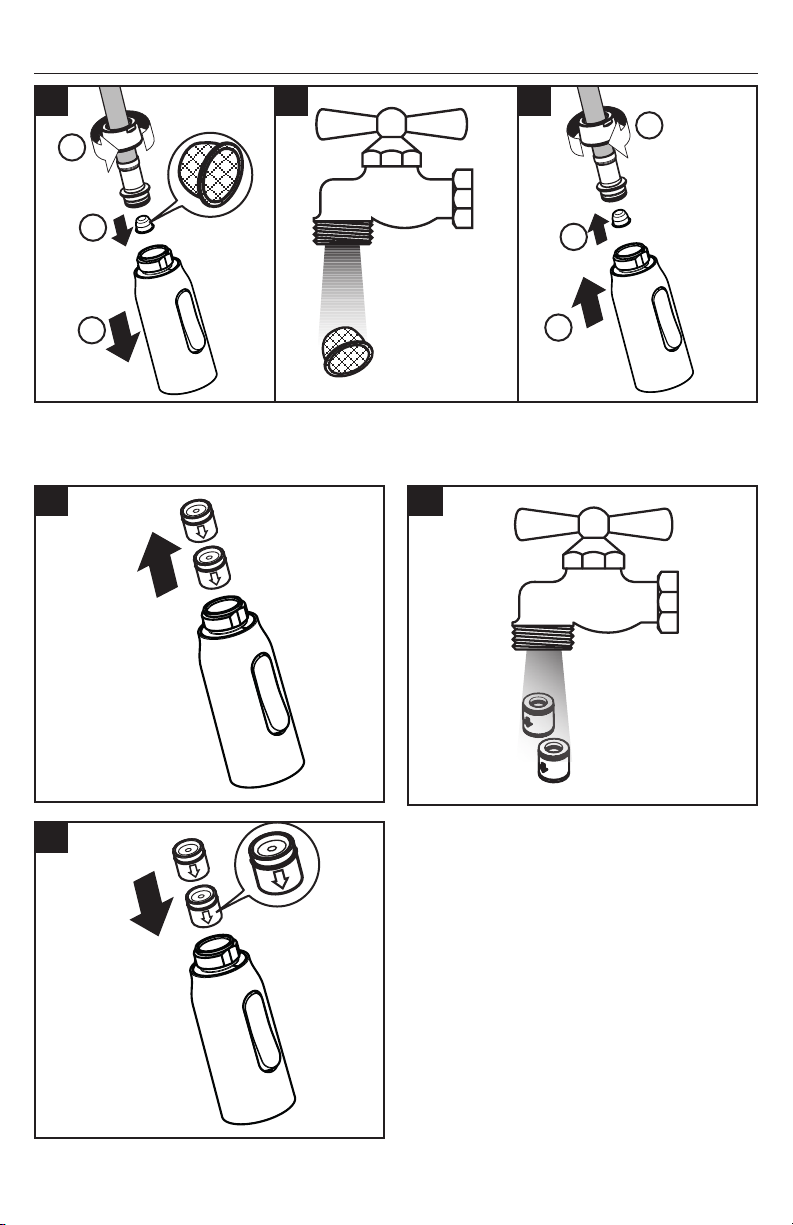

Remove the hose filter.
Rinse the hose filter.
Retirez le filtre.
Rincez le filtre.
Retire el filtro.
Enjuague el filtro.
3⅛"
(80 mm)
9 10
1
2

11
English Français Español
Flush the faucet for at least two
minutes.
Reinstall the hose filter.
Rincez le robinet pour un mini-
mum de deux minutes.
Installez le filtre.
Enjuague el grifo durante un
mínimo de dos minutos.
Instale el filtro.
11 12

12
English Français Español

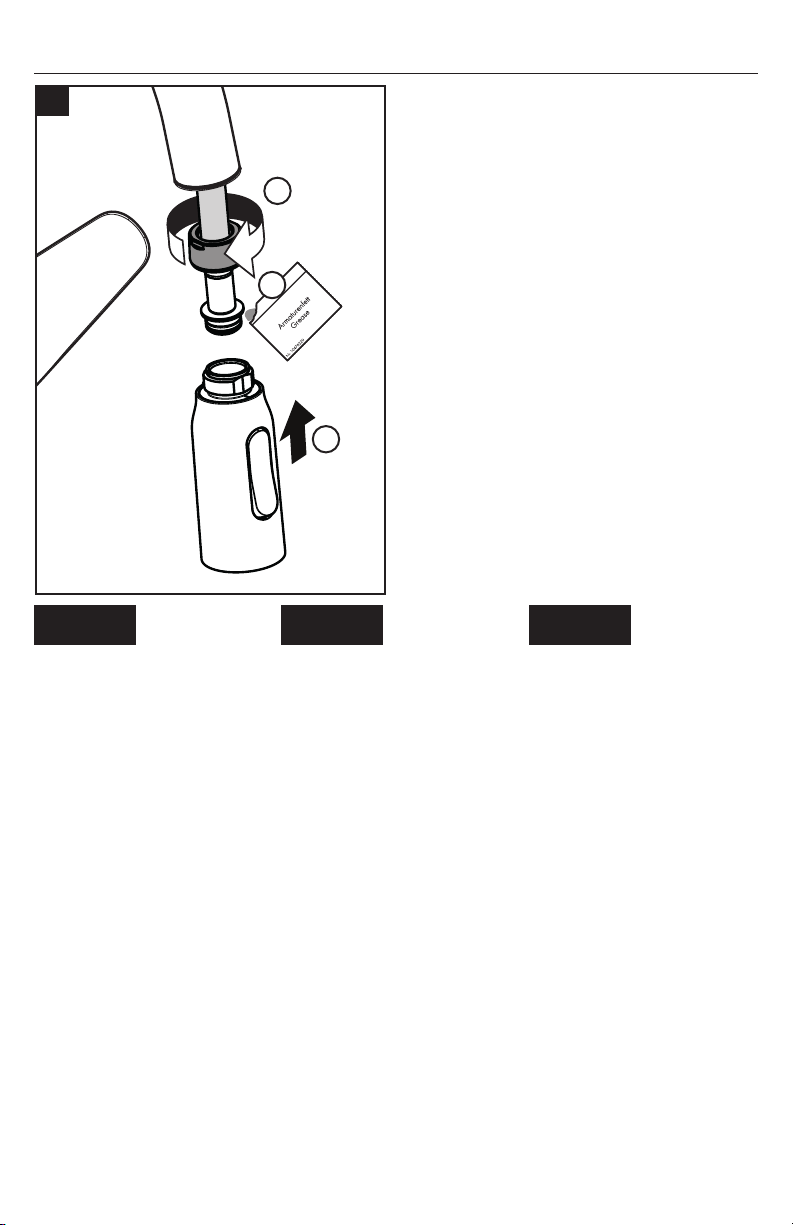

Lightly lubricate the hose o-ring.
Install the handspray.
Tighten the hose nut.
Lubrifiez le joint torique du
tuyau.
Installez le douchette.
Serrez l’écrou.
Lubrique ligeramente la junta
tórica de la manguera.
Instale la ducha.
Apriete la tuerca de la
manguera.
0.74 ft-lb
1 Nm
13
1
2
3

13

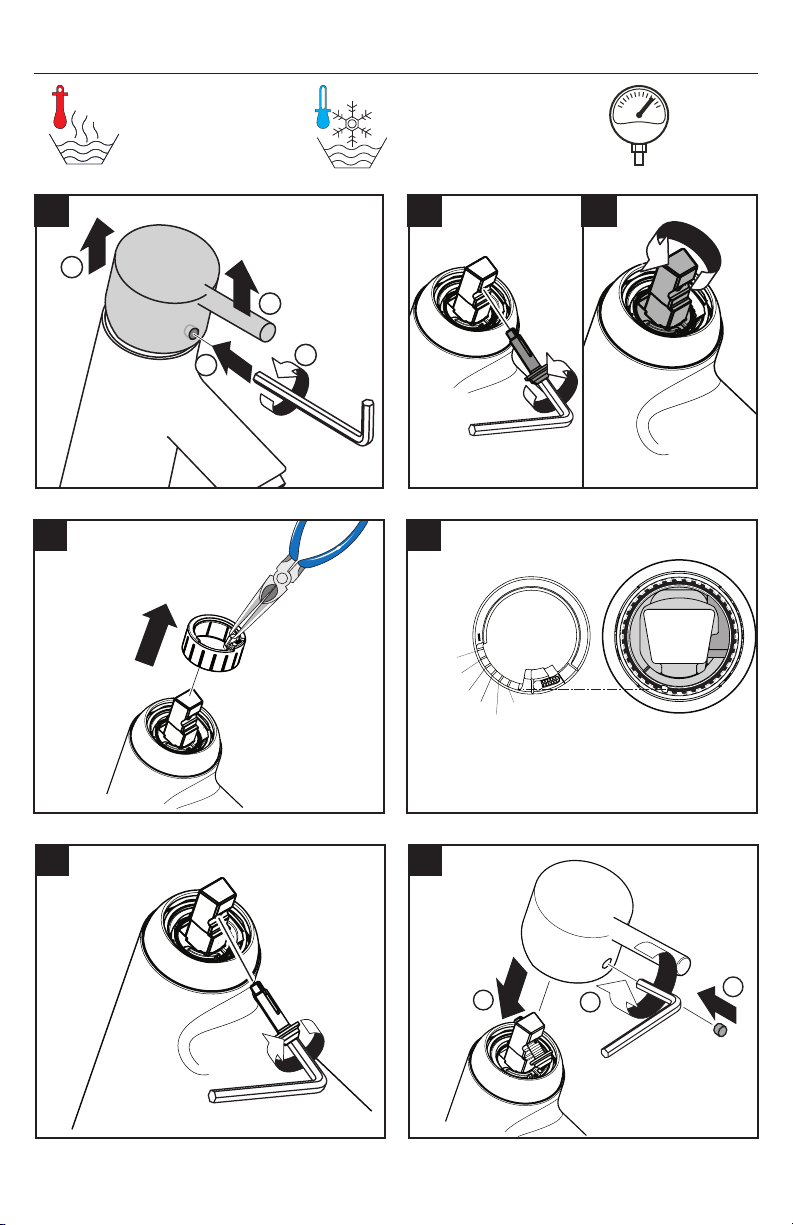

Set hot water limiter / Positionner le limiteur de température / Ajustar tope
6 x
4 mm
1
23
4
4 mm
17 x
4 mm
4 mm
3.7 ft-lb
5 Nm
12
3
+
+
97°F (36°C)
100°F (38°C)
109°F (43°C)
122°F (50°C)
131°F (55°C)
140°F (60°C)
140°F
60° C 50°F
10°C44 PSI
0.3 MPa
1 2 3
4 5
6 7

14

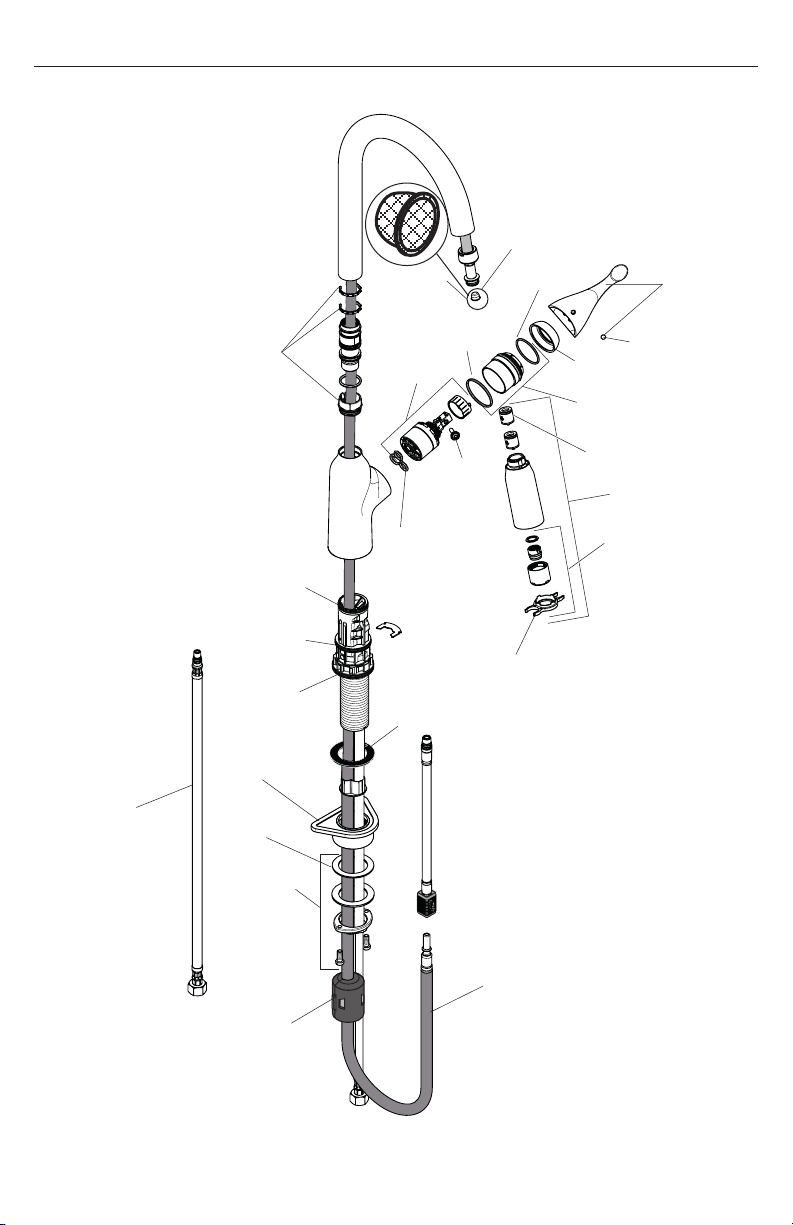

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
67 = Matte Black
80 = Steel Optik
Focus N
71800xx1
71801xx1
95507000
(1500 mm)
97523000
(46x2)
92730000
95140000
(M4x20)
SW 4 mm
95008000
93346000
(M40x1.5)
SW 30 mm
97406xx0
96338000
93344xx0
98156000
(36x2)
98193000
(32x2)
98127000
(11x2)
98211000
(21x2.5)
98365000
96316001
97548000
93253000
98162000
(44x2.5)
98396000
(38x2)
98433000
(30x1.5)
93019000
(6.6 x1.5)
97735000
98551000
93342XX0
93218000
95910000
93343XX1

15
Allegro N
71843xx1
71844xx1
xx = Colors / Couleurs / Acabados
00 = Chrome
25 = Brushed Gold Optik
34 = Brushed Black Chrome
80 = Steel Optik
95507000
(1500 mm)
97523000
(46x2)
92730000
95140000
(M4x20)
SW 4 mm
95008000
93346000
(M40x1.5)
SW 30 mm
97406xx0
96338000
98156000
(36x2)
98193000
(32x2)
98127000
(11x2)
98365000
96316001
97548000
93253000
98162000
(44x2.5)
98396000
(38x2)
98433000
(30x1.5)
97735000
93342XX0
93218000
95910000
93343XX1
93496XX0
98551000

16
hot
chaud
caliente
off
fermé
cerrar
on
ouvert
abierto
on
ouvert
abierto
cold
froid
frío
User Instructions / Instructions de service / Manejo
1
2

17
Cleaning / Nettoyage / Limpieza
1 2
1 2
3
3
1
2
3
Check valve maintenance / Entretien de les clapets anti-retour/ Mantenimiento de las
válvulas antirretornos
1
3
2

18
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque
c’est nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it to reduce the risk of personal injury,
property damage or product failure.

19
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o
esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si un componente del producto está dañado, reemplácelo para reducir el riesgo de
lesiones personales, daños a la propiedad o fallas del producto.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec
de l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le pour réduire les risques de
blessures, de dommages matériels ou de défaillances du produit.

20
