Hans Grohe Axor Citterio 39135000 Manual

Citterio
39135000
Citterio
39155000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30

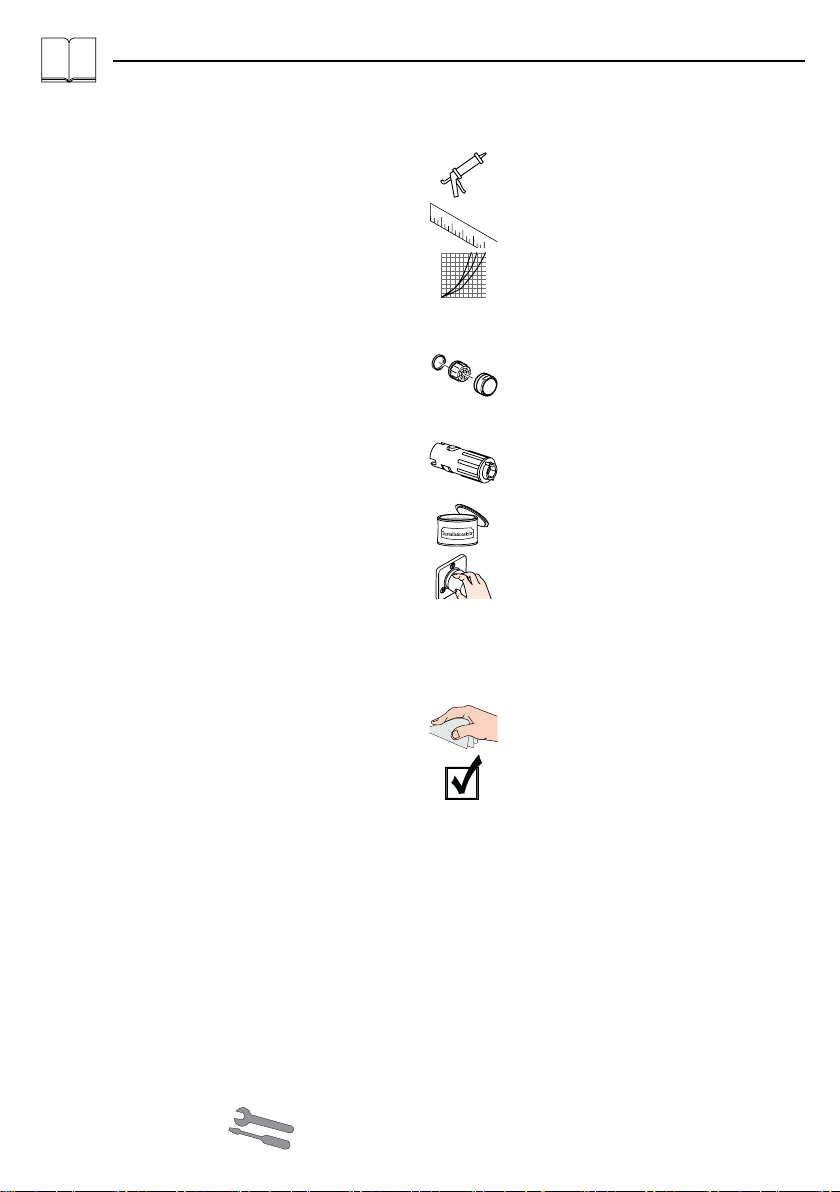

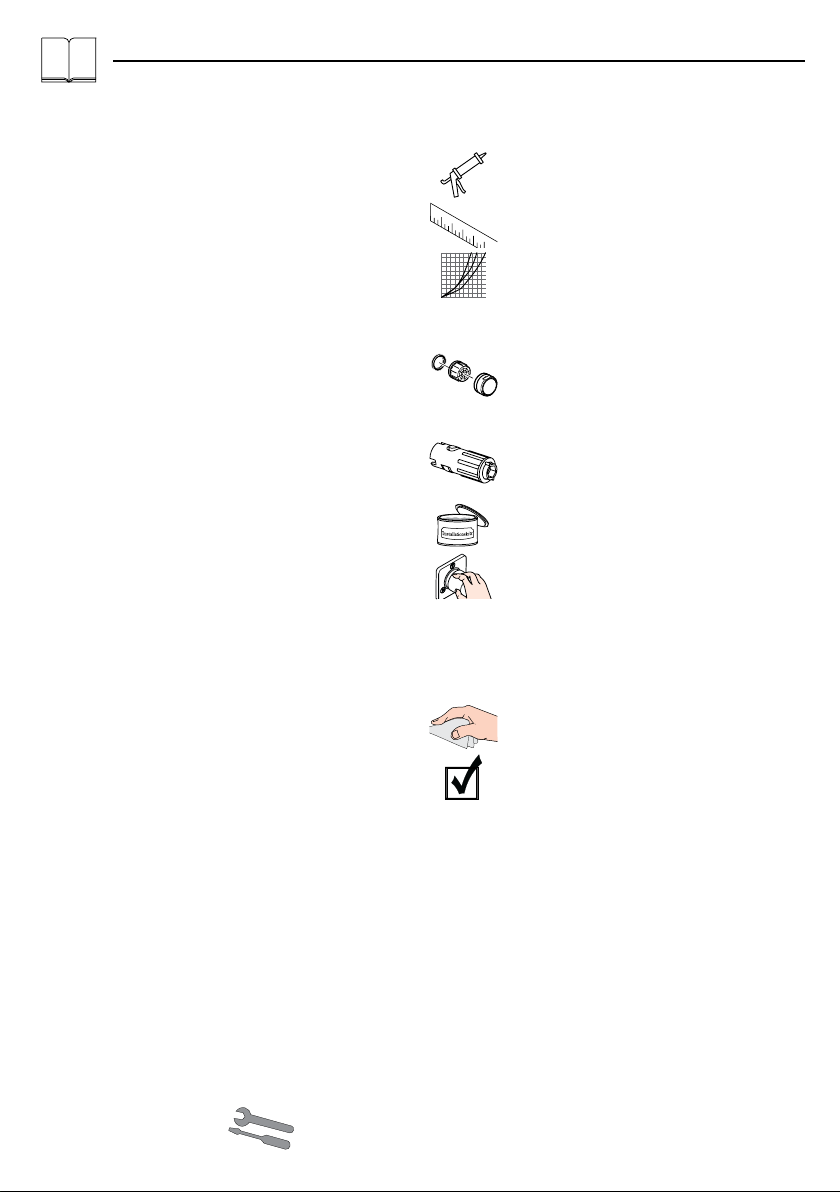

Montage siehe Seite 32
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 31)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten halb-
en Liter nicht als Trinkwasser zu verwenden.
Installationskitt nicht im Lieferumfang
enthalten
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Serviceteile (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 37)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 36)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden, wenn der Fließdruck
mindestens 0,15 MPa beträgt.
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
Deutsch
Prüfzeichen (siehe Seite 40)
2

Montage voir page 32
Nettoyage (voir la brochure ci-
jointe)
Instructions de service
(voir page 31)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Mastic d’installation ne fait pas partie de la
fourniture
Accessoires en option
clé de montage (58085000) ne fait pas
partie de la fourniture
Pièces détachées (voir pages 38)
Diagramme du débit
(voir page 37)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 36)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d’eau doit être plus important, il est possible
d’enlever l’EcoSmart® (limiteur de débit) se trouvant
derrière l’aérateur.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
• Le produit est exclusivement conçu pour de l’eau
potable!
Français
Classification acoustique et
débit (voir page 40)
3

Assembly see page 32
Cleaning (see enclosed brochure)
Operation (see page 31)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Installation putty order as an extra
Special accessories
special tool (58085000) order as an extra
Spare parts (see page 38)
Flow diagram
(see page 37)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 36)
Do not use silicone containing acetic acid!
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heat-
ers if the flow pressure is at least 0,15 MPa.
• The product is exclusively designed for drinking water!
English
Test certificate (see page 40)
4

Montaggio vedi pagg. 32
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg. 31)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Mastice d’installazione non contenuto nel
volume di fornitura
Accessori speciali
chiave per montaggio (58085000) non
contenuto nel volume di fornitura
Parti di ricambio (vedi pagg. 38)
Diagramma flusso
(vedi pagg. 37)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 36)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di flusso è
almeno di 0,15 MPa.
• Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Segno di verifica (vedi pagg. 40)
5

Montaje ver página 32
Limpiar (ver el folleto adjunto)
Manejo (ver página 31)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Masilla no incluido en el suministro
Opcional
Llave de montaje (58085000) no incluido
en el suministro
Repuestos (ver página 38)
Diagrama de circulación
(ver página 37)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 36)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
• El producto ha sido concebido exclusivamente para
agua potable.
Español
Marca de verificación
(ver página 40)
6

Montage zie blz. 32
Reinigen (zie bijgevoegde bro-
chure)
Bediening (zie blz. 31)
Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Kit behoort niet tot het leveringspakket
Toebehoren
montagesleutel (58085000) behoort niet tot
het leveringspakket
Service onderdelen (zie blz. 38)
Doorstroomdiagram
(zie blz. 37)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 36)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
• Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Keurmerk (zie blz. 40)
7

Montering se s. 32
Rengøring (se venligst den vedlagte
brochure)
Bediening (se s. 31)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Kitt ikke med i leveringsomfang
Specialtilbehør
Monteringsnøgle (58085000) ikke med i
leveringsomfang
Reservedele (se s. 38)
Gennemstrømningsdiagram
(se s. 37)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 36)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
• Produktet er udelukkende beregnet til drikkevand!
Dansk
Godkendelse (se s. 40)
8

Montagem ver página 32
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 31)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Mástique não incluído no volume de forne-
cimento
Acessórios especiais
Chave especial (58085000) não incluído
no volume de fornecimento
Peças de substituição (ver página
38)
Fluxograma
(ver página 37)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 36)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
• Este produto foi única e exclusivamente concebido
para água potável!
Português
Marca de controlo (ver página
40)
9

Montaż patrz strona 32
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona 31)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Kit instalatorski Nie jest częścią dostawy
Wyposażenie specjalne
Klucz montażowy (58085000) Nie jest
częścią dostawy
Części serwisowe (patrz strona
38)
Schemat przepływu
(patrz strona 37)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 36)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Armatura Hansgrohe może być stosowana z prze-
pływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
• Produkt stworzono wyłącznie do wody pitnej!
Polski
Znak jakości (patrz strona 40)
10

Montáž viz strana 32
Čištění (viz přiložená brožura)
Ovládání (viz strana 31)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Instalační kit není součástí dodávky
Zvláštní příslušenství
montážní klíč (58085000) není součástí
dodávky
Servisní díly (viz strana 38)
Diagram průtoku
(viz strana 37)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 36)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Zkušební značka (viz strana 40)
11

Montáž viď strana 32
Čistenie (nájdete v priloženej
brožúre)
Obsluha (viď strana 31)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Inštalačná súprava nie je súčasťou dodávky
Zvláštne príslušenstvo
montážny kľúč (58085000) nie je súčasťou
dodávky
Servisné diely (viď strana 38)
Diagram prietoku
(viď strana 37)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 36)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Osvedčenie o skúške (viď strana
40)
12

安装 参见第 32 页
清洗 (附有小手册)
操作 (参见第31页)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
水管胶泥不在供货范围内
选装附件
专用工具(58085000)不在供货范围内
备用零件 (参见第38页)
流量示意图
(参见第37页)
带有EcoSmart®
无EcoSmart®
大小 (参见第36页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
 必须按照现行的规定安装，冲洗和测试产品。
 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
 该产品专为饮用水设计！
中文
检验标记 (参见第40页)
13

Монтаж см. стр. 32
Очистка (см прилагаемая брошю-
ра)
Эксплуатация (см. стр. 31)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Монтаж подводки не включено в объем
поставки!
Специальные принадлеж-
ности
Монтажный ключ (58085000) не включе-
но в объем поставки!
Κомплеκт (см. стр. 38)
Схема потока
(см. стр. 37)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 36)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в ги-
гиенических целях: для принятия ванны и личной
гигиены.
6донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• Арматуры Hansgrohe могут использоваться в комби-
нации с проточными нагревателями с гидравличе-
ским и термическим управлением, если давление
истечения составляет не менее 0,15 МПа.
• Изделие предназначено исключительно для питье-
вой воды!
Русский
Знак технического контроля
(см. стр. 40)
14

Szerelés lásd a 32. oldalon
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a 31. oldalon)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
szaniter szilikon a szállítási egység nem
tartalmazza
Egyéb tartozék
Szerelőkulcs (58085000) a szállítási egy-
ség nem tartalmazza
Tartozékok (lásd a 38. oldalon)
Átfolyási diagramm
(lásd a 37. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 36. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is hasz-
nálhatóak, ha az átfolyó nyomás legalább 0,15 MPa.
• A terméket kizárólag ivóvízhez tervezték!
Magyar
Vizsgajel (lásd a 40. oldalon)
15

Asennus katso sivu 32
Puhdistus (katso oheinen esite)
Käyttö (katso sivu 31)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Asennussarja ei kuulu toimitukseen
Erityisvaruste
Asennusavain (58085000) ei kuulu toimi-
tukseen
Varaosat (katso sivu 38)
Virtausdiagrammi
(katso sivu 37)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 36)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Hansgrohe kalusteita voi käyttää hydraulisesti tai ter-
misesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
• Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!
Suomi
Koestusmerkki (katso sivu 40)
16

Montering se sidan 32
Rengöring (se den medföljande
broschyren)
Hantering (se sidan 31)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Installationskitt medföljer ej leveransen
Specialtillbehör
Monteringsnyckel (58085000) medföljer ej
leveransen
Reservdelar (se sidan 38)
Flödesschema
(se sidan 37)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 36)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
• Produkten är enbart avsedd för dricksvatten!
Svenska
Testsigill (se sidan 40)
17

Montavimas žr. psl. 32
Valymas (žr. pridedamoje brošiū-
roje)
Eksploatacija (žr. psl. 31)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Montavimo rinkinys nėra pridedama
Specialūs priedai
Montavimo raktas (58085000) nėra
pridedama
Atsarginės dalys (žr. psl. 38)
Pralaidumo diagrama
(žr. psl. 37)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 36)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• „Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
• Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Bandymo pažyma (žr. psl. 40)
18

Sastavljanje pogledaj stranicu 32
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu 31)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Instalaterski kit Nije sadržano u isporuci!
Posebni pribor
ključ za montažu (58085000) Nije sadrža-
no u isporuci!
Rezervni djelovi (pogledaj strani-
cu 38)
Dijagram protoka
(pogledaj stranicu 37)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 36)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
• Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Oznaka testiranja (pogledaj
stranicu 40)
19

Montajı Bakınız sayfa 32
Temizleme (birlikte verilen broşür)
Kullanımı (Bakınız sayfa 31)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Montaj silikonu Teslimat kapsamına dahil
değildir
Özel aksesuarlar
Montaj anahtarı (58085000) Teslimat
kapsamına dahil değildir
Yedek Parçalar (Bakınız sayfa 38)
Akış diyagramı
(Bakınız sayfa 37)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 36)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağ-
lantılı olarak kullanılabilir.
• Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Kontrol işareti (Bakınız sayfa 40)
20
