Hans Grohe Axor Citterio 39133000 User manual

Montageanleitung

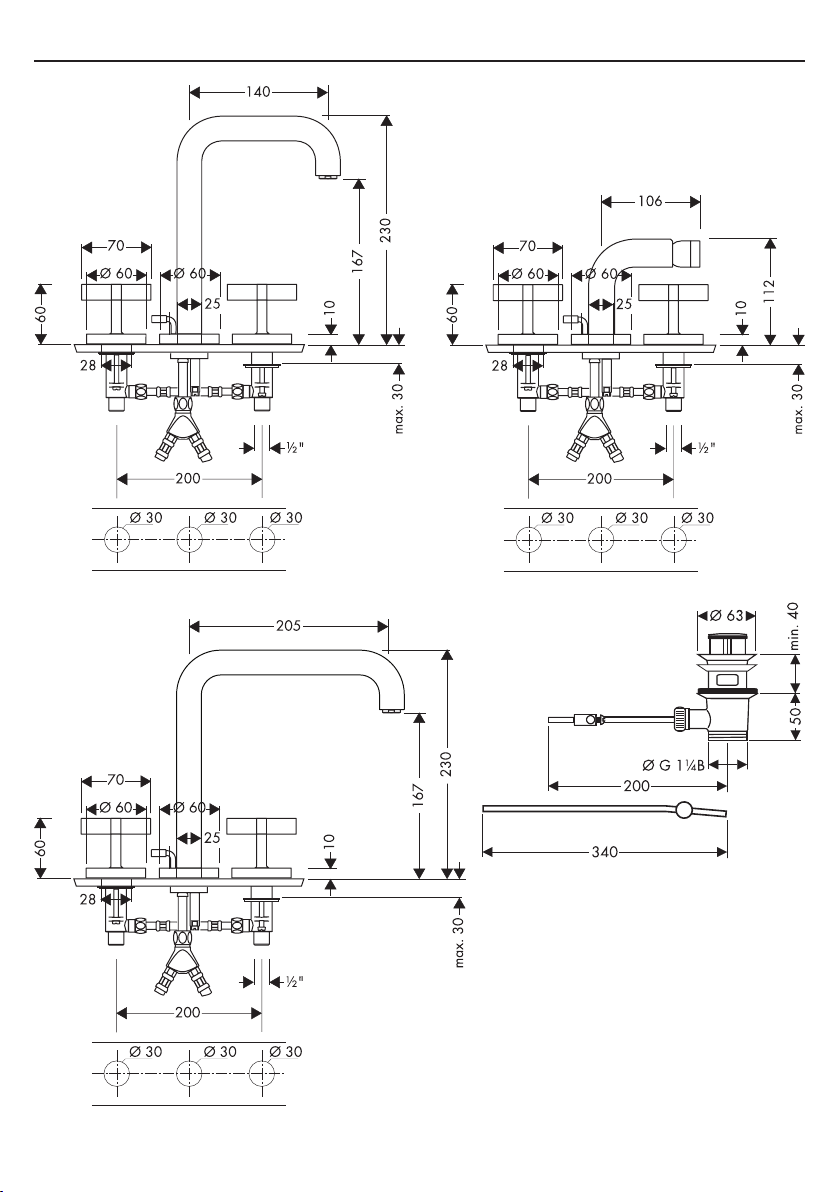

Citterio
39233000
Citterio
39133000
Citterio
39153000

2
39133000 39233000
39153000

3
39297000
39298000 94149000
96673000
96674000
96676000
96016000
97372000
13099000
94158000
94005000
9605000096675000
32x2,5
40x3
M18x1
M24x1
97802000
96673000
M18x1
97804000
5a
58085000

4
SW 4 mm
1.
2.
3.
5 6
1.
2.
1.
2.
1.
2.
1
1.
2.
2
3 4
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / التركيب / Montaža / Paigaldamine / Montāža /
Montasje / Montimi

5
7
8 9
SW 11 mm
SW 19 mm
10
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / التركيب / Montaža / Paigaldamine / Montāža /
Montasje / Montimi

6
SW 10 mm
SW 19 mm
SW 19 mm
11
13
12
19 17
15 16
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / التركيب / Montaža / Paigaldamine / Montāža /
Montasje / Montimi
14
58085000

7
19
1918
17 58085000
Installationskitt
Mastic d'installation
Installation kit
Mastice d'installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski
Instalační kit
Inštalačná súprava
水管胶泥
Монтаж подводки
szaniter szilikon
Asennussarja
Installationskitt
Montavimo rinkinys
Instalaterski kit
Montaj silikonu
Chit de instalare
Κιτ εγκατάστασης
ﺐﻴآﺮﺗ نﻮﺠﻌﻣ
Komplet za montažo
Paigalduskomplekt
Instalācijas piederumi
Instalaterski komplet
Installasjonskitt
Инсталационен кит
Stuko për instalim
(not included)
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / التركيب / Montaža / Paigaldamine / Montāža /
Montasje / Montimi

8
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / التركيب / Montaža / Paigaldamine / Montāža /
Montasje / Montimi
20
50 Ncm

Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure
Le système de douche ne doit servir qu’à se laver et à
assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau chaude
et froide.

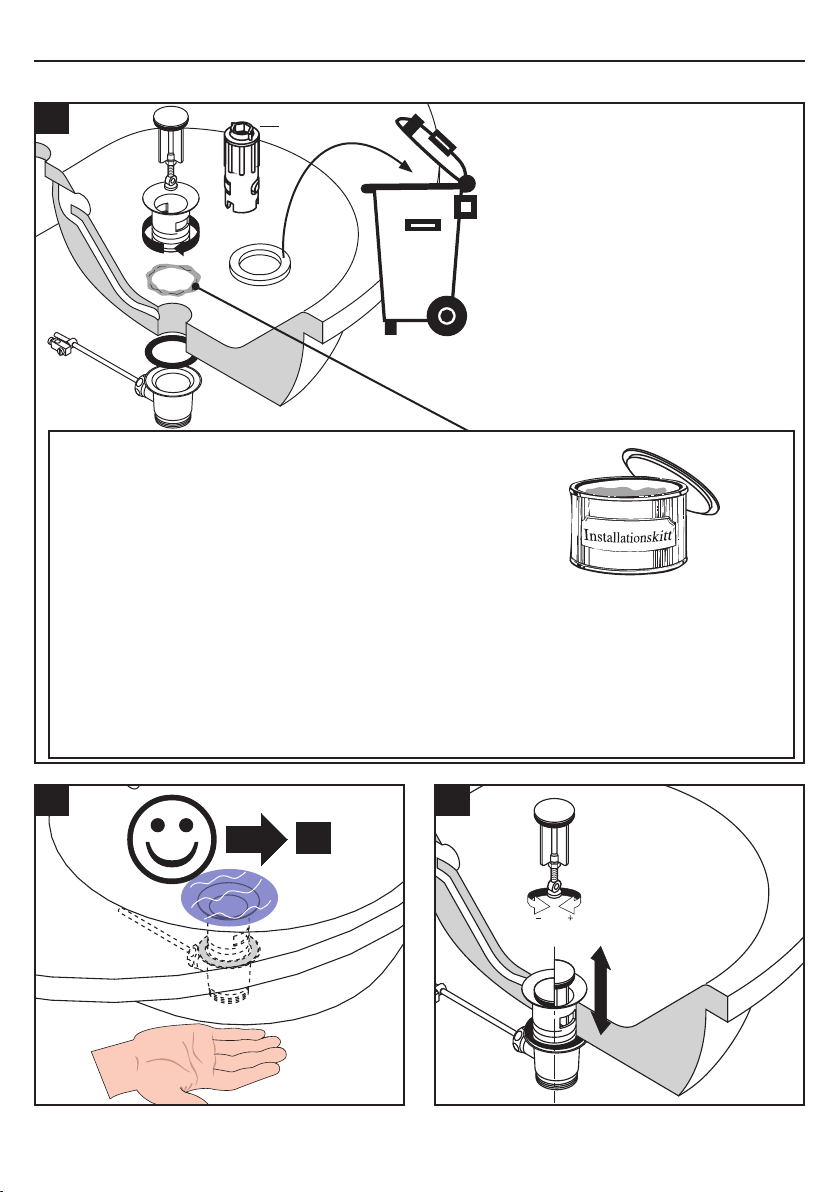

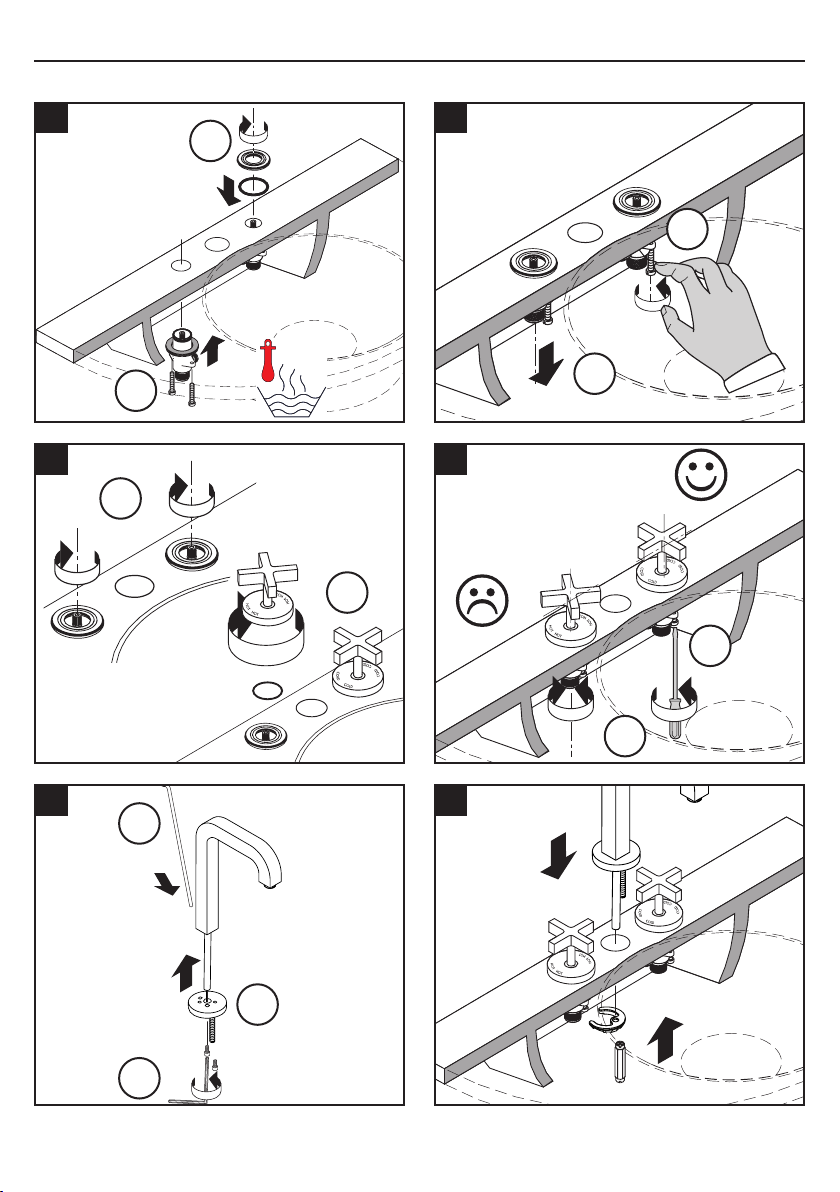

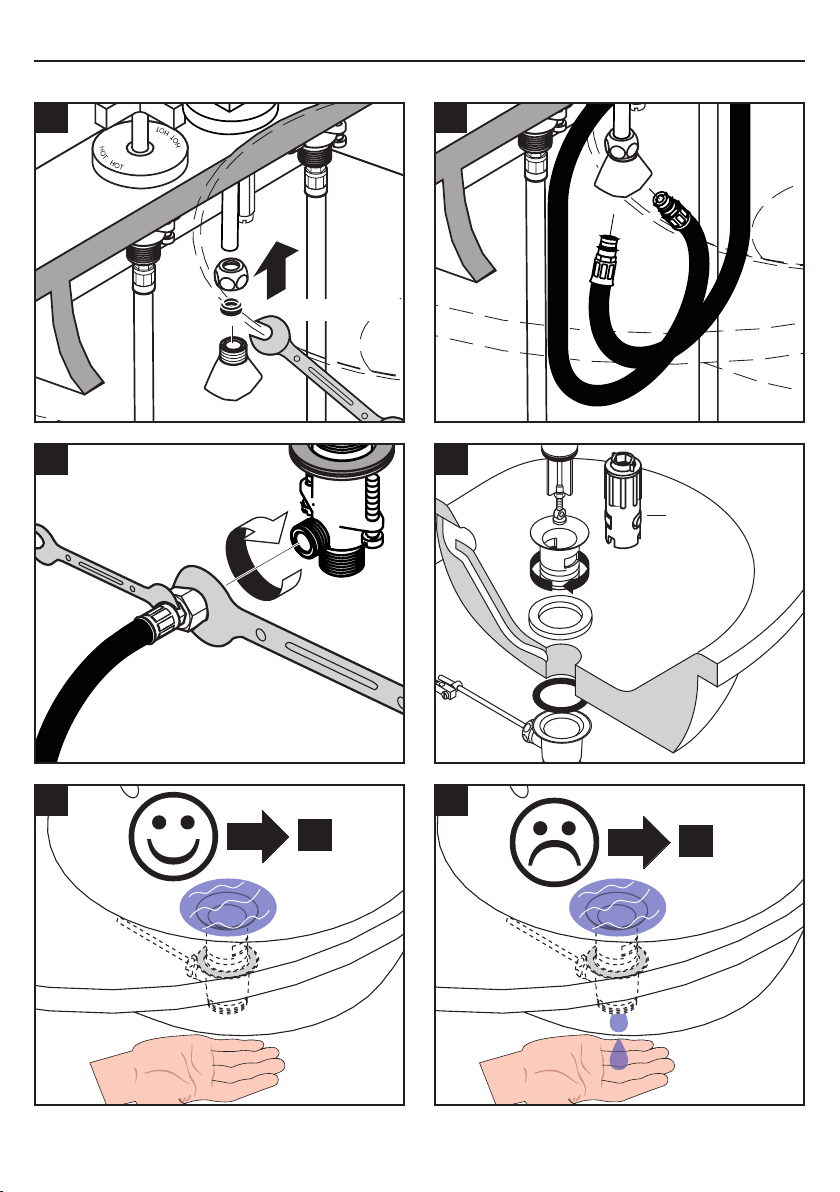

Montage (voir page 4)
Attention: La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Informations techniques
Cette robinetterie est en série equipée d’un
EcoSmart® (limiteur de débit).
Débit avec EcoSmart: 7 l/min 0,3MPa
Débit sans EcoSmart: 14 l/min 0,3 MPa
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80° C
Température recommandée: 65° C
Les mitigeurs Hansgrohe fonctionnent également en
association à des chaue-eau à commande hydraulique
ou thermique à condition que la pression soit au minimum
de 0,15 MPa.
Dans ce cas, veuiller enlever sur le mitigeur de lavabo le
EcoSmart® (limiteur de débit 5a) qui se trouve derrière
l’aérateur.
Pièces détachées (voir pages 3)
Accessoires en option
clé de montage (58085000) order as an extra
Nettoyage (voir page 24)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen werden.
Montage (siehe Seite 4)
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchussbegrenzer)
Durchussleistung mit EcoSmart: 7 l/min 0,3MPa
Durchussleistung ohne EcoSmart: 14 l/min 0,3 MPa
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn mehr
Wasserdurchsatz gewünscht wird, kann der EcoSmart®
(Durchussbegrenzer 5a), der hinter dem Luftsprudler sitzt
entfernt werden.
Serviceteile (siehe Seite 3)
Sonderzubehör
Montageschlüssel Set (58085000) nicht im Lieferumfang
enthalten
Reinigung (siehe Seite 24)
Deutsch Français
9

English Italiano
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing, hygienic
and body cleansing purposes.
The hot and cold supplies must be of equal pressures.
Assembly (see page 4)
Important! The tting must be installed, ushed and tested
after the valid norms.
Technical Data
This mixer series-produced with EcoSmart®
(ow limiter).
Rate of ow with EcoSmart: 7 l/min 0,3MPa
Rate of ow without EcoSmart: 14 l/min 0,3 MPa
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe mixers can be used together with hydraulically
and thermically controlled continuous ow heaters if the
ow pressure is at least 0,15 MPa.
If the continuous water heater causes any problems or
there is not enough ow of water, the EcoSmart® (5a)
located behind the aerator must be removed.
Spare parts (see page 3)
Special accessories
special tool set (58085000) order as an extra
Cleaning (see page24)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento
e da taglio bisogna indossare guanti protettivi.
Il sistema doccia deve essere utilizzato esclusivamente
per l’giene del corpo.
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua calda.
Montaggio (vedi pagg. 4)
Attenzione: La rubinetteria deve essere installata, pulita e
testata secondo le istruzioni riportate!
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di usso).
Potenza di erogaz. con EcoSmart: 7 l/min 0,3MPa
Potenza di erogaz. senza EcoSmart: 14 l/min 0,3 MPa
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di usso è almeno
di 0,15 MPa.
Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di usso 5a) dietro la valvola di
aerazione.
Parti di ricambio (vedi pagg. 3)
Accessori speciali
chiave per montaggio (58085000) non contenuto nel
volume di fornitura
Pulitura (vedi pagg. 24)
10

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar
heridas por aplastamiento o corte.
El sistema de ducha solo debe ser utilizado para nes de
baño, higiene y limpieza corporal.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Montaje (ver página 4)
¡ATENCION! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
Datos técnicos
Grifo con recuctor de caudal de serie
EcoSmart® (Limitador de caudal).
Caudal máximo con EcoSmart: 7 l/min 0,3MPa
Caudal máximo sin EcoSmart: 14 l/min 0,3 MPa
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
En caso de problemas con el calentador instantáneo o
cuando se desen más caudal de agua puede quitarse
el EcoSmart® (limitador del caudal 5a), situado detrás
del aireador.
Repuestos (ver página 3)
Opcional
Llave de montaje (58085000) no incluido en el
suministro
Limpiar (ver página 24)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Montage (zie blz. 4)
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Technische gegevens
Kraan met EcoSmart®
(doorstroombegrenzer).
Doorstroomcapaciteit met EcoSmart: 7 l/min 0,3MPa
Doorstroomcap. zonder EcoSmart: 14 l/min 0,3 MPa
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Bij problemen met doorstroomtoestellen of wanneer
een grotere waterdoorstroom gewenst is, kan men de
EcoSmart® (doorstroom-regelaar 5a) die achter de
perlator is gemonteerd, eenvoudig verwijderen.
Service onderdelen (zie blz. 3)
Toebehoren
afvoer montagesleutel (58085000) behoort niet tot het
leveringspakket
Reinigen (zie blz. 24)
Español Nederlands
11

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå
kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Montering (se s. 4)
Advarsel! Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Armaturet er forsynet med EcoSmart® (genne
mstrømningsbegrænser).
Gennemstrømnigskap. med EcoSmart: 7 l/min 0,3MPa
Gennemstrømnigskap. uden EcoSmart: 14 l/min 0,3 MPa
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandva
rmere ved et vandtryk på 0,15 MPa.
Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoSmart®
(gennemstrømningsbegrænseren 5a), der sidder i
perlatoren, fjernes.
Reservedele (se s. 3)
Specialtilbehør
Monteringsnøgle-sæt (58085000) ikke med i
leveringsomfang
Rengøring (se s. 24)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O sistema de duche só pode ser utilizado para ns de
higiene pessoal.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Montagem (ver página 4)
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal).
Caudal com EcoSmart: 7 l/min 0,3MPa
Caudal sem EcoSmart: 14 l/min 0,3 MPa
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Neste caso o EcoSmart® (limitador de caudal 5a)
existente por trás do emulsor deverá ser retirado.
Peças de substituição (ver página 3)
Acessórios especiais
chave especial (58085000) não incluído no volume de
fornecimento
Limpeza (ver página 24)
Dansk Português
12

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia,
podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Montaż (patrz strona 4)
Uwaga! Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu EcoSmart: 7 l/min 0,3MPa
Wydajność przepływu bez
ogranicznika przepływu EcoSmart: 14 l/min 0,3 MPa
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80° C
Zalecana temperatura wody gorącej: 65° C
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicznik
przepływu 5a) znajdujący się za napowietrzaczem.
Części serwisowe (patrz strona 3)
Wyposażenie specjalne
Zestaw kluczy montażowych (58085000) Nie jest
częścią dostawy
Czyszczenie (patrz strona 24)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za účelem
tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Montáž (viz strana 4)
Pozor! Armatura se musí montovat, proplachovat a testovat
podle platných norem.
Technické údaje
Armatura je sériově vybavena omezovačem
průtoku (EcoSmart®) (Omezovač průtoku).
Průtok s omezovačem průtoku: 7 l/min 0,3MPa
Průtok bez omezovače průtoku: 14 l/min 0,3 MPa
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněn omezovač
průtoku (5a), který je umístěn za perlátorem.
Servisní díly (viz strana 3)
Zvláštní příslušenství
sada montážních klíčů (58085000) není součástí
dodávky
Čištění (viz strana 24)
ČeskyPolski
13

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Montáž (viď strana 4)
Pozor! Armatúra sa musí montovať, preplachovať a
testovať podľa platných noriem.
Technické údaje
Sériovo vyrábaná batéria s EcoSmart®
(prietokový ventil).
Prietokové množstvo s prietokovým
ventilom EcoSmart: 7 l/min 0,3MPa
Prietokové množstvo bez prietokového
ventilu EcoSmart: 14 l/min 0,3 MPa
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovat
prietokový ventil (5a) EcoSmart®, ktorý je umiestnený
za perlátorom.
Servisné diely (viď strana 3)
Zvláštne príslušenstvo
sada montážnych kľúčov (58085000) nie je súčasťou
dodávky
Čištění (viď strana 24)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装 (参见第4页)
注意！必须按照现行的规定安装，冲洗和测试产
品。
技术参数
本产品配有EcoSmart®（流量限制装置）
带有节流器时的流速： 7升/分钟0,3MPa
不带节流器时的流速： 14升/分钟0,3MPa
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
如果水压达到0,15MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
如果使用直流式热水器有问题，或要求更大的水
流量，可以把位于水波器后面的流量限制器（5a）
拆除。
备用零件 (参见第3页)
选装附件
专用工具套件(58085000)不在供货范围内
清洗 (参见第24页)
Slovensky 中文
14

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиенических
целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Монтаж (см. стр. 4)
Внимание! Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупречность
работы.
Технические данные
Смесители зтой серии оснащены
ограничителем потока воды (EcoSmart®)
Пропускная способность: 7 л/мин 0,3МПа
Пропускная способность без
ограничителя потока воды (EcoSmart): 14 л/мин 0,3 МПа
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80° C
Рекомендуемая темп. гор. воды: 65° C
Арматуры Hansgrohe могут использоваться в комбинации
с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Если появятся проблемы с бойлером или потребуется
увеличить расход воды (5a), который находится в
подводке смесителя.
Κомплеκт (см. стр. 3)
Специальные принадлежности
Набор монтажных ключей (58085000) не включено
в объем поставки!
Очистка (см. стр. 24)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése
érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi
tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Szerelés (lásd a 4. oldalon)
Figyelem! A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyás-határoló) berendezéssel.
Átfolyó vízmennyiség vízkorlátozóval: 7 l/perc 0,3MPa
Átfolyási teljesítmény, EcoSmart nélkül: 14 l/perc 0,3 MPa
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
A Hangsrohe csaptelepek hidraulikus és termikus vezérlésű
átfolyós melegítőkkel kapcsolatban is használhatóak, ha
az átfolyó nyomás legalább 0,15 MPa.
Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
eltávolítható a EcoSmart® (átfolyás- korlátozó 5a) a
perlátor mögül.
Tartozékok (lásd a 3. oldalon)
Egyéb tartozék
Szerelőkulcs-készlet (58085000) a szállítási egység nem
tartalmazza
Tisztítás (lásd a 24. oldalon)
Русский Magyar
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennus (katso sivu 4)
Huomio! Kaluste on asennettava, huuhdeltava ja
tarkastettava voimassa olevien määräysten mukaisesti.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® illä
(virtauksen rajoittimella)
Läpivirtausmäärä EcoSmart: iä
käytettäessä: 7 l/min 0,3MPa
Läpivirtausmäärä ilman EcoSmart:iä: 14 l/min 0,3 MPa
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80° C
Kuuman veden suosituslämpötila: 65° C
Hansgrohe kalusteita voi käyttää hydraulisesti tai termisesti
ohjattujen läpivirtauskuumentimien yhteydessä, jos
virtauspaine on vähintään 0,15 MPa.
Jos läpivirtauskuumentimen kanssa on ongelmia
tai, jos halutaan suurempaa veden virtausmäärää,
voidaan poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin 5a) poistaa.
Varaosat (katso sivu 3)
Erityisvaruste
Asennusavainsarja (58085000) ei kuulu toimitukseen
Puhdistus (katso sivu 24)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man
kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad
och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Montering (se sidan 4)
OBS! Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Blandare seriemässigt med EcoSmart®
(ödeskontroll).
Genomströmningskapacitet med
EcoSmart: 7 l/min 0,3MPa
Genomströmningskapacitet utan
EcoSmart: 14 l/min 0,3 MPa
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
ödestrycket uppgår till minst 0,15 MPa.
Om det är problem med vattenberedaren eller om större
vattenöde önskas kan EcoSmart® (ödeskontroll 5a)
som sitter bakom perlatorn tas bort.
Reservdelar (se sidan 3)
Specialtillbehör
Monteringsnyckel set (58085000) medföljer ej
leveransen
Rengöring (se sidan 24)
Suomi Svenska
16

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu
mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimas (žr. psl. 4)
Dėmesio! Maišytuvas privalo būti montuojamas ir
išbandomas pagal veikiančias normas ir šią instrukciją.
Techniniai duomenys
Šios serijos maišytuvai turi vandens tekėjimo
ribotuvą "EcoSmart®" (Srauto ribotuvas).
Vandens pralaidumas su oro
kompresoriumi: 7 l/min 0,3MPa
Vandens pralaidumas be oro
kompresoriaus: 14 l/min 0,3 MPa
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80° C
Rekomenduojama karšto vandens
temperatūra: 65° C
“Hansgrohe” maišytuvai gali būti naudojami su hidrauliškai
ir termiškai reguliuojamais momentiniais šildikliais, kai
vandens slėgis mažesnis kaip 0,15 MPa.
Jei yra problemų su momentiniu vandens šildikliu ar
neužtenka vandens srauto, turi būti pašalintas už oro
kompresoriaus esantis ribotuvas “EcoSmart®” (5a).
Atsarginės dalys (žr. psl. 3)
Specialūs priedai
Montavimo įrankių rinkinys (58085000) nėra
pridedama
Valymas (žr. psl. 24)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje
i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode mora
biti izbalansirana.
Sastavljanje (pogledaj stranicu 4)
Pažnja! Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
Tehnički podatci
Ova serija jednoručnih miješalica ima
ugrađen limitator protoka vode (Ograničavač
protoka).
Protok vode sa EcoSmart-om: 7 l/min 0,3MPa
Protok vode bez EcoSmart-a: 14 l/min 0,3 MPa
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80° C
Preporućena temperatura vruće vode: 65° C
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Ako dolazi do problema sa protočnim bojlerima ili
ne izlazi dovoljno vode, EcoSmart® (5a) lociran iza
perlatora mora biti uklonjen.
Rezervni djelovi (pogledaj stranicu 3)
Posebni pribor
Set ključeva za instalaciju (58085000) Nije sadržano
u isporuci!
Čišćenje (pogledaj stranicu 24)
Lietuviškai Hrvatski
17

Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor
şi tăierii mâinilor.
Sistemul de duş poate  utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu apă rece
şi apă caldă trebuie echilibrate.
Montare (vezi pag. 4)
Atenţie! Bateria trebuie montată, clătită şi verificată
conform normelor în vigoare.
Date tehnice
Bateria este dotată în serie cu reductor de
debit EcoSmart® (Limitator de scurgere).
Debit de apă cu EcoSmart: 7 l/min 0,3MPa
Debit de apă fără EcoSmart: 14 l/min 0,3 MPa
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 – 0,5 MPa
Presiune de vericare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80° C
Temperatura recomandată a apei calde: 65° C
Bateriile Hansgrohe pot  utilizate cu boiler instant cu
comandă termică sau hidraulică dacă presiunea apei de
alimentare este de min. 0,15 MPa.
Dacă apar probleme cu boilerul instant sau dacă doriţi
un debit de apă mai mare, puteţi să demontaţi unitatea
EcoSmart® (reductor de debit 5a), care se aă în spatele
suătorului de aer.
Piese de schimb (vezi pag. 3)
Accesorii opţionale
Set de chei pentru montare (58085000) nu este inclus
în setul livrat
Curăţare (vezi pag. 24)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenmesi
gerekir.
Montajı (Bakınız sayfa 4)
Önemli! Batarya monte edilmeli, geçerli normlardan sonra
akis testi yapilmalidir.
Teknik bilgiler
Batarya dizi halinde EcoSmart® (akış
sınırlayıcısı)
Debisi (akış sınırlayıcısı ile): 7 l/dak 0,3MPa
Debisi (akış sınırlayıcısız): 14 l/dak 0,3 MPa
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80° C
Tavsiye edilen su ısısı: 65° C
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Sürekli akışlı su ısıtıcıları ile birlikte kullanımında problemler
söz konusu ise veya akan su miktarının daha fazla olması
isteniyorsa, perlatörün arka tarafındaki akış sınırlayıcısı
(5a) sökülüp çıkarılabilir.
Yedek Parçalar (Bakınız sayfa 3)
Özel aksesuarlar
Montaj anahtarı seti (58085000) Teslimat kapsamına
dahil değildir
Temizleme (Bakınız sayfa 24)
Türkçe Română
18

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολόγηση
πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν μέσο
λουτρού, υγιεινής και καθαρισμού του σώματος.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου και
ζεστού νερού θα πρέπει να αντισταθμίζονται.
Συναρμολόγηση ( βλ. σελίδα 4)
Προσοχή! Η μπαταρία πρέπει να τοποθετηθεί, να
πλυθεί και να ελεγχθεί με βάση τους ισχύοντες κανόνες
υδραυλικής τέχνης
Τεχνικά Χαρακτηριστικά
Τυποποιημένη κεντρική βάνα με
ελαχιστοποιητή νερού (EcoSmart®)
(περιοριστική διάταξη νερού)
Κατανάλωση νερού με ελαχιστοποιητή
νερού: 7 l/min 0,3MPa
Κατανάλωση νερού χωρίς
ελαχιστοποιητή νερού: 14 l/min 0,3 MPa
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 – 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80° C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65° C
Οι βάνες Hansgrohe μπορούν να συνδυαστούν με
ταχυθερμοσίφωνες υδραυλικού και θερμικού ελέγχου, όταν
η πίεση ροής αριθμεί τουλάχιστον 0,15 MPa.
Εάν παρουσιαστεί πρόβλημα με τον ταχυθερμοσίφωνα ή
όταν απαιτείται περισσότερο νερό, μπορεί να απομακρυνθεί
ο ελαχιστοποιητής νερού (EcoSmart®), (μειωτής ροής 5a),
ο οποίος βρίσκεται πίσω από το φίλτρο.
Ανταλλακτικά ( βλ. σελίδα 3 )
Ειδικά αξεσουάρ
Σετ κλειδιών συναρμολόγησης (58085000) δεν
περιλαμβάνεται στον παραδοτέο εξοπλισμό
Καθαρισμός ( βλ. σελίδα 24)
ϲΑήϋ
ϥΎϣϷ΍ ΕΎϬϴΒϨΗ
έΎτΧ΃ ΙϭΪΣ ΐϨΠΘϟ ΐϴϛήΘϟ΍ ˯ΎϨΛ΃ ΪϴϠϟ Ε΍ίΎϔϗ ˯΍ΪΗέ· ΐΠϳ
ΡϭήΠϟ΍ ϭ΃ έΎθΤϧϹ΍.
ν΍ήϏϷ΍ϭ ϡΎϤΤΘγϻ΍ ν΍ήϏ΃ ϲϓ ϻ· εΪϟ΍ ϡΎψϧ ϡ΍ΪΨΘγ΍ ΐΠϳ ϻ
ϢδΠϟ΍ ϒϴψϨΗ ν΍ήϏ΃ϭ ΔϴΤμϟ΍
.
ςϐπϟ΍ ϲϓ ϦϴϟΩΎόΘϣ ΩέΎΒϟ΍ ˯ΎϤϟ΍ϭ ϦΧΎδϟ΍ ˯ΎϤϟ΍ έΎϴΗ ϥϮϜϳ ϥ΃ ΐΠϳ.
ΐϴϛήΘϟ΍
)έΔΤϔλ ϊΟ΍4(
ϡΎϫ !ήϴϳΎόϤϠϟ Ύ˱Ϙϓϭ ΎϫέΎΒΘΧ΍ϭ ΎϬϣ΍ΪΨΘγ΍ϭ ΔϠλϮϟ΍ ΐϴϛήΗ ΐΠϳ
ΎϬΑ ϝϮϤόϤϟ΍.
ΔϴϨϔϟ΍ ΕΎϔλ΍ϮϤϟ΍
ϊϣ ΍άϫ ρϼΨϟ΍ ϢϗΎσ ΝΎΘϧ· ϢΗEcoSmart®)ϩΎϴϤϟ΍ ϖϓΪΗ ΩΪΤϣ.(
ΩΪΤϣ ϡ΍ΪΨΘγΎΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣ
ϖϓΪΘϟ΍:7ήΘϟ /ΔϘϴϗΪϟ΍ 0,3ϝΎϜδΑΎΠϴϣ
΍ΪΨΘγ΍ ϥϭΪΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣϡ
ϖϓΪΘϟ΍ ΩΪΤϣ :14 ήΘϟ /ΔϘϴϗΪϟ΍ 0,3 ϝΎϜδΑΎΠϴϣ
ϞϴϐθΘϟ΍ ςϐο:ϰμϗϷ΍ ΪΤϟ΍ 1 ϝΎϜδΑΎΠϴϣ
ϪΑ ϰλϮϤϟ΍ ϞϴϐθΘϟ΍ ςϐο:0,1 – 0,5 ϝΎϜδΑΎΠϴϣ
έΎΒΘΧϻ΍ ςϐο:1,6ϝΎϜδΑΎΠϴϣ
)1 ϝΎϜδΑΎΠϴϣ =10έΎΑ =147PSI(
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ:ϰμϗϷ΍ ΪΤϟ΍ 80° C
ΎϬΑ ϰλϮϤϟ΍ Γέ΍ήΤϟ΍ ΔΟέΩ˯ΎϤϠϟ
ϦΧΎδϟ΍ :65° C
Ε΍Ϋ ˯ΎϤϟ΍ ϖϓΪΗ ΕΎϧΎΨγ ϊϣ ϲϫϭήΟΰϧΎϫ ΕΎσϼΧ ϡ΍ΪΨΘγ΍ ϦϜϤϳ
Ϧϋ ϞϘϳ ϻ ϖϓΪΗ ςϐο ϊϣ ˬϱέ΍ήΤϟ΍ ϭ ϲϜϴϟϭέΪϴϬϟ΍ ϢϜΤΘϟ΍0,15
ϝΎϜδΑΎΠϴϣ.
ΩϮΟϭ ϡΪϋ ϝΎΣ ϲϓ ϭ΃ ΕϼϜθϣ Δϳ΃ ϲϓ ήϤΘδϤϟ΍ ˯ΎϤϟ΍ ϥΎΨγ ΐΒδΗ ΍Ϋ·
ϩΎϴϤϟ΍ ϖϓΪΗ ΩΪΤϣ Ϛϓ ΐΠϳ ˬ˯ΎϤϠϟ ˳ϑΎϛ ϖϓΪΗ
EcoSmart® 5a (
ΔϳϮϬΘϟ΍ ΓΰϴϬΠΗ ϒϠΧ ΩϮΟϮϤϟ΍.
έΎϴϐϟ΍ ϊτϗ
) ΔΤϔλ ϊΟ΍έ3(
ΔλΎΧ ΕΎϘΤϠϣ
ΔλΎΧ ΩΪϋ ϢϘσ (58085000) ΔϤϠδϤϟ΍ ΕΎϳϮΘΤϤϟ΍ ϊϣ ΝέΪϣ ήϴϏ
ϒϴψϨΘϟ΍
) ΔΤϔλ ϊΟ΍έ24(
Ελληνικά
19

Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umivanja,
vzdrževanja higiene in telesne nege.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Montage (glejte stran 4)
Pozor! Armaturo je potrebno montirati, splakniti in testirati
v skladu z veljavnimi predpisi.
Tehnični podatki
Ta serija armatur je opremljena z EcoSmart®
(omejevalnikom pretoka vode)
Pretok vode z EcoSmartjem
(omejevalnikom pretoka): 7 l/min 0,3MPa
Pretok vode brez EcoSmartja
(omejevalnika pretoka) 14 l/min 0,3 MPa
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 – 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80° C
Priporočena temperatura tople vode: 65° C
Armature Hansgrohe lahko uporabljate v povezavi s
hidravlično in termično uravnavanimi pretočnimi grelniki,
če je pretočni tlak najmanj 0,15 MPa.
Če imate probleme s pretočnim grelnikom ali če želite večji
pretok vode, lahko odstranite EcoSmart® (omejevalnik
pretoka vode 5a), ki se nahaja za perlatorjem.
Rezervni deli (glejte stran 3)
Poseben pribor
Komplet ključev za montažo (58085000) Ni vključeno
Čiščenje (glejte stran 24)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Kui külma ja kuuma vee ühenduste surve on väga erinev,
tuleb need tasakaalustada.
Paigaldamine (vt lk 4)
Tähelepanu! Seadmestiku paigaldamine, läbipesu
ja kontrollimine peab toimuma vastavalt kehtivatele
normidele.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart®
(veehulgapiirajaga)
Läbivool EcoSmart‘i korral: 7 l/min 0,3MPa
Läbivool ilma EcoSmart‘ita: 14 l/min 0,3 MPa
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 – 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80° C
Soovitatav kuuma vee temperatuur: 65° C
Hansgrohe segisteid võib kasutada koos hüdrauliliselt ja
termiliselt juhitavate boileritega, kui vee surve on vähemalt
0,15 MPa.
Kui esineb probleeme läbivooluboileiga või kui soovitakse,
et vee läbivool oleks suurem, tuleks sõela taga asuv
EcoSmart® (veehulgapiiraja 5a) eemaldada.
Varuosad (vt lk 3)
Spetsiaalne lisavarustus
paigaldusvõtmete komplekt (58085000) ei sisaldu
komplektis
Puhastamine (vt lk 24)
Slovenski Estonia
20
