Hans Grohe Focus 31519000 Manual

Focus S
31710000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Focus
31519000 / 31609000

Montage siehe Seite 31
Prüfzeichen (siehe Seite 40)
Installationskitt (nicht im Lieferumfang
enthalten)
Sonderzubehör
Montageschlüssel 58085000 (nicht im
Lieferumfang enthalten)
Serviceteile (siehe Seite 36)
Bedienung (siehe Seite 39)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Durchflussdiagramm
(siehe Seite 34)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 34)
Reinigung
siehe beiliegende Broschüre.
Kein essigsäurehaltiges Silikon verwenden!
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 38. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Symbolerklärung
 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Classification acoustique et
débit (voir page 40)
Mastic d’installation (ne fait pas partie de la
fourniture)
Accessoires en option
clé de montage 58085000 (ne fait pas
partie de la fourniture)
Pièces détachées (voir pages 36)
Instructions de service (voir page
39)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Diagramme du débit
(voir page 34)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 34)
Nettoyage
voir la brochure ci-jointe.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 38 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Description du symbole
 Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transportAprès le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 40)
Installation putty (order as an extra)
Special accessories
special tool 58085000 (order as an extra)
Spare parts (see page 36)
Operation (see page 39)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Flow diagram
(see page 34)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 34)
Cleaning
see enclosed brochure.
Do not use silicone containing acetic acid!
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 38. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
 Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Prior to installation, inspect the product for transport
damages.After it has been installed, no transport or
surface damage will be honoured.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 40)
Mastice d’installazione (non contenuto nel
volume di fornitura)
Accessori speciali
chiave per montaggio 58085000 (non
contenuto nel volume di fornitura)
Parti di ricambio (vedi pagg. 36)
Procedura (vedi pagg. 39)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Diagramma flusso
(vedi pagg. 34)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 34)
Pulitura
vedi il prospetto accluso.
Non utilizzare silicone contenente acido
acetico!
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 38. In combinazione con le
caldaie istantanee, il limitatore di erogazione
di acqua calda non è necessario.
Descrizione simbolo
 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schi-
acciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusiva-
mente per l’giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver
página 40)
Masilla (no incluido en el suministro)
Opcional
Llave de montaje 58085000 (no incluido
en el suministro)
Repuestos (ver página 36)
Manejo (ver página 39)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Diagrama de circulación
(ver página 34)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 34)
Limpiar
ver el folleto adjunto.
No utilizar silicona que contiene ácido
acético!
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 38. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.Después de la instalaci-
ón so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 40)
Kit (behoort niet tot het leveringspakket)
Toebehoren
montagesleutel 58085000 (behoort niet tot
het leveringspakket)
Service onderdelen (zie blz. 36)
Bediening (zie blz. 39)
Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 34)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 34)
Reinigen
zie bijgevoegde brochure.
Gebruik geen zuurhoudende silicone!
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 38. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 40)
Kitt (ikke med i leveringsomfang)
Specialtilbehør
Monteringsnøgle 58085000 (ikke med i
leveringsomfang)
Reservedele (se s. 36)
Bediening (se s. 39)
Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Gennemstrømningsdiagram
(se s. 34)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 34)
Rengøring
se venligst den vedlagte brochure.
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 38. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• Før monteringen skal produktet kontrolleres for trans-
portskader.Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
40)
Mástique (não incluído no volume de
fornecimento)
Acessórios especiais
Chave especial 58085000 (não incluído
no volume de fornecimento)
Peças de substituição (ver página
36)
Funcionamento (ver página 39)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 34)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 34)
Limpeza
consultar a seguinte brochura.
Não utilizar silicone que contenha ácido
acético!
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 38). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• Antes da montagem deve-se controlar o produto re-
lativamente a danos de transporte.Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 40)
Kit instalatorski (Nie jest częścią dostawy)
Wyposażenie specjalne
Klucz montażowy 58085000 (Nie jest
częścią dostawy)
Części serwisowe (patrz strona
36)
Obsługa (patrz strona 39)
Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 34)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 34)
Czyszczenie
patrz dołączona broszura.
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie
Mieszacz jednouchwytowy z ogranicznikiem
temperatury wody, ustawianie, patrz
str. 38. W połączeniu z przepływowym
podgrzewaczem wody ogranicznik
temperatury wody nie jest konieczny.
Opis symbolu
 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ograni-
cznik przepływu) znajdujący się za napowietrzaczem.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.Po montażu nie widać
żadnych szkód transportowych ani szkód na powierz-
chni.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 40)
Instalační kit (není součástí dodávky)
Zvláštní příslušenství
montážní klíč 58085000 (není součástí
dodávky)
Servisní díly (viz strana 36)
Ovládání (viz strana 39)
Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního půl
litru jako pitnou vodu.
Diagram průtoku
(viz strana 34)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 34)
Čištění
viz přiložená brožura.
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 38. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
40)
Inštalačná súprava (nie je súčasťou dodáv-
ky)
Zvláštne príslušenstvo
montážny kľúč 58085000 (nie je súčasťou
dodávky)
Servisné diely (viď strana 36)
Obsluha (viď strana 39)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Diagram prietoku
(viď strana 34)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 34)
Čistenie
nájdete v priloženej brožúre.
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 38. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Popis symbolov
 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 31 页
检验标记 (参见第 40 页)
水管胶泥 (不在供货范围内)
选装附件
专用工具 58085000 (不在供货范围内)
备用零件 (参见第 36 页)
操作 (参见第 39 页)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
流量示意图
(参见第 34 页)
 带有 EcoSmart®
 无 EcoSmart®
大小 (参见第 34 页)
清洗
附有小手册
请勿使用含有乙酸的硅！
调节
带有热水控制器的单手柄龙头的调节方
法，参见第 38 页。 如果与连续流热水
器一起使用，则不必作任何调节。
符号说明
 安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的 EcoSmart®
（流量限制器）拆除。
• 安装前必须检查产品是否受到运输损害。安装后
将不认可运输损害或表面损伤。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 ®- 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 80°C
推荐热水温度： 65°C
如果水压达到0,15 MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 40)
Монтаж подводки (не включено в объем
поставки!)
Специальные принадлежности
Монтажный ключ 58085000 (не включено
в объем поставки!)
Κомплеκт (см. стр. 36)
Эксплуатация (см. стр. 39)
Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Схема потока
(см. стр. 34)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 34)
Очистка
см прилагаемая брошюра
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды (см.
Стр. 38: юстировка).
Описание символов
 Указания по технике
безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке.После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Vizsgajel (lásd a 40. oldalon)
szaniter szilikon (a szállítási egység nem
tartalmazza)
Egyéb tartozék
Szerelőkulcs 58085000 (a szállítási egység
nem tartalmazza)
Tartozékok (lásd a 36. oldalon)
Használat (lásd a 39. oldalon)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
Átfolyási diagramm
(lásd a 34. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 34. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Ne használjon ecetsavtartalmú szilikont!
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 38. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Szimbólumok leírása
 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható
a perlátor mögül.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 40)
Asennussarja (ei kuulu toimitukseen)
Erityisvaruste
Asennusavain 58085000 (ei kuulu
toimitukseen)
Varaosat (katso sivu 36)
Käyttö (katso sivu 39)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Virtausdiagrammi
(katso sivu 34)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 34)
Puhdistus
katso oheinen esite
Älä käytä etikkahappopitoista silikonia!
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 38.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 40)
Installationskitt (medföljer ej leveransen)
Specialtillbehör
Monteringsnyckel 58085000 (medföljer ej
leveransen)
Reservdelar (se sidan 36)
Hantering (se sidan 39)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Flödesschema
(se sidan 34)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 34)
Rengöring
se den medföljande broschyren
Använd inte silikon som innehåller ättiksyra!
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 38. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Symbolförklaring
 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
• Det måste undersökas om produkten har transportska-
dor innan den monteras.Efter monteringen accepteras
inga transport- eller ytskiktskador.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 40)
Montavimo rinkinys (nėra pridedama)
Specialūs priedai
Montavimo raktas 58085000 (nėra
pridedama)
Atsarginės dalys (žr. psl. 36)
Eksploatacija (žr. psl. 39)
Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 34)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 34)
Valymas
žr. pridedamoje brošiūroje.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 38).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
“Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

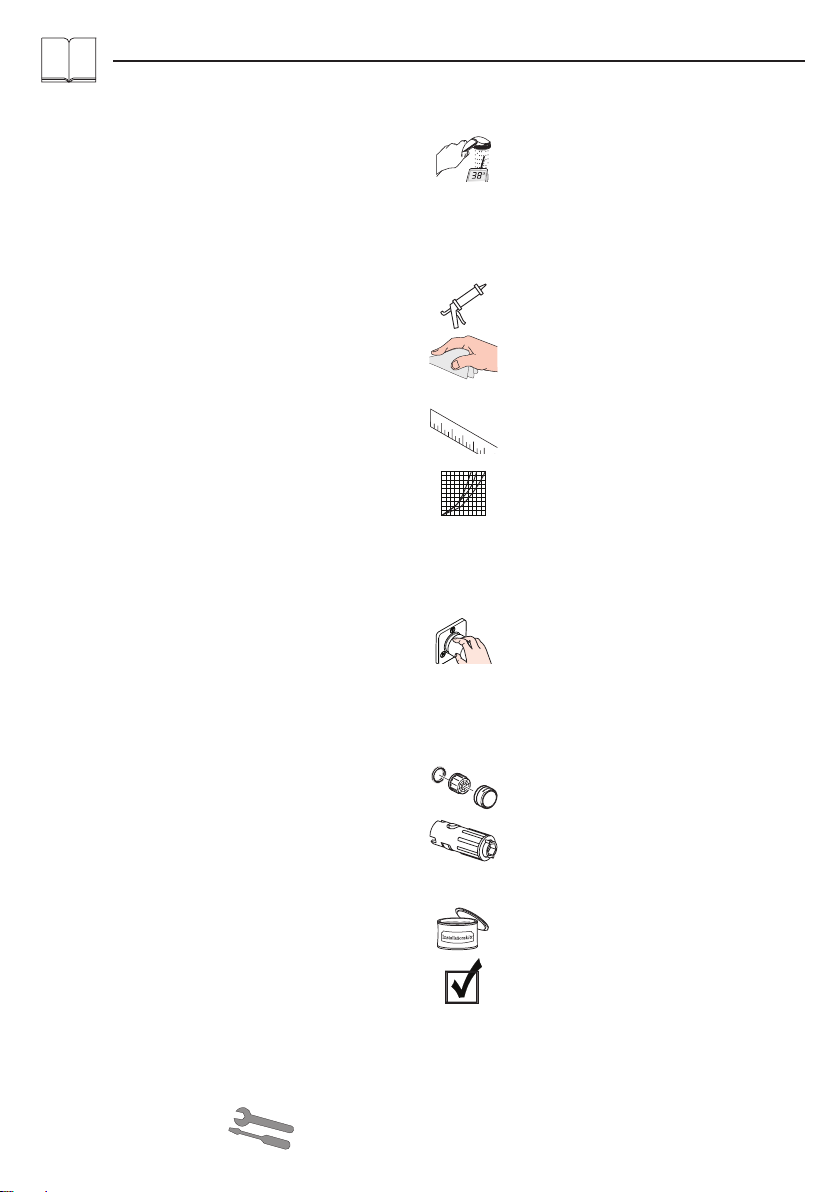

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 40)
Instalaterski kit (Nije sadržano u isporuci!)
Posebni pribor
ključ za montažu 58085000 (Nije
sadržano u isporuci!)
Rezervni djelovi (pogledaj
stranicu 36)
Upotreba (pogledaj stranicu 39)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 34)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 34)
Čišćenje
se u priloženoj brošuri.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 38. Podešavanje nije
potrebno ako koristite protočni bojler.
Opis simbola
 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa.
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

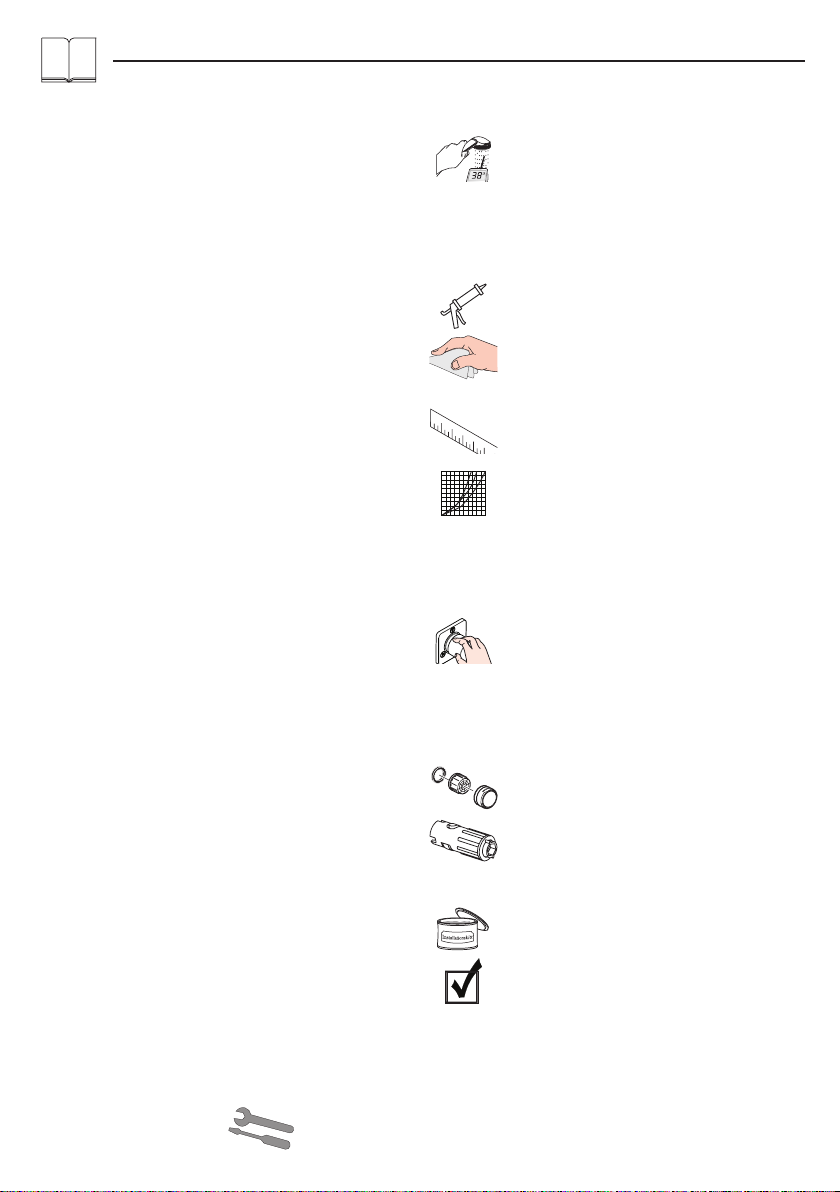

Montajı Bakınız sayfa 31
Kontrol işareti (Bakınız sayfa 40)
Montaj silikonu (Teslimat kapsamına dahil
değildir)
Özel aksesuarlar
Montaj anahtarı 58085000 (Teslimat
kapsamına dahil değildir)
Yedek Parçalar (Bakınız sayfa 36)
Kullanımı (Bakınız sayfa 39)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Akış diyagramı
(Bakınız sayfa 34)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 34)
Temizleme
birlikte verilen broşür
Asetik asit içeren silikon kullanmayın!
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 38. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında pro-
blemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
