Hans Grohe Metris S 31067 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metris S
31067XX1
31013XX1

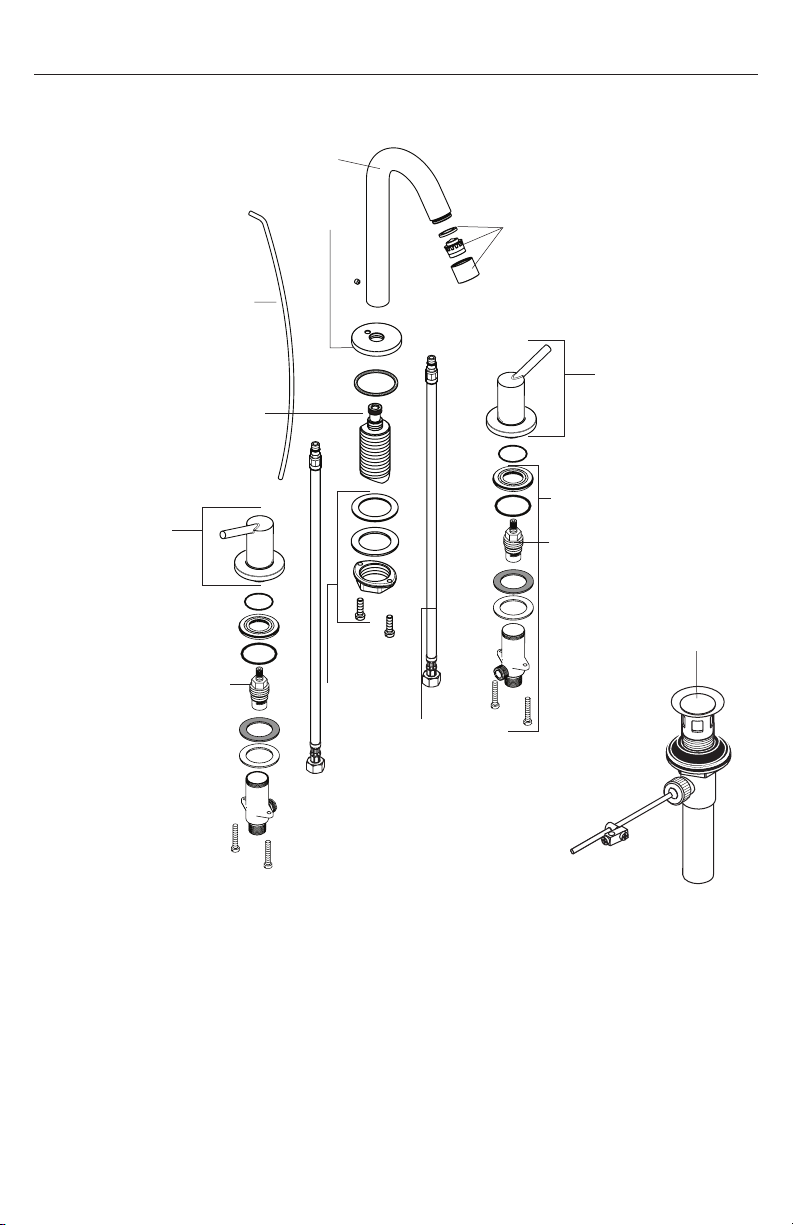

Talis S
32310XX1

2
English
Installation Considerations
• Read over these instructions thoroughly before
beginning installation. Make sure that you have
all tools and supplies needed to complete the
installation.
• This faucet requires ½" hot and cold supply lines
(not included).
• 31013XX1 only: This product is intended only
for public spaces.
• The drain is suitable for most, but not all, lavatory
sinks sold in the United States and Canada.
• This drain is intended for use in a sink with an
overflow. If your sink does not have an overflow,
or if this drain is too small for the hole in your sink,
please refer to the instructions included with the
sink. Some sinks include special drain installation
instructions and/or parts. Others require the use of
a specialty drain. Hansgrohe is not respnsible for
the cost of a specialty drain.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Safety Notes
WARNING: To avoid the risk of
product failure, property dam-
age, and personal injury, do the
following:
This product should be installed by a licensed
professional plumber.
This product is for use with drinking water only.
Install this faucet in an accessible area. Keep away
from external heat sources. The hoses should not
be allowed to rub against other items under the
sink, such as a trash bin.
The hoses on this faucet must not come into contact
with detergents or other materials containing
chlorine bleach, lye, hydrochloric acid, formic
acid, acetic acid, or other harsh chemicals as they
can damage the hose. Do not store such materials
under the sink where this faucet is installed.
Inspect the hoses for leaks or corrosion
immediately after installation and every six
months thereafter. Replace the hose if signs of
leaks or corrosion are detected.
Refer to the Cleaning Recommendations on page
19 when selecting a cleaning agent for this
product. Do not use cleaning products containing
chlorine bleach, lye, hydrochloric acid, formic
acid, acetic acid, or abrasives.
Failure to follow these instructions may
result in product failure and property
damage, and may void the warranty.
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
31067XX1, 32310XX1 1.2 GPM (5.4 L/min)
31013XX1 0.5 GPM (1.9 L/min)
Hole size in mounting surface
valves 1¼" (32 mm)
spout 1⅜" (34 mm)
Max. depth of mounting surface 1⅛" (30 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.

3
Français
À prendre en considération pour
l’installation
• Veuillez lire toutes ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce robinet requiert des conduites d’alimentation
d’eau chaude et d’eau froide de ½ po (non
comprises).
• 31013XX1 seulement: Ce produit est destiné
uniquement aux espaces publics.
• Ce drain est adapté à la plupart, mais pas à
l’ensemble, des éviers vendus aux États-Unis et au
Canada.
• Ce drain est prévu pour un évier avec trop-plein.
Si votre évier ne dispose pas d’un trop-plein, ou
si ce drain est trop petit pour le trou dans l’évier,
consultez les instructions fournies avec l’évier.
Certains éviers comprennent des instructions
spéciales d’installation d’évier et/ou de pièces.
D’autres nécessitent l’utilisation d’un drain spécial.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Consignes de Sécurité
AVERTISSEMENT : Afin d’éviter les
risques de défaillance du produit, de
dommages matériels et de blessures
corporelles, veuillez procéder de la
manière suivante :
Ce produit devrait être installé par un plombier
professionnel certifié.
Ce produit doit être utilisé avec de l’eau potable
seulement.
Installez ce robinet dans un endroit accessible.
Gardez les tuyaux éloignés des sources de
chaleur externes. Les tuyaux ne doivent pas frotter
contre d’autres éléments sous l’évier, comme une
poubelle.
Les tuyaux de ce robinet ne doivent pas entrer en
contact avec des détergents ni d’autres matériaux
contenant du javellisant au chlore, de la lessive,
de l’acide chlorhydrique, de l’acide formique, de
l’acide acétique ou d’autres produits chimiques
agressifs, car ils peuvent les endommager.
N’entreposez pas ces matériaux sous l’évier où
le robinet est installé.
Inspectez les tuyaux pour détecter la
présence éventuelle de fuites ou de corrosion
immédiatement après l’installation et tous les six
mois par la suite. Remplacez le tuyau en cas de
détection de signes de fuite ou de corrosion.
Reportez-vous aux recommandations pour
le nettoyage à la page 19 au moment de
sélectionner un agent de nettoyage pour ce
produit. N’utilisez pas de produits de nettoyage
contenant du chlore, du javellisant au chlore, de
l’acide chlorhydrique, de l’acide formique, de
l’acide acétique ou des abrasifs.
Le non-respect de ces instructions peut
entraîner une défaillance du produit
et des dommages matériels, ainsi que
l’annulation de la garantie.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
31067XX1, 32310XX1 1.2 GPM (5.4 L/min)
31013XX1 0.5 GPM (1.9 L/min)
Dimension du trou dans la surface de montage
robinets 1¼" (32 mm)
bec 1⅜" (34 mm)
Profondeur maximale de 1⅛" (30 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.

4
Español
Indicaciones de seguridad
ADVERTENCIA: Para evitar el riesgo de
falla del producto, daño a la propiedad
y lesiones personales, haga lo siguiente:
Este producto debe ser instalado por un plomero
profesional matriculado.
Este producto ha sido creado para su uso
exclusivo con agua potable.
Instale este grifo en un área accesible. Mantenga
las mangueras alejadas de fuentes de calor
externas. No se debe permitir que las mangueras
rocen con otros artículos debajo del fregadero,
como un cubo de basura.
Las mangueras en este grifo no deben entrar en
contacto con detergentes u otros materiales que
contengan blanqueador con cloro, lejía, ácido
clorhídrico, ácido fórmico, ácido acético u otros
químicos agresivos, ya que pueden dañar la
manguera. No almacene esos tipos de materiales
debajo del fregadero donde se instala este grifo.
Inspeccione las mangueras para detectar
pérdidas o corrosión inmediatamente después
de la instalación y cada seis meses en adelante.
Reemplace la manguera si se detectan signos de
pérdidas o corrosión.
Consulte las Recomendaciones de Limpieza en
la página 20 para seleccionar un agente de
limpieza para este producto. No use productos
de limpieza que contengan blanqueador con
cloro, lejía, ácido clorhídrico, ácido fórmico,
ácido acético o abrasivos.
No seguir estas instrucciones puede
resultar en la falla del producto y daño
de la propiedad, y puede anular la
garantía.
Consideraciones para la instalación
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Este grifo requiere tuberías de suministro de agua
caliente y fría de ½" (no incluidas).
• 31013XX1 solamente: Este producto está
destinado únicamente a espacios públicos.
• Este drenaje es adecuado para la mayoría de los
lavabos vendidos en Estados Unidos y Canadá,
pero no para todos.
• Este drenaje debe ser usado en un lavabo con
desborde. Si su lavabo no posee desborde, o
si este drenaje es demasiado pequeño para el
agujero en el lavabo, consulte las instrucciones
incluidas con el lavabo. Algunos lavabos incluyen
instrucciones especiales para la instalación del
drenaje o sus piezas. Otros requieren el uso de un
drenaje especial.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
31067XX1, 32310XX1 1.2 GPM (5.4 L/min)
31013XX1 0.5 GPM (1.9 L/min)
Tamaño del orificio en la superficie de montaje
válvulas 1¼" (32 mm)
surtidor 1⅜" (34 mm)
Profundidad máxima de la 1⅛" (30 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.

5

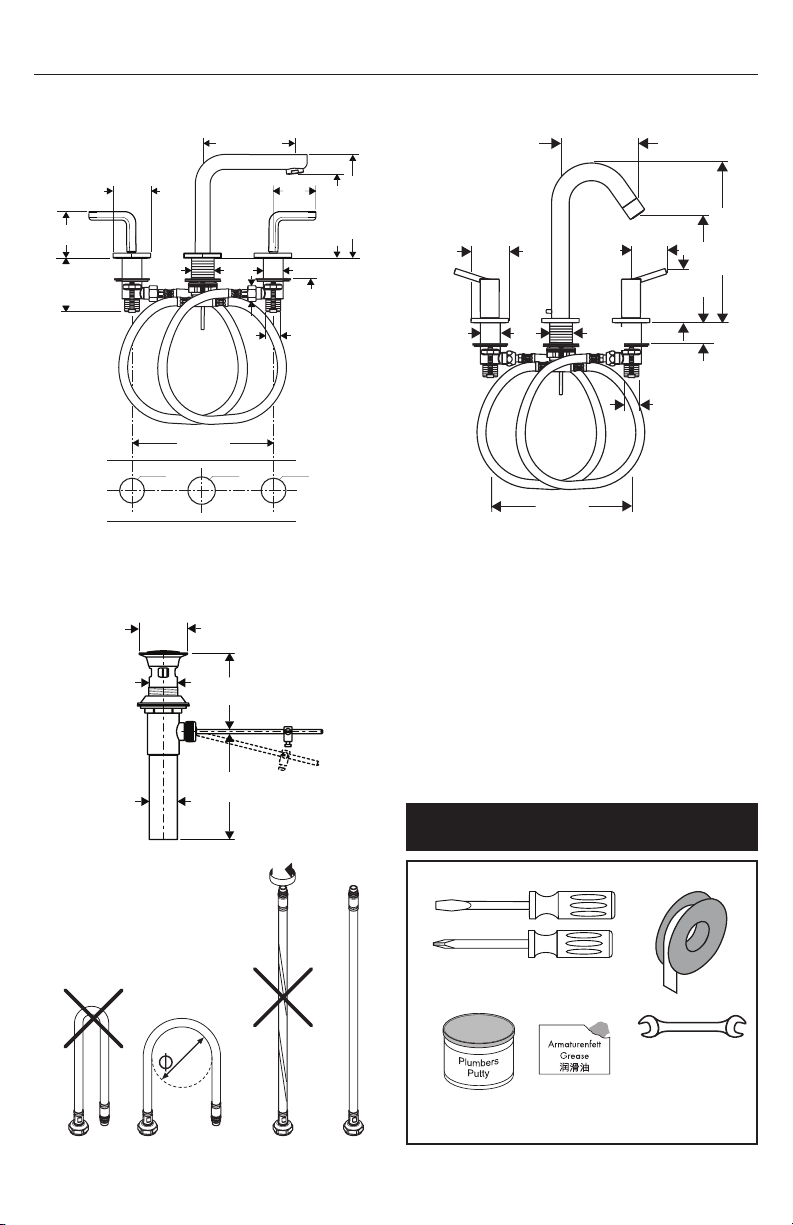

2¾"
70 mm
Tools Required / Outils Requis /
Herramientas Útiles
88509XX0
Ø1¼"
(32 mm
)
Ø2¼"
(57 mm)
3½"
(89 mm)
4⅝"
(117 mm)
Ø1¼"
(32 mm)
2½"
(64 mm)
2⅛"
(54 mm)
5⅛" (130 mm)
4⅝" (117 mm)
5¾" (146 mm)
3" (76 mm)
½
max. 1⅛" (30 mm)
Ø1⅛" (28 mm)
Ø1¼"
(32 mm)
⅜
8" (200 mm)
Ø1¼" (32 mm) Ø1¼" (32 mm)Ø1⅜" (34 mm)
2⅜"
(60 mm)
Metris S
31067XX1
31013XX1
Talis S
32310XX1
9 mm
16 mm
22 mm
8" (200 mm)
max 1⅛" (30 mm)
3" (76 mm)
6" (152 mm)
8⅞" (226 mm)
4⅜" (110 mm)
Ø2⅛"
(53 mm)
2"
(50 mm)
Ø1⅛"
(28 mm)
½
Ø1¼"
(32 mm)

6
Note / Avis / Aviso
For proper operation of the faucet, the hot valve must
be on the left, and the cold valve must be on the
right.

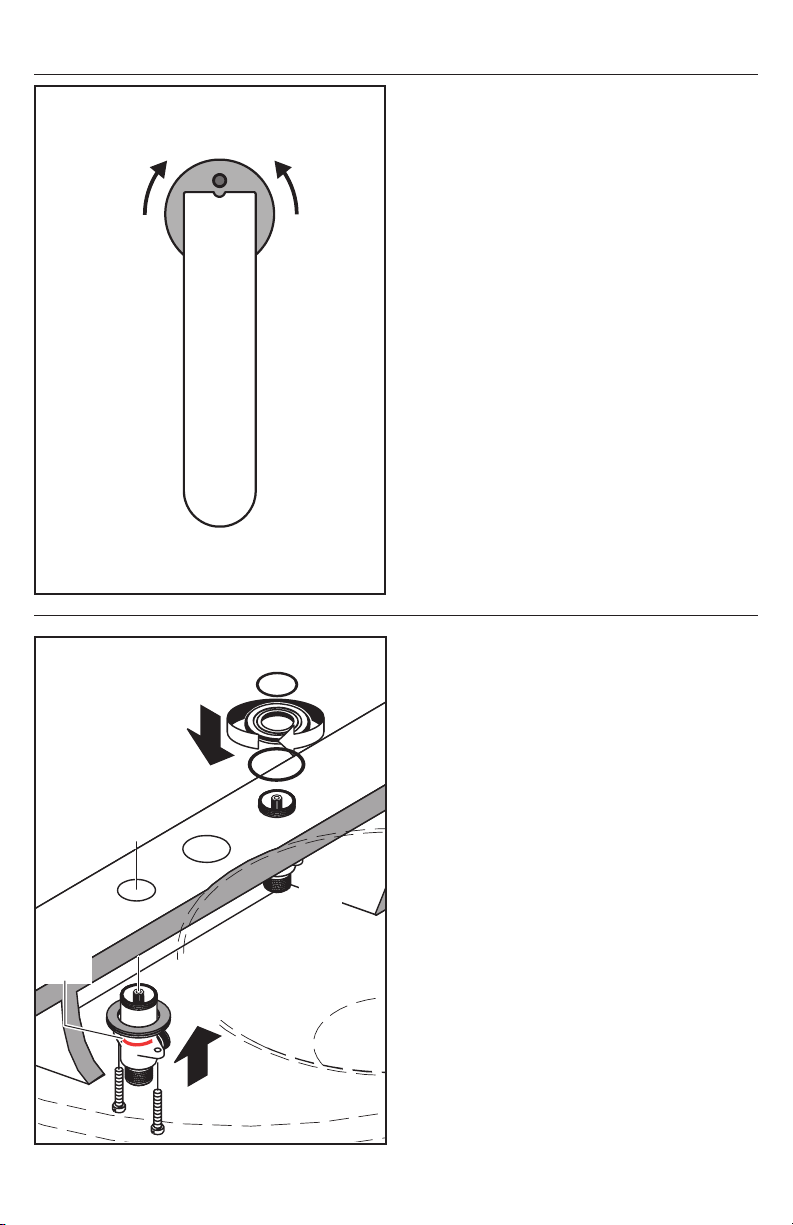

If necessary, rotate the spout escutcheon so that the
hole for the pull rod aligns with the notch on the back
of the spout.
Installez la valve de l’eau chaude à gauche et celle
de l’eau froide à droite.
Si nécessaire, pivotez la rosace afin que le trou pour
la tirette s'aligne avec l'encoche sur l'arrière de le
bec.
Para que el grifo funcione correctamente, la válvula
de agua caliente debe estar a la izquierda y la de
agua fría a la derecha.
Si es necesario, gire el embellecedor para que el
orificio para el tirador esté alineada con la muesca
en la parte posterior del surtidor.
red
rouge
rojo hot
chaud
caliente
cold
froid
frío

7
Installation / Installation / Instalación

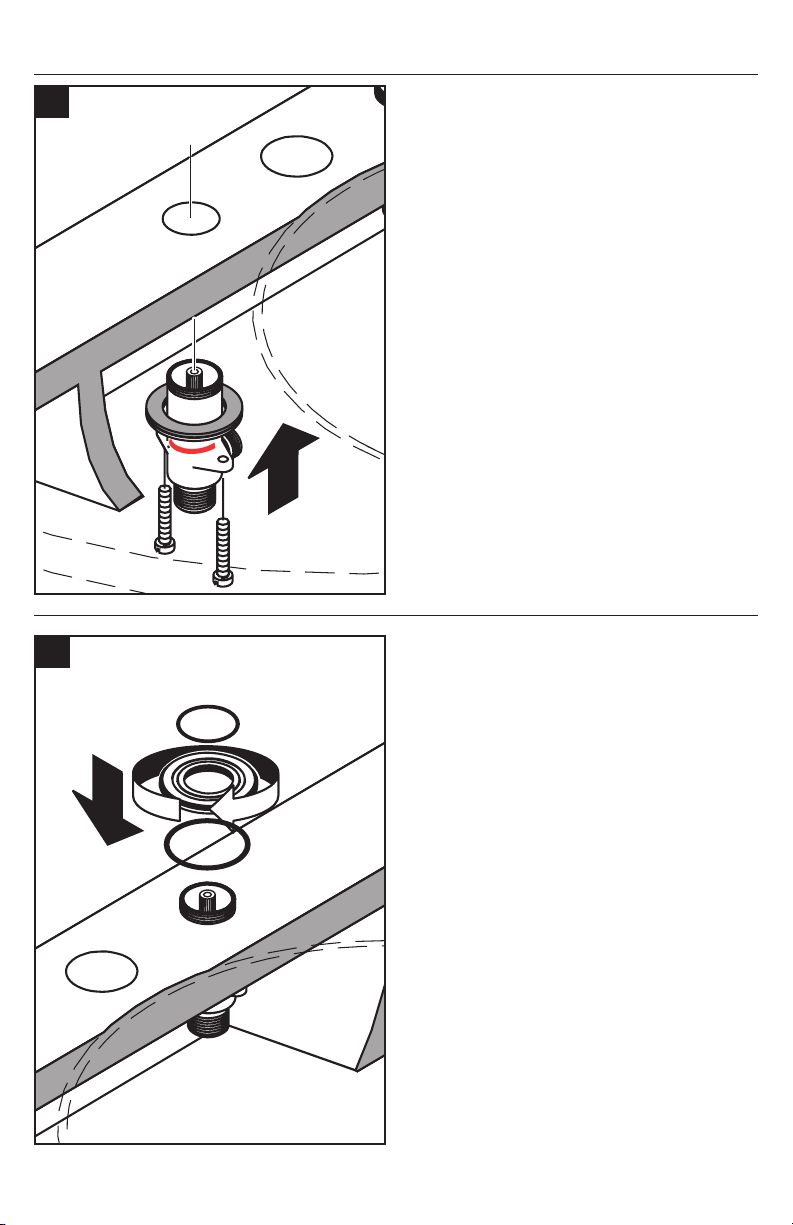

Remove the valve mounting nuts from the valves.
Push the valves up into the holes.
Enlevez lés écrous de montage des valves.
Poussez sur les valves vers le haut dans les trous de
montage.
Retire de las válvulas las tuercas de montaje de las
mismas.
Coloque las válvulas a presión en los orificios de
montaje.
Install the mounting nuts on the valves.
Installez les écrous de montage sur les valves.
Instale las tuercas de montaje en las válvulas.
1
2

8
Tighten the tensioning screws by hand.
Close the valves.
Serrez les vis de pression.
Fermez les robinets.
Apriete los tornillos tensores.
Cierre las válvulas.
Lightly lubricate the valve stems and the threads on
the handle mounting plates using white plumbers'
grease.
Place the handles over the valve mounting nuts.
Tighten the handles by rotating the escutcheons
clockwise.
Lubrifiez légèrement les tiges et les filets sur les
plaques de montage en utilisant de la graisse de
plomberie blanche.
Placez les poignées sur les écrous de montage des
valves.
Serrez les poignées en tournant les rosaces dans le
sens horaire.
Lubrique ligeramente los vástagos y las roscas en las
placas de montaje con grasa blanca para plomería.
Coloque las manijas sobre las tuercas de montaje de
las válvulas.
Apriete las manijas girando los escudetes en sentido
horario.
3
1
2
4
1
2

9
The handles should be parallel to the basin.
Les poignées doivent être parallèles à la cuvette.
Las manijas deben quedar paralelas al lavatorio.
If necessary, remove, rotate, and reinstall the handle.
Au besoin, retirez, tournez, et reinstallez la poignée.
Si fuera necesario, reinstale la manija.
5
6
1
2
3

10

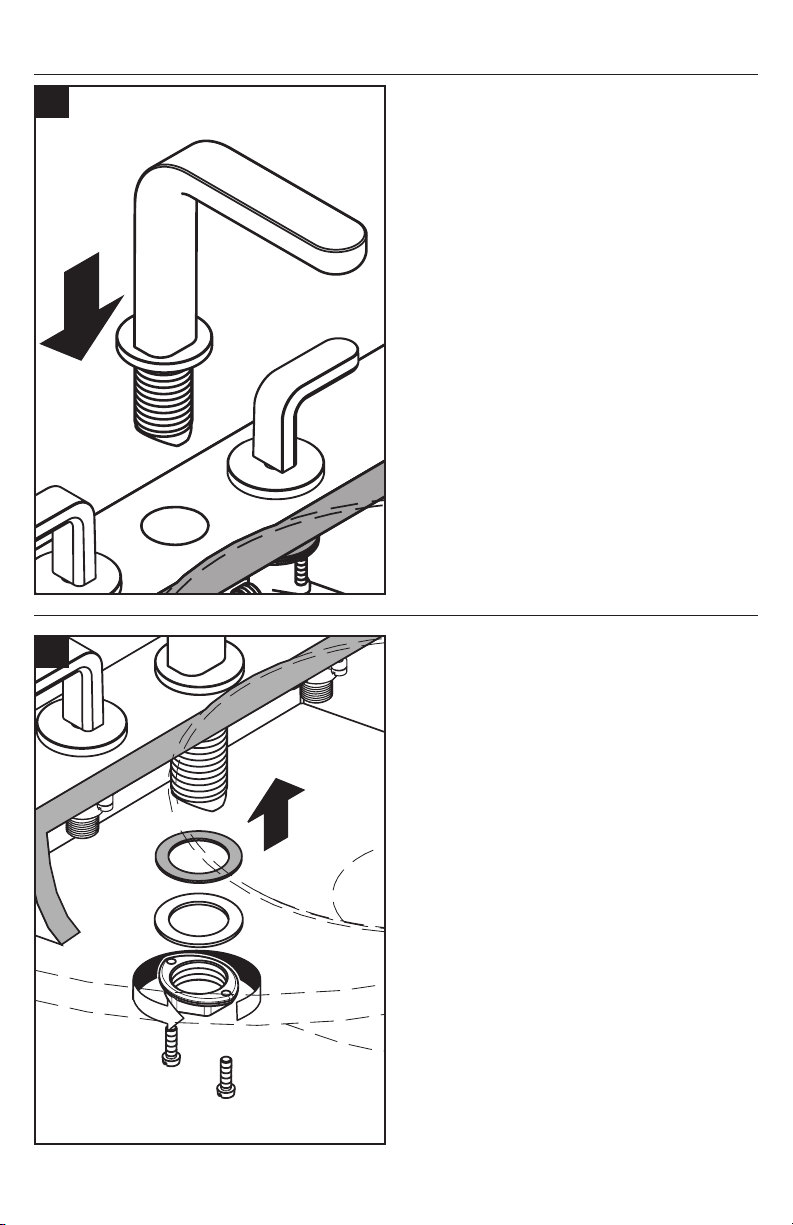

Place the spout on the mounting surface.
Déposez le bec sur la surface de montage.
Apoye el surtidor en la superficie de montaje.
Install the fiber washer, metal washer, and mounting
nut.
Tighten the mounting nut.
Installez la rondelle en fibre, la rondelle métalilique,
et l’écrou de montage sur le bec.
Serrez l'écrou de montage.
Instale la arandela de fibra, la arandela metálica y
la tuerca de montaje en el surtidor.
Apriete la tuerca de montaje.
7
8

11
Tighten the tensioning screws.
Serrez les vis de pression.
Apriete los tornillos tensores.
Screw the connecting hoses into the spout tee by
hand.
Do not use a wrench.
Installez les tuyaux de raccordement dans le bec à
la main.
N’utilisez pas un clé.
Atornille las mangueras en el tubo del surtidor
manualmente.
No use una llave.
9
10

12

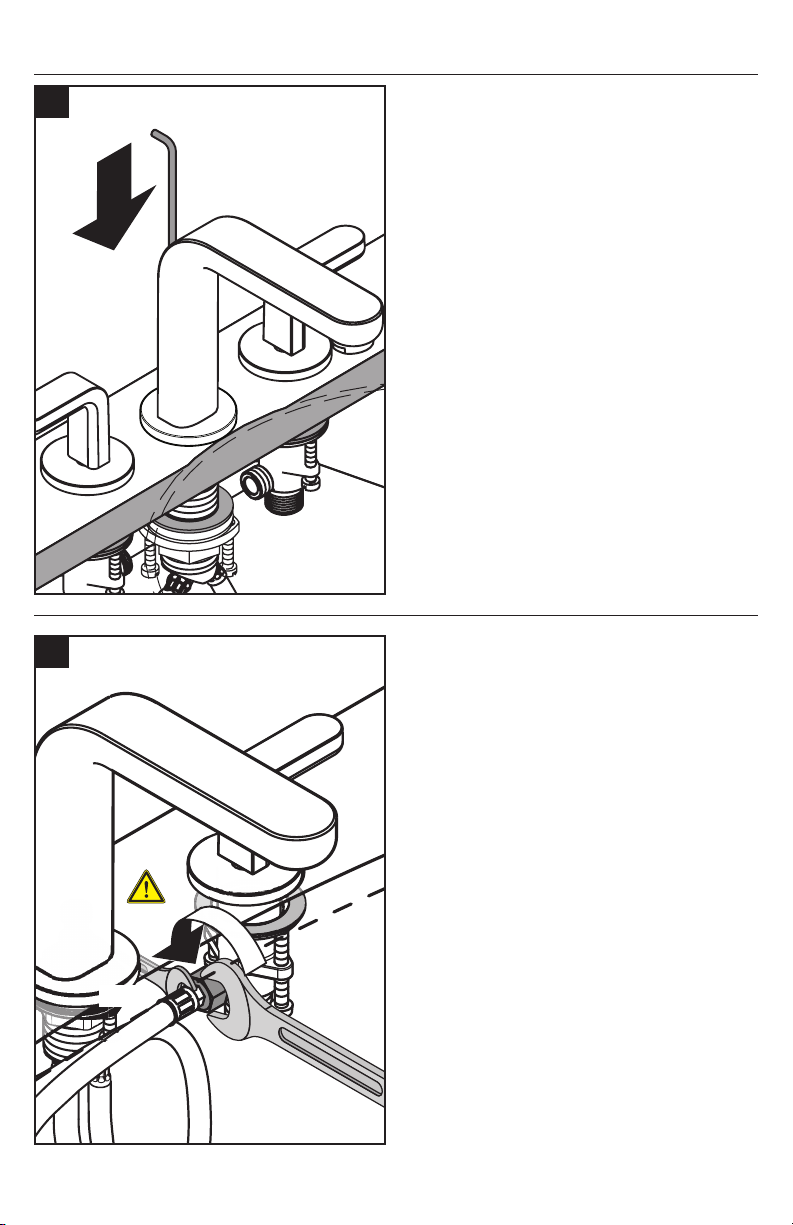

Install the pull rod.
Installez la tirette.
Instale el tirador.
Connect the hoses to the valve outlets.
Use two wrenches so that the hoses do
not twist or become loosened from the
spout tee.
Install the supply lines (not included).
Connectez les tuyaux sur les sorties de robinet.
Utilisez deux clés pour empêcher les
torsions de tuyaux et pour éviter que
ceux-ci ne se desserrent du raccord en T
du bec.
Installez les conduites d’alimentation (non
comprises).
Conecte las mangueras a las salidas de las válvulas.
Use dos llaves de modo que las
mangueras no se retuerzan o se aflojen
de la “T” del surtidor.
Instale las tuberías de suministro (no incluidas).
11
16 mm
5.9 ft-lb
8 Nm
9 mm
12

13

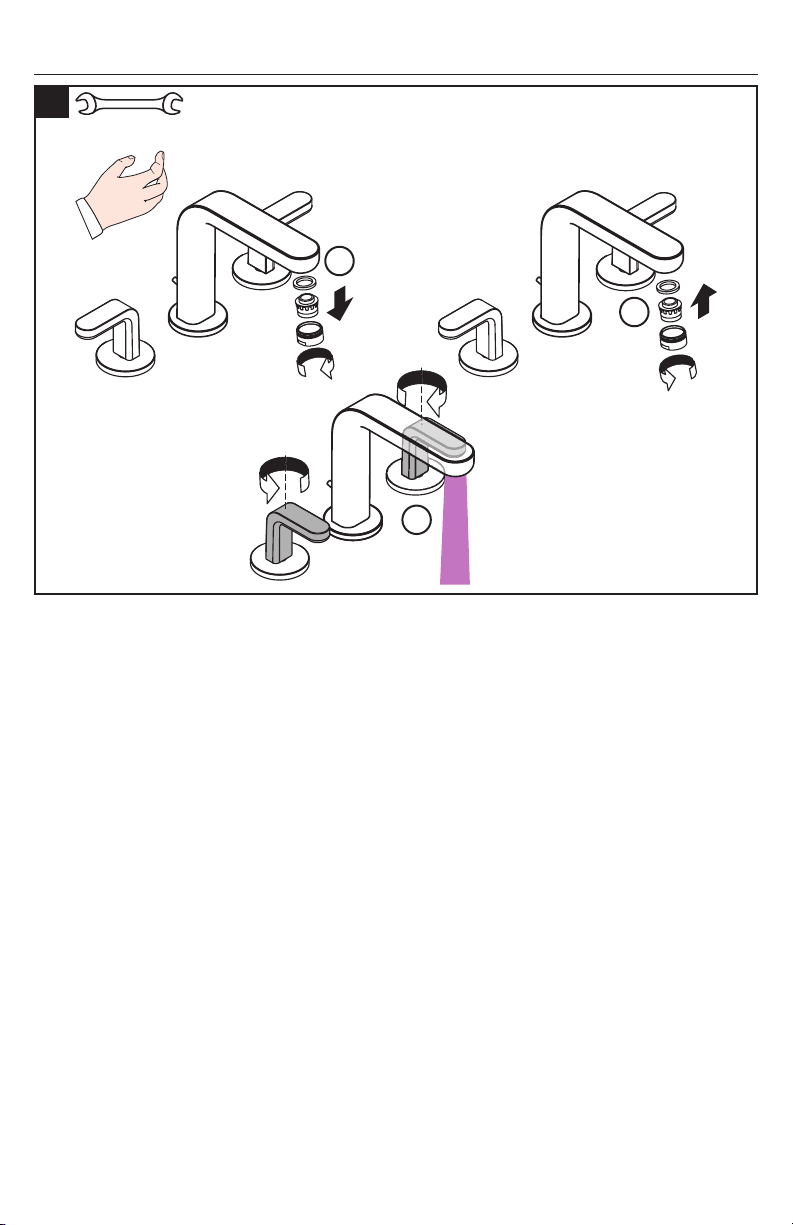

Remove the aerator.
Flush the hot and cold supplies for
at least 2 minutes.
Reinstall the aerator.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
1
2
3
> 2 min
1.5 ft-lb
2 Nm
13
22 mm
31067XX1
31013XX1
32310XX1

14
Installation / Installation / Instalación
Petroleum-based plumbers
putty can damage the surface of
some sinks. Please consult the
manufacturer of the sink regarding
compatible sealants.
Les mastics de plomberie à base
de pétrole peuvent endommager
la surface de certains lavabos.
Veuillez consulter le fabricant du
lavabo pour connaître les scellants
compatibles.
Masilla de petróleo-basó puede
dañar la superficie de algún ba-
ñeras. Consulte por favor al fab-
ricante del bañera con respecto a
selladores aceptables.
shorter
plus court
más corto
longer
plus long
más largo
1 2
3 4 5
76
1
2
1
2
1
2
3

15

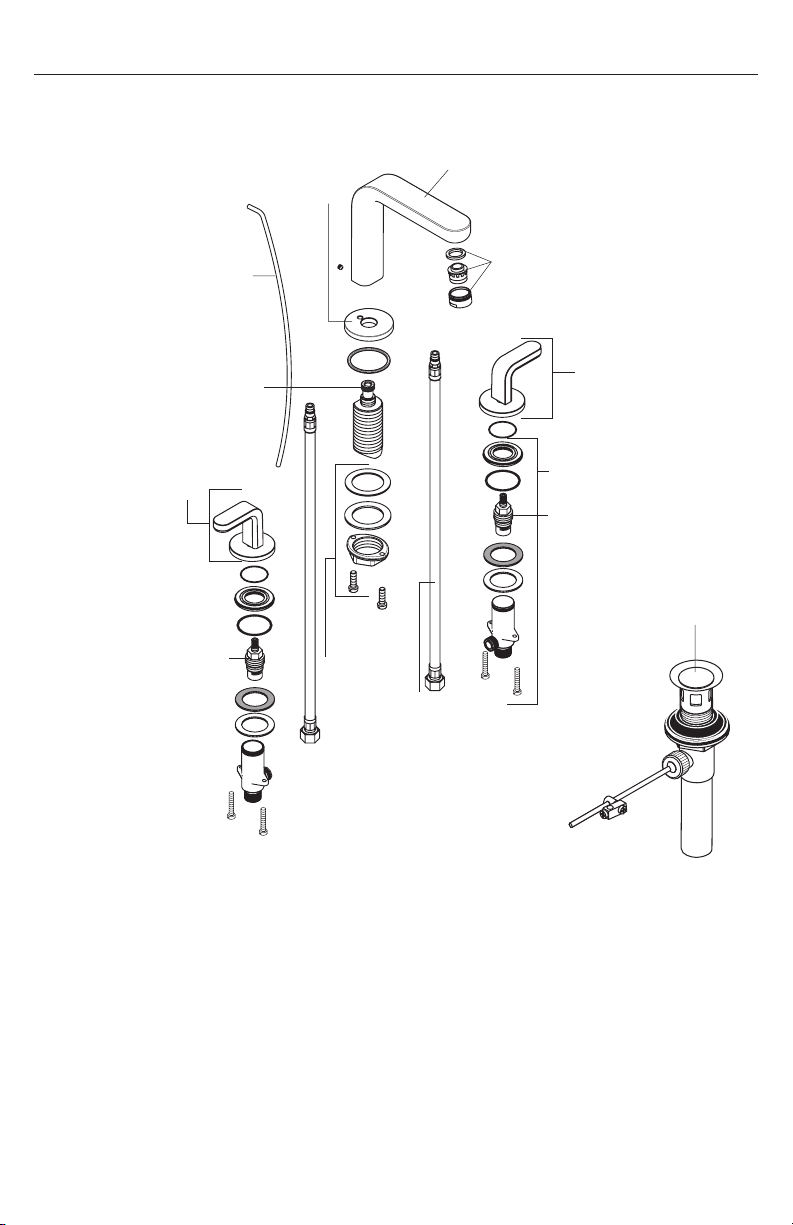

Replacement Parts / Pièces détachées / Repuestos
XX = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
83 = Polished Nickel
Metris S
31067XX1
31013XX1
98826XX0
98827XX0
97357001
94009000
94008000
96321001
13185XX0 - 1.2 GPM
93502000 - 0.5 GPM
96657XX0
97504XX0
97505XX0
13961000
98127000
11x2
88509XX0

16
Talis S
32310XX1
XX = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
97357001
94009000
94008000
96321001
96657XX0
95337XX0
95338XX0
95339XX0
96465XX0
97505XX0
13961000
98127000
11x2
88509XX0

17
User Instructions / Instructions de service / Manejo
open
ouvrir
abrir
closed
fermé
cerrado
hot
chaud
caliente
cold
froid
frío

18

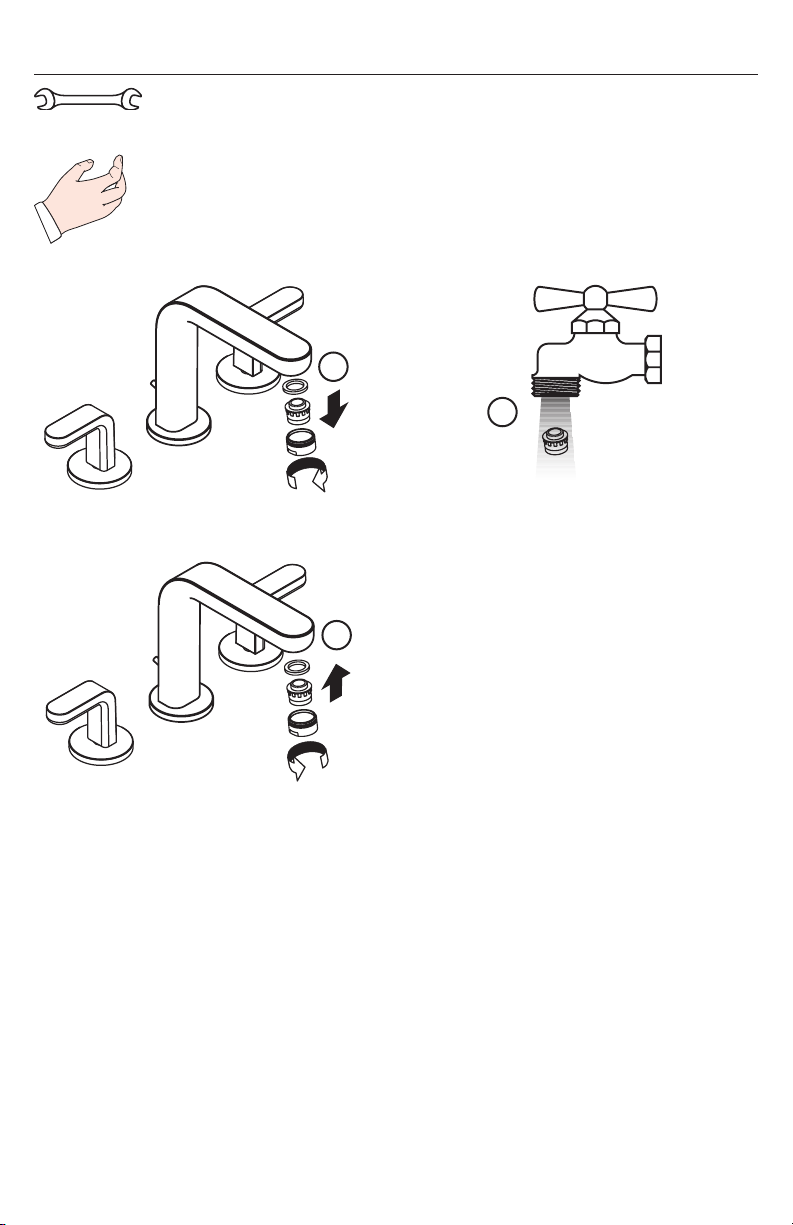

Cleaning / Nettoyage / Limpieza
1
2
3
22 mm
1.5 ft-lb
2 Nm
31067XX1
31013XX1
32310XX1

19
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque
c’est nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing chlorine bleach, lye, hydrochloric acid, formic acid, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it to reduce the risk of personal injury,
property damage or product failure.

20
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o
esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si un componente del producto está dañado, reemplácelo para reducir el riesgo de
lesiones personales, daños a la propiedad o fallas del producto.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec
de l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le pour réduire les risques de
blessures, de dommages matériels ou de défaillances du produit.
