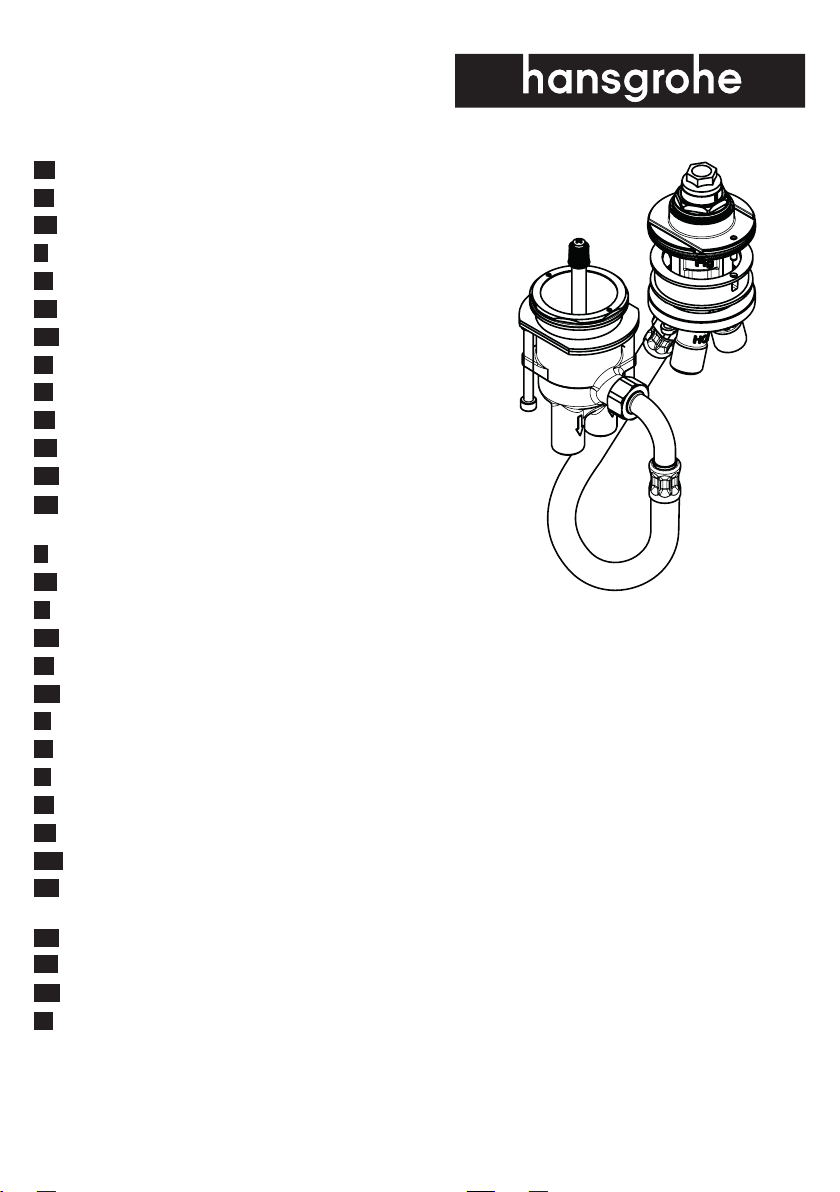

Hans Grohe Metropol 13159180 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 10
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба /
Ръководство за монтаж 14
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR / 15
HU Használati útmutató / Szerelési útmutató 16
JP 取扱説明書/施工説明書 16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Suomi 8
Svenska 9
Lietuviškai 9
Hrvatski 10
Türkçe 10
Română 11
Ελληνικά 11
Slovenski 12
Estonia 12
Latvian 13
Srpski 13
Norsk 14
БЪЛГАРСКИ 14
Shqip 15
 15
Magyar 16
日本語 16
Metropol
13159180

2
Deutsch
Montage
(siehe Seite 17)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Es wird empfohlen, die Armatur mit einer “festen
Verrohrung” anzuschließen.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Rohrunterbrecher (siehe Seite 19)
Maße (siehe Seite 20)
Durchflussdiagramm (siehe Seite 20)
freier Durchfluss
 Abgang
 Abgang
Serviceteile (siehe Seite 21)
Fertigset (siehe Seite 22)
Prüfzeichen (siehe Seite 24)
Français
Montage
(voir pages 17)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Il est conseillé de raccorder la robinetterie avec une
tuyauterie fixe.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Disconnecteur (voir pages 19)
Dimensions (voir pages 20)
Diagramme du débit (voir pages 20)
débit libre
 Sortie
 Sortie
Pièces détachées (voir pages 21)
Set de finition (voir pages 22)
Classification acoustique et débit
(voir pages 24)

3
English

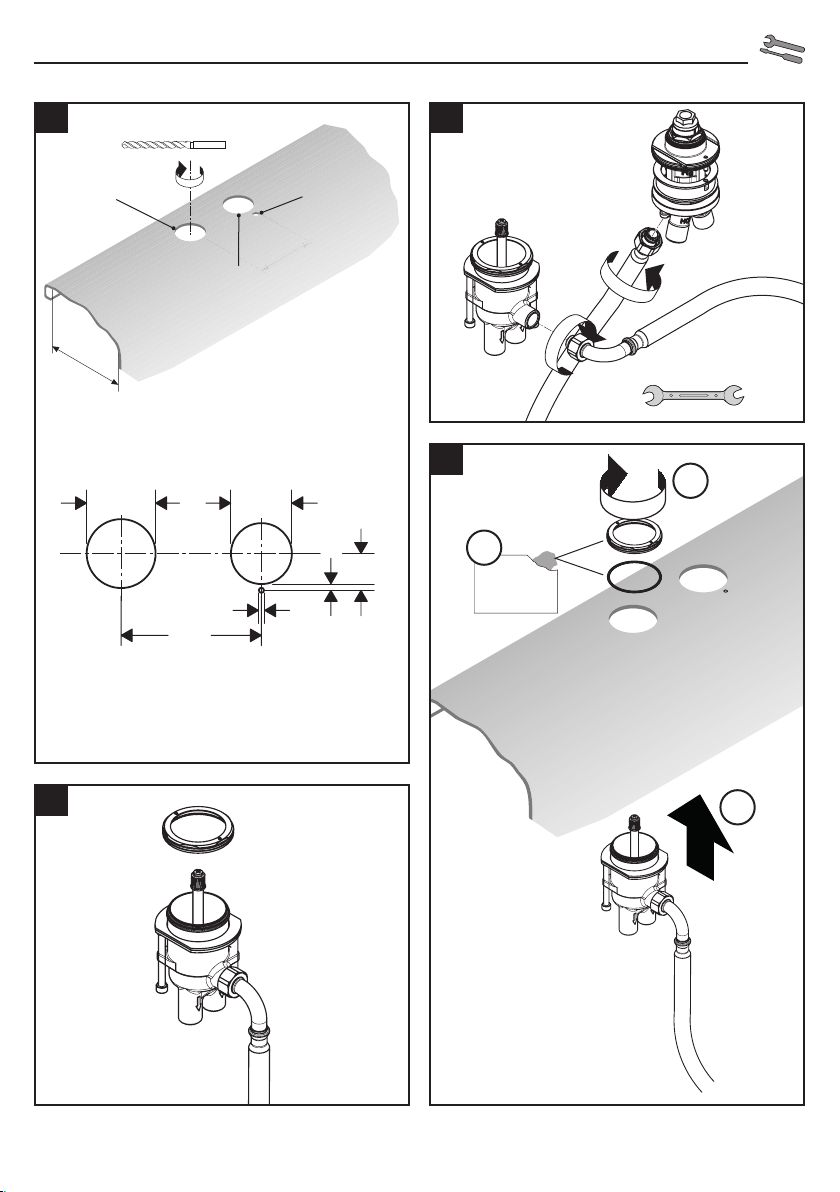

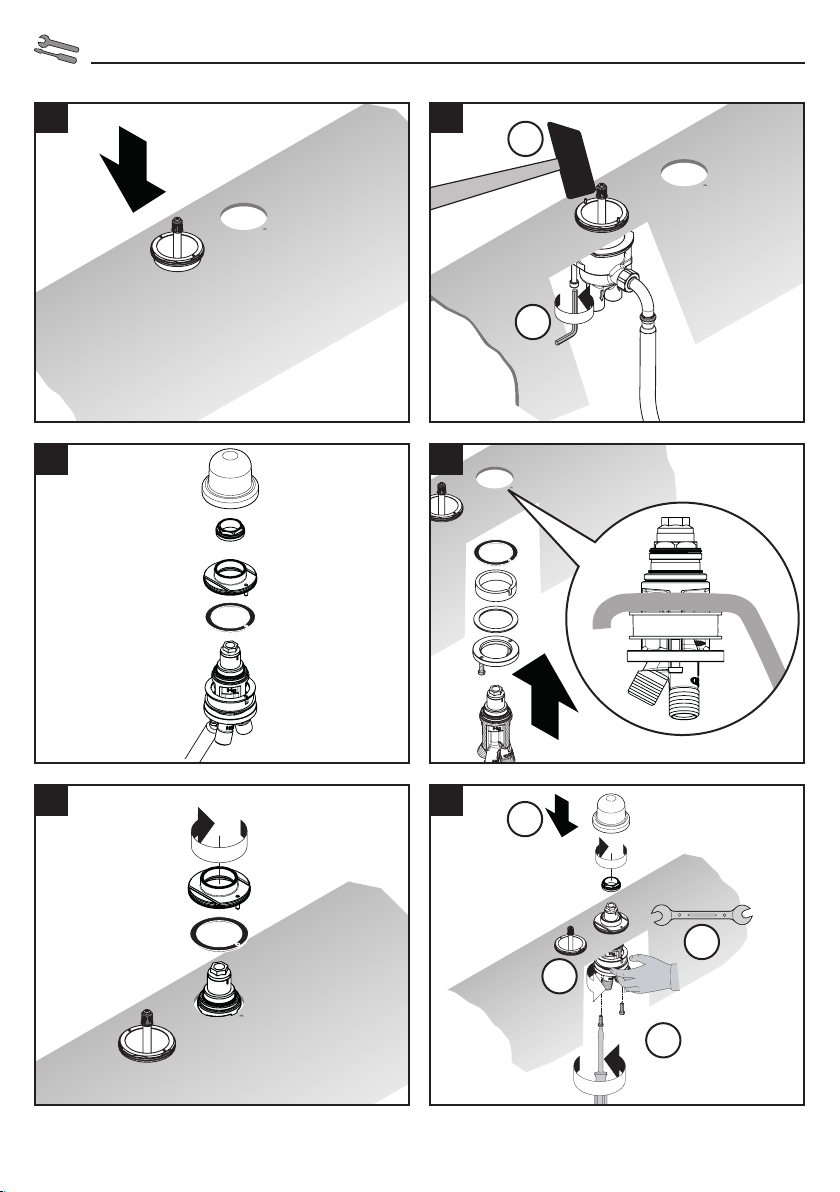

Assembly
(see page 17)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• It will be recommended that the faucet will be
connected with solid pipes.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Pipe interrupter (see page 19)
Dimensions (see page 20)
Flow diagram (see page 20)
free flow
 Outlet
 Outlet
Spare parts (see page 21)
Finish set (see page 22)
Test certificate (see page 24)
Italiano
Montaggio
(vedi pagg. 17)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Si raccomanda di collegare la rubinetteria con una
tubatura a sicura tenuta.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Valvola antiriflusso (vedi pagg. 19)
Ingombri (vedi pagg. 20)
Diagramma flusso (vedi pagg. 20)
portata libero
 Uscita
 Uscita
Parti di ricambio (vedi pagg. 21)
Set esterno (vedi pagg. 22)
Segno di verifica (vedi pagg. 24)

4
Español
Montaje
(ver página 17)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Se aconseja conectar los cuerpos con una tubería
semi rigida.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Interuptor de tubería
(ver página 19)
Dimensiones (ver página 20)
Diagrama de circulación
(ver página 20)
caudal libre
 Salida
 Salida
Repuestos (ver página 21)
Embellecedor exterior
(ver página 22)
Marca de verificación
(ver página 24)
Nederlands
Montage
(zie blz. 17)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Het is aanbevolen de kraan met starre leidingen aan
te sluiten.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Buisbeluchter (zie blz. 19)
Maten (zie blz. 20)
Doorstroomdiagram (zie blz. 20)
vrije doorstroom
 Uitgang
 Uitgang
Service onderdelen (zie blz. 21)
Kleurset (zie blz. 22)
Keurmerk (zie blz. 24)

5
Dansk
Montering
(se s. 17)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Det anbefales, at armaturet tilsluttes med faste rør.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Rørafbryder (se s. 19)
Målene (se s. 20)
Gennemstrømningsdiagram
(se s. 20)
fri gennemstrømning
 Afgang
 Afgang
Reservedele (se s. 21)
Kappesæt (se s. 22)
Godkendelse (se s. 24)
Português
Montagem
(ver página 17)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• É recomendável instalar a torneira com tubos
rígidos.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Válvula anti-retorno (ver página 19)
Medidas (ver página 20)
Fluxograma (ver página 20)
caudal livre
 Saída
 Saída
Peças de substituição
(ver página 21)
Conjunto completo (ver página 22)
Marca de controlo (ver página 24)

6
Polski
Montaż
(patrz strona 17)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zaleca się podłączyć armaturę za pomocą “rur
trwałych”
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Przerywacz rurowy
(patrz strona 19)
Wymiary (patrz strona 20)
Schemat przepływu
(patrz strona 20)
swobodny przepływ
 Wylot
 Wylot
Części serwisowe (patrz strona 21)
Elementy zewnętrzne
(patrz strona 22)
Znak jakości (patrz strona 24)
Česky
Montáž
(viz strana 17)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Doporučuje se armaturu připojit “pevnou instalací”.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
oddělovač trubky (viz strana 19)
Rozmìry (viz strana 20)
Diagram průtoku (viz strana 20)
volný průtok
 odpad
 odpad
Servisní díly (viz strana 21)
Vrchní sada (viz strana 22)
Zkušební značka (viz strana 24)

7
Slovensky
Montáž
(viď strana 17)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Odporúča sa, aby sa batéria pripojila pomocu
pevného potrubia.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Prerušenie potrubia (viď strana 19)
Rozmery (viď strana 20)
Diagram prietoku (viď strana 20)
volný prietok
 odtok
 odtok
Servisné diely (viď strana 21)
Vrchná sada (viď strana 22)
Osvedčenie o skúške
(viď strana 24)
中文
安装
(参见第页17)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 建议使用无缝钢管连接龙头。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
管道断续器(参见第页19)
大小(参见第页20)
流量示意图(参见第页20)
时的流速
出水口
出水口
备用零件(参见第页21)
加工件(参见第页22)
检验标记(参见第页24)

8
Русский
Монтаж
(см. стр. 17)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Рекомендуется подключать арматуру путем
«жесткого соединения труб».
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Прерыватель трубы (см. стр. 19)
Размеры (см. стр. 20)
Схема потока (см. стр. 20)
cвободное истечение
 Выход
 Выход
Κомплеκт (см. стр. 21)
Наружная часть (см. стр. 22)
Знак технического контроля
(см. стр. 24)
Suomi
Asennus
(katso sivu 17)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Suosittelemme kalusteiden asennusta "kiinteällä
putkituksella)
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Putkikatkoin (katso sivu 19)
Mitat (katso sivu 20)
Virtausdiagrammi (katso sivu 20)
vapaa läpivirtaus
 Lähtö
 Lähtö
Varaosat (katso sivu 21)
Valmissarja (katso sivu 22)
Koestusmerkki (katso sivu 24)

9
Svenska
Montering
(se sidan 17)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Vi rekommenderar att blandaren ansluts till en ”fast
rörledning”.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Rörventil (se sidan 19)
Måtten (se sidan 20)
Flödesschema (se sidan 20)
fri genomströmning
 Avlopp
 Avlopp
Reservdelar (se sidan 21)
Färdigset (se sidan 22)
Testsigill (se sidan 24)
Lietuviškai
Montavimas
(žr. psl. 17)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Rekomenduojama prie maišytuvo jungti vientisus
vamzdžius.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Vamzdžio pertraukiklis (žr. psl. 19)
Išmatavimai (žr. psl. 20)
Pralaidumo diagrama (žr. psl. 20)
laisvas vandens pralaidumas
 Ištekėjimas
 Ištekėjimas
Atsarginės dalys (žr. psl. 21)
Virštinkinė (žr. psl. 22)
Bandymo pažyma (žr. psl. 24)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 17)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Preporuča se priključiti armaturu "fiksnom instalaci-
jom"
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Ventil cijevi (pogledaj stranicu 19)
Mjere (pogledaj stranicu 20)
Dijagram protoka
(pogledaj stranicu 20)
slobodan protok
 izlaz
 izlaz
Rezervni djelovi
(pogledaj stranicu 21)
Završni set (pogledaj stranicu 22)
Oznaka testiranja
(pogledaj stranicu 24)
Türkçe
Montajı
(bakınız sayfa 17)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Bataryanın bir "sabit boru bağlantısına" bağlanması
önerilir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Boru kesici (bakınız sayfa 19)
Ölçüleri (bakınız sayfa 20)
Akış diyagramı (bakınız sayfa 20)
serbest akış
 Çıkış
 Çıkış
Yedek Parçalar (bakınız sayfa 21)
Dışı set (bakınız sayfa 22)
Kontrol işareti (bakınız sayfa 24)

11
Română
Montare
(vezi pag. 17)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Vă recomandăm să racordaţi bateria la o ţeavă fixă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Supapă de sens (vezi pag. 19)
Dimensiuni (vezi pag. 20)
Diagrama de debit (vezi pag. 20)
debit cu curgere liberă
 Evacuare
 Evacuare
Piese de schimb (vezi pag. 21)
Set complet (vezi pag. 22)
Certificat de testare (vezi pag. 24)
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 17)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
• Συνιστάται η σύνδεση της βάνας με μία "σταθερή
διασωλήνωση".
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο
νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διακοπή σωλήνα (βλ. Σελίδα 19)
Διαστάσεις (βλ. Σελίδα 20)
Διάγραμμα ροής (βλ. Σελίδα 20)
Ελεύθερη ροή
 Έξοδος
 Έξοδος
Ανταλλακτικά (βλ. Σελίδα 21)
Σετ μηχανισμού (βλ. Σελίδα 22)
Σήμα ελέγχου (βλ. Σελίδα 24)

12
Slovenski
Montaža
(glejte stran 17)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki
veljajo v posamezni državi.
• Priporočljivo je, da se armaturo priključi s "trdimi
cevmi".
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Prekinjalnik cevi (glejte stran 19)
Mere (glejte stran 20)
Diagram pretoka (glejte stran 20)
prost pretok
 Odvod
 Odvod
Rezervni deli (glejte stran 21)
Zaključna garnitura (glejte stran 22)
Preskusni znak (glejte stran 24)
Estonia
Paigaldamine
(vt lk 17)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas
• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Soovitame ühendada kraani tugeva torustiku külge.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
torukatkesti (vt lk 19)
Mõõtude (vt lk 20)
Läbivooludiagramm (vt lk 20)
äravoolu surve
 väljavool
 väljavool
Varuosad (vt lk 21)
Valmiskomplekt (vt lk 22)
Kontrollsertifikaat (vt lk 24)

13
Latvian
Montāža
(skat. lpp. 17)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standar-
tiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Ieteikums - jaucējkrānu savienot ar cieta materiāla
caurulēm
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Caurules atdalītājs (skat. lpp. 19)
Izmērus (skat. lpp. 20)
Caurplūdes diagramma
(skat. lpp. 20)
brīva caurplūde
 Izteka
 Izteka
Rezerves daļas (skat. lpp. 21)
Komplekts (skat. lpp. 22)
Pārbaudes zīme (skat. lpp. 24)
Srpski
Montaža
(vidi stranu 17)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Preporučuje se priključivanje armature "fiksnom
instalacijom".
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Element za regulaciju pritiska u
cevi vazduhom (vidi stranu 19)
Mere (vidi stranu 20)
Dijagram protoka (vidi stranu 20)
slobodan protok
 izlaz
 izlaz
Rezervni delovi (vidi stranu 21)
Završni set (vidi stranu 22)
Ispitni znak (vidi stranu 24)

14
Norsk
Montasje
(se side 17)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Det anbefales å koble armaturen til en fast installert
rørledning.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Røravbryter (se side 19)
Mål (se side 20)
Gjennomstrømningsdiagram
(se side 20)
fri gjennomstrømning
 Utgang
 Utgang
Servicedeler (se side 21)
Ferdigsett (se side 22)
Prøvemerke (se side 24)
БЪЛГАРСКИ
Монтаж
(вижте стр. 17)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери
за транспортни щети.
• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Препоръчва се, арматурата да се свърже със
„здрава тръбопроводна система”.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C / 4 мин
Продуктът е разработен само за питейна вода!
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Тръбен прекъсвач (вижте стр. 19)
Размери (вижте стр. 20)
Диаграма на потока
(вижте стр. 20)
cвободен поток
 Извод
 Извод
Сервизни части (вижте стр. 21)
Готов набор (вижте стр. 22)
Контролен знак (вижте стр. 24)

15
Shqip
Montimi
(shih faqen 17)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet
për dëmtime nga transporti.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Rekomandohet montimi i armaturës me "tubacion
permanent".
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të
pijshëm!
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Ndërprerës i tubit (shih faqen 19)
Përmasat (shih faqen 20)
Diagrami i qarkullimit
(shih faqen 20)
rrjedhja e lirë
 Zbrazja
 Zbrazja
Pjesët e servisit (shih faqen 21)
Komplet i gatshëm (shih faqen 22)
Shenja e kontrollit (shih faqen 24)


(17)



. 
.

•
.
•
.
•
.
•
.

1 :
0,5 -0,1 :
1,6 :
(PSI 147 =10 =1)
60°C :
70°C /4:




(19)
(20)
(20)

 

 

(21)
(22).
(24)

16
Magyar
Szerelés
(lásd a oldalon 17)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.
• A vezetékeket és a csaptelepet az érvényes
szabványoknak megfelelően kell felszerelni, öblíteni
és ellenőrizni
• Az egyes országokban érvényes installációs
irányelveket be kell tartani.
• Ajánlatos a csaptelepet "szilárd csövezéssel"
csatlakoztatni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Csőmegszakító (lásd a oldalon 19)
Méretet (lásd a oldalon 20)
Átfolyási diagramm
(lásd a oldalon 20)
szabad átfolyás
 Kifolyó
 Kifolyó
Tartozékok (lásd a oldalon 21)
A kész szerelvény
(lásd a oldalon 22)
Vizsgajel (lásd a oldalon 24)
日本語
施工方法
(次のページを参照17)
安全上の注意
施工の際は手を挟んだり怪我をしないように、
手袋をはめてください。
給水・湯の圧力差は0.1(MPa)以 内としてくだ さ
い。
施工上の注意
• 製品の施工前に輸送でのダメージがないか確
認してください。
• 配管と水栓は、関連法規に従って施工、洗浄、お
よび試験を行ってください。
• 施工行う地域に適用される関連法規をお守りく
ださい。
• 水栓は「固定配管」で施工することをお勧めしま
す。
技術資料
使用圧力： 最大1MPa
推奨使用水圧： 0,1-0,5MPa
耐圧試験圧力： 1,6MPa
(1MPa=10bar=147PSI)
給湯温度： 最大60°C
お湯による高温消毒： 70°C/4分
この製品は飲料水での使用が前提となっています
(日本においては水道法に適合する飲料水)！
アイコン の 説 明
酢酸系シリコンをご使用にならないでくだ
さ い！
バキュームブレーカ 
(次のページを参照19)
寸法(次のページを参照20)
流量曲線図(次のページを参照20)
何も接続しない時の吐水
 吐水用取出口
 吐水用取出口
スペアパ ーツ(次のページを参照21)
化粧部(次のページを参照22)
認証について
(次のページを参照24)

17
1 2
3
4
SW 24 mm
Ø 54 mm
Ø 50 mm
Ø 4 mm
min. 80mm
2.
3.
110
Ø50
G1/2
G1/2
G1/2
G1/2
54Ø
max. 30
Ø4
Ø54Ø50
110
28,7
5
3,75
Armaturenfett
Grease
䀵滑油
1.
Montage

18
1.
2.
4.
3.
2.
1.
(1 Nm)
SW 5 mm
(5 Nm)
7
9
8
10
5 6
SW 30 mm
(12 Nm)

19
58192000
11a
11b
Rohrunterbrecher

20
bar
0612 18 24 30 36 42 48
MPa
0 0,2 0,4 0,6 0,8
Q = l/min
Q = l/sec
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
110
Ø50
G1/2
G1/2
G1/2
G1/2
54Ø
max. 30
Ø4
Ø54Ø50
110
28,75
3,75
12
Maße / Durchflussdiagramm
