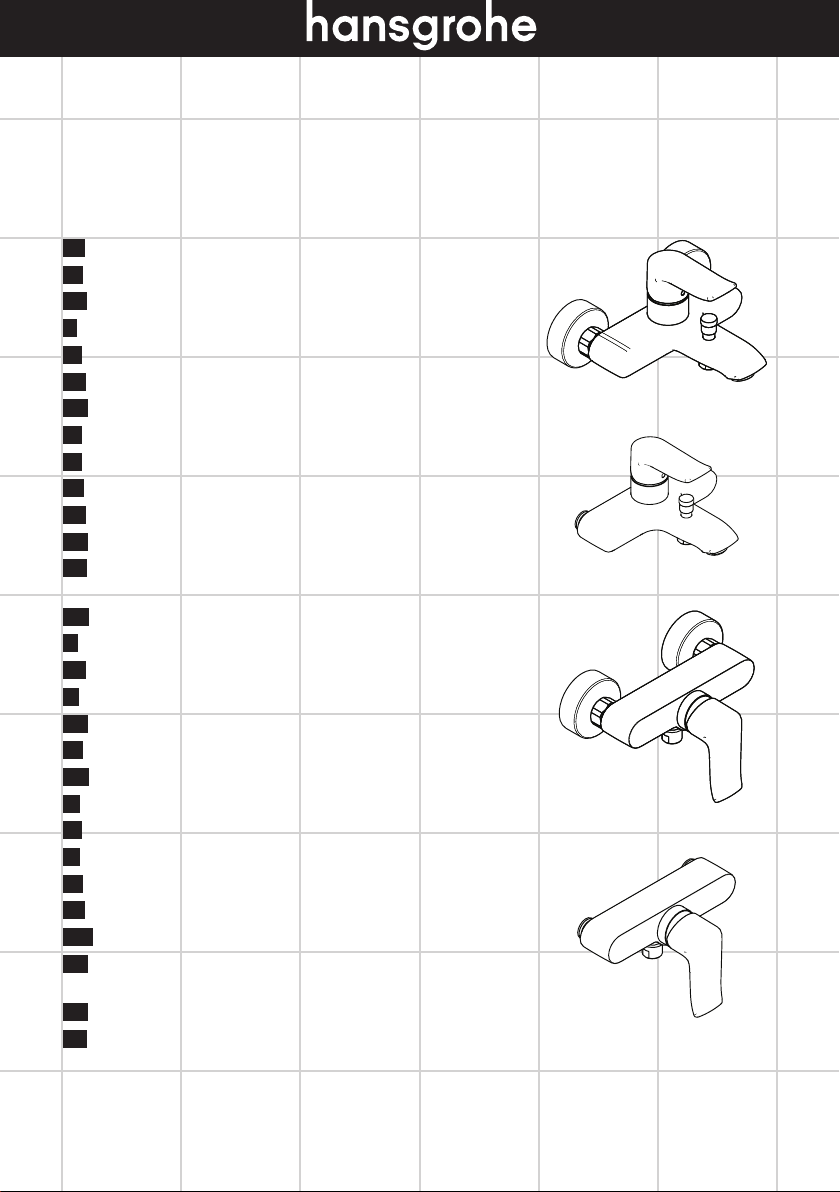

Hans Grohe Metris 31480000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 12
SK Návod na použitie / Montážny návod 13
ZH 用户手册/组装说明 14
RU Руководство пользователя / Инструкция по
монтажу 15
HU Használati útmutató / Szerelési útmutató 17
FI Käyttöohje / Asennusohje 18
SV Bruksanvisning / Monteringsanvisning 19
LT Vartotojo instrukcija / Montavimo instrukcijos 20
HR Upute za uporabu / Uputstva za instalaciju 21
TR Kullanım kılavuzu / Montaj kılavuzu 22
RO Manual de utilizare / Instrucţiuni de montare 23
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 24
SL Navodilo za uporabo / Navodila za montažo 26
ET Kasutusjuhend / Paigaldusjuhend 27
LV Lietošanas pamācība / Montāžas instrukcija 28
SR Uputstvo za upotrebu / Uputstvo za montažu 29
NO Bruksanvisning / Montasjeveiledning 30
BG Инструкция за употреба / Ръководство за
монтаж 31
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 33
AR  34
Metris
31480000
Metris
31482000
Metris
31680000
Metris
31683000

Montage siehe Seite 31
Deutsch
Symbolbeschreibung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Bedienung (siehe Seite 34)
Reinigung (siehe beiliegende
Broschüre)
Maße (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 36)
Serviceteile (siehe Seite 37)
Wartung (siehe Seite 39)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Der im Wannenmischer eingesetzte Umsteller (Typ
HC) ist als Einrichtung zur Absicherung gegen Rück-
saugung ausgeführt. Daher muss sich die Unterkante
des Umstellers min. 25 mm über dem höchstmöglichen
Schmutzwasserspiegel befinden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
Störung Ursache Abhilfe
Wenig Wasser -Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
2
Prüfzeichen (siehe Seite 40)

Montage voir pages 31
Français
Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Instructions de service (voir
pages 34)
Nettoyage (voir la brochure ci-
jointe)
Dimensions (voir pages 35)
Diagramme du débit
(voir pages 36)
Pièces détachées (voir pages 37)
Entretien (voir pages 39)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• L'inverseur (type HC) utilisé dans le mitigeur bain-
douche est conçu en tant que protection contre la
réaspiration. C'est la raison pour laquelle le bord infé-
rieur de l'inverseur doit se trouver au moins à 25 mm
au-dessus du niveau d'eau usée le plus haut possible.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Dysfonctionnement Origine Solution
Pas assez d´eau -Clapet anti-retour bloque -Changez le clapet antiretour
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s'allume
pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
3
Classification acoustique et
débit (voir pages 40)

Assembly see page 31
English
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 33)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Operation (see page 34)
Cleaning (see enclosed brochure)
Dimensions (see page 35)
Flow diagram
(see page 36)
Spare parts (see page 37)
Maintenance (see page 39)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The diverter (type HC) installed in the bath mixer is
designed as an anti-retraction device. For this reason,
the lower edge of the diverter must be at least 25 mm
above the highest possible dirty water level.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
Fault Cause Remedy
Insufficient water -check valve hasn't moved back -Exchange check valves
-Shower filter seal dirty -Clean filter seal between shower
and hose
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Shower filter seal dirty -Clean filter seal between shower
and hose
-check valve hasn't moved back -Exchange check valves
4
Test certificate (see page 40)

Montaggio vedi pagg. 31
Italiano
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Procedura (vedi pagg. 34)
Pulitura (vedi il prospetto accluso)
Ingombri (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 36)
Parti di ricambio (vedi pagg. 37)
Manutenzione (vedi pagg. 39)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il deviatore (tipo HC) impiegato nel miscelatore della
vasca è eseguito come dispositivo di sicurezza contro
un'aspirazione di riflusso. Pertanto il bordo inferiore
del deviatore deve trovarsi almeno 25 mm sopra il
livello massimo possibile dell'acqua sporca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Problema Possibile causa Rimedio
Scarsità d'acqua -Valvola antiriflusso non funziona cor-
rettamentet
-Sostituire la valvola antiriflusso
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra doc-
cia e flessibile
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda regolata
male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata dalla
doccetta
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra doc-
cia e flessibile
-Valvola antiriflusso non funziona cor-
rettamentet
-Sostituire la valvola antiriflusso
5
Segno di verifica (vedi pagg. 40)

Montaje ver página 31
Español

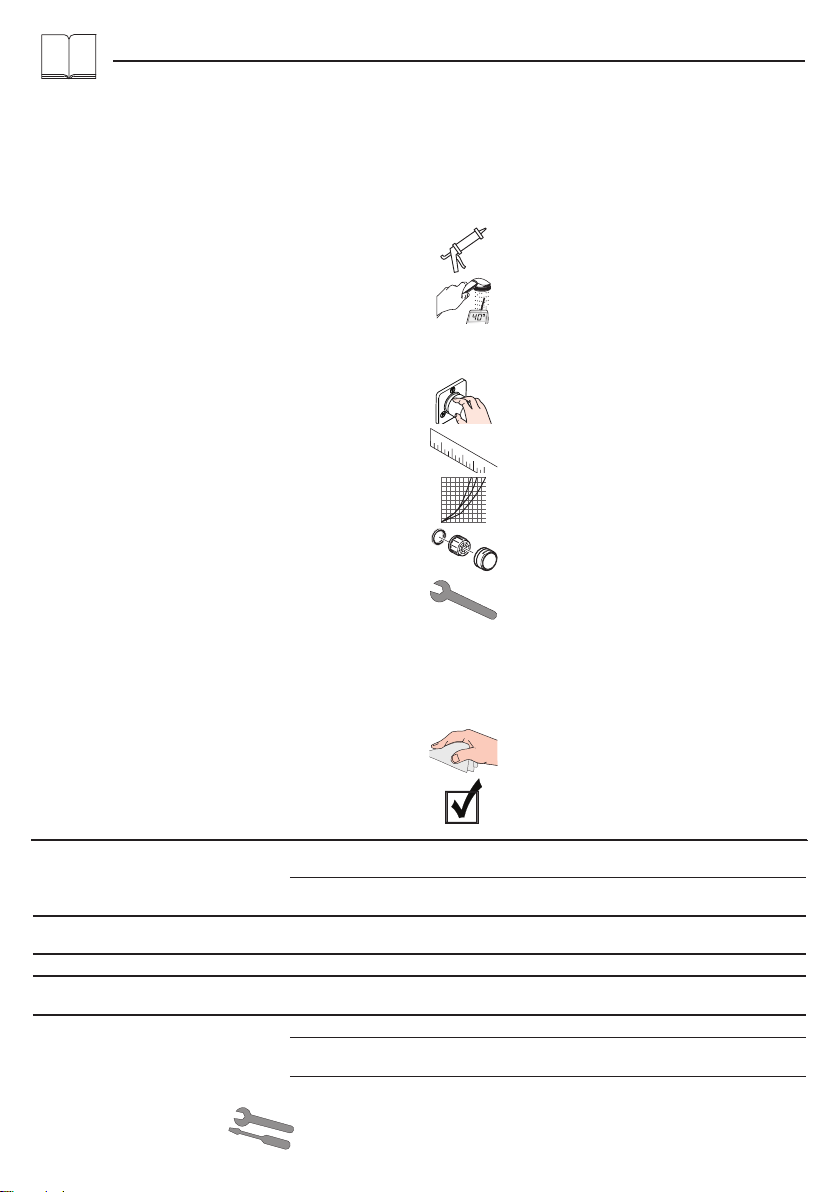

Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Manejo (ver página 34)
Limpiar (ver el folleto adjunto)
Dimensiones (ver página 35)
Diagrama de circulación
(ver página 36)
Repuestos (ver página 37)
Mantenimiento (ver página 39)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• El cambiador (tipo HC) integrado en la batería de
la bañera es un seguro contra la reabsorción. Por lo
tanto el borde inferior del cambiador debe encontrar-
se al menos a 25 mm sobre el nivel más alto posible
de agua usada.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Problema Causa Solución
Sale poca agua -válvula anti-retorno cerrada -cambiar válvula anti-retorno
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de cau-
dal de la teleducha
-quitar limitador de caudal
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
6
Marca de verificación (ver pági-
na 40)

Montage zie blz. 31
Nederlands

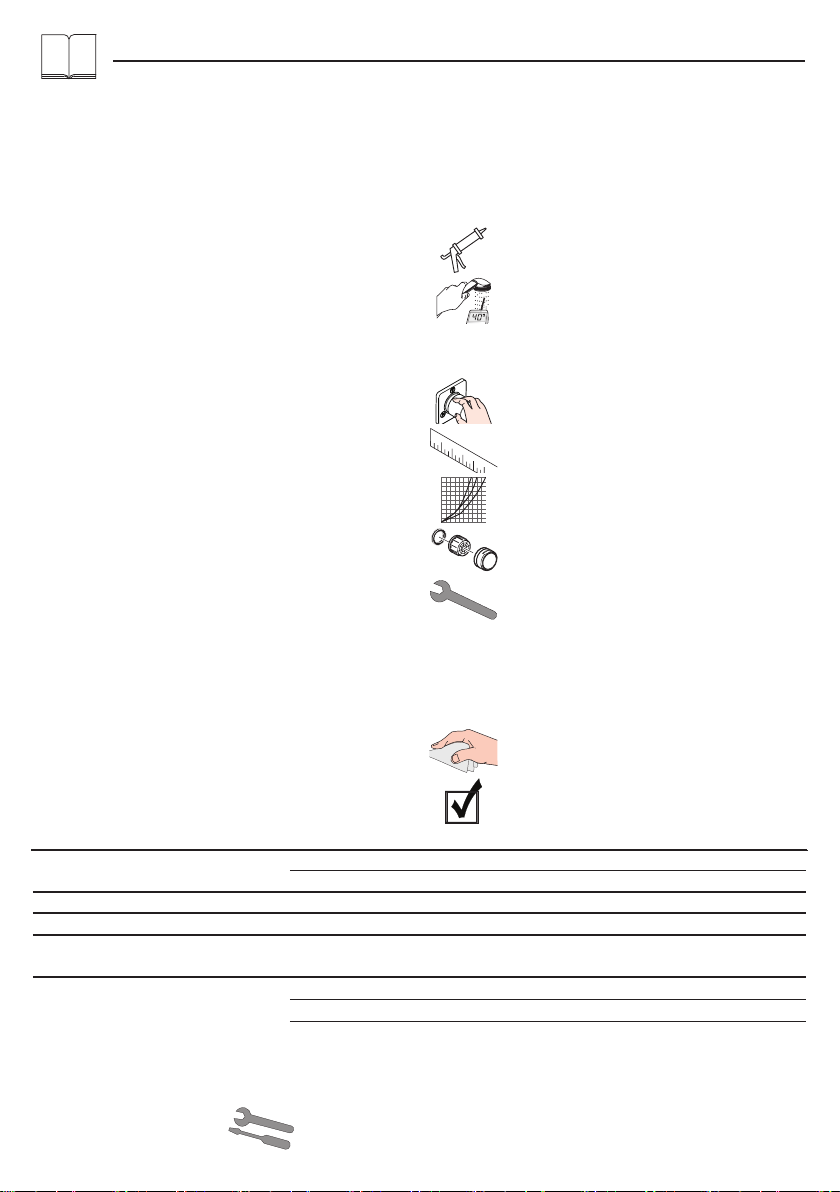

Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Bediening (zie blz. 34)
Reinigen (zie bijgevoegde bro-
chure)
Maten (zie blz. 35)
Doorstroomdiagram
(zie blz. 36)
Service onderdelen (zie blz. 37)
Onderhoud (zie blz. 39)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De in de badmengkraan gebruikte regelaar (type
HC) is uitgevoerd als inrichting ter beveiliging tegen
terugzuiging. Daarom moet de onderkant van de
regelaar zich min. 25 mm boven de hoogst mogelijke
vuilwaterspiegel bevinden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Storing Oorzaak Oplossing
Weinig water -Terugslagklep zit vast -Terugslagklep uitwisselen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
7
Keurmerk (zie blz. 40)

Montering se s. 31
Dansk
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Brugsanvisning (se s. 34)
Rengøring (se venligst den vedlagte
brochure)
Målene (se s. 35)
Gennemstrømningsdiagram
(se s. 36)
Reservedele (se s. 37)
Service (se s. 39)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Omstilleren (type HC), som er integreret i blanderen,
er konstrueret som sikring mod retursugning. Derfor
skal omstillerens underkant være mindst 25 mm over
det højst mulige snavsevandsniveau.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Fejl Årsag Hjælp
For lidt vand -Kontraventilen hænger -Udskift kontraventil
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
8
Godkendelse (se s. 40)

Montagem ver página 31
Português
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 33)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Funcionamento (ver página 34)
Limpeza (consultar a seguinte
brochura)
Medidas (ver página 35)
Fluxograma
(ver página 36)
Peças de substituição (ver página
37)
Manutenção (ver página 39)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• O inversor (tipo HC), utilizado na misturadora de
monobloco para banheira, funciona como proteção
contra reaspiração. Por este motivo, o bordo inferior
do inversor deve situar-se pelo menos 25 mm acima
do nível máximo da água suja.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Falha Causa Solução
Água insuficiente -Válvula anti-retorno está presa -Trocar a válvula anti-retorno
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi
retirado
-Retirar o limitador de caudal
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
9
Marca de controlo (ver página
40)

Montaż patrz strona 31
Polski
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Obsługa (patrz strona 34)
Czyszczenie (patrz dołączona
broszura)
Wymiary (patrz strona 35)
Schemat przepływu
(patrz strona 36)
Części serwisowe (patrz strona 37)
Konserwacja (patrz strona 39)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przełącznik (typu HC), zastosowany w mieszaczu
wannowym, został zaprojektowany jako sprzęt do
zabezpieczenia przed zasysaniem wstecznym. Z
tego względu, dolna krawędź przełącznika musi się
znajdować co najmniej 25 mm ponad najwyższym
możliwym poziomem brudnej wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Usterka Przyczyna Pomoc
Mała ilość wody -Zablokowane zabezpieczenie przed
przepływem zwrotnym -Wymienić zabezpieczenie przed prze- pływem zwrotnym
-Zabrudzona uszczelka z sitkiem w
prysznicu -Oczyścić uszczelkę z sitkiem pomię- dzy prysznicem a wężem
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicznik
ciepłej wody -Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody nie
załącza się -Dławik przepływu nie został usunięty z prysznica ręcznego -Usunąć dławik z prysznica ręcznego
-Zabrudzona uszczelka z sitkiem w
prysznicu -Oczyścić uszczelkę z sitkiem pomię- dzy prysznicem a wężem
-Zablokowane zabezpieczenie przed
przepływem zwrotnym -Wymienić zabezpieczenie przed przepływem zwrotnym
10
Znak jakości (patrz strona 40)

Montáž viz strana 31
Česky
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Ovládání (viz strana 34)
Čištění (viz přiložená brožura)
Rozmìry (viz strana 35)
Diagram průtoku
(viz strana 36)
Servisní díly (viz strana 37)
Údržba (viz strana 39)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Přepínač vanové baterie (typu HC) je koncipován jako
zařízení bránící zpětnému sání. Proto se musí spodní
hrana přepínače nacházet alespoň 25 mm nad
nejvyšší možnou hladinou znečištěné vody.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Porucha Příčina Odstranění
Málo vody -Zpětný ventil je zablokován -Vyměnit zpětný ventil
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
11
Zkušební značka (viz strana 40)

Montáž viď strana 31
Slovensky
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Obsluha (viď strana 34)
Čistenie (nájdete v priloženej
brožúre)
Rozmery (viď strana 35)
Diagram prietoku
(viď strana 36)
Servisné diely (viď strana 37)
Údržba (viď strana 39)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Prestavovač (typ HC) použitý vo vaňovom zmieša-
vači je vyhotovený ako zariadenie na zaistenie proti
spätnému nasávaniu. Preto sa musí spodná hrana
prestavovača nachádzať min. 25 mm nad najvyššie
možnou hladinou znečistenej vody.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Porucha Príčina Pomoc
Málo vody -Obmedzovač spätného nasatia je
zablokovaný -Vymeniť obmedzovač spätného nasatia
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny -Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu -Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
-Obmedzovač spätného nasatia je
zablokovaný -Vymeniť obmedzovač spätného nasatia
12
Osvedčenie o skúške (viď strana
40)

安装 参见第页 31
中文
符号说明
请勿使用含有乙酸的硅！
调节 (参见第页33)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
操作 (参见第页34)
清洗 (附有小手册)
大小 (参见第页35)
流量示意图
(参见第页36)
备用零件 (参见第页37)
保养 (参见第页39)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 安装在浴缸龙头中的分水器装置（HC型）用于
防止水流回吸。所以分水器装置下边缘必须至少
高于脏水水位线25mm。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
问题 原因 补救
龙头出水量小 -单向阀装反 -正确安装单向阀
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有去除 -去除流量限制器
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
-单向阀装反 -正确安装单向阀
13
检验标记 (参见第页40)

Монтаж см. стр. 31
Русский
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Эксплуатация (см. стр. 34)
Очистка (см прилагаемая брошю-
ра)
Размеры (см. стр. 35)
Схема потока
(см. стр. 36)
Κомплеκт (см. стр. 37)
Техническое обслуживание
(см. стр. 39)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Переключатель, используемый в смесителе ванной
(тип HC), представляет из себя устройство, обеспе-
чивающее защиту от отсоса. Поэтому нижний край
переключателя должен быть расположен минимум 25
мм максимально возможным уровнем грязной воды.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой
воды!
Неисправность Причина Устранение неисправности
недостаточный давление (если устан
напор воды)
-Клапан обратного тока заедает -Замените клапаны обратного тече-
ния
-Фильтр душа загрязнен -Очистить фильтр
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды слишком
низкая
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горячей
воды
Проточный нагреватель не включа-
ется
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного те-
чения
14
Знак технического контроля
(см. стр. 40)

Szerelés lásd a oldalon 31
Magyar
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Használat (lásd a oldalon 34)
Tisztítás (lásd a mellékelt brosúrát)
Méretet (lásd a oldalon 35)
Átfolyási diagramm
(lásd a oldalon 36)
Tartozékok (lásd a oldalon 37)
Karbantartás (lásd a oldalon 39)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A kádtöltő keverő csaptelepbe behelyezett átállító
(HC típus) visszaszívás elleni biztosító berendezésként
van kivitelezve. Ezért az átállító alsó peremének min.
25 mm-rel a lehetséges legmagasabb szennyvízszint
fölött kell lennie.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Hiba Ok Megoldás
Kevés víz -A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése java-
solt.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell
tisztítani
Nehezen nyitható a csap. -A kerámiabetét meghibásodott, elvíz-
kövesedett. -A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul van
beállítva. -A melegvíz szabályozót újra be kell állítani.
Az átfolyós vízmelegítő nem kapcsol
be. -Nincs kiszerelve a zuhanyrózsából a vízmennyiség szabályozó. -El kell távolítani a vízmennyiség sza- bályozót.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell
tisztítani
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése java-
solt.
15
Vizsgajel (lásd a oldalon 40)

Asennus katso sivu 31
Suomi
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Käyttö (katso sivu 34)
Puhdistus (katso oheinen esite)
Mitat (katso sivu 35)
Virtausdiagrammi
(katso sivu 36)
Varaosat (katso sivu 37)
Huolto (katso sivu 39)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Kylpyammeen sekoittimessa käytetty säädin (tyyppi
HC) on malliltaan sellainen, että se suojaa takaisi-
nimulta. Sen vuoksi säätimen alareunan täytyy olla
vähintään 25 mm likaveden korkeimman mahdollisen
tason yläpuolella.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!
Häiriö Syy Toimenpide
Vähän vettä -Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
16
Koestusmerkki (katso sivu 40)

Montering se sidan 31
Svenska
Symbolbeskrivning
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Hantering (se sidan 34)
Rengöring (se den medföljande
broschyren)
Måtten (se sidan 35)
Flödesschema
(se sidan 36)
Reservdelar (se sidan 37)
Skötsel (se sidan 39)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Omkastaren (modell HC) som sitter i karblandaren är
utformad som säkerhetsanordning mot baksug. Därför
måste omkastarens underkant befinna sig min. 25 mm
över den högsta möjliga smutsvattennivån.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Störning Orsak Åtgärd
För lite vatten -Backventil är defekt -Byt backventil
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
Varmvattenberedare slår ej på -Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
-Backventil är defekt -Byt backventil
17
Testsigill (se sidan 40)

Montavimas žr. psl. 31
Lietuviškai
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Eksploatacija (žr. psl. 34)
Valymas (žr. pridedamoje brošiū-
roje)
Išmatavimai (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 36)
Atsarginės dalys (žr. psl. 37)
Techninis aptarnavimas (žr. psl.
39)
Atbulinio vožtuvo apsauga privalo būti tikri-
nama reguliariai (mažiausiai kartą per metus
pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Vonios maišytuve esantis perjungiklis (HC tipo) veikia
kaip apsauga nuo atgalinio siurbimo. Todėl perjun-
giklio apatinis kraštas tyru būti bent 25 mm virš aukš-
čiausio galimo nešvaraus vandens pakilimo taško.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Gedimas Priežastis Priemonė
Per maža srovė -Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens temperatūra -Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia -Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
18
Bandymo pažyma (žr. psl. 40)

Sastavljanje pogledaj stranicu 31
Hrvatski
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Upotreba (pogledaj stranicu 34)
Čišćenje (se u priloženoj brošuri)
Mjere (pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 36)
Rezervni djelovi (pogledaj strani-
cu 37)
Održavanje (pogledaj stranicu 39)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Selektor (tip HC) ugrađen u miješalici za kadu konstru-
iran je kao element zaštite od povratnog usisavanja.
Zato se donji rub selektora mora nalaziti najmanje 25
mm iznad najviše moguće razine prljave vode.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Greška Uzrok Otklanjanje
Nedovoljno vode -Nepovratni ventil se nije vratio u počet-
ni položaj
-Zamijenite nepovratni ventil
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura tople vode -Limiter vruće vode nije dobro podešen -Podesite limiter vruće vode
Protočni bojler ne radi -Limiter protoka u ručnom tušu nije
odstranjen
-Odstranite limiter protoka
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
-Nepovratni ventil se nije vratio u po-
četni položaj
-Zamijenite nepovratni ventil
19
Oznaka testiranja (pogledaj
stranicu 40)

Montajı bakınız sayfa 31
Türkçe
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 33)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Kullanımı (bakınız sayfa 34)
Temizleme (birlikte verilen broşür)
Ölçüleri (bakınız sayfa 35)
Akış diyagramı
(bakınız sayfa 36)
Yedek Parçalar (bakınız sayfa 37)
Bakım (bakınız sayfa 39)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Tekne karıştırıcısına yerleştirilmiş değiştirici (tip HC),
geri emişe karşı sigorta tertibatı olarak tasarlanmıştır.
Bu nedenle değiştiricinin alt kenarı, mümkün olan
en yüksek kirli su seviyesinin en az 25 mm üstünde
olmalıdır.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
arıza sebep yardım
Az su geliyor -Çek valf çalışmıyor olabilir -Çek valfı değiştirin
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortu-
mu yıkayın
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Sıcak suyun derecesi çok düşük -Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor -El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
-Akım limitleyiciyi el duşundan çı-
kartın
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortu-
mu yıkayın
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
20
Kontrol işareti (bakınız sayfa 40)
