Hans Grohe AXOR Montreux 16535 Series User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR Montreux
16536XX1
AXOR Montreux
16535XX1

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 1.2 GPM (5.4 L/min)
Hole size in mounting surface
valves 1¼" (32 mm)
spout 1⅜" (36 mm)
Max. depth of mounting surface 1⅝" (40 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
⁄ Inspect this faucet thoroughly before installation.
Claims for shipping damage made after installation
will not be honored.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
This faucet requires ½" hot and cold supply
lines (not included).

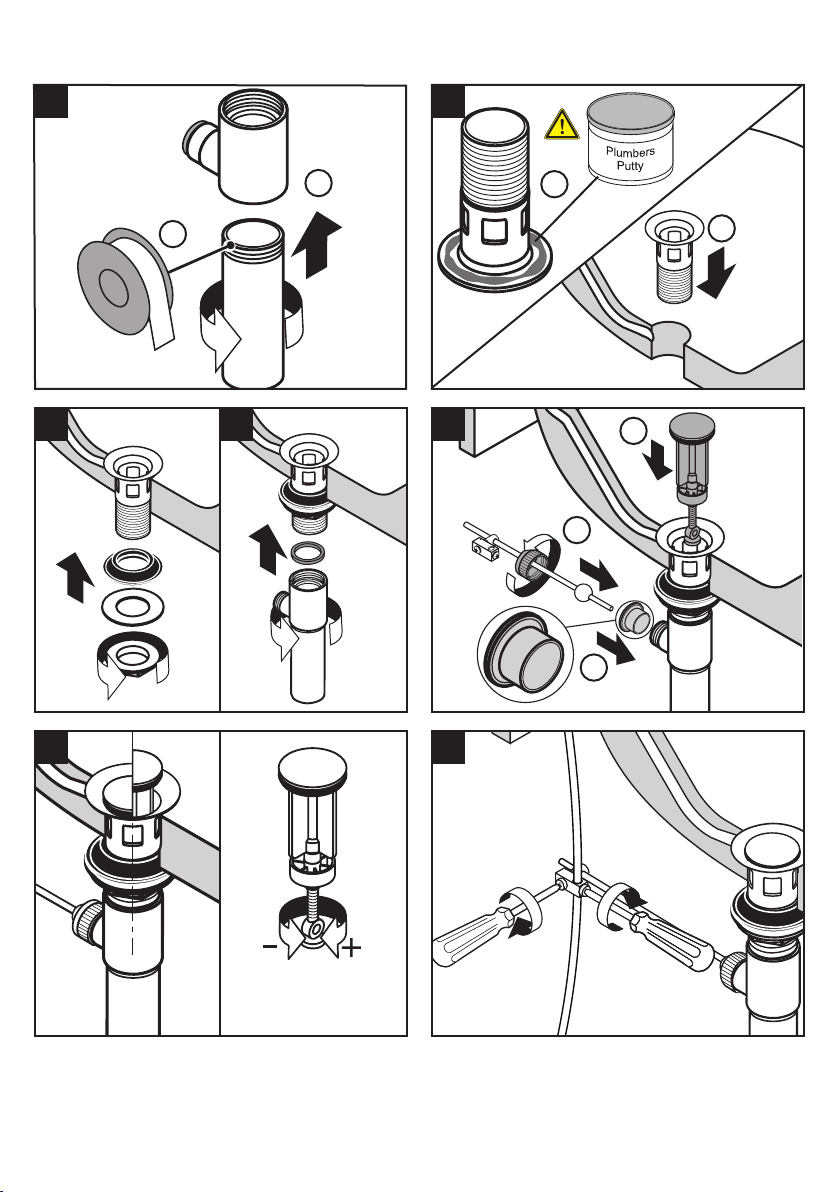

⁄ The drain is suitable for most, but not all, lavatory
sinks sold in the United States and Canada. The
drain is intended for use in a sink with an overflow.
If your sink does not have an overflow, or if this
drain is too small for the hole in your sink, please
refer to the instructions included with the sink. Some
sinks include special drain installation instructions
and/or parts. Others require the use of a specialty
drain. Hansgrohe is not respnsible for the cost of a
specialty drain.
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
FRANAIS
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 1.2 GPM (5.4 L/min)
Dimension du trou dans la surface de montage
robinets 1¼" (32 mm)
bec 1⅜" (36 mm)
Profondeur maximale de 1⅝" (40 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Avant son montage, s’assurer que le produit n’a subi
aucun dommage pendant le transport Après le mon-
tage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
Ce robinet requiert des conduites
d’alimentation d’eau chaude et d’eau froide
de ½ po (non comprises).
⁄ Ce drain est adapté à la plupart, mais pas à
l'ensemble, des éviers vendus aux États-Unis et au
Canada. Ce drain est prévu pour un évier avec trop-
plein. Si votre évier ne dispose pas d'un trop-plein,
ou si ce drain est trop petit pour le trou dans l'évier,
consultez les instructions fournies avec l'évier.
Certains éviers comprennent des instructions spécia-
les d'installation d’évier et/ou de pièces. D'autres
nécessitent l'utilisation d'un drain spécial.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est req-
uis si vous commandez des pièces sous garantie.

4
ESPAÑOL
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 1.2 GPM (5.4 L/min)
Tamaño del orificio en la superficie de montaje
válvulas 1¼" (32 mm)
surtidor 1⅜" (36 mm)
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la insta-
lación no se reconoce ningún daño de transporte o
de superficie.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
Este grifo requiere tuberías de suministro de
agua caliente y fría de ½" (no incluidas).
⁄ Este drenaje es adecuado para la mayoría de los
lavabos vendidos en Estados Unidos y Canadá,
pero no para todos. Este drenaje debe ser usado
en un lavabo con desborde. Si su lavabo no posee
desborde, o si este drenaje es demasiado pequeño
para el agujero en el lavabo, consulte las instruc-
ciones incluidas con el lavabo. Algunos lavabos
incluyen instrucciones especiales para la instalación
del drenaje o sus piezas. Otros requieren el uso de
un drenaje especial.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.

5
TOOLS REQUIRED / OUTILS REQUIS /
HERRAMIENTAS ÚTILES
AXOR Montreux
16535XX1
AXOR Montreux
16536XX1
88509000
9 mm
10 mm
16 mm
19 mm
23
°
2⅞"
(73 mm)
5⅝" (143 mm)
4⅞" (123 mm)
4⅞" (123 mm)
4" (100 mm) 4" (100 mm)
Ø1¼"
(32 mm)
max. 1⅝" (40 mm)
Ø1⅛"
(28 mm)
Ø1¼" (32 mm)
Ø1⅜" (36 mm)Ø1¼" (32 mm)
Ø2"
(50 mm)
Ø2"
(50 mm)
1⅛" (28 mm)
23
°
Ø1¼"Ø1⅜"Ø1¼"
5⅝" (143 mm)
4⅞" (123 mm)
4⅞" (123 mm)
4" (100 mm) 4" (100 mm)
max. 1⅝" (40 mm)
Ø1⅛"
(28 mm)
Ø2"
(50 mm)
Ø2"
(50 mm)
Ø1¼"
(32 mm)
1⅛" (28 mm)
2¾"
(70 mm)
Ø1¼"
(32 mm
)
Ø2¼"
(57 mm)
3½"
(89 mm)
4⅝"
(117 mm)
Ø1¼"
(32 mm
)

6
INSTALLATION / INSTALLATION / INSTALACIÓN
Place the spout and sealing ring on the mounting surface.
Install the fiber washer, metal washer, and mounting nut.
Tighten the mounting nut.
Placez le bec sur la surface de montage.
Installez la rondelle en fibre, la rondelle métalilique, et
l’écrou de montage sur le bec.
Serrez l’écrou de montage.
Apoye el suministro en la superficie de montaje.
Instale la arandela de fibra, la arandela metálica y la
tuerca de montaje el surtidor.
Apriete la tuerca de montaje.
Tighten the screws.
Serrez les vis.
Apriete los tornillos.
2.2 ft-lb
3 Nm
1
2
1
3
2

7
Install the mounting nut, metal washer, and fiber washer on
the valve.
For proper operation of the faucet, the hot valve must be
on the left, and the cold valve must be on the right.
Push the valve up through the hole in the mounting surface.
Install the stop ring and mounting ring.
Installez l’écrou de montage, la rondelle métallique et la
rondelle en fibre sur la valve.
Installez la valve de l’eau chaude à gauche et celle de
l’eau froide à droite.
Poussez la valve vers le haut au travers du trou de la
surface de montage.
Installez la bague de retenue sur la valve. Installez l’an-
neau de montage.
Coloque la tuerca de montaje y las arandelas metálica y
de fibra en la válvula.
Para que el grifo funcione correctamente, el suministro de
agua caliente debe estar a la izquierda y el de agua fría
a la derecha.
Inserte la válvula hacia arriba a través de la superficie de
montaje.
Instale el aro de sellado y el aro de montaje.
3
4
1
2

8

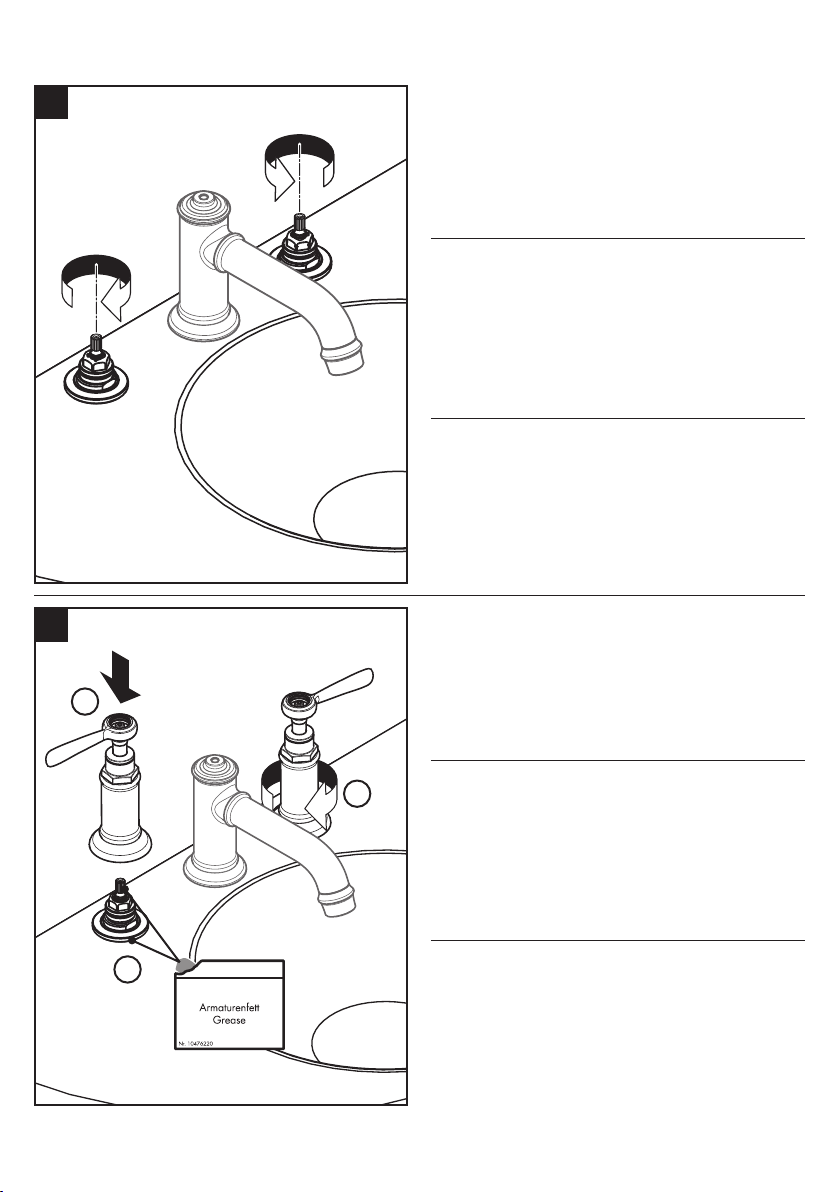

Turn the valve stems to the “off” position.
Lightly lubricate the valve stems and the threads on the
mounting plates using white plumbers grease.
Place the handle over the valve. Thread the flange to the
mounting ring.
Fermez les valves.
Lubrifiez légèrement les tiges et les filets sur les plaques de
montage en utilisant de la graisse de plomberie blanche.
Installez les poignées. Tournez la cloche de la poignée
dans le sens horaire pour qu’elle se visse sur la tige de la
valve.
Gire los vástagos de las válvulas a la posición cerrada.
Lubrique ligeramente las vástagos y las roscas en las
placas de montaje con grasa blanca para plomería.
Instale las manijas.
Fije la manija a la válvula girando el escudo en sentido
horario.
5
6
1
3
2

9
Rest the valve on the mounting surface.
Inspect the alignment of the handles.
Déposez la valve sur la surface de montage.
Vérifiez l’alignement des poignées.
Apoye la válvula en la superficie de montaje.
Inspeccione la alineación de las manijas.
7
8

10

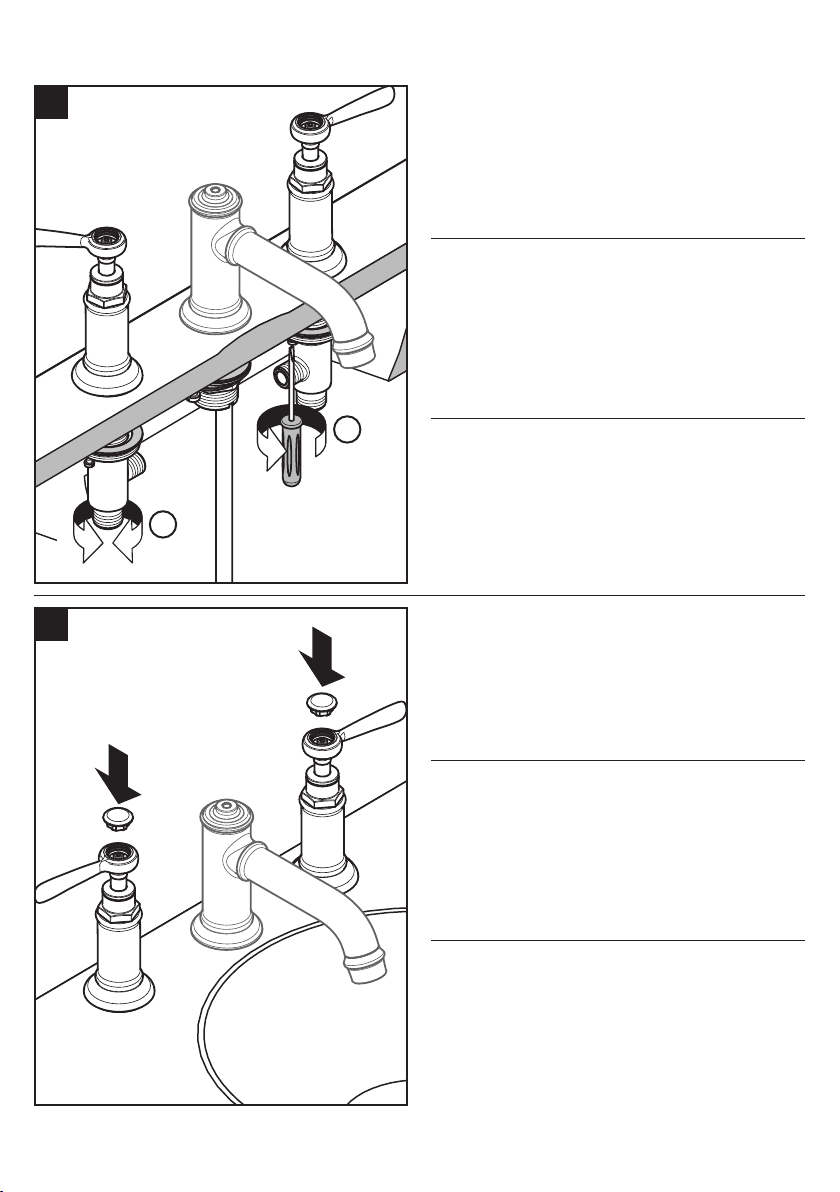

If it is not satisfactory, rotate the valve slightly.
Tighten the mounting nut.
Tighten the tensioning screws.
Install the index caps on the hot and cold handles.
S’il ne convient pas, deserrez les vis et tournez le robinet.
Serrez l’écrou de montage.
Serrez les vis.
Installez les bouchons d’eau chaude et d’eau froide.
Si no es satisfactoria, gire la válvula.
Apriete la tuerca de montaje.
Apriete los tornillos.
Instale los botones de agua caliente y fría.
2.2 ft-lb
3 Nm
9
10
1
2
