Hans Grohe Metropol E 14470 Series User manual

Montageanleitung
Metropol E
14470XXX
Metropol E
14670XXX
Metropol E
14474000
Metropol E
14674000

2
S-AnschlussRaccord-SS-unionRaccordiAcometidaAanslutningenEksenteranslutningenExcêntrico esféricoPrzyłącze SetážkaetážkaS形接头
S-образное подключениеZ-csatlakozásEpäkeskoliitinS-anslutningEkscentrinė jungtisS-spojS bağlantıRacord S.Σύνδεση σχήματος S
Reinigung:
Warmwasserbegrenzung:
    S
   
 
   
        
    
  :
   
      

S-priključekS-ühendusS savienojumsS-priključakS-tilkobling S-изводLidhja Smin.
32 mm
*Silikon
max.
37 mm
max.
5 mm
*SilikonSilikon (essigsäurefrei!)Silicone (sans acide acétique!)Silicone (free from acetic acid!)Silicone (esente da acido acetico!)Silicona (¡libre de ácido acético!)Silicone (azijnzuurvrij!)Silikone (eddikesyre-fri)Silicone (sem ácido acético)Silikon (neutralny)Silikon (bez kyseliny octové!)Silikon (bez kyseliny octovej!)硅胶（不含醋酸）
Силикон (не содержит уксусной кислоты!)Szilikon (ecetsavmentes!)Silikoni (etikkahappovapaa!)Silikon (fri från ättiksyra!)Silikonas (be acto rūgšties!)Silikon (ne sadrži kiseline)Silikon (asetik asit içermeyen)Silicon (fără acid acetic!)Σιλικόνη (δίχως οξικό οξύ!)
Reinigung:
Warmwasserbegrenzung:
    
)   (!
 
   
        
    
  :
   
      

Silikon (brez ocetne kisline)Silikoon (äädikhappeta!)Silikons (etiķskābi nesaturošs!)Silikon (ne sadrži sirćetnu kiselinu!)Silikon (uten eddiksyre)Силикон (без оцетна киселина!)Silikon (pa acid uthulle!)

3

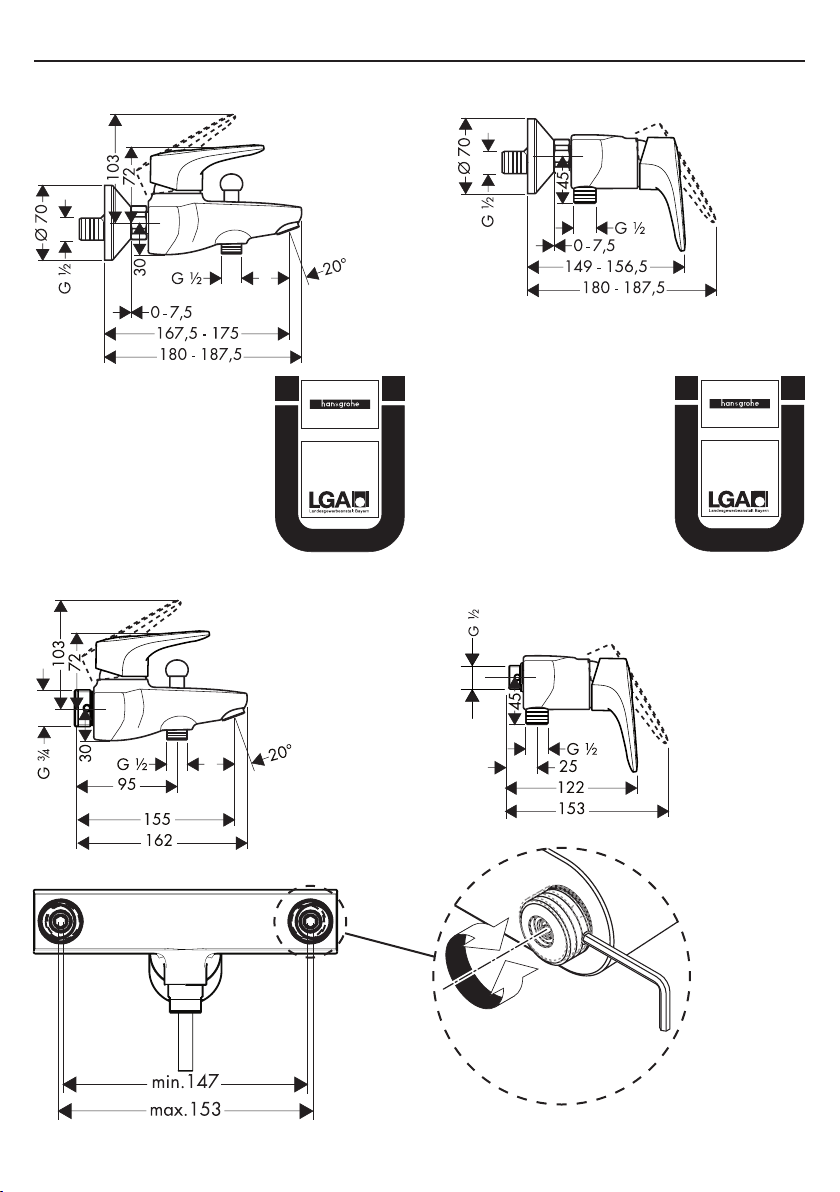

14470XXX 14670XXX
14474000 14674000
SW 2,5 mm
DIN 4109
P-IX 9874/IA
14670000
DIN 4109
PA-IX 9873/IBB
14474000

4
3
2
9
87
5
64
1
14
14470XXX / 14474000
10
14670XXX / 14674000
2
3
10
1
14
4
13
11
12
11

5
Achtung! Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden.MontageZulaueitungen fachgerecht durchspülen.S-Anschlüsse montieren und ausrichten.Armatur mit Dichtungen festschrauben.Große Druckunterschiede zwischen den Kalt- und Warm-wasseranschlüssen müssen ausgeglichen werden.BedienungDurch Anheben des Gries wird der Mischer geönet.Schwenkung nach links = warmes Wasser.Schwenkung nach rechts = kaltes Wasser.14470XXX/14474000: Umstellen zur Handbrause durch Ziehen am runden Knopf auf der Oberseite des Auslaufs. Die Rückstellung erfolgt nach Schließen des Gries automatisch.Technische DatenBetriebsdruck: max. 1 MPaEmpfohlener Betriebsdruck: 0,1 - 0,5 MPaPrüfdruck: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Heißwassertemperatur: max. 80° CEmpfohlene Heißwassertemperatur: 65° CAnschlussmaße: 150 ± 16 mmAnschlüsse: kalt rechts - warm linksDurchussleistung bei 0,3 MPa ca. 20 l/minEigensicher gegen Rückießen1.2.3.Einhandmischer mit Warmwasserbegrenzung, Justierung siehe Seite 41.In Verbindung mit Durchlauferhitzern ist eine Warmwas-sersperre nicht notwendig.Hansgrohe Einhandmischer können in Verbindung mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden wenn der Fließdruck mindestens 0,15 MPa beträgt.Achtung!Rückussverhinderer müssen gemäß DIN EN 1717 regel-mäßig in Übereinstimmung mit nationalen oder regionalen Bestimmungen (DIN 1988 einmal jährlich) auf ihre Funk-tion geprüft werden.Serviceteile (siehe Seite 4)Gri 14094000Kappe 96656000Mutter 96690000Kartusche kpl. 92730000Rosette 14470000/14670000 96467000S-Anschluss 14470000/14670000 94140000Luftsprudler kpl. 13914000Umsteller kpl. 94077000Zugknopf 94078000Rückussverhinderer 94074000Sicherungsschraube 96059000Mutter 96157000Hülse 97738000Gristopfen 96338000XXX = Farbcodierung000 chrom090 chrom/gold-optik1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀DeutschStörungUrsacheAbhilfe Wenig Wasser- Siebdichtung der Brause verschmutzt- Rückussverhinderer sitzt fest- Luftsprudler verkalkt, verschmutzt- Siebdichtung zwischen Brause und Schlauch reinigen- Rückussverhinderer austauschen- Luftsprudler reinigen / austauschen Armatur schwergängig- Kartusche defekt, verkalkt- Kartusche austauschen Armatur tropft- Kartusche defekt- Kartusche austauschen Zu niedere Warmwassertemperatur- Warmwasserbegrenzung falsch eingestellt- Warmwasserbegrenzung einstellen Durchlauferhitzer schaltet nicht ein- Drossel in der Handbrause nicht ausgebaut- Schmutzfangsiebe verschmutzt- Rückussverhinderer sitzt fest- Drossel aus der Handbrause entfernen- Schmutzfangsiebe reinigen / austauschen- Rückussverhinderer austauschen

6
Attention: La robinetterie doit être installée, rincée et contrôlée conformément aux normes valables.MontagePurger les conduites d’alimentation.Monter les raccords.Visser la robinetterie avec les jointsIl est conseillé d’équilibrer les pressions de l’eau chaude et froide.Instructions de serviceEn levant ou baissant l’étrier de commande on actionne l’ouverture ou la fermeture du mitigeur.Tournant sur la droite = eau froide,tournant sur la gauche = eau chaude.14470XXX/14474000: Pour l’inversion vers la douchette tirer le bouton au-dessus du bec. L’inverseur revient auto-matiquement après la fermeture d’eau.Informations techniquesPression de service autorisée: max. 1 MPaPression de service conseillée: 0,1 - 0,5 MPaPression maximum de contrôle: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Température max. d’eau chaude: max. 80° CTempérature recommandée: 65° CDimension d´arrivée: 150 ± 16 mmRaccordement: froide à droite chaude à gauche entr’axeDébit à 0,3 MPa ca. 20 l/minAvec dispositif anti-retour1.2.3.Mitigeur avec limitation de la température: consulter la page 41 pour le réglageUne limitation de la température n’est pas nécessaire quand le mitigeur est alimenté par un chauffe-eau in-stantané.Les mitigeurs monocommandes Hansgrohe fonctionnent également en association à des chaue-eau à commande hydraulique ou thermique à condition que la pression soit au minimum de 0,15 MPa.Attention!Les clapets anti-retour doivent être examinés régulièrement conformément à la norme EN 1717 ou conformément aux dispositions nationales ou régionales quant à leur fonction (au moins une fois par an).Pièces détachées (voir page 4)poignée 14094000capot sphérique 96656000écrou 96690000cartridge cpl. 92730000rosace 14470000/14670000 96467000Raccord-S 14470000/14670000 94140000aérateur cpl. 13914000inverseur cpl. 94077000bouton d’inverseur 94078000clapet anti-retour 94074000vis 96059000écrou 96157000douille 97738000cache vis 96338000XXX = Couleurs000 chromé090 chromé/or l’optique1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀FrançaisDysfonctionnementOrigineSolution Pas assez d´eau- Joint-ltre de douchette encrassé- Clapet anti-retour bloque- aérateur entartré ou encrassé- Nettoyer le joint-ltre entre la douchette et le exible- Changez le clapet antiretour- Nettoyer l' aérateur ou le changer éventuellement Dureté de fonctionnement- Cartouche défectueuse, entartrée- Changer le cartouche Le mitigeur goutte- Cartouche défectueuse- Changer le cartouche Température d'eau chaude trop basse, pas d´eau froide- Limiteur de température mal positionné- Positionner le limiteur de température La chaue-eau instantané ne s'allume pas- Réducteur de débit non démonté- Filtres encrassés- Clapet anti-retour bloque- Démonter le réducteur de débit de la douchette- Nettoyez / changez les ltres- Changez le clapet antiretour

7
Important! The tting must be installed, ushed and tested after the valid norms.AssemblyFlush through the supply pipes.Mount the S - unions and align them.Fasten the mixer with the washers.The hot and cold supplies must be of equal pressures.OperationThe mixer is activated by lifting the lever handle.Turning to the left = warmer water, turning to the right = cooler water.14470XXX/14474000: The ow is changed from bath to shower function by pulling the knob at the upper side of the spout. After shutting o the water ow, the mixer returns automatically to the bath function.Technical DataOperating pressure: max. 1 MPaRecommended operating pressure: 0,1 - 0,5 MPaTest pressure: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Hot water temperature: max. 80° CRecommended hot water temp.: 65° CCentre distance: 150 ± 16 mmConnections: cold right - hot leftRate of ow by 0,3 MPa: ca. 20 l/minanti-pollution function1.2.3.To adjust the hot water limiter on single lever mixers, please see page 41.No adjustment is necessary when using a continuous ow water heater.Hansgrohe single lever mixers can be used together with hydraulically and thermically controlled continuous ow heaters if the ow pressure is at least 0,15 MPa.Important!The non return valves must be checked regularly according to DIN EN 1717 in accordance with national or regional regulations (at least once a year).Spare parts (see page 4)handle 14094000ange 96656000nut 96690000cartridge cpl. 92730000ange 14470000/14670000 96467000S-union 14470000/14670000 94140000aerator cpl. 13914000selector assy 94077000diverter knob 94078000non return valve 94074000locking screw for handle 96059000nut 96157000sleeve 97738000screw cover 96338000XXX = Colors000 chrome plated090 chrome plated/gold plated1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀EnglishFaultCauseRemedy Insucient water- Shower lter seal dirty- Non return valve hasn't moved back- Aerator calcied, dirty- Clean lter seal between shower and hose- Exchange non return valves- Clean aerator, replace as necessary Mixer sti- Cartridge defective, calcied- Exchange cartridge Mixer dripping- Cartridge defective- Exchange cartridge Hot water temperature too low- Hot water limiter incorrectly set- Set hot water limiter Instantaneous heater didn’t work- Flow limiter in handshower isn’t removed- Filters are dirty- Non return valve hasn't moved back- Remove ow limiter- Clean the lter / exchange lter- Exchange non return valves

8
Attenzione: La rubinetteria deve essere installata, pulita e testata secondo le istruzioni riportate!MontaggioCollegare le uscite principali.Montare i raccordi eccentrici.Avvitare il rubinetto.Attenzione! Compensare le dierenze di pressione tra i collegamenti dell’acqua fredda e dell’acqua calda.ProceduraIl miscelatore si apre tirando la maniglia a forma di staa.Rotazione verso sinistra = acqua calda,rotazione verso destra = acqua fredda.14470XXX/14474000: Il flusso è cambiato dall’erogazione vasca alla funzione doccia tirando il pomello del deviatore sulla parte alta della bocca del miscelatore. Dopo avere chiuso l’acqua il miscelatore ritorna automaticamente all’erogazione vasca.Dati tecniciPressione d’uso: max. 1 MPaPressione d’uso consigliata: 0,1 - 0,5 MPaPressione di prova: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Temperatura dell’acqua calda: max. 80° CTemp. dell’acqua calda consigliata: 65° CDistanza di raccordo: 150 ± 16 mmRaccordi: fredda a destra calda a sinistraPotenza di erogazione a 0,3 MPa ca. 20 l/minSicurezza antiriusso1.2.3.Regolazione del limitatore di erogazione di acqua calde dei miscelatori monocomando, vedere pagina 41. In combinazione con le caldaie istantanee, il limitatore di erogazione di acqua calda non è necessario.I miscelatori Hansgrohe possono venire usati con caldaie a “bassa pressione” se la pressione del usso è almeno di 0,15 MPa.Attenzione!La valvola di non ritorno deve essere controllata rego-larmente come da DIN EN 1717, secondo le normative nazionali e regionali (almeno una volta all’anno).Parti di ricambio (vedi pagg.4)maniglia 14094000cappuccio 96656000ghiera di ssaggio 96690000cartuccia completa 92730000copertura 14470000/14670000 96467000Raccordi 14470000/14670000 94140000rompigetto compl. 13914000deviatore completo 94077000pomello deviatore 94078000valvola antiriusso 94074000avvitare di sicurezza 96059000ghiera di ssaggio 96157000canotto 97738000tappino 96338000XXX = Trattamento000 cromato090 cromo/dorato ottica1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀ItalianoProblemaPossibile causaRimedio Scarsità d'acqua- Guarnizione del ltro della doccia sporca- Valvola antiriusso non funziona correttamentet- Rompigetto difettosa, pieno di calcare- Pulire la guarnizione del ltro tra doccia e essibile- Sostituire la valvola antiriusso- Pulire oppure sostituire il rompigetto Miscelatore duro- Cartuccia difettosa- Sostituire la cartuccia Miscelatore gocciola- Cartuccia difettosa- Sostituire la cartuccia Temperatura dell'acqua calda- Limitazione dell'acqua calda regolata male- Regolare la limitazione dell'acqua calda La caldaia istantanea non lavora- Il limitatore di portata non è stato smontato dalla doccetta- Filtri sporchi- Valvola antiriusso non funziona correttamentet- Smontare il limitatore di portata dalla doccetta- Pulire / sostituire i ltri- Sostituire la valvola antiriusso

9
¡ATENCION! El grifo tiene que ser instalado, probado y testado, según las normas en vigor.MontajePurgar las tuberías de auencia.Montar los racores excéntricos.Montar el mezclador.Grandes diferencias de presión entre los empalmes de agua fría y agua caliente deben equilibrarse.ManejoEl mezclador se abre levantando la manecilla.Giro hacia la izquierda = agua caliente,giro hacia la derecha = agua fría.14470XXX/14474000: El inversor para la teleducha se activa al tirar del botón en la parte superior del caño. Al cerrar el mando vuelve automáticamente a su posición inicial.Datos técnicosPresión en servicio: max. 1 MPaPresión recomendada en servicio: 0,1 - 0,5 MPaPresión de prueba: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Temperatura del agua caliente: max. 80° CTemp. recomendada del agua caliente: 65° CRacores excéntricos: 150 ± 16 mmRacores excéntricos: a la derecha frio - a la izquierda calienteCaudal a 0,3 MPa ca. 20 l/minSeguro contra el retorno1.2.3.Mezclador monomando con limitación del caudal de agua caliente; ajuste ver pagina 41.En combianción con calentadores instantáneos no es necesario una limitación del caudal de agua caliente.Los mezcladores Hansgrohe pueden ser utilizado junto con calentadores continuos de agua que sean manejados de manera hidráulica o térmica, siempre que la presión del caudal ascienda a un mínimo de 0,15 MPa.¡Atención!Las válvulas anti-retorno tienen que ser controladas regu-larmente según la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o regionales (una vez al año, por lo menos).Repuestos (ver página 4)Mando 14094000Florón 96656000Tuerca 96690000Cartucho completo 92730000Embellecedor 14470000/14670000 96467000Acometida 14470000/14670000 94140000Aireador completo 13914000Inversor 94077000Tirador inversor 94078000Válvula antirretorno 94074000Tornillo 96059000Tuerca 96157000Casquillo 97738000Tapón 96338000XXX = Acabados000 cromado090 cromo/oro óptica1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀EspañolProblemaCausaSolución Sale poca agua- ltro de la ducha sucio- válvula anti-retorno cerrada- Aireador con cal o sucio- limpiar/cambiar ltros entre exo y ducha- cambiar válvula anti-retorno- impiar / cambiary aireador Manecilla va dura- cartucho dañado- cambiar el cartucho Grifo pierde agua- cartucho dañado- cambiar el cartucho temperatura del agua demasiado baja no hay- tope de agua caliente mal- ajustar tope Calentador instantáneo no se enciende- no se ha quitado limitador de caudal de la teleducha- ltro de la ducha sucio- válvula anti-retorno cerrada- quitar limitador de caudal- limpiar/cambiar ltros- cambiar válvula anti-retorno

10
Attentie! Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en controleren.MontageToevoerleidingen vakkundig doorspoelen.S - koppelingen monteren.Met de vastzetmoeren het armatuur aandraaien.Grote drukverschillen tussen de kouden warm wateraans-luitingen dienen vermeden te worden.BedieningDoor het bedienen van de beugelgreep wordt de meng-kraan geopend.Naar links bewegen = warm water, naar rechts = koud water.14470XXX/14474000: Het omstellen naar de hand-douche gaat middels het trekken aan de ronde knop boven de uitloop. Het terugstellen naar de uitloop volgt automatisch na het sluiten van de greep.Technische gegevensWerkdruk: max. max. 1 MPaAanbevolen werkdruk: 0,1 - 0,5 MPaGetest bij: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Temperatuur warm water: max. 80° CAanbevolen warm water temp.: 65° CAansluitmaten: 150 ± 16 mmAansluitingen: koud rechts - warm linksDoorvoercapaciteit bij 0,3 MPa ca. 20 l/minBeveiligd tegen terugstromen1.2.3.Eéngreepsmengkranen met warmwaterbegrenzing, instel-ling zie blz. 41.In kombinatie met geisers is een warmwaterbegrenzing niet noodzakelijk.Hansgrohe ééngreepsmengkranen kunnen samen met hy-draulisch en thermisch gestuurde geisers gebruikt worden indien de uitstroomdruk min. 0,15 MPa bedraagt.Attentie!Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk geldende eisen op het funktioneren gecontroleerd worden. (Tenminste een keer per jaar).Service onderdelen (zie blz. 4)greep 14094000afdekkap 96656000moer 96690000kardoes kompl. 92730000rozet 14470000/14670000 96467000Aanslutningen 14470000/14670000 94140000perlator kompl. 13914000omstelling kompl. 94077000trekknop 94078000terugslagklep 94074000borgschroef 96059000moer 96157000huls 97738000greepstopje 96338000XXX = Kleuren000 verchroomd090 chroom/verguld-look1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀NederlandsStoringOorzaakOplossing Weinig water- Zeefdichting handdouche verstopt- Terugslagklep zit vast- Perlator vverstopt- Zeefdichting handdouche reinigen- Terugslagklep uitwisselen- Perlator reinigen / uitwisselen bediening zwaar- Kardoes defect of verkalkt- Kardoes uitwisselen Mengkraan lekt- Kardoes defect- Kardoes uitwisselen Temperatuur van warm water te laag- Heetwaterbegrenzer verkeerd ingesteld- Heetwaterbegrenzer instellen Doorstroomtoestel schakelt niet in- Begrenzer van handdouche niet verwijderd- Vuilzeef vverstopt- Terugslagklep zit vast- Begrenzer uit handdouche verwijderen- Vuilvangzeef reinigen / uitwisselen- Terugslagklep uitwisselen

11
Advarsel! Ifølge gældende regler, skal armaturet mon-teres, skylles igennem og afprøves.MonteringSkyl tilførselsledningene grundig.Montér de ekxentriske forskruninger.Skru armaturet fast.Større trykforskelle mellem koldt og varmt vand bør udjævnes.BrugsanvisningVed at hæve i grebet åbnes for vandet.Drejning mod venstre = varmt vand,drejning højre = koldt vand.14470XXX/14474000: For omstilling til håndbruser trækkes i den runde knop på oversiden af udløbstuden. Tilbagestilling sker automatisk, når der lukkes for vandet.Tekniske dataDriftstryk: max. 1 MPaAnbefalet driftstryk: 0,1 - 0,5 MPaPrøvetryk: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Varmtvandstemperatur: max. 80° CAnbefalet varmtvandstemperatur: 65° CTilslutningsmål: 150 ± 16 mmTilslutninger: Koldt højre - varmt venstreGennemstrømningsydelse ved 0,3 MPa ca. 20 l/minMed indbygget kontraventil1.2.3.Etgrebsarmaturer med varmtvandsbegrænsning, justering se side 41.I forbindelse med gennemstrømningsvandvarmer er en varmtvandsbegrænsning ikke nødvendig.Hansgrohe etgrebsarmaturer kan anvendes i forbindelse med hydraulisk- og termiskstyrede gennemstrømningsvand-varmere ved et vandtryk på 0,15 MPa.Advarsel!Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstemmelse med nationale regler afprøves regelmæs-sigt (mindst en gang om året).Reservedele (se s. 4)Greb 14094000Dækskive 96656000Møtrik 96690000Indmad 92730000Roset 14470000/14670000 96467000Eksenteranslutningen 14470000/ 14670000 94140000Perlator kpl. 13914000Omstiller 94077000trekknop 94078000Kontraventil 94074000Skrue 96059000Møtrik 96157000Bøsning 97738000Dækknap til greb 96338000XXX = Overade000 Krom090 Krom/guld optic1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀DanskFejlÅrsagHjælp For lidt vand- Sien mellem bruser og slange er snavset- Kontraventilen hænger- Tilkalket/snavset perlator- Rengør sien mellem bruser og slange- Udskift kontraventil- Rengør / udskift perlator Grebet går trægt- Kartusche defekt, tilkalket- Udskift kartusche Armaturet drypper- Defekt kartusche- Udskift kartusche For lav varmtvands-temperatur- Varmtvandsbegræns-ningen er forkert indstillet- Indstil varmtvandsbe-grænsningen Vandvarmeren går ikke i gang- Vandsparen i håndbruseren er ikke fjernet- Smudsfangsien er snavset- Kontraventilen hænger- Afmonter vandsparen i håndbruseren- Rengør/udskift smudsfangsi- Udskift kontraventil

12
Atenção! A misturadora deve ser instalada, purgada e testada de acordo com as normas em vigor.MontagemPurgue a canalização.Colocar os excêntricos.Fixar a misturadora aos excêntricos, com os vedantes.Grandes diferenças entre as pressões das águas quente e fria devem ser compensadas.FuncionamentoA misturadora é aberta levantando o manípulo de alavanca.Rodando para a esquerda = água quente,Rodando para a direita = água fria.14470XXX/14474000: O fluxo de água é desviado da banheira para o chuveiro ao puxar o manípulo colocado na parte superior da bica. Depois de fechar a água a misturadora volta automáticamente a debitar água pela bica.Dados TécnicosPressão de funcionamento: max. 1 MPaPressão de func. recomendada: 0,1 - 0,5 MPaPressão testada: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Temperatura da água quente: max. 80° CTemp. água quente recomendada: 65° CDistância entre eixos: 150 ± 16 mmLigações: fria à direita - quente à esquerdaCaudal o 0,3 MPa ca. 20 l/minFunção anti-retorno e anti-vácuo1.2.3.Misturadora monocomando equipada com limitador de temperatura (vide pàg.41).Em combinação com caldeira ou esquentador instantâneo o limitador de água quente não se aplica.As misturadoras monocomando Hansgrohe podem ser utilizadas com esquentadores (de controlo térmico ou hidráulico) desde que a pressão de utilização seja, no minimo, de 0,15 MPa.Atenção!As válvulas anti-retorno devem ser verificadas regu-larmente de acordo com a DIN EN 1717 segundo os regulamentos nacionais ou regionais (pelo menos uma vez por ano).Peças de substituição (ver página 4)Manípulo 14094000Espelho 96656000Porca 96690000Cartucho (completo) 92730000Cápsula 14470000/14670000 96467000Excêntrico esférico 14470000/14670000 94140000Emulsor compl. 13914000Inversor compl. 94077000Manípulo do inversor 94078000Válvula anti-retorno 94074000Parafuso 96059000Porca 96157000Cápsula 97738000Tampa de parafuso 96338000XXX = Acabamentos000 cromado090 cromado/ouro ótica1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀PortuguêsFalhaCausaSolução Água insuciente- Filtro do vedante do chuveiro sujo- Válvula anti-retorno está presa- Emulsor sujo- Limpar o ltro entre o chuveiro e o tubo exível- Trocar a válvula anti-retorno- Limpar / trocar o emulsor Misturadora perra- Cartucho defeituoso,calcicado- Substituir o cartucho Misturadora a pingar- Cartucho defeituoso- Substituir o cartucho Temperatura da água quente muito baixa- O limitador de temperatura está incorrectamente colocado- Regular o limitador de temperatura O esquentador instantâneo não funciona- O limitador de caudal não foi retirado- Filtro sujo- Válvula anti-retorno está presa- Retirar o limitador de caudal- Limpar / trocar o ltro- Trocar a válvula anti-retorno

13
Uwaga! Armatura musi być zamontowana, przepłukana i wypróbowana według obowiązujących norm.MontażPrzepłukać instalacjęZamocować i nastawić przyłącza S.Dokręcić armaturę z uszczelkami.Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać wyrównane.ObsługaPodniesienie rączki natrysku powoduje otwarcie mieszacza.Odchylenie w lewo = ciepła woda.Odchylenie w prawo = zimna woda.14470XXX/14474000: Przestawienie na prysznic ręczny przez pociągnięcie okrągłego przełącznika przy górnej stronie wylotu. Ustawienie powrotne uzyskuje się automa-tycznie po zamknięciu rączki natrysku.Dane techniczneCiśnienie robocze: max. 1 MPaZalecane ciśnienie robocze: 0,1 - 0,5 MPaCiśnienie próbne: 1,6 MPa(1 MPa = 10 bary = 147 PSI)Temperatura wody gorącej: max. 80° CZalecana temperatura wody gorącej: 65° CWymiary przyłącza: 150 ± 16 mmPrzyłącza: Zimna prawo – ciepła lewoWydajność przepływu przy 0,3 MPa ca. 20 l/minSamoistnie zabezpieczony przed przepływem zwrotnym1.2.3.Mieszacz jednouchwytowy z ogranicznikiem temperatury wody, ustawianie, patrz str. 41.W połączeniu z przepływowym podgrzewaczem wody ogranicznik temperatury wody nie jest konieczny.Mieszacze jednouchwytowe Hansgrohe mogą być stosowane w połączeniu z przepływowymi podgrzewa-czami wody, sterowanymi hydraulicznie i termicznie, gdy ciśnienie wody wynosi co najmniej 0,15 MPa.Uwaga!Działanie zabezpieczeń przed przepływem zwrotnym, zgodnie z normą DIN EN 1717 i miejscowymi przepisami, musi być kontrolowane (DIN 1988, raz w roku).Części serwisowe (patrz strona 4)Uchwyt 14094000Rozeta kulowa 96656000Nakrętka 96690000Wkład kpl. 92730000Rozeta 14470000/14670000 96467000Przyłącze S 14470000/14670000 94140000Napowietrzacz kpl. 13914000Przełącznik kpl. 94077000Łącznik cięgłowy 94078000Zabezpieczenie przed przepływem zwrotnym 94074000Śruba zabezpieczająca 96059000Nakrętka 96157000Tuleja 97738000Zaślepka uchwyt 96338000XXX = kody wykończenia powierzchni000 chrom090 chrom/złoty szlachetna1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀PolskiUsterkaPrzyczynaPomoc Mała ilość wody- Zabrudzona uszczelka z sitkiem w prysznicu- Mocno osadzone zabezpieczenie przed przepływem zwrotnym- Napowietrzacz zakamieniony, zabrudzony- Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a wężem- Wymienić zabezpieczenie przed przepływem zwrotnym- Oczyścić / wymienić napowietrzacz Uchwyt armatury pracuje z wysiłkiem- Uszkodzony wkład, zakamieniony- Wymiana wkładu Armatura cieknie- Uszkodzony wkład- Wymiana wkładu Za niska temperatura ciepłej wody- Niewłaściwe ustawienie ogranicznik ciepłej wody- Ustawić ogranicznik ciepłej wody Przepływowy podgrzewacz wody nie załącza się- Dławik przepływu nie został usunięty z prysznica ręcznego- Zabrudzone sitka- Mocno osadzone zabezpieczenie przed przepływem zwrotnym- Usunąć dławik z prysznica ręcznego- Oczyścić/ wymienić sitka- Wymienić zabezpieczenie przed przepływem zwrotnym

14
Pozor! Armatura se musí montovat, proplachovat a testovat podle platných norem.MontážPřívodní trubky odborně propláchnout.Namontovat a vyrovnat etážky.Armaturu i s těsněním pevně přišroubovat.Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.OvládáníBaterie se otevírá zvednutím rukojeti.Otočení doleva = teplá voda,otočení doprava = studená voda.14470XXX/14474000: Přestavení na ruční sprchu se provede zatáhnutím za kulatý knoík na vrchní straně výtoku. Ke zpětnému přestavení dojde automaticky po uzavření páky.Technické údajeProvozní tlak: max. 1 MPaDoporučený provozní tlak: 0,1 - 0,5 MPaZkušební tlak: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Teplota horké vody: max. 80° CDoporučená teplota horké vody: 65° CRozteč připojení: 150 ± 16 mmPřípoje: studená vpravo - teplá vlevoPrůtokové množství při 0,3 MPa ca. 20 l/minVlastní jištění proti zpětnému nasátí.1.2.3.Páková baterie s omezením horké vody, seřízení viz. str. 41.Ve spojení s průtokovými ohřívači není uzávěr teplé vody nutný.Pákové baterie Hansgrohe mohou být používány ve spojení s hydraulicky nebo tepelně řízenými průtokovými ohřívači, pokud tlak při průtoku je alespoň 0,15 MPa.Pozor!U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou ročně).Servisní díly (viz strana 4)rukojeť 14094000krytka 96656000matka 96690000kartuše kompl. 92730000rozeta 14470000/14670000 96467000etážka 14470000/14670000 94140000perlátor 13914000přepínač kompl. 94077000knoík táhla 94078000zpětný ventil 94074000Pojistný šroub 96059000matka 96157000objímka 97738000krytka šroubu 96338000XXX = kód povrchové úpravy000 chrom090 chrom/zlato ocel1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀ČeskyPoruchaPříčinaOdstranění Málo vody- Sítko v těsnění u sprchy zanesené- zpětný ventil je zablokován- perláro zanesen vodním kamenem, znečištěn- Vyčistit sítko v těsnění mezi sprchou a hadicí- Vyměnit zpětný ventil- vyčistit / vyměnit perlátor Armatura jde ztěžka- Kartuše je vadná, zanesená vodním kamenem- Kartuši vyměnit Armatura odkapává- Kartuše je vadná- Kartuši vyměnit nízká teplota teplé vody- Špatně nastavená zarážka pro teplou vodu- Seřídit zarážku pro teplou vodu Průtokový ohřívač nezapíná- Není odstraněn kroužek ze sprchy- Sítko na zachycování nečistot je zanesené- zpětný ventil je zablokován- Odstranit kroužek ze sprchy- Vyčistit případně vyměnit sítko- Vyměnit zpětný ventil

15
Pozor! Armatúra sa musí montovať, preplachovať a testovať podľa platných noriem.MontážPrívodné trubky odborne prepláchnuť.Namontovať a vyrovnať etážky.Armatúru s tesnením pevne priskrutkovať.Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrovnané.ObsluhaNadvihnutím páky sa zmiešavacia batéria otvoríOtočenie páky vľavo = teplá vodaOtočenie páky vpravo = studená voda14470XXX/14474000: Prestavenie na ručnú sprchu zatiahnutím za guľaté tiahlo na vrchnej strane výtokového ramena. Spätné prestavenie sa uskutoční automaticky po uzatvorení páky.Technické údajePrevádzkový tlak: max. 1 MPaDoporučený prevádzkový tlak: 0,1 - 0,5 MPaSkúšobný tlak: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Teplota teplej vody: max. 80° CDoporučená teplota teplej vody: 65° CPripájacie rozmery: 150 ± 16 mmPrípoje: studená vpravo - teplá vľavoPrietokové množstvo pri 0,3 MPa ca. 20 l/minVlastná poistka proti spätnému nasatiu.1.2.3.Páková batéria s obmedzením teplej vody, nastavenie viď.str. 41.V spojení s prietokovými ohrievačmi nie je uzáver teplej vody nutný.Pákové batérie rmy Hansgrohe môžu byť používané v spojení s hydraulicky a tepelne riadenými prietokovými ohrievačmi, pokiaľ je tlak prúdu aspoň 0,15 MPa.Pozor!Pri spätných ventiloch sa musí podľa DIN EN 1717 v sú-lade s národnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).Servisné diely (viď strana 4)rukoväť 14094000krytka 96656000matica 96690000kartuša kompl. 92730000ružica 14470000/14670000 96467000etážka 14470000/14670000 94140000perlátor 13914000prepínač kompl. 94077000kryt tiahla 94078000obmedzovač spätného nasatia 94074000Poistná skrutka 96059000matica 96157000objímka 97738000kryt skrutky 96338000XXX = kód povrchovej úpravy000 chróm090 chróm/zlato ocel1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀SlovenskyPoruchaPríčinaPomoc Málo vody- Sitko v tesnení sprchy je znečistené- Obmedzovač spätného nasatia je zablokovaný- Perlátor zanesený vodným kameňom- Vyčistiť sitko tesnení medzi sprchou a hadicou- Vymeniť obmedzovač spätného nasatia- Vyčistiť alebo vymeniť perlátor Armatúra "chodí" ťažko- Kartuša je poškodená, vápenaté usadeniny- Vymeniť kartušu Armatura pušča- Kartuša je poškodená- Vymeniť kartušu Nízka teplota teplej vody- Nesprávne nastavená zarážka na teplú vodu- Nastavenie zarážky na teplú vodu Prietokový ohrievač nezapína- Nie je odstránený krúžok zo sprchy- Sitko v tesnení sprchy je znečistené- Obmedzovač spätného nasatia je zablokovaný- Odstrániť krúžok zo sprchy- Vyčistiť resp. vymeniť sitko- Vymeniť obmedzovač spätného nasatia

16
注意！必须按照现行的规定安装，冲洗和测试产
品。
安装
将进水管洗净。
安装S形接头，并对准之。
拧紧龙头及垫圈。
冷热水管间过大的压力差必须予以平衡。
操作
提起手柄，龙头开启。
向左偏转：热水
向右偏转：冷水
14470XXX/14474000：拉动水嘴上边的旋钮，从
浴盆向花洒变更水流。关闭水流后，龙头自动恢
复浴盆功能。
技术参数
工作压强： max.1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： max.80°C
推荐热水温度： 65°C
中心距离： 150±16mm
连接管线: 左热右冷
流量：大约20升/分钟0,3MPa
自动防止回流
带有热水控制器的单手柄龙头的调节方法，参见
第41页。
1.
2.
3.
如果与连续流热水器一起使用，则不必作任何调
节。
如果水压达到0,15MPa以上，汉斯格雅单手柄龙头
可以和液压式或热控式直流式热水器一起使用。
注意！
单向阀必须在符合国家或当地的法律的情况下按照
DINEN1717定期检查（至少一年一次）。
备用零件 (参见第4页)
手柄 14094000
法兰 96656000
螺母 96690000
阀体 92730000
法兰14470000/14670000 96467000
S形接头14470000/14670000 94140000
水波器 13914000
分水 94077000
提拉钮 94078000
单向阀 94074000
保险螺丝 96059000
螺母 96157000
衬套 97738000
螺钉帽 96338000
XXX = 颜色代码
000镀铬
090镀铬/黑色
1
2
3
4
5
6
7
8
9
10
11
12
13
14
问题 原因 补救
 龙头出水量小 -花洒滤网有垃圾堵塞
-单向阀无法回缩
- 通风机结垢，脏污
-清洗花洒和软管间的过滤密封件
-更换单向阀
- 检查通风机，视需要更换
 龙头不灵活 -滤筒损坏，结垢 -更换滤筒
 龙头滴水 -滤筒损坏 -更换滤筒
 热水温度过低 -热水控制器设置错误 -设置热水控制器
 燃气热水器不工作 -手持花洒的流量限制器没有
转动
-过滤网有垃圾堵塞
-单向阀无法回缩
-转动流量限制器
-清洗过滤网/更换过滤网
-更换单向阀
中文

17
Смеситель должен быть смонтирован по действующим нормам и в соответствии с настоящей инструкцией, проверен на геметичность и безупречность работы.Монтажтщательно промыть водопроводные трубы, спустив некоторое количество воды;Установите и выровняйте S-образные подключенияЗатяните смеситель с уплотнениями.донного клапа. Перед установкой смесителя необходимо регулировочными кранами выровнять авление холодной и горячей воды при помощи вентмлей регулирующих подачу воды в квартиру.ЭксплуатацияПодъемом рукоятки смеситель открывается.Поворот влево = горячая вода.Поворот вправо = холодная вода.14470XXX/14474000: Переключение на ручной душ вытягиванием круглой кнопки с верхней стороны выхода. Переключение в исходное положение осуществляется автоматически после закрытия рукоятки.Технические данныеРабочее давление: max. 1 MPaРекомендуемое рабочее давление: 0,1 - 0,5 MPaДавлении: 1,6 MPa(1 МПа = 10 bar = 147 PSI)Температура горячей воды: max. 80° CРекомендуемая темп. гор. воды: 65° CРазмеры подключения: 150 ± 16 mmПодключение: холодная справа горячая слева1.2.3.Расход при 0,3 МПа ca. 20 л/минукомплектован клапаном обратного тока водыОднорычажный смеситель имеет ограничитель расхода горячей воды (см. Стр. 41: юстировка).Однорычажные смесители фирмы HANSGROHE можно использоватЬ с электроводонагревателями бойлерного типа при минимальном давлении 0,15 МПа.ВНИМАНИЕ!Защита обратного тока должна регулярно проверяться (минимум один раз в год) по стандарту DIN EN 1717 или в соответствии с национальными или региональными нормативамиΚомплеκт (см. стр. 4)Рукоятка 14094000Cферический колпачок 96656000Гайка 96690000Картридж 92730000Розетка 14470000/14670000 96467000S-образное подключение 14470000/ 14670000 94140000Аэратор 13914000Переключатель режима 94077000Кнопка переключателя 94078000Защита обратного тока воды 94074000Установочный винт 96059000Гайка 96157000гильза 97738000Пробка декоративная 96338000XXX = Код цвета поверхности000 хром090 хром/глянцевое золото1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀РусскийНеисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды)- Фильтр душа загрязнен
- Клапан обратного тока заедает
- Аэратор засорен накипью, загрязнен - Очистить фильтр
- Замените клапаны обратного течения
- Очистите / замените аэратор
Арматура работает с усилием - Картридж неисправен, засорение накипью - Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды слишком низкая - Ограничение горячей воды отрегулировано неправильно - Отрегулируйте ограничение горячей воды
Проточный нагреватель не включается - Дроссель не удален из ручного душа
- Грязеулавливающие сита загрязнены
- Клапан обратного тока заедает - Извлеките дроссель из ручного душа
- Очистите / замените грязеулавливающие сита
- Замените клапаны обратного течения

18
Figyelem! A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni, átöblíteni és ellenőrizni.SzerelésA vezetékeket gondosan átöblítjük.Az Z-csatlakozásokat összeszereljük és beállítjuk.A tömítéseket beillesztjük, a csapot összecsavarjuk.A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell egyenlíteni!HasználatA keverőcsapot a fogantyú emelésével nyitjuk ki. Balra csavarva meleg víz, jobbra csavarva hideg víz folyik.14470XXX/14474000: a kézizuhany átállítása a csap kifolyóján lévő kerek gomb meghúzásával történik. A visszaállás automatikus a csap elzárásakor.Műszaki adatokÜzemi nyomás: max. 1 MPaAjánlott üzemi nyomás: 0,1 - 0,5 MPaNyomáspróba: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Forróvíz hőmérséklet: max. 80° CForróvíz javasolt hőmérséklete: 65° CCsatlakozási méret: 150 ± 16 mmCsatlakozás: hideg jobbra – meleg balraÁtfolyási teljesítmény 0,3 Mpa ca. 20 l/percVisszafolyás gátlóvalAz egykaros, melegvíz-korlátozóval ellátott keverő csap-1.2.3.telep beállítását lásd a 41. oldalon.Az átfolyó rendszerű vízmelegítőknél nem szükséges a melegvíz-korlátozó.A Hansgrohe egykaros keverő csaptelepek beépíthetők hidraulikus- és hőszabályozással ellátott átfolyós vízmelegítőknél egyaránt, ha a víznyomás legalább 0,15 MPa.Figyelem!A visszafolyásgátlók működése a DIN EN 1717 szabvány-nak megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente egyszer ellenőrizendő!Tartozékok (lásd a 4. oldalon)Fogantyú 14094000Golyórozetta 96656000Anya 96690000Betét 92730000Rozetta 14470000/14670000 96467000Z-csatlakozás 14470000/14670000 94140000Perlátor 13914000kádváltó szelep (kompl.) 94077000kádváltó szelep gomb 94078000Visszacsapószelep 94074000sróf 96059000Anya 96157000Hüvely 97738000Takaródugó a csavarhoz 96338000XXX = Színkódok000 króm090 króm/arany-hatású1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀MagyarHibaOkMegoldás Kevés víz- a zuhany szűrőtömítése koszos- A visszafolyásgátló beragadt.- A perlátor elvízkövesedett, elszennyeződött- a zuhany és a cső közötti szűrőt ki kell tisztítani- A visszafolyásgátló kicserélése javasolt.- A perlátort megtisztítani / kicserélni. Nehezen nyitható a csap.- A kerámiabetét meghibásodott, elvízkövesedett.- A kerámiabetétet ki kell cserélni. Csöpög a csap.- A kerámiabetét meghibásodott.- A kerámiabetétet ki kell cserélni. túl alacsony melegvíz hőmérséklet- A melegvíz szabályozó rosszul van beállítva.- A melegvíz szabályozót újra be kell állítani. Az átfolyós vízmelegítő nem kapcsol be.- Nincs kiszerelve a zuhanyrózsából a vízmennyiség szabályozó.- A szennyfogó szűrő koszos.- A visszafolyásgátló beragadt.- El kell távolítani a vízmennyiség szabályozót.- A szennyfogó szűrőt tisztítani/cserélni kell.- A visszafolyásgátló kicserélése javasolt.

19
Huomio! Kaluste on asennettava, huuhdeltava ja tarkas-tettava voimassa olevien määräysten mukaisesti.AsennusHuuhtele syöttöputken asianmukaisesti.Asenna ja suuntaa epäkeskoliittimetKiinnitä kalusteet tiivisteitä käyttäen.Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.KäyttöSekoittaja avataan kahvaa nostamalla. Kääntö oikealle = kylmä vesi, kääntö vasemmalle = lämmin vesi. 14470XXX/14474000: Vaihto käsisuihkulle tehdään vetämällä juoksuputken yläpuolella olevaa pyöreää nuppia. Palautus tapahtuu kahvan sulkemisen jälkeen automaattisesti.Tekniset tiedotKäyttöpaine: max. 1 MPaSuositeltu käyttöpaine: 0,1 - 0,5 MPaKoestuspaine: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Kuuman veden lämpötila: max. 80° CKuuman veden suosituslämpötila: 65° CLiitäntämitat: 150 ± 16 mmLiittimet: kylmä oikealla - kuuma vasemmallaLäpivirtausmäärä 0,3 MPa paineella ca. 20 l/minEstää itsestään paluuvirtauksen1.2.3.Yksivipuinen sekoittaja lämpimän veden rajoituksella, katso säätö sivulta 41. Lämpimän veden rajoitusta ei tarvita läpivirtauskuumentimen yhteydessä.Hansgrohe yksivipuisia sekoittimia voi käyttää hydraulisesti tai termisesti ohjattujen läpivirtauskuumentimien yhteydes-sä, jos virtauspaine on vähintään 0,15 MPa.Huomio!Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten mukaisesti (DIN 1988, kerran vuodessa).Varaosat (katso sivu 4)Kahva 14094000Suojakuppi 96656000Mutteri 96690000Panos, täydellinen 92730000Peitekaulus 14470000/14670000 96467000Epäkeskoliitin 14470000/14670000 94140000Poresuutin, täydellinen 13914000Vaihtoventtiili, täydellinen 94077000Vetonuppi 94078000Vastaventtiili 94074000Lukitusruuvi 96059000Mutteri 96157000Holkki 97738000Kahvatulppa 96338000XXX = Värikoodi000 kromi090 kromi/kultaoptiikka1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀SuomiHäiriöSyyToimenpide Vähän vettä- Käsisuihkun sihtitiiviste likaantunut- Suuntaisventtiili juuttunut- Poresuutin kalkkeutunut, likaantunut- Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste- Vaihda suuntaisventtiili- Puhdista / vaihda poresuutin Hana on raskaskäyttöinen- Patruuna rikki, kalkkikerrostumia- Vaihda patruuna Hanasta tippuu vettä- Patruuna rikki- Vaihda patruuna Lämminveden lämpötila liian alhainen- Lämminveden rajoitin väärin säädetty- Säädä lämminveden rajoitin Läpimenokuumennin ei kytkeydy päälle- Käsisuihkussa olevaa kuristinta ei ole poistettu- Likasihdit likaantuneet- Suuntaisventtiili juuttunut- Poista kuristin käsisuihkusta- Puhdista / vaihda likasihdit- Vaihda suuntaisventtiili

20
OBS! Armaturen måste installeras, genomspolas och testas enligt gällande föreskrifter.MonteringSkölj tillförselledningarna noga.Montera och rikta in S-anslutningar.Skruva fast blandaren med packningar.Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste utjämnas.HanteringNär greppet lyfts öppnas blandaren.Svängning åt vänster = varmt vatten.Svängning åt höger = kallt vatten.14470XXX/14474000: Man ställer om till handdusch genom att dra i den runda knappen på översidan av blandaren. Återställningen sker automatiskt när greppet har stängts.Tekniska dataDriftstryck: max. 1 MPaRek. driftstryck: 0,1 - 0,5 MPaTryck vid provtryckning: 1,6 MPa(1 MPa = 10 bar = 147 PSI)Varmvattentemperatur: max. 80° CRek. varmvattentemp.: 65° CAnslutningsmått: 150 ± 16 mmAnslutningar: kallt höger – varmt vänsterFlödeskapacitet vid 0,3 MPa ca. 20 l/minSjälvspärr mot återöde1.2.3.Enhandsblandare med varmvattenreglering, justering se sidan 41. Vid användning tillsammans med varmvatten-beredare behövs ingen varmvattenreglering.Hansgrohe enhandsblandare kan användas tillsammans med hydrauliskt och termiskt styrda varmvattenberedare när ödestrycket uppgår till minst 0,15 MPa.OBS!Backventilers funktion måste kontrolleras regelbundet enligt nationella eller regionala bestämmelser (DIN 1988 en gång per år) i enlighet med DIN EN 1717.Reservdelar (se sidan 4)Grepp 14094000Skydd 96656000Mutter 96690000Patron kompl. 92730000Rosett 14470000/14670000 96467000S-anslutning 14470000/14670000 94140000Komplett perlator 13914000Omställare kompl. 94077000Dragknapp 94078000Backventil 94074000Låsskruv 96059000Mutter 96157000Hylsa 97738000Greppstopp 96338000XXX = Färgkodning000 krom090 krom/guld-optik1฀2฀3฀4฀5฀6฀7฀8฀9฀10฀11฀12฀13฀14฀SvenskaStörningOrsakÅtgärd För lite vatten- Silltret i duschen smutsigt- Backventil är defekt- Areator är täckt av kalk, smutsig- Rengör silltret mellan slangen och termostaten- Byt backventil- Rengör / byt areator Blandare är trög- Patron defekt, förkalkad- Byt ut patron Blandare droppar- Patron defekt- Byt ut patron Varmvattentemperaturen är för låg- Varmvattenreglering felaktigt inställd- Ställ in varmvattenreglering Varmvattenberedare slår ej på- Vattenbegränsare i handduschen har ej tagits bort- Smutsltren är igensmutsade- Backventil är defekt- Ta bort vattenbegränsaren- Rengör / byt smutslter- Byt backventil
