Hans Grohe Flexaplus S 58186000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Magyar 8
Suomi 9
Svenska 9
Lietuviškai 10
Hrvatski 10
Türkçe 11
Română 11
Ελληνικά 12
Slovenski 12
Estonia 13
Latvian 13
Srpski 14
Norsk 14
БЪЛГАРСКИ 15
Shqip 15
16 
Flexaplus
58142000
Flexaplus
58140180/58141180
Flexaplus S
58186000 /
58186820 /
58186930
Flexaplus
58185000 /
58185450
Flexaplus
58150000
58150820
58150930
Flexaplus
58143000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Der Ablauf muss spannungsfrei verlegt werden!
• Funktionsprüfung (siehe Seite 19) Abb. 8
• Dichtheitsprüfung (siehe Seite 19) Abb. 9

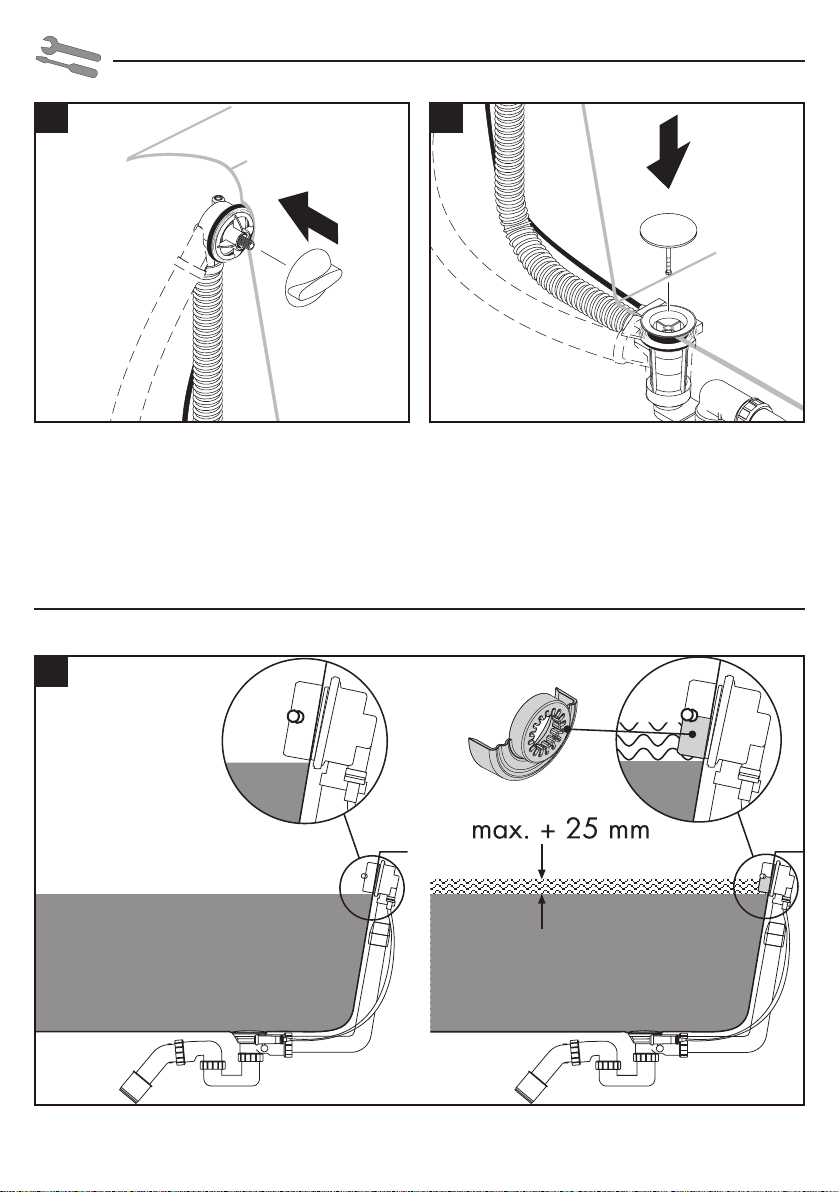

• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Durch Anwendung des
Stauelementes (Kunststoffeinsatzes) kann die maxi-
male Füllhöhe der Badewanne um ca. 25 mm erhöht
werden. Es muss geprüft werden, dass die Zulaufleis-
tung nicht größer als die Überlaufleistung ist!
Technische Daten
Ablaufleistung 64 l/min
Überlaufleistung 42 l/min
Deutsch

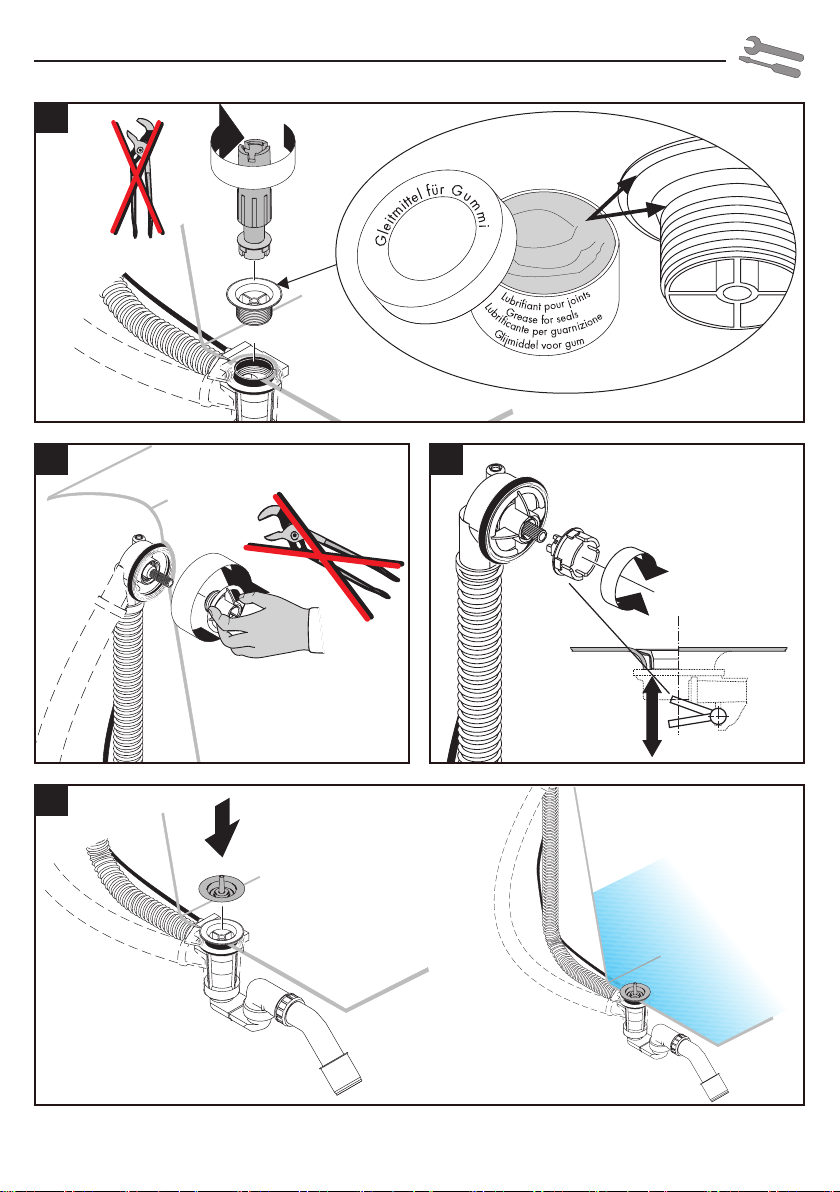

Montage
siehe Seite 18
Bedienung (siehe Seite 22)

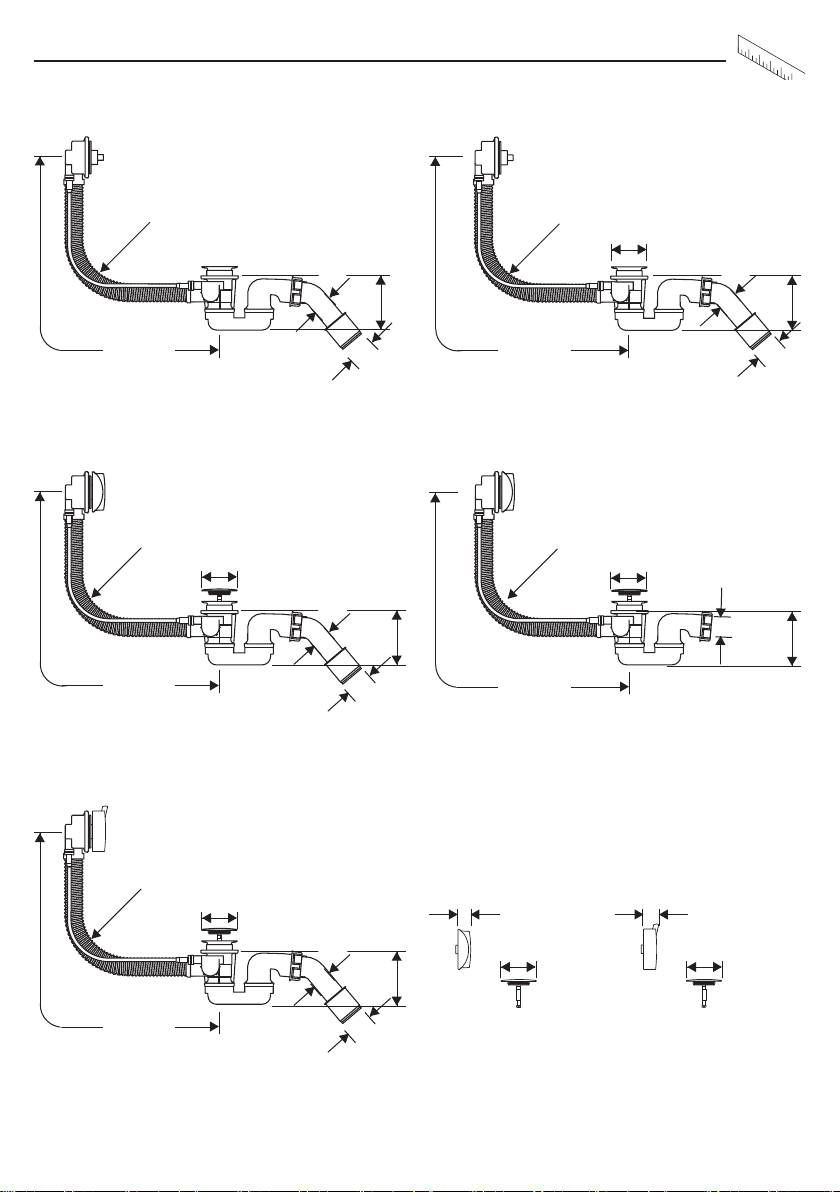

Maße (siehe Seite 17)

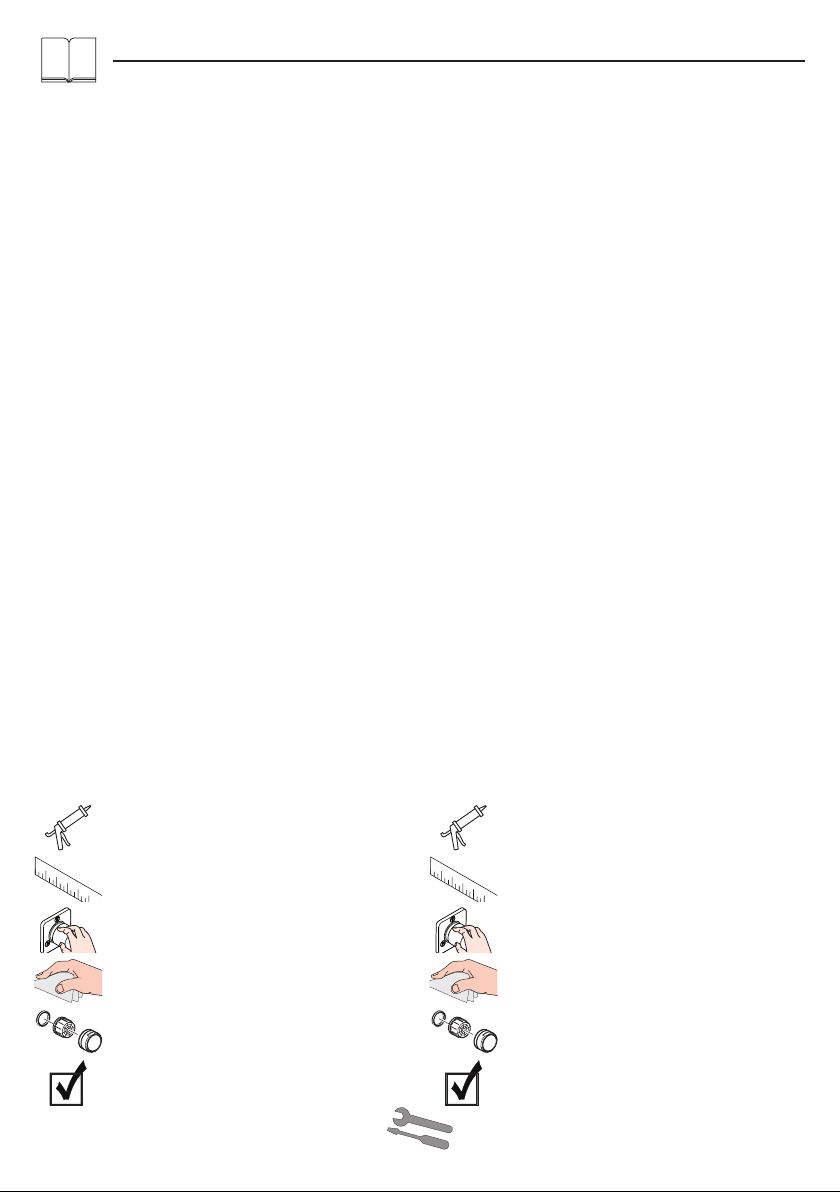

Symbolbeschreibung
Reinigung
siehe beiliegende Broschüre
Serviceteile (siehe Seite 23)
Kein essigsäurehaltiges Silikon verwenden!
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le vidage doit être monté sans aucune tension!
• Test de fonctionnement (voir pages 19) Fig. 8
• Mise à l’épreuve pour l’étanchéité (voir pages 19)
Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Grâce à l’ utilisation de l’
élément de retenue (barrage synthétique) on pourra
augmenter la hauteur de remplissage de la baignoire
jusqu’ à 25 mm. Il faudra vérifier que le débit de
l’ alimentation ne soit pas supérieur à celui de l’
évacuation.
Informations techniques
Débit d'écoulement 64 l/min
capacité d'évacuation 42 l/min
Français
Montage
voir pages 18
Instructions de service (voir
pages 22)
Dimensions (voir pages 17)
Description du symbole
Nettoyage
voir la brochure ci-jointe
Pièces détachées (voir pages 23)
Ne pas utiliser de silicone contenant de
l'acide acétique!
2
Prüfzeichen (siehe Seite 22) Classification acoustique et
débit (voir pages 22)

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The tub must be instal-led stressfree!
• Functional testing (see page 19) Fig. 8
• Leakage test (see page 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 By using the dam element
(synthetic insert) the maximum filling height of the
bath tub can be increased by up to 25 mm. However,
one needs to check that the inflow capacity does not
exceed the overflow capacity.
Technical Data
Sequence power 64 l/min
overflow capacity 42 l/min
English
Assembly
see page 18
Operation (see page 22)
Dimensions (see page 17)

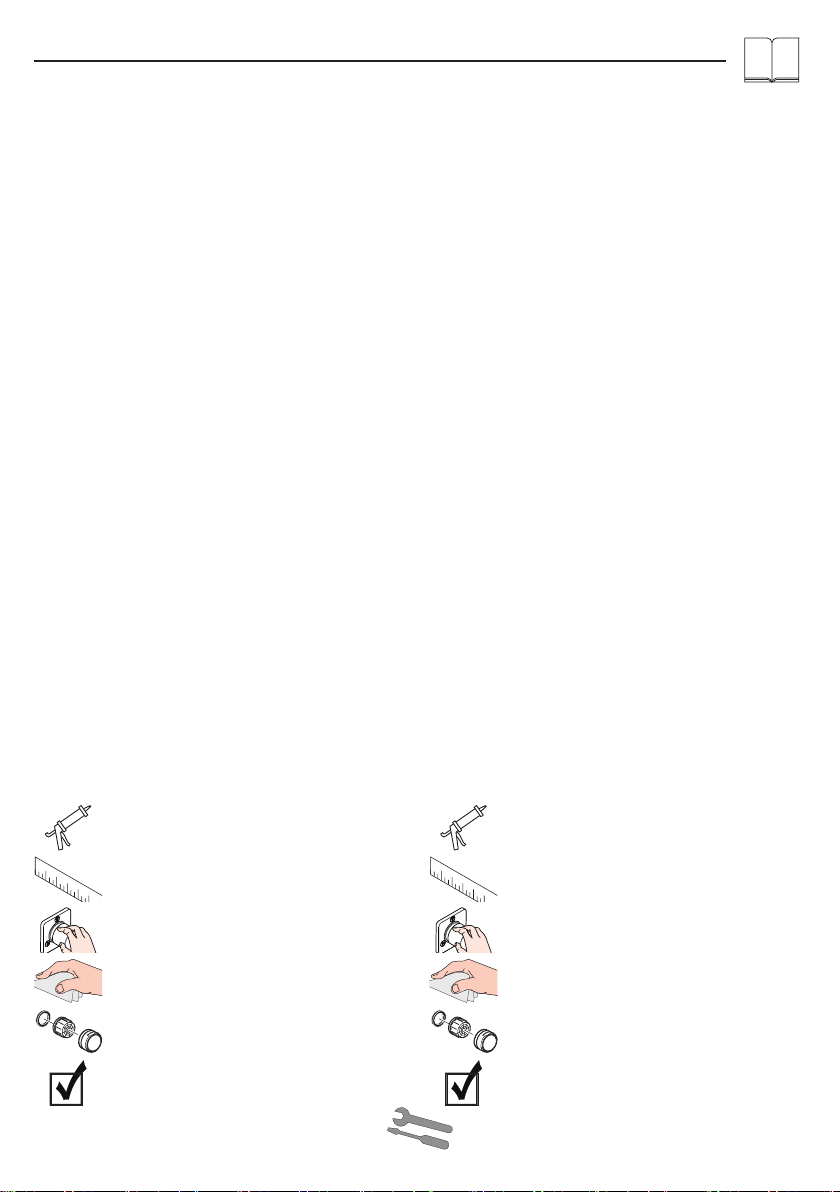

Symbol description
Cleaning
see enclosed brochure
Spare parts (see page 23)
Do not use silicone containing acetic acid!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• il tubo di scarico deve essere installato senza impe-
dimenti circostanti!
• Prova di funzionamento (vedi pagg. 19) Fig. 8
• Test di tenuta (vedi pagg. 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 l’utilizzo nelle colonne
di scarico di tubi in materie plastiche o sintetiche
inadeguati può causare alla funzione del troppopieno
un innalzamento di 25 mm. Si deve verificare che la
portata d’acqua non sia maggiore della capacità del
troppopieno.
Dati tecnici
Portata di scarico 64 l/min
capacità del troppopieno 42 l/min
Italiano
Montaggio
vedi pagg. 18
Procedura (vedi pagg. 22)
Ingombri (vedi pagg. 17)
Descrizione simbolo
Pulitura
vedi il prospetto accluso
Parti di ricambio (vedi pagg. 23)
Non utilizzare silicone contenente acido
acetico!
3
Test certificate (see page 22) Segno di verifica (vedi pagg. 22)

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• El vaciador debe instalarse sin tensiones entre los
componentes!
• Comprobación de funcionamiento (ver página 19)
Fig. 8
• Comprobación de estanqueidad (ver página 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Mediante el uso de este
prolongador (de material acrilico) se puede aumentar
el llenado de la bañera 25mm más. Hay que compro-
bar que el agua no supere la altura del prolongador.
Datos técnicos
Capacidad de desagüe 64 l/min
capacidad de rebose 42 l/min
Español
Montaje
ver página 18
Manejo (ver página 22)
Dimensiones (ver página 17)

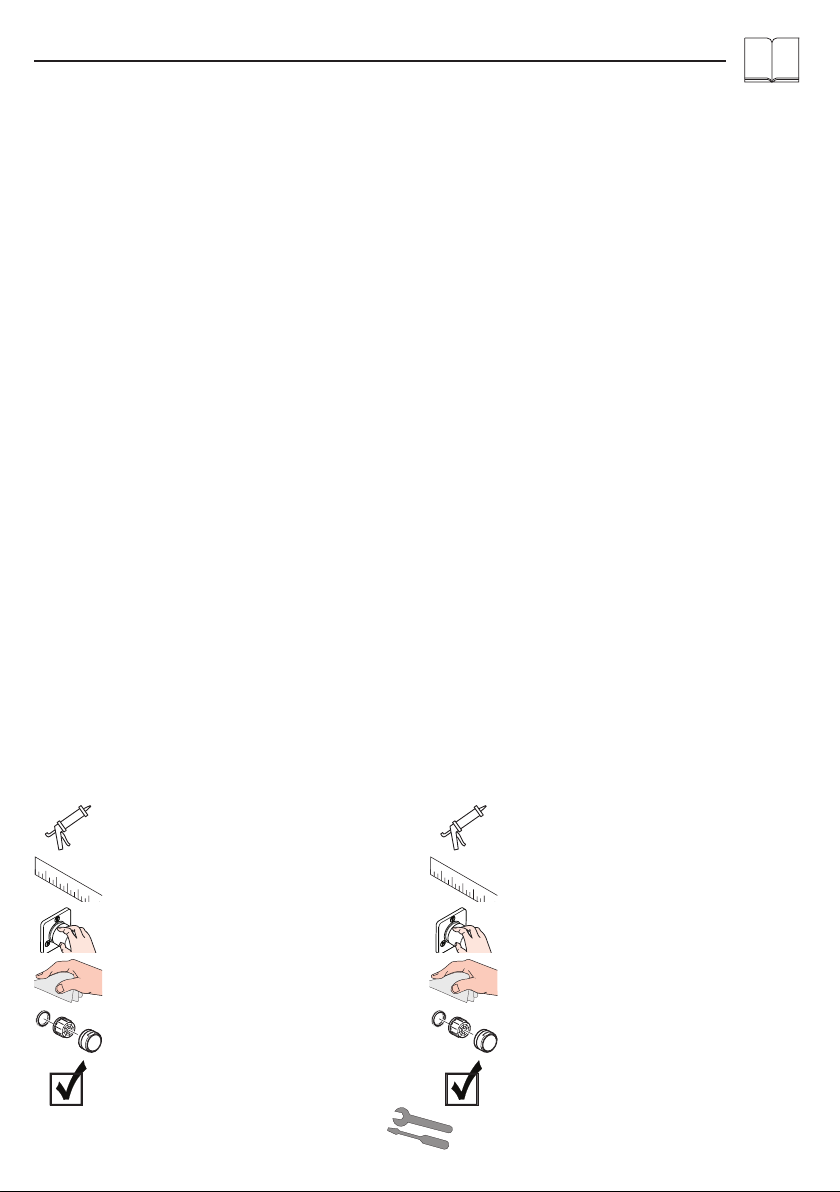

Descripción de símbolos
Limpiar
ver el folleto adjunto
Repuestos (ver página 23)
No utilizar silicona que contiene ácido
acético!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De afvoer moet vrij van spanning worden gelegd!
• Functietest (zie blz. 19) Afb. 8
• Test op dichtheid (zie blz. 19) Afb. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Door toepassing van de
grijze kunststof inzet kan de maximale waterhoogte
waarmee het bad kan worden gevuld met 25 mm
worden verhoogd. Vooraf moet worden getest of de
toevoercapaciteit niet groter is dan de afvoercapaci-
teit.
Technische gegevens
Afvoercapaciteit 64 l/min
overloopcapaciteit 42 l/min
Nederlands
Montage
zie blz. 18
Bediening (zie blz. 22)
Maten (zie blz. 17)
Symboolbeschrijving
Reinigen
zie bijgevoegde brochure
Service onderdelen (zie blz. 23)
Gebruik geen zuurhoudende silicone!
4
Marca de verificación (ver pági-
na 22)
Keurmerk (zie blz. 22)

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbet skal nedlægges uden spændinger!
• Funktionskontrol (se s. 19) Fig. 8
• Lækage test (se s. 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Ved brug af vandstandsfor-
højerkappen (kunststof-halvmåne) kan den maximale
vandstand i badekarret forøges med op til 25 mm.
Vær dog opmærksom på, at ved brug af denne
vandstandsforhøjerkappe vil overløbskapaciteten blive
reduceret, og det er derfor vigtigt, at vandpåfyldnings-
kapaciteten ikke overstiger overløbskapaciteten.
Tekniske data
Afløbskapacitet 64 l/min
overløbskapaciteten 42 l/min
Dansk
Montering
se s. 18
Brugsanvisning (se s. 22)
Målene (se s. 17)

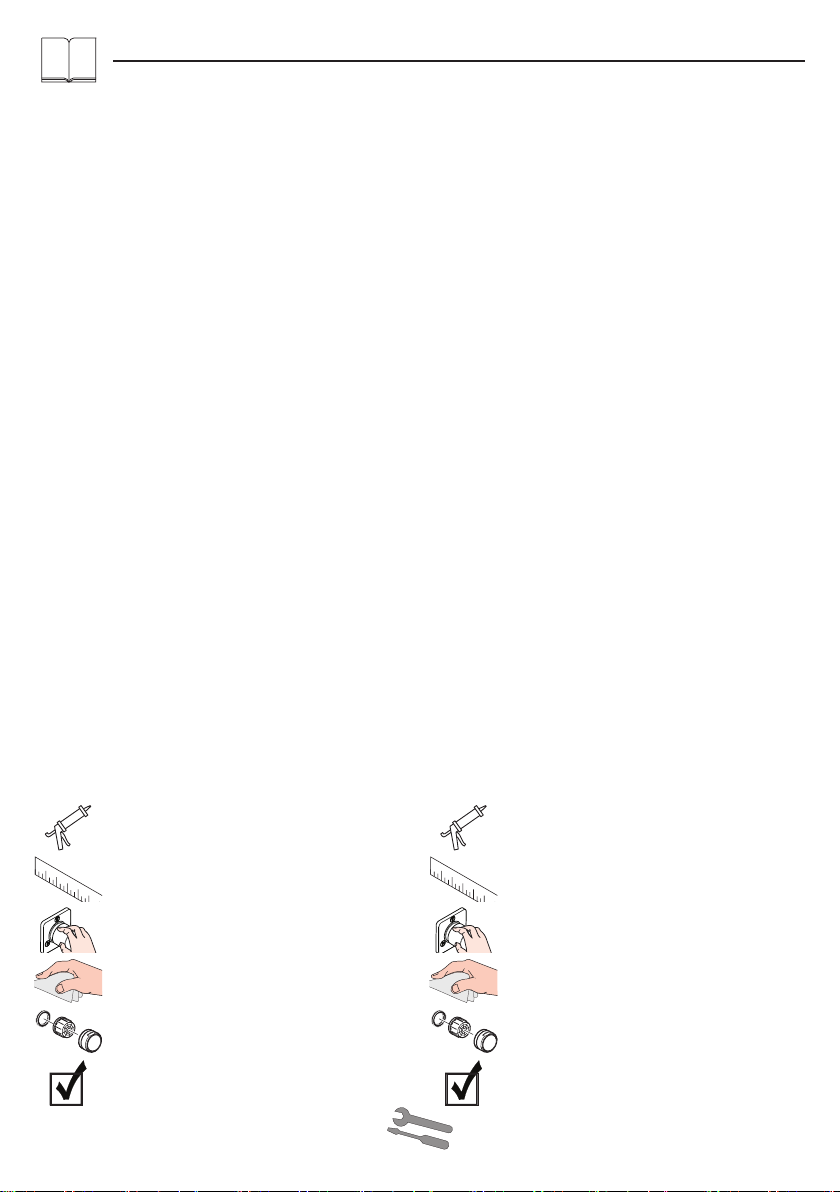

Symbolbeskrivelse
Rengøring
se venligst den vedlagte brochure
Reservedele (se s. 23)
Der må ikke benyttes eddikesyreholdig
silikone!
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• O escoamento tem que ser instalado sem tensão!
• Controlo de funcionamento (ver página 19) Fig. 8
• Teste de vedação (ver página 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Através da utilização do elemen-
to de estanquicidade (peça plástica), o nível máximo de
água da banheira pode ser aumentado até 30 mm. Deve
ser verificado se a capacidade de entrada de água não é
superior à capacidade de escoamento da mesma.
Dados Técnicos
Capacidade de escoamento 64 l/min
capacidade de escoamento 42 l/min
Português
Montagem
ver página 18
Funcionamento (ver página 22)
Medidas (ver página 17)

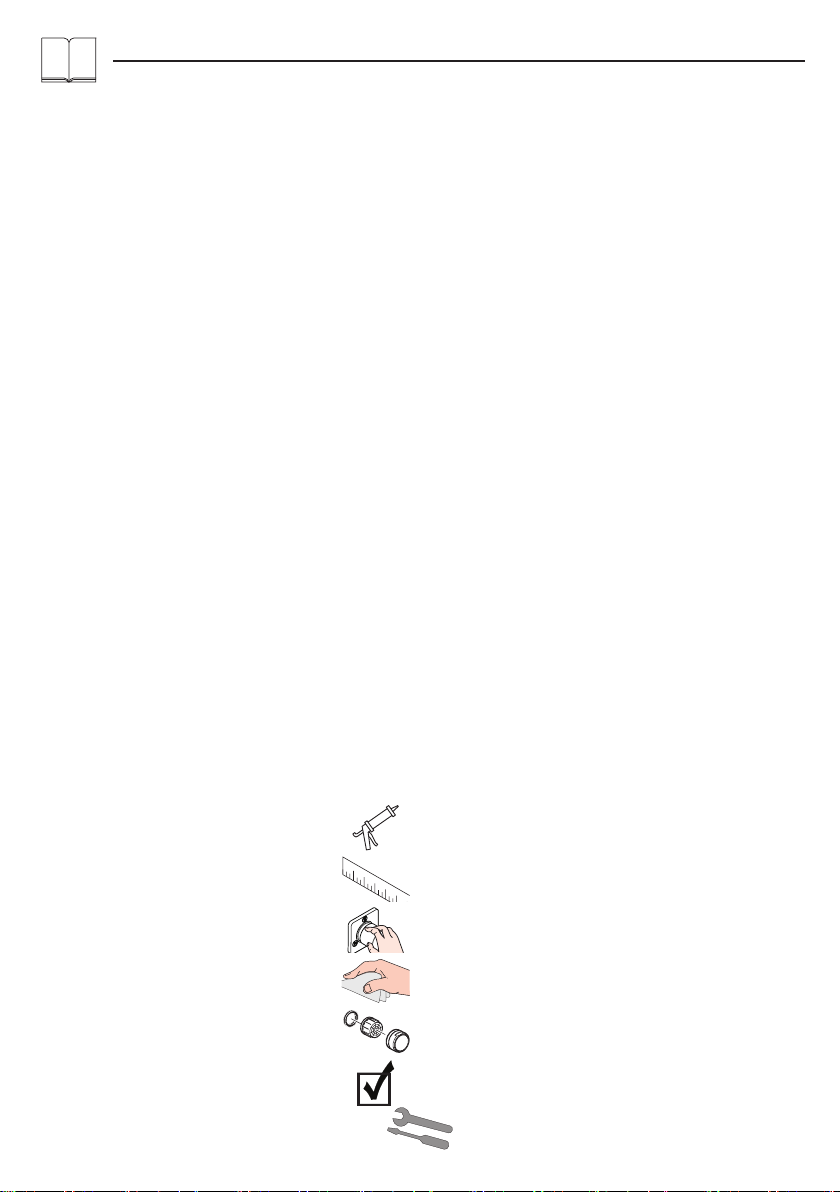

Descrição do símbolo
Limpeza
consultar a seguinte brochura
Peças de substituição (ver página
23)
Não utilizar silicone que contenha ácido
acético!
5
Godkendelse (se s. 22) Marca de controlo (ver página
22)

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Odpływ musi być położony bez naprężeń!
• Sprawdzenie działania (patrz strona 19) Rys. 8
• Kontrola szczelności (patrz strona 19) Rys. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Przy użyciu elementu spię-
trzającego (wkładka z tworzywa sztucznego) można
zwiększyć maksymalną wysokość napełnienia wanny
o ok. 25 mm. Należy zadbać o to, by wydajność
dopływu nie była większa niż wydajność przelewu.
Dane techniczne
Wydajność odpływu 64 l/min
wydajność przelewu 42 l/min
Polski
Montaż
patrz strona 18
Obsługa (patrz strona 22)
Wymiary (patrz strona 17)
Opis symbolu
Czyszczenie
patrz dołączona broszura
Części serwisowe (patrz strona
23)
Nie stosować silikonów zawierających kwas
octowy!
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Odtok musí být instalován beznapěťově!
• Zkouška funkce (viz strana 19) Obr. 8
• zkouška těsnosti (viz strana 19) Obr. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Použitím vzdouvacího prvku
(vložka z umělé hmoty) je možno zvýšit maximální
naplnění vany o zhruba 25 mm. Musí se však zjistit,
zda výkon na přívodu není vyšší než na přetoku.
Technické údaje
Výkon odtoku 64 l/min
výkon na přetoku 42 l/min
Česky
Montáž
viz strana 18
Ovládání (viz strana 22)
Rozmìry (viz strana 17)
Popis symbolů
Čištění
viz přiložená brožura
Servisní díly (viz strana 23)
Nepoužívat silikon s obsahem kyseliny
octové!
6
Znak jakości (patrz strona 22) Zkušební značka (viz strana 22)

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Odtok musí byť inštalovaný beznapäťovo!
• Skúška funkcie (viď strana 19) Obr. 8
• Skúška tesnosti (viď strana 19) Obr. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Použitím uzatváracieho prvku
(plastová vložka) sa môže zvýšiť maximálna výška
naplnenia vane o asi 25 mm. Musí sa skontrolovať, že
prítok nie je väčší ako prepad!
Technické údaje
Výkon odtoku 64 l/min
výdatnosť prepadu 42 l/min
Slovensky
Montáž
viď strana 18
Obsluha (viď strana 22)
Rozmery (viď strana 17)
Popis symbolov
Čistenie
nájdete v priloženej brožúre
Servisné diely (viď strana 23)
Nepoužívať silikón s obsahom kyseliny
octovej!
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 地漏必须无应力铺设！
• 功能检查(参见第页19)第8
• 漏水测试(参见第页19)第9
• 58150000,58150820,58150930,58186000,
58186820,58186930通过使用挡板元件（合
成嵌件），浴盆的最高加水高度最多可以增加
25mm。但是，需要检查确定进水能力不超过溢
水能力。
技术参数
流出功率 64升/分钟
溢水槽 42升/分钟
中文
安装
参见第页18
操作(参见第页22)
大小(参见第页17)
符号说明
清洗
附有小手册
备用零件(参见第页23)
请勿使用含有乙酸的硅胶！
7
Osvedčenie o skúške (viď strana
22)
检验标记(参见第页22)

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на пред-
мет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Прокладка отвода должна осуществляться без на-
грузки!
• Эксплуатационная проверка (см. стр. 19) рис. 8
• Проверка плотности (см. стр. 19) рис. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 При использовании закры-
вающего элемента (пластмассовая вставка) макси-
мальную высоту наполнения ванны можно увеличить
прибл. на 25 мм. Необходимо убедиться в том, что
производительность подвода не превышает произво-
дительность перелива!
Технические данные
Перерабатывающая способность 64 л/мин
производительность перепускного
устройства 42 л/мин
Русский
Монтаж
см. стр. 18
Эксплуатация (см. стр. 22)
Размеры (см. стр. 17)
Описание символов
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 23)
Не применяйте силикон, содержащий
уксусную кислоту.
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A lefolyót feszülés mentesen kell lerakni!
• Működés ellenőrzése (lásd a oldalon 19) ábra 8
• Tömítési próba (lásd a oldalon 19) ábra 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 A gátelem (műanyagbetét) se-
gítségével a kád maximális töltési magassága kb. 25
mm-el megemelhető. Ellenőrizni kell, hogy a befolyó
teljesítmény nem nagyobb, mint a túlfolyó teljesítmény!
Műszaki adatok
Lefolyási teljesítmény 64 l/perc
túlfolyó teljesítmény 42 l/perc
Magyar
Szerelés
lásd a oldalon 18
Használat (lásd a oldalon 22)
Méretet (lásd a oldalon 17)
Szimbólumok leírása
Tisztítás
lásd a mellékelt brosúrát
Tartozékok (lásd a oldalon 23)
Ne használjon ecetsavtartalmú szilikont!
8
Знак технического контроля
(см. стр. 22)
Vizsgajel (lásd a oldalon 22)

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Vedenpoisto on asennettava siten, että se ei jää
jännitykseen!
• Toimintatarkastus (katso sivu 19) kuva 8
• Tiiviystarkastus (katso sivu 19) kuva 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Kylpyammeen maksimia
täyttökorkeutta voidaan lisätä 25 mm käyttämällä
patoelementtiä (muovinen sisuselementti). Tällöin on
tarkastettava, että tulevan veden määrä ei ylitä ylivuo-
tavan veden määrää!
Tekniset tiedot
Poistoteho 64 l/min
ylivalumamäärä 42 l/min
Suomi
Asennus
katso sivu 18
Käyttö (katso sivu 22)
Mitat (katso sivu 17)
Merkin kuvaus
Puhdistus
katso oheinen esite
Varaosat (katso sivu 23)
Älä käytä etikkahappopitoista silikonia!
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avloppet måste läggas spänningsfritt!
• Funktionskontroll (se sidan 19) Bild 8
• Kontrollera tätheten (se sidan 19) Bild 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Om ett vattennivåfilter
används (plastinsats) kan den maximala fyllhöjden
i karet ökas med ca. 25 mm. Här måste det dock
kontrolleras att inte inflödeseffekten är större än över-
rinningseffekten!
Tekniska data
Tömningskapacitet 64 l/min
överflödeseffekten 42 l/min
Svenska
Montering
se sidan 18
Hantering (se sidan 22)
Måtten (se sidan 17)
Symbolbeskrivning
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 23)
Använd inte silikon som innehåller ättiksyra!
9
Koestusmerkki (katso sivu 22) Testsigill (se sidan 22)

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Išbėgimo vamzdžiai turi būti pakloti be įtampos!
• Veikimo patikrinimas (žr. psl. 19) Pav. 8
• Sandarumo patikrinimas (žr. psl. 19) Pav. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Naudojant specialų sintetinį
elementą galima padidinti maksimalų vandens lygį
vonioje apie 25 mm. Būtina patikrinti ar įbėgančio
vandens kiekis neviršija išbėgančio kiekio.
Techniniai duomenys
Išėjimo reikšmė 64 l/min
išbėgančio vandens kiekis 42 l/min
Lietuviškai
Montavimas
žr. psl. 18
Eksploatacija (žr. psl. 22)
Išmatavimai (žr. psl. 17)
Simbolio aprašymas
Valymas
žr. pridedamoje brošiūroje
Atsarginės dalys (žr. psl. 23)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Odvod se mora tako položiti da ne bude izložen
naprezanju!
• Provjera funkcioniranja (pogledaj stranicu 19) Sl. 8
• Ispitivanje brtvljenja (pogledaj stranicu 19) Sl. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Upotrebom plastičnog umet-
ka razina vode u kadi može se povećati za oko 25
mm. Pritom treba paziti da količina vode nije veća od
dozvoljenog kapaciteta!
Tehnički podatci
Protok vode 64 l/min
dozvoljeni kapacitet 42 l/min
Hrvatski
Sastavljanje
pogledaj stranicu 18
Upotreba (pogledaj stranicu 22)
Mjere (pogledaj stranicu 17)
Opis simbola
Čišćenje
se u priloženoj brošuri
Rezervni djelovi (pogledaj strani-
cu 23)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
10
Bandymo pažyma (žr. psl. 22) Oznaka testiranja (pogledaj
stranicu 22)

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Kanal gerilimsiz bir şekilde döşenmelidir!
• İşlev kontrolü (bakınız sayfa 19) Şekil 8
• Sızdırmazlık kontrolü (bakınız sayfa 19) Şekil 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Yığılma elemanı (plastik
adaptör) kullanılarak banyo küvetinin maksimum do-
lum yüksekliği yaklaşık 25 mm yükseltilebilir. Besleme
hattının taşma kapasitesinden daha büyük olmadığı
kontrol edilmelidir.
Teknik bilgiler
Çıkış gücü 64 l/dak
taşma kapasitesi 42 l/dak
Türkçe
Montajı
bakınız sayfa 18
Kullanımı (bakınız sayfa 22)
Ölçüleri (bakınız sayfa 17)
Simge açıklaması
Temizleme
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 23)
Asetik asit içeren silikon kullanmayın!
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţi-
nerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
• Conducta de scurgere trebuie amplasată fără tensio-
nare!
• Verificarea funcţionării (vezi pag. 19) Fig. 8
• Verificarea etanşeităţii (vezi pag. 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Prin utilizarea elementului de
blocare (element din material plastic) puteţi să măriţi
înălţimea maximă a apei în cada de baie cu cca. 25
cm. Verificaţi ca debitul de intrare să nu fie mai mare
decât debitul deversorului!
Date tehnice
Capacitate de evacuare 64 l/min
debit deversor 42 l/min
Română
Montare
vezi pag. 18
Utilizare (vezi pag. 22)
Dimensiuni (vezi pag. 17)
Descrierea simbolurilor
Curăţare
vezi broşura alăturată
Piese de schimb (vezi pag. 23)
Nu utilizaţi silicon cu conţinut de acid acetic!
11
Kontrol işareti (bakınız sayfa 22) Certificat de testare (vezi pag.
22)

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Η βαλβίδα εκροής δεν πρέπει να υποβάλλεται σε
τάσεις!
• Έλεγχος λειτουργίας (βλ. Σελίδα 19) εικ. 8
• Έλεγχος στεγανότητας (βλ. Σελίδα 19) εικ. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Η χρήση του βοηθητικού
στοιχείου (πλαστική προσθήκη) μπορεί να αυξήσει το
μέγιστο ύψος πλήρωσης της μπανιέρας κατά περ. 25
mm. Θα πρέπει να ελέγχεται εάν η εισερχόμενη ροή
νερού είναι μεγαλύτερη από την ροή υπερχείλισης!
Τεχνικά Χαρακτηριστικά
Απόδοση απορροής 64 l/min
ροή υπερχείλισης 42 l/min
Ελληνικά
Συναρμολόγηση
βλ. Σελίδα 18
Χειρισμός (βλ. Σελίδα 22)
Διαστάσεις (βλ. Σελίδα 17)
Περιγραφή συμβόλων
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. Σελίδα 23)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umiva-
nja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
• Odtok je treba speljati brez napetosti!
• Funkcijsko preizkušanje (glejte stran 19) Sl. 8
• Preverjanje tesnenja. (glejte stran 19) Sl. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Z uporabo zajezitvenega ele-
menta (plastičnega vložka) lahko maksimalno višino
vode v kadi povišate za ca. 25 mm. Preveriti morate,
da zmogljivost dotoka ni večja od zmogljivosti preliva!
Tehnični podatki
Odtočna zmogljivost 64 l/min
zogljivost preliva 42 l/min
Slovenski
Montaža
glejte stran 18
Upravljanje (glejte stran 22)
Mere (glejte stran 17)
Opis simbola
Čiščenje
glejte priloženi brošuri
Rezervni deli (glejte stran 23)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
12
Σήμα ελέγχου (βλ. Σελίδα 22) Preskusni znak (glejte stran 22)

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Äravool peab olema paigutatud pingevabalt!
• Funktsiooni kontroll (vt lk 19) Joonis 8
• Lekkekontroll (vt lk 19) Joonis 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Veetõkkeelemendi rakendami-
sel (kunstmaterjal) saab vanni maksimaalset täituvus-
kõrgust ca 25 mm võrra tõsta. Jälgige, et juurdevool ei
ületaks ülevoolu!
Tehnilised andmed
Äravooluvõimsus 64 l/min
ülevool 42 l/min
Estonia
Paigaldamine
vt lk 18
Kasutamine (vt lk 22)
Mõõtude (vt lk 17)
Sümbolite kirjeldus
Puhastamine
vt kaasasolevast brošüürist
Varuosad (vt lk 23)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Notece ir jānovieto bez sprieguma!
• Funkcionalitātes pārbaude (skat. lpp. 19) Att. 8
• Hermetizācijas pārbaude (skat. lpp. 19) Att. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Izmantojot aizsprosta ele-
mentu (sintētisks ieliktnis), var paaugstināt maksimālo
piepildīšanas augstumu vannā apm. par 25 mm. Jā-
pārbauda, lai ieplūdes jauda nepārsniegtu pārplūdes
jaudu.
Tehniskie dati
Aizplūdes iespējas 64 l/min
pārplūdes ierīces jauda 42 l/min
Latvian
Montāža
skat. lpp. 18
Lietošana (skat. lpp. 22)
Izmērus (skat. lpp. 17)
Simbolu nozīme
Tīrīšana
skatiet pievienotajā brošūrā
Rezerves daļas (skat. lpp. 23)
Neizmantot silikonu, kas satur etiķskābi!
13
Kontrollsertifikaat (vt lk 22) Pārbaudes zīme (skat. lpp. 22)

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Odvod se mora tako položiti da ne bude izložen
naprezanju!
• Provera funkcionisanja (vidi stranu 19) Sl. 8
• Provera zaptivenosti (vidi stranu 19) Sl. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Upotrebom plastičnog
umetka, nivo vode u kadi može se povećati za oko 25
mm. Pritom treba paziti da količina vode nije veća od
kapaciteta kade!
Tehnički podaci
Kapacitet odvoda 64 l/min
kapacitet kade 42 l/min
Srpski
Montaža
vidi stranu 18
Rukovanje (vidi stranu 22)
Mere (vidi stranu 17)
Opis simbola
Čišćenje
vidi priloženoj brošuri
Rezervni delovi (vidi stranu 23)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Avløpet skal installeres spenningsfritt!
• Funksjonskontroll (se side 19) Bilde 8
• Pakningssjekk (se side 19) Bilde 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Ved hjelp av oppdemmings-
elementet (plastinnsats) er det mulig å øke karets
maksimale fyllhøyde med 25 cm. Man må sjekke
at den maksimale vanntilførselen ikke er større enn
overflytkapasitet!
Tekniske data
Avløpskapasitet 64 l/min
overfyllingsfunksjon 42 l/min
Norsk
Montasje
se side 18
Betjening (se side 22)
Mål (se side 17)
Symbolbeskrivelse
Rengjøring
se vedlagt brosjyre
Servicedeler (se side 23)
Ikke bruk silikon som inneholder eddiksyre!
14
Ispitni znak (vidi stranu 22) Prøvemerke (se side 22)

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Отвеждането трябва да се полага без напрежение!
• Функционална проверка (вижте стр. 19) фиг. 8
• Проверка на плътността (вижте стр. 19) фиг. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Като се използва подпира-
щия елемент (пластмасова вложка) максималната
височина на пълнене на ваната може да се повиши
с около 25 мм. Трябва да се провери, дали мощ-
ността на захранване не е по-голяма от преливната
мощност!
Технически данни
Мощност на изтичане 64 л/мин
мощност на преливане 42 л/мин
БЪЛГАРСКИ
Монтаж
вижте стр. 18
Обслужване (вижте стр. 22)
Размери (вижте стр. 17)
Описание на символите
Почистване
от приложената брошура
Сервизни части (вижте стр. 23)
Не използвайте силикон, съдържащ оцет-
на киселина!
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Dalja duhet montuar pa tension!
• Kontrolli i funksioneve (shih faqen 19) Fig. 8
• Kontrolli se a rrjedh diku ujë (shih faqen 19) Fig. 9
• 58150000, 58150820, 58150930, 58186000,
58186820, 58186930 Me përdorimin e elementit
për evitimin e qarkullimit (kapaku plastik) mund të rritet
mbushja maksimale e vaskës edhe për 25 mm. Duhet
kontrolluar që kapaciteti i hyrjes të mos jetë më i lartë
se kapaciteti i vendrrjedhjes së ujit të tepërt!
Të dhëna teknike
Shkarkimi në dalje 64 l/min
kapaciteti i vendrrjedhjes së ujit të tepërt 42 l/min
Shqip
Montimi
shih faqen 18
Përdorimi (shih faqen 22)
Përmasat (shih faqen 17)
Përshkrimi i simbolit
Pastrimi
shikoni broshurën bashkëngjitur
Pjesët e servisit (shih faqen 23)
Mos përdorni silikon që në përbërje ka acid
acetik.
15
Контролен знак (вижте стр. 22) Shenja e kontrollit (shih faqen
22)








•



•

•

•
•19
8
•19
9
•,58186000 ,58150930 ,58150820 ,58150000
58186930 ,58186820

25



64 
42 


18
22
17



23


16
22

17
Maße
58140180 58141180
58143000 58142000
Ø 50
103
Ø 40
max. 610
r = min. 100
max. 870
Ø 50
103
Ø 40
r = min. 100
Ø 70
max. 610
r = min. 100
Ø 50
103
Ø 40
max. 610
Ø 70
103
Ø 40
Ø 70
r = min. 100
58150000 / 58150820 / 58150930
max. 610
r = min. 100
Ø 50
103
Ø 40
Ø 70
58185000 /
58185450
Ø 70
26
58186000 /
58186820 /
58186930
30
Ø 70

18
Montage Montage
1
2
4
3
5

19
Montage
Funktionsprüfung
Dichtheitsprüfung
7
9
8
6

20
Montage
10
A
11
58150000 / 58150820 / 58150930 / 58186000 / 58186820 / 58186930
